Система иммобилайзера: Прочее Nissan Altima L31

Замки дверей и противоугонная система 30 иллюстраций ~1 мин чтения

Состав системы

Функция иммобилайзера NVIS (NATS) состоит из перечисленных пунктов и

  1. Ключ зажигания NVIS (NATS).
  2. Блок управления иммобилайзером (IMMU) NVIS (NATS), расположенный вокруг цилиндра с ключом зажигания.
  3. Блок управления двигателем.
  4. Лампа индикатора безопасности.
Схема №41

Тесты системы системы иммобилайзера: прочее

ПримечаниеСхему системы диагностики см. в разделе " СХЕМА СИСТЕМЫ ДИАГНОСТИКИ ". (ref-152438-S22908639972003020800000)

Схема №42
Схема №43

Блок управления двигателем INT CIRC-IMMU

ПримечаниеДля получения информации о части " B " см. раздел " СХЕМА ДИАГНОСТИЧЕСКОЙ СИСТЕМЫ ". (ref-152438-S22908639972003020800000)

Схема №44

Цепочка блока управления двигателем-IMMU

ПримечаниеДля матрицы симптомов 1 (Таблица 11)

ПримечаниеДля получения информации о частях С1, С2, С3, С4 или " А " и " В " см. раздел " СХЕМА ДИАГНОСТИЧЕСКОЙ СИСТЕМЫ ". (ref-152438-S22908639972003020800000)

Для цепочки тестирования блок управления двигателем-IMMU (таблица 14) - (таблица 21).

Схема №45
Схема №46
Схема №47

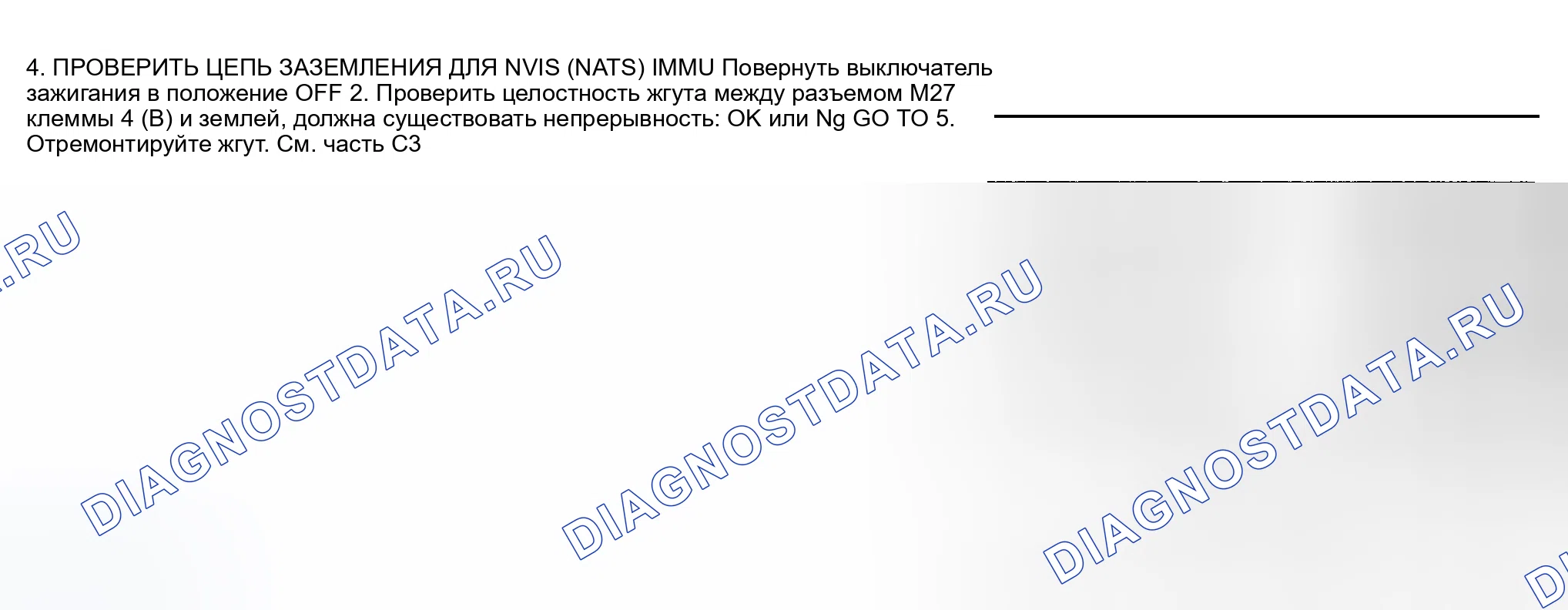

Схема №48
Схема №49
Схема №50
Схема №51
Схема №52

Разница в ключе

ПримечаниеДля матрицы симптомов 1 (Таблица 11)

ПримечаниеДля получения информации по частям " A " и " D " см. раздел " СХЕМА СИСТЕМЫ ДИАГНОСТИКИ ". (ref-152438-S22908639972003020800000)

Для различия тестирования ключей (таблица 22) и (таблица 23).

Схема №53
Схема №54

Цепочка Immu-ключа

Для цепочки тестирования IMMU-ключ (блок 24) - (блок 26).

Схема №55

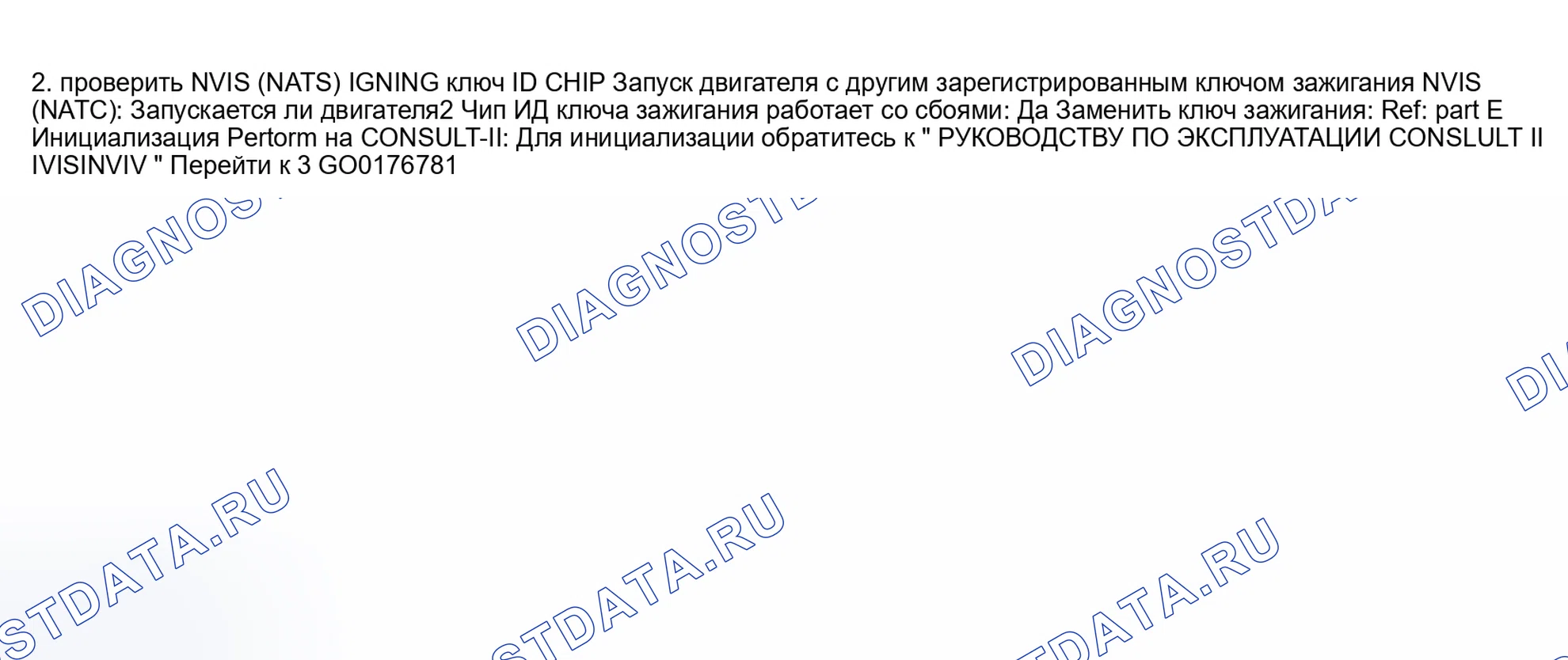

Схема №56
Схема №57

ID DISCORD, IMM-блок управления двигателем

ПримечаниеДля матрицы симптомов 1 (Таблица 11)

ПримечаниеДля получения информации о части " F " см. раздел " СХЕМА ДИАГНОСТИЧЕСКОЙ СИСТЕМЫ ". (ref-152438-S22908639972003020800000)

Для рассогласования идентификаторов - тестирование ИММ-ЭСУД (таблица 27) и (таблица 28).

Схема №58
Схема №59

Индикатор безопасности не загорается

Для индикатора безопасности не загорается контрольная лампа (поз.29) - (поз.33).

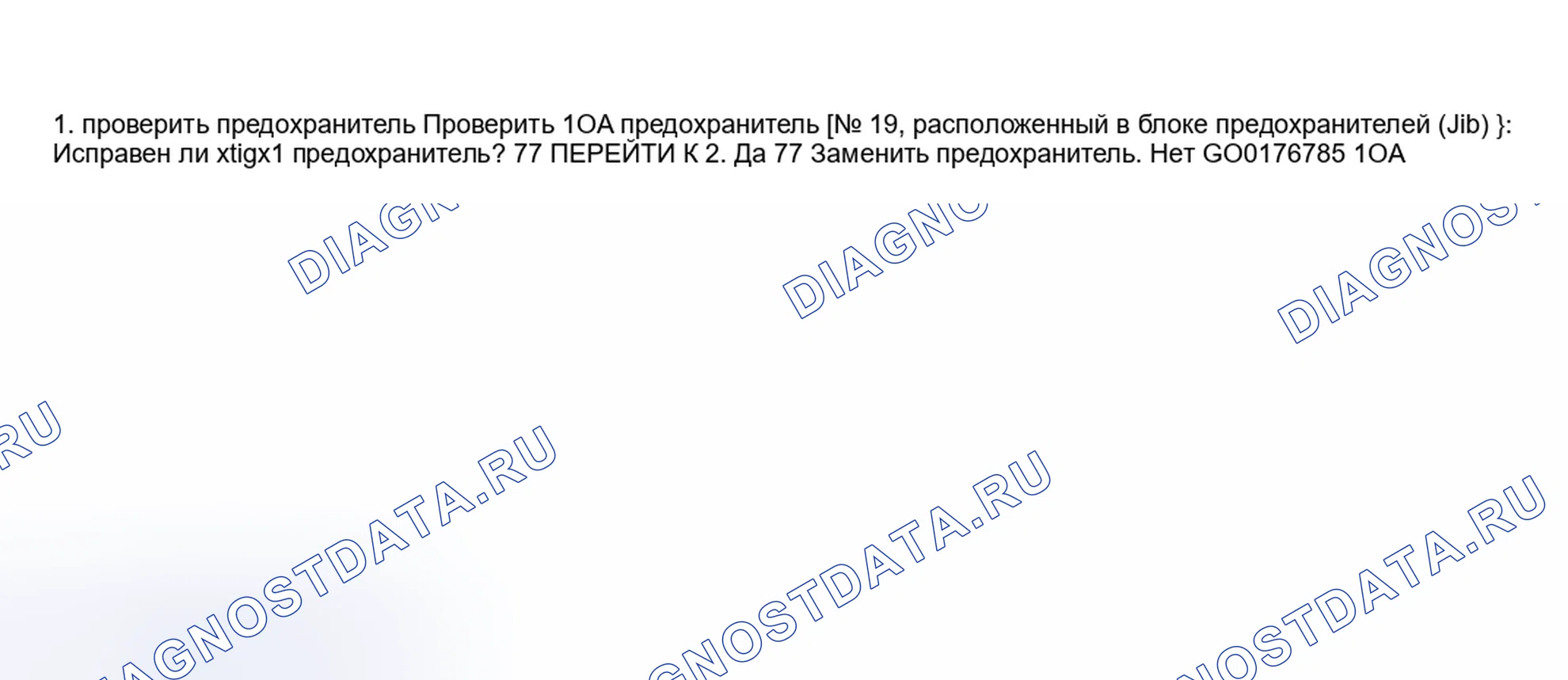

Схема №60

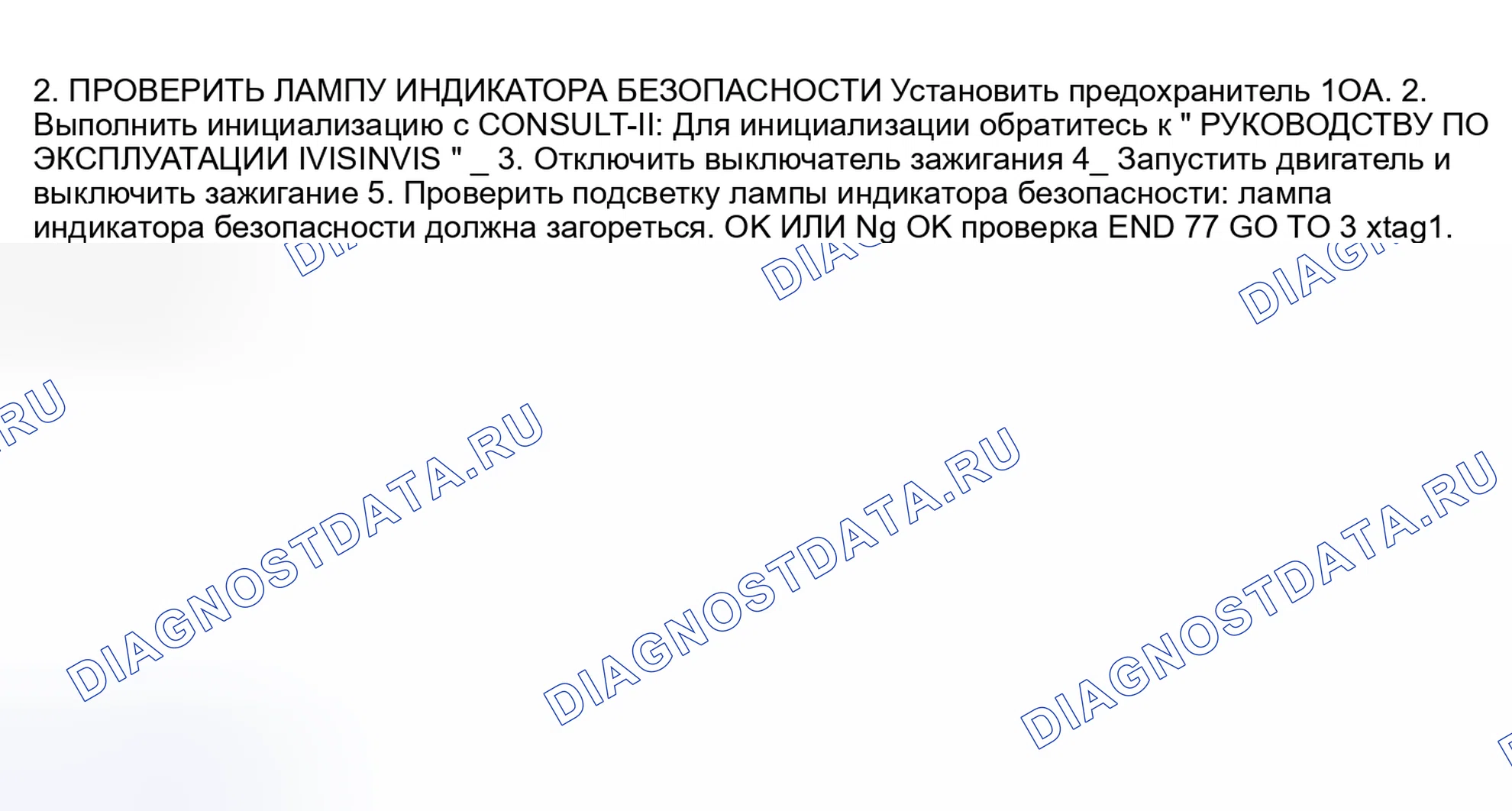

Схема №61
Схема №62
Схема №63
Схема №64

Замок MODE (режим блокировки)

ПримечаниеДля матрицы симптомов 1 (Таблица 11)

ПримечаниеДля замены модуля IMMU NVIS (NATS) см. раздел " ДЕМОНТАЖ И УСТАНОВКА ". (ref-152438-S13737114072003021000000)

ПримечаниеПроцедуру диагностики 4 см. в разделе " ПРОЦЕДУРА ДИАГНОСТИКИ 4 ". (ref-152438-S05772508692003020800000)

Для проверки режима блокировки (Стопорение 34) - (Блокировка 37).

Схема №65

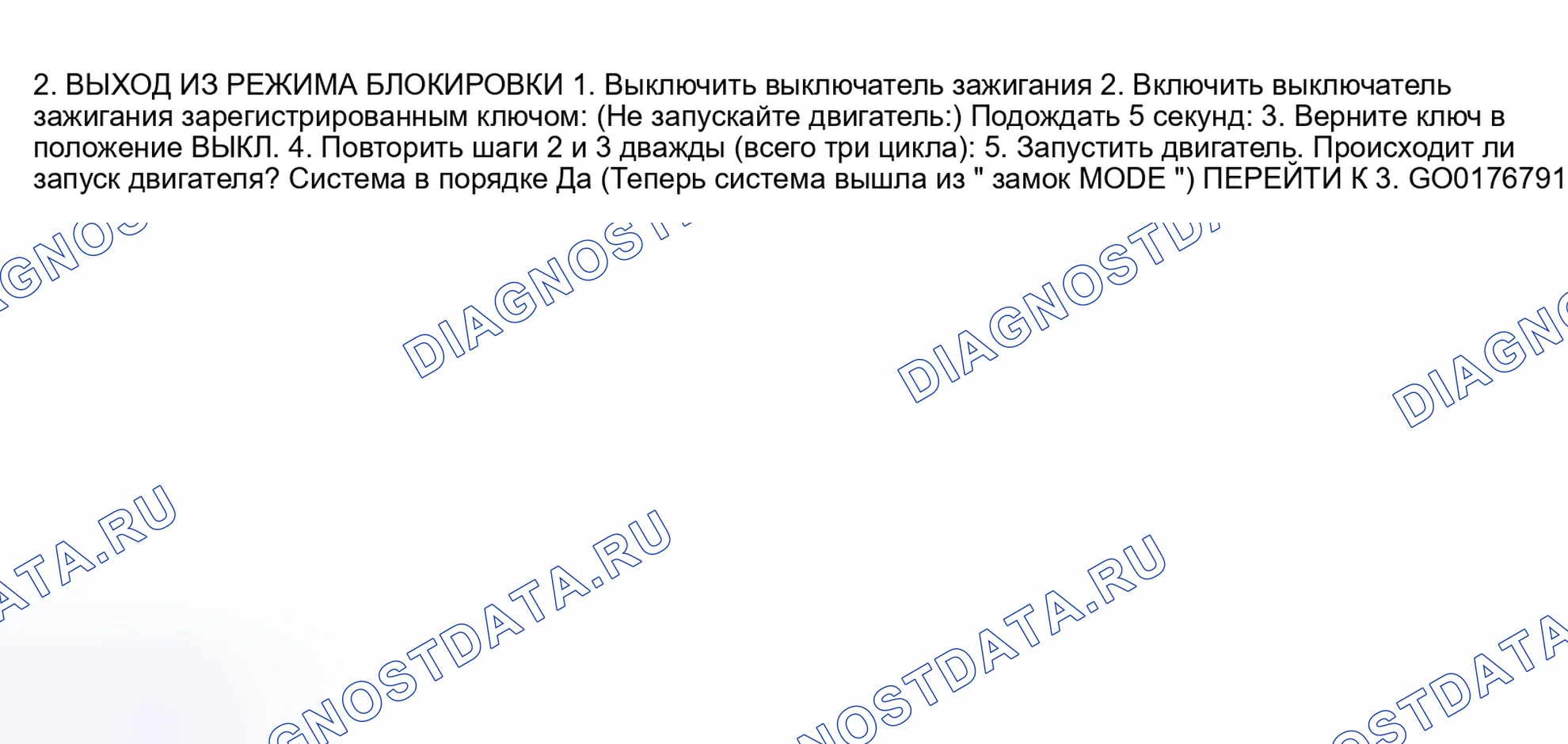

Схема №66
Схема №67
Схема №68
Схема №69
Схема №70
