Как снять систему охлаждения двигателя: снятия и установки
- Слить охлаждающую жидкость согласно указаниям раздела " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ". (ref-183495-S22544398862005081400000)
- Снять воздуховод с воздухоочистителем в сборе.
- Отсоединить верхний шланг радиатора, нижние шланги и монтажный кронштейн.
- Отсоединить шланги маслоохладителя кондиционера, если он оборудован, и заглушите их для предотвращения потери масла.
- Снять радиатор и вентилятор радиатора в сборе.
| Внимание | Не повредите и не поцарапайте сердцевину радиатора при снятии. |
|---|
Как установить систему охлаждения двигателя: снятия и установки
- Установка производится в обратном порядке удаления.
Схема №2
Схема №3
- Прикрепите распорку к наконечнику плоскогубцев с радиаторной пластиной А. Технические характеристики распорки: толщина 1,5 мм (0 059 дюйма) x ширина 18 мм (0,71 дюйма) х длина 8,5 мм.
- Убедиться, что при закрытом положении плоскогубцев А размер Н составляет приблизительно 7,6 мм (0 299 дюйма).
- При необходимости отрегулировать размер Н с помощью проставки.
Схема №4
Схема №5
Схема №6
Схема №7
- Снять бак с инструментом. Захватите обжатый край и согните его вверх, чтобы инструмент соскользнул. Не сгибайте чрезмерно. В местах, где инструмент не может быть использован, использовать отвертку, чтобы согнуть край вверх. Будьте осторожны, чтобы не повредить бак.
- Убедиться, что край стоит прямо вверх.
- Извлечь маслоохладитель из бака (только для модели A / T).
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
- Установить маслоохладитель в бак (только для модели A / T), обратив внимание на направление конической шайбы.
- Очистить контактную часть бака.
- Установить уплотнительную резиновую прокладку, введите ее пальцами в канавку бака и соблюдать осторожность во избежание перекручивания уплотнительной резиновой прокладки.
- Загерметизируйте бак в указанной последовательности с помощью инструмента. Использовать плоскогубцы в местах, где инструмент не может быть использован.
- Убедиться, что обод полностью обжат вниз. Стандартная высота H: 8,0-8,4 мм (0 315-0 331 дюйма)
- Убедиться в отсутствии утечки (см. раздел " ПРОВЕРКА "). (ref-183495-S01367026812005081400000)
Схема №15
Схема №16
- Приложите давление с помощью инструмента. Указанное значение давления: 157 к Па (1,57 бар, 1,6 кг / см 2, 23 фунта на квадратный дюйм) ВНИМАНИЕ: чтобы предотвратить риск повреждения шланга под давлением, надежно закрепить его хомутом для шланга. Прикрепите шланг также к маслоохладителю (только модель A / T).
- Проверить наличие утечек.
Схема №17
- Слить охлаждающую жидкость, руководствуясь указаниями раздела " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ". ВНИМАНИЕ: Выполняйте при холодном двигателе. (ref-183495-S22544398862005081400000)
- Снять следующие детали: Под крышкой, с помощью электроинструмента. Генератор переменного тока, водяной насос и приводной ремень воздушного компрессора.
- Снять водяной насос. ПРИМЕЧАНИЕ: При необходимости, генератор переменного тока и узел каталитического конвертора выхлопного коллектора должны быть сняты для удаления водопроводной трубы. ВНИМАНИЕ: Управляйте лопастью водяного насоса так, чтобы она не соприкасалась с какими-либо другими деталями. Водяной насос нельзя разобрать и следует заменить в сборе.
Схема №18
- Визуально проверить отсутствие значительной грязи или ржавчины на корпусе водяного насоса и лопасти.
- Проверить, чтобы в валу лопатки не было люфта, и чтобы он плавно поворачивался при вращении рукой.
- Если водяной насос не работает должным образом, заменить узел водяного насоса.
- Установка производится в обратном порядке удаления.
| Внимание | Выполнять при холодном двигателе. |
|---|
- Слить охлаждающую жидкость из двигателя в соответствии с разделом " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ". (ref-183495-S22544398862005081400000)
- Снять нижний шланг радиатора со стороны входа охлаждающей жидкости в двигатель.
- Снять впуск охлаждающей жидкости двигателя и термостат.
Схема №19
Схема №20
- Поместить нить так, чтобы она попала в клапаны термостата. Полностью погрузите в емкость, заполненную водой. Нагрейте при перемешивании.
- Температура открытия клапана - это температура, при которой клапан открывается и падает с резьбы.
- Продолжайте нагревать. Проверить величину подъема в полностью открытом положении. ПРИМЕЧАНИЕ: Стандартной температурой для термостата является контрольное значение величины подъема в полностью открытом положении.
- После проверки величины подъема при полностью открытом положении понизить температуру воды и проверить температуру закрытия клапана.
Установка производится в обратном порядке удаления.
Схема №21
- Установить термостат всей окружностью фланцевой части, надежно вставив его внутрь резинового кольца.
- Установить термостат так, чтобы поворотный клапан был обращен вверх. Отклонение положения может быть в пределах + / -10 °.
- При необходимости для установки трубы нагревателя сначала нанести мягкое моющее средство на уплотнительное кольцо, а затем быстро вставить трубу в корпус.
Схема №22
| Предупреждение | Никогда не снимайте крышку радиатора, когда двигатель горячий. Серьезные ожоги могут произойти от хладагента высокого давления, вытекающего из радиатора. |
|---|
| Внимание | Выполнять при холодном двигателе. |
|---|
- Слить охлаждающую жидкость из двигателя в соответствии с разделом " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ". (ref-183495-S22544398862005081400000)
- Снять верхний шланг радиатора, трубу отопителя, входной шланг корпуса дроссельной заслонки и шланг отопителя.
- Снять выпускное отверстие для охлаждающей жидкости двигателя.
- Снять клапан управления охлаждающей жидкостью двигателя.
Схема №23
- Поместить нить так, чтобы она попала в вентиль водораспределительного клапана. Полностью погрузите в емкость, заполненную водой. Нагрейте при перемешивании.
- Температура открытия клапана - это температура, при которой клапан открывается и падает с резьбы.
- Продолжайте нагревать. Проверить величину подъема в полностью открытом состоянии. ПРИМЕЧАНИЕ: Контрольным значением является стандартная температура на величину подъема при полностью открытом положении клапана управления подачей воды.
- После проверки величины подъема при полностью открытом положении понизить температуру воды и проверить температуру закрытия клапана.

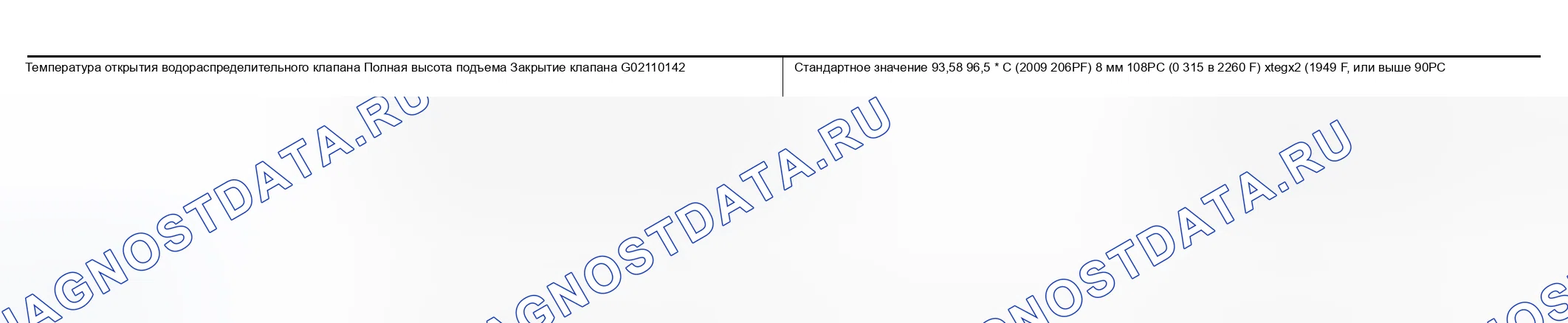

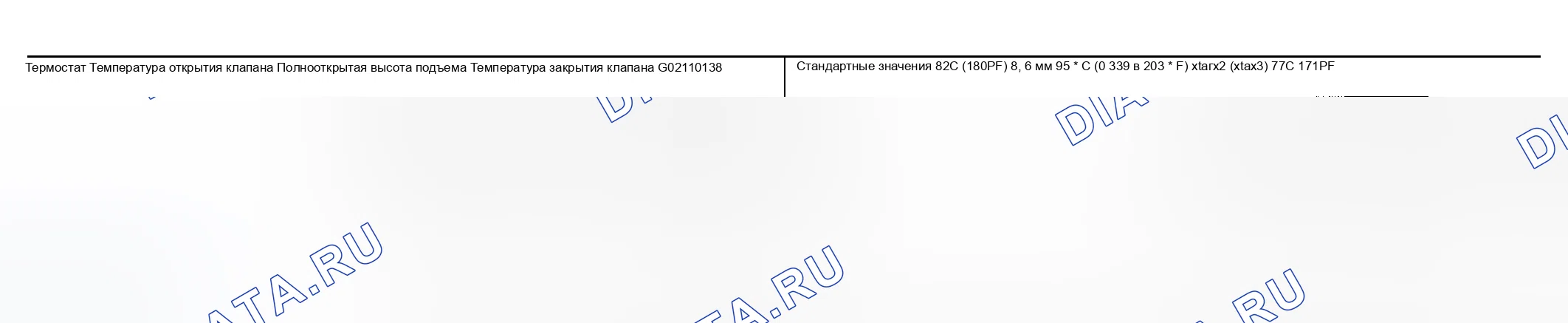

Стандартные значения
Схема №24
Установка производится в обратном порядке удаления.
- Установить водораспределительный клапан всей окружностью фланцевой части, надежно подогнанной внутрь резинового кольца.
- Установить клапан регулирования расхода воды таким образом, чтобы верхняя отметка была обращена вверх, а центральная часть рамы - вверх. Отклонение положения может быть в пределах + / -10 °.
- Снять подкоп с помощью электроинструмента.
- Слить охлаждающую жидкость из радиатора. Обратитесь к разделу " Замена охлаждающей жидкости двигателя ". (ref-183495-S21164635392005081400000)
- Отсоединить верхний и нижний шланги радиатора.
- Снять верхний и нижний кожух радиатора.
- Снять шланги маслоохладителя кондиционера (если имеются).
- Отсоединить шланг резервуара.
- Снять монтажные кронштейны радиатора.
- Снять радиатор.
Установка производится в обратном порядке удаления.
- Заправить радиатор охлаждающей жидкостью. Обратитесь к разделу " Замена охлаждающей жидкости двигателя ". (ref-183495-S21164635392005081400000)
Схема №25
Схема №26
- Потянуть на себя клапан отрицательного давления, чтобы открыть его, и убедиться, что он полностью закрывается при отпускании. Проверить, нет ли грязи или повреждений на седле клапана отрицательного давления крышки радиатора. Проверить, нет ли нарушений в условиях открытия и закрытия клапана отрицательного давления.
- Проверить давление сброса крышки радиатора. Стандарт: 78-98 к Па (0,8-1,0 кг / см 2, 11-14 фунт / кв. дюйм) Предел: 59-98 КП а (0,6-1.0 кг / см2, 9-14 фунтов / кв.дюйм) При подключении крышки радиатора к тестеру нанести воду или хладагент на поверхность уплотнения колпачка. Заменить крышку радиатора, если есть ненормальность в клапане отрицательного давления, или если давление открытого клапана выходит за пределы стандартных значений.
