Фара (для США) - ксеноновая: Прочее Nissan 350Z I

Схема

Питание подается постоянно

1. К высокому реле фары, расположенному в машинном отделении IPDM E / R (модуль интеллектуального распределения мощности); и
2. К нижнему реле фар, расположенному в машинном отделении IPDM E / R (модуль интеллектуального распределения мощности); и
3. К терминалу BCM (модуль управления кузовом) 7
4. Через плавкую вставку 40A (букву F, расположенную в коробке предохранителя и плавкой вставки).
5. Через предохранитель 15A [No73, расположенный в машинном отделении IPDM E / R (intelligent Распределение питания модуль).
6. К CPU (центральному процессору) в IPDM E / R (интеллектуальный модуль распределения энергии машинного отделения). С выключателем зажигания во включенном положении или START, питание подается
7. На терминал BCM (модуль управления кузовом) 35
8. Через 10A предохранитель [№ 1, расположенный в блоке предохранителей (Дж / В)].
9. CPU (центральный процессор) в IPDM E / R (интеллектуальный модуль распределения питания машинного отделения).
10. Через предохранитель 10A [№ 80, расположенный в машинном отделении IPDM E / R (intelligent Распределение питания модуль двигатель room)].при включенном или включенном положении выключателя зажигания подается питание
11. На терминал BCM (модуль управления кузовом) 36
12. Через предохранитель 10A [№ 6, расположенный в блоке предохранителей (J / B)].подается земля
13. На клемму 8 БКМ (модуль управления кузовом)
14. Через заземлители E17, E43 и xtegx2. F152

Функция считывания комбинированного переключателя.

Обратитесь к разделу " " ФУНКЦИЯ СЧИТЫВАНИЯ КОМБИНИРОВАННОГО ПЕРЕКЛЮЧАТЕЛЯ " ". (ref-212023-S29593860192005122300000)

Управление предохранителем аккумуляторной батареи внешней лампы

Когда комбинированный выключатель (выключатель освещения) находится в положении 2ND (ВКЛ.), а выключатель зажигания переключен из положения ON (ВКЛ.) или ACC (ACC) в положение OFF (ВЫКЛ.), включается функция управления предохранителем аккумуляторной батареи.

При этом условии фары остаются освещенными в течение 5 минут, затем фары выключаются. Режим управления предохранителем аккумулятора внешней лампы может быть изменен настройкой функции CONSULT-II.

Система безопасности транспортного средства.

Система безопасности транспортного средства будет мигать дальним светом при срабатывании системы. См. " " СИСТЕМА БЕЗОПАСНОСТИ (ПРЕДУПРЕЖДЕНИЯ ОБ УГОНЕ) АВТОМОБИЛЯ " ". (ref-184461-S24024891412005082600000)

Ксеноновая фара (при наличии)

К фарам ближнего света принята фара ксенонового типа. Ксеноновые лампочки не используют нить накаливания. Вместо этого они производят свет, когда ток высокого напряжения пропускается между двумя вольфрамовыми электродами через смесь ксенона (инертного газа) и некоторых других галогенидов металлов. Помимо добавленной мощности освещения, электронное управление блоком питания придает фарам стабильное качество и цвет тона.

Ниже приведены некоторые из многих преимуществ фары ксенонового типа.

1. Свет, производимый фарами, представляет собой белый цвет, сравнимый с солнечным светом, который легко воздействует на глаза.
2. Светоотдача почти вдвое больше, чем у галогенных фар, что позволяет увеличить площадь освещения.
3. Свет характеризуется высоким относительным спектральным распределением на длинах волн, к которым человеческий глаз наиболее чувствителен. Это означает, что даже под дождем больше света отражается обратно от поверхности дороги к транспортному средству, для дополнительной видимости.
4. Потребляемая мощность примерно на 25 процентов меньше, чем у галогенных фар, что снижает нагрузку на аккумулятор.

Схема системы

1. Тип 1

Схема №32

Войти

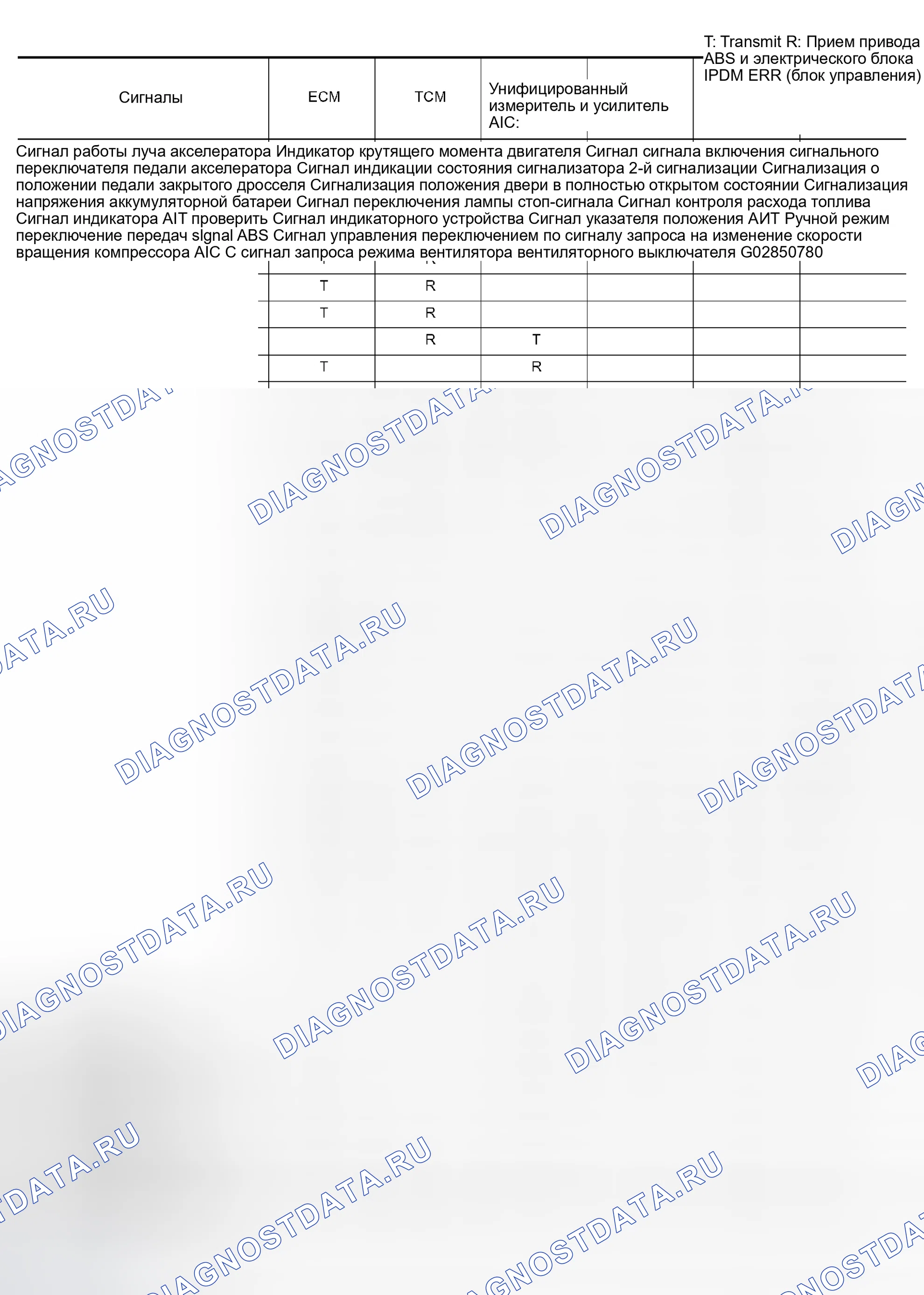

Схема №33

Войти

Схема №34

Войти

Схема №35

Войти

Схема №36

Войти

1. Тип 2
2. Тип 3

Схема №37

Войти

Схема №38

Войти

Схема №39

Войти

1. Тип 4
2. Тип 5

Схема №40

Войти

Схема №41

Войти

Схема №42

Войти

Схема №43

Войти

1. Тип 6
2. Тип 7

Схема №44

Войти

Схема №45

Войти

Схема №46

Войти

Схема №47

Войти

Схема №48

Войти

Схема №49

Войти

Схема №50

Войти

Схема №51

Войти

Функция CONSULT-II

CONSULT-II выполняет следующие функции связи с BCM.

Схема №52

Войти

Фары не выключаются

1. ПРОВЕРКА ОБМЕНА ДАННЫМИ ПО CAN МЕЖДУ BCM И IPDM E / R Обнаружение сбоя в обмене данными по CAN и активация отказоустойчивой работы. См. раздел " " КОНТРОЛЬ СВЯЗИ ПРИ ПОМОЩИ CONSULT-II (САМОДИАГНОСТИКИ) " " и осмотр системы CAN. OK или Ng OK: Замена неисправной части IPDM (ref-184476-S07319222322005082700000)

Схема №53

Войти

Подготовка перед регулировкой

Для получения более подробной информации, обратитесь к правилам в вашей стране

Перед выполнением регулировки наводки проверить следующее.

1. Держите все шины накачанными для коррекции давления.
2. Разместить автомобиль на ровной поверхности.
3. Установить, чтобы в транспортном средстве, отличном от водителя, не было нагрузки (или эквивалентного веса, помещенного в положение водителя). Охлаждающая жидкость, моторное масло заполнены до правильного уровня и полный топливный бак.

Ближний и дальний свет

1. Включить ближний свет фар.
2. Регулировочными винтами произвести регулировку наводки.

Схема №54

Войти

Если передняя часть кузова транспортного средства была отремонтирована и / или фара в сборе была заменена, следует проверить направление движения с помощью прицельной карты, показанной на рисунке.

1. Базовая зона освещения для регулировки должна находиться в пределах диапазона, указанного на прицельной карте. Соответствующим образом отрегулировать фару.

Схема №55

Войти

1. Выключить выключатель освещения.
2. Снять фару (см. раздел " СНЯТИЕ И УСТАНОВКА "). (ref-212016-S00104507122005122300000)
3. Повернуть пластиковый колпачок против часовой стрелки и разблокируйте его.
4. Повернуть гнездо лампочки против часовой стрелки и расстопорите его.
5. Разблокируйте удерживающую пружину и снять лампочку с фары.
6. Установить в порядке, обратном снятию. ПРИМЕЧАНИЕ: После установки произвести регулировку наводки согласно " " НАСТРОЙКА НАВОДКИ " ".фара (верхняя) ближнего света (ксеноновая): 12V-35W (D2r) (ref-212016-S39116439892005122300000)

Фара (нижняя) дальнего света

1. Выключить выключатель освещения.
2. Открыть окно водителя и переднего пассажира, а затем отсоединить отрицательный кабель аккумулятора. ВНИМАНИЕ: После отсоединения кабелей аккумулятора не открывайте / закрывайте дверь водителя и / или переднего пассажира с окном в полностью верхнем положении. Функция автоматической регулировки окна не будет работать, и боковая панель крыши может быть повреждена.
3. Снять защитное устройство крыла (лицевая сторона), как указано в разделе " ЗАЩИТНОЕ УСТРОЙСТВО КРЫЛА ". (ref-213521-S15904598942005122800000)
4. Повернуть пластиковый колпачок против часовой стрелки и разблокируйте его.
5. Отсоединить розетку лампочки.
6. Разблокируйте удерживающую пружину и снять лампочку с фары.
7. Установка в порядке, обратном снятию. Фара (нижняя) дальнего света: 12V-55W (H7)

Стояночный огонь (габаритный огонь)

1. Выключить выключатель освещения.
2. Снять защитное устройство крыла (лицевая сторона), как указано в разделе " ЗАЩИТНОЕ УСТРОЙСТВО КРЫЛА ". (ref-213521-S15904598942005122800000)
3. Повернуть гнездо лампочки против часовой стрелки и расстопорите его.
4. Извлечь колбу из ее гнезда.
5. Установить в порядке, обратном снятию. Стояночный фонарь (Clearance лампа): 12V-5W

Передние лампы сигналов поворота

1. Выключить выключатель освещения.
2. Снять защитное устройство крыла (лицевая сторона), как указано в разделе " ЗАЩИТНОЕ УСТРОЙСТВО КРЫЛА ". (ref-213521-S15904598942005122800000)
3. Повернуть гнездо лампочки против часовой стрелки и расстопорите его.
4. Извлечь колбу из ее гнезда.
5. Установить в порядке, обратном снятию. Передняя сигнальная лампа поворота: 12V-21W

Передняя боковая сигнальная лампа

1. Выключить выключатель освещения.
2. Снять защитное устройство крыла (лицевая сторона), как указано в разделе " ЗАЩИТНОЕ УСТРОЙСТВО КРЫЛА ". (ref-213521-S15904598942005122800000)
3. Повернуть гнездо лампочки против часовой стрелки и расстопорите его.
4. Извлечь колбу из ее гнезда.
5. Установить в порядке, обратном снятию. Передняя боковая габаритная лампа: 12V-5W ВНИМАНИЕ: после установки колбы обязательно надежно установить пластиковый колпачок и гнездо колбы для обеспечения водонепроницаемости.

Схема №56

Войти

1. Открыть окно водителя и переднего пассажира, а затем отсоединить отрицательный кабель аккумулятора. ВНИМАНИЕ: После отсоединения кабелей аккумулятора не открывайте / закрывайте дверь водителя и / или переднего пассажира с окном в полностью верхнем положении. Функция автоматической регулировки окна не будет работать, и боковая панель крыши может быть повреждена.
2. Снять передний бампер, смотри " " ПЕРЕДНИЙ БАМПЕР " ". (ref-213521-S25364859272005122800000)
3. Отвернуть крепежные болты фар.
4. Потянуть головной фонарь к передней части автомобиля, отсоединить разъем и снять фару.
