Вид компонентов двигателя
Концепция модульности позволяет конструкциям двигателей разделять общность между концепциями и аппаратным обеспечением двигателя. Иллюстрация (типичная для модульного двигателя) представляет собой базовый вид поперечного сечения модульного двигателя V8. Четыре модуля - это
- Приемный модуль
- Модуль головки цилиндров (правый)
- Модуль головки цилиндров (лев.)
- Нижний модуль двигателя
Модульная концепция двигателя поддерживает эффективность во время ремонта, позволяя снимать и устанавливать эти модули. Хотя не все ремонтные работы в автомобиле могут воспользоваться преимуществами модульной концепции, большинство ремонтных работ вне автомобиля выигрывают в сокращении времени и трудозатрат, необходимых для ремонта двигателя.
Основные компоненты двигателя состоят из
- Одинарные верхние распредвалы
- Два клапана на цилиндр
- Последовательный многопортовый впрыск топлива (последовательный впрыск топлива)
- Алюминиевые головки цилиндров
- Чугун, 90-градусный V-образный блок цилиндров
- Индивидуальные катушки зажигания для каждой свечи зажигания
- Композитный нижний впускной коллектор с шумоизолятором
- Корпус дросселя большого диаметра
Схема №388
Схема №389
Схема №390
Схема №391
Схема №392
Схема №393
Схема №394
Схема №395
Схема №396
Схема №397
Схема №398
Схема №399
Схема №400
Схема №401

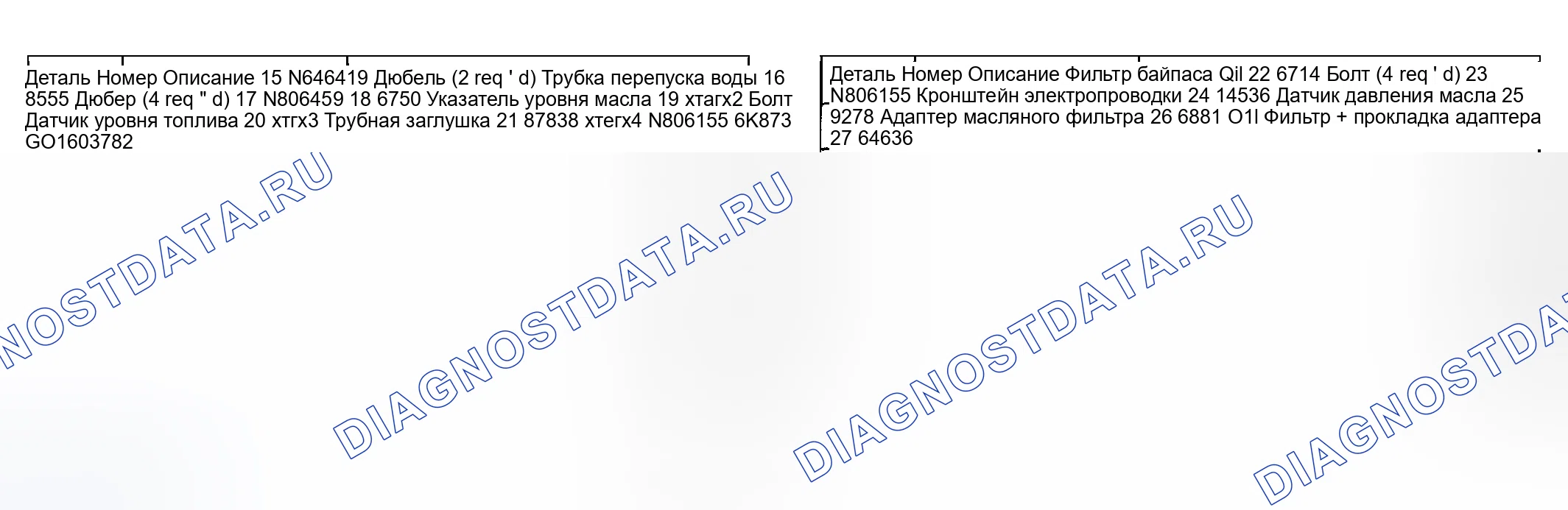

Схема №402
Схема №403
Схема №404
Основные механические проблемы см. в разделе " СИСТЕМА ДВИГАТЕЛЯ - ОБЩАЯ ИНФОРМАЦИЯ " или в документе " ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ ".
Схема №405
Схема №406
Схема №407
Схема №408
Схема №409
Схема №410
Схема №411
Схема №412
Схема №413
Схема №414
Схема №415
Схема №416
Схема №417
Схема №418
Схема №419
Схема №420
Схема №421
Схема №422
Схема №423
Схема №424
Схема №425
Схема №426
Схема №427
Схема №428
Схема №429
Схема №430
Схема №431
Схема №432
Схема №433
Схема №434
Схема №435
Схема №436
Схема №437
Схема №438
- Отсоедините кабель массы аккумуляторной батареи. Для получения дополнительной информации обратитесь к разделу АККУМУЛЯТОРНАЯ БАТАРЕЯ, МОНТАЖ И КАБЕЛИ.
- Осушите систему охлаждения двигателя, дополнительную информацию см. в разделе ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ.
- Снимите воздухоочиститель и выпускную трубу.
- Отсоедините муфту блокировки топливной пружины, смотри раздел " ТОПЛИВНЫЕ СИСТЕМЫ ". (ref-154030-S18530070802003050100000)
- Снимите монтажный рычаг стеклоочистителя и поворотную ось, дополнительную информацию см. в разделе " СТЕКЛООЧИСТИТЕЛИ И ШАЙБЫ ".
- Снимите ремень привода приспособления.
- Поднимите транспортное средство на подъемнике. Для получения дополнительной информации обратитесь к разделу " ДОМКРАТ И ГРУЗОПОДЪЕМНЫЕ ОПЕРАЦИИ ". (ref-163202-S27879519032004062200000)
- Отсоедините электрический соединитель датчика положения коленчатого вала (ЦКП).отключите фиксатор штыревого типа от кронштейна компрессора кондиционер.
- Отсоедините электрический разъем переключателя давления усилителя рулевого управления (давление в гидроусилителе руля).
- Отсоедините электрический разъем муфты компрессора кондиционера.
- Отсоедините электрический разъем муфты компрессора кондиционера.
- Отсоедините электрический соединитель датчика давления масла.
- Отсоедините электрический разъем усилителя рулевого управления.
- Опустите автомобиль.
- Отсоедините электрические соединители проводки зарядки топлива от восьми катушек зажигания.
- Отсоедините электрические соединители проводки зарядки топлива от восьми топливных форсунок.
- Отсоедините трос акселератора, трос привода управления скоростью, возвратную пружину дросселя и болты крепления троса.
- Отсоедините кабели от теплозащитного экрана трубки рециркуляции отработавших газов (рециркуляция отработавших газов) и расположите их в стороне.
- Отверните болты и снимите теплозащитный экран трубки рециркуляция отработавших газов.
- Отсоедините электрический соединитель и вакуумный шланг.
- Отсоедините вакуумный шланг клапана продувки канистры EVAP.
- Отсоедините кабель генератора, электрический соединитель и фиксатор расположения жгута.
- Отверните болты и снимите монтажный кронштейн генератора.
- Отсоедините верхний шланг радиатора.
- Отсоедините клапан управления воздухом холостого хода (регулятор холостого хода) и электроразъемы датчика положения дроссельной заслонки (Tp).
- Отсоедините водяной шланг нагревателя.
- Отсоедините трубную гайку модуля системы рециркуляция отработавших газов от модуля системы рециркуляция отработавших газов.
- Отделите штыревой фиксатор топливозаправочной проводки от кронштейна аварийной защиты.
- Извлеките кабели из аварийного кронштейна.
- Выверните болт аварийного кронштейна и не допускайте соприкосновения болта с головкой цилиндров резиновым бандажом или стяжной лямкой.
- Выньте шпильку.
- Отсоедините вакуумные шланги и снимите вакуумный жгут.
- Снимите фиксатор положения жгута генератора с передней шпильки левой.
- Снимите штыревой фиксатор топливной зарядной проводки с задней части коллектора.
- Отсоедините разъем заземляющего провода от правой задней шпильки.
- Отсоедините электрический соединитель датчика температуры охлаждающей жидкости.
- Снимите болты и восемь катушек зажигания.
- Снимите болты и переходник водовыпуска.
- Снимите водяной термостат и выбросьте уплотнительное кольцо.
- Отверните болты и снимите впускной коллектор.
- Снять и утилизировать прокладки впускного коллектора.
- Очистите уплотнительные поверхности.
Схема №439
Схема №440
Схема №441
Схема №442
Схема №443
Схема №444
Схема №445
Схема №446
Схема №447
Схема №448
Схема №449
Схема №450
Схема №451
Схема №452
Схема №453
Схема №454
Схема №455
Схема №456
Схема №457
Схема №458
Схема №459
Схема №460
Схема №461
Схема №462
Схема №463
Схема №464
Схема №465
- Установите новые прокладки впускного коллектора.
- Установите впускной коллектор и затяните болты вручную в указанных местах.
- Установите катушки зажигания и затяните болты.
- Установите аварийный кронштейн и свободно установите болт и шпильку.
- Установите новое уплотнительное кольцо и водяной термостат.
- Установите переходник водовыпуска и ослабьте затяжку болтов.
- Затяните болты в показанной последовательности.
- Затяните шпильку.
- Затяните болты.
- Подсоедините трубку модуля системы рециркуляция отработавших газов к модулю системы рециркуляция отработавших газов.
- Расположите трубный тепловой экран модуля системы рециркуляция отработавших газов и установите болты.
- Подсоедините водяной шланг нагревателя и расположите зажим.
- Подсоедините регулирующий клапан МАК и электрические разъемы датчика Тр.
- Закрепите кабели на аварийном кронштейне.
- Установите верхний шланг радиатора.
- Установите монтажный кронштейн генератора и болты.
- Состыкуйте электрический соединитель, кабель генератора и фиксатор расположения жгута.
- Расположите вакуумный жгут и подсоедините вакуумный шланг к клапану продувки канистры EVAP.
- Подсоедините вакуумные шланги и электрический соединитель.
- Расположите и прикрепите кабели к теплозащитному экрану трубки рециркуляция отработавших газов.
- Подсоедините трос акселератора, трос привода управления скоростью, возвратную пружину дросселя и болты крепления троса.
- Подсоедините электрические соединители проводки зарядки топлива к восьми топливным форсункам.
- Подсоедините электрические соединители проводки зарядки топлива к восьми катушкам зажигания.
- Поднимите транспортное средство. Для получения дополнительной информации обратитесь к разделу " ДОМКРАТ И ПОДЪЕМНОЕ ОБОРУДОВАНИЕ ". (ref-163202-S27879519032004062200000)
- Подсоедините электрический разъем усилителя рулевого управления.
- Подсоедините электрический соединитель датчика давления масла.
- Подсоедините электрический разъем муфты компрессора кондиционера.
- Подсоедините электрический разъем муфты компрессора кондиционера.
- Состыкуйте электрический соединитель ПСП.
- Подсоедините электрический соединитель датчика ЦКП, а фиксатор штыревой к кронштейну компрессора кондиционер.
- Опустите автомобиль.
- Установите ремень привода приспособления.
- Установите монтажный кронштейн стеклоочистителя и поворотную ось, дополнительную информацию см. в разделе " СТЕКЛООЧИСТИТЕЛИ И ШАЙБЫ ".
- Подсоедините муфту блокировки топливной пружины (см. раздел " ТОПЛИВНЫЕ СИСТЕМЫ "). (ref-154030-S18530070802003050100000)
- Установите воздухоочиститель и выпускную трубу.
- Подключите кабель массы аккумуляторной батареи. Для получения дополнительной информации обратитесь к разделу АККУМУЛЯТОРНАЯ БАТАРЕЯ, МОНТАЖ И КАБЕЛИ.
- Проверьте моторное масло.
- Заправьте и прокачайте систему охлаждения двигателя, дополнительную информацию см. в разделе ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ.
Схема №466
Схема №467
Схема №468
Схема №469
Схема №470
Схема №471
Схема №472
Схема №473
Схема №474
Схема №475
Схема №476
Схема №477
Схема №478
Схема №479
Схема №480
Схема №481
Схема №482
Схема №483
Схема №484
Схема №485
Схема №486
Схема №487
Схема №488
Схема №489
Схема №490
Схема №491
Схема №492
Схема №493
Схема №494
Схема №495
Схема №496
Схема №497
Схема №498
Схема №499
Схема №500
Схема №501
Схема №502
Схема №503
Схема №504
Схема №505
Схема №506
- Снимите рычаг стеклоочистителя и поворотный вал, дополнительную информацию см. в разделе " СТЕКЛООЧИСТИТЕЛИ И ШАЙБЫ ".
- Снимите выходную трубку воздухоочистителя.
- Отсоедините топливную магистраль, для получения дополнительной информации см. ТОПЛИВНЫЙ БАК И МАГИСТРАЛИ - ПРИРОДНЫЙ ГАЗ.
- Отсоедините электрические разъемы проводки заправки топлива от восьми катушек зажигания и восьми топливных инжекторов.
- Отсоедините электрический соединитель электропроводки зарядки топлива от датчика давления топлива.
- Отсоедините электрический соединитель проводки зарядки топлива от датчика температуры топлива.
- Отсоедините электрический соединитель проводки зарядки топлива от датчика температуры охлаждающей жидкости двигателя.
- Отсоедините вывод проводки запорной арматуры от верхнего опорного кронштейна генератора и отсоедините.
- Отсоедините кабель аккумуляторной батареи генератора.
- Снимите крышку доступа к коробке распределения питания.
- Отверните гайку и снимите электропроводку.
- Отсоедините электрические соединители проводки зарядки топлива на внутреннем брызгозащите крыла.
- Отсоедините электрический соединитель электропроводки зарядки топлива от датчика давления в кондиционер.
- Отсоедините электрический разъем проводки зарядки топлива от перемычки датчика температуры головки цилиндров.
- Отсоедините электрический разъем проводки зарядки топлива от датчика положения распределительного вала.
- Отсоедините электрический соединитель проводки зарядки топлива от генератора.
- Отсоедините электрический соединитель проводки зарядки топлива от датчика положения дроссельной заслонки.
- Отсоедините проводку зарядки топлива от конденсатора радиопомех зажигания.
- Отсоедините электропроводку зарядки топлива от электромагнита регулятора вакуума рециркуляции отработавших газов (рециркуляция отработавших газов).
- Отсоедините электрический соединитель системы рециркуляции отработавших газов (рециркуляция отработавших газов) с обратной связью по дифференциальному давлению.
- Отсоедините электропроводку зарядки топлива от воздухораспределителя холостого хода.
- Отсоедините трос дроссельной заслонки и трос привода регулирования скорости от корпуса дроссельной заслонки.
- Отверните болты и расположите кабели и кронштейн в стороне.
- Отверните болты и расположите зарядную проводку топлива в стороне.
- Отсоедините шланги от системы рециркуляция отработавших газов обратной связи по дифференциальному давлению.
- Отсоедините вакуумный шланг от клапана (рециркуляция отработавших газов).
- Отсоедините шланг подачи вакуума основного шасси от адаптера корпуса дроссельной заслонки.
- Отсоедините вентиляционную трубку картера в двух местах и снимите с автомобиля.
- Отсоедините вакуумный шланг от адаптера корпуса дроссельной заслонки.
- Отсоедините вакуумные шланги от электромагнита вакуумного регулятора ЭГР.
- Отсоедините трубку ЭГР от клапана ЭГР.
- Снимите болты с запорного клапана.
- Снимите четыре болта.
- Снимите подающий коллектор впрыска топлива и топливные форсунки в сборе.
- Отсоедините водяной шланг отопителя от впускного коллектора.
- Отсоедините верхний шланг радиатора от переходника водовыпуска.
- Снимите болты и восемь катушек зажигания.
- Отверните болты и снимите опорный кронштейн генератора.
- Снимите болты и переходник водовыпуска.
- Снимите водяной термостат и уплотнительное кольцо.
- Снимите болты.
- Снимите впускной коллектор.
- Снимите прокладки впускного коллектора.
- Очистите уплотнительные поверхности.
Схема №507
Схема №508
Схема №509
Схема №510
Схема №511
Схема №512
Схема №513
Схема №514
Схема №515
Схема №516
Схема №517
Схема №518
Схема №519
Схема №520
Схема №521
Схема №522
Схема №523
Схема №524
Схема №525
Схема №526
Схема №527
Схема №528
Схема №529
Схема №530
Схема №531
Схема №532
Схема №533
Схема №534
Схема №535
Схема №536
Схема №537
Схема №538
Схема №539
Схема №540
Схема №541
Схема №542
Схема №543
Схема №544
Схема №545
Схема №546
- Установите новые прокладки впускного коллектора.
- Установите впускной коллектор.
- Установите болты и затяните в показанной последовательности.
- Установите водяной термостат и новое уплотнительное кольцо.
- Установите переходник водовыпуска и затяните болты.
- Установите опорный кронштейн генератора и затяните болты.
- Установите восемь катушек зажигания и затяните болты.
- Подсоедините верхний шланг радиатора к переходнику выхода воды.
- Подсоедините водяной шланг отопителя к впускному коллектору.
- Установите топливные инжекторы и коллектор подачи впрыска топлива в сборе.
- Установите четыре болта.
- Установите болты в запорный клапан и затяните.
- Подсоедините трубку рециркуляция отработавших газов к клапану рециркуляция отработавших газов.
- Подсоедините вакуумные шланги к электромагниту вакуумного регулятора рециркуляция отработавших газов.
- Подсоедините вакуумные шланги к адаптеру корпуса дроссельной заслонки.
- Установите вентиляционную трубку картера и подсоедините в двух местах.
- Подсоедините основной шланг подачи вакуума на шасси к адаптеру корпуса дроссельной заслонки.
- Подсоедините вакуумный шланг к клапану рециркуляция отработавших газов.
- Подсоедините шланги к системе рециркуляции отработавших газов (рециркуляция отработавших газов) с обратной связью по дифференциальному давлению.
- Подсоедините топливопроводы, для получения дополнительной информации обратитесь к разделу " ТОПЛИВНЫЙ БАК И ТРУБОПРОВОДЫ - ПРИРОДНЫЙ ГАЗ ". (ref-194028)
- Расположите проводку для зарядки топливом и установите болты.
- Расположите кабели и кронштейн и установите болты.
- Подсоедините трос дроссельной заслонки и трос привода управления скоростью к корпусу дроссельной заслонки.
- Подсоедините к воздушному клапану управления холостым ходом электропроводку для зарядки топлива.
- Подсоедините электрический соединитель системы рециркуляция отработавших газов обратной связи по дифференциальному давлению.
- Подсоедините электропроводку зарядки топлива к электромагниту вакуумного регулятора ЭГР.
- Подсоедините проводку зарядки топлива к конденсатору радиопомех зажигания.
- Подсоедините электрический соединитель проводки зарядки топлива к датчику положения дроссельной заслонки.
- Подсоедините к генератору электрический соединитель проводки зарядки топлива.
- Подсоедините электрический соединитель проводки зарядки топлива к датчику положения распределительного вала.
- Подсоедините электрический разъем проводки зарядки топлива к перемычке датчика температуры головки цилиндров.
- Подсоедините электрический соединитель электропроводки зарядки топлива к датчику измерения давления в кондиционер.
- Подсоедините электрические соединители электропроводки заправки топливом на внутреннем брызгозащите крыла.
- Переставьте проводку на шпильку и затяните гайку.
- Установите крышку доступа к коробке распределения питания.
- Подсоедините кабель аккумуляторной батареи генератора и затяните гайку.
- Подсоедините перемычку отсечного клапана к электросоединителю электропроводки зарядки топлива.
- Подсоедините электрический соединитель проводки зарядки топлива к датчику температуры охлаждающей жидкости двигателя.
- Подсоедините электрический соединитель проводки зарядки топлива к датчику температуры топлива.
- Подсоедините электрический соединитель проводки зарядки топлива к датчику давления топлива.
- Подсоедините электрические соединители проводки заправки топливом к восьми катушкам зажигания и восьми топливным форсункам.
- Установите рычаг стеклоочистителя и поворотный вал, дополнительную информацию см. в разделе " СТЕКЛООЧИСТИТЕЛИ И ШАЙБЫ ".
- Установите выходную трубку воздухоочистителя.
Схема №547
Схема №548
Схема №549
Схема №550
Схема №551
Схема №552
Схема №553
Схема №554
Схема №555
Схема №556
Схема №557
Схема №558
Схема №559
Схема №560
Схема №561
Схема №562
Схема №563
Схема №564
Схема №565
Схема №566
- Отсоедините оба кабеля батареи. Для получения дополнительной информации обратитесь к разделу БАТАРЕЯ, МОНТАЖ И КАБЕЛИ.
- Поднимите и поддерживайте транспортное средство. Для получения дополнительной информации обратитесь к разделу " ДОМКРАТ И ГРУЗОПОДЪЕМНЫЕ ОПЕРАЦИИ ". (ref-163202-S27879519032004062200000)
- Отсоедините электрический разъем датчика положения коленчатого вала (ЦКП).
- Отсоедините электрический разъем переключателя давления усилителя рулевого управления (давление в гидроусилителе руля).
- Отсоедините электрический соединитель компрессора ФК.
- Отсоедините фиксаторы жгута электропроводки двигателя.
- Опустите автомобиль.
- Снимите крышку электрического соединения центра распределения питания.
- Отсоедините электрическое соединение центра распределения электроэнергии.
- Отсоедините провод массы.
- Отсоедините электрические соединители.
- Отсоедините электрический соединитель сигнализатора высокого давления Вп.
- Отсоедините муфту пружинного замка топливопровода (см. раздел " ТОПЛИВНЫЕ СИСТЕМЫ "). (ref-154030-S18530070802003050100000)
- Отсоедините шланги клапана продувки канистры с испарительным выбросом (EVAP) и электрический соединитель.
- Отсоедините вакуумный шланг.
- Отверните гайки и снимите клапан продувки канистры EVAP.
- Отсоедините жгут проводов и расположите в сторону.
- Отсоедините шланг принудительной вентиляции картера (принудительная вентиляция картера (PCV) (принудительная вентиляция картера)).
- Отсоедините электрические соединители катушки зажигания.
- Снимите катушки зажигания.
- Отсоедините жгут от крышки клапана и расположите вне пути.
- Выньте шпильки, болты и крышку клапана. Очистите поверхности прокладки пластиковым скребком и очистителем металлических поверхностей.
- Чтобы установить, переверните процедуру удаления. Нанесите герметик в указанном месте.
- Затяните болты в показанной последовательности.

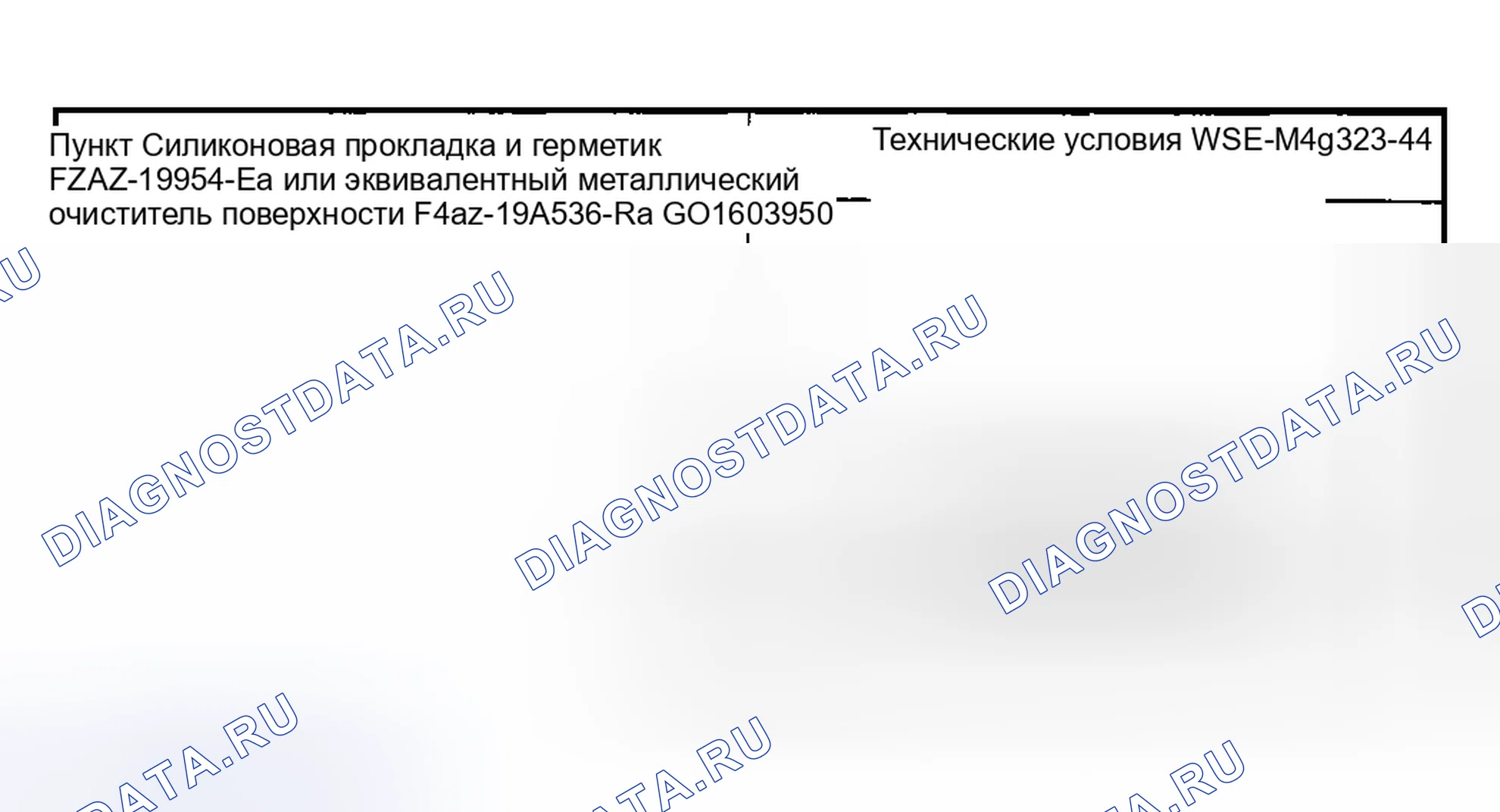

Схема №567
Схема №568
Схема №569
Схема №570
Схема №571
Схема №572
Схема №573
Схема №574
Схема №575
Схема №576
Схема №577
Схема №578
Схема №579
- Отсоедините кабель массы аккумуляторной батареи. Для получения дополнительной информации обратитесь к разделу АККУМУЛЯТОРНАЯ БАТАРЕЯ, МОНТАЖ И КАБЕЛИ.
- Поднимите и поддерживайте транспортное средство. Для получения дополнительной информации обратитесь к разделу " ДОМКРАТ И ГРУЗОПОДЪЕМНЫЕ ОПЕРАЦИИ ". (ref-163202-S27879519032004062200000)
- Отсоедините электрический соединитель датчика давления масла.
- Отсоедините электрический разъем усилителя рулевого управления.
- Опустите автомобиль.
- Снимите воздухоочиститель и выпускную трубу.
- Снимите стеклоочиститель и капот, дополнительную информацию см. в разделе " СТЕКЛООЧИСТИТЕЛИ И ШАЙБЫ ".
- Отсоедините: 42-контактный разъем. 16-контактный разъем. Электрический разъем коробки передач.
- Отсоедините электрические соединители.
- Отсоедините электрические соединители катушки зажигания.
- Снимите четыре катушки зажигания.
- Отсоедините жгут проводов зарядки топлива от крышки крана и расположите в стороне.
- Выньте шпильку из аварийного кронштейна.
- Ослабьте стопорный болт аварийного кронштейна.
- Выньте шпильки, болты и крышку клапана. Очистите уплотнительные поверхности пластиковым скребком и очистителем металлических поверхностей.
- Чтобы установить, переверните процедуру удаления. Нанесите герметик в указанных местах.
- Затяните болты и шпильки в показанной последовательности.
Схема №580
Схема №581
Схема №582
Схема №583
- Снимите вентилятор охлаждения двигателя и кожух вентилятора, дополнительную информацию см. в разделе ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ.
- Снимите приводной ремень.
- Выверните болт шкива коленчатого вала.
- С помощью специального инструмента снимите шкив коленчатого вала.
Схема №584
Схема №585
- Нанесите герметик на шпоночный паз Woodruff на шкиве коленчатого вала.
- С помощью специального инструмента установите шкив коленчатого вала.
- Установите болт и шайбу. Затяните болт в четыре этапа. Шаг 1: Затяните до 90 Нм (66 фунтов-футов). Шаг 2: Ослабьте болт. Шаг 3: Затяните до 47-53 Нм (34-39 фунтов-футов). Шаг 4: Затяните еще 85-90 градусов.
- Установите приводной ремень.
- Установите вентилятор охлаждения двигателя и кожух вентилятора, дополнительную информацию см. в разделе ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ.
Схема №586
Схема №587
Схема №588
Схема №589
- Снимите шкив коленчатого вала, дополнительную информацию см. в разделе " ШКИВ КОЛЕНЧАТОГО ВАЛА ". (ref-194018-S12539349982005092600000)
- С помощью специального инструмента снимите уплотнитель передней крышки.
Схема №590
Схема №591
- Смажьте переднюю крышку двигателя и внутреннюю губку переднего сальника чистым моторным маслом.
- С помощью специальных инструментов установите переднее уплотнение коленчатого вала в переднюю крышку двигателя.
- Установите шкив коленчатого вала, дополнительную информацию см. в разделе " ШКИВ КОЛЕНЧАТОГО ВАЛА ". (ref-194018-S12539349982005092600000)
Схема №592
Схема №593
Схема №594
Схема №595
Схема №596
Схема №597
Схема №598
- Отсоедините кабель массы аккумуляторной батареи. Для получения дополнительной информации обратитесь к разделу АККУМУЛЯТОРНАЯ БАТАРЕЯ, МОНТАЖ И КАБЕЛИ.
- Снимите обе крышки клапанов, для получения дополнительной информации обратитесь к разделу " КРЫШКА КЛАПАНА ПРАВ ". или " КЛАПАН ЗАКРЫТ ЛЕВ ". (ref-194018-S33299183472005092600000)(ref-194018-S16095801162005092600000)
- Снимите водяной насос, дополнительную информацию см. в разделе ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ.
- Поднимите и поддерживайте транспортное средство. Для получения дополнительной информации обратитесь к разделу " ДОМКРАТ И ГРУЗОПОДЪЕМНЫЕ ОПЕРАЦИИ ". (ref-163202-S27879519032004062200000)
- Отверните болты и расположите насос ГУР в сторону.
- Снимите сливную пробку масляного поддона и слейте моторное масло.
- Снимите четыре болта.
- Опустите автомобиль.
- Снимите переднее масляное уплотнение коленчатого вала. Для получения дополнительной информации обратитесь к разделу " ПЕРЕДНЕЕ МАСЛЯНОЕ УПЛОТНЕНИЕ КОЛЕНЧАТОГО ВАЛА ". (ref-194018-S00136392102005092600000)
- Снимите болт и натяжной шкив ремня.
- Снимите болты и шпильки в указанной последовательности.
- Снимите переднюю крышку двигателя со штыря крепления передней крышки к блоку цилиндров, зачистите поверхности прокладки пластиковым скребком и очистителем металлических поверхностей.
Схема №599
Схема №600
Схема №601
Схема №602
Схема №603
Схема №604
Схема №605
Схема №606
Схема №607
- Нанесите герметик вдоль поверхности головки цилиндров к блоку и поверхности поддона картера к блоку цилиндров.
- Установите переднюю крышку двигателя на шпонку крепления передней крышки к блоку цилиндров и ослабьте затяжку болтов.
- Затяните болты передней крышки и шпильки последовательно в два этапа. Этап 1: Затянуть крепежные детали от 1 до 7 на 25 Н · м, этап 2: Подтянуть крепежные изделия от 6 до 15 на 48 Н € м.
- Расположите натяжной шкив ремня и установите болт.
- Установите новое переднее масляное уплотнение коленчатого вала. Для получения дополнительной информации обратитесь к разделу " ПЕРЕДНЕЕ МАСЛЯНОЕ УПЛОТНЕНИЕ КОЛЕНЧАТОГО ВАЛА ". (ref-194018-S00136392102005092600000)
- Поднимите и поддерживайте транспортное средство. Для получения дополнительной информации обратитесь к разделу " ДОМКРАТ И ГРУЗОПОДЪЕМНЫЕ ОПЕРАЦИИ ". (ref-163202-S27879519032004062200000)
- Свободно установите передние болты масляного поддона.
- Затяните болты в два этапа. Этап 1: Затяните до 20 Нм (15 фунтов-футов). Этап 2: Затяните дополнительные 60 градусов.
- Расположите насос ГУР и установите болты.
- Установите сливную пробку масляного поддона.
- Опустите автомобиль.
- Установите крышки клапанов, для получения дополнительной информации обратитесь к разделу " КРЫШКА КЛАПАНА ПРАВ ". или " КЛАПАН ЗАКРЫТ ЛЕВ ". (ref-194018-S33299183472005092600000)(ref-194018-S16095801162005092600000)
- Установите водяной насос, дополнительную информацию см. в разделе ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ.
- Подключите кабель массы аккумуляторной батареи. Для получения дополнительной информации обратитесь к разделу АККУМУЛЯТОРНАЯ БАТАРЕЯ, МОНТАЖ И КАБЕЛИ.
- Залейте масло в двигатель.
