Система управления тормозами: Диагностика Infiniti QX56 I

Антиблокировочная система и антипробуксовка (ABS/TCS) 25 иллюстраций ~14 мин чтения

Электросхемы и диагностика неисправностей

При ознакомлении с монтажными схемами руководствоваться следующими

  1. " " КАК ЧИТАТЬ электросхемы " ". (ref-230033-S40333010722006042600000)
  2. " " СХЕМА МАРШРУТИЗАЦИИ ИСТОЧНИКА ПИТАНИЯ " ". (ref-230073-S04237229992006042700000)

При выполнении диагностики неисправностей руководствуйтесь следующим:

  1. " " КАК СЛЕДОВАТЬ ТЕСТОВЫМ ГРУППАМ В ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ " ". (ref-230033-S24975308222006042600000)
  2. " " КАК ВЫПОЛНИТЬ ЭФФЕКТИВНУЮ ДИАГНОСТИКУ ДЛЯ ЭЛЕКТРИЧЕСКОГО ИНЦИДЕНТА " ". (ref-230033-S25014415002006042600000)

Уровень тормозной жидкости, утечки жидкости и проверка тормозных колодок

  1. Проверьте уровень жидкости в резервуаре тормозной жидкости. Если уровень жидкости низкий, добавьте жидкость.
  2. Проверьте тормозной трубопровод и вокруг привода АБС и электрического блока (блока управления) на наличие утечек. Если утечка или просачивание жидкости отсутствуют, проверьте следующее. Если соединение привода АБС и электрического блока (блока управления) ослаблено, подтяните трубопровод до указанного момента и проверьте наличие утечек. При повреждении соединительной гайки или резьбы привода АБС и электрического блока (блока управления) замените поврежденную деталь и проверьте наличие утечек. Если утечка или просачивание жидкости происходит через соединение для жидкости, используйте салфетку для очистки.
  3. Проверьте тормозные колодки на чрезмерный износ.

Как проверить неплотность клемм системы питания и аккумуляторной батареи

Убедитесь, что положительный кабель батареи, отрицательный кабель и масса не ослаблены. Кроме того, убедитесь, что батарея достаточно заряжена.

Как проверить сигнальный лампу АБС, индикаторной лампы проскальзывания и индикаторной лампы отключения VDC

  1. Убедитесь, что сигнальная лампа ABS, индикаторная лампа SLIP и индикаторная лампа VDC OFF (при выключенном выключателе VDC OFF), включаются примерно на 1 секунду при включенном выключателе зажигания. Если это не так, проверьте индикаторную лампу VDC OFF и выключатель VDC OFF. См. " Выключатель VDC OFF выключатель ". Проверьте связь CAN. Если нет ошибок с выключателем VDC или системой связи CAN, проверьте комбинационные счетчики ". (ref-230053-S19989697462006042700000)(ref-230067-S41354152072006042700000)
  2. Убедитесь, что лампы выключаются примерно через 1 секунду после включения выключателя зажигания. Если лампа не выключается, проведите самодиагностику.
  3. При работающем двигателе убедитесь, что индикаторная лампа VDC OFF включается и выключается при включении и выключении выключателя VDC OFF. Если состояние индикаторной лампы не соответствует работе выключателя, проверьте выключатель VDC OFF. См. " " ВЫКЛЮЧАТЕЛЬ VDC OFF " ". (ref-230053-S19989697462006042700000)
  4. Убедитесь, что сигнальная лампа ABS, индикаторная лампа SLIP и индикаторная лампа VDC OFF выключаются приблизительно через 2 секунды после запуска двигателя. Если сигнальная лампа ABS, индикаторная лампа SLIP или индикаторная лампа VDC OFF не выключаются через 10 секунд после запуска двигателя, проведите самодиагностику привода ABS и электрического блока (блока управления).
  5. После проведения самодиагностики обязательно сотрите память ошибок. См. раздел " " ФУНКЦИЯ CONSULT-II (ABS) " ". (ref-230053-S33936923202006042700000)
Схема №10

Активные испытания

ВниманиеНе проводить активное испытание во время вождения. Убедитесь, что полностью стравлен воздух из тормозной системы. ABS и тормоза (EBD) предупреждающие огни включаются во время активного испытания.
Схема №11
  1. Подключите КОНВЕРТЕР CONSULT-II и CONSULT-II к разъему канала передачи данных и запустите двигатель. ВНИМАНИЕ: Если CONSULT-II используется без подключения КОНВЕРТЕРА CONSULT-II, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь CAN.
  2. Нажмите " START (NISSAN BASED Vhcl) " на экране дисплея.
  3. Коснитесь " ABS ". Если " ABS " не индицируется, перейдите в " " CONSULT-II диагностический разъём (диагностический разъём) (диагностический разъём) цепь " ". (ref-230033-S24487423402006042600000)
  4. Нажмите кнопку " активно проверка " (активный тест).
  5. Появится экран выбора тестовой позиции.
  6. Коснитесь необходимого тестового элемента.
  7. При выбранном дисплее " MAIN SIGNALS " коснитесь " START ".
  8. Появится экран активно проверка (Активное тестирование), поэтому выполните следующее тестирование.
Схема №12

ПримечаниеЕсли активный тест выполняется при нажатой педали тормоза, ход педали может измениться. Это нормально. " проверка IS STOPPED " отображается примерно через 10 секунд после начала работы. После отображения " проверка IS STOPPED " для повторного выполнения теста повторите шаг 6.

Как проверить систему датчика колеса

ПРОЦЕДУРА ПРОВЕРКИ

Схема №13
Схема №14
  1. ОСМОТР РАЗЪЕМА Отсоедините разъем привода АБС и электрического блока (блока управления) E125 и колесный датчик неисправного кода. Проверьте клеммы на деформацию, разъединение, ослабление или повреждение. OK или Ng OK: GO TO 2. Ng: Отремонтируйте или замените по мере необходимости.
  2. Проверить WHEEL датчик Выход сигнал Подключите активный тестер датчика колеса ABS (J-45741) к датчику колеса с помощью соответствующего адаптера. Включите выключатель питания датчика активного колеса ABS. ПРИМЕЧАНИЕ: зеленый индикатор Питание должен гореть. Если индикатор Питание не горит, замените батарею в тестере датчика активного колеса ABS перед тем, как продолжить работу. Вращайте колесо автомобиля вручную и наблюдайте за красным индикатором датчика на индикаторе датчика заднего колеса ABS. Красный индикатор должен гореть. (ref-230053-S30433784732006042700000)
  3. ПРОВЕРЬТЕ ШИНЫ Проверьте давление накачки, износ и размер каждой шины. Правильное ли давление и размер шины и соответствует ли износ шины спецификациям? ДА: ПЕРЕЙТИ К 4. НЕТ: Отрегулируйте давление в шине или замените шину (шины).
  4. Проверить WHEEL BEARINGS (ПРОВЕРЬТЕ ПОДШИПНИКИ КОЛЕС) Проверьте люфт торца подшипника колеса. См. " " ПРОВЕРКА ПОДШИПНИКА КОЛЕСА " " или " " ПРОВЕРКА ПОДШИПНИКА КОЛЕСА " ". OK или Ng OK: GO TO 5. Ng: Отремонтируйте или замените по мере необходимости. См. " " ПРОВЕРКА ПОДШИПНИКА КОЛЕСА " " или " " ПРОВЕРКА ПОДШИПНИКА КОЛЕСА " ". (ref-230046-S24851667772006042700000)(ref-230047-S03196374702006042700000)(ref-230046-S24851667772006042700000)(ref-230047-S03196374702006042700000)
  5. ПРОВЕРИТЬ ЖГУТ ЭЛЕКТРОПРОВОДКИ НА КОРОТКОЕ ЗАМЫКАНИЕ Отсоединить разъем привода АБС и электрического блока (блока управления) и разъем датчика колеса кода неисправности № Проверить сопротивление между клеммами разъема жгута датчика колеса и землей. Прозвонка не должна существовать. ОК или Нг ОК: ПЕРЕЙТИ НА 6. Нг: Отремонтировать цепь.
  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ НА ОБРЫВ Проверьте целостность цепи между приводом АБС и разъемом жгута электрического блока (блока управления) E125 и неисправным разъемом жгута датчика колеса E18, E117, C10, или C11. Целостность цепи должна существовать. OK или Ng OK: Замените привод АБС и электрический блок (блок управления). См. " ДЕМОНТАЖ И МОНТАЖ ". Nng: Отремонтировать цепь. (ref-230053-S20314190852006042700000)

Как осмотреть систему двигателя

ПРОЦЕДУРА ПРОВЕРКИ

  1. ПРОВЕРКА РЕЗУЛЬТАТА САМОДИАГНОСТИКИ Проверка результатов самодиагностики ОСМОТР СИСТЕМЫ ДВИГАТЕЛЯ - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики СИГНАЛ ДВИГАТЕЛЯ 1 СИГНАЛ ДВИГАТЕЛЯ 2 СИГНАЛ ДВИГАТЕЛЯ 3 СИГНАЛ ДВИГАТЕЛЯ 4 СИГНАЛ ДВИГАТЕЛЯ 6 Отображается ли в пунктах отображения самодиагностики вышеуказанное? ДА: ПЕРЕЙТИ К 2. НЕТ: Конец осмотра.
  2. ОСМОТР СИСТЕМЫ ДВИГАТЕЛЯ Проведите самодиагностику и ремонт ЭСУД по мере необходимости. Обратитесь к разделу " " РЕЖИМ РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ " ". Снова проведите самодиагностику привода АБС и электроагрегата (блока управления). OK или Ng OK: проверка End. Ng: Repair or заменить as necessary. (ref-230037-S07416670522006042700000)

Как проверить блок управления ABS / TCS / VDC

ПРОЦЕДУРА ПРОВЕРКИ

  1. ПРОВЕРКА РЕЗУЛЬТАТА САМОДИАГНОСТИКИ Проверьте результаты самодиагностики. ABS / TCS / VDC управление UNIT проверка - SELF-DIAGNOSTICS RESULTS SELF-DIAGNOSTIC RESULTS CONTROLLER отказ Отображается? ДА: Замените привод ABS и электрический блок (блок управления). См. См. " Демонтаж и установка ". НЕТ: Конец осмотра. (ref-230053-S20314190852006042700000)

Как проверить систему датчика углового скорости рысканья / боковой скорости рысканья / декеля G

ВниманиеВнезапные повороты (такие как повороты вращения, повороты ускорения), дрейф и т. Д., Когда функция VDC выключена, могут привести к тому, что система датчиков скорости рыскания / стороны / декеля G укажет на проблему. Это не проблема, если нормальная работа может быть возобновлена после перезапуска двигателя.

ПРОЦЕДУРА ПРОВЕРКИ

Схема №15
  1. ПРОВЕРКА РЕЗУЛЬТАТА САМОДИАГНОСТИКИ Проверьте результаты самодиагностики: YAW RATE / сторона / DECEL G датчик система - NORMAL-Диагностика Результаты самодиагностики Датчик скорости YAW? LONGITUDAL Датчик ускорения (G-сенсор) ВНИМАНИЕ: Если автомобиль находится на поворотном столе при въезде в гараж, или на другой движущейся поверхности, индикаторная лампа VDC OFF может засветиться и CONS- II Self.
  2. ОСМОТР РАЗЪЕМА Отсоедините разъем E125 привода АБС и электрического блока (блока управления) и разъем датчика скорости рыскания / стороны / декеля G M108. Проверьте клеммы на наличие деформации, разъединения, ослабления или повреждения. OK или Ng OK: GO TO 3. Ng: Отремонтируйте или замените по мере необходимости.
  3. ПРОВЕРКА ЖГУТА ДАТЧИКА УГЛОВОЙ СКОРОСТИ / СТОРОНЫ / ДЕКЕЛЯ G Выключите выключатель зажигания и отсоедините разъем датчика угловой скорости / стороны / декеля G M108 и разъем привода АБС и электрического блока (блока управления) E125. Проверьте целостность между приводом АБС и разъемом электрического блока (блока управления) E125 и разъемом датчика угловой скорости / стороны / декеля G M108. OK или Ng OK: НЕОБХОДИМО заменить на 4 Нг.
  4. СКОРОСТЬ РЫСКАНИЯ / СТОРОНА / DECEL G датчик проверка Подключите скорость рыскания / сторону / декель G разъем датчика M108 и ABS привод и электрический блок (блок управления) разъем E125. Используйте " DATA контроль " для проверки того, что сигналы датчика скорости рыскания / стороны / декель G находятся в норме. Скорость рыскания / СТОРОНА / ДЕКЕЛЬ G Датчик состояния транспортного средства Датчик скорости рыскания (монитор данных стандарт) (ref-230053-S28664274232006042700000)
Схема №16
Схема №17
  1. SELF-Диагностика RESULT проверить SELF-Диагностика. SENOID и VDC CHANGE-клапан система - SELF-Диагностика Результаты самодиагностики Fr Lh in ABS SOL Fr Rh in ABS SOL Rrh
  2. ОСМОТР РАЗЪЕМА Отсоедините привод АБС и разъем E125 электрического блока (блока управления). Проверьте клеммы на деформацию, разъединение, ослабление или повреждение. OK или Ng OK: GO TO 3. Ng: Отремонтируйте или замените по мере необходимости.
  3. Проверить SOLENOID Питание и масса results проверить напряжение between ABS actuator и electric unit (управление unit) электрооборудование actuator E125 и кузов масса. ABS ACTUATOR и ELECTRIC UNIT - напряжение характеристика ABS ACTIVATOR и ELECTRIC UNIT). кузов measurement measurement value xtment (Приблизительное значение измеренного сопротивления между ABИ ABS. 32 (приблизительно) 32 (B) 32 (Б). E125 12V E125 E125 (ref-230053-S20314190852006042700000)

Как проверить двигатель привода, реле двигателя и цепи

ПРОЦЕДУРА ПРОВЕРКИ

Схема №18
Схема №19
  1. ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте результаты самодиагностики. ПРИВОД ДВИГАТЕЛЯ, РЕЛЕ ДВИГАТЕЛЯ И ЦЕПЬ - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики.
  2. ОСМОТР РАЗЪЕМА Отсоедините привод АБС и разъем E125 электрического блока (блока управления). Проверьте клеммы на деформацию, разъединение, ослабление или повреждение. OK или Ng OK: GO TO 3. Ng: Отремонтируйте или замените по мере необходимости.
  3. ПРОВЕРКА ABS ДВИГАТЕЛЯ И ДВИГАТЕЛЯ РЕЛЕ СИСТЕМЫ ПИТАНИЯ Проверьте напряжение между приводом ABS и электрическим блоком (блоком управления) разъем жгута E125 и массой кузова. ABS ПРИВОД И ЭЛЕКТРИЧЕСКИЙ БЛОК - СПЕЦИФИКАЦИЯ НАПРЯЖЕНИЯ Привод ABS и электрический блок (блок управления) разъем E125 Измеренное значение массы кузова (приблизительно) 1 (Y) - 12V Проверьте сопротивление между приводом ABS и электрическим блоком (блоком управления) разъем xtag3 и массой кузова. E125 E125 (ref-230053-S20314190852006042700000)

Как проверить систему выключателя стоп-сигнала

ПРОЦЕДУРА ПРОВЕРКИ

Схема №20
Схема №21
  1. ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверить результаты самодиагностики. СИСТЕМА ВЫКЛЮЧАТЕЛЕЙ ЛАМП СТОП-СИГНАЛОВ - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики ЛАМПА СТОП-СИГНАЛОВ Sw Отображается ли вышеуказанное в пунктах отображения самодиагностики? ДА: ПЕРЕЙТИ К 2. НЕТ: Осмотр Конец.
  2. ОСМОТР РАЗЪЕМА Отсоедините разъем привода АБС и электрического блока (блока управления) E125 и разъем выключателя стоп-сигнала E38. Проверьте клеммы на деформацию, разъединение, ослабление или повреждение. OK или Ng OK: GO TO 3. Ng: Отремонтируйте или замените по мере необходимости.
  3. ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА Проверьте напряжение между приводом АБС и разъемом жгута E125 клеммы 41 (R / B) электрического блока и массу кузова. Нажата педаль тормоза: Напряжение аккумуляторной батареи (прибл. 12V) Не нажата педаль тормоза: Прибл. 0V OK или Ng OK: Проведите самодиагностику снова. Если появятся те же результаты, замените привод АБС и электрический блок (блок управления). См. (ref-230053-S20314190852006042700000)
  4. ОСМОТР ЦЕПИ РЕЛЕ СТОП-СИГНАЛА Отсоедините разъем жгута реле стоп-сигнала E12. Проверьте целостность цепи между приводом АБС и разъемом жгута электрического блока (блока управления) E125 клемма 41 (R / B) и разъемом жгута реле стоп-сигнала E12 клемма 4 (R / B). Целостность цепи должна существовать OK или Ng OK: Снова выполните самодиагностику. При появлении тех же результатов замените привод АБС и электрический блок (блок управления) " на " Монтаж ". (ref-230053-S20314190852006042700000)(ref-230066-S20281885452006042700000)

Как проверить системы электропитания и массы блока управления ABS / TCS / VDC

ПРОЦЕДУРА ПРОВЕРКИ

Схема №22
  1. ПРОВЕРКА РЕЗУЛЬТАТА САМОДИАГНОСТИКИ Проверьте результаты самодиагностики. ABS / TCS / VDC управление UNIT Питание и масса - SELF-DIAGNOSTICS RESULTS Результаты самодиагностики аккумулятор напряжение Отображается на дисплее самодиагностики? ДА: ПЕРЕЙТИ К 2. НЕТ: Осмотр Конец.
  2. ОСМОТР РАЗЪЕМА Отсоедините привод АБС и разъем электрического блока (блока управления) E125. Проверьте клеммы на деформацию, разъединение, слабину или повреждение. OK или Ng OK: GO TO 3. Ng: Отремонтируйте или замените по мере необходимости.
  3. ABS / TCS / VDC управление UNIT Питание и масса цепь проверка Измерьте напряжение и неразрывность между приводом ABS и разъемом жгута электрического блока (блока управления) E125 и землей кузова. OK или Ng OK: Проверьте батарею на наличие ослабленных клемм, низкого напряжения и т.д. При необходимости отремонтируйте Ng: Отремонтируйте цепь.

Как проверить систему датчика уровня тормозной жидкости

ПРОЦЕДУРА ПРОВЕРКИ

  1. ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте уровень жидкости в бачке тормозного резервуара. Если уровень низкий, добавьте тормозную жидкость. Удалите результаты самодиагностики и проверьте результаты самодиагностики. СИСТЕМА ДАТЧИКОВ УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики BR УРОВЕНЬ ЖИДКОСТИ НИЗКИЙ Отображается ли выше в элементах дисплея самодиагностики? ДА: ПЕРЕЙТИ К 2. НЕТ: Конец осмотра.
  2. ОСМОТР РАЗЪЕМА Отсоедините разъем привода АБС и электрического блока (блока управления) E125 и разъем сигнализатора уровня тормозной жидкости E21. Проверьте клеммы на деформацию, рассоединение, слабину или повреждение. ОК или Нг ОК: ПЕРЕЙТИ К 3. Нг: Отремонтируйте или замените по мере необходимости.
  3. ПРОВЕРКА НАЛИЧИЯ ЖГУТА МЕЖДУ ДАТЧИКОМ УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ И ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ И ЭЛЕКТРИЧЕСКИМ БЛОКОМ АБС (БЛОК УПРАВЛЕНИЯ) Снова Проверить целостность жгута между переключателем уровня тормозной жидкости E21 и приводом АБС и электрическим блоком (блоком управления) E125. ПРИВОД АБС И ЭЛЕКТРИЧЕСКИЙ БЛОК - СПЕЦИФИКАЦИЯ ЦЕЛОСТНОСТИ ПРИВОД АБС И ЭЛЕКТРИЧЕСКИМ БЛОКОМ (БЛОК УПРАВЛЕНИЯ) Разъем жгута xtxtx2 см. Разъем жгута уровня тормозной жидкости / xp / 8 continuity E125 E21 (ref-230053-S20314190852006042700000)

Как проверить активный бустерный систему

ПРОЦЕДУРА ПРОВЕРКИ

Схема №23
Схема №24
Схема №25
  1. ОТОБРАЖЕНИЕ РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверка результатов самодиагностики. СИСТЕМА АКТИВНОГО БУСТЕРА - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики АКТИВНЫЙ СОЛЕНОИД БУСТЕРА Ng активно Усилитель отклик Ng тормоз отпускание Sw Ng BRABOOKE Усилитель DEFECT Отображается выше в пунктах отображения самодиагностики? ДА или НЕТ ДА ДА ДА ДА ДА: ПЕРЕЙТИ К К 2. НЕТ: Конец осмотра.
  2. ОСМОТР РАЗЪЕМА Выключите выключатель зажигания. Отсоедините активный разъем усилителя E49 и привод ABS и разъем электрического блока (блока управления) E125 и осмотрите клеммы на наличие деформации, разъединения, ослабления или повреждения. OK или Ng OK: GO TO 3. Ng: Repair разъём.
  3. Активно Усилитель цепь проверка Измерьте целостность цепи между приводом АБС и разъемом E125 электроагрегата (блока управления) и разъемом E49 активного бустера. Измерьте целостность цепи между приводом АБС и разъемом E125 электроагрегата (блока управления) и землей кузова. OK или Ng OK: GO TO 4. Ng: Отремонтируйте или замените жгут или разъем.
  4. Активно Усилитель датчик проверка Повторно подключите активный бустер и соединители привода АБС и электрического блока (блока управления). С помощью " DATA контроль " проверьте состояние " отпускание Sw NO " и " отпускание Sw Nc ".OK или Ng OK: проверка End. Ng: заменить активно Усилитель.

Как проверить систему датчика дельта-хода

ПРОЦЕДУРА ПРОВЕРКИ

Схема №26
Схема №27
Схема №28
  1. ПОКАЗАТЬ РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Проверить элемент отображения результата самодиагностики. СИСТЕМА ДАТЧИКА ДЕЛЬТА-ХОДА - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики DELTA S SEN Ng Отображается ли вышеуказанное в элементах отображения самодиагностики? ДА или НЕТ ДА: ПЕРЕЙТИ К 2. НЕТ: Осмотр Конец.
  2. ОСМОТР РАЗЪЕМА Выключите выключатель зажигания. Отсоедините разъем датчика дельта-хода E114 и исполнительный механизм ABS и разъем электрического блока (блока управления) E125 и осмотрите клеммы на предмет деформации, разъединения, ослабления или повреждения. OK или Ng OK: GO TO 3. Ng: Repair разъём.
  3. ПРОВЕРКА ЦЕПИ ДАТЧИКА ДЕЛЬТА ХОДА Измерьте целостность цепи между приводом АБС и разъемом E125 электрического блока (блока управления) и разъемом E114 датчика дельта хода. Измерьте целостность цепи между приводом АБС и разъемом E125 электрического блока (блока управления) и землей кузова. OK или Ng OK: GO TO 4. Ng: Отремонтируйте или замените жгут или разъем.
  4. DELTA STROKE датчик проверка Повторно подключите датчик дельта-хода и соединители исполнительного механизма ABS и электрического блока (блока управления). Используйте " DATA контроль ", чтобы проверить, нормально ли состояние " DELTA S SEN ". OK или Ng OK: проверка End. Ng: Замените датчик дельта-хода.

Как проверить систему датчика давления

ПРОЦЕДУРА ПРОВЕРКИ ДАВЛЕНИЯ В ПЕРЕДНЕЙ ЧАСТИ

Схема №29
Схема №30

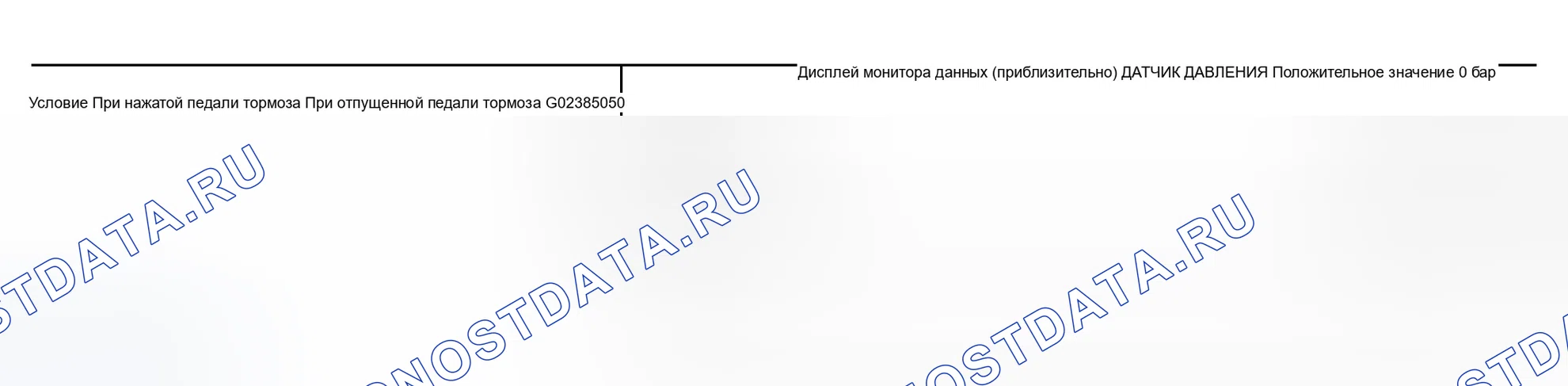

Схема №31
  1. ПОКАЗАТЬ РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Проверьте элемент отображения результата самодиагностики. СИСТЕМА ДАТЧИКА ДАВЛЕНИЯ - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики НАЖМИТЕ СХЕМУ СЧИТЫВАНИЯ Отображается ли выше в элементах отображения самодиагностики? ДА или НЕТ ДА: ПЕРЕЙТИ К 2. НЕТ: Проверка Конец.
  2. ОСМОТР РАЗЪЕМА Выключите выключатель зажигания. Отсоедините разъем датчика переднего давления E31 и привод ABS и разъем электрического блока (блока управления) E125 и осмотрите клеммы на предмет деформации, разъединения, ослабления или повреждения. OK или Ng OK: GO TO 3. Ng: Repair разъём.
  3. ПРОВЕРКА ЦЕПИ ДАТЧИКА ДАВЛЕНИЯ ПЕРЕДНЕГО Измерьте неразрывность между приводом АБС и разъемом жгута E125 электроагрегата (блока управления) и разъемом жгута датчика давления переднего E31. Измерьте неразрывность между приводом АБС и разъемом жгута E125 электроагрегата (блока управления) и массой кузова. OK или Ng OK: GO TO 4. Ng: Отремонтируйте или замените жгут или разъем.
  4. ОСМОТР ПЕРЕДНЕГО ДАТЧИКА ДАВЛЕНИЯ Вновь подключите передний датчик давления и разъемы привода АБС и электрического блока (блока управления). С помощью " МОНИТОРА ДАННЫХ " проверьте, в норме ли состояние " ДАТЧИКА ДАВЛЕНИЯ ". ОК или Нг ОК: Конец осмотра. Нг: Заменить датчик давления.

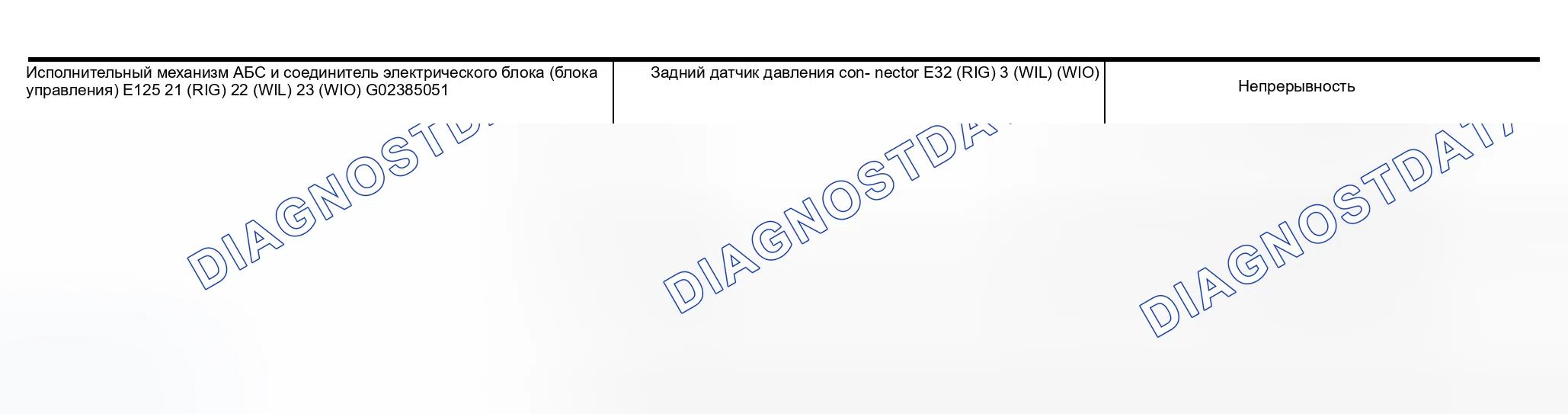

Схема №32
Схема №33
Схема №34
  1. ОТОБРАЖЕНИЕ РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверьте элемент отображения результата самодиагностики. ПРОВЕРКА ДАВЛЕНИЯ СЗАДИ - РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ Результаты самодиагностики СХЕМА ОПРЕДЕЛЕНИЯ ДАВЛЕНИЯ Отображается ли вышеуказанное в элементах отображения самодиагностики? ДА или НЕТ ДА: ПЕРЕЙТИ К 2. НЕТ: Конец проверки.
  2. ОСМОТР РАЗЪЕМА Выключите выключатель зажигания. Отсоедините разъем датчика давления E32 сзади и разъем привода АБС и электрического блока (блока управления) E125 и осмотрите клеммы на предмет деформации, разъединения, ослабления или повреждения. OK или Ng OK: GO TO 3.ng: Repair разъём.
  3. ПРОВЕРКА ЦЕПИ ДАТЧИКА ЗАДНЕГО ДАВЛЕНИЯ Измерьте неразрывность между приводом АБС и разъемом E125 электроагрегата (блока управления) и разъемом E32 датчика заднего давления. Измерьте неразрывность между приводом АБС и разъемом E125 электроагрегата (блока управления) и землей кузова. OK или Ng OK: GO TO 4. Ng: Отремонтируйте или замените жгут или разъем.
  4. ОСМОТР ЗАДНЕГО ДАТЧИКА ДАВЛЕНИЯ Повторно подсоедините задний датчик давления и разъемы привода АБС и электрического блока (блока управления). С помощью " МОНИТОРА ДАННЫХ " проверьте, в норме ли состояние " PRESS SEN 2 ". OK или Ng OK: проверка End. Ng: Замените задний датчик давления.

Как проверить систему связи CAN

ПРОЦЕДУРА ПРОВЕРКИ

  1. ПРОВЕРЬТЕ РАЗЪЕМ Выключите выключатель зажигания, отсоедините разъем привода АБС и электрического блока (блока управления) и проверьте клеммы на деформацию, разъединение, ослабление и так далее. Если есть неисправность, отремонтируйте или замените клемму. Повторно подключите разъем для выполнения самодиагностики. Отображается ли " CAN COMM цепь " в пунктах индикации самодиагностики? ДА: Распечатайте результаты самодиагностики, и обратитесь к разделу " МОЖЕТ СВЯЗЬ ". (ref-230070-S41795849732006042700000)

Как проверить результат самодиагностики " ST ANGLE SEN сигнал "

ПРОЦЕДУРА ПРОВЕРКИ

  1. ОТОБРАЖЕНИЕ РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проведите самодиагностику привода АБС и электроагрегата (блока управления). ST ANGLE SEN сигнал - SELF-Диагностика Результаты самодиагностики ST ANGLE SEN сигнал Указывают ли результаты самодиагностики что-либо иное, кроме указанного выше? ДА: Выполните ремонт или замену указанного изделия. НЕТ: Выполните регулировку нейтрального положения датчика угла рулевого управления. ПЕРЕЙДИТЕ К 2.
  2. СНОВА ПРОВЕДИТЕ САМОДИАГНОСТИКУ Выключите, а затем включите выключатель зажигания и удалите результаты самодиагностики. Снова выполните самодиагностику привода АБС и электроагрегата (блока управления). Отображаются ли результаты самодиагностики? ДА: Замените датчик угла поворота. См. " " СНЯТИЕ И УСТАНОВКА " ". Нет: Конец осмотра. (ref-230053-S33034912062006042700000)

Как осмотреть для результат самодиагностики " DECEL G SEN SET "

ПРОЦЕДУРА ПРОВЕРКИ

  1. ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Выполните самодиагностику привода АБС и электрического блока (блока управления). DECEL G SEN SET - SELF-Диагностика Результаты самодиагностики DECEL G SEN SET Указываете ли результаты самодиагностики что-либо, кроме указанного выше? ДА: Выполните ремонт или замену указанного изделия. НЕТ: Выполните калибровку датчика скорости рыскания / стороны / декеля G. См. " КАЛИБРОВКА ДАТЧИКА СКОРОСТИ РЫК / 2 ". (ref-230053-S12645663852006042700000)
  2. СНОВА ВЫПОЛНИТЬ САМОДИАГНОСТИКУ Выключить, а затем включить выключатель зажигания и стереть результаты самодиагностики. Снова выполнить самодиагностику привода АБС и электроагрегата (блока управления). Отображаются ли какие-либо результаты самодиагностики? ДА: Заменить датчик скорости рыскания / боковой / декель G. См. " " СНЯТИЕ И УСТАНОВКА " ". НЕТ: Конец осмотра. (ref-230053-S28664274232006042700000)
