Предупреждающий утор: Обзор Infiniti M45 II

Приборы и панель приборов 4 иллюстрации ~2 мин чтения

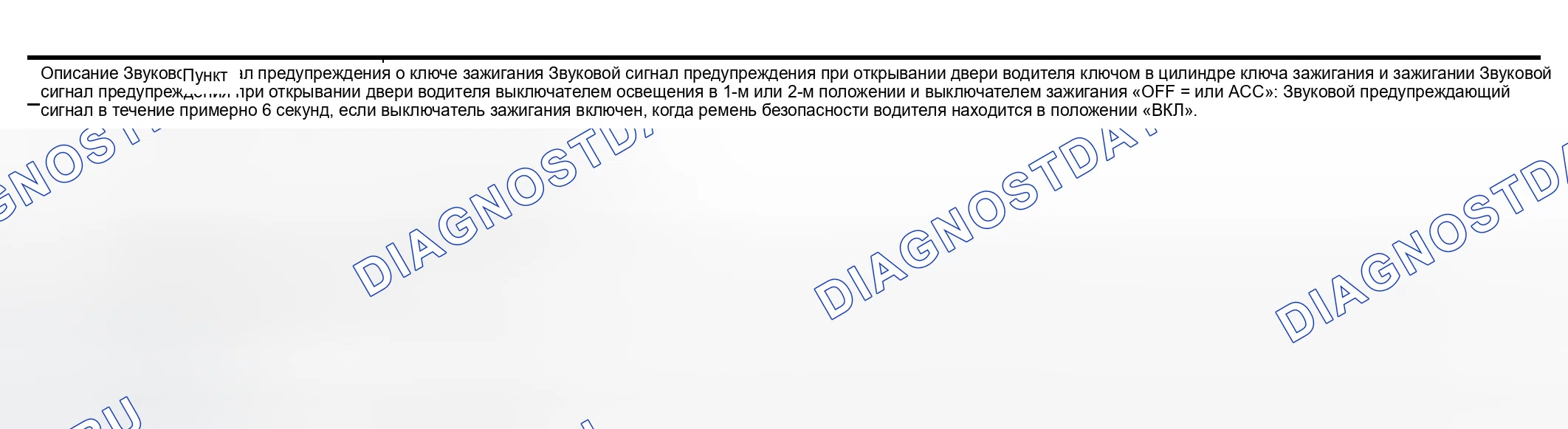

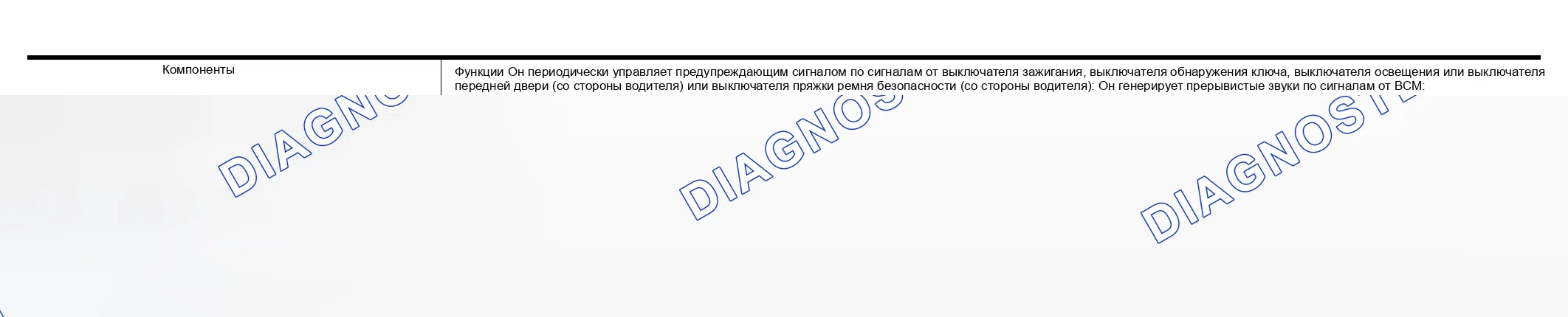

Схема №92

Питание подается постоянно

Через предохранитель 10A [№ 3, расположенный в блоке предохранителей (J / B) № 1]
На BCM терминал 105
Через предохранитель 10A [№ 32, расположенный в блоке предохранителей (J / B) № 2]
К кнопочному выключателю и клемме электромагнита блокировки ключа (кнопочного выключателя) 3
Через предохранитель 10A [№ 6, расположенный в блоке предохранителей (J / B) № 1]
К клемме 7 блока управления аккумулятором фары и
К предупредительному утору терминала 1, и
Через предохранитель 15 А [№ 54, расположенный в предохранителе, плавкой вставке и блоке реле (J/B)]
К контактам реле задней лампы 2 и 6 [расположенным в предохранителе, плавкой вставке и блоке реле (J/B)].

При включенном или включенном выключателе зажигания подается питание

Через предохранитель 10A [№ 1, расположенный в блоке предохранителей (J / B) № 1]
К терминалу 68 БМВ.

Земля подается

На BCM терминалы 56 и 113
Через основание кузова М24 и M114.

Когда сигнал или комбинация сигналов принимается BCM, будет звучать предупреждающий звуковой сигнал.

С помощью ключа в цилиндре ключа зажигания подается питание

Через клавишный выключатель и клемму электромагнита блокировки ключа (клавишный выключатель) 4
К терминалу 69 BCM.

Когда выключатель передней двери (со стороны водителя) разомкнут, масса подается

На BCM терминал 142
Через клемму 1 выключателя передней двери (со стороны водителя).

Выключатель передней двери (со стороны водителя) - масса корпуса.

С выключателем зажигания в положении OFF или ACC, и открытой дверью водителя, земля поставляется

К клемме предупреждающего утора 3
С терминала 12 BCM.

Прозвучит предупреждающий звуковой сигнал.

При нахождении выключателя освещения в 1-м или 2-м положении подается земля

К клемме 1 реле задней лампы
Через клеммы 6 и 14 блока управления экономичным аккумулятором
К клеммам 5 и 13 блока управления экономичным аккумулятором
Через клемму 11 комбинированного переключателя и
К клемме 5 комбинированного переключателя
Через основание кузова М25 и M115.

Затем возбуждается реле хвостовой лампы, подается питание

Через клемму 7 реле задней лампы [расположенную в предохранителе, плавкой вставке и блоке реле (J / B)]
К терминалу 3 BCM.

Когда выключатель передней двери (со стороны водителя) разомкнут, масса подается

К терминалу 142 БМВ.
Через клемму 1 переключателя передней двери (со стороны водителя).

Выключатель передней двери (со стороны водителя) - масса корпуса.

При выключенном выключателе зажигания или положении ACC, открытой двери водителя и переключателе освещения в положении 1ST или 2ND подается земля

К клемме предупреждающего утора 3
С терминала 12 BCM.

Раздается предупреждающий звуковой сигнал. [За исключением случаев, когда включается система защиты аккумуляторной батареи фары (в течение 45 секунд после того, как выключатель зажигания переведен в положение OFF или ACC) и фары не горят.]

При отстегнутом выключателе пряжки ремня безопасности подается земля

К терминалу BCM 147
Через клеммы 15A переднего сиденья с электроприводом (переключатель пряжки ремня безопасности) (с автоматическим положением привода) и 41or
Через клеммы 14 переднего сиденья с электроприводом (выключатель пряжки ремня безопасности) (без автоматического позиционера привода) и 41, и
Через основание корпуса B17 и B57.

При включенном выключателе зажигания и отстегнутом ремне безопасности (выключатель ремня безопасности включен) подается земля
