Корпус и отделка: Снятие и установка Infiniti I35 II

Замки дверей и противоугонная система 52 иллюстрации ~8 мин чтения

Как снять и установить корпус и отделка: снятия и установки

  1. При снятии или установке капота, положите ткань или другую прокладку на капот. Это предотвращает кузов автомобиля от царапин.
  2. Приборная панель бампера выполнена из пластика. Не применяйте чрезмерную силу и обязательно держите масло подальше от нее.
  3. Регулировка капота: Регулировка на шарнирной части.
  4. Регулировка замка капота: После регулировки проверьте работу управления замком капота. Нанесите слой смазки на механизм сцепления замков капота.
  5. Открыватель капота: Не пытайтесь принудительно согнуть кабель. Это увеличивает усилия, необходимые для разблокировки капота.
ПредупреждениеБудьте осторожны, чтобы не поцарапать вытяжной колпак при установке вытяжного колпака. Царапины могут вызвать утечку газа. Содержимое вытяжного колпака находится под давлением. Не разбирайте, не прокалывайте, не применяйте тепло и не допускайте пожара рядом с ним.
Схема №38
Схема №39
Схема №40
  1. Снять зажимы крепления подкрылка двигателя к приборной панели бампера.
  2. Снимите зажимы и болты, крепящие левую и правую стороны протекторов переднего крыла. B
  3. Отверните винты и снимите зажимы, крепящие левую и правую стороны протекторов переднего крыла.
  4. Снять зажимы и винты, крепящие левую и правую стороны протекторов передних крыльев в рулевой рубке.
  5. Отверните винты, крепящие левое и правое передние крылья к панели бампера. E
  6. Снимите зажимы, крепящие облицовку бампера. F
  7. Извлеките блок приборной панели бампера, затем отсоедините блок противотуманной фары и разъемы жгута боковой лампы-маркера.
  8. Удалите поглотитель энергии.
  9. Снимите болты и крюк крепления фары в сборе, затем отсоедините разъемы жгута. G
  10. Отвернуть гайки крепления усилителя бампера к левой и правой стойкам бампера.
  11. Извлечь усиление бампера.
  12. Отвернуть болты и гайки крепления кронштейна переднего бампера.
  13. Снимите болты и гайку, крепящие стойки бампера, затем снимите стойки бампера. K Противотуманная фара в сборе
  14. Снимите болт крепления противотуманной фары в сборе. L
  15. Вытяжная противотуманная фара в сборе. L *: Крепежные винты и зажимы бампера в сборе
  1. При снятии или установке крышки багажника положите ткань или другую прокладку на крышку багажника. Это предотвращает царапание кузова автомобиля.
  2. Приборная панель бампера выполнена из пластика. Не применяйте чрезмерную силу и обязательно держите масло подальше от нее.
  3. Регулировка крышки багажника: Отрегулируйте на шарнирной части крышки багажника для правильной посадки крышки багажника.
  4. Регулировка системы блокировки крышки багажника: Отрегулируйте ударник так, чтобы он находился в центре замка. После регулировки проверьте работу замка крышки багажника.
  5. После установки убедитесь, что крышка багажника и крышка заправщика топлива открываются плавно.

* Схему соединений см. в разделе " КРЫШКА БАГАЖНИКА И ОТКРЫВАТЕЛЬ КРЫШКИ ТОПЛИВНОГО НАПОЛНИТЕЛЯ ".

Схема №41
Схема №42
Схема №43
  1. Отверните винты, крепящие левое и правое задние крылья к приборной панели бампера.
  2. Отверните винты, крепящие левое и правое задние крылья к нижней стороне приборной панели бампера.
  3. Удалите отделку помещения багажника. См. раздел " " ОТДЕЛКА ПОМЕЩЕНИЯ БАГАЖНИКА " ". (ref-180427-S17934888062005072600000)
  4. Работая изнутри багажника, отверните гайки крепления заднего комбинированного фонаря в сборе, затем отсоедините разъемы жгута.
  5. Работая изнутри багажника, снимите домкрат, а затем отверните гайки, крепящие кронштейн домкрата. E
  6. Работая изнутри багажника, снимите болты, крепящие левое и правое задние крылья к панели бампера. F
  7. Работая изнутри багажника, отверните гайки, крепящие левое и правое задние крылья к приборной панели бампера. G
  8. Снимите зажимы, крепящие левый и правый кронштейны заднего бампера в сборе к приборной панели бампера.
  9. Извлеките заднюю панель бампера в сборе после снятия зажимов, крепящих ее, а затем отсоедините разъемы жгута боковых габаритных фонарей. J
  10. Удалите поглотитель энергии.
  11. Отвернуть гайки крепления усилителя бампера к левым и правым стойкам бампера. К.
  12. Извлечь усиление бампера.
  13. Отверните гайки, крепящие стойки бампера, затем снимите стойки бампера. L
Схема №44
Схема №45
Схема №46

Как снять корпус и отделка: снятия и установки

  1. При демонтаже передней дверной накладки обратитесь к разделу " ДВЕРНАЯ НАКЛАДКА ". (ref-180427-S08518927442005072600000)
  2. Снимите уплотнительную сетку.
  3. При демонтаже стекла передней двери руководствуйтесь требованиями, изложенными в разделе " " СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ " ". (ref-180427-S40971336922005072600000)
Схема №47
Схема №48
Схема №49
  1. Снимите крепежные болты нижнего заднего переплета (в сборе с прогоном стекла). Снимите нижний задний переплет с дверной панели и подальше от дверного замка.
  2. Снять внутреннюю накладку ручки А.
  3. Отверните винт, закрепляющий внутри рукоятки.
  4. Отсоедините качалку в зоне стыковки ручек замка.
  5. Отсоединить внутри стержень ручки со стороны дверного замка в сборе.
  6. Сдвиньте внутреннюю часть ручки назад и снимите внутреннюю часть ручки.
  7. Извлеките шток из внутренней ручки.
  8. Отсоедините стержень замка ключа и стержень наружной ручки в зоне соединения (со стороны наружной ручки).
  9. Отсоедините разъем привода замка створки.
  10. Отверните винты, крепящие дверной замок в сборе, затем снимите дверной замок в сборе.
  11. Снимите болты, крепящие наружную рукоятку, затем снимите наружную рукоятку в сборе.
Схема №50
  1. При демонтаже задней дверной накладки обратитесь к разделу " " ДВЕРНАЯ НАКЛАДКА " ". (ref-180427-S08518927442005072600000)
  2. Снимите уплотнительную сетку.
  1. При демонтаже задней дверной накладки обратитесь к разделу " " ДВЕРНАЯ НАКЛАДКА " ". (ref-180427-S08518927442005072600000)
  2. Снимите уплотнительную сетку.
  3. При демонтаже стекла задней двери обратитесь к разделу " " Стекло задней двери " ". (ref-180427-S30822475262005072600000)
Схема №51
Схема №52
  1. Снять внутреннюю накладку ручки А.
  2. Отверните винт, закрепляющий внутри рукоятки.
  3. Отсоединить внутри стержень ручки со стороны дверного замка в сборе.
  4. Отсоедините шток ручки замка (со стороны дверного замка в сборе).
  5. Используя отвертку с плоским лезвием, разверните держатель штанги. Извлеките штангу из держателя штанги.
  6. Сдвиньте внутреннюю часть ручки назад и снимите внутреннюю часть ручки.
  7. Извлеките шток из внутренней ручки.
  8. Отсоедините разъем привода замка створки.
  9. Отверните винты, крепящие дверной замок в сборе, затем снимите дверной замок в сборе.
  10. Отверните болты, крепящие наружную ручку, затем снимите наружную ручку.
ВниманиеОтключите клемму массы от батареи заранее. Отключите линию системы подушек безопасности заранее. Никогда не вмешивайтесь и не открывайте крышку подушки безопасности, так как это может отрицательно повлиять на производительность подушки безопасности. Будьте осторожны, чтобы не поцарапать подушку и другие детали.
Схема №53
Схема №54
Схема №55
ВниманиеПри снятии металлических зажимов с гирь наконечник плосколопастной отвертки оберните тряпкой. При снятии или установке бортовых рантов кузова не допускайте соприкосновения бутилового уплотнителя с гарнисажем столба.
Схема №56
Схема №57
Схема №58
  1. Снимите передние и задние сиденья (см. разделы " " ПЕРЕДНЕЕ СИДЕНЬЕ " " и " " ЗАДНЕЕ СИДЕНЬЕ " "). (ref-180427-S03658154662005072600000)(ref-180427-S12355668292005072600000)
  2. Снимите передний и задний ремни безопасности. См. статьи " Передний ремень безопасности " и " Задний ремень безопасности ".
  3. Снимите переднюю и заднюю наружные отклоняющие пластины. B D
  4. Снять переднюю и заднюю внутренние отклоняющие пластины. B C D
  5. Удалить нижнюю отделку со стороны приборной панели. E
  6. Снимите передние и задние бортики кузова.
  7. Удалить гарниры передней стойки. F
  8. Удалить верхние гарнисы центральной колонны. G
  9. Удалить нижние гирлянды центральной стойки. G H
  10. Удалить гарниры задней стойки. J
  11. Снять высокий стоп-сигнал. (Модель без заднего воздушного спойлера)
  12. Снимите финишер спинки сиденья по центру.
  13. Снимите боковые финишеры спинки сиденья.
  14. Снять задний финишер полки посылки. K L M N
  15. Снимите нижние крышки приборов.
  16. Снимите стопор педали акселератора.
  17. Удалите крючок ковра.
  18. Удалите ковер пола.

Финишер входной двери

Схема №59
Схема №60
  1. Снять внутреннюю декоративную накладку ручки. А
  2. Снимите финишер выключателя стеклоподъемника, затем отсоедините разъемы. Б
  3. Снимите винт, крепящий тяговую рукоятку, а затем снимите тяговую рукоятку.
  4. Снять маску, закрепляющую финишер передней двери.
  5. Отверните винт крепления финишера передней двери.
  6. Снимите зажимы, крепящие финишер передней двери.
  7. Подъем финишера передней двери. Отсоединение разъемов жгута. D Финишер задней двери
  8. Снять внутреннюю накладку ручки. E
  9. Снимите финишер выключателя стеклоподъемника, затем отсоедините разъем. F
  10. Снимите винт, крепящий тяговую рукоятку, а затем снимите тяговую рукоятку.
  11. Снимите зажимы, крепящие финишер задней двери.
  12. Поднимите финишер задней двери. G
ВниманиеПри снятии или установке бортовых рантов кузова не допускайте соприкосновения бутилового уплотнителя с гарнисажем столба и облицовкой верха.
  1. Снимите задние сиденья (см. " ЗАДНЕЕ СИДЕНЬЕ "). (ref-180427-S12355668292005072600000)
  2. Снимите плечевые анкерные болты. См. " Изделие " Передний ремень безопасности ".
  3. Удалите гарниры передней стойки, гарниры верхней части центральной стойки и гарниры задней стойки. См. " " БОКОВАЯ И НАПОЛЬНАЯ ОТДЕЛКА " ". (ref-180427-S01742490672005072600000)
  4. Снимите рулевое колесо. Подробнее смотрите в разделе " МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ СО СТОРОНЫ ВОДИТЕЛЯ И СПИРАЛЬНЫЙ КАБЕЛЬ ". (ref-150672-S09829845762002112000000)
  5. Отодвиньте спинку переднего сиденья.
  6. Удалите два винта с консоли крыши финишера лампы карты и крыши и вставьте инструмент для удаления, завернутый в чистую ткань, между правой стороной света карты и финишером крыши, затем отсоедините разъемы.
  7. Снимите солнцезащитные козырьки.
  8. Снимите вспомогательные захваты. B
  9. Снимите внутреннюю лампу в сборе, затем отсоедините разъемы.
  10. Снимите металлический зажим, крепящий верхнюю облицовку, затем снимите верхнюю облицовку с транспортного средства через переднюю пассажирскую сторону.
Схема №61
Схема №62
Схема №63
Схема №64
Схема №65
Схема №66

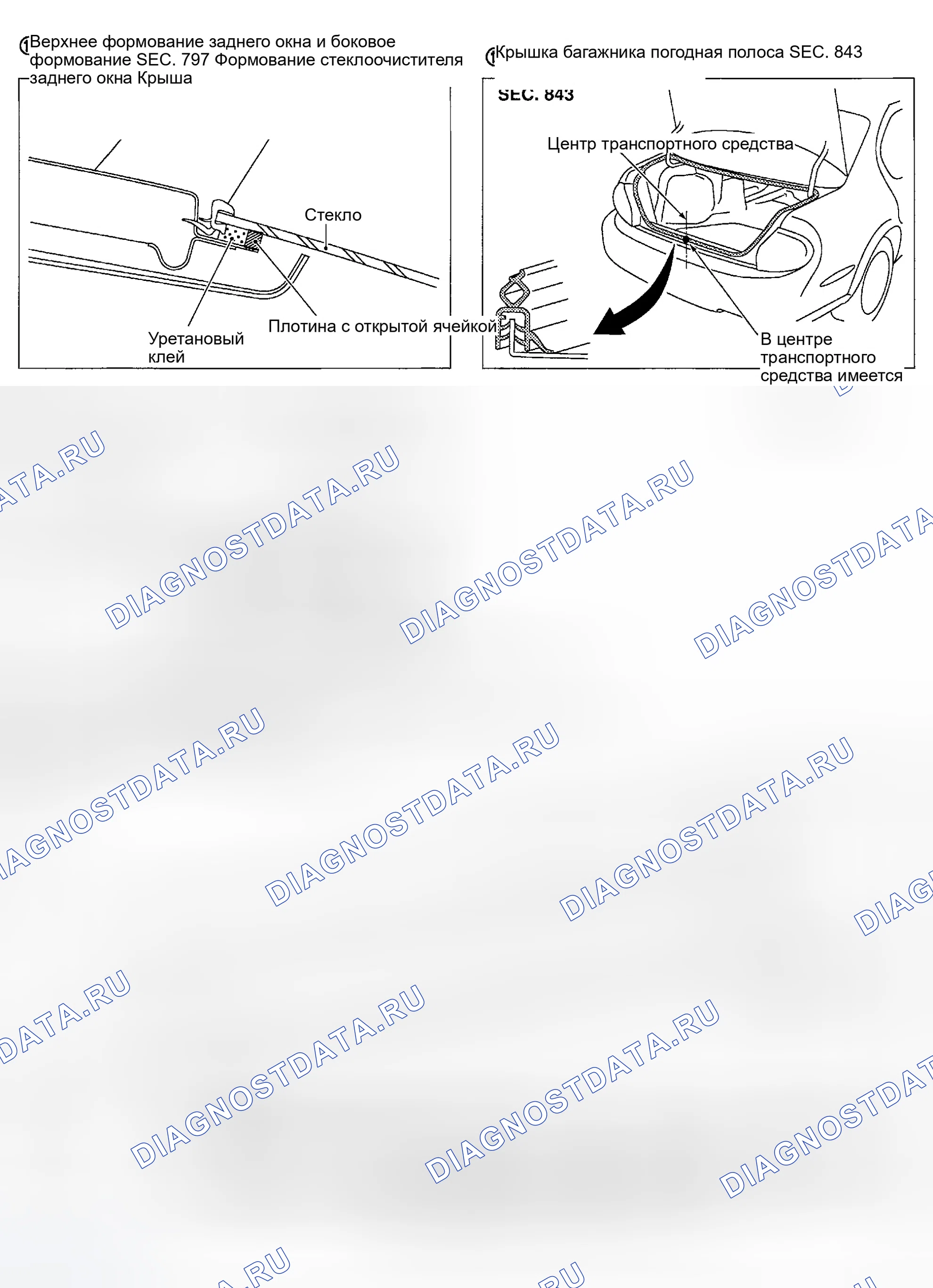

Схема №67
Схема №68
Схема №69
Схема №70
Схема №71
  1. На транспортном средстве с покрытием Hard сброс Coat используйте двухстороннюю клейкую ленту 3m Product № 4210 или эквивалентную, после грунтовки грунтовкой 3m Product No N-200 или C-100 или эквивалентной.
  1. При снятии или установке отделки сиденья осторожно обращайтесь с ней, чтобы не допустить попадания грязи и избежать повреждений.

* электросхема приведена в статье " СИЛОВОЕ КРЕСЛО.

ВниманиеПеред снятием переднего сиденья выключите выключатель зажигания, отсоедините кабель массы аккумуляторной батареи и подождите не менее 3 минут. При проверке цепи силового кресла на целостность с помощью тестера цепи не путайте его разъем с разъемом модуля боковой подушки безопасности. Такая ошибка может привести к развертыванию подушки безопасности. Не роняйте, не наклоняйте и не ударяйте по модулю боковой подушки безопасности, установленному на сиденье. Всегда обращайтесь с ним с осторожностью.
Схема №72
  1. После любой регулировки проверьте работу люка и центровку крышки.
  2. Обращайтесь с пластиной финишера и стеклянной крышкой с осторожностью, чтобы не вызвать повреждения.
  3. Желательно для легкой установки перед снятием отметить каждую точку.
ВниманиеВсегда работайте с помощником. Перед снятием полностью закройте стеклянную крышку в сборе, затем после снятия не двигайте двигатель в сборе.
Схема №73
Схема №74
Схема №75
Схема №76
Схема №77
  1. Запишите количество регулировочных прокладок, помещенных между стеклянной крышкой в сборе и звеньями и проволокой в сборе. Снимите крепежные гайки и стеклянную крышку в сборе.
  2. Отверните винты с левой и правой сторон каждого держателя ветрового дефлектора. Извлеките собачки через отверстия в рельсах, затем снимите левую и правую стороны держателя ветрового дефлектора. Снимите винты с переднего конца блока люка люка. Извлеките собачки через отверстия в раме, затем извлеките ветровой дефлектор из рамы в сборе.
  3. Снимите заградительные стопоры (2 места) с заднего конца рамы люка люка в сборе, а с заднего конца рамы люка в сборе - солнцезащитную штору.

После удаления молдингов удалите стекло с помощью фортепианной проволоки или электрорежущего инструмента и надувного мешка насоса.

ПредупреждениеПри вырезании стекла из автомобиля всегда надевайте защитные очки и тяжелые перчатки, чтобы предотвратить попадание осколков стекла в глаза или порезы рук.
ВниманиеБудьте осторожны, чтобы не поцарапать стекло при снятии. Не ставьте и не стойте стекло на его краю. Небольшие сколы могут развиться в трещины.
Схема №78
Схема №79
  1. Используйте оригинальный набор адгезива Nissan Urethane или его эквивалент и следуйте инструкциям, прилагаемым к нему.
  2. Пока уретановый клей отверждается, откройте дверное окно. Это предотвратит выдавливание стекла давлением воздуха в пассажирском салоне при закрытой двери.
  3. Формовка должна быть установлена надежно, чтобы она находилась на месте и не оставляла зазора.
  4. Сообщите клиенту, что автомобиль должен оставаться неподвижным до полного отверждения уретанового клея (предпочтительно 24 часа). Время отверждения варьируется в зависимости от температуры и влажности.
ПредупреждениеДержите тепло и открытое пламя вдали, так как грунтовки и клей огнеопасны. Материалы, содержащиеся в наборе, вредны при проглатывании и могут раздражать кожу и глаза. Избегайте контакта с кожей и глазами. Используйте в открытом, хорошо вентилируемом месте. Избегайте вдыхания паров. Они могут быть вредными при вдыхании. При вдыхании паров немедленно переместитесь в область со свежим воздухом. Вождение автомобиля до того, как уретановый клей полностью вылечится, может повлиять на работу ветрового стекла в случае аварии.
Схема №80
ВниманиеНе используйте клей, срок годности которого истек. Срок годности этого продукта ограничен шестью месяцами после даты изготовления. Тщательно соблюдайте срок годности или дату изготовления, напечатанную на коробке. Храните грунтовки и клей в прохладном, сухом месте. В идеале их следует хранить в холодильнике. Не оставляйте грунтовки или картридж с клеем без присмотра с открытыми или снятыми крышками. Транспортное средство не следует водить в течение как минимум 24 часов или до тех пор, пока уретановый клей полностью не отвердеет. Время отверждения варьируется в зависимости от температуры и более высоких значений.
Схема №81
ВниманиеБудьте осторожны, чтобы не поцарапать корпус зеркала заднего вида двери.

* Схема соединений приведена в статье " ДВЕРНОЕ ЗЕРКАЛО.

Схема №82
  1. Снимите дверную накладку. См. раздел " " ДВЕРНАЯ НАКЛАДКА " ". (ref-180427-S08518927442005072600000)
  2. Снимите внутреннюю крышку переднего угла двери.
  3. Отсоедините разъем жгута зеркал дверей.
  4. Снимите зажимы жгута дверного зеркала.
  5. Отвернуть болты крепления дверного зеркала в сборе.
  6. Снимите зеркальное стекло, не вставляйте отвертку слишком далеко.
Схема №83
Схема №84
  1. Установите основание зеркала следующим образом: Определите положение основания зеркала на лобовом стекле, измеряя от верхней части лобового стекла до верхней части основания зеркала, как показано на рисунке. Отметьте место снаружи лобового стекла восковым карандашом или эквивалентным ему. Очистите точку крепления на внутренней стороне лобового стекла с помощью насыщенного спиртом полотенца для панелей. Песок, соединяющий поверхность основания зеркала с наждачной бумагой (№ 320 или № 360). Очистите соединяющую поверхность основания зеркала с помощью насыщенного спиртом бумажного полотенца. Нанесите подлинный клеящий клей на ПОВЕРХНОСТЬ.
  2. Установите зеркало заднего вида.
Схема №85
  1. Все размеры, указанные на рисунках, являются фактическими.
  2. При использовании следящего манометра отрегулируйте оба указателя на равную длину. Затем проверьте указатели и сам манометр, чтобы убедиться в отсутствии свободной игры.
  3. При использовании измерительной ленты следует убедиться в отсутствии удлинения, скручивания или изгиба.
  4. Измерения следует производить в центре монтажных отверстий.
  5. Звездочка (*), следующая за значением в точке измерения, указывает на то, что точка измерения на другой стороне симметрично совпадает с этим значением.
  6. Координатами точек измерения являются расстояния, измеренные от стандартной линии " X ", " Y " и " Z ".
Схема №86
Схема №87
Схема №88
Схема №89
