Содержание Электросхемы Раздел: Замки дверей и противоугонная система Все разделы

Дверь и замок -- складной: Прочее Infiniti G37 IV рестайлинг

Замки дверей и противоугонная система 97 иллюстраций ~34 мин чтения

Детальный поток

  1. ПОЛУЧИТЬ ИНФОРМАЦИЮ ДЛЯ СИМПТОМА Получите подробную информацию от клиента о симптоме (состояние и окружение, когда произошел инцидент / неисправность). Проверьте рабочее состояние функции, которая работает со сбоями. ПЕРЕЙТИ К 2.
  2. Проверить FOR расшифровка кода ошибки проверить расшифровка кода ошибки for BCM и кабриолет люк крыши. Выполните следующую процедуру, если отображается расшифровка кода ошибки. Запишите расшифровка кода ошибки и заморозьте данные кадра (распечатайте их с CONSULT-III). Удалите расшифровка кода ошибки. Изучите связь между причиной, обнаруженной расшифровка кода ошибки, и симптомом, описанным клиентом. Проверьте соответствующие сервисные бюллетени для информации. Описаны ли какие-либо симптомы или описан какой-либо расшифровка кода ошибки симптом, описан расшифровка кода ошибки.
  3. ПОДТВЕРДИТЕ СИМПТОМ Подтвердите симптом, описанный клиентом. Подключите CONSULT-III к автомобилю в режиме " DATA контроль " и проверьте результаты диагностики в реальном времени. Проверьте связь между симптомом и состоянием при обнаружении симптома. ПЕРЕЙТИ К 5.
  4. ПОДТВЕРДИТЕ СИМПТОМ Подтвердите симптом, описанный клиентом. Подключите CONSULT-III к автомобилю в режиме " DATA контроль " и проверьте результаты диагностики в реальном времени. Проверьте связь между симптомом и состоянием при обнаружении симптома. ПЕРЕЙТИ К 6.
  5. ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ расшифровка кода ошибки Выполните процедуру подтверждения расшифровка кода ошибки для отображаемого расшифровка кода ошибки, а затем проверьте, что расшифровка кода ошибки обнаружен снова. В это время всегда подключайте CONSULT-III к транспортному средству и проверяйте результаты диагностики в режиме реального времени. Если обнаружены два или более коды неисправностей (DTC) (расшифровка кода ошибки), обратитесь к " расшифровка кода ошибки проверка CHART " (BCM) ", расшифровка кода ошибки INSPPECTION PRIORITY CHART " (складная крыша). (ref-336737-S12888169862009072900000)(ref-336737-S40060365322009072900000)(ref-336707-S32141518362009072900000)
  6. ОБНАРУЖЕНИЕ НЕИСПРАВНОЙ СИСТЕМЫ ПУТЕМ ДИАГНОСТИКИ СИМПТОМОВ Обнаружение неисправной системы в соответствии с ДИАГНОЗОМ СИМПТОМОВ на основе подтвержденного симптома на шаге 4 и определение порядка диагностики неисправностей на основе возможных причин и симптомов. ПЕРЕЙТИ К 7.
  7. ОБНАРУЖЕНИЕ НЕИСПРАВНОЙ ЧАСТИ С ПОМОЩЬЮ ПРОЦЕДУРЫ ДИАГНОСТИКИ Проверить в соответствии с Процедурой диагностики системы. ПРИМЕЧАНИЕ: Процедура диагностики, описанная на основе проверки разомкнутой цепи. Проверка короткого замыкания также требуется для проверки цепи в Процедуре диагностики. Обнаружена ли неисправная часть? ДА: ПЕРЕЙТИ К 8. НЕТ: Проверить напряжение соответствующих выводов BCM и выдвижного блока управления с жестким верхом с помощью CONSULT-III.
  8. ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНУЮ ЧАСТЬ Отремонтируйте или замените неисправную часть. Снова подсоедините части или разъемы, отсоединенные во время процедуры диагностики, после ремонта и замены. Проверьте наличие расшифровка кода ошибки. Если расшифровка кода ошибки отображается, сотрите его. ПЕРЕЙДИТЕ К 9.
  9. ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА При обнаружении расшифровка кода ошибки на шаге 2 снова выполните процедуру подтверждения расшифровка кода ошибки или проверку функции компонента, а затем проверьте, что неисправность была надежно устранена. Когда симптом был описан клиентом, обратитесь к подтвержденному симптому на шаге 3 или 4 и проверьте, что симптом не обнаружен. Симптом появляется снова? ДА (расшифровка кода ошибки обнаружен): GO TO 7. ДА (симптом остается): GO TO 6. НЕТ: ОСМОТР:

Дополнительное обслуживание при замене блока управления: Специальное требование к ремонту

См. руководство по эксплуатации CONSULT-III NATS-IVIS / NVIS.

Схема №99

Выключатель блокировки и разблокировки дверей

  1. Выключатель блокировки и разблокировки двери (со стороны водителя) встроен в главный выключатель стеклоподъемника.
  2. Выключатель блокировки и разблокировки двери (со стороны пассажира) встроен в под-выключатель стеклоподъемника.
  3. Блокируются с блокировкой работы выключателя блокировки и разблокировки дверей, приводы блокировки дверей всех дверей и привод блокировки топливной крышки.
  4. Сблокированные с операцией разблокировки выключателя блокировки и разблокировки дверей, приводы блокировки дверей всех дверей и привод блокировки топливной крышки разблокированы.

Переключатель цилиндра дверного ключа

  1. Когда дверной ключ вставлен в цилиндр дверного ключа со стороны водителя, поворачивая его в положение " ЗАМОК ", запирает привод дверного замка всех дверей и привод замка топливной крышки.
  2. Когда ключ двери вставлен в цилиндр дверного ключа со стороны водителя, поверните его в положение " РАЗБЛОКИРОВАТЬ " после разблокировки двери со стороны водителя, снова поверните его в положение " РАЗБЛОКИРОВАТЬ " в течение 60 секунд после первой операции разблокировки. - (ВЫБОРОЧНАЯ ОПЕРАЦИЯ РАЗБЛОКИРОВКИ) Выборочный режим работы разблокировки может быть изменен с помощью режима " УСТАНОВКА БЛОКИРОВКИ ДВЕРИ-РАЗБЛОКИРОВКИ " в " ПОДДЕРЖКА РАБОТЫ ". См. " ДВЕРНОЙ ЗАМОК: ФУНКЦИЯ CONSULT-III (BCM - ДВЕРЬ). (ref-336737-S16969915372009072900000)

Функция напоминания ключа

Когда замок двери и переключатель разблокировки работают, когда интеллектуальный ключ вставлен в ключевой слот, и любая дверь открыта, дверь запирается один раз, но сразу же отпирается. Эта операция предотвращает интеллектуальный ключ от оставления в автомобиле.

Дверной ключ цилиндровый переключатель функции стеклоподъемника

Цилиндр со стороны водителя с ключом замок / разблокировка может активировать работу стеклоподъемника UP / DOWN со стороны водителя и пассажира. См. " " ОПИСАНИЕ СИСТЕМЫ " ". (ref-336716-S32294151812009072900000)

Функция управления лампами в помещении

Управление лампой внутреннего помещения осуществляется в соответствии с состоянием блокировки / разблокировки двери, см. " " ОПИСАНИЕ СИСТЕМЫ " ". (ref-336753-S18514029992009072900000)

Схема №100

Зона обнаружения наружной антенны с ключом.

Зона обнаружения наружной ключевой антенны функции блокировки / разблокировки двери находится в диапазоне приблизительно 80 см (31,50 дюйма), окружающей ручки дверей водителя и пассажира (1). Однако этот рабочий диапазон зависит от условий окружающей среды.

Схема №101

Функция селективной разблокировки.

Работа замка

При подаче сигнала замок от переключателя запроса двери (со стороны водителя или пассажира) все двери и топливная крышка блокируются.

Операция разблокировки

  1. Когда сигнал РАЗБЛОКИРОВКИ передается от переключателя запроса двери со стороны водителя, дверь со стороны водителя и топливная крышка разблокируются. Когда другой сигнал РАЗБЛОКИРОВКИ передается в течение 60 секунд, дверь со стороны пассажира разблокируется.
  2. Когда передается сигнал РАЗБЛОКИРОВКИ от переключателя запроса двери со стороны пассажира, дверь со стороны пассажира разблокируется. Когда в течение 60 секунд передается другой сигнал РАЗБЛОКИРОВКИ, дверь со стороны водителя и топливная крышка разблокируются.

Выборочный режим работы разблокировки может быть изменен с помощью режима " УСТАНОВКА БЛОКИРОВКИ-РАЗБЛОКИРОВКИ ДВЕРИ " в " ПОДДЕРЖКЕ РАБОТЫ ". См. раздел " " БЛОКИРОВКА ДВЕРИ: ФУНКЦИЯ CONSULT-III (BCM - БЛОКИРОВКА ДВЕРИ) " ". (ref-336737-S16969915372009072900000)

ФУНКЦИЯ НАПОМИНАНИЯ ОБ ОПАСНОСТИ И ЗУММЕРЕ

Во время блокировки, разблокировки, работы с каждым переключателем запроса двери лампочки предупреждения об опасности и зуммер с предупреждением Intelligent ключ мигают или гудят в качестве напоминания.

Когда двери заблокированы, разблокированы каждым переключателем запроса двери, BCM выдает звуковой сигнал в качестве напоминания и мигает.

Рабочая функция оповещения об опасности и зуммере

ОперацияМигает лампа предупреждения об опасностиИнтеллектуальная клавиша предупредительный зуммер
ОткрытьОднаждыОднажды
ЗамокДваждыДважды

СХЕМА РАБОТЫ ПО БЛОКИРОВКЕ / РАЗБЛОКИРОВКЕ

Напоминание об опасности и зуммере не работает в следующих условиях.

  1. Включенное положение выключателя зажигания
  2. Дверь открыта (только работа замка)

Как изменить режим напоминания об опасности и зуммере

См. раздел " " ИНТЕЛЛЕКТУАЛЬНАЯ КЛАВИША: ФУНКЦИЯ CONSULT-III (BCM - ИНТЕЛЛЕКТУАЛЬНАЯ КЛАВИША) " ". (ref-336737-S38511418882009072900000)

Функция автоматической блокировки дверей

После того, как дверь разблокирована переключателем запроса двери и если 60 секунд или более проходит без выполнения следующей операции, все двери и крышка топливного наполнителя автоматически блокируются. Однако функция проверки работы не активируется.

Условия эксплуатацииВыключатель двери включен (дверь открыта) Дверь заблокирована Нажимной выключатель нажат Интеллектуальный ключ вставлен в ключевой слот

ФУНКЦИОНАЛЬНАЯ СХЕМА АВТОМАТИЧЕСКОЙ БЛОКИРОВКИ ДВЕРЕЙ

Режим автоматической блокировки дверей может быть изменен в режиме " AUTO замок SET " в " WORK SUPPORT ". См. раздел " " ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ: CONSULT-III FUNCTION (BCM - ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ) " ". (ref-336737-S38511418882009072900000)

Открыватель крышки багажника

  1. Когда BCM обнаруживает, что нажат переключатель запроса на открывание крышки багажника, он активирует антенну внешнего ключа (задний бампер) и антенну внутреннего ключа и передает сигнал запроса на интеллектуальный ключ. А затем проверяет, что интеллектуальный ключ находится рядом с крышкой багажника.
  2. Если интеллектуальный ключ находится в зоне обнаружения антенны с внешним ключом, он принимает сигнал запроса и передает сигнал идентификации ключа в BCM через приемник удаленного бесключевого доступа.
  3. BCM принимает сигнал ИД ключа и сравнивает его с зарегистрированным ИД ключа.
  4. BCM передает сигнал запроса на открытие крышки багажника в выдвижной блок управления с жестким верхом и одновременно 4 раза звучит предупреждающий зуммер Intelligent ключ (остаток зуммера).
  5. Выдвижной блок управления жестким верхом передает сигнал запроса на открытие крышки багажника на открывание крышки багажника.
  6. Когда крышка багажника открыта, система автоматического закрытия крышки багажника выполняет операцию ожидания для следующей операции закрытия крышки багажника. Для получения информации о системе автоматического закрытия крышки багажника см. " " ОПИСАНИЕ СИСТЕМЫ " ". (ref-336737-S16965819882009072900000)

Напоминание зуммера не действует, если выключатель зажигания находится в положении ON (ВКЛ).

Как изменить режим напоминания зуммера

С CONSULT-III

См. раздел " " ИНТЕЛЛЕКТУАЛЬНАЯ КЛАВИША: ФУНКЦИЯ CONSULT-III (BCM - ИНТЕЛЛЕКТУАЛЬНАЯ КЛАВИША) " ". (ref-336737-S38511418882009072900000)

Зона обнаружения антенны с внешним ключом для функции открытия багажника находится в диапазоне приблизительно 80 см (31,50 дюйма) вокруг центра заднего бампера (1). Однако этот рабочий диапазон зависит от условий окружающей среды.

Схема №102

Функция блокировки / разблокировки дверей

  1. При нажатии кнопки блокировки / разблокировки двери интеллектуального ключа сигнал блокировки или разблокировки передается из интеллектуального ключа в BCM через приемник удаленного бесключевого доступа.
  2. Когда BCM получает сигнал блокировки / разблокировки двери, он приводит в действие все приводы блокировки двери и привод блокировки топливной крышки, аварийную лампу (блокировка: 2 раза, разблокировка: 1 раз) и звуковой Лчм-сигнал на IPDM E / R одновременно в качестве напоминания.
  3. IPDM E / R выдает звуковой сигнал (блокировка: 2 раза) в качестве напоминания
  1. При передаче сигнала замок от Intelligent ключ все двери и топливная крышка блокируются.
  2. При однократной передаче сигнала разблокировка с интеллектуального ключа дверь со стороны водителя и топливная крышка разблокируются.
  3. Затем, если сигнал РАЗБЛОКИРОВКА передается от интеллектуального ключа снова в течение 60 секунд, все остальные двери разблокируются.

Выборочный режим работы разблокировки может быть изменен с помощью режима " УСТАНОВКА БЛОКИРОВКИ-РАЗБЛОКИРОВКИ ДВЕРИ " в " ПОДДЕРЖКЕ РАБОТЫ ". См. раздел " " БЛОКИРОВКА ДВЕРИ: ФУНКЦИЯ CONSULT-III (BCM - БЛОКИРОВКА ДВЕРИ) " ". (ref-336737-S16969915372009072900000)

Функция открывания багажника

  1. При нажатии кнопки доступа к внешней линии интеллектуальной клавиши сигнал открытия крышки внешней линии передается от интеллектуальной клавиши в BCM через приемник удаленного доступа без ключа.
  2. BCM передает сигнал запроса на открытие крышки багажника в выдвижной блок управления с жестким верхом.
  3. Выдвижной жесткий верхний блок управления передает сигнал запроса на открытие крышки багажника на исполнительный механизм открывания крышки багажника. Крышка багажника открыта.
  4. Когда крышка багажника открыта, система автоматического закрытия крышки багажника выполняет операцию ожидания для следующей операции закрытия крышки багажника. Для получения информации о системе автоматического закрытия крышки багажника см. " " ОПИСАНИЕ СИСТЕМЫ " ". (ref-336737-S16965819882009072900000)

Функция напоминания об опасности и звуковом сигнале

Когда двери блокируются или разблокируются интеллектуальным ключом, BCM мигает предупреждающими лампами в качестве напоминания и передает звуковой Лчм-сигнал на IPDM E / R. IPDM E / R издает звуковой сигнал в качестве напоминания.

Напоминание о риске и сирене имеет режим Лчм-сигнала (режим С) и режим без Лчм-сигнала (режим S).

Рабочая функция напоминания об опасности и сирене

Режим СРежим S
Интеллектуальное управление ключамиЗамокОткрытьБагажник открытЗамокОткрытьБагажник открыт
Мигает лампа предупреждения об опасностиДваждыОднаждыДважды
Роговой звукОднажды

ФУНКЦИОНАЛЬНАЯ КАРТА ОПАСНОСТИ И ЗВУКОВОГО СИГНАЛА

Напоминание об опасности и сирене не работает в следующем состоянии.

  1. Включенное положение выключателя зажигания
  2. Дверь открыта (только работа замка)

Как изменить режим напоминания об опасности и сирене

С CONSULT-III

См. раздел " " ИНТЕЛЛЕКТУАЛЬНАЯ КЛАВИША: ФУНКЦИЯ CONSULT-III (BCM - ИНТЕЛЛЕКТУАЛЬНАЯ КЛАВИША) " ". (ref-336737-S38511418882009072900000)

Без CONSULT-III

Если сигналы замок (блокировка) и разблокировка (разблокировка) посылаются с интеллектуального ключа одновременно более 2 секунд, режим напоминания об опасности и звуковом оповещении изменяется, и мигает лампа предупреждения об опасности и звуковые оповещения в соответствии со следующими пунктами:

Схема №103

После того, как дверь разблокирована с помощью кнопки интеллектуального ключа, и если 60 секунд или более проходит без выполнения следующей операции, все двери и крышка топливного бака автоматически блокируются. Однако функция проверки работы не активируется.

Условия эксплуатацииВыключатель двери включен (дверь открыта) Дверь заблокирована Нажимной выключатель нажат Интеллектуальный ключ вставлен в ключевой слот

ФУНКЦИОНАЛЬНАЯ СХЕМА АВТОМАТИЧЕСКОЙ БЛОКИРОВКИ ДВЕРЕЙ

Режим автоматической блокировки дверей может быть изменен в режиме " AUTO замок SET " в " WORK SUPPORT ". См. раздел " " ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ: CONSULT-III FUNCTION (BCM - ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ) " ". (ref-336737-S38511418882009072900000)

Способ предупреждения.

В следующей таблице приведены способы подачи сигнала тревоги или предупреждения с утором.

Информационный дисплей (комбинационный измеритель), индикатор " ключ " или индикатор ключевого слота при выполнении условий предупреждения.

ПРЕДУПРЕЖДАЮЩАЯ / ИНФОРМАЦИОННАЯ ФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка включения / выключения - Кнопка выключения / выключения / выключения - Кнопка включения / выключения - Кнопка выключения / выключения / выключения / выключения (1) - Кнопка выключения / выключения / выключения / выключения (1 / выключения / выключения / выключения (1) - - - - - - - - Кнопка открытия / выключения / выключения (1 - - открывания / выключения (1 - - - открывания - открывания двери - открывания - открывания двери - открывания - открывания двери - открывания двери - открывания

Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
Схема №111

Предохранительный

Для блока управления закрытием багажника используется функция отказоустойчивости. См. раздел " Отказоустойчивость ". (ref-336737-S13163056812009072900000)

Схема №112

Данные Стоп-Кадра (Ffd)

BCM регистрирует следующее состояние транспортного средства в момент обнаружения конкретного расшифровка кода ошибки и отображает его на CONSULT-III.

Пункт экрана CONSULTИндикация / ЕдиницаОписание
Скорость транспортного средстваКм/чСкорость транспортного средства в момент обнаружения конкретного расшифровка кода ошибки
Одо / счетчик отключенияКмОбщий пробег (значение одометра) момента обнаружения конкретного расшифровка кода ошибки
Состояние транспортного средстваSLEEP > замок (СОН > БЛОКИРОВКА)Состояние положения питания в момент обнаружения конкретного расшифровка кода ошибкиПри переводе BCM из режима пониженного энергопотребления в нормальный режим (положение питания - " замок ").
SLEEP (СОН) > OFF (ВЫКЛ)При переводе BCM из режима пониженного энергопотребления в нормальный режим (положение питания " OFF ").
Замок > ACC (БЛОКИРОВКА > ACC)При повороте источника питания из положения " замок " в положение " ACC "
ACC > ВКЛ.При повороте источника питания с " ACC " на " IGN "
RUN > ACC (Запуск > ACC)При повороте источника питания из положения " RUN " в положение " ACC " (транспортное средство останавливается, и рычаг селектора находится за исключением положения P).
CRANK > RUN (ПРОКРУТКА > ЗАПУСК)При повороте источника питания из положения " ПРОКРУТКА " в положение " РАБОТА " (От прокрутки двигателя до запуска)
RUN > URGENT (ПУСК > СРОЧНО)При повороте источника питания из положения " RUN " в положение " ACC " (аварийный останов)
ACC > ВЫКЛ.При повороте источника питания из положения " ACC " в положение " OFF "
OFF > замок (ОТКЛ. > БЛОКИРОВКА)При переводе питания из положения " OFF " в положение " замок "
ВЫКЛ. > ACCПри переводе источника питания из положения " ВЫКЛ " в положение " ACC "
ВКЛ. > ПРОКРУТКАПри повороте источника питания из положения " IGN " в положение " CRANKING "
ВЫКЛ. > СПЯЩИЙ РЕЖИМПри переводе BCM из нормального режима (положение питания " OFF ") в режим пониженного энергопотребления
Замок (блокировка) > SLEEP (сон)При переводе BCM из нормального режима (положение питания " замок ") в режим пониженного энергопотребления
LOCKПоложение питания - " замок " (Выключатель зажигания ОТКЛ с рулевым управлением заблокирован).
OFFПоложение питания - " ОТКЛ " (Выключатель зажигания ОТКЛ с рулевым управлением разблокирован).
ACCПоложение источника питания - " ACC " (выключатель зажигания ACC)
ONПоложение питания - " IGN " (Выключатель зажигания включен при остановленном двигателе)
РАБОТА ДВИГАТЕЛЯПоложение источника питания " RUN " (Выключатель зажигания включен при работающем двигателе)
ПРОВОРОТПоложение питания " ПРОКРУТКА " (При прокрутке двигателя)
Счетчик IGN0 - 39Количество раз, когда выключатель зажигания включается после обнаружения расшифровка кода ошибки Число равно 0, когда теперь обнаружена неисправность. Число увеличивается как 1 -- > 2 -- > 3... 38 -- > 39 после возвращения в нормальное состояние всякий раз, когда выключатель зажигания ВЫКЛ -- > ВКЛ. Число фиксируется на 39, пока результаты самодиагностики не будут стерты, если оно превышает 39.

ОПИСАНИЕ СОСТОЯНИЯ ТРАНСПОРТНОГО СРЕДСТВА

Функция BCM CONSULT-III

CONSULT-III выполняет следующие функции по связи CAN с BCM.

Режим диагностикиОписание функции
ПОДДЕРЖКА РАБОТИзменение настроек для каждой системной функции
МОНИТОР ДАННЫХОтображаются входные / выходные сигналы BCM
АКТИВНЫЕ ИСПЫТАНИЯСигналы, используемые для активации каждого устройства, принудительно подаются от BCM

ФУНКЦИОНАЛЬНАЯ СХЕМА РЕЖИМА ДИАГНОСТИКИ

Поддержка работ

Позиция монитораОписание
КОМПЛЕКТ ЗАМКОВ-РАЗБЛОКИРОВОК ДВЕРЕЙРежим функции селективной разблокировки может быть изменен на operate (ON) или not operate (OFF) в этом режиме
АВТОМАТИЧЕСКИЙ ВЫБОР БЛОКИРОВКИ ДВЕРИРежим функции автоматической блокировки дверей может быть выбран из следующих в этом режиме Vh SPD: Все двери блокируются, когда скорость автомобиля более 24 км / ч (15 миль в час) P диапазон (1): Все двери блокируются при переводе рычага селектора из положения P в положение, отличное от положения P
ВЫБОР АВТОМАТИЧЕСКОЙ РАЗБЛОКИРОВКИ ДВЕРИРежим функции автоматической разблокировки дверей можно выбрать из следующих в режиме РЕЖИМ 1: Все двери разблокируются при смене положения питания с ВКЛ на ВЫКЛ РЕЖИМ 2 (1): Все двери разблокируются при переводе рычага селектора из любого положения, отличного от положения Р в положение Р РЕЖИМ 3: Дверь со стороны водителя разблокируется при смене положения питания с ВКЛ на ВЫКЛ РЕЖИМ 4 (1): Дверь со стороны водителя разблокируется при переводе рычага селектора из любого другого положения, отличного от Р В положение Р
УСТАНОВКА АВТОМАТИЧЕСКОЙ БЛОКИРОВКИ / РАЗБЛОКИРОВКИАвтоматический режим функции блокировки / разблокировки двери можно выбрать из следующих в этом режиме Выкл.: неоперативный Только разблокировка: операция разблокировки двери только Блокировка Только: операция блокировки двери только Блокировка / разблокировка: операция блокировки / разблокировки
(1) Для моделей M / T можно выбрать блокировку двери в диапазоне P, но функция автоматической блокировки / разблокировки двери не работает.
(1)Для моделей M / T можно выбрать блокировку двери с диапазоном P, но функция автоматической блокировки / разблокировки двери не работает.

НАИМЕНОВАНИЕ КОНТРОЛИРУЕМОГО ИЗДЕЛИЯ

Монитор данных

Элемент монитораСодержание
REQ Sw-DRИндикация [ВКЛ / ВЫКЛ] состояния переключателя запроса двери (со стороны водителя)
REQ Sw-AS (ТРЕБУЕТСЯ ПО-АС)Индикация [ВКЛ. / ВЫКЛ.] состояния переключателя запроса двери (со стороны пассажира)
REQ Sw-Bd / TrИндикация [ON / OFF] состояния переключателя запроса открывания крышки багажника
ДВЕРЦА Sw-DRИндикация [ON / OFF] состояния переключателя передней двери (со стороны водителя)
ДВЕРЦА Sw-ASИндикация [ON / OFF] состояния переключателя передней двери (со стороны пассажира)
ДВЕРЬ SW-RRПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться
ДВЕРЬ Sw-RlПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться
ДВЕРЦА Sw-BkПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться
CDL замок SwИндицируемое [ВКЛ / ВЫКЛ] состояние сигнала блокировки от выключателя отпирания замка створки
CDL разблокировка SwИндицируемое [ВКЛ / ВЫКЛ] состояние сигнала разблокировки от выключателя разблокировки замка створки
КЛЮЧЕВОЙ ЦИЛ. Lk-SwИндикация [ВКЛ. / ВЫКЛ.] состояния сигнала блокировки от цилиндра дверного ключа
КЛЮЧЕВОЙ ЦИЛ Un-SwИндикация [ВКЛ / ВЫКЛ] состояния сигнала разблокировки от цилиндра ключа двери
NOTE
Этот элемент отображается, но не может отслеживаться
NOTE
Этот элемент отображается, но не может отслеживаться
NOTE
Этот элемент отображается, но не может отслеживаться

КОНТРОЛЬНАЯ ПОЗИЦИЯ

Позиция монитораОписание
ПОДТВЕРЖДЕНИЕ КОДА ФОБ КЛЮЧАМожно проверить, зарегистрирован ли код идентификации интеллектуального ключа в этом режиме.
AUTO замок SET (Автоматическая блокировка)Время автоматической блокировки двери может быть изменено в этом режиме РЕЖИМ 1: 1 минута РЕЖИМ 2: 5 минут РЕЖИМ 3: 30 секунд РЕЖИМ 4: 2 минуты
БЛОКИРОВКА / РАЗБЛОКИРОВКА С ПОМОЩЬЮ I-КЛЮЧАФункция блокировки / разблокировки двери переключателем запроса двери (со стороны водителя и пассажира) может быть изменена для работы (ВКЛ.) или не работать (ВЫКЛ.) в этом режиме
ЗАПУСК ДВИГАТЕЛЯ I-ключРежим функции запуска двигателя может быть изменен на " работает " (ON) или " не работает " (OFF) на этом режиме
ЛЮК БАГАЖНИКА / СТЕКЛЯННЫЙ ЛЮК ОТКРЫТРежим функции напоминания зуммера переключателем запроса открывания крышки багажника может быть изменен на " работает " (ON) или " не работает " (OFF) в этом режиме
УСТАНОВКА АВАРИЙНОЙ СИГНАЛИЗАЦИИВремя нажатия кнопки аварийной сигнализации на кнопке дистанционного управления Intelligent ключ может быть выбрано из следующего с этим режимом MODE 1: 0.5 sec MODE 2: Non-operation MODE 3: 1.5 sec
КОМПЛЕКТ ДЛЯ СПУСКА ПЛАСТОВОЙ ВОДЫВремя нажатия кнопки разблокировки на кнопке Intelligent ключ можно выбрать из следующих с этим режимом MODE 1: 3 sec MODE 2: Non-operation MODE 3: 5 sec
ЗАДЕРЖКА ОТКРЫТИЯ МАГИСТРАЛИНажатие кнопки внешней линии на кнопку интеллектуальной клавиши может быть выбрано следующим образом в этом режиме MODE 1: Нажмите и удерживайте MODE 2: Дважды нажмите и удерживайте MODE 3: Нажмите и удерживайте или дважды нажмите
Lo-BATT OF ключ FOB WARN (ПРЕДУПРЕЖДЕНИЕ О БЛОКИРОВКЕ БРЕЛОКА)Режим предупреждения о низком заряде батареи интеллектуального ключа может быть изменен для работы (ВКЛ) или не работать (ВЫКЛ) с этим режимом
БЛОКИРОВКА ОТ КЛЮЧА В ФУНКЦИИРежим функции напоминания о нажатии клавиши может быть изменен на " работает " (ON) или " не работает " (OFF) в этом режиме
ОТВЕТ ОБ ОПАСНОСТИРежим функции напоминания об опасности может быть выбран из следующих с этим режимом ТОЛЬКО БЛОКИРОВКА: Работа блокировки двери ТОЛЬКО РАЗБЛОКИРОВКА: Работа разблокировки двери только БЛОКИРОВКА / РАЗБЛОКИРОВКА: Работа блокировки / разблокировки ВЫКЛ.: Не работает
ЗАМОК ANS BACK I-ключФункция напоминания зуммера (работа замка) режим с помощью переключателя запроса двери (со стороны водителя и пассажира) может быть выбран из следующих с помощью этого режима Роговой чирп: Звуковой гудок Зуммер: Звук Интеллектуальный ключ предупреждающий зуммер ВЫКЛ: Не работает
ANS BACK I-ключ РАЗБЛОКИРОВКАРежим функции напоминания зуммера (операция разблокировки) с помощью переключателя запроса двери может быть изменен на " работает " (ON) или " не работает " (OFF) в этом режиме
ВЫХОД ДЛЯ КОРОТКОЙ ПРОКРУТКИСтартерный двигатель может работать в течение времени ниже 70 мсек 100 мсек 200 мсек
ВНУТРЕННЯЯ ДИАГНОСТИКА МУРАВЬЕВЭта функция позволяет внутри ключ антенны самодиагностики
СИРЕНА С ЗАМКОМ БЕЗ КЛЮЧАРежим функции звукового напоминания с помощью кнопки интеллектуальной клавиши может быть изменен на рабочий (ON) или нерабочий (OFF) в этом режиме

СХЕМА ОПИСАНИЯ ОБЪЕКТА МОНИТОРИНГА

Результат SELF-DIAG

См. раздел " " Индекс расшифровка кода ошибки " ". (ref-336737-S40969737212009072900000)

Элемент монитораСостояние
REQ Sw-DRПоказывает состояние [ВКЛ / ВЫКЛ] переключателя запроса двери (со стороны водителя)
REQ Sw-AS (ТРЕБУЕТСЯ ПО-АС)Показывает состояние [ВКЛ / ВЫКЛ] переключателя запроса двери (со стороны пассажира)
REQ Sw-Bd / TrСостояние [ON / OFF] переключателя запроса на открытие крышки багажника
PUSH SwПоказывает состояние [ВКЛ / ВЫКЛ] кнопочного выключателя зажигания
IGN RLY2-F/BПоказывает состояние [ВКЛ / ВЫКЛ] реле зажигания 2
ACC RLY-FbПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться
Sw сцепления (1)Показывает состояние переключателя сцепления [ON / OFF] (вкл / выкл)
ТОРМОЗ Sw 1Показывает состояние [ВКЛ / ВЫКЛ] (3) источника питания тормозного переключателя
ТОРМОЗНАЯ СИСТЕМА Sw 2Показывает состояние [ВКЛ / ВЫКЛ] тормозного переключателя
DETE / CANCL ПО (2)Показывает состояние [ВКЛ / ВЫКЛ] положения P
SFT Pn / N Sw (2)Показывает состояние [ВКЛ / ВЫКЛ] положения P или N
S / L-замокПоказывает состояние [ON / OFF] блока блокировки рулевого управления (замок)
S / L-РАЗБЛОКИРОВКАПоказывает состояние [ON / OFF] (вкл / выкл) блока блокировки рулевого управления (разблокировка)
РЕЛЕ S / L-F / BПоказывает состояние [ВКЛ / ВЫКЛ] реле блокировки рулевого управления
UNLK SEN-DR (РАЗБЛОКИРОВКА СЕН-ДР)Состояние [ON / OFF] (ВКЛ / ВЫКЛ) двери водителя
PUSH Sw-IPDMПоказывает состояние [ВКЛ / ВЫКЛ] кнопочного выключателя зажигания
IGN RLY1-F/BПоказывает состояние [ВКЛ / ВЫКЛ] реле зажигания 1
DETE Sw-IPDM (2)Показывает состояние [ВКЛ / ВЫКЛ] положения P
SFT Pn-IPDM (2)Показывает состояние [ВКЛ / ВЫКЛ] положения P или N
SFT P-MET (2)Показывает состояние [ВКЛ / ВЫКЛ] положения P
SFT N-MET (2)Показывает состояние [ВКЛ / ВЫКЛ] позиции N
СОСТОЯНИЕ ДВИГАТЕЛЯСостояние [STOP / Остановка двигателя / CRANK / RUN] (останов / остановка / прокрутка / работа) двигателя
S / L замок-IPDMПоказывает состояние [ON / OFF] блока блокировки рулевого управления (замок)
С / Л UNLK-IPDMПоказывает состояние [ON / OFF] (вкл / выкл) блока блокировки рулевого управления (разблокировка)
РЕЛЕ S / L-REQПоказывает состояние [ВКЛ / ВЫКЛ] реле блокировки рулевого управления
СКОРОСТЬ Veh 1Отображение сигнала скорости транспортного средства, полученного от комбинированного измерителя, в виде численного значения [км / ч]
СКОРОСТЬ Veh 2Отображение сигнала скорости транспортного средства, полученного от АБС или VDC или блок управления трансмиссией (TCM) (блок управления трансмиссией), в виде численного значения [км / ч]
ДВЕРЦА STAT-DRСостояние [замок / READY / разблокировка] (блокировка / готовность / разблокировка) двери на стороне водителя
ДВЕРЦА STAT-ASСостояние [замок / READY / разблокировка] (блокировка / готовность / разблокировка) двери со стороны пассажира
ID OK ФЛАГУказывает состояние [SET / RESET] идентификатора клавиши
PRMT ENG STRT (ПРАВ.Показывает состояние [SET / RESET] (установка / сброс) возможности запуска двигателя
PRMT RKE STRTПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться
КЛЮЧЕВОЙ Sw-СЛОТСостояние [ON / OFF] (вкл / выкл) ключевого слота
TRNK / HAT MntrСостояние [ON / OFF] крышки багажника
РКЕ-ЗАМОКПоказывает состояние [ON / OFF] (вкл / выкл) сигнала замок (блокировка) от интеллектуального ключа
RKE-РАЗБЛОКИРОВКАСостояние [ON / OFF] (вкл / выкл) сигнала разблокировка (разблокировка) от интеллектуальной клавиши
RKE-Tr / BdПоказывает состояние [ВКЛ / ВЫКЛ] сигнала TRUNK LID обрыв (КРЫШКА БАГАЖНИКА ОТКРЫТА) от интеллектуальной клавиши
RKE-PANICУказывает на состояние [ON / OFF] кнопки PANIC интеллектуальной клавиши
RKE-P / W ОТКР.Показывает состояние [ВКЛ / ВЫКЛ] сигнала P / W DOWN от интеллектуальной клавиши
РЕЖИМ RKE-MODE CHGПоказывает состояние [ON / OFF] (вкл / выкл) сигнала MODE CHANGE (изменение режима) от интеллектуальной клавиши
RKE OPE COUN1Когда удаленный бесключевой входной приемник принимает сигнал, передаваемый во время работы на интеллектуальном ключе, числовое значение начинает изменяться
RKE OPE COUN2ПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться
ОБРАТНЫЙ Sw (1)Показывает состояние [ВКЛ / ВЫКЛ] позиции R
(1) Он отображается, но не работает на моделях A / T. (2) Он отображается, но не работает на моделях M / T. (3) OFF отображается, когда педаль тормоза нажата, в то время как источник питания тормозного переключателя выключен.
NOTE
Этот элемент отображается, но не может отслеживаться
NOTE
Этот элемент отображается, но не может отслеживаться
NOTE
Этот элемент отображается, но не может отслеживаться
(1)Он отображается, но не работает на моделях A / T.
(2)Он отображается, но не работает на моделях M / T.
(3)OFF отображается при нажатии на педаль тормоза, в то время как питание тормозного переключателя выключено.

КОНТРОЛЬНАЯ ПОЗИЦИЯ

CONSULT-III выполняет следующие функции по связи CAN с BCM.

Режим диагностикиОписание функции
МОНИТОР ДАННЫХОтображаются входные / выходные сигналы BCM

ФУНКЦИОНАЛЬНАЯ СХЕМА РЕЖИМА ДИАГНОСТИКИ

Элемент монитораСодержание
PUSH SwПоказывает состояние [ON / OFF] (вкл / выкл) нажимного переключателя
UNLK SEN-DR (РАЗБЛОКИРОВКА СЕН-ДР)Показывает состояние [ВКЛ / ВЫКЛ] датчика разблокировки
СКОРОСТЬ Veh 1Указывает [км / ч] состояние сигнала скорости транспортного средства от комбинационного измерителя
КЛЮЧЕВОЙ ЦИЛ Sw-TrПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться
Tr отмена SwПоказывает состояние [ON / OFF] переключателя отмены открывания крышки багажника
Tr / Bd ОТКРЫТОЕ ПОУказывает на состояние [ON / OFF] переключателя открывания крышки багажника
TRNK / HAT MntrПоказывает состояние [ON / OFF] (вкл / выкл) переключателя ламп в помещении для соединительных линий
RKE-Tr / BdПоказывает состояние [ВКЛ / ВЫКЛ] сигнала открытия крышки багажника от кнопки пульта дистанционного управления с интеллектуальным ключом
NOTE
Этот элемент отображается, но не может отслеживаться

КОНТРОЛЬНАЯ ПОЗИЦИЯ

Индикатор CONSULT-IIIОписание
ПунктПризнак
ОТКРЫВАТЕЛЬ БАГАЖНИКАONВыполнение операции обрыв (ОТКР) привода открывателя багажника
ОТКИДНАЯ ДВЕРЬ Всегда выполняйте эту операцию после полного понимания работы выдвижного жесткого верха. См. " " ОПИСАНИЕ СИСТЕМЫ " ". ВНИМАНИЕ: Эта операция может привести к серьезному повреждению компонентов. Никогда не эксплуатируйте откидную дверь, если крыша и крышка багажника находятся в закрытом положении. Это может привести к открытию крыши внутри багажника. Проверьте положение крыши и крышки багажника, прежде чем продолжить. (ref-336717-S23812822552009072900000)UPСтворчатая створка (лев. / прав.) выполняет операцию Уп
DOWNОткидная створка (лев. / прав.) выполняет операцию ВНИЗ
ЗАЩЕЛКА КРЫШИOPENЗащелка на крыше выполняет операцию РАЗБЛОКИРОВКИ
ЗакрытьКрышевая защелка выполняет операцию замок
ОБУЧЕНИЕ СОСТОЯНИЮ КРОВЛИНАЧАТЬПоложение крыши изучено
СБРОС СОСТОЯНИЯ КРЫШИНАЧАТЬПамять положения крыши стерта
ПОЛКА ДЛЯ ПОСЫЛОК (DRAW) Всегда выполняйте эту операцию после полного понимания работы выдвижного жесткого верха. См. " " ОПИСАНИЕ СИСТЕМЫ " ". ВНИМАНИЕ: Эта операция может привести к серьезному повреждению компонентов. Никогда не эксплуатируйте полку для посылок, если крыша, крышка багажника и створчатая дверь находятся в закрытом положении. Это может привести к открытию крыши внутри багажника. Проверьте крышу, крышку багажника и положение створчатой двери, прежде чем продолжить работу. (ref-336717-S23812822552009072900000)UPПолка для посылок выполняет операцию UP
DOWNПолка для посылок выполняет операцию ВНИЗ
ПОЛКА ДЛЯ ПОСЫЛОК (ROTA) Всегда выполняйте эту операцию после полного понимания работы выдвижного жесткого верха. См. " " ОПИСАНИЕ СИСТЕМЫ " ". ВНИМАНИЕ: Эта операция может привести к серьезному повреждению компонентов. Никогда не эксплуатируйте полку для посылок, если крыша, крышка багажника и створчатая дверь находятся в закрытом положении. Это может привести к открытию крыши внутри багажника. Проверьте положение крыши, крышки багажника и створчатой двери, прежде чем продолжить работу. (ref-336717-S23812822552009072900000)VERTПолка для посылок выполняет ВЕРТИКАЛЬНУЮ операцию
HORIПолка посылки выполняет ГОРИЗОНТАЛЬНУЮ операцию
Внимание
Эта операция может привести к серьезному повреждению компонентов. Никогда не эксплуатируйте створчатую дверь, если крыша и крышка багажника находятся в закрытом положении. Это может привести к открытию крыши внутри багажника. Проверьте положение крыши и крышки багажника, прежде чем продолжить.
Внимание
Эта операция может привести к серьезному повреждению компонентов. Никогда не эксплуатируйте полку для посылок, если крыша, крышка багажника и створчатая дверь находятся в закрытом положении. Это может привести к открытию крыши внутри багажника. Проверьте крышу, крышку багажника и положение створчатой двери, прежде чем продолжить.
Внимание
Эта операция может привести к серьезному повреждению компонентов. Никогда не эксплуатируйте полку для посылок, если крыша, крышка багажника и створчатая дверь находятся в закрытом положении. Это может привести к открытию крыши внутри багажника. Проверьте крышу, крышку багажника и положение створчатой двери, прежде чем продолжить.

СХЕМА ОПИСАНИЯ ИЗДЕЛИЯ

См. раздел " " Индекс расшифровка кода ошибки " ". (ref-336737-S42333655962009072900000)

Данные стоп-кадра

Убирающийся блок управления с жестким верхом регистрирует следующее состояние транспортного средства в момент обнаружения конкретного расшифровка кода ошибки и отображает его на CONSULT-III.

Индикатор CONSULT-IIIОписание
ПунктПризнак
КРОВЕЛЬНОЕ ПО (ОТКРЫТОЕ)ВКЛ./ВЫКЛ.Отображается состояние обрыв ввода переключателя открытия / закрытия крыши
КРОВЛЯ Sw (ЗАКРЫТЬ)ВКЛ./ВЫКЛ.Отображается состояние входа CLOSE (ЗАКРЫТЬ) переключателя открытия / закрытия крыши
Тент ПОВКЛ./ВЫКЛ.Отображается состояние переключателя тент board
ПРЕДЕЛ ЗАЩЕЛКИ SwВКЛ./ВЫКЛ.Отображается состояние ввода концевого выключателя защелки крыши
ЗАМОК ЗАЩЕЛКИ SENВКЛ./ВЫКЛ.Отображается состояние входа датчика блокировки защелки крыши
СОСТОЯНИЕ СОЕДИНИТЕЛЬНОЙ ЛИНИИ SENВКЛ./ВЫКЛ.Отображается состояние входа датчика состояния соединительной линии
Tr LINK SEN A (Lh)ВКЛ./ВЫКЛ.Отображается состояние входа датчика магистрального канала (Rh)
Tr LINK SEN A (Rh) (ИЗЛ.ВКЛ./ВЫКЛ.Отображается состояние входа датчика магистрального канала (Lh)
FLPD LIMIT Sw (DWN) / Предельное ПО FLPD (DWN)ВКЛ./ВЫКЛ.Отображается состояние ввода концевого выключателя створчатой двери (ВНИЗ)
FLPD LIMIT Sw (ВВЕРХ)ВКЛ./ВЫКЛ.Отображается состояние ввода концевого выключателя створчатой двери (UP)
СОСТОЯНИЕ КРЫШИOK/NGОтображается состояние системы выдвижного жесткого верха
ГИДРАВЛИЧЕСКОЕ СОСТОЯНИЕOK/NGОтображается состояние гидросистемы
СОСТОЯНИЕ ЗАЩЕЛКИOK/NGОтображается состояние защелки крыши
СОСТОЯНИЕ FLPDOK/NGОтображается состояние створки створки (лев / прав)
ОТКАЧАТЬ (ЛЕВ)ВКЛ./ВЫКЛ.Отображается состояние выхода правого вращения на гидравлический двигатель
ОТКАЧАТЬ (ПРАВ)ВКЛ./ВЫКЛ.Отображается состояние выхода левого вращения на гидромотор
ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН 1 НА ВЫХОДЕВКЛ./ВЫКЛ.Отображается состояние выхода на переключающий клапан 1
ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН 2 НА ВЫХОДЕВКЛ./ВЫКЛ.Отображается состояние выхода на переключающий клапан 2
Tr LINK SEN B (Lh)ВКЛ./ВЫКЛ.Отображается состояние входа датчика магистрального канала (Rh)
Tr LINK SEN B (Rh)ВКЛ./ВЫКЛ.Отображается состояние входа датчика магистрального канала (Lh)
СОСТОЯНИЕ PS (ВЕРХ)ВКЛ./ВЫКЛ.Отображается положение полки участка (DRAW) (верх)
СОСТОЯНИЕ PS (НИЗ)ВКЛ./ВЫКЛ.Отображается положение полки (DRAW) (НИЗ)
Защёлка OUT (ULK) (ВЫХОД ЗАЩЕЛКИ)ВКЛ./ВЫКЛ.Отображается состояние обрыв (ОТКРЫТ) на выходе двигателя защелки крыши
ВЫХОД ЗАЩЕЛКИ (Lck)ВКЛ./ВЫКЛ.Отображается состояние выхода CLOSE на электродвигатель защелки крыши
R WIN Lh OUT (UP) (ОБОГРЕВ ЛЕВ.ВКЛ./ВЫКЛ.Состояние выхода CLOSE (ЗАКР) на двигатель заднего стеклоподъемника (ЛЕВ) отображается
R WIN Lh OUT (DWN) (ОБОГРЕВ ЛЕВ.ВКЛ./ВЫКЛ.Отображается состояние обрыв Выход to задний Электростеклоподъёмник motor (Lh)
R WIN Rh OUT (UP) (ПРАВ ВЫП.ВКЛ./ВЫКЛ.Состояние выхода CLOSE на двигатель заднего стеклоподъемника (Rh) отображается
R WIN Rh OUT (DWN) (ОБОГРЕВ ПРАВ.ВКЛ./ВЫКЛ.Отображается состояние обрыв Выход to задний Электростеклоподъёмник motor (Rh) (ОТКРЫТ ВЫХОД НА ДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛОПОДЪЕМНИКА ПРАВ)
Задний DEF ON SIG (ЗАДНЕЕ СМЕЩЕНИЕ НА СИГНАЛЕ)ВКЛ./ВЫКЛ.Индицируется входной сигнал состояния включения обогрев стекла заднего окна от BCM
PS OUT (ВВЕРХ)ВКЛ./ВЫКЛ.Отображается состояние вывода UP для двигателя полки посылки (DRAW)
PS OUT (ВНИЗ)ВКЛ./ВЫКЛ.Отображается состояние выхода DOWN для двигателя полки посылки (DRAW)
PS OUT (ХОРИ)ВКЛ./ВЫКЛ.Отображается состояние вывода HORIZONTAL (ГОРИЗОНТАЛЬНЫЙ) на двигатель полки посылки (ROTATE (ПОВОРОТ))
PS OUT (ВЕРТ.)ВКЛ./ВЫКЛ.Отображается состояние выхода VERTICAL (ВЕРТИКАЛЬ) для двигателя полки посылки (ROTATE (ВРАЩЕНИЕ))
TRUNK обрыв OUT (МАГИСТРАЛЬ ОТКРЫТА)ВКЛ./ВЫКЛ.Отображается состояние выхода обрыв (ОТКРЫТ) для исполнительного механизма устройства открывания багажника
ВЫХОД FLPD (ВВЕРХ)ВКЛ./ВЫКЛ.Отображается состояние вывода UP на двигатель створчатой двери (лев. / прав.)
ВЫХОД FLPD (DWN)ВКЛ./ВЫКЛ.Отображается состояние выхода DOWN на двигатель створчатой двери (Lh / Rh)
СЧЕТЧИК ВОЗНИКНОВЕНИЯ расшифровка кода ошибкиЧисло включений выключателя зажигания после обнаружения расшифровка кода ошибки

СХЕМА ОПИСАНИЯ ИЗДЕЛИЯ

Индикатор CONSULT-IIIОписание
ПунктИндикация / Единица
Защёлка OUT (ULK) (ВЫХОД ЗАЩЕЛКИ)ВКЛ / ВЫКЛ / ПГОтображается состояние обрыв (ОТКРЫТ) на выходе двигателя защелки крыши
ВЫХОД ЗАЩЕЛКИ (Lck)ВКЛ / ВЫКЛ / ПГОтображается состояние выхода CLOSE на электродвигатель защелки крыши
ЗНАЧЕНИЕ ЗАЩЕЛКИ0-255Отображается номер импульса от датчика состояния защелки крыши
ПРЕДЕЛ ЗАЩЕЛКИ SwЗамок / UNLK (БЛОКИРОВКА / РАЗБЛОКИРОВКА)Отображается состояние ввода концевого выключателя защелки крыши
СОСТОЯНИЕ ЗАЩЕЛКИNg / CLOSE / MID / обрывОтображается состояние защелки крыши
ЗНАЧЕНИЕ PS (РИСОВАНИЕ)0-65535Отображается номер импульса от датчика состояния полки посылки (DRAW)
ЗНАЧЕНИЕ PS (ROTA)0-65535Отображается номер импульса от датчика состояния полки посылки (ROTATE)
PS OUT (ВВЕРХ)ВКЛ / ВЫКЛ / ПГОтображается состояние вывода UP для двигателя полки посылки (DRAW)
PS OUT (ВНИЗ)ВКЛ / ВЫКЛ / ПГОтображается состояние выхода DOWN для двигателя полки посылки (DRAW)
PS OUT (ВЕРТ.)ВКЛ / ВЫКЛ / ПГОтображается состояние выхода VERTICAL (ВЕРТИКАЛЬ) для двигателя полки посылки (ROTATE (ВРАЩЕНИЕ))
PS OUT (ХОРИ)ВКЛ / ВЫКЛ / ПГОтображается состояние вывода HORIZONTAL (ГОРИЗОНТАЛЬНЫЙ) на двигатель полки посылки (ROTATE (ПОВОРОТ))
СОСТОЯНИЕ PS (ЧЕРТЕЖ)NG/1-6Отображается состояние DRAW полки участка
СОСТОЯНИЕ PS (ROTA)NG/1-4Отображается состояние ROTATE полки участка
ЗНАЧЕНИЕ КРОВЛИ0-1023Отображается номер импульса от датчика состояния крыши
ОТКАЧАТЬ (ПРАВ)ВКЛ / ВЫКЛ / ПГОтображается состояние выхода правого вращения на гидравлический двигатель
ОТКАЧАТЬ (ЛЕВ)ВКЛ / ВЫКЛ / ПГОтображается состояние выхода левого вращения на гидромотор
ВЫКЛЮЧАТЕЛЬ VLV 1 ВЫХ.ВКЛ / ВЫКЛ / ПГОтображается состояние выхода на переключающий клапан 1
ВЫКЛЮЧАТЕЛЬ VLV 2 ВЫХ.ВКЛ / ВЫКЛ / ПГОтображается состояние выхода на переключающий клапан 2
СОСТОЯНИЕ КРЫШИNG/1-42Отображается состояние системы убирающегося жесткого верха
ГИДРАВЛИЧЕСКОЕ СОСТОЯНИЕNG/1-22Отображается состояние гидросистемы
КРОВЕЛЬНОЕ ПО (ОТКРЫТОЕ)ВКЛ./ВЫКЛ.Отображается состояние обрыв ввода переключателя открытия / закрытия крыши
КРОВЛЯ Sw (ЗАКРЫТЬ)ВКЛ./ВЫКЛ.Отображается состояние входа CLOSE (ЗАКРЫТЬ) переключателя открытия / закрытия крыши
СОСТОЯНИЕ ЗВЕНА КРЫШИNG/1-8Отображается состояние звена крыши
TRUNK LINK SEN (Rh) (КОНТРОЛЬ МАГИСТРАЛЬНОГО КАНАЛА ПРАВ.)ВКЛ / ВЫКЛ / ПГОтображается состояние входа датчика магистрального канала (Rh)
TRUNK LINK SEN (Lh)ВКЛ / ВЫКЛ / ПГОтображается состояние входа датчика магистрального канала (Lh)
КОМНАТНАЯ ЛАМПА Tr SwВКЛ./ВЫКЛ.Отображается состояние входа от переключателя лампы в помещении магистральной линии
СОСТОЯНИЕ СОЕДИНИТЕЛЬНОЙ ЛИНИИ SENВКЛ / ВЫКЛ / ПГОтображается состояние входа датчика состояния соединительной линии
TRUNK обрыв OUT (МАГИСТРАЛЬ ОТКРЫТА)ВКЛ / ВЫКЛ / ПГОтображается состояние выхода обрыв (ОТКРЫТ) для исполнительного механизма устройства открывания багажника
FLPD LIMIT Sw (DWN) / Предельное ПО FLPD (DWN)ВКЛ./ВЫКЛ.Отображается состояние ввода концевого выключателя створчатой двери (ВНИЗ)
FLPD LIMIT Sw (ВВЕРХ)ВКЛ./ВЫКЛ.Отображается состояние ввода концевого выключателя створчатой двери (UP)
ВЫХОД FLPD (ВВЕРХ)ВКЛ / ВЫКЛ / ПГОтображается состояние вывода UP на двигатель створчатой двери (лев. / прав.)
ВЫХОД FLPD (DWN)ВКЛ / ВЫКЛ / ПГОтображается состояние выхода DOWN на двигатель створчатой двери (Lh / Rh)
СОСТОЯНИЕ FLPDНг / 1, 2, 4Индицируется состояние створки створки (лев / прав)
R WIN Lh OUT (UP) (ОБОГРЕВ ЛЕВ.ВКЛ / ВЫКЛ / ПГСостояние выхода CLOSE (ЗАКР) на двигатель заднего стеклоподъемника (ЛЕВ) отображается
R WIN Lh OUT (DWN) (ОБОГРЕВ ЛЕВ.ВКЛ / ВЫКЛ / ПГОтображается состояние обрыв Выход to задний Электростеклоподъёмник motor (Lh)
R WIN Rh OUT (UP) (ПРАВ ВЫП.ВКЛ / ВЫКЛ / ПГСостояние выхода CLOSE на двигатель заднего стеклоподъемника (Rh) отображается
R WIN Rh OUT (DWN) (ОБОГРЕВ ПРАВ.ВКЛ / ВЫКЛ / ПГОтображается состояние обрыв Выход to задний Электростеклоподъёмник motor (Rh) (ОТКРЫТ ВЫХОД НА ДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛОПОДЪЕМНИКА ПРАВ)
Задний DEF ON SIG (ЗАДНЕЕ СМЕЩЕНИЕ НА СИГНАЛЕ)ВКЛ./ВЫКЛ.Индицируется входной сигнал состояния включения обогрев стекла заднего окна от BCM
ВЫХОД ЗАДНЕГО ДЕТЕКТОРАВКЛ / ВЫКЛ / ПГОтображается состояние вывода в задний стеклоподъемник
R WIN CURENT (ЛЕВ)0-25.5Индицируется текущее значение на двигатель заднего окна (лев.)
R WIN CURENT (ПРАВ)0-25.5Индицируется текущее значение на двигатель заднего окна (прав.)
Rr WIN STATE (Rr WIN STATE) (лев.)ВВЕРХ / СРЕДНИЙ / ВНИЗСостояние двигателя заднего стеклоподъемника (лев.)
Rr WIN STATE (Rh) (СОСТОЯНИЕ ПОБЕДЫ Рр ПРАВ.)ВВЕРХ / СРЕДНИЙ / ВНИЗИндицируется состояние двигателя заднего стеклоподъемника правого
СИГНАЛ RAPВКЛ./ВЫКЛ.Отображается входное состояние сигнала RAP от BCM
СИГНАЛ РЕЖИМА TrВКЛ./ВЫКЛ.Отображается состояние вывода сигнала режима соединительной линии в субблок управления закрытием соединительной линии
СОСТОЯНИЕ КРЫШИ (АУДИО)ВКЛ / ВЫКЛ / ПГОтображается состояние вывода сигнала состояния крыши на аудиоблок
ВЫХОД ЗУММЕРА НА КРЫШЕВКЛ / ВЫКЛ / ПГВыводится предупреждающий зуммер состояния выхода на крышу
МЕСТНЫЙ COMM 1Нг / СОН / НгОтображается состояние последовательного канала 1
МЕСТНЫЙ COMM 2Нг / СОН / НгОтображается состояние последовательного канала 2
РЕЖИМ КРЫШИNg / СТОП / ЗАКРЫТЬ / OKОтображается режим запрета выдвижной системы с жестким верхом
РАЗВЕРТЫВАНИЕ ВСПЛЫВАЮЩЕЙ ПАНЕЛИOK/NGОтображается независимо от того, развернута ли всплывающая панель
POP-UP BAR DIAGOK/NGОтображается при неправильной работе всплывающей панели.
ПЕРЕКЛЮЧАТЕЛЬ VLV COND (УСЛ.)OK/NGОтображается результат диагностики клапана переключения
УСЛОВИЯ НА ИСТОЧНИКЕ PwrOK/NGОтображается результат диагностики батарейного источника питания
COND ЦПУOK/NGОтображается результат диагностики CPU
COND КРОВЛИOK/NGОтображается результат диагностики положения крыши
УСЛОВИЯ НА ДАТЧИКOK/NGОтображается результат диагностики датчика (датчика Холла)
IGN НА SIG (BCM)OK/NGИндицируется сигнал включенного состояния розжига от Бмв
Vhcl СТОП-МЕТРOK/NGОтображается состояние приема скорости транспортного средства (0 км / ч) от комбинационного измерителя
УСЛОВИЯ В ЦЕПИOK/NGОтображается результат диагностики цепи
ТАЙМАУТ НА КРЫШЕOK/NGОтображается состояние тайм-аута работы крыши
CAN COMM (КОММ CAN)OK/NGОтображается результат диагностики связи по CAN
ТЕРМОЗАЩИТА 1OK/NGОтображается нерабочее состояние тепловой защиты (этап 1)
PRMIT ENG ST (BCM)OK/NGИндицируется входное состояние сигнала прокрутки двигателя от BCM
ПЕРЕКЛЮЧЕНИЕ R SIGOK/NGОтображается состояние ввода положения переключения (R положение)
ТЕРМОЗАЩИТА 2OK/NGОтображается нерабочее состояние тепловой защиты (этап 2)
Тент ПОOK/NGОтображается состояние переключателя тент board
Sw лампы BRK (млрд.м3)OK/NGОтображается состояние приема сигнала выключателя тормозной лампы от Бмв
ТЕРМО ЗНАЧЕНИЕ0-65535Отображается значение счетчика термозащиты
ЗНАЧЕНИЕ ИСТОЧНИКА Pwr0-20Отображается значение напряжения источника питания
КРОВЛЯ НАЧАЛЬНАЯ (ОТКРЫТАЯ)OK/NGОтображается состояние изучения положения крыши (обрыв)
КРОВЛЯ НАЧАЛЬНАЯ (ЗАКРЫТАЯ)OK/NGОтображается состояние изучения положения крыши (CLOSE)
НАЧАЛЬНОЕ ЗНАЧЕНИЕ PSHELF (ROTA)OK/NGОтображается состояние изучения положения полки участка (ROTATE)
PSHELF INITIAL (DRAW)OK/NGОтображается положение запоминания положения полки участка (DRAW).

КОНТРОЛЬНАЯ ПОЗИЦИЯ

Как проверить функции компонента

  1. Проверить FUNCTION проверить (" дверь Sw-DR " или " дверь Sw-AS ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART контроль itor item Состояние ДВЕРИ Sw-DR Дверь со стороны водителя ОТКРЫТА ВКЛ. ОТКЛ. ДВЕРЬ Sw-AS со стороны пассажира ОТКРЫТА ВКВКВКВКЛ ".ЗАКЛ ".ЗАКЛ ".т.: Процедура ".НЕТ Л ".НЕТ Л.: Проверка. (ref-336737-S15565224272009072900000)
Схема №113
  1. ПРОВЕРКА ВХОДНОГО СИГНАЛА ВЫКЛЮЧАТЕЛЯ ДВЕРИ Выключите выключатель зажигания. Отсоедините неисправный разъем выключателя двери. Проверьте сигнал между неисправным разъемом жгута выключателя двери и землей с помощью осциллографа. КОНТРОЛЬНОЕ ЗНАЧЕНИЕ СИГНАЛА (+) (-) Сигнал (Контрольное значение) Выключатель двери Разъем Сторона водителя B16 2 Масса Сторона пассажира B216 Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К 2.
  2. Проверить дверь выключатель цепь DISCONNECT DISCONNECT CONTINUITY между разъемом жгута дверного выключателя и разъемом жгута BCM. CONTINUITY CHART Ремонт дверного выключателя BCM CONTINUITY разъём разъём CONTININUINITY разъём TERMINEMENT TERMTERMTERMINININING ININITION TERMININININITION IS TERM- Заменить ERMTININ1 150 150 150 150 Наличие ERMВОДИТЕЛЬ ERMВОДИТЕЛЬ ERMВОДИТЕЛЬ INВОДИТЕЛЬ INВОДИТЕЛЬ Не ЕЕЕЛЯ Существует Ееееа А А А А А А НЕ СУЩЕСТВУЕТ существует, А А А: B16 M123 B216 B16 B216 (ref-336743-S39752695022009072900000)
  3. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ ДВЕРНОГО ПЕРЕКЛЮЧАТЕЛЯ Проверьте целостность цепи между разъемом жгута дверного переключателя и землей. КАРТА ЦЕЛОСТНОСТИ ЦЕПИ ДВЕРНОГО ПЕРЕКЛЮЧАТЕЛЯ Масса Разъем целостности Клемма Сторона водителя B16 3 Существует Сторона пассажира B216 Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить жгут.
  4. ПРОВЕРЬТЕ ДВЕРНОЙ ВЫКЛЮЧАТЕЛЬ Обратитесь к разделу " " ОСМОТР КОМПОНЕНТОВ " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Замените неисправный дверной выключатель. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". (ref-336737-S08626082632009072900000)(ref-336737-S39742834302009072900000)
  5. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА См. раздел " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". ОКОНЧАНИЕ ИНСПЕКЦИИ (ref-336707-S32141518362009072900000)

Сторона драйвера: Проверки функций компонента

  1. Проверить FUNCTION проверить (" CDL замок Sw ", " CDL разблокировка Sw ") в режиме BCM " Data контроль " с помощью CONSULT-III. контроль ITEM CONDITION CHART контроль itory Item Состояние CDL замок Sw Блокировка РАЗБЛОКИРОВКА Sw замок РАЗБЛОКИРОВАТЬ ОТНОСИТСЯ К результату осмотра " Нормально: ДА: Блокировка: НЕТ: Блокировка двери и разблокировать. (ref-336737-S14846418792009072900000)

Сторона пассажира: Проверки функций компонента

  1. Проверить FUNCTION проверить (" CDL замок Sw ", " CDL разблокировка Sw ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART контроль itory Item Состояние CDL замок Sw Блокировка РАЗБЛОКИРОВКА Sw замок РАЗБЛОКИРОВАТЬ СМ. Результат осмотра " Нормальный: ДА: БЛОКИРОВКА: НЕТ: БЛОКИРОВКА двери и РАЗБЛОК. (ref-336737-S27474623922009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения активного теста BCM (" БЛОКИРОВКА ДВЕРИ "). Нажмите " ALL Lck " или " ALL UNLK ", чтобы проверить, что он работает нормально. Результат проверки нормальный? ДА: Привод блокировки двери в порядке. НЕТ: Обратитесь к " " СО СТОРОНЫ ВОДИТЕЛЯ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". (ref-336737-S39992900592009072900000)
  1. ФУНКЦИЯ ПРОВЕРКИ Используйте CONSULT-III для выполнения активного теста BCM (" БЛОКИРОВКА ДВЕРИ "). Нажмите " ALL Lck " или " ALL UNLK ", чтобы проверить, что он работает нормально. Результат проверки нормальный? ДА: Привод блокировки двери в порядке. НЕТ: Обратитесь к " " ПАССАЖИРСКОЙ СТОРОНЕ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". (ref-336737-S15092795992009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения BCM " активно проверка " (" дверь замок "). Нажмите " ALL замок " или " ALL разблокировка ", чтобы проверить, что он работает нормально. Результат осмотра нормальный? ДА: Привод замка топливной крышки в порядке. НЕТ: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S33976924612009072900000)
  1. Проверить TRUNK LID OPENER отмена выключатель Проверьте положение переключателя отмены открывания крышки багажника. Выключен ли переключатель отмены открывания крышки багажника (отмена)? ДА: Включите переключатель отмены открывания крышки багажника. НЕТ: ПЕРЕЙТИ К 2.
  2. ПРОВЕРКА СИСТЕМЫ УБИРАЮЩЕГОСЯ ЖЕСТКОГО ВЕРХА Проверьте, что система убирающегося жесткого верха работает нормально. См. " " ОПИСАНИЕ СИСТЕМЫ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: См. " " РАБОЧИЙ ПРОЦЕСС " ". (ref-336717-S23812822552009072900000)(ref-336717-S10031796182009072900000)
  3. ФУНКЦИЯ ПРОВЕРКИ Используйте CONSULT-III для выполнения BCM " активно проверка " (" TRUNK / GLASS HATCH "). Нажмите " обрыв ", чтобы проверить, что он работает нормально. Результат проверки нормальный? ДА: Цепь сигнала открытия крышки багажника в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S40566220262009072900000)
  1. ФУНКЦИЯ ПРОВЕРКИ Используйте CONSULT-III для выполнения складной крыши " Work Support " (" TRUNK OPENER "). Нажмите " ON ", чтобы проверить, что она работает нормально. Результат проверки нормальный? ДА: Привод открывания крышки багажника в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S31039947682009072900000)
  1. Проверить FUNCTION проверить (" TRNK / HAT Mntr ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART Монитор item Состояние Состояние TRNK / HAT Mntr Крышка багажника ОТКРЫТА ЗАКРЫТА ОТКЛ. Результат осмотра нормальный? ДА: Выключатель лампы в помещении багажника исправен. НЕТ: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S27427444412009072900000)
  1. ПРОВЕРЬТЕ ФУНКЦИЮ Выключите выключатель зажигания. Проверьте, что система автоматического закрытия крышки багажника работает нормально, когда крышка багажника закрыта. Результат проверки нормальный? ДА: Цепь переключателя лампы в помещении багажника в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S04381106722009072900000)
  1. Проверить дверь ключ цилиндр выключатель вход сигнал проверить (" ключ Cyl Lk-Sw ", " ключ Cyl Un-Sw ", " yes Диагностика ") в BCM " Data контроль " process using using CONSULT-III. MONITITITOR ITITITITCONTROL ITITITKEY ключ L (ref-336737-S04548143322009072900000)
  1. Проверить FUNCTION проверить (" RKE OPE COUN1 ") в режиме BCM " Монитор данных " с помощью CONSULT-III. контроль ITEM CONDITION CHART Монитор item Состояние RKE OPE COUN1 Проверяет, не изменяется ли значение при работе интеллектуального ключа Результат проверки в норме? ДА: Приемник удаленного бесключевого ввода в порядке. НЕТ: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S28740984802009072900000)
Схема №114
Схема №115
  1. Проверить дистанционный KEYLESS ENTRY RECEIVER Выход сигнал Turn Выключатель зажигания OFF. проверить сигнал between дистанционный keyless entry receiver жгут разъём и масса using. сигнал REFERENCE VALUE (+) (-) Condition сигнал (Reference Value (Reference Value - контрольное значение) Сигнал состояния приемника дистанционного бесключевого ввода Разъем Xttagxterminition 2 Масса Во время ожидания При работы любой кнопки на интеллектуальном ключе Результат осмотра нормальный? Да: ПЕРЕЙТИ К К к 2: НЕТ: НЕТ: НЕТ: НЕТ: НЕТ К К: НЕТ к 3. M104
  2. Проверить дистанционный KEYLESS ENTRY RECEIVER цепь 1. Disconnect BCM разъём и дистанционный keyless entry receiver разъём Проверка целостности соединения между кабелем BCM и кабелем дистанционного ввода Да Замена кабеля BCM или кабеля дистанционного ввода без ключа Карта непрерывности BCM Удаленный вход без ключа Разъем Клемма M122 83 M104 2 existed Проверка целостности между кабелем и землей Карта непрерывности BBBCM ссылка массы Клемклемма xxxxxxx2 результат M122 (ref-336743-S39752695022009072900000)
  3. ПРОВЕРИТЬ ПИТАНИЕ ПРИЕМНИКА ДИСТАНЦИОННОГО БЕСКЛЮЧЕВОГО ВВОДА Отсоединить разъем приемника дистанционного бесключевого ввода. Проверить напряжение между разъемом жгута приемника дистанционного бесключевого ввода и землей. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ (+) (-) Напряжение (В) (Приблизительно) Разъем приемника дистанционного бесключевого ввода Разъем M104 4 Масса 12 Результат проверки нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: ПЕРЕЙТИ К 4.
  4. Проверить дистанционный KEYLESS ENTRY RECEIVER цепь 2 Отсоединить разъем BCM. Проверить целостность жгута между разъемом жгута BCM и разъемом жгута удаленного бесключевого ввода. CONTINUITY CHART BCM Удаленный бесключевой ввод приемник Continuity разъём Клемма M104 4 existed Проверить целостность жгута между разъемом жгута BCM. Continuity Chart Exxtxtag2 103 не существует? M122 M122 (ref-336743-S39752695022009072900000)
  5. Проверить дистанционный KEYLESS ENTRY RECEIVER цепь 3 Disconnect BCM разъём. проверить continuity between BCM жгут разъём и дистанционный keyless entry receiver жгут разъём. Continuity chart BCM no repair разъём Terminue yes? Continuity chart: continuity разъём Xterminue? заменить 137 is: existent Xtexed Xtexed Xtexed Xtexed Xtex1 1 1 1 1 1 1. Проверить M123 M104 M123
  6. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ ПРИЕМНИКА УДАЛЕННОГО БЕСКЛЮЧЕВОГО ВВОДА Подключите разъем BCM. Проверьте целостность соединения между разъемом жгута BCM и землей. КАРТА ЦЕЛОСТНОСТИ РАЗЪЕМА ЗАЗЕМЛЕНИЯ BCM Клемма M123 137 Существует Ли ли результат проверки в норме? ДА: Заменить приемник удаленного бесключевого ввода. См. " ДЕМОНТАЖ И УСТАНОВКА ". НЕТ: Заменить BCM. СМ. " ДЕМОНТАЖ И и УСТАНОВКА ". (ref-336737-S11040694242009072900000)(ref-336743-S39752695022009072900000)
  1. Проверить TRUNK LID OPENER отмена выключатель Проверьте положение переключателя отмены открывания крышки багажника. Переключатель отмены открывания крышки багажника включен (отмена)? ДА: Выключите переключатель отмены открывания крышки багажника. НЕТ: ПЕРЕЙТИ К 2.
  2. Проверить FUNCTION проверить (" Tr / Bd обрыв Sw ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART контроль itor item Состояние Tr / Bd обрыв Sw Выключатель открывания крышки багажника Нажат и отпущен Результат проверки нормальный? ДА: Выключатель открывания крышки багажника в порядке: См. (ref-336737-S35932951662009072900000)
  1. Проверить TRUNK LID OPENER отмена выключатель Проверьте положение переключателя отмены открывания крышки багажника. Переключатель отмены открывания крышки багажника включен (отмена)? ДА: Выключите переключатель отмены открывания крышки багажника. НЕТ: ПЕРЕЙТИ К 2.
  2. Проверить FUNCTION проверить (" REQSW-Bd / Tr ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART контроль ITEM Состояние REQSW-Bd / Tr Выключатель запроса крышки багажника Нажат ON RELEASED Is результат проверки нормальный? ДА: Выключатель запроса крышки багажника в НОРМЕ " СМ: Процедура ". (ref-336737-S40552810622009072900000)
Схема №116
  1. Проверить TRUNK LID OPENER REQUEST выключатель вход сигнал Turn Выключатель зажигания OFF. Disconnect задний combination Lh разъём. проверить сигнал between задний combination Lh CONSTRUCT REFERENCE VALUE (+) (контрольное значение сигнала) (контрольное значение) Задняя комбинированная лампа Lh разъем Lxtxtagxt0 5 масса Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К: К К К 2. B60
  2. Проверить TRUNK LIDE OPENER REQUEST выключатель цепь Disconnect BCM разъём. проверить continuity between BCM жгут разъём и задний combination Lh жгут разъём. CONTINUITY CHART BCM масса Continuity разъём Referminue Xtag2 result: not is: exterminuit Xterminuity Bexxterminue Xtexx1 5 5. M121 B60 M121 (ref-336743-S39752695022009072900000)
  3. ПРОВЕРКА ОТКРЫВАТЕЛЯ КРЫШКИ БАГАЖНИКА ЗАПРОС ПЕРЕКЛЮЧАТЕЛЯ ЦЕПИ ЗАЗЕМЛЕНИЯ Проверьте целостность цепи между задней комбинированной лампой ЛЕВЫЙ разъем жгута и заземлением Карта непрерывности Задняя комбинированная лампа ЛЕВЫЙ Разъем непрерывности массы B60 3 Существует ли Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить жгут.
  4. Проверить TRUNK LID OPENER REQUEST выключатель См. раздел " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 5. НЕТ: Заменить переключатель запроса на открывание крышки багажника. См. раздел " " СНЯТИЕ И УСТАНОВКА " ". (ref-336737-S39284107962009072900000)(ref-336737-S22765456952009072900000)
  5. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА См. раздел " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". ОКОНЧАНИЕ ИНСПЕКЦИИ (ref-336707-S32141518362009072900000)
  1. Проверить FUNCTION проверить (" Tr отмена Sw ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART контроль itory item Состояние Tr отмена Sw Выключатель ON ON OFF (отмена) OFF Выключение открывателя крышки багажника Результат проверки нормальный? ДА: Выключатель отмены открывателя крышки багажника в НОРМЕ. НЕТ: Обратитесь: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S26656890382009072900000)
Схема №117
  1. Проверить TRUNK LID OPENER отмена выключатель вход сигнал Выключение выключателя зажигания. Отсоедините разъем выключателя отмены открывания крышки багажника. Проверьте сигнал между разъемом жгута выключателя отмены открывания крышки багажника и землей с помощью осциллографа. КОНТРОЛЬНОЕ ЗНАЧЕНИЕ СИГНАЛА (+) (-) Сигнал (Контрольное значение) Выключатель отмены открывания крышки багажника Разъем M105 1 Масса Результат проверки Нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К К К: 2.
  2. Проверить TRUNK LID OPENER отмена выключатель цепь Disconnect BCM разъём. проверить continuity between BCM жгут разъём и trunk lide opener отмена repair разъём. CONTINUITY CHART BCM масса Continuity разъём Terminue refer 129 not заменить is is is? result? M123 M105 M123 (ref-336743-S39752695022009072900000)
  3. Проверить TRUNK LID OPENER отмена выключатель масса цепь проверить continuity continuity chart Trunk lid opener отмена выключатель масса Continuity разъём клемма M105 2 Existed Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить жгут.
  4. Проверить TRUNK LID OPENER отмена выключатель См. раздел " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 5. НЕТ: Заменить переключатель отмены открывания крышки багажника. См. раздел " " СНЯТИЕ И УСТАНОВКА " ". (ref-336737-S21874381102009072900000)(ref-336737-S40504048002009072900000)
  5. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА См. раздел " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". ОКОНЧАНИЕ ИНСПЕКЦИИ (ref-336707-S32141518362009072900000)
  1. ПРОВЕРЬТЕ ФУНКЦИЮ Выключите выключатель зажигания. Проверьте, что ожидающая операция системы автоматического закрытия крышки багажника работает нормально, когда крышка багажника открыта. Результат проверки нормальный? ДА: Выключатель ударника в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S28264932822009072900000)
  1. Проверить FUNCTION проверить (" REQ Sw-DR " или " REQ Sw-AS ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART Монитор ITEM Состояние REQ Sw-DR Переключатель со стороны водителя нажат ВКЛ ОТКЛ. Sw-AS Переключатель со стороны пассажира не нажат ВКРЕЗУЛЬТАТ осмотра двери: вкл. (ref-336737-S10410169172009072900000)
  1. Проверить FUNCTION проверить (" UNLK SEN-DR ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART контроль itory Состояние UNLK SEN-DR Блокировка боковой двери водителя ОТКЛ РАЗБЛОКИРОВАТЬ ИРОВАТЬ ВКЛ Результат проверки В НОРМЕ? ДА: Разблокировать датчик в НОРМЕ. НЕТ: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S17445037562009072900000)
  1. Проверить OUT сторона ключ ANTENNA FUNCTION Проверьте, что интеллектуальный ключ находится в каждом диапазоне обнаружения антенны внешнего ключа. Блокировка / разблокировка двери происходит при нажатии каждого переключателя запроса? ДА: Антенна внешнего ключа в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S40196921692009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения активного теста BCM (" OUTSIDE Зуммер "). Нажмите " ON ", чтобы проверить, что он работает нормально. Результат проверки нормальный? ДА: Интеллектуальный клавишный предупреждающий зуммер в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S06671062592009072900000)
  1. Проверить FUNCTION проверить (" RKE OPE COUN1 ") в режиме BCM " Data контроль " с помощью CONSULT-III. контроль ITEM CONDITION CHART Монитор item Condition RKE OPE COUN1 Проверьте, что числовое значение изменяется при работе на интеллектуальном ключе Результат проверки нормальный? ДА: интеллектуальный ключ в порядке. НЕТ: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S31408518512009072900000)
Схема №118
  1. Проверить INTELLIGENT ключ аккумулятор Проверьте, подключив сопротивление (приблизительно 300 Ом) так, чтобы значение тока стало около 10 м А. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Стандарт: Прибл. 2.5-3.0в Является ли значение измерения в пределах спецификации? ДА: Заменить интеллектуальный ключ. НЕТ: Заменить аккумулятор интеллектуального ключа. (ref-336737-S35607113082009072900000)
  1. Проверить FUNCTION проверить (" ключ Sw-SLOT ") in BCM " Data контроль " mode using CONSULT-III. контроль ITEM CONDITION CHART Монитор item Состояние ключ Sw-SLOT Intelligent ключ Inserted in ключ slot ON Removed from ключ slot OFF Результат проверки нормальный? ДА: Ключевой слот в норме. НЕТ: Обратитесь к " процедуре диагностики ". (ref-336737-S05248672472009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения активного теста BCM (" ключ SLOT ILLUMI "). Нажмите " ON ", чтобы проверить, что он работает нормально. Результат проверки нормальный? ДА: Ключевой слот в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S04137862492009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения активного теста BCM (" LCD "). Проверьте каждый предупреждающий дисплей на дисплее счетчика. Результат проверки в норме? ДА: Функция отображения комбинированного счетчика в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S18541461442009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения активного теста BCM (" INSIDE Зуммер "). Нажмите " TAKE OUT ", " KNOB " или " ключ ", чтобы проверить, что он работает нормально. Результат проверки нормальный? Да: Предупреждающий зуммер в комбинированном счетчике в порядке. Нет: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S06736292112009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения активного теста BCM (" ИНДИКАТОР "). Нажмите " ключ IND " или " ключ ON ", чтобы проверить, что он работает нормально. Результат проверки нормальный? ДА: Лампа предупреждения о ключе в порядке. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S42521715642009072900000)
  1. Проверить FUNCTION Используйте CONSULT-III для выполнения BCM " активно проверка " (" Прерыватель указателей поворота "). Нажмите " Lh " или " Rh ", чтобы убедиться, что он работает нормально. Результат проверки нормальный? ДА: Цепь лампы предупреждения об опасности исправна. НЕТ: Обратитесь к " ПРОЦЕДУРЕ ДИАГНОСТИКИ ". (ref-336737-S20872794542009072900000)
  1. Проверить FUNCTION Проверьте, что приемник системы (устройство для открывания дверей гаража и т.д.) работает с оригинальным ручным передатчиком. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Приемник или ручной передатчик неисправен.
  2. Проверить ILLUMINATE Выключите выключатель зажигания. Загорается ли красный свет передатчика при нажатии любой кнопки передатчика? Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". (ref-336737-S23112397222009072900000)
  3. ПРОВЕРКА ПЕРЕДАТЧИКА Проверьте передатчик с помощью инструмента *. *: Для получения подробной информации обратитесь к бюллетеню технической службы. Результат проверки нормальный? ДА: Неисправность приемника или ручного передатчика, не связанная с транспортным средством. НЕТ: Замените автоматическое анти-ослепляющее внутреннее зеркало (встроенный передатчик домашней ссылки). См. " " СНЯТИЕ И УСТАНОВКА " ". (ref-336765-S11520921322009072900000)

Физические значения

Корпус Выключен (Выключена) Корпус Выключен (Выключена) Корпус Выключен (Выключена) Корпус Выключен (Выключена) Корпус Выключен (Выключена) Корпус Выключен (Выключена) Корпус Выключена (Выключена) Корпус Выключена (Выключена) Выключатель Выключена (Выключена) Выключатель Выключателя (Выключена) Выключена (Выключена) Выключена (Выключатель (Выключена) Выключателя (Выключена) Выключатель (Выключателя (Выключателя) Выключателя (Выключателя) Выключателя (Выключателя) Выключателя (Выключателя (Выключателя) Выключателя (Выключателя) Выключателя (Выключателя) Выключателя (Выключателя (Выключ. (Выключателя) Выключателя) Выключателя (Выключа 2 (Выключ2 (Выключ2 (Выключ2 (Выключ2 (Выключ.) Выключ. (Выключвыключ. (Выключа.) Выключвыключвыключ 2ND 1ST 2ND 1ST 2ND 2ND

Схема №119
Схема №120
Схема №121
Схема №122
Схема №123
Схема №124
Схема №125
Схема №126
Схема №127
Схема №128
Схема №129
Схема №130
Схема №131
Схема №132
Схема №133
Схема №134
Схема №135
Схема №136
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
Схема №142
Схема №143
Схема №144
Схема №145
Схема №146
Схема №147
Схема №148
Номер клеммы (цвет провода)ОписаниеСостояниеНапряжение (В) (приблизительно)
+Наименование сигналаВход/выход
1 (P)МассаВходной сигнал переключателя лампы в помещенииВходЗамок крышки багажника в сборе и боек крышки багажника в зацеплении0
Операция открытия багажника активируется при работе с убирающимся жестким верхомНапряжение батареи -- > 0
Замок крышки багажника в сборе и боек крышки багажника не сцепленыНапряжение батареи
2 (Y)МассаБатарейный источник питанияВходНапряжение батареи
3 (ГК)МассаВходной сигнал выключателя ударникаВходКрышка багажника открыта0
Крышка багажника закрытаНапряжение батареи
4 (B)МассаМасса0
5 (B)МассаМасса двигателя закрытия багажника0
6 (BR)МассаВыходной сигнал двигателя закрытия багажникаВыходАвтоматическое закрытие крышки багажника работаетНапряжение батареи
Автоматическое закрытие крышки багажника не работает0

ТЕХНИЧЕСКИЕ УСЛОВИЯ НА НАПРЯЖЕНИЕ

Схема №149
Схема №150
Схема №151
Схема №152
Схема №153

Отказобезопасное управление

Отказоустойчивая функция применяется к системе автоматического закрытия крышки багажника в соответствии со следующей таблицей.

СбойНеисправное состояние
При движении ударника крышки багажника внизРабота двигателя закрытия багажника прекращается, если верхнее положение ударника крышки багажника не обнаружено (выключатель остановки: ВЫКЛ -- > ВКЛ), когда проходит 6 секунд после того, как крышка багажника открыта из закрытого состояния и двигатель закрытия багажника приведен в действие Когда крышка багажника закрыта в вышеуказанном отказобезопасном состоянии (выключатель лампы в помещении багажника: ОН-- > ВЫКЛ), двигатель закрытия багажника приводится в действие и ударник крышки багажника перемещается вниз, когда ударник крышки багажника достигает нижнего положения (выключатель остановки: ОН-- > ВЫКЛ Л), работа двигателя закрытия багажника прекращается и срабатывает вниз
При движении ударника крышки багажника вверхРабота двигателя закрытия багажника прекращается, если нижнее положение ударника крышки багажника не обнаружено (выключатель останова: ОН-- > ВЫКЛ), когда проходит 6 секунд после того, как крышка багажника закрыта из открытого состояния и двигатель закрытия багажника работает При открытой крышке багажника в вышеуказанном отказоустойчивом состоянии (выключатель лампы в помещении багажника: ВЫКЛ -- > ВКЛ), двигатель закрытия багажника работает и ударник крышки багажника перемещается вверх При достижении ударником крышки багажника верхнего положения (выключатель останова -- > ВКЛ), работа двигателя закрытия багажника прекращается и срабатывание вверх и крышка багажника

КАРТА НЕИСПРАВНОСТЕЙ

Вход VATCH Вход VATCH Вход VATCH Выход VATCH Вход VATCH Вход VATCH Вход VATCH Вход VATCH Вход VATCH Вход VATCH Вход VATCH Вход VATCH C (VATCH C) Корпус 3 (VATCH C (Vc C) Корпус (V- Корпус - Корпус), Корпус - Корпус - Корпус - Корпус - Корпус - Корпус, Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - Корпус - корпус

Схема №154
Схема №155
Схема №156
Схема №157
Схема №158
Схема №159
Схема №160
Схема №161
Схема №162
Схема №163
Схема №164
Схема №165

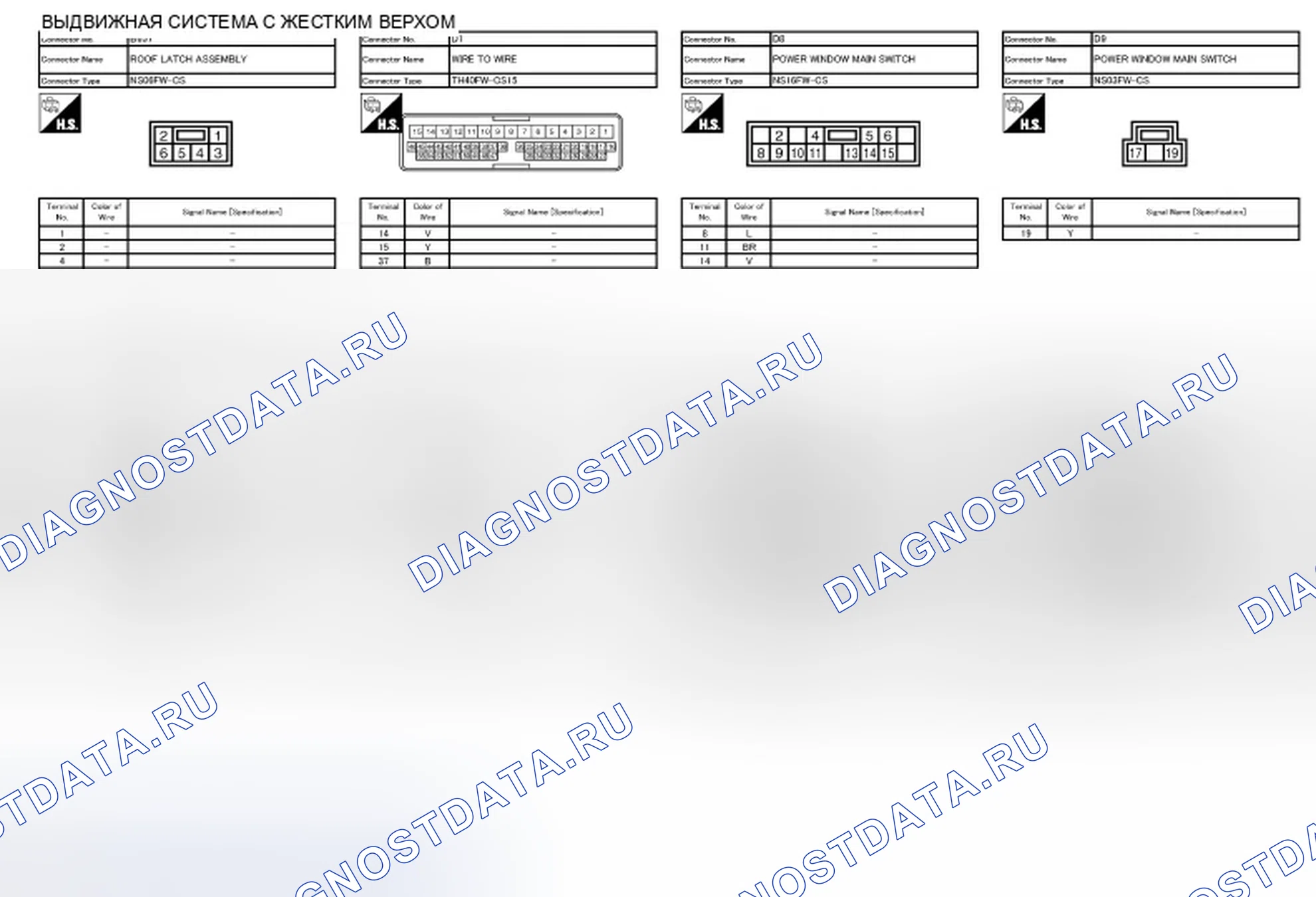

Схема №166

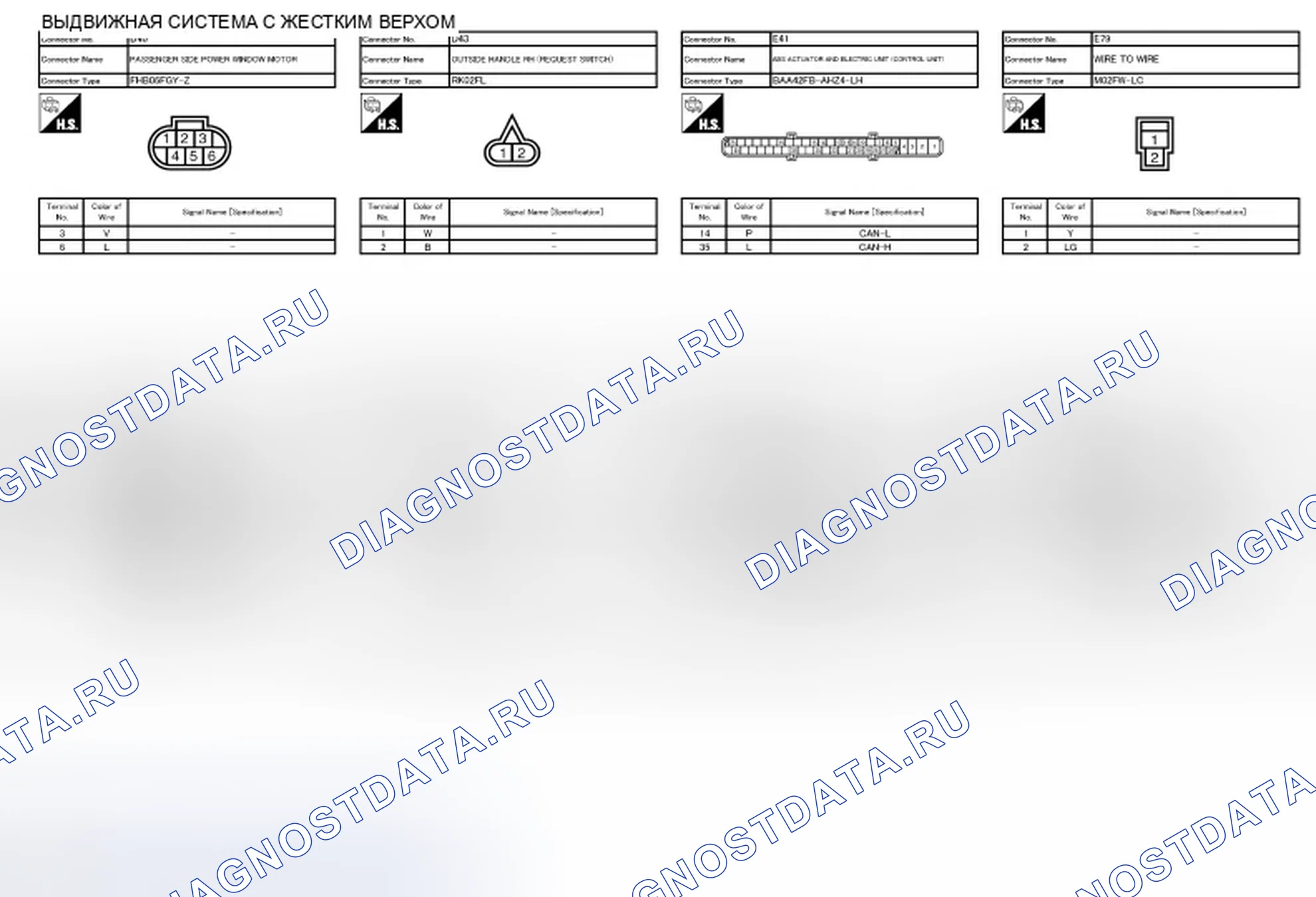

Схема №167

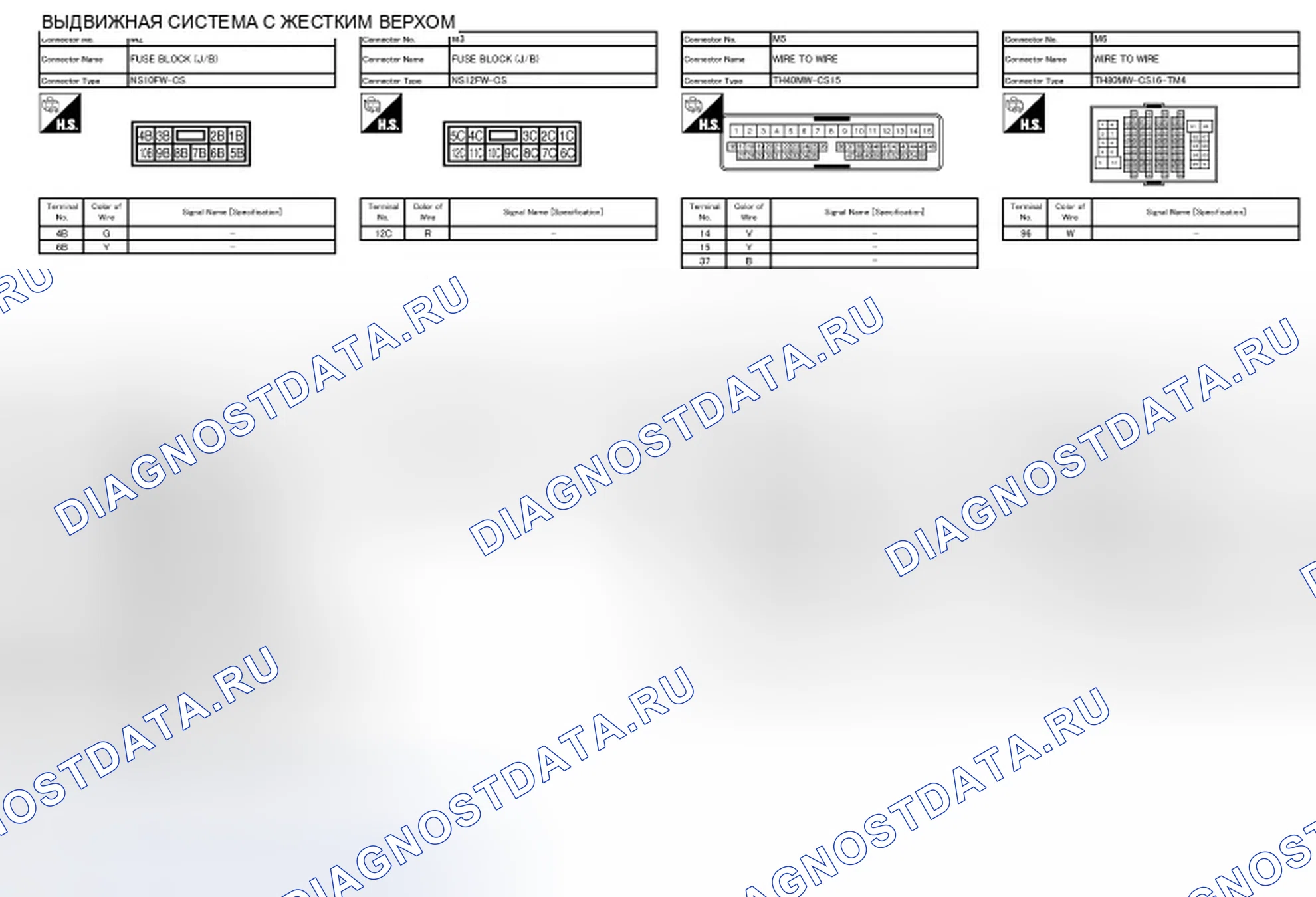

Схема №168
Схема №169
Схема №170

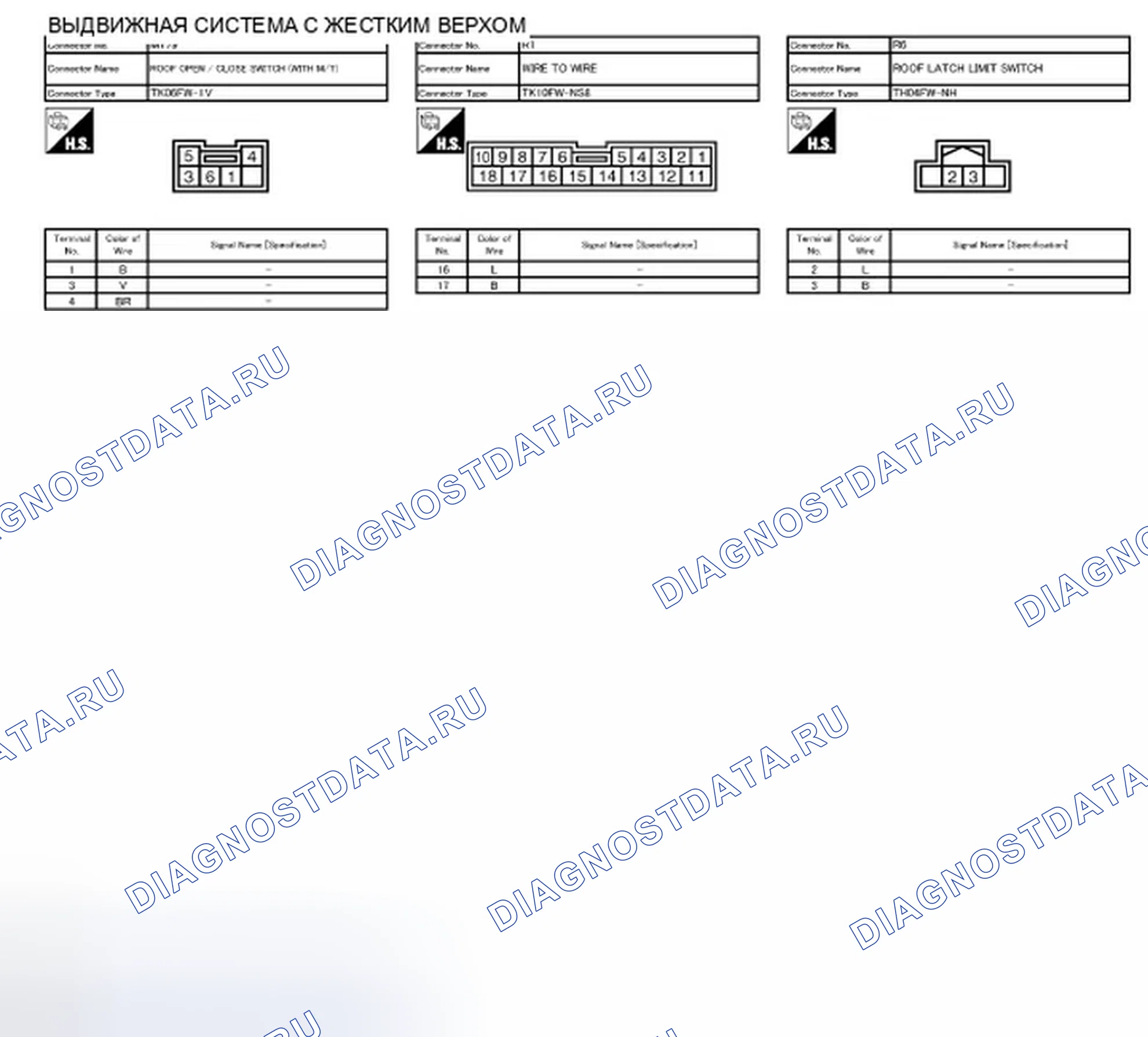

Схема №171
Номер терминала (Цвет провода)ОписаниеСостояниеЗначение (приблизительно)
+Наименование сигналаВход/выход
1 (Y)МассаИсточник питания (BAT)ВходВыключатель зажигания ОТКЛ.Напряжение батареи
2 (Sb)МассаВыключатель лампы в помещении багажникаВходВыключатель зажигания ОТКЛ.Крышка багажникаЗакрытьНапряжение батареи
Открытый0 В
3 (P)МассаСигнал управления закрытиемВыходВыключатель зажигания ОТКЛ.Крышка багажника закрытаНапряжение батареи
Операция открытия багажника осуществляется выдвижным жестким верхомНапряжение батареи -- > 0 В
Соединительная линия открыта в результате работы системы открывания соединительной линии0 В
4 (B)МассаМассаВыключатель зажигания ВКЛ.0 В
5 (R)МассаСигнал магистрального режимаВходВыключатель зажигания ОТКЛ.Выдвижной жесткий верхПолностью открыт / полностью закрытНапряжение батареи
На полпути0 В

ТЕХНИЧЕСКИЕ УСЛОВИЯ НА НАПРЯЖЕНИЕ

Интервью с заказчиком

Опрашивайте клиента, если возможно, чтобы определить условия, которые существуют, когда возникает шум. Используйте диагностическую таблицу во время интервью, чтобы документировать факты и условия, когда возникает шум, и любые комментарии клиента; обратитесь к " " ДИАГНОСТИЧЕСКОЙ ТАБЛИЦЕ " ". Эта информация необходима для дублирования условий, которые существуют, когда возникает шум. (ref-336737-S20069635362009072900000)

  1. Клиент может быть не в состоянии предоставить подробное описание или расположение шума. Попытайтесь получить все факты и условия, которые существуют, когда возникает (или не возникает) шум.
  2. Если в автомобиле более одного шума, проведите диагностику и восстановите шум, который беспокоит клиента. Это может быть достигнуто путем проведения круиз-теста на автомобиле с клиентом.
  3. После идентификации типа шума изолируйте шум с точки зрения его характеристик. Характеристики шума предоставляются таким образом, что клиент, консультант по обслуживанию и техник говорят на одном языке при определении шума.
  4. Скрип - (Как теннисные туфли на чистом полу) Характеристики скрипа включают легкий контакт/быстрое движение/вызванные дорожными условиями/твердые поверхности = более высокий шум тона/более мягкие поверхности = более низкий шум тона/край поверхности = стрекотание
  5. Скрип - (Как ходьба по старому деревянному полу) Характеристики скрипа включают в себя плотный контакт/медленное движение/скручивание с вращательным движением/шаг зависит от материалов/часто вызывается деятельностью.
  6. Погремушка - (как тряска детской погремушки) Характеристики погремушки включают в себя быстрый повторяющийся контакт/вибрацию или аналогичное движение/свободные части/отсутствующий зажим или застежку/неправильный зазор.
  7. Стук - (как стук в дверь) К характеристикам стука относится полое звучание/иногда повторяющееся/часто вызываемое действием водителя.
  8. Галочка - (как секундная стрелка часов) Характеристики галочки включают в себя мягкое соприкосновение легких материалов/сыпучих компонентов/могут быть вызваны действием водителя или дорожными условиями.
  9. Thump - (Тяжелый, приглушенный стук) Характеристики Thump включают в себя более мягкий стук / мертвый звук, часто вызываемый активностью.
  10. Buzz - (Как шмель) Характеристики Buzz включают высокочастотный дребезжащий / плотный контакт.
  11. Часто степень приемлемого уровня шума будет варьироваться в зависимости от человека. Шум, который техник может счесть приемлемым, может быть очень раздражающим для клиента.
  12. Погодные условия, особенно влажность и температура, могут оказать большое влияние на уровень шума.

Как проверить соответствующие бюллетени по обслуживанию

После проверки проблемы или симптома клиента проверьте ASIST на наличие бюллетеней по техническому обслуживанию (TSB), связанных с этой проблемой или симптомом.

Если TSB относится к симптому, следуйте процедуре для устранения шума.

Устраните причину

  1. Если причиной является незакрепленный компонент, надежно затяните его.
  2. Если причина в недостаточном зазоре между компонентами: Разделите компоненты путем изменения положения или ослабления и повторного затягивания компонента, если это возможно. Изолируйте компоненты подходящим изолятором, таким как уретановые прокладки, пеноблоки, войлочная тканевая лента или уретановая лента. Nissan Squeak и Rattle Kit (J-43980) доступен через авторизованный отдел деталей Nissan.
ВниманиеНикогда не используйте чрезмерную силу, так как многие компоненты изготовлены из пластика и могут быть повреждены.

ПримечаниеВсегда проверять с помощью ленты 1,50 мм. Идеально подходит для монтажа на ленту 0,50 мм. Для монтажа на ленту 0,50 мм. Используется только изолятор Uhx толщиной 0,50 мм. Для монтажа на ленту 0,50 мм. Используется только изолятор Uhx толщиной 0,30 мм. (Xtx). Для монтажа на ленту 0,50 мм. Используется изолятор UHTANE толщиной 0,50 мм. (Xtx). Изоляторы: 100 x 135 мм (3,94 x 5.38 мм). J-43980 9E005 71L01 71L02 9E000 50Y00 71L00 4B000 13E00

Подтвердите ремонт

Убедитесь, что причина шума устранена путем испытания транспортного средства на вождение. Эксплуатируйте транспортное средство в тех же условиях, в которых первоначально возникал шум. См. Примечания на " ДИАГНОСТИЧЕСКОЙ ТАБЛИЦЕ ". (ref-336737-S20069635362009072900000)

Приборная панель

Большинство инцидентов вызвано контактом и перемещением между

  1. Крышка кластера А и приборная панель
  2. Акриловая линза и корпус комбинированного измерителя
  3. Приборная панель для украшения передней стойки
  4. Приборная панель к козырьку
  5. Монтажные штыри приборной панели
  6. Жгуты проводов за комбинированным счетчиком
  7. Воздуховод и соединение воздуховода. Эти инциденты обычно можно обнаружить, постукивая или перемещая компоненты, чтобы дублировать шум, или нажимая на компоненты во время вождения, чтобы остановить шум. Большинство из этих инцидентов можно устранить, применив войлочную тканевую ленту или силиконовый спрей (в труднодоступных местах). Уретановые прокладки могут использоваться для изоляции жгута проводов. ВНИМАНИЕ: Никогда не используйте силиконовый спрей для изоляции скрипа или трещотки. Если область насыщена силиконом, повторная проверка ремонта становится невозможной.

Центральная консоль

Компоненты, на которые следует обратить внимание, включают

  1. Крышка узла переключения на финишер
  2. Блок управления кондиционер и крышка кластера C
  3. Жгуты проводов за аудио блоком и блоком управления кондиционер

Процедуры ремонта и изоляции приборной панели также распространяются на центральную консоль.

Двери

Обратите внимание на следующее

  1. Финишер и внутренняя панель издают хлесткий шум
  2. Внутренняя ручка декоративная для финишера дверей
  3. Отвод жгутов проводов
  4. Нарушение центровки дверного фиксатора, вызывающее резкий шум при пуске и остановке

Постукивание или перемещение компонентов или нажатие на них во время вождения, чтобы дублировать условия, может изолировать многие из этих инцидентов. Области обычно могут быть изолированы войлочной тканевой лентой или изоляционными пенопластовыми блоками из комплекта Nissan Squeak и Rattle (J-43980) для устранения шума.

Ствол

Шумы багажника часто вызваны незакрепленным домкратом или незакрепленными предметами, положенными в багажник клиентом.

Кроме того, ищите следующее

  1. Самосвалы крышки багажника не отрегулированы
  2. Боек крышки багажника вышел из регулировки
  3. Торсионы крышки багажника стучат вместе
  4. Незакрепленный номерной знак или кронштейн

Большинство этих инцидентов могут быть устранены путем регулировки, крепления или изоляции элемента (ов) или компонента (ов), вызывающих шум.

Люк в крыше / фары

Шумы в зоне люка / верхней части крыши часто можно проследить до одного из следующих

  1. Крышка люка, рельс, рычажный механизм или уплотнения, создающие дребезжание или легкий стук
  2. Встряхивание вала солнцезащитного козырька в держателе
  3. Переднее или заднее ветровое стекло, соприкасающееся с головой и скрипящее

Опять же, нажатие на компоненты, чтобы остановить шум, в то же время дублируя условия, может изолировать большинство из этих инцидентов. Ремонт обычно состоит из изоляции войлочной тканевой лентой.

Сиденья

При изоляции шума сиденья важно отметить положение сидений и нагрузку, помещенную на сиденье, когда возникает шум. Эти условия должны быть продублированы при проверке и изоляции причины шума.

Причины шума сиденья включают

  1. Стержни подголовника и держатель
  2. Скрип между подушкой подушки сиденья и рамой
  3. Замок и кронштейн спинки заднего сиденья

Эти шумы могут быть изолированы путем перемещения или нажатия на подозрительные компоненты при одновременном дублировании условий, при которых возникает шум. Большинство этих инцидентов можно устранить, переставив компонент или нанеся уретановую ленту на область контакта.

UNDERHOOD (недогрев)

Некоторый внутренний шум может быть вызван компонентами под капотом или на стенке двигателя. Затем шум передается в пассажирский салон.

Причины передаваемого шума под капотом включают

  1. Любой компонент, установленный на стенке двигателя
  2. Элементы, проходящие через стенку двигателя
  3. Настенные опоры и разъемы двигателя
  4. Ослабли монтажные штыри радиатора
  5. Бамперы капота вышли из регулировки
  6. Не отрегулирован ударник капота

Эти шумы могут быть трудно изолировать, так как они не могут быть достигнуты из внутренней части транспортного средства. Лучший метод - это закрепить, переместить или изолировать один компонент за раз и протестировать вождение транспортного средства. Кроме того, обороты двигателя или нагрузка могут быть изменены, чтобы изолировать шум. Ремонт обычно может быть выполнен путем перемещения, регулировки, крепления или изоляции компонента, вызывающего шум.

Схема №172
Схема №173

Меры предосторожности для дополнительной удерживающей системы (SRS) " подушка безопасности " и " устройство предварительного натяжения ремня безопасности "

Такие дополнительные удерживающие системы, как «ПОДУШКА БЕЗОПАСНОСТИ» и «УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ», используемые вместе с передним ремнем безопасности, помогают снизить риск или тяжесть травм водителя и переднего пассажира при некоторых видах столкновений. Эта система включает в себя входы переключателя ремней безопасности и двухступенчатые модули передних подушек безопасности. Система SRS использует переключатели ремней безопасности для определения развертывания передней подушки безопасности и может развертывать только одну переднюю подушку безопасности в зависимости от тяжести столкновения и от того, являются ли передние пассажиры пристёгнутыми или непристёгнутыми.

ПредупреждениеВо избежание вывода шлангов SRS из строя, что может увеличить риск травмирования или смерти в случае столкновения, которое может привести к надуванию подушки безопасности, все техническое обслуживание должно выполняться авторизованным дилером NISSAN / INFINITI. Неправильное техническое обслуживание, включая неправильный демонтаж и монтаж SRS, может привести к травме, вызванной непреднамеренным включением системы. Для удаления спирального кабеля и модуля подушки безопасности см. " SRS система впрыска вторичного воздуха BAG ". (ref-336710)

Меры предосторожности при использовании электроинструмента (пневматического или электрического) и молотков

ПредупреждениеПри работе рядом с блоком датчика диагностики воздушного мешка или другими датчиками системы воздушного мешка при включенном зажигании или работающем двигателе НЕ используйте воздушные или электрические электроинструменты и не ударяйте молотком по датчику (датчикам). Сильная вибрация может привести к срабатыванию датчика (датчиков) и развертыванию воздушного мешка (воздушных мешков), что может привести к серьезным травмам. При использовании воздушных или электрических электроинструментов или молотков всегда выключайте зажигание, отсоединяйте батарею и подождите не менее 3 минут перед выполнением любой услуги.

Меры предосторожности при обслуживании для моделей со всплывающей рулонной линейкой

ПредупреждениеРиск травмы или смерти пассажира может увеличиться, если всплывающий рулонный стержень не разворачивается во время столкновения при опрокидывании. Чтобы снизить вероятность инцидента, когда всплывающий рулонный стержень не работает, все предупреждения о техническом обслуживании должны выполняться дилером NISSAN или INFINITI. Перед снятием и установкой компонентов и жгута всплывающего рулонного стержня всегда выключайте выключатель зажигания, отсоедините отрицательный вывод аккумулятора и подождите в течение 3 минут или более. (Целью этой операции является удаление электричества, накопленного во вспомогательной цепи питания). (ref-336710)(ref-336711)

Меры предосторожности, необходимые для вращения рулевого колеса после отключения аккумулятора

ПримечаниеПеред снятием и установкой любых блоков управления сначала поверните кнопочный выключатель зажигания в положение замок, затем отсоедините оба кабеля батареи. После окончания работы убедитесь, что все разъемы блока управления подключены правильно, затем снова подключите оба кабеля батареи. Всегда используйте CONSULT-III для выполнения самодиагностики в рамках каждой функциональной проверки после окончания работы. При обнаружении расшифровка кода ошибки выполните диагностику неисправностей в соответствии с результатами самодиагностики.

Этот автомобиль оснащен кнопочным выключателем зажигания и блоком блокировки рулевого управления.

Если батарея отсоединена или разряжена, рулевое колесо заблокируется и не может быть повернуто.

Если поворот рулевого колеса требуется при отсоединенной или разряженной аккумуляторной батарее, то перед началом ремонтной операции выполните приведенную ниже процедуру.

Меры предосторожности для процедуры без верхней крышки капота

При выполнении процедуры после снятия верхней крышки капота нижний торец лобового стекла покрыть уретаном и т.д.

Схема №174

Меры предосторожности при обслуживании аккумуляторов

Перед отключением аккумулятора опустите окна водителя и пассажира. Это предотвратит любые помехи между краем окна и автомобилем при открытии / закрытии двери. Во время нормальной работы окно слегка поднимается и опускается автоматически, чтобы предотвратить любое вмешательство окна в автомобиль. Функция автоматического окна не будет работать с отключенным аккумулятором.

Работа

  1. После снятия и установки открывающих / закрывающих деталей обязательно проведите регулировку фитингов, чтобы проверить их работоспособность.
  2. Проверьте уровень смазки, повреждения и износ каждой детали, при необходимости смажьте или замените ее.

Специальные инструменты

Реальные формы инструментов Kent-Moore могут отличаться от форм специальных сервисных инструментов, проиллюстрированных здесь.

SPECIAL обслуживание TOOLS CHART Номер инструмента (Kent-Moore No) Название инструмента Описание (J-39570) Ухо шасси Локализует шум (J-43980) NISSAN Squeak и Rattle Kit Устраняет причину шума

Схема №175
Схема №176

Инструменты коммерческого обслуживания

COMMERCIAL обслуживание TOOLS CHART Название инструмента Описание Ухо двигателя Находит инструмент для удаления шума Удаляет зажимы, собачки и металлические зажимы Электроинструмент

Схема №177
Схема №178
Схема №179

Символы на рисунке приведены в разделе " КОМПОНЕНТЫ ". (ref-336707-S14261072972009072900000)

Боек крышки багажника

Снятие

  1. Полностью открытая крышка багажника.
  2. Снимите заднюю пластину багажника (см. раздел " ДЕМОНТАЖ И МОНТАЖ "). (ref-336730-S30475262192009072900000)
  3. Снимите усилитель BOSE (аудио BOSE с навигацией). См. " " ДЕМОНТАЖ И УСТАНОВКА " ". (ref-336718-S10832401262009072900000)
  4. Отверните крепежные болты кронштейна закрытия багажника.
  5. Извлеките аварийный кабель из узла закрытия багажника.
  6. Отсоединить разъем жгута от узла закрытия багажника.
  7. Отсоедините разъем жгута от блока управления закрытием багажника.
  8. Отверните крепежные болты, снимите узел закрытия багажника.
  9. Отвинтите крепежные винты. Снимите блок управления закрытием багажника. ВНИМАНИЕ: Будьте осторожны, чтобы жгут не защемился при установке. Проверьте открытие / закрытие крышки багажника после установки. После установки выполните регулировку фитинга. См. " " СБОРКА КРЫШКИ БАГАЖНИКА: РЕГУЛИРОВКА " ". (ref-336737-S40358026922009072900000)

Аварийный кабель

Снятие

  1. Снимите всплывающую рулонную шину. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". (ref-336710-S01623045102009072900000)
  2. Отверните крепежные болты кронштейна цилиндра аварийного ключа.
  3. Снимите кронштейн цилиндра аварийного ключа.
  4. Отверните установочные гайки, снимите цилиндр аварийного ключа.
  5. Снимите аварийный трос с цилиндра аварийного ключа.
  6. Снимите узел закрытия багажника.
  7. Снимите обшивку пола багажника (лев.). См. " ДЕМОНТАЖ И МОНТАЖ ". (ref-336730-S30475262192009072900000)
  8. Отсоедините каждый монтажный зажим аварийного кабеля.
  9. Удалите аварийный кабель.

Установка

Установку производить в порядке, обратном снятию.

ВниманиеПроверьте открытие / закрытие крышки багажника после установки. После установки выполните регулировку фитинга. См. " " КРЫШКА БАГАЖНИКА В СБОРЕ: РЕГУЛИРОВКА " ". (ref-336737-S40358026922009072900000)
Схема №180

Символы, показанные на рисунке, см. в разделе " КОМПОНЕНТЫ ". (ref-336707-S14261072972009072900000)

Крышка багажника STAY: Утилизация

  1. Зафиксируйте положение крышки багажника (1) с помощью тисков (C).
  2. С помощью ножовки (A) медленно проделайте 2 отверстия в крышке багажника в числовом порядке, как показано на рисунке. ВНИМАНИЕ: При вырезании отверстия на крышке багажника всегда накройте ножовку с помощью магазинной ткани (B), чтобы избежать разбрасывания металлических фрагментов или масла. Носите средства защиты глаз (защитные очки). Носите перчатки. A: 20 мм (0 787 дюйма) B: Вырежьте в канавке.
Схема №181

Символы, показанные на рисунке, см. в разделе " КОМПОНЕНТЫ ". (ref-336707-S14261072972009072900000)

Процедуры разблокировки

ПримечаниеПри неисправности привода открывания крышки топливного бака потяните за тягу, чтобы открыть крышку топливного бака.

Схема №182
Схема №183
Схема №184
  1. Снимите крепежные зажимы (А) заднего финишера багажника (Rh).
  2. Подтяните задний финишер багажника (правый).
  3. Разблокируйте блокировку привода крышки топливозаправщика (1), нажав на нее сзади транспортного средства с помощью отвертки с плоским лезвием (A) [длиной 383 мм (15 079 дюйма)] через прорезь, как показано на рисунке.
Схема №185
Схема №186
  1. Снимите крепежный болт дверного выключателя (А), а затем снимите дверной выключатель (1).

Приборный центр: Разнесенный вид

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336752-S23673051802009072900000)

Схема №187
  1. Удалите финишер консоли. См. раздел " " УДАЛЕНИЕ И УСТАНОВКА " ". (ref-336752-S03855416722009072900000)
  2. Выверните крепежный винт шпоночного паза (А), а затем снимите внутреннюю антенну ключа (центр прибора) (1).

Консоль: Разнесенный вид

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336752-S24554804282009072900000)

Схема №188
  1. Снимите пепельницу консоли.
  2. Снимите задний финишер консоли (2). См. " " СНЯТИЕ И УСТАНОВКА " ". (ref-336752-S39430699872009072900000)
  3. Выверните крепежный винт внутренней антенны ключа (A), а затем снимите внутреннюю антенну ключа (консоль) (1) с заднего финишера консоли.

TRUNK ROOM: Разнесенный вид

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336730-S22911025312009072900000)

Схема №189
  1. Удалите ковер пола багажника и переднюю отделку багажника. См. " " СНЯТИЕ И УСТАНОВКА " ". (ref-336730-S30475262192009072900000)
  2. Снимите внутреннюю шпоночную антенну (тронковая комната) с крепежными зажимами (A), а затем снимите внутреннюю шпоночную антенну (тронковая комната) (1).

Разнесенный вид

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336729-S24047373272009072900000)

Схема №190
  1. Снимите задний бампер (см. " ДЕМОНТАЖ И МОНТАЖ "). (ref-336729-S29944194992009072900000)
  2. Снимите монтажные гайки наружной ключевой антенны (задний бампер) (А), а затем снимите наружную ключевую антенну (задний бампер) (1).

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336737-S05490614652009072900000)

Схема №191
  1. Снимите уплотнение капота в сборе (сбоку). См. раздел " " СНЯТИЕ И УСТАНОВКА " ". (ref-336737-S11200717422009072900000)
  2. Снимите крепежный болт зуммера интеллектуального ключа (A), а затем снимите зуммер интеллектуального ключа (1).

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336747-S21851289372009072900000)

Схема №192
  1. Снимите заднюю комбинированную лампу Lh (1) (см. " ДЕМОНТАЖ И МОНТАЖ "). (ref-336747-S01881620312009072900000)
  2. Снимите разъем переключателя запроса на открывание крышки багажника (B).
  3. Снимите винт крепления переключателя запроса на открывание крышки багажника (A), а затем снимите переключатель запроса на открывание крышки багажника (2) с задней комбинированной лампы Lh.

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336752-S23673051802009072900000)

Схема №193
  1. Снимите нижнюю панель драйвера прибора (см. раздел " ДЕМОНТАЖ И УСТАНОВКА "). (ref-336752-S03855416722009072900000)
  2. Снимите переключатель открывания крышки багажника (1) с нижней панели драйвера прибора, а затем снимите собачку (А). Нажмите на переднюю сторону переключателя открывания крышки багажника, чтобы выйти из зацепления с нижней панелью драйвера прибора.

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336752-S23673051802009072900000)

Схема №194
  1. Снимите нижнюю панель вспомогательного прибора. См. раздел " " ДЕМОНТАЖ И УСТАНОВКА " ". (ref-336752-S03855416722009072900000)
  2. Снимите переключатель отмены открывания крышки багажника (1) с нижней панели приборного помощника, а затем снимите собачку (A). Нажмите на заднюю сторону переключателя отмены открывания крышки багажника, чтобы отсоединиться от нижней панели приборного помощника.

См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-336752-S23673051802009072900000)

Схема №195
  1. Снимите нижнюю панель вспомогательного прибора. См. раздел " " ДЕМОНТАЖ И УСТАНОВКА " ". (ref-336752-S03855416722009072900000)
  2. Снимите крепежный болт приемника удаленного бесключевого доступа (A), а затем извлеките приемник удаленного бесключевого доступа (1).

Другие статьи — Дверь и замок -- складной
