Сидение -- седан: Диагностика Infiniti G37 IV рестайлинг

Блок автоматического управления позиционером привода: Процедуры диагностики

1. ПРОВЕРИТЬ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ И ПЛАВКУЮ ВСТАВКУ Проверьте, чтобы следующие плавкий предохранитель и плавкая вставка не Плавкий предохранитель и плавкая вставка не Плавкий предохранитель и плавкая вставка № 39 Батарейный источник питания K (40 A) 34 10 (10 A) Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Замените перегоревшие плавкий предохранитель и плавкую вставку после ремонта поврежденной цепи, если плавкий предохранитель и плавкая вставка перегорели.
2. Проверить Питание SUPPLY цепь Turn Выключатель зажигания OFF. Disconnect automatic привод positioner управление unit разъём. проверить напряжение between automatic привод positioner управление unit жгут разъём и масса. напряжение 39 Is the проверка result normal? YES: GO TO 3. NO-1: Repair or заменить or заменить. NO-2 проверить circuce. M52
3. Проверить масса цепь проверить continuity between automatic привод positioner управление unit жгут разъём и масса. Continuity Continuity разъём клемма M52 40 Existed 48 Нормальный ли результат проверки? ДА: проверка END НЕТ: Отремонтировать или заменить жгут.

Обогреваемый блок управления сиденьем: Процедуры диагностики

1. Проверить предохранитель Проверьте, что следующие предохранители не плавкие. СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЕЙ Наименование сигнала № предохранителя Аккумуляторный блок питания 35 (15A) Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить перегоревший предохранитель после ремонта затронутой цепи, если перегорел предохранитель.
2. ПРОВЕРИТЬ ЭЛЕКТРОПИТАНИЕ 1 Выключить выключатель зажигания. Отсоединить разъем блока управления обогреваемым сиденьем. Включить выключатель зажигания. Проверить напряжение между разъемом жгута блока управления обогреваемым сиденьем и землей. СПЕЦИФИКАЦИЯ НАПРЯЖЕНИЯ (+) (-) Напряжение (В) (Приблизительно) Блок управления обогреваемым сиденьем Разъем Сторона водителя B466 67 Масса Напряжение аккумуляторной батареи Пассажирская сторона B440 14 Есть ли результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: ПЕРЕЙТИ К К 3.
3. Проверить Питание SUPPLY цепь 1 Выключить жгут реле зажигания. Отсоединить реле обогреваемого сиденья. Проверить целостность между разъемом жгута управления обогреваемым сиденьем и клеммным разъемом реле обогреваемого сиденья. Карта целостности Блок управления обогреваемым сиденьем Заменить реле обогреваемого сидения Клеммный разъем Заменить: B466 67 M70 3 Существует пассажирская сторона B440 14 Проверить целостность между разъемом жгута управления обогреваемым сиденьем и заземлением. Continuity Разъем B466 B440
4. Проверить Питание SUPPLY 2 проверить напряжение between обогреваемый Сиденье управление unit жгут разъём и масса. напряжение характеристика (+) (-) Condition напряжение (V) (Approx.) обогреваемый Сиденье управление unit разъём Сторона водителя B466 69 Земля обогреваемый Сиденье выключатель ON Напряжение батареи OFF 0 Пассажирская сторона xtagxtx1 16 ON Напряжение батареи OFF 0 Результат проверки нормальный? ДА: ПЕРЕЙТИ К К 7 НЕТ: НЕТ К К К 5. B440
5. Проверить Питание SUPPLY цепь 2 Выключите выключатель зажигания. Отсоедините разъем переключателя обогреваемого сиденья. Проверьте целостность цепи между разъемом жгута управления обогреваемым сиденьем и разъемом переключателя обогреваемого сидения. CONTINUITY CHART Блок управления обогреваемым сиденьем Замените? Переключатель обогреваемого сиденья Continuity разъём Terminue Модель M141 M / T: M175 1 M / T моделей: xtag3 16 A / T моделей: xtag5 B466 B440 M142 M176 B466 B440
6. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАЕМОГО СИДЕНЬЯ Проверьте выключатель обогреваемого сиденья. Сторона водителя: См. " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА КОМПОНЕНТОВ " ". Сторона пассажира: См. " " СТОРОНА ПАССАЖИРА: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 8. НЕТ: Замените выключатель обогреваемого сиденья. См. " " СНЯТИЕ И УСТАНОВКА " ". (ref-356534-S28640403112010022400000)(ref-356534-S06225640502010022400000)(ref-356534-S16106246882010022400000)
7. Проверить масса цепь Выключить выключатель зажигания. Проверить целостность цепи между разъемом жгута обогреваемого блока управления сиденьем и землей Карта целостности цепи Обогреваемый блок управления сиденьем Целостность массы Разъем Клемма Сторона водителя B466 48 Существует Сторона пассажира B440 2 Результат осмотра нормальный? ДА: ОСМОТР КОНЕЦ НЕТ: Отремонтировать или заменить жгут.
8. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". ОКОНЧАНИЕ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

Выключатель обогреваемого сиденья: Процедуры диагностики

1. Проверить предохранитель Проверьте, что следующие предохранители не плавкие. СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЯ Клемма № Наименование сигнала Предохранитель № 5 Источник питания зажигания 3 (10A) Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить перегоревший предохранитель после ремонта поврежденной цепи, если перегорел предохранитель.
2. Проверить Питание SUPPLY Turn Выключатель зажигания OFF. Disconnect обогреваемый Сиденье выключатель разъём. Turn ON. проверить напряжение between обогреваемый Сиденье выключатель жгут разъём и масса. напряжение характеристика (+) (-) напряжение (V) (приблизительно) обогреваемый Сиденье проверка разъём Разъем Клемма со стороны водителя Модели: xtagxtagxt0 M / T: xtagM175 5 Напряжение batterbatterage Пассажирская сторона A - нормальные модели A / T A: Xt2: Xtxt3 M141 M142 M176
3. ПРОВЕРКА МОДЕЛЕЙ ИСТОЧНИКА ПИТАНИЯ Выключите выключатель зажигания. Отсоедините разъем x7 xt Блок предохранителей (J / B). Проверьте целостность соединения между нагреваемым разъемом переключателя сиденья и разъемом предохранителя (J / B) Замена разъема. Схема непрерывности Нагреваемый переключатель сиденья Блок предохранителей (J / B) Целостность разъема Клемма Клемма Модели со стороны водителя: M141 M / T Модели: xtag1 5 M1 xtag2 M175 2A M142 M176 M141 M175 M142 M176
4. ПРОВЕРИТЬ БЛОК ПРЕДОХРАНИТЕЛЕЙ (J / B) Включить выключатель зажигания. Проверить напряжение между разъемом блока предохранителей (J / B) (сторона блока предохранителей) и землей. СПЕЦИФИКАЦИЯ НАПРЯЖЕНИЯ (+) (-) Напряжение (В) (Приблизительно) Блок предохранителей (J / B) Разъем M1 2A Масса Напряжение аккумуляторной батареи Результат проверки нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Ремонт или Fj.
5. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

Сторона водителя: Процедуры диагностики

1. Проверить обогреваемый Сиденье управление UNIT вход сигнал Turn Выключатель зажигания OFF. Disconnect обогреваемый Сиденье управление unit unit OFF. Turn ON. проверить напряжение between обогреваемый Сиденье управление unit жгут разъём и масса. напряжение характеристика (+) (-) CONDITION напряжение (V) 0 (Приблизительно) Блок управления обогреваемым сиденьем. Клем. клемма xtagxtagxtx 68 Заземвыключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Зазем. Обог. Выключ. Выключ. Обог. Обог. Выключ. Выключ. Обог. Выключ. Выключ. Обог. Обог. Обог. Обог. выключ. Обог. Обог. Выключ. нет. Выключ. нет. B466
2. Проверить обогреваемый Сиденье проверка цепь Turn OFF. Disconnect heat Сиденье выключатель разъём. проверить continuity between heat Сиденье выключатель repair разъём. CONTINUITY CHART 4 HEAT Сиденье управление CHART CHART CHART TERMINAGE MODELS: M141 M / T Модели: xtagM175 2 2 xtagxtagB466 существовали 68 Проверка Tagxtagxtagxtag Проверка tag цепи непрерывности между разъемом между разъемом обогрева и заземлением между разъемом обогрева / заземлением между разъемом обогрева M141 M175
3. Проверить обогреваемый Сиденье выключатель (ПРОВЕРЬ ВЫКЛЮЧАТЕЛЬ СИДЕНЬЯ С ПОДОГРЕВОМ) Проверьте выключатель сиденья с подогревом. См. " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 4. НЕТ: Замените выключатель сиденья с подогревом. См. " " СНЯТИЕ И УСТАНОВКА " ". (ref-356534-S28640403112010022400000)(ref-356534-S16106246882010022400000)
4. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". ОКОНЧАНИЕ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

Сторона водителя: Проверки компонентов

1. Проверить обогреваемый Сиденье выключатель ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ Выключите. Отсоедините разъем выключателя обогрева сидений. Проверьте сопротивление между клеммами выключателя обогрева сидений. ЭТАЛОННОЕ СОПРОТИВЛЕНИЕ Переключатель обогрева сидений Состояние Сопротивление (Kohms) (приблизительно) Разъем Клемма A / T модели: M141 M / T модели: M175 5 1 Положение выключателя обогрева сидений ВКЛ 0 ВЫКЛ до бесконечности 2 1 (мин. температура) 2 400 2 1 800 3 1 200 4 0 910 5 0 620 Макс. температуры: 2 (макс. (ref-356534-S16106246882010022400000)

Сторона пассажира: Процедуры диагностики

1. Проверить обогреваемый Сиденье управление UNIT вход сигнал Turn Выключатель зажигания OFF. Disconnect обогреваемый Сиденье управление unit разъём. Turn ON. проверить напряжение between обогреваемый Сиденье управление unit жгут разъём и масса. напряжение характеристика (+) (-) CONDITION напряжение (V) (Приблизительно) Устройство управления обогреваемым сиденьем. 0 (Приблизительно). Клем. xtagxtxtagxtx 0 15 Зазем- Выключ- Выключ- Выключатель обогрева. Выключ. Выключ. Выключ. Выключите Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. Выключ. - Выключ. Выключ. - Выключ. - Выключ. - Выключ. - Выключ. Обог. -. -. -. -. -. -. -. B440
2. Проверить обогреваемый Сиденье проверка цепь Turn Выключатель зажигания OFF. Disconnect обогреваемый Сиденье выключатель разъём. проверить continuity between heat Сиденье управление unit repair разъём. CONTINUITY CHART 4 HEAT Сиденье CHART CHART CHART CHART CONTINUITY разъём M142 M176 B440 M142 M176
3. Проверить обогреваемый Сиденье выключатель Проверить выключатель обогрева сиденья. См. " " СО СТОРОНЫ ПАССАЖИРА: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 4. НЕТ: Заменить выключатель обогрева сиденья. См. " " СНЯТИЕ И УСТАНОВКА " ". (ref-356534-S06225640502010022400000)(ref-356534-S16106246882010022400000)
4. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". ОКОНЧАНИЕ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

Сторона пассажира: Проверки компонентов

1. Проверить обогреваемый Сиденье выключатель ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ Выключите. Отсоедините разъем выключателя обогрева сидений. Проверьте сопротивление между клеммами выключателя обогрева сидений. ЭТАЛОННОЕ СОПРОТИВЛЕНИЕ Переключатель обогрева сидений Состояние Сопротивление (Kohms) (приблизительно) Разъем Клемма A / T модели: M142 M / T модели: M176 5 1 Положение выключателя обогрева сидений ВКЛ 0 ВЫКЛ до бесконечности 2 1 (мин. температура) 2 400 2 1 800 3 1 200 4 0 910 5 0 620 Макс. температуры: 2 (макс. (ref-356534-S16106246882010022400000)

Процедура диагностики

1. Проверить обогреваемый Сиденье реле Питание SUPPLY Turn Выключатель зажигания OFF. Disconnect обогреваемый Сиденье реле. Turn ON. проверить напряжение between обогреваемый Сиденье реле реле клемма разъём и масса. напряжение Is the проверить result normal? YES: GO TO 3. NO: GO TO 2. M70
2. Проверить обогреваемый Сиденье реле Питание SUPPLY цепь ВЫКЛЮЧИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ. Отсоедините разъем блока предохранителей (J / B). Проверьте целостность цепи между клеммным разъемом реле подогреваемого сиденья и клеммным разъемом блока предохранителей (J / B). ТАБЛИЦА ЦЕЛОСТНОСТИ ЦЕПИ Реле подогреваемого сиденья Клеммный блок предохранителя (J / B). Клеммный разъем M70 2 M1 2A существует Проверить целостность цепи между клеммным разъемом реле подогреваемого сиденья подогреваемого сиденья и клеммным разъемом массы. M70
3. Проверить обогреваемый Сиденье реле масса цепь Turn Выключатель зажигания OFF. проверить continuity between обогреваемый Сиденье реле клемма и масса. Continuity chart обогреваемый Сиденье реле continuity разъём M70 1 Существует ли результат проверки в норме? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить жгут.
4. ПРОВЕРЬТЕ ОБОГРЕВАЕМОЕ РЕЛЕ СИДЕНЬЯ Проверьте обогреваемое реле сиденья. См. " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: Обогреваемое реле сиденья в порядке. НЕТ: Замените обогреваемое реле сиденья. (ref-356534-S12233786272010022400000)
5. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

Схема №309

Войти

1. ПРОВЕРКА НАГРЕТОГО РЕЛЕ СИДЕНЬЯ Выключите выключатель зажигания. Отключите реле нагретого сиденья. Проверьте целостность между клеммами реле нагретого сиденья. СХЕМА ЦЕЛОСТНОСТИ нагретого реле сиденья Состояние Целостность Клемма 3 5 12 В питание постоянным током между клеммами 1 и 2. Существует Нет подачи тока Не существует Результат проверки нормальный? ДА: ОСМОТР КОНЕЦ НЕТ: Замените реле нагретого сиденья.

1. Проверить HEAT датчик вход сигнал проверить напряжение between обогреваемый Сиденье управление unit жгут разъём и масса. напряжение характеристика (+) (-) Condition напряжение (V) (приблизительно) Heat Сиденье управление unit Разъем B466 71 масса обогреваемый Сиденье выключатель положение OFF 0 1 (Min. температура) 10,87-11,02 2 10,93-11,07 3 11,04-11,17 4 11,13-11,26 11,24 (приблиз.
2. Проверить HEAT датчик цепь Turn Выключатель зажигания OFF. Disconnect heat Сиденье управление unit и Сиденье подушка отопитель разъём. проверить continuity between heat Сиденье управление unit жгут разъём и Сиденье continuity unit Continuity разъём Xterminuity: existed Xterminue Xtexisting: existed Xterminue Xtexed Xtexed Xtttexed: Conteminued: Conteminuity). B466 B467 B466
3. Проверить HEAT датчик Питание SUPPLY Turn Выключатель зажигания ON. обогреваемый Сиденье выключатель ON. проверить напряжение between Сиденье подушка отопитель жгут разъём и масса. напряжение Is the проверка result normal? YES: GO TO 5. NO: GO TO 4. B467
4. Проверить HEAT датчик Питание SUPPLY цепь TURN SHEIT OFF. Disconnect heat Сиденье выключатель разъём. проверить continuity between heat Сиденье управление unit жгут разъём и Сиденье ceat heat подушка heat ceat head Cat head управление unit continuity Continuity Termination Continuity Chinuit Chactexed? Заменить ERMART ART CERMERMINININININEMENT INEL EL @unk@ XEL Замены EEEEEEAG- Не П Еп Ееп П Ееп - Не П Ч - Нет - Нет - Нет - Нет - Нет - Нет - Нет - Нет - Нет - Нет - Нет - Нет - Нет - нет B466 B467 B466
5. Проверить HEAT датчик (ПРОВЕРКА ТЕПЛОВОГО ДАТЧИКА) Проверьте тепловой датчик. См. раздел " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 6. НЕТ: Заменить нагреватель подушки сиденья. См. раздел " " РАЗНЕСЕННЫЙ ВИД " ". (ref-356534-S16908776102010022400000)(ref-356534-S28674047192010022400000)
6. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

1. ПРОВЕРКА ТЕПЛОВОГО ДАТЧИКА Выключите выключатель зажигания. Отсоедините разъем нагревателя подушки сиденья. Проверьте сопротивление между клеммами нагревателя подушки сиденья. ЭТАЛОННОЕ СОПРОТИВЛЕНИЕ Нагреватель подушки сиденья Состояние Сопротивление (Kohms) (приблизительно) Разъем Клемма B467 69 71 Когда температура теплового датчика составляет 25°C 9.9-10.1 ПРИМЕЧАНИЕ: Значение сопротивления изменяется в соответствии с температурой. Является ли результат осмотра нормальным? ДА: ОСМОТР КОНЕЦ НЕТ: ЗАМЕНИТЬ Вид нагревателя ПОДУШКИ. (ref-356534-S28674047192010022400000)

1. Проверить HEAT датчик вход сигнал проверить напряжение between обогреваемый Сиденье управление unit жгут разъём и масса. напряжение характеристика (+) (-) Condition напряжение (V) (приблизительно) Heat Сиденье управление unit Разъем B440 18 масса обогреваемый Сиденье выключатель положение OFF 0 1 (Min. температура) 10,87-11,02 2 10,93-11,07 3 11,04-11,17 4 11,13-11,26 11,24 (прим. 11,26) 11,26
2. Проверить HEAT датчик цепь Turn Выключатель зажигания OFF. Disconnect heat Сиденье управление unit и Сиденье подушка heat heat. проверить continuity between heat Сиденье управление unit жгут разъём и seamage continuity Continuity разъём Continuity 3 Continuity Chart: existing Terminue Xerminue: exed Xtexisted Xtexed Xtexisted: existed Xtexisted Xttexisted Xterminue Xe Xtexed:). B440 B441 B440
3. Проверить HEAT датчик Питание SUPPLY Turn Выключатель зажигания ON. обогреваемый Сиденье выключатель ON. проверить напряжение between Сиденье подушка heat отопитель жгут разъём и масса. напряжение Is the проверка result normal? YES: GO TO 5. NO: GO TO 4. B441
4. Проверить HEAT датчик Питание SUPPLY цепь CONSTRUCTION TURN OFF. Disconnect heat Сиденье выключатель разъём. проверить continuity between heat Сиденье управление unit жгут разъём и Сиденье heat Сиденье подушка heat heat continuity heat heat continuity разъём Termination Continuity Chinuity CHATTERMINTERMININININATING EXEMXEMTUMTUMTEMT ED TED TED 16 нет Замена Еееп Еееп Ееп П ен Еен Еен Еен Еен Еен Еети Ти Ти Ти Ти Ти Ти Ти Ти Ти Ти Ти ти B440 B441 B440
5. Проверить HEAT датчик Проверьте тепловой датчик. См. " " пассажир сторона: Проверка компонента " ". Результат осмотра в норме? ДА: ПЕРЕЙТИ К 6. НЕТ: Заменить нагреватель подушки сиденья. См. " " EXPLODED VIEW " ". (ref-356534-S33168288202010022400000)(ref-356534-S28674047192010022400000)
6. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

1. ПРОВЕРЬТЕ ДАТЧИК ТЕПЛА Выключите выключатель зажигания. Отсоедините разъем нагревателя подушки сиденья. Проверьте сопротивление между клеммами нагревателя подушки сиденья. ЭТАЛОН СОПРОТИВЛЕНИЯ Нагреватель подушки сиденья Состояние Сопротивление (Kohms) (приблизительно) Разъем Клемма B441 16 18 Когда температура датчика тепла составляет 25°C 9.9-10.1 ПРИМЕЧАНИЕ: Значение сопротивления изменяется в соответствии с температурой. Является ли результат осмотра нормальным? ДА: ОСМОТР КОНЕЦ НЕТ: ЗАМЕНИТЬ Вид нагревателя ПОДУШКИ. (ref-356534-S28674047192010022400000)

1. ПРОВЕРКА ОБОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ ВХОДНОЙ СИГНАЛ Выключите выключатель зажигания. Отсоедините разъем обогревателя подушки сиденья. Включите выключатель зажигания. Проверьте напряжение между разъемом жгута обогревателя подушки сиденья и землей. НАПРЯЖЕНИЕ (+) (-) СОСТОЯНИЕ Напряжение (В) (приблизительно) Разъем обогревателя подушки сиденья B467 70 Масса Обогреваемое сиденье работает 0 - Напряжение аккумулятора Другое, чем выше 0 ПРИМЕЧАНИЕ: Напряжение повторяется в пределах значения, указанного выше, в зависимости от температуры.
2. ПРОВЕРКА ЦЕПИ ОБОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ Выключите жгут зажигания. Отсоедините разъем блока управления обогреваемым сиденьем. Проверьте целостность между разъемом жгута обогревателя подушки сиденья и разъемом жгута блока управления обогреваемым сиденьем. КАРТА НЕПРЕРЫВНОСТИ Замените нагреватель подушки сиденья Блок управления обогреваемым сиденьем Разъем непрерывности Разъем B467 70 B466 70 existed: Проверьте непрерывность между разъемом жгута обогревателя подушки сиденья и землей Карта Непрерывности работы блока управления сиденьем см. клемму xtag2? не существует? B467 (ref-356534-S06088797602010022400000)
3. ПРОВЕРИТЬ НАГРЕВАТЕЛЬ ПОДУШКИ СИДЕНЬЯ Проверьте нагреватель подушки сиденья. См. " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Замените нагреватель подушки сиденья. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-356534-S13926306012010022400000)(ref-356534-S28674047192010022400000)
4. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ ОБОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ Проверьте целостность цепи между разъемом жгута обогревателя подушки сиденья и землей. КАРТА НЕПРЕРЫВНОСТИ Обогреватель подушки сиденья Масса Разъем непрерывности B467 48 Существует Ли результат осмотра в норме? ДА: ПЕРЕЙТИ К 5. НЕТ: Отремонтировать или заменить жгут.
5. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

1. ПРОВЕРКА НАГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ Выключите выключатель зажигания. Отсоедините разъем нагревателя подушки сиденья и разъем нагревателя спинки сиденья. Проверьте сопротивление между клеммами нагревателя подушки сиденья. ЭТАЛОННОЕ СОПРОТИВЛЕНИЕ Нагреватель подушки сиденья Состояние Сопротивление (ом) (приблизительно) Разъем Клемма B467 48 70 Когда температура термодатчика составляет 20°C 2.6-3.0 ПРИМЕЧАНИЕ: Значение сопротивления изменяется в соответствии с температурой. Есть ли результат проверки нормально? СМ.: ПРОВЕРКА В КОНЦЕ. ЗАМЕНА ПОДУШКИ СИДЕНЬЯ: НЕТ: НЕТ. (ref-356534-S28674047192010022400000)

1. ПРОВЕРКА ОБОГРЕВАТЕЛЯ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ Входной сигнал Выключите выключатель зажигания. Отсоедините разъем обогревателя подушки сиденья. Включите выключатель зажигания. Проверьте напряжение между разъемом жгута обогревателя подушки сиденья и землей. НАПРЯЖЕНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (+) (-) Состояние Напряжение (В) (приблизительно) Разъем обогревателя подушки сиденья B441 17 Масса Обогреваемое сиденье работает 0 - Напряжение аккумулятора Кроме выше 0 ПРИМЕЧАНИЕ: Напряжение повторяется в пределах указанного значения в зависимости от температуры, указанной выше.
2. ПРОВЕРКА ЦЕПИ ПОДОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ Выключите жгут зажигания. Отсоедините разъем блока управления обогреваемым сиденьем. Проверьте целостность между разъемом жгута подогревателя подушки сиденья и разъемом жгута блока управления обогреваемым сиденьем. КАРТА НЕПРЕРЫВНОСТИ Замените нагреватель подушки сиденья Блок управления обогреваемым сиденьем Разъем непрерывности Клемма Разъем B441 17 Существует: Проверьте целостность между разъемом жгута подогревателя подушки сиденья и землей Карта НЕПРЕРЫВНОСТИ сиденья Обогреватель массы Клемма Xtxx17 не существует? B440 B441 (ref-356534-S06088797602010022400000)
3. ПРОВЕРЬТЕ НАГРЕВАТЕЛЬ ПОДУШКИ СИДЕНЬЯ Проверьте нагреватель подушки сиденья. См. " " СО СТОРОНЫ ПАССАЖИРА: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Замените нагреватель подушки сиденья. См. " " РАЗНЕСЕННЫЙ ВИД " ". (ref-356534-S40696893772010022400000)(ref-356534-S28674047192010022400000)
4. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ ОБОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ Выключите выключатель зажигания. Проверьте целостность цепи между разъемом жгута обогревателя подушки сиденья и землей. КАРТА НЕПРЕРЫВНОСТИ Обогреватель подушки сиденья Разъем непрерывности массы B441 2 Существует ли Результат проверки нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Отремонтировать или заменить жгут.
5. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

1. ПРОВЕРКА НАГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ Выключите выключатель зажигания. Отсоедините разъем нагревателя подушки сиденья и разъем нагревателя спинки сиденья. Проверьте сопротивление между клеммами нагревателя подушки сиденья. ЭТАЛОННОЕ СОПРОТИВЛЕНИЕ Нагреватель подушки сиденья Состояние Сопротивление (ом) (примерно) Разъем B441 2 17 Когда температура термодатчика составляет 20°C 2.6-3.0 ПРИМЕЧАНИЕ: Значение сопротивления изменяется в соответствии с температурой. Есть ли результат осмотра нормальный да: ОСМОТР НЕТ ЗАМЕНЫ ПОДУШКИ В КОНЦЕ ". (ref-356534-S28674047192010022400000)

1. ПРОВЕРКА ОБОГРЕВАТЕЛЯ СПИНКИ СИДЕНЬЯ Выключите выключатель зажигания. Отсоедините разъем обогревателя спинки сиденья. Проверьте сопротивление между клеммами обогревателя спинки сиденья. ЭТАЛОННОЕ СОПРОТИВЛЕНИЕ Обогреватель спинки сиденья Состояние Сопротивление (ом) (приблизительно) Разъем Клемма B425 1 2 Когда температура термодатчика составляет 20°C 4.0-4.7 ПРИМЕЧАНИЕ: Значение сопротивления изменяется в соответствии с температурой. Результат осмотра нормальный? ДА: Замените обогреватель подушки сиденья. См. (ref-356534-S28674047192010022400000)(ref-356534-S28674047192010022400000)

1. ПРОВЕРКА ОБОГРЕВАТЕЛЯ СПИНКИ СИДЕНЬЯ Выключите выключатель зажигания. Отсоедините разъем обогревателя спинки сиденья. Проверьте сопротивление между клеммами обогревателя спинки сиденья. ЭТАЛОННОЕ СОПРОТИВЛЕНИЕ Обогреватель спинки сиденья Состояние Сопротивление (ом) (приблизительно) Разъем Клемма B445 1 2 Когда температура термодатчика составляет 20°C 4.0-4.7 ПРИМЕЧАНИЕ: Значение сопротивления изменяется в соответствии с температурой. Результат осмотра нормальный? ДА: Замените обогреватель подушки сиденья. См. (ref-356534-S28674047192010022400000)(ref-356534-S28674047192010022400000)

1. ПРОВЕРКА ОБОГРЕВАЕМОГО ПЕРЕКЛЮЧАТЕЛЯ СИДЕНИЙ ИНДИКАТОР замыкание на массу Выключите выключатель зажигания Отсоедините разъем обогреваемого переключателя сидений. Проверьте неразрывность между разъемом жгута обогреваемого переключателя сидений и землей. КАРТА НЕРАЗРЫВНОСТИ ОБОГРЕВАЕМОГО ПЕРЕКЛЮЧАТЕЛЯ СИДЕНИЙ Модель Клемма A / T: M141 Модели M / T: M175 6 Существует Ли результат проверки нормальный? ДА: Заменить обогреваемый переключатель сидений. См. " ДЕМОНТАЖ И И УСТАНОВКА ". НЕТ: Ремонт или замена жгута. (ref-356534-S16106246882010022400000)

1. ПРОВЕРКА ОБОГРЕВАЕМОГО ПЕРЕКЛЮЧАТЕЛЯ СИДЕНИЙ ИНДИКАТОР замыкание на массу Выключите выключатель зажигания Отсоедините разъем обогреваемого переключателя сидений. Проверьте неразрывность между разъемом жгута обогреваемого переключателя сидений и землей. КАРТА НЕРАЗРЫВНОСТИ ОБОГРЕВАЕМОГО ПЕРЕКЛЮЧАТЕЛЯ СИДЕНИЙ Модель Клемма A / T: M142 Модели M / T: M176 6 Существует Ли результат проверки нормальный? ДА: Заменить обогреваемый переключатель сидений. См. " ДЕМОНТАЖ И И УСТАНОВКА ". НЕТ: Ремонт или замена жгута. (ref-356534-S16106246882010022400000)

1. Проверить TILT и TELESCOPIC выключатель FUNCTION проверить напряжение between tilt и telescopic выключатель и масса. напряжение характеристика TILT и TELESCOPIC выключатель (-) Состояние выключателя Напряжение (В) Приблизительно. Разъем M31 2 Масса Вперед Положение 0 Другое, чем выше 5 3 Назад положение 0 Другое Другое, чем выше 5 4 Вверх положение 0 ДРУГОЕ, ДРУГОЕ, чем выше 5 выше 5 ВНИЗ 0 ДРУГОЕ, ДРУГОЕ, ДРУГОЕ, чем выше 5, чем 5, ВНИЗ, кроме 5, является результатом проверки, НОРМАЛЬНО, ДА, ДА, ДА, и НАК: ТЕЛЕСКОП2, ЯВЛЯЕТСЯ.
2. Проверить TILT и TELESCOPIC выключатель сигнал цепь Turn Выключатель зажигания OFF. Disconnect tilt и telescopic выключатель и automatic привод positioner управление unit 2 Continuity M31 2 M51 11 Existed 3 27 4 1 5 17 Проверка непрерывности между tilt и телескопическим и телескопическим выключателем и блоком управления. Проверить непрерывность Между ность между tilt и телескопическим и телескопическим выключателем и блоком и блоком управления. M31
3. ПРОВЕРИТЬ НАКЛОН И ТЕЛЕСКОПИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ЦЕПЬ ЗАЗЕМЛЕНИЯ Проверить непрерывность между наклоном и телескопическим выключателем и заземлением. КАРТА НЕПРЕРЫВНОСТИ Наклон и разъем телескопического выключателя Клемма Клемма непрерывности массы M31 1 Существует ли Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить цепь.
4. ПРОВЕРИТЬ НАКЛОН И ТЕЛЕСКОПИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ Проверьте наклон и телескопический переключатель. Обратитесь к разделу " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Замените наклон и телескопический переключатель. (ref-356534-S35158413842010022400000)
5. Проверить AUTOMATIC привод POSITIONER управление UNIT Подключить разъем блока управления позиционером автоматического привода. Проверить напряжение между блоком управления позиционером автоматического привода и землей. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ Переключатель наклона и телескопический (-) Напряжение (В) Приблизительно Разъем M51 1 Масса 5 11 17 27 Результат проверки нормальный? ДА: ПЕРЕЙТИ К 6. НЕТ: Заменить блок управления позиционером автоматического привода. См. " ДЕМОНТАЖ И УСТАНОВКА ". (ref-356534-S10690237752010022400000)
6. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

Как проверить компонент

1. ПРОВЕРКА ОПРОКИДЫВАЮЩЕГО ВЫКЛЮЧАТЕЛЯ Выключите выключатель зажигания. Снимите наклон и телескопический выключатель. Проверьте непрерывность между наклоном и клеммами телескопического выключателя. КАРТА НЕПРЕРЫВНОСТИ Состояние клеммного выключателя Непрерывность 2 1 Вперед Существует Другое, чем выше Не существует 3 Назад Существует Другое, чем выше Не существует 4 Вверх Существует Другое, чем выше Не существует 5 Вниз Существует Другое, чем выше Существует Ли результат проверки НОРМАЛЬНАЯ? ДА: Накнаклон и телескопический выключатель СМ. (ref-356534-S39264016012010022400000)

1. ПРОВЕРИТЬ НЕИСПРАВНУЮ ЧАСТЬ Проверить неисправную часть. Это операция наклона или телескопическая операция? Наклон: ПЕРЕЙТИ К 2. Телескопический: ПЕРЕЙТИ К 3.
2. Проверить TILT MOTOR Питание SUPPLY и масса цепь Выключите выключатель зажигания. Отключите двигатель наклона и блок управления позиционером автоматического привода. Проверьте целостность цепи между двигателем наклона и блоком управления позиционером автоматического привода. КАРТА ЦЕЛОСТНОСТИ Разъем двигателя наклона и телескопического двигателя Клемма Разъем переключателя силового кресла Клемма Целостность M49 3 M52 42 Существует 4 35 Является ли результат проверки нормальным? ДА: ПЕРЕХОДК 4. НЕТ: Ремонт или замена цепи.
3. ПРОВЕРКА ПИТАНИЯ ТЕЛЕСКОПИЧЕСКОГО ДВИГАТЕЛЯ И ЦЕПИ ЗАЗЕМЛЕНИЯ Выключите выключатель зажигания. Отключите телескопический двигатель и блок управления позиционером автоматического привода. Проверьте целостность цепи между телескопическим двигателем и блоком управления позиционером автоматического привода. КАРТА НЕПРЕРЫВНОСТИ Наклон и разъем телескопического двигателя Клемма питания Гнездо выключателя Разъем непрерывности M49 1 M52 44 Клемма Непрерывности 44 2 36 Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ Ремонт или цепь.
4. ПРОВЕРИТЬ НАКЛОН И ТЕЛЕСКОПИЧЕСКИЙ ДВИГАТЕЛЬ Проверьте наклон и телескопический двигатель. См. " " ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 5. НЕТ: Замените наклон и телескопический двигатель. (ref-356534-S17815351182010022400000)
5. Проверить ADP управление UNIT Подключить разъем блока управления позиционером автоматического привода. Проверить напряжение между блоком управления позиционером автоматического привода и землей. СПЕЦИФИКАЦИЯ НАПРЯЖЕНИЯ Переключатель наклона и телескопический (-) НАКЛОН и ТЕЛЕСКОПИЧЕСКИЙ выключатель Состояние Напряжение (В) Прибл. Разъем M51 35 Масса Напряжение аккумуляторной батареи Другое, чем выше 0 36 Вперед Напряжение аккумуляторной батареи Другое, чем выше 0 42 Вниз Напряжение аккумуляторной батареи Другое, чем выше 0 44 Назад Напряжение аккумуляторной батареи Заменить: выше 0. (ref-356534-S10690237752010022400000)
6. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " КОНЕЦ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

1. ПРОВЕРЬТЕ НАКЛОН И ТЕЛЕСКОПИЧЕСКИЙ ДВИГАТЕЛЬ-I Проверьте визуально наклон и телескопический двигатель, чтобы увидеть, если какой-либо посторонний предмет не нарушает функцию или если наклон и телескопический двигатель не сломан. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените наклон и телескопический двигатель.
2. Проверить TILT и TELESCOPIC MOTOR-II Turn Выключатель зажигания OFF. Disconnect tilt и telescopic motor разъём. Supply tilt и telescopic motor terminals с аккумулятор напряжение и проверить operation. TERMINATION ITEM TERMINATION TERMINATION (+) (-) (-) (-) Телескопический Двигатель ИЧЕСКАЯ РАБОТА).

1. Проверить TILT и TELESCOPIC проверка цепь ВЫКЛЮЧИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ. Отсоедините датчик наклона и телескопический датчик и разъем блока управления автоматическим приводом. Проверьте целостность между датчиком наклона и телескопическим датчиком и блоком управления автоматическим приводом. 3 CONTINUITY CHART Tilt и телескопический разъем датчика. Клемма управления автоматическим приводом. Клемма Continuity M48 1 M51 33 Существует 2 23 3 7 4 xtagM52 Проверьте inuity continuity между наклоном между tilt и телескопическим и телескопическим приводом. M48
2. Проверить TILT и TELESCOPIC датчик Питание SUPPLY Подключить разъем блока управления позиционером автоматического привода. Проверить напряжение между блоком управления позиционером автоматического привода и землей. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ Наклон и телескопический датчик Масса Разъем напряжения Клемма M52 33 Приблизительно 5V Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить позиционер автоматического привода. См. " ДЕМОНТАЖ и УСТАНОВКА ". (ref-356534-S10690237752010022400000)
3. Проверить TILT и TELESCOPIC Масса датчика проверить continuity between automatic привод positioner управление unit и масса. CONTINUITY CHART TILT и telescopic Масса датчика Continuity разъём M48 4 Существует ли результат проверки в норме? ДА: ПЕРЕЙТИ К 4. НЕТ: Заменить автоматический привод позиционера. Обратитесь к разделу " ДЕМОНТАЖ и УСТАНОВКА ". (ref-356534-S10690237752010022400000)
4. ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА Проверка прерывистого инцидента. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". ОКОНЧАНИЕ ИНСПЕКЦИИ (ref-356498-S19319239862010022400000)

Схема №310

Войти

Схема №311

Войти

Схема №312

Войти

Схема №313

Войти

Схема №314

Войти

Схема №315

Войти

Схема №316

Войти

Схема №317

Войти

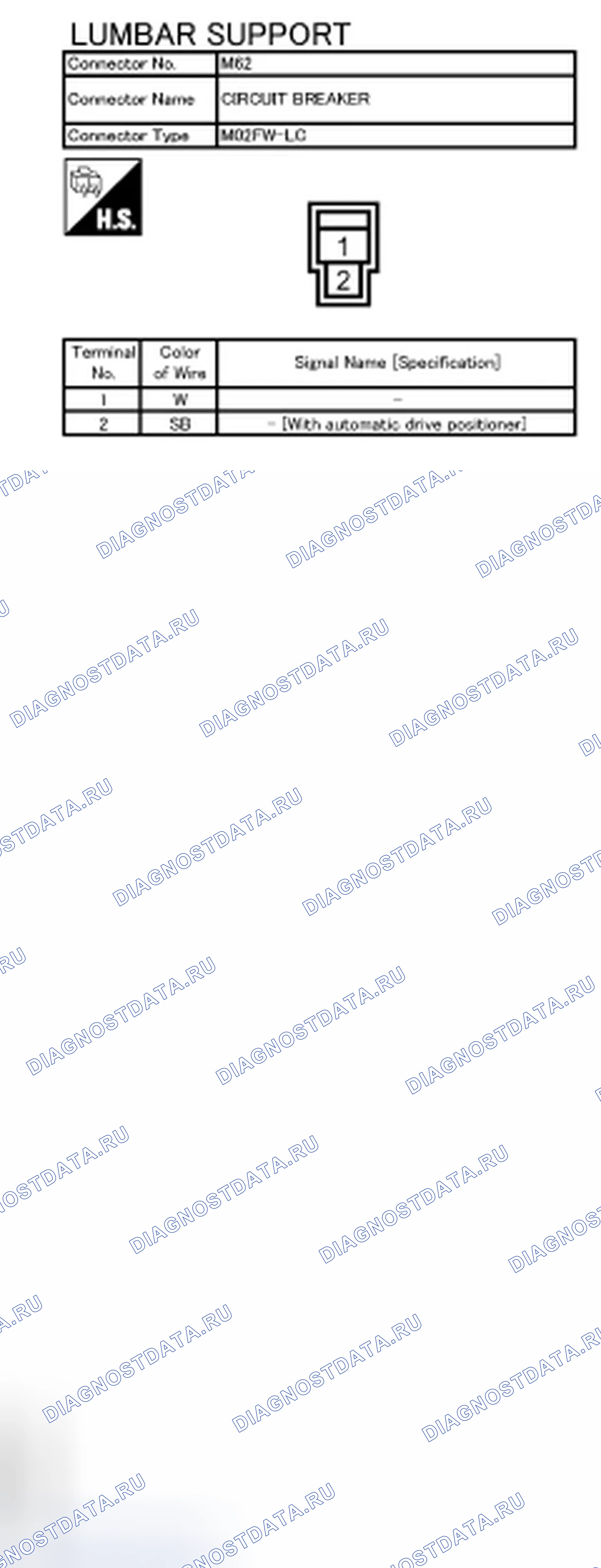

Схема №318

Войти

Схема №319

Войти

Схема №320

Войти

Схема №321

Войти

Схема №322

Войти

Схема №323

Войти

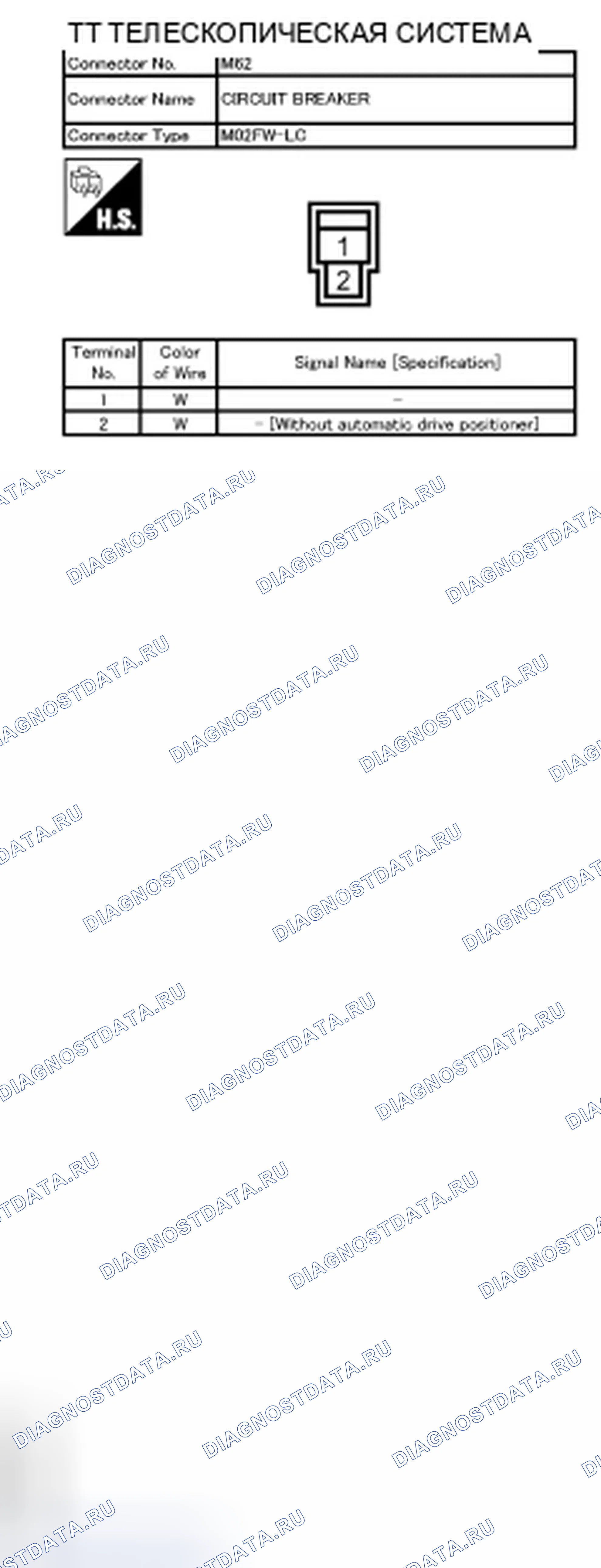

Схема №324

Войти

Схема №325

Войти

Обе стороны: Процедуры диагностики

1. Проверить обогреваемый Сиденье выключатель Питание SUPPLY Проверьте питание переключателя обогреваемых сидений. Обратитесь к разделу " " ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАЕМЫХ СИДЕНИЙ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S16956790042010022400000)
2. ПРОВЕРИТЬ НАГРЕТОЕ РЕЛЕ СИДЕНЬЯ Проверить нагретое реле сиденья. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтировать или заменить неисправные детали. (ref-356534-S26325296842010022400000)
3. Проверить обогреваемый Сиденье управление UNIT Питание SUPPLY и масса цепь Проверьте питание переключателя обогреваемого сиденья и цепь массы. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ОБОГРЕВАЕМЫМ СИДЕНЬЕМ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S31131977152010022400000)
4. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-356498-S19319239862010022400000)

1. Проверить обогреваемый Сиденье выключатель Питание SUPPLY Проверьте питание переключателя обогреваемых сидений. Обратитесь к разделу " " ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАЕМЫХ СИДЕНИЙ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S16956790042010022400000)
2. Проверить обогреваемый Сиденье управление UNIT Питание SUPPLY и масса цепь Проверьте питание переключателя обогреваемого сиденья и цепь массы. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ОБОГРЕВАЕМЫМ СИДЕНЬЕМ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S31131977152010022400000)
3. Проверить обогреваемый Сиденье выключатель (ПРОВЕРЬ ВЫКЛЮЧАТЕЛЬ СИДЕНЬЯ С ПОДОГРЕВОМ) Проверьте выключатель сиденья с подогревом. См. " " СО СТОРОНЫ ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S35368024672010022400000)
4. ПРОВЕРИТЬ ОБОГРЕВАТЕЛЬ ПОДУШКИ СИДЕНЬЯ Проверить обогреватель подушки сиденья. См. " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Отремонтировать или заменить неисправные детали. (ref-356534-S10776522262010022400000)
5. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-356498-S19319239862010022400000)

1. Проверить обогреваемый Сиденье выключатель Питание SUPPLY Проверьте питание переключателя обогреваемых сидений. Обратитесь к разделу " " ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАЕМЫХ СИДЕНИЙ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S16956790042010022400000)
2. Проверить обогреваемый Сиденье управление UNIT Питание SUPPLY и масса цепь Проверьте питание переключателя обогреваемого сиденья и цепь массы. Обратитесь к разделу " " БЛОК УПРАВЛЕНИЯ ОБОГРЕВАЕМЫМ СИДЕНЬЕМ: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S31131977152010022400000)
3. Проверить обогреваемый Сиденье выключатель (ПРОВЕРЬ ВЫКЛЮЧАТЕЛЬ СИДЕНЬЯ С ПОДОГРЕВОМ) Проверьте выключатель сиденья с подогревом. См. " " СО СТОРОНЫ ПАССАЖИРА: ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S38664822502010022400000)
4. ПРОВЕРИТЬ ОБОГРЕВАТЕЛЬ ПОДУШКИ СИДЕНЬЯ Проверить обогреватель подушки сиденья. См. " " СО СТОРОНЫ ПАССАЖИРА: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Отремонтировать или заменить неисправные детали. (ref-356534-S15290112982010022400000)
5. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-356498-S19319239862010022400000)

1. ПРОВЕРИТЬ ОБОГРЕВАТЕЛЬ СПИНКИ СИДЕНЬЯ Проверьте обогреватель спинки сиденья. См. " " СО СТОРОНЫ ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S34540583142010022400000)
2. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-356498-S19319239862010022400000)

1. ПРОВЕРИТЬ ОБОГРЕВАТЕЛЬ СПИНКИ СИДЕНЬЯ Проверьте обогреватель спинки сиденья. См. " " СО СТОРОНЫ ПАССАЖИРА: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S23103813262010022400000)
2. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-356498-S19319239862010022400000)

1. Проверить обогреваемый Сиденье выключатель Проверить выключатель обогрева сиденья. См. " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать или заменить неисправные детали. (ref-356534-S35368024672010022400000)
2. Проверить HEAT датчик (ПРОВЕРКА ТЕПЛОВОГО ДАТЧИКА) Проверьте тепловой датчик. Обратитесь к разделу " " СО СТОРОНЫ ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S29539962242010022400000)
3. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте периодическое происшествие. См. " " ПЕРИОДИЧЕСКОЕ ПРОИСШЕСТВИЕ " ". НЕТ: Замените обогреваемый блок управления сиденьем. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". (ref-356498-S19319239862010022400000)(ref-356534-S06088797602010022400000)

1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СИДЕНЬЯ С ПОДОГРЕВОМ Проверьте выключатель сиденья с подогревом. См. " " СТОРОНА ПАССАЖИРА: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S38664822502010022400000)
2. Проверить HEAT датчик (Проверка теплового датчика) Проверьте тепловой датчик. Обратитесь к разделу " " СО СТОРОНЫ ПАССАЖИРА: ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S11445326602010022400000)
3. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте периодическое происшествие. См. " " ПЕРИОДИЧЕСКОЕ ПРОИСШЕСТВИЕ " ". НЕТ: Замените обогреваемый блок управления сиденьем. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". (ref-356498-S19319239862010022400000)(ref-356534-S06088797602010022400000)

1. Проверить обогреваемый Сиденье выключатель INDICATOR (ПРОВЕРЬ ИНДИКАТОР ПЕРЕКЛЮЧАТЕЛЯ СИДЕНЬЯ С ПОДОГРЕВОМ) Проверьте индикатор переключателя сиденья с подогревом. См. " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S05459071942010022400000)
2. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-356498-S19319239862010022400000)

1. ПРОВЕРЬТЕ ИНДИКАТОР ПЕРЕКЛЮЧАТЕЛЯ СИДЕНЬЯ С ПОДОГРЕВОМ Проверьте индикатор переключателя сиденья с подогревом. См. " " ПАССАЖИРСКАЯ СТОРОНА: ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S20636886612010022400000)
2. ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-356498-S19319239862010022400000)

1. Проверить AUTOMATIC привод POSITIONER управление UNIT Питание SUPPLY и масса цепь проверить automatic привод positioner управление unit Питание и масса цепь. См. раздел " " БЛОК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПОЗИЦИОНЕРОМ ПРИВОДА: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать или заменить неисправные детали. (ref-356505-S15967764132010022400000)
2. ПРОВЕРЬТЕ НАКЛОН И ТЕЛЕСКОПИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ Проверьте наклон и телескопический переключатель. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S42645173312010022400000)
3. Проверить TILT и TELESCOPIC датчик Проверьте наклон и телескопический датчик. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: Проверьте периодическое происшествие. Обратитесь к разделу " " ПЕРИОДИЧЕСКОЕ ПРОИСШЕСТВИЕ " ". НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S37402219722010022400000)(ref-356498-S19319239862010022400000)

1. Проверить TILT и TELESCOPIC выключатель Проверьте переключатель наклона. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S42645173312010022400000)
2. Проверить TILT и TELESOPIC MOTOR Проверьте двигатель наклона. См. " " ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S08917602242010022400000)
3. Проверить TILT и TELESCOPIC датчик (ПРОВЕРЬ ДАТЧИК НАКЛОНА И ТЕЛЕСКОПИЧЕСКИЙ) Проверьте датчик наклона. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: Проверьте периодическое происшествие. Обратитесь к разделу " " ПЕРИОДИЧЕСКОЕ ПРОИСШЕСТВИЕ " ". НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S37402219722010022400000)(ref-356498-S19319239862010022400000)

1. Проверить TILT и TELESCOPIC выключатель Проверьте телескопический выключатель. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S42645173312010022400000)
2. ПРОВЕРИТЬ НАКЛОН И ТЕЛЕСКОПИЧЕСКИЙ ДВИГАТЕЛЬ Проверить телескопический двигатель. См. " " ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " ". Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтировать или заменить неисправные детали. (ref-356534-S08917602242010022400000)
3. Проверить TILT и TELESCOPIC датчик Проверьте телескопический датчик. Обратитесь к разделу " " ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ КОМПОНЕНТА " ". Результат проверки нормальный? ДА: Проверьте периодическое происшествие. Обратитесь к разделу " " ПЕРИОДИЧЕСКОЕ ПРОИСШЕСТВИЕ " ". НЕТ: Отремонтируйте или замените неисправные детали. (ref-356534-S37402219722010022400000)(ref-356498-S19319239862010022400000)

Схема №326

Войти

Дублирование шума и Тест-Драйва

Если возможно, управляйте автомобилем с клиентом до тех пор, пока шум не будет дублирован. Обратите внимание на любую дополнительную информацию в диагностической таблице, касающуюся условий или местоположения шума. Эта информация может использоваться для дублирования тех же условий при повторном подтверждении ремонта.

Если шум может легко дублироваться во время тест-драйва, чтобы помочь определить источник шума, попытайтесь продублировать шум при остановленном транспортном средстве, выполнив одно или все из следующих действий:

1. Закройте дверь.
2. Нажмите или нажмите/потяните вокруг области, откуда, кажется, исходит шум.
3. Произведите ревизию двигателя.
4. С помощью напольного домкрата воссоздать «скрутку» автомобиля.
5. На холостом ходу применяйте нагрузку двигателя (электрическая нагрузка, полумуфта на моделях М / Т, положение привода на моделях А / Т).
6. Поднять автомобиль на тали и ударить резиновым молотком по шине. Управляйте транспортным средством и попытайтесь дублировать условия, которые существуют в состоянии клиента, когда возникает шум. Если трудно дублировать шум, медленно ведите транспортное средство по волнистой или неровной дороге, чтобы нагрузить кузов транспортного средства.

Процедура проверки

Обратитесь к соответствующему компоненту для получения информации о снятии и установке конкретного компонента.
