Определения диагностических кодов неисправностей
| Внимание | Немедленно смойте тормозную жидкость, если она соприкасается с окрашенной поверхностью. |
|---|
ПримечаниеОтсоединение кабеля аккумуляторной батареи во время ремонта не приведет к стиранию данных, хранящихся в блоке управления ABS / TRAC.
ПримечаниеКогда сигнальная лампа АБС горит постоянно, ручной тестер использовать нельзя.
Для определения диагностических кодов неисправностей ABS выполните соответствующий тест. См. таблицу " код неисправности (расшифровка кода ошибки) DEFINITIONS ". (ref-153071-S04901497592003063000000)
| DTC | Проведение испытаний |
|---|---|
| C0200 | Правая передняя цепь датчика скорости |
| C0205 | Левая передняя цепь датчика скорости |
| CO210 | Правая задняя цепь датчика скорости |
| CO215 | Левая задняя цепь датчика скорости |
| C0226 | Правая передняя цепь соленоида |
| C0236 | Левая передняя цепь соленоида |
| C0246 | Правая задняя цепь соленоида |
| C0256 | Левая задняя цепь соленоида |

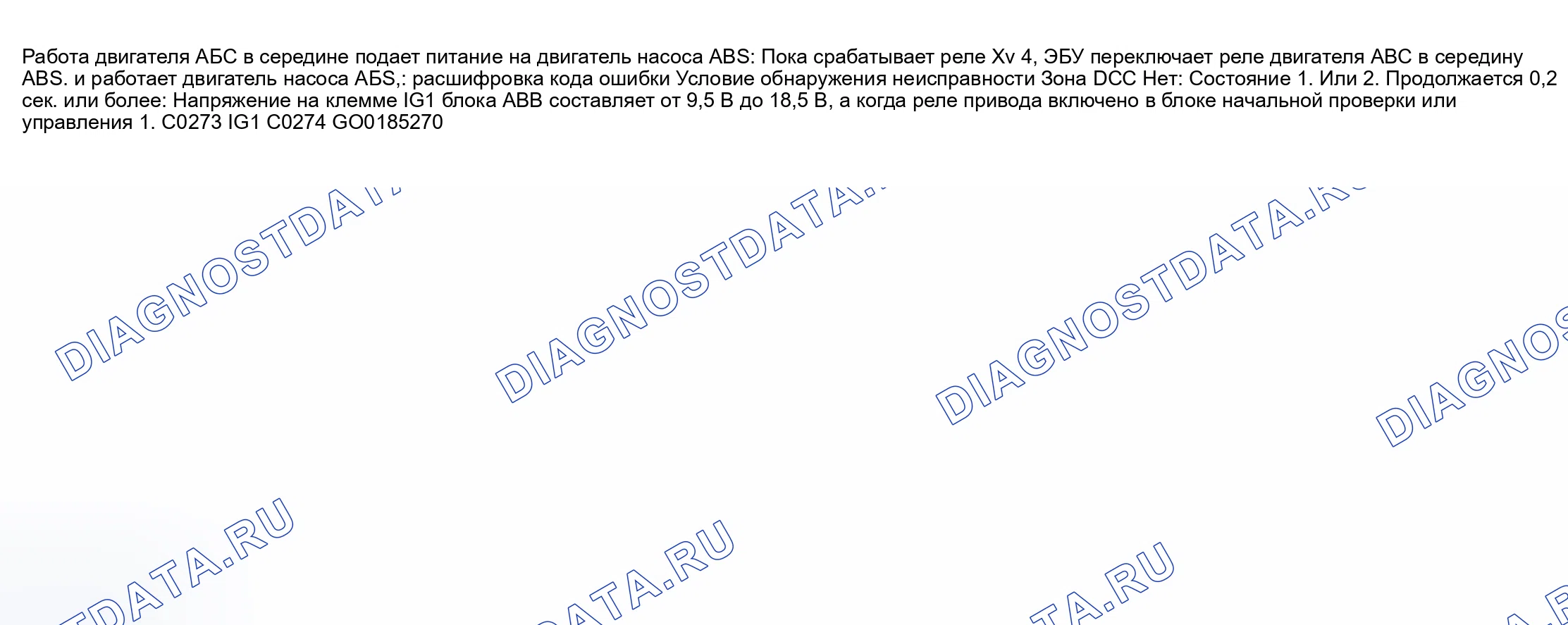

| C0273 | Обрыв в цепи реле двигателя ABS |
| C0274 | Короткое замыкание на напряжение в цепи реле двигателя ABS |
| C0278 | Обрыв цепи в цепи реле соленоида ABS |
| C0279 | Короткое замыкание в цепи реле соленоида ABS |
| C1235 | Посторонние вещества прикреплены на кончике правого переднего датчика |
| C1236 | Посторонние вещества прикреплены на кончике левого переднего датчика |
| C1238 | Левая задняя цепь датчика скорости |
| C1239 | Посторонние вещества прикреплены на кончике левого заднего датчика |
| C1241 | Низкое напряжение батареи или аномально высокое напряжение батареи |
| C1249 | Разомкнутая цепь в цепи выключателя стоп-сигнала |
| C1251 | Электродвигатель насоса заблокирован / разомкнут в заземлении электродвигателя насоса |
ОПРЕДЕЛЕНИЯ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ
Описание цепи
Описание цепи (Схема №2)
Схема №2
Процедура испытаний
Для электросхемы (Рис. 8) Для процедуры тестирования (лист 9) - (лист 11).
Схема №3
Схема №4
Схема №5
Схема №6
Для электросхемы (Рис. 12) Для процедуры тестирования (Лист 13) - (лист 15).
Схема №7
Схема №8
Схема №9
Схема №10
Для электросхемы (Рис. 17) Для процедуры тестирования (Лист 18)
Схема №11
Схема №12
Для описания цепи (Рис. 19)
Схема №13
Для электросхемы (Рис. 20) Для процедуры тестирования (Лист 21)
Схема №14
Схема №15
Для описания цепи (таблица 22)
Схема №16
Для электросхемы (Рис. 23) Для процедуры тестирования (Лист 24)
Схема №17
Схема №18
Для описания цепи (Рисунок 25)
Схема №19
Для электросхемы (Рис. 26) Для процедуры тестирования (лист 27) и (лист 28).
Схема №20
Схема №21
Схема №22
Для описания цепи (Таблица 29)
Схема №23
Для электросхемы (Рис. 30) Для процедуры тестирования (лист 31)
Схема №24
Схема №25
Для описания схемы (Таблица 32)
Схема №26
К электросхеме (Рис. 33) К процедуре тестирования (Лист 34)
Схема №27
Схема №28
Как протестировать симптомы
| Признак | Проведение испытаний |
|---|---|
| Индикатор АБС постоянно освещен, неисправность в ABS ECU | КОНТРОЛЬ А |
| Предупреждающий свет ABS остается включенным | ТЕСТ Б |
| Цепь предупреждающего света ABS не загорается | ТЕСТ В |
| Цепь сигнальной лампы тормоза | " проверка D " (ТЕСТ Г) (ref-153071-S17424192072003031900000) |
| Клеммная цепь TC | КОНТРОЛЬ Д |
| Клеммная цепь Ts | " проверка F " (ТЕСТ Ф) (ref-153071-S13854459512003031900000) |
ИНДЕКС СИМПТОМОВ
Тест а: индикатор АБС всегда включен, неисправность в ABS ECU
ПримечаниеКогда сигнальная лампа ABS горит постоянно, ручной тестер LEXUS использовать нельзя.
Для описания цепи (Рисунок 35)
Схема №29
Для электросхемы (Рис. 36) Для процедуры тестирования (лист 37) и (лист 38).
Схема №30
Схема №31
Схема №32
Испытание в: предупреждающий световой сигнал АБС остается включенным
ПримечаниеКогда сигнальная лампа ABS горит постоянно, ручной тестер LEXUS использовать нельзя.
Если ABS ECU обнаруживает проблему, он зажигает предупредительную лампу ABC, в то же время он запрещает управление ABS. b это время, ЭБУ записывает расшифровка кода ошибки в память.
Перемычка между клеммами Tc и Cg (DLC3) для включения сигнального огня ABS и вывода сигнала расшифровка кода ошибки.
Для электросхемы (Рис. 36) Для процедуры тестирования (Лист 39)
Схема №33
Если ABS ECU обнаруживает проблему, он зажигает предупредительную лампу ABC, в то же время он запрещает управление ABS. b это время, ЭБУ записывает расшифровка кода ошибки в память.
Перемычка между клеммами Tc и Cg (DLC3) для включения сигнальной лампы ABS и вывода сигнала расшифровка кода ошибки.
Для электросхемы (Рис. 36) Для процедуры тестирования (Лист 40)
Схема №34
Сигнальный огонь ТОРМОЗ загорается при низком уровне тормозной жидкости, (EBD) ненормальном состоянии или включенном стояночном тормозе.
Для электросхемы (Рис. 41) Для процедуры тестирования (Табл. 42)
Схема №35
Схема №36
Перемычка между клеммами Tc и Cg (DLC3) заставляет ECU отображать расшифровка кода ошибки, мигая предупредительной лампочкой ABS.
Для электросхемы (Рис. 43) Для процедуры тестирования (Табл. 44)
Схема №37
Схема №38
Схема проверки датчика обнаруживает аномалии в сигнале датчика скорости, которые не могут быть обнаружены при проверке расшифровка кода ошибки. Перемычка между клеммами Ts и Cg (DLC3) запускает проверку.
Для электросхемы (Рис. 45) Для процедуры тестирования (Лист 46)
