Раздаточная коробка - Nvg 149-Np (односкоростная автоматическая): Технические характеристики
Раздаточная коробка - Nvg 149-Np (односкоростная автоматическая): Диагностика
Раздаточная коробка - Nvg 149-Np (односкоростная автоматическая): Снятие и установка

Все разделы

Раздаточная коробка - Nvg 263-NP1 (выбирается): Обзор GMC Sierra 2500

Раздаточная коробка 28 иллюстраций ~8 мин чтения

Описание испытаний

Приведенные ниже номера относятся к номерам шагов в диагностической таблице.

2) - Отсутствие связи может быть связано с частичной неисправностью цепи последовательных данных класса 2 или из-за общей неисправности цепи последовательных данных класса 2. Указанная процедура определит конкретное состояние.
3) - Наличие коды неисправностей указывает на то, что модуль управления переключением передач обнаружил неисправность. Перейти к симптомам для других проблем.
4) - Наличие коды неисправностей, которые начинаются с " U ", указывает на то, что какой-то другой модуль не обменивается данными. Указанная процедура соберет всю доступную информацию до проведения тестов.
5) - Скорость транспортного средства передается в модуль управления переключением раздаточной коробки через класс 2. Сначала выполните диагностику трансмиссии коды неисправностей P0502 и P0503.

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - На этом этапе проверяется правильная работа переключателя переключения передач раздаточной коробки.
3) - На этом этапе проверяется правильная подача напряжения на переключатель переключения передач раздаточной коробки.
4) - На этом этапе проверяется переключатель переключения передач на наличие соответствующих значений сопротивления во всех состояниях переключателя.
5) - На этом этапе проверяется цепь сигнала переключения 4WD на короткое замыкание на напряжение.
6) - Этот шаг проверяет сигнальную цепь переключателя 4WD на обрыв или короткое замыкание на массу.
7) - Этот шаг проверяет сигнальную цепь переключателя 4WD на короткое замыкание на эталонную цепь 8 вольт.
8) - Определяет, является ли 8-вольтовая опорная цепь больше или меньше указанного напряжения.
9) - На этом этапе тестируется 8-вольтовая опорная цепь на короткое замыкание.
10) - На этом этапе выполняется проверка эталонной цепи 8 В на обрыв или короткое замыкание на массу.

Схема №216

Схема №217

Приведенные ниже номера относятся к номерам шагов в диагностической таблице.

2) - Прослушивайте слышимый шум двигателя, когда работает двигатель кодировщика раздаточной коробки. Команда как во включенном, так и в выключенном состояниях. Повторите команды по мере необходимости.
3) - Этот этап проверяет короткое замыкание на массу в цепи A управления двигателем.
4) - Этот этап проверяет короткое замыкание на массу в цепи B управления двигателем.
5) - На этом этапе проверяется сопротивление, превышающее нормальное, в цепях A и B управления двигателем через модуль.
6) - На этом этапе проверяется короткое замыкание на массу в обмотках двигателя кодового датчика положения раздаточной коробки.
7) - Этот этап проверяет непрерывность цепи двигателя. Показания сопротивления варьируются в зависимости от местоположения щеточного контакта внутри узла двигателя.
8) - На этом этапе проверяется цепь A управления двигателем на короткое замыкание на массу.
9) - На этом этапе проверяется цепь B управления двигателем на короткое замыкание на массу.
10) - На этом этапе проверяются цепи управления двигателем A и B на разомкнутое или высокое сопротивление.

Схема №218

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - Прослушивайте слышимый шум двигателя, когда работает двигатель кодировщика раздаточной коробки. Команда как во включенном, так и в выключенном состояниях. Повторите команды по мере необходимости.
3) - Этот этап проверяет управление двигателем A или модуль управления переключением раздаточной коробки на короткое замыкание на напряжение.
4) - Этот этап проверяет управление двигателем B или модуль управления переключением раздаточной коробки на короткое замыкание на напряжение.
5) - На этом этапе проверяется цепь управления двигателем A на короткое замыкание на напряжение.
6) - На этом этапе проверяется цепь B управления двигателем на короткое замыкание на напряжение.

Схема №219

Приведенные ниже номера относятся к номерам шагов в диагностической таблице.

2) - Прослушивайте слышимый шум двигателя, когда работает двигатель кодировщика раздаточной коробки. Команда как во включенном, так и в выключенном состояниях. Повторите команды по мере необходимости.
3) - На этом этапе проверяется сопротивление, превышающее нормальное, в цепях управления двигателем A и B и через модуль.
4) - На этом этапе проверяется цепь управления двигателем A на разомкнутое или высокое сопротивление.
5) - На этом этапе проверяется цепь B управления двигателем на разомкнутое или высокое сопротивление.
6) - На этом этапе проверяется непрерывность цепи двигателя.

Схема №220

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - Прослушивайте слышимый шум двигателя, когда работает двигатель кодировщика раздаточной коробки. Команда как во включенном, так и в выключенном состояниях. Повторите команды по мере необходимости.
3) - На этом этапе проверяется цепь массы двигателя на обрыв.

Приведенные ниже номера относятся к номерам шагов в диагностической таблице.

2) - Этот шаг проверяет работу системы.
3) - Этот шаг помогает определить, имеет ли двигатель энкодера напряжение питания.
4) - Этот этап проверяет каналы кодера на надлежащее опорное напряжение.
5) - Этот шаг проверяет каналы кодера на открытое или короткое замыкание на питание.
6) - На этом этапе измеряется напряжение от эталонной цепи 8 В до цепи массы сигнала энкодера.
7) - Этот шаг проверяет два или более каналов сигнала кодера, закороченных вместе.
8) - Этот шаг обходит кодировщик и проверяет каждый канал сигнала кодировщика индивидуально. Помогает изолировать между сбоями кодировщика и модуля.
9) - Этот шаг проверяет подозрительный канал (каналы) сигнала кодера на наличие открытого состояния.
10) - Этот этап проверяет сигнальные каналы кодера на надлежащее опорное напряжение.
11) - Этот шаг помогает определить, закорочена ли цепь массы сигнала кодера до напряжения.
12) - На этом этапе тестируется опорная цепь 8 вольт на короткое замыкание до напряжения.
13) - Этот шаг проверяет цепь массы сигнала кодера на высокое сопротивление или обрыв.
14) - Этот шаг проверяет опорную цепь 8 вольт на обрыв.
15) - На этом этапе устраняется короткое замыкание между цепями, которые были одновременно включены на этапе 6.
16) - Этот этап проверяет канал (ы) сигнала кодера, которые не находятся в пределах указанного диапазона, ранее протестированного на этапе 9 для разомкнутой цепи.

Схема №221

Схема №222

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - Этот шаг проверяет цепь низкого сигнала 4WD на напряжение.
3) - Этот шаг проверяет цепь низкого сигнала 4WD на короткое замыкание до напряжения.
4) - Этот шаг проверяет цепь низкого сигнала 4WD на разомкнутое или высокое сопротивление.
5) - Этот шаг восстанавливает цепь низкого сигнала 4WD для короткого замыкания на напряжение.

Схема №223

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - На этом этапе проверяется работа переключателя передней оси.
3) - На этом этапе проверяется электрическое управление переключателем передней оси.
4) - На этом этапе проверяется цепь управления приводом моста на короткое замыкание до напряжения.
5) - На этом этапе проверяются плохие соединения на приводе передней оси.
6) - На этом этапе выполняется проверка соединений на разъеме кабельной проводки модуля управления переключением раздаточной коробки.

Схема №224

Приведенный ниже номер относится к номеру шага в диагностической таблице.

2) - Этот этап заменяет модуль управления переключением раздаточной коробки.

Цифры ниже относятся к номерам шагов на диагностической таблице.

3) - На этом шаге проверяется, связано ли состояние с модулем, системой или состоянием.
4) - Этот шаг проверяет, было ли условие исправлено или идентифицировано, как указано в сопроводительном тексте.
5) - Этот этап заменяет модуль управления переключением раздаточной коробки.

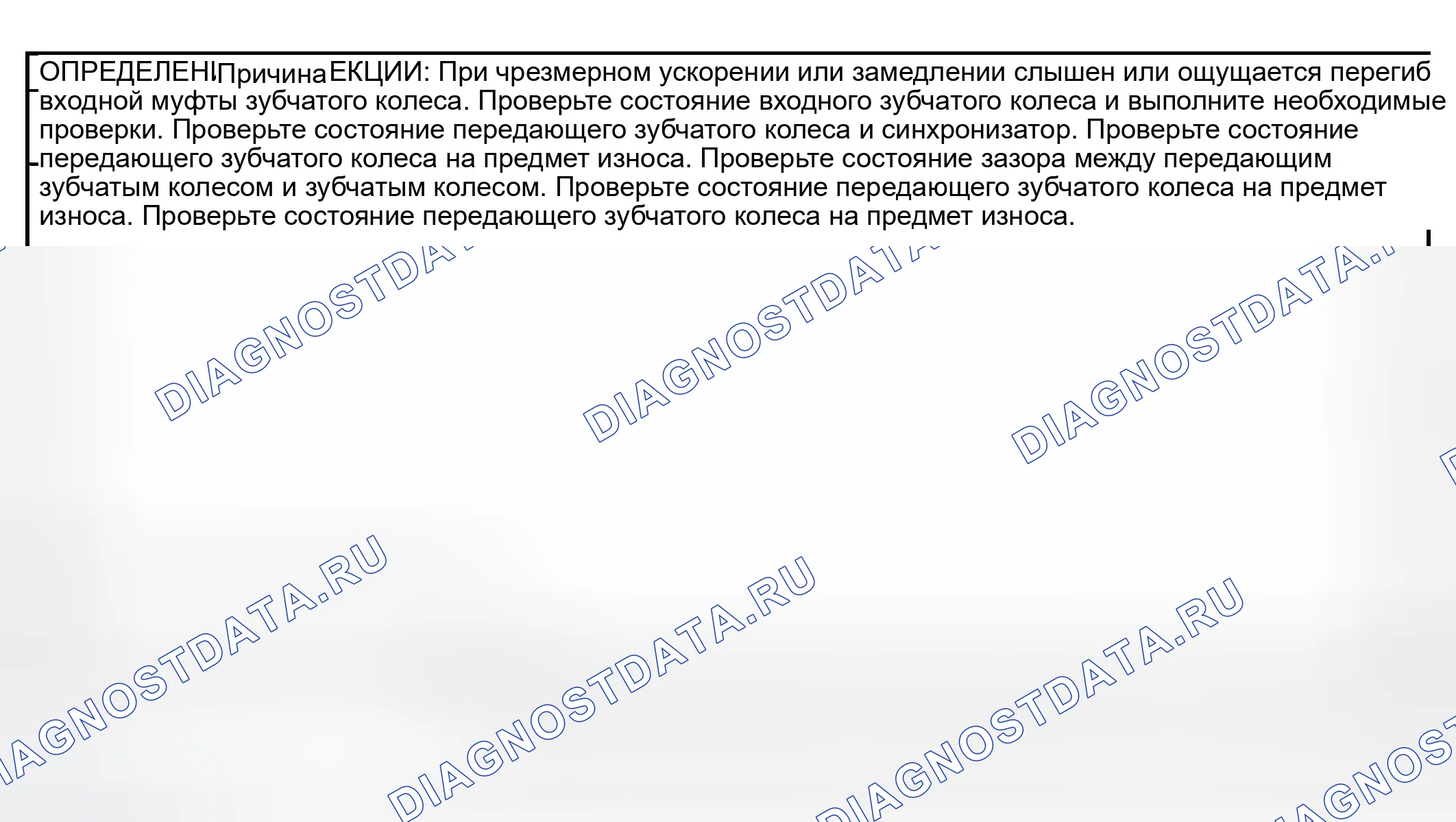

Симптомы - Дело о передаче

Важно: Выполните проверку системы диагностики раздаточной коробки перед использованием таблиц симптомов, чтобы убедиться, что все следующие условия верны

Коды неисправностей не установлены.
Модули управления могут обмениваться данными через последовательный канал передачи данных.

Просмотрите работу системы, чтобы ознакомиться с ее функциями. См. " Описание и работа раздаточной коробки ". (ref-175704-S03819834202005042700000)

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - Этот шаг проверяет электрическую функцию привода передней оси. Этот шаг помогает определить между механическими и электрическими неисправностями.
3) - На этом этапе проверяется надлежащая мощность и масса в приводе передней оси.
4) - На этом этапе проверяется работа схемы управления приводом оси.
5) - Этот шаг помогает определить, способен ли модуль управления переключением раздаточной коробки контролировать переключатель передней оси.
6) - Этот этап проверяет сигнальную цепь переключателя оси на разомкнутое или высокое сопротивление.
7) - Этот шаг измеряет напряжение между цепью напряжения зажигания 3 и землей.
8) - Этот этап проверяет цепь управления приводом оси на разомкнутое или высокое сопротивление.
9) - На этом этапе производится проверка передней оси на предмет механической неисправности.
10) -. На этом этапе проводятся испытания на обрыв предохранителя в цепи напряжения зажигания 3.

Схема №225

Схема №226

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - Этот шаг проверяет электрическую функцию привода передней оси. Помогает определить между механическими и электрическими неисправностями.
3) - На этом этапе проверяется надлежащая мощность и масса в приводе передней оси.
4) - На этом этапе проверяется работа схемы управления приводом оси.
5) - На этом этапе проверяется электрическая функция цепи управления приводом оси.
6) - На этом этапе проверяется надлежащее напряжение зажигания 3 для привода передней оси.
7) - На этом этапе проводятся испытания на обрыв предохранителя в цепи напряжения зажигания 3.
8) - Этот этап проверяет цепь управления приводом оси на разомкнутое или высокое сопротивление.
9) - Этот этап проверяет сигнальную цепь переключателя оси на разомкнутое или высокое сопротивление.
10) - Этот этап помогает определить, имеет ли место механическая неисправность привода передней оси.
11) - На этом этапе проверяется цепь сигнала переключения оси на короткое замыкание на напряжение.
12) - Осмотрите переднюю ось на предмет механической неисправности.

Схема №227

Схема №228

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - На этом этапе проверяется функциональность кнопок переключателя переключения передач раздаточной коробки.
3) - На этом этапе проверяется способность модулей работать в режимах раздаточной коробки.

Схема №229

Приведенный ниже номер относится к номеру шага в диагностической таблице.

2) - Этот шаг определяет, является ли отказ результатом неисправного модуля управления переключением раздаточной коробки или комбинации приборов.

Приведенный ниже номер относится к номеру шага в диагностической таблице.

2) - Определяет, является ли отказ результатом неисправного модуля управления переключением раздаточной коробки или комбинации приборов.

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - На этом этапе проверяется электрическое управление коробкой передач цепей индикатора.
3) - Этот шаг помогает определить короткое замыкание на массу в цепях управления подозрительными индикаторами.
4) - На этом шаге проверяются цепи управления подозрительными индикаторами на короткое замыкание на массу.
5) - Отремонтировать замыкание на массу в цепи управления подозрительным индикатором.

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - Этот шаг определяет положение привода передней оси.
3) - Этот шаг помогает определить, не войдет ли в зацепление передняя ось.
4) - Этот шаг помогает определить, не выйдет ли передняя ось из зацепления.

Схема №230

Цифры ниже относятся к номерам шагов на диагностической таблице.

2) - На этом этапе проверяется электрическое управление раздаточной коробки цепями управления индикаторами.
3) - Этот шаг помогает определить отказы модуля.
4) - На этом этапе выполняется проверка цепи управления индикатором на разомкнутое или высокое сопротивление.
5) - На этом этапе проверяется цепь напряжения зажигания 1 на обрыв или короткое замыкание на массу.
