Антиблокировочная система: Диагностика Dodge Neon II

Антиблокировочная система и антипробуксовка (ABS/TCS) 27 иллюстраций ~8 мин чтения

Как проверить антиблокировочной система: диагностику

Тональные колеса могут вызвать ошибочные сигналы датчика скорости колеса. Осмотрите тональные колеса на наличие следующих возможных причин

  1. Отсутствующие, сколотые или сломанные зубы
  2. Контакт с датчиком скорости колеса
  3. Датчик скорости колеса для тонального выравнивания колеса
  4. Датчик частоты вращения колеса для регулировки зазора между колесами
  5. Чрезмерное биение тонального барабана
  6. Тональное колесо свободно на своей монтажной поверхности

Если обнаружено, что переднее тональное колесо нуждается в замене, необходимо заменить полуось. Не следует пытаться заменить только тональное колесо.

Диагностическая информация и процедуры

ПримечаниеПосле выполнения каждого теста симптомов перейдите к " ABS VERIFICATION проверка - VER 1 " по мере необходимости. (ref-177946-S21377969752005061600000)

Описание кода неисправности
ПИТАНИЕ КАБИНЫ
Комбинация приборов отказ
ОТКАЗ КОНТРОЛЛЕРА
ОТКАЗ ЦЕПИ ДАТЧИКА Нч, ОТКАЗ ЦЕПИ ДАТЧИКА Нр, ОТКАЗ ЦЕПИ РАДИОЧАСТОТНОГО ДАТЧИКА, ОТКАЗ ЦЕПИ ДАТЧИКА Rr
" Lf WHEEL скорость сигнал отказ " (" ОТКАЗ СИГНАЛА ЧАСТОТЫ ВРАЩЕНИЯ ЛЕВОГО КОЛЕСА ") (ref-177946-S17014058312005060800000)
" Lr WHEEL скорость сигнал отказ " (" ОТКАЗ СИГНАЛА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА Нр ") (ref-177946-S38319886992005060800000)
ОБМЕН ДАННЫМИ ПО ШИНЕ PCI
ДВИГАТЕЛЬ НАСОСА РАБОТАЕТ НЕПРАВИЛЬНО
" Rf WHEEL скорость сигнал отказ " (" Отказ сигнала частоты вращения Рч-колеса ") (ref-177946-S37929335912005060800000)
" Rr WHEEL скорость сигнал отказ " (ОТКАЗ СИГНАЛА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА Rr) (ref-177946-S29243832792005060800000)
СИСТЕМНОЕ ПЕРЕНАПРЯЖЕНИЕ
СИСТЕМНОЕ ПОНИЖЕННОЕ НАПРЯЖЕНИЕ

Диагностический индекс кодов неисправностей

Симптом: питания кабины

При контроле и установке условия

При контроле: Зажигание включено. CAB постоянно контролирует цепь B (+) с предохранителями на предмет надлежащего напряжения системы.

Установка условия: Если напряжение предохранителя B (+) отсутствует, когда CAB обнаруживает, что внутренний основной драйвер не " включен ", устанавливается расшифровка кодов ошибок.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ПРЕРЫВИСТЫЙ расшифровка кода ошибки
  2. ПЕРЕГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ - ЦЕПЬ B (+) С ПРЕДОХРАНИТЕЛЕМ
  3. НЕТ ПИТАНИЯ B + К ПРЕДОХРАНИТЕЛЮ
  4. ЦЕПЬ B (+) С ПРЕДОХРАНИТЕЛЯМИ РАЗОМКНУТА
  5. B (+) ЦЕПЬ ПРЕРЫВИСТО ЗАМКНУТА НА ЗЕМЛЮ
  6. ЦЕПЬ B (+) ЗАМКНУТА НАКОРОТКО НА ЗЕМЛЮ
  7. КАБИНА - ЦЕПЬ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ B (+) РАЗОМКНУТА
  8. КАБИНА - ЦЕПЬ B (+) С ПРЕДОХРАНИТЕЛЕМ ЗАМКНУТА НА ЗЕМЛЮ
Схема №9
Схема №10
Схема №11

Симптом: кластерный сбой

При контроле и установке условия

При мониторинге: Зажигание включено, каждый раз при отправке сообщения с приборной панели.

Установите условие: Когда сообщение от комбинации приборов через шину PCI информирует CAB о том, что он не может включить индикатор предупреждения ABS или красный индикатор предупреждения о торможении.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ПРИСУТСТВУЕТ ОШИБКА КЛАСТЕРА расшифровка кода ошибки
  2. ПРЕРЫВИСТЫЙ расшифровка кода ошибки
Схема №12

Симптом: отказа контроллера

При контроле и установке условия

При контроле: Зажигание включено. CAB контролирует работу своих внутренних микропроцессоров.

Установка условия: Если CAB обнаруживает внутреннюю неисправность, устанавливается расшифровка кода ошибки.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. СОЕДИНЕНИЯ ЗАЗЕМЛЕНИЯ И ПИТАНИЯ
  2. ВЫСОКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ ЗАЗЕМЛЕНИЯ
  3. ПОМЕХИ В ЦЕПИ ЗАЗЕМЛЕНИЯ
  4. CAB - ВНУТРЕННИЙ ОТКАЗ
Схема №13

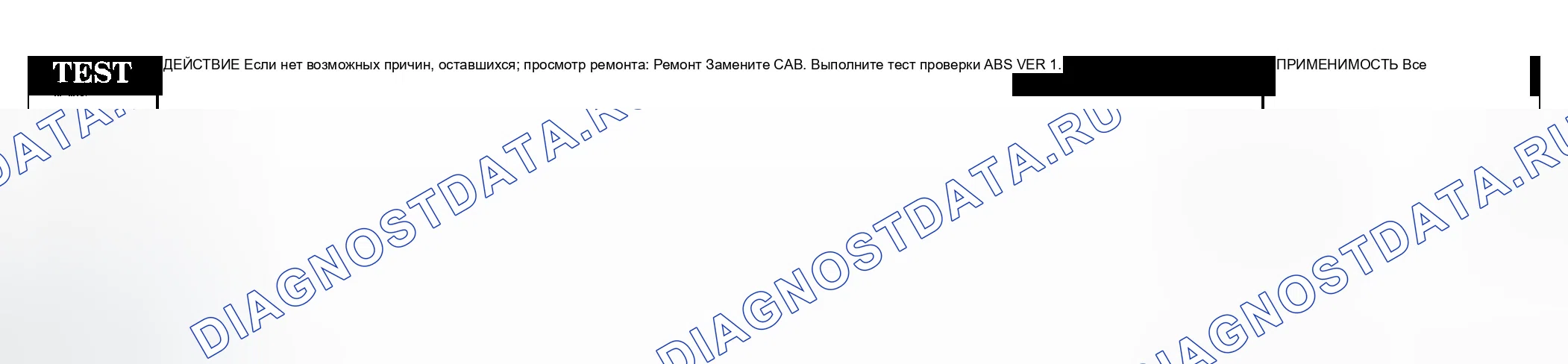

Схема №14

Список симптомов: отказа цепи датчика Нч, отказ цепи датчика Нр, отказ цепи датчика Рч, отказ цепи датчика Рр.

ПримечаниеВсе перечисленные выше симптомы диагностируются с помощью тех же тестов. Название тестов будет Lf датчик цепь отказ.

При контроле и установке условия

ОТКАЗ ЦЕПИ ДАТЧИКА Нч

При мониторинге: Зажигание включено. CAB контролирует цепь скорости вращения колеса каждые 7 миллисекунд (мс).

Установка условия: Если CAB обнаруживает разомкнутую или замкнутую цепь датчика скорости вращения колеса, будет установлен расшифровка кодов ошибок.

ОТКАЗ ЦЕПИ ДАТЧИКА Lr

При мониторинге: Зажигание включено. CAB контролирует цепь скорости вращения колеса каждые 7 миллисекунд (мс).

Установка условия: Если CAB обнаруживает разомкнутую или замкнутую цепь датчика скорости вращения колеса, будет установлен расшифровка кодов ошибок.

ОТКАЗ ЦЕПИ РАДИОЧАСТОТНОГО ДАТЧИКА

При мониторинге: Зажигание включено. CAB контролирует цепь скорости вращения колеса каждые 7 миллисекунд.

Установка условия: Если CAB обнаруживает разомкнутую или замкнутую цепь датчика скорости вращения колеса, будет установлен расшифровка кодов ошибок.

ОТКАЗ ЦЕПИ ДАТЧИКА Rr

При мониторинге: Зажигание включено. CAB контролирует цепь скорости вращения колеса каждые 7 миллисекунд (мс).

Установка условия: Если CAB обнаруживает разомкнутую или замкнутую цепь датчика скорости вращения колеса, будет установлен расшифровка кодов ошибок.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ПОВРЕЖДЕНИЕ ДАТЧИКА ИЛИ РАЗЪЕМА
  2. НЕИСПРАВНОСТЬ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА
  3. ЦЕПИ ДАТЧИКА ЗАМКНУТЫ ИЛИ РАЗОМКНУТЫ
  4. CAB - ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ
  5. ПРЕРЫВИСТАЯ ЦЕПЬ расшифровка кода ошибки
Схема №15
Схема №16

Симптом: отказа сигнала частоты вращения колеса Нч

При контроле и установке условия

При контроле: Сравнение скорости вращения колес проверяется при отключении привода или каждые 7 миллисекунд (мс). Непрерывность цепи датчика проверяется каждые 7 миллисекунд. Контроль длины фазы скорости вращения колес проверяется каждые 7 миллисекунд.

Установка условия: Если во время остановки ABS CAB выдает команду на включение любого соленоида клапана в течение длительного периода времени и не видит соответствующего изменения скорости вращения колеса, устанавливается расшифровка кодов ошибок. расшифровка кода ошибки также может быть установлен, если сигнал отсутствует или является нестабильным.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ПОВРЕЖДЕН ДАТЧИК СКОРОСТИ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА ИЛИ РАЗЪЕМ
  2. ТОНАЛЬНЫЙ ДИСК ПОВРЕЖДЕН
  3. ВОЗДУШНЫЙ ЗАЗОР ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА НЕ СООТВЕТСТВУЕТ СПЕЦИФИКАЦИИ
  4. ПОДШИПНИК ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА НЕ СООТВЕТСТВУЕТ ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ
  5. ДАТЧИК СКОРОСТИ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА НЕ РАБОТАЕТ
  6. КАБИНА - НЕ РЕАГИРУЕТ НА СИГНАЛ ДАТЧИКА СКОРОСТИ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА
  7. ПРЕРЫВИСТЫЙ СИГНАЛ расшифровка кода ошибки
Схема №17
Схема №18

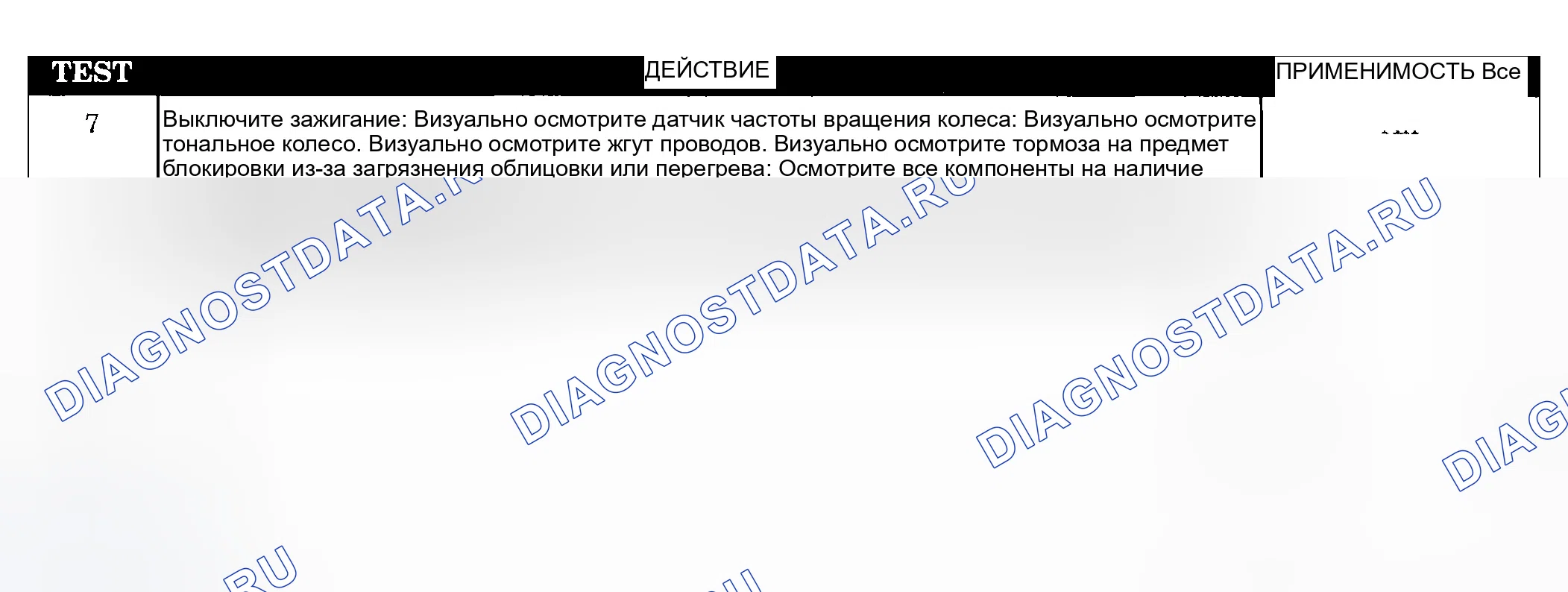

Схема №19

Симптом: сбоя сигнала скорости колеса Lr

При контроле и установке условия

При мониторинге: Сравнение скорости вращения колеса проверяется при отключении привода или каждые 7 миллисекунд (мс). Непрерывность цепи скорости вращения колеса проверяется каждые 7 миллисекунд. Контроль длины фазы скорости вращения колеса проверяется каждые 7 миллисекунд.

Установка условия: Если во время остановки ABS CAB выдает команду на включение любого соленоида клапана в течение длительного периода времени и не видит соответствующего изменения скорости вращения колеса, устанавливается расшифровка кодов ошибок. расшифровка кода ошибки также может быть установлен, если сигнал отсутствует или является нестабильным.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ПОВРЕЖДЕНИЕ ДАТЧИКА СКОРОСТИ ЛЕВОГО ЗАДНЕГО КОЛЕСА ИЛИ РАЗЪЕМА
  2. ТОНАЛЬНЫЙ ДИСК ПОВРЕЖДЕН
  3. ВОЗДУШНЫЙ ЗАЗОР ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ ЛЕВОГО ЗАДНЕГО КОЛЕСА НЕ СООТВЕТСТВУЕТ СПЕЦИФИКАЦИИ
  4. ПОДШИПНИКИ КОЛЕС НЕ СООТВЕТСТВУЮТ ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ
  5. ПРЕРЫВИСТЫЙ СИГНАЛ расшифровка кода ошибки
Схема №20
Схема №21

Симптом: связи по шине PCI

При контроле и установке условия

При контроле: Зажигание включено, каждые 7 мс.

Установите условие: Когда CAB не получает сообщение от комбинации приборов в течение 10 секунд.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ПРОВЕРКА СВЯЗИ С MIC
  2. КАБЕЛЬ-- ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ
Схема №22

Симптом: двигателя насоса работает неправильно

При контроле и установке условия

При мониторинге: Зажигание включено. CAB дает команду насосу включить на скорости 20 км / ч (12 миль / ч), чтобы проверить его работу, если тормозной переключатель не включен. Если тормоз включен, испытание будет проходить на скорости 40 км / ч (25 миль / ч). CAB контролирует напряжение насоса каждые 7 миллисекунд.

Установленное условие: расшифровка кода ошибки сохраняется, когда CAB обнаруживает: 1) Неправильное падение напряжения после выключения насоса. 2) Насос не включен CAB, но напряжение присутствует в течение 3,5 секунд. 3) Насос включается CAB, но без достаточного напряжения для его работы.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. КАБИНА - ДВИГАТЕЛЬ НАСОСА РАБОТАЕТ НЕПРЕРЫВНО
  2. ДВИГАТЕЛЬ НАСОСА АБС, ПРЕРЫВИСТЫЙ, расшифровка кода ошибки
  3. ЦЕПЬ B (+) ПРЕДОХРАНИТЕЛЯ ПРЕРЫВИСТО замыкается на массу
  4. ЦЕПЬ ПРЕДОХРАНИТЕЛЯ B (+) ЗАМКНУТА НАКОРОТКО НА ЗЕМЛЮ
  5. КАБИНА - ЦЕПЬ B (+) С ПРЕДОХРАНИТЕЛЕМ ЗАМКНУТА НА ЗЕМЛЮ
  6. ПЕРЕГОРЕЛ ПРЕДОХРАНИТЕЛЬ - ЦЕПЬ ДВИГАТЕЛЯ НАСОСА
  7. НЕТ ПИТАНИЯ B + К ПРЕДОХРАНИТЕЛЮ
  8. ДВИГАТЕЛЬ НАСОСА АБС НЕ РАБОТАЕТ
  9. ЦЕПЬ B (+) С ПРЕДОХРАНИТЕЛЯМИ РАЗОМКНУТА
  10. ЦЕПЬ ЗАЗЕМЛЕНИЯ РАЗОМКНУТА
  11. ВЫСОКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ ЗАЗЕМЛЕНИЯ
  12. CAB - ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ
Схема №23
Схема №24
Схема №25
Схема №26

Симптом: сбоя сигнала частоты вращения колеса Rf

При контроле и установке условия

При контроле: Сравнение скорости вращения колес проверяется при отключении привода или каждые 7 миллисекунд (мс). Непрерывность скорости вращения колес проверяется каждые 7 миллисекунд. Контроль длины фазы скорости вращения колес проверяется каждые 7 миллисекунд.

Установка условия: Если во время остановки ABS CAB выдает команду на включение любого соленоида клапана в течение длительного периода времени и не видит соответствующего изменения скорости вращения колеса, устанавливается расшифровка кодов ошибок. расшифровка кода ошибки также может быть установлен, если сигнал отсутствует или является нестабильным.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ДАТЧИК СКОРОСТИ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА ИЛИ РАЗЪЕМ ПОВРЕЖДЕН
  2. ТОНАЛЬНЫЙ ДИСК ПОВРЕЖДЕН
  3. ВОЗДУШНЫЙ ЗАЗОР ДАТЧИКА СКОРОСТИ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА НЕ СООТВЕТСТВУЕТ СПЕЦИФИКАЦИИ
  4. ПОДШИПНИКИ КОЛЕС НЕ СООТВЕТСТВУЮТ ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ
  5. ПРЕРЫВИСТЫЙ СИГНАЛ расшифровка кода ошибки

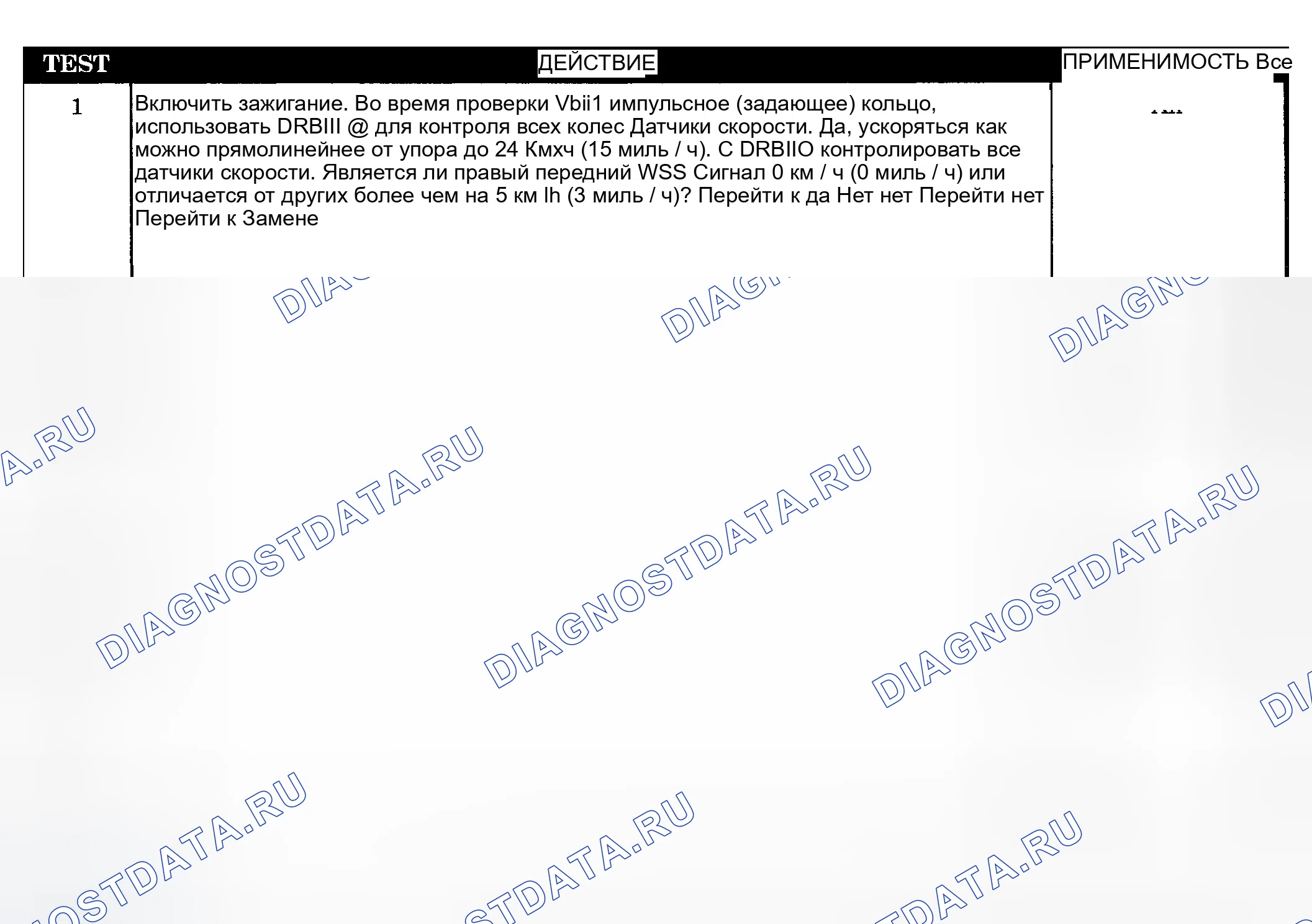

Схема №27

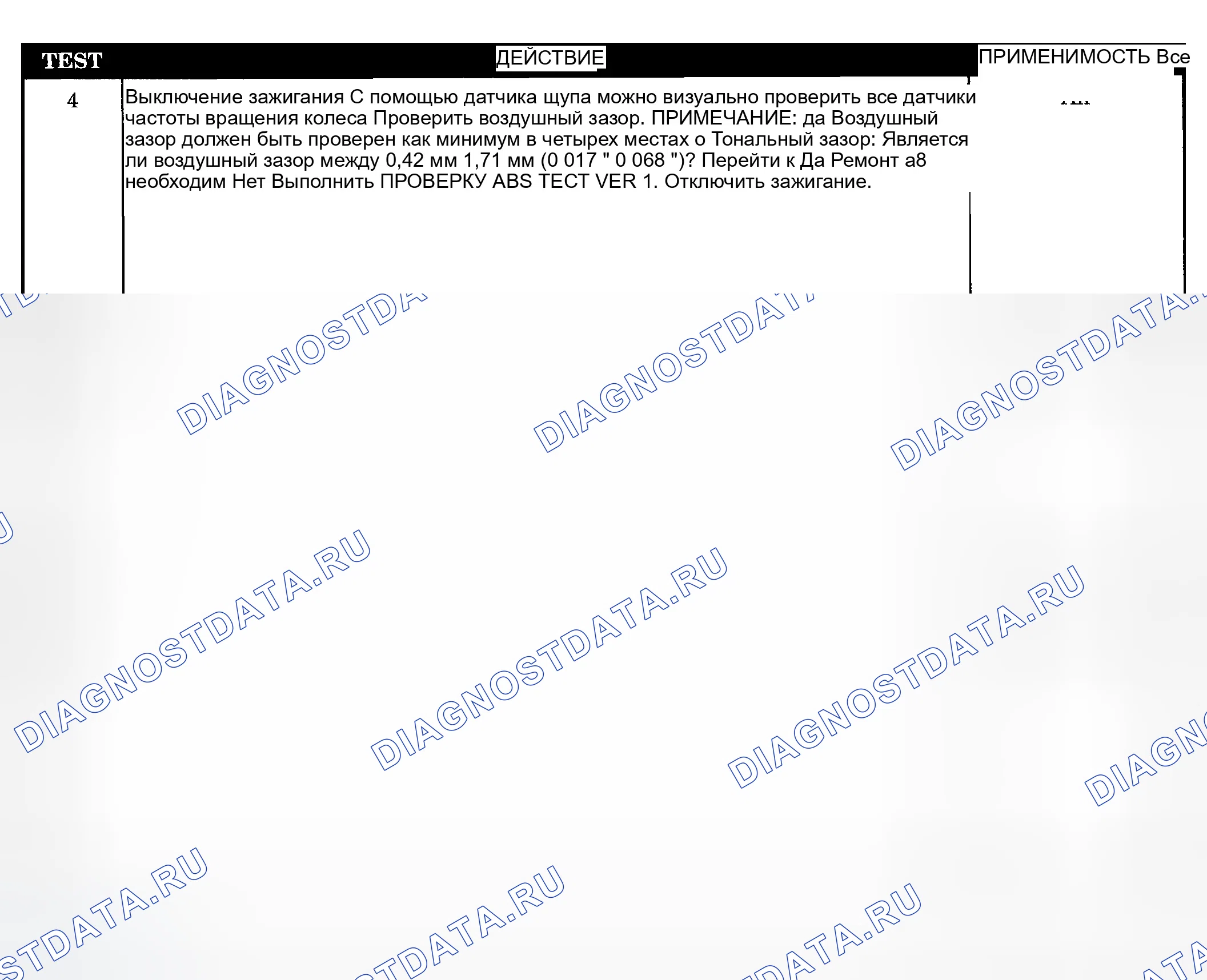

Схема №28

Симптом: Rr WHEEL скорость сигнала отказа

При контроле и установке условия

При мониторинге: Сравнение скорости вращения колеса проверяется при отключении привода или каждые 7 миллисекунд (мс). Непрерывность цепи скорости вращения колеса проверяется каждые 7 миллисекунд. Контроль длины фазы скорости вращения колеса проверяется каждые 7 миллисекунд.

Установка условия: Если во время остановки ABS CAB выдает команду на включение любого соленоида клапана в течение длительного периода времени и не видит соответствующего изменения скорости вращения колеса, устанавливается расшифровка кодов ошибок. расшифровка кода ошибки также может быть установлен, если сигнал отсутствует или является нестабильным.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. ПОВРЕЖДЕН ДАТЧИК СКОРОСТИ ПРАВОГО ЗАДНЕГО КОЛЕСА ИЛИ РАЗЪЕМ
  2. ТОНАЛЬНЫЙ ДИСК ПОВРЕЖДЕН
  3. ВОЗДУШНЫЙ ЗАЗОР ДАТЧИКА СКОРОСТИ ПРАВОГО ЗАДНЕГО КОЛЕСА НЕ СООТВЕТСТВУЕТ СПЕЦИФИКАЦИИ
  4. ПОДШИПНИКИ КОЛЕС НЕ СООТВЕТСТВУЮТ ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ
  5. ДАТЧИК СКОРОСТИ ПРАВОГО ЗАДНЕГО КОЛЕСА НЕ РАБОТАЕТ
  6. КАБИНА - НЕ РЕАГИРУЕТ НА СИГНАЛ ДАТЧИКА СКОРОСТИ КОЛЕСА
  7. ПРЕРЫВИСТЫЙ СИГНАЛ расшифровка кода ошибки
Схема №29

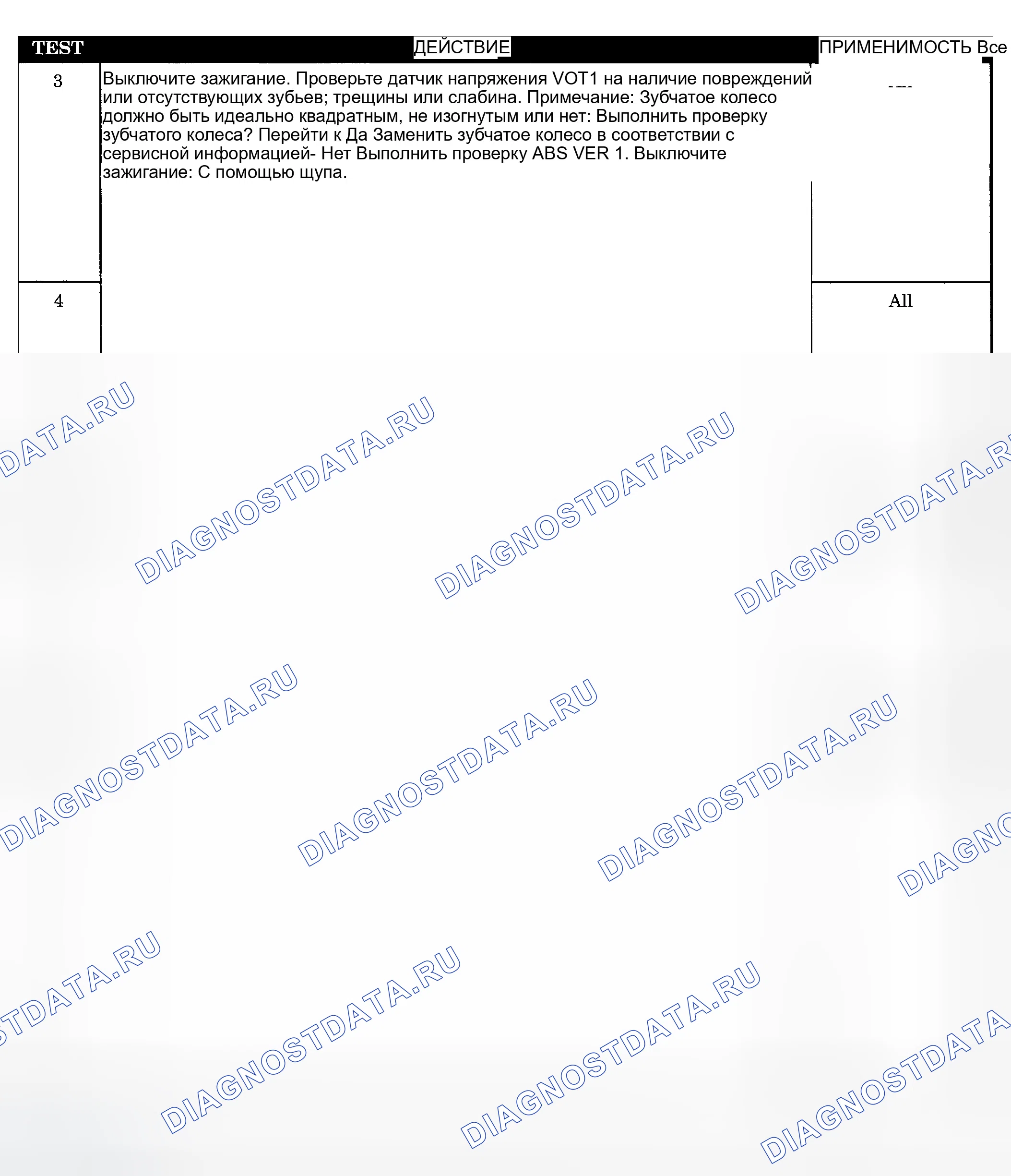

Схема №30
Схема №31

Симптом: системное перенапряжение

При контроле и установке условия

При контроле: Зажигание включено. CAB постоянно контролирует цепь B (+) с предохранителями на предмет надлежащего напряжения системы.

Установка условия: Если напряжение превышает 16,5 вольт в течение более 420 миллисекунд (мс), устанавливается расшифровка кодов ошибок.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. АККУМУЛЯТОР ПЕРЕЗАРЯЖЕН
  2. ПРЕРЫВИСТЫЙ расшифровка кода ошибки
  3. ВЫСОКИЙ ВЫХОДНОЙ СИГНАЛ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ С ПРЕДОХРАНИТЕЛЕМ
  4. ЦЕПЬ ЗАЗЕМЛЕНИЯ РАЗОМКНУТА
  5. CAB - ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ
Схема №32
Схема №33

Симптом: пониженное напряжение системы.

При контроле и установке условия

При мониторинге: Зажигание включено. CAB контролирует выходное напряжение цепи выключателя зажигания с предохранителем выше 10 км / ч (6 миль / ч) каждые 7 миллисекунд для правильного системного напряжения.

Установка условия: Если напряжение ниже 9,5 вольт, устанавливается расшифровка кодов ошибок.

ВОЗМОЖНЫЕ ПРИЧИНЫ

  1. НИЗКОЕ НАПРЯЖЕНИЕ БАТАРЕИ
  2. ПРЕРЫВИСТЫЙ расшифровка кода ошибки
  3. ВЫСОКОЕ СОПРОТИВЛЕНИЕ ВЫХОДНОЙ ЦЕПИ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ С ПРЕДОХРАНИТЕЛЕМ
  4. ЦЕПЬ ЗАЗЕМЛЕНИЯ РАЗОМКНУТА
  5. CAB - ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ
Схема №34

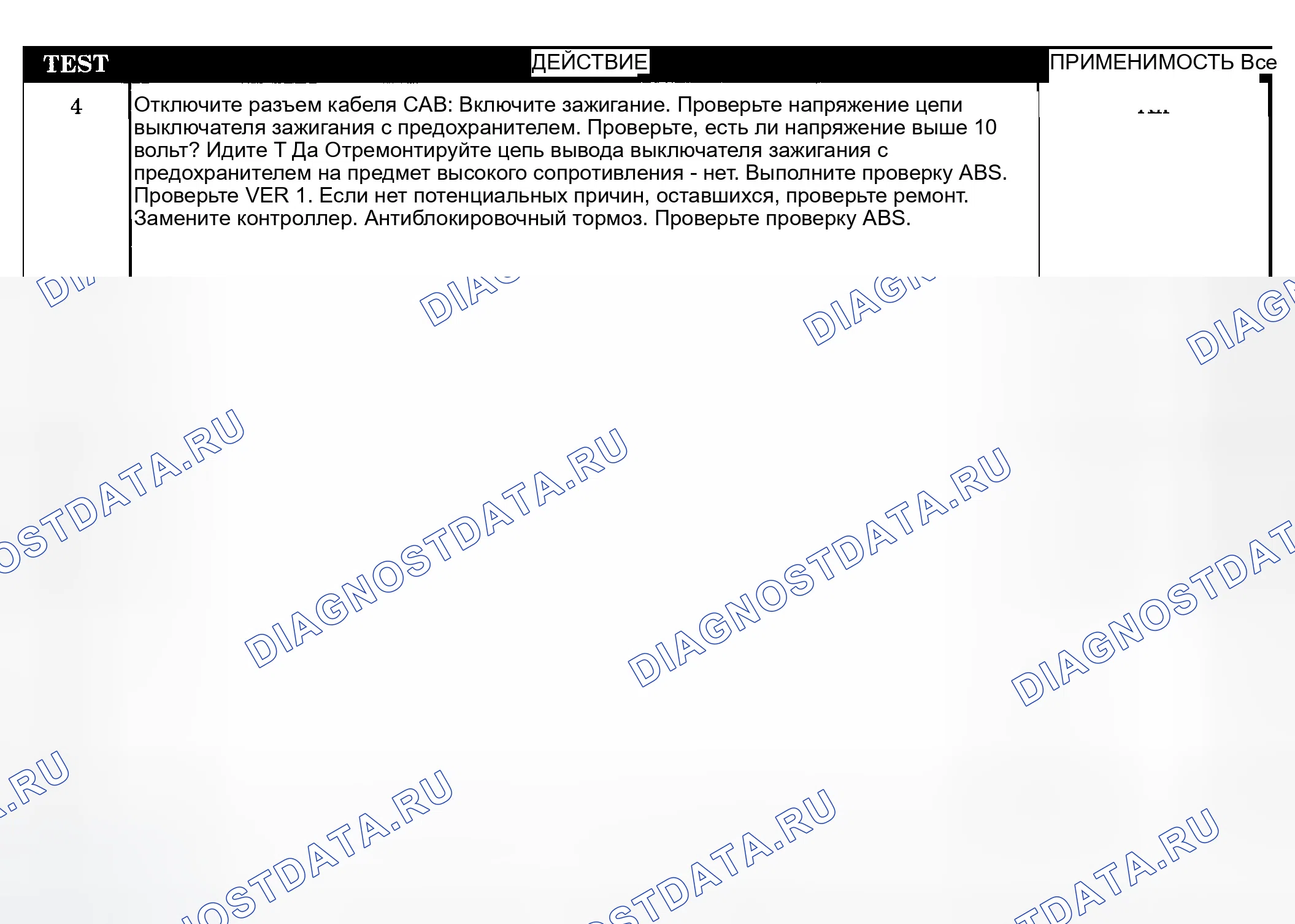

Схема №35

Проверочное испытание АБС - VER 1

  1. Выключить зажигание.
  2. Подсоедините все ранее отсоединенные компоненты и разъемы.
  3. Убедитесь, что все аксессуары выключены, а аккумулятор полностью заряжен.
  4. Убедитесь, что зажигание включено, и с помощью DRBIII удалите все расшифровка кодов ошибок со всех модулей. Запустите двигатель и дайте ему поработать в течение 2 минут и полностью эксплуатируйте систему, которая работала со сбоями.
  5. Выключите зажигание и подождите 5 секунд. Включите зажигание и, используя DRBIII, прочитайте расшифровка кода ошибки из всех модулей.
  6. Если имеются какие-либо расшифровка кодов ошибок, вернитесь в раздел " ДИАГНОСТИЧЕСКАЯ ИНФОРМАЦИЯ И ПРОЦЕДУРЫ " и устраните новый или повторяющийся симптом. (ref-177946-S35393852742005060800000)
  7. Если после включения зажигания расшифровка кода ошибки нет, проверьте транспортное средство на дороге в течение не менее 5 минут. Выполните несколько антиблокировочных остановок.
  8. Опять же, с DRB-III, прочитайте расшифровка кода ошибки. Если какие-либо расшифровка кода ошибки присутствуют, вернитесь к " ДИАГНОСТИЧЕСКОЙ ИНФОРМАЦИИ И ПРОЦЕДУРАМ ". (ref-177946-S35393852742005060800000)
  9. Если расшифровка кода ошибки отсутствуют, и озабоченность клиента больше не может быть продублирована, ремонт завершен. Присутствуют ли какие-либо расшифровка кода ошибки или все еще присутствуют первоначальные проблемы. Да: ремонт не завершен. Обратитесь к соответствующему симптому. Нет: Ремонт завершен.

Другие статьи — Антиблокировочная система
