Идентификация
Маркировочная этикетка двигателя
- « a » разрешенный тип
- « "b" » метка органа
- " c " порядковый производственный номер
Характеристики
| код двигателя - DV6TED4 | ||
|---|---|---|
| сажевый фильтр | без | с |
| разрешенный тип двигателя | 9HY | 9HZ |
| объем цилиндров (см3) | 1560 | |
| количество цилиндров | 4 | |
| расточка х ход поршня (мм) | 75 x 88,3 | |
| степень сжатия | 18/1 | |
| максимальная мощность (по стандарту ЕС) | 80 кВт при 4000 мин-1 | |
| макс. мощность (DIN) | 110 л.с. при 4000 об/мин | |
| максимальный крутящий момент | 24 даН·м при 1750 об/мин | |
| максимальный крутящий момент (при временном повышенном расходе) | 26,5 даН·м при 1750 об/мин | |
| нормы токсичности | EURO 4 | EURO 3 |
| топливо | дизельное топливо | |
| каталитический нейтрализатор | да | |
| турбокомпрессор | GARRET | |
| давление наддува | 1 бар | |
| система впрыска | система прямого впрыска HDi | |
| поставщик | BOSCH | |
| тип | EDC 16C34 | |
Головка блока цилиндров
Прокладка головки блока цилиндров
Прокладка головки блока цилиндров металлическая многослойная
Поставщик FEDERAL MOGUL
" d " класс толщины
" e " метка двигателя
| выступание поршней (мм) | толщина (мм) | число вырезов в "d" | число вырезов в "e" |
|---|---|---|---|
| 0,685 до 0,734 | 1,35 | 1 | 3 |
| 0,533 до 0,634 | 1,25 | 2 | |
| 0,635 до 0,684 | 1,30 | 3 | |
| 0,735 до 0,784 | 1,40 | 4 | |
| 0,785 до 0,886 | 1,45 | 5 |

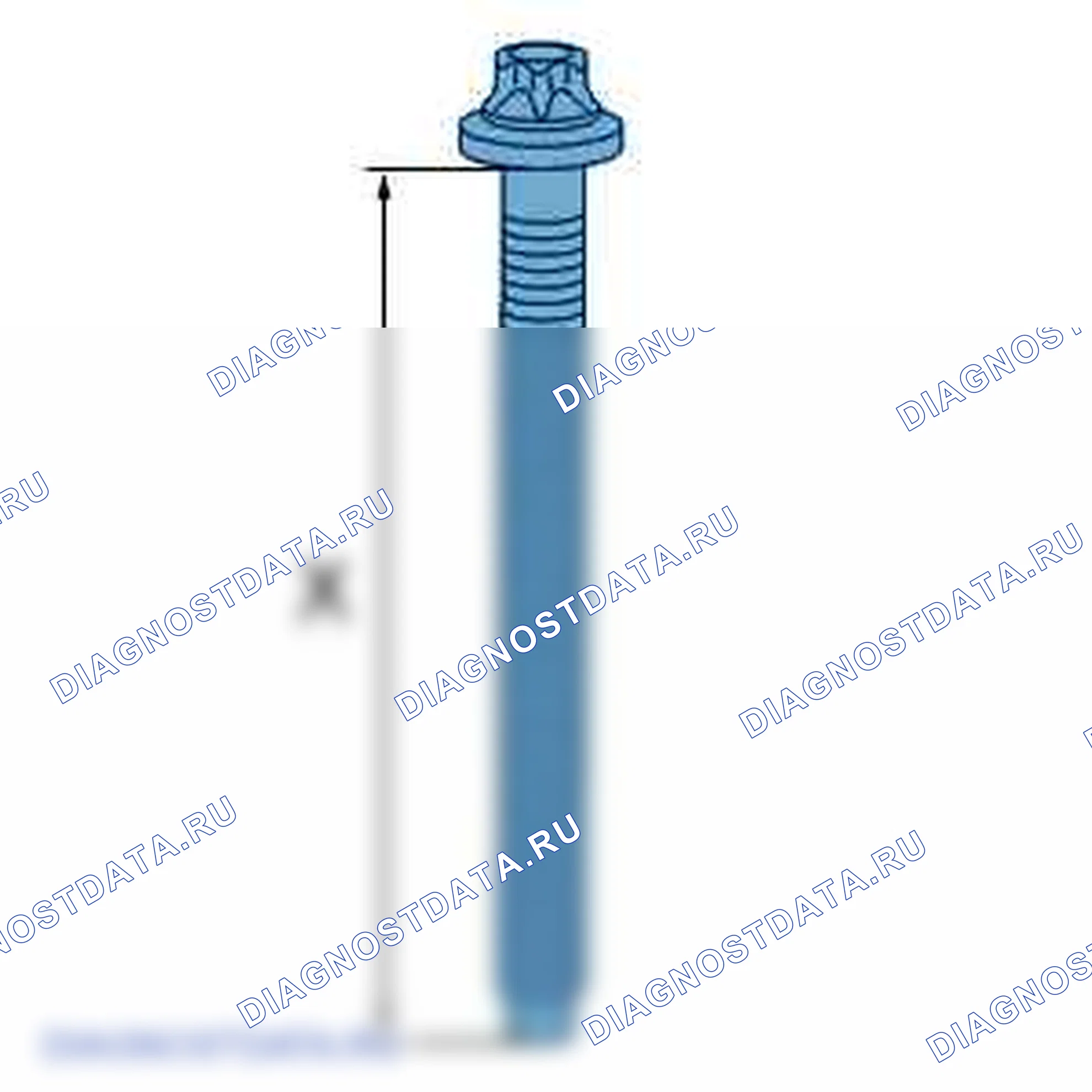

Болт крепления головки блока цилиндров
Длина болта под головкой цилиндров X = 149 мм
Механизм ГРМ
(1) Распределительный вал впускных клапанов
(2) распределительный вал выпускных клапанов
" f " зона маркировки
