Как проверить расшифровку кода ошибки (проверка датчика)
После завершения проверки индикатора система автоматически переходит в режим контроля расшифровка кода ошибки. Сохраненные расшифровка кодов ошибок будут отображаться как мигание индикатора A / C. См. таблицу " ИДЕНТИФИКАЦИЯ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ ". Повернуть переключатель вентилятора из положения AUTO (АВТОМАТ) для выхода из самодиагностики. (ref-98934-S03300560042001072700000)
| Номер расшифровка кода ошибки | Состояние/затронутая цепь |
|---|
| " 11 " (1) (ref-98934-S25374066862001070200000) | Цепь датчика температуры в помещении |
| " 12 " (2) (ref-98934-S40253581332001071600000) | Цепь датчика температуры окружающей среды |
| 13 | Схема датчика температуры испарителя |
| 14 | Цепь датчика температуры охлаждающей жидкости двигателя |
| " 21 " (3) (ref-98934-S35130313112001071600000) | Схема солнечного датчика |
| " 22 " (4) (ref-98934-S28473624042001070200000) | Цепь датчика блокировки компрессора |
| 23 | Цепь реле давления |
| 31 и 41 (ref-98934-S01094519912001071600000) | Схема датчика положения воздушной заслонки |
| 32 и 42 | Схема датчика положения заслонки воздухозаборника |
| 33 и 43 | Схема датчика положения заслонки выпуска воздуха |
| (1) Если температура в транспортном средстве составляет -20°C или менее, код 11 может быть установлен даже при нормальной работе системы. (2) если температура окружающего воздуха составляет -50 ° Fили ниже, расшифровка кода ошибки 12 может быть установлена, даже если система работает нормально; (3) если тестирование проводится в темной зоне, то DTS 21 может быть настроен даже при нормальном функционировании системы. Светить свет на солнечном датчике и перепроверить коды (4) Блокировка компрессора отображается только для текущей функции. |
| (1) | Если температура в транспортном средстве составляет -20°C или менее, код 11 может быть установлен, даже если система находится в нормальном состоянии. |
|---|
| (2) | Если температура окружающего воздуха составляет -58°C или менее, расшифровка кода ошибки 12 может устанавливаться даже при нормальной работе системы. |
|---|
| (3) | Если тестирование проводится в темной области, расшифровка кода ошибки 21 может быть установлен, даже если система в норме. Светить свет на солнечный датчик и перепроверить коды. |
|---|
| (4) | Блокировка компрессора указывается только при неисправности по току. |
|---|
ИДЕНТИФИКАЦИЯ расшифровка кода ошибки
Сброс диагностических кодов неисправностей
Вынуть предохранитель HTR (30-ампер) из соединительного блока машинного отделения не менее чем на 10 секунд.
Расшифровка кода ошибки 12: цепь датчика температуры окружающей среды
- Извлечь блок управления двигателем, оставив разъемы жгута подсоединенными. Включить зажигание. Backprobe между клеммами разъема ЕСМ № 18 (коричневый провод) и № 23 (белый / зеленый провод). При 25°C должно присутствовать около 1.35-1.75 вольт. Если напряжения соответствуют спецификации, датчик температуры окружающей среды в порядке, если не перейти к следующему шагу.
- Выключить зажигание. Отсоединить разъем датчика температуры окружающей среды. Измерить сопротивление между клеммами датчика. См. " ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ " в разделе ИСПЫТАНИЯ КОМПОНЕНТОВ. Если сопротивления не соответствуют спецификации, заменить датчик температуры внешней среды. При соответствии сопротивлений спецификациям проверить мультиплексную систему управления. См. соответствующую статью СИСТЕМЫ УПРАВЛЕНИЯ МУЛЬТИПЛЕКСАМИ в разделе АКСЕССУАРЫ И ОБОРУДОВАНИЕ. (ref-98934-S19378942472001072000000)
Расшифровка кода ошибки 13: цепь датчика температуры испарителя
- Снять блок управления А / С, оставив подсоединенными разъемы жгута. См. " ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ A / C " в разделе ДЕМОНТАЖ И МОНТАЖ. Включить зажигание. Обратная проба между клеммами разъема A9 № 1 (белый провод) и № 2 (белый проводник) на разъеме жгута управления. (Рис. 4) при 0°C, около 2,0-2,4 вольт должно присутствовать. При температуре от 59 ° Ф до 1,8 ° С. (ref-98934-S41360912392001072500000)
- Выключить зажигание. Отсоединить разъем датчика температуры испарителя. Измерить сопротивление между клеммами датчика. См. " ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ " в разделе ИСПЫТАНИЯ КОМПОНЕНТОВ. Если сопротивления не соответствуют техническим требованиям, заменить датчик температуры испарительного устройства. (ref-98934-S01209747422001072000000)(ref-98934-S03455350802001070200000)
Расшифровка кода ошибки 14: датчик температуры охлаждающей жидкости двигателя
- Подключить сканирующий инструмент к соединителю 3 канала передачи данных (DLC3). Проверить датчик температуры охлаждающей жидкости, используя меню DATA LIST сканирующего инструмента. Если с датчиком температуры хладагента все в порядке, заменить узел управления А / С. Если датчик температура хладагента не в порядке - переходите к следующему шагу.
- Выключить зажигание. Отсоединить разъем датчика температуры охлаждающей жидкости. Измерить сопротивление между клеммами датчика. См. Таблицу " ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОПРОТИВЛЕНИЯ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ". Если сопротивления не соответствуют техническим требованиям, заменить датчик температуры охлаждающей воды. При соответствии сопротивлений спецификациям проверить проводку между блок управления двигателем и датчиком температуры хладагента. Отремонтируйте электропроводку по мере необходимости. См. раздел " СХЕМЫ ПОДКЛЮЧЕНИЯ ".при исправности проводки проверить мультиплексную систему управления. Смотрите соответствующие MULTIPLEX управление SYSTEMS ARTВ разделе ПРИНАДЛЕЖНОСТИ и ОБОРУДОВАНИЕ. (ref-98934-S25367606272001072500000)(ref-98934-S03455350802001070200000)
| Температура сенсора - ° F (° C) | (1) Ом |
|---|
| 68 (20) | 2000-3000 |
| 176 (80) | 200-400 |
| (1) С повышением температуры сопротивление должно постепенно уменьшаться. |
| (1) | С повышением температуры сопротивление должно постепенно уменьшаться. |
|---|
ХАРАКТЕРИСТИКИ СОПРОТИВЛЕНИЯ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Расшифровка кода ошибки 21: цепь солнечного датчика
- Снять блок управления A / C, оставив подсоединенными разъемы жгута. См. " УЗЕЛ УПРАВЛЕНИЯ A \ C " в разделе ДЕМОНТАЖ И УСТАНОВКА. Включить зажигание. Обратная проба между клеммами № 5 разъема A9 (белый провод) и № 6 (белый проводник) на разъеме жгута управления А / С. (Рис. 4) Со световым датчиком должно присутствовать напряжение менее 4 вольт. При снятом датчике должно быть нормально, около 4-4,5 вольта должна быть подключена от датчика. (ref-98934-S41360912392001072500000)
- Выключить зажигание. Демонтировать солнечный датчик. Измерить сопротивление между клеммами датчика. См. " СОЛНЕЧНЫЙ ДАТЧИК " в разделе ИСПЫТАНИЯ КОМПОНЕНТОВ. Если сопротивления не соответствуют спецификации, заменить солнечный сенсор. При соответствии сопротивлений спецификациям проверить проводку между узлом управления A / C и солнечным датчиком. Отремонтируйте электропроводку по мере необходимости. СМ. " СХЕМЫ ПРОВОДКИ ". В случае исправности проводки заменить узел управления А / С. (ref-98934-S03842253132001072000000)(ref-98934-S03455350802001070200000)
Расшифровка кода ошибки 22: цепь датчика блокировки компрессора
- Проверить натяжение приводного ремня компрессора. См. таблицу " ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ". При необходимости отрегулировать натяжение ведущего ремня. Если с натяжением приводного ремень в порядке, переходите к следующему шагу. (ref-98934-S13455747942001072700000)
- Отсоединить 4-контактный разъем датчика блокировки компрессора. Измерить сопротивление между клеммами разъема № 2 (коричневый / белый провод) и № 4 (белый / синий провод). (Рисунок 5) Если сопротивление не равно 65-125 Ом при 20°C, заменить компрессор. При сопротивлении 65-125ом на 20°C. Проверить проводку между узлом управления А / С и датчиком блокировки компрессора в порядке. Выполнить ремонт проводки по мере необходимости см. " Схемы разводки проводов ". (ref-98934-S03455350802001070200000)
Схема №4
Расшифровка кода ошибки 23: цепь реле давления
- Снять узел управления А / К, оставив соединители жгута подсоединенными. См. раздел " УЗЕЛ УПРАВЛЕНИЯ В / А " в разделе ДЕМОНТАЖ И МОНТАЖ. Установить комплект манометров впускной коллектор. Включить зажигание. Обратный вольтметр между разъемом A18 клеммой № 11 (синий / желтый провод) и землей. (Рисунок 4) (ref-98934-S41360912392001072500000)
- Запустить двигатель. Включить кондиционер. Срабатывание реле давления должно быть таким, как указано (Рис. 6). Если срабатывание реле давления не соответствует указанному, перейдите к следующему шагу. Если срабатывание реле давления соответствует указанному, цепь исправна.
- Отсоединить разъем реле давления. Проверить целостность соединения между клеммами 1 и 4 реле давления при указанных давлениях хладагента. (Таблица 6) и (ТАБЛИЦА 7). Заменить реле давления, если работа не соответствует указанным требованиям. Если переключатель в порядке, осмотреть жгут проводов и разъемы между переключателем и узлом управления А / С. Если жгуты проводов и соединители исправны, заменить заведомо исправный узел управления A / C. Система повторного тестирования.

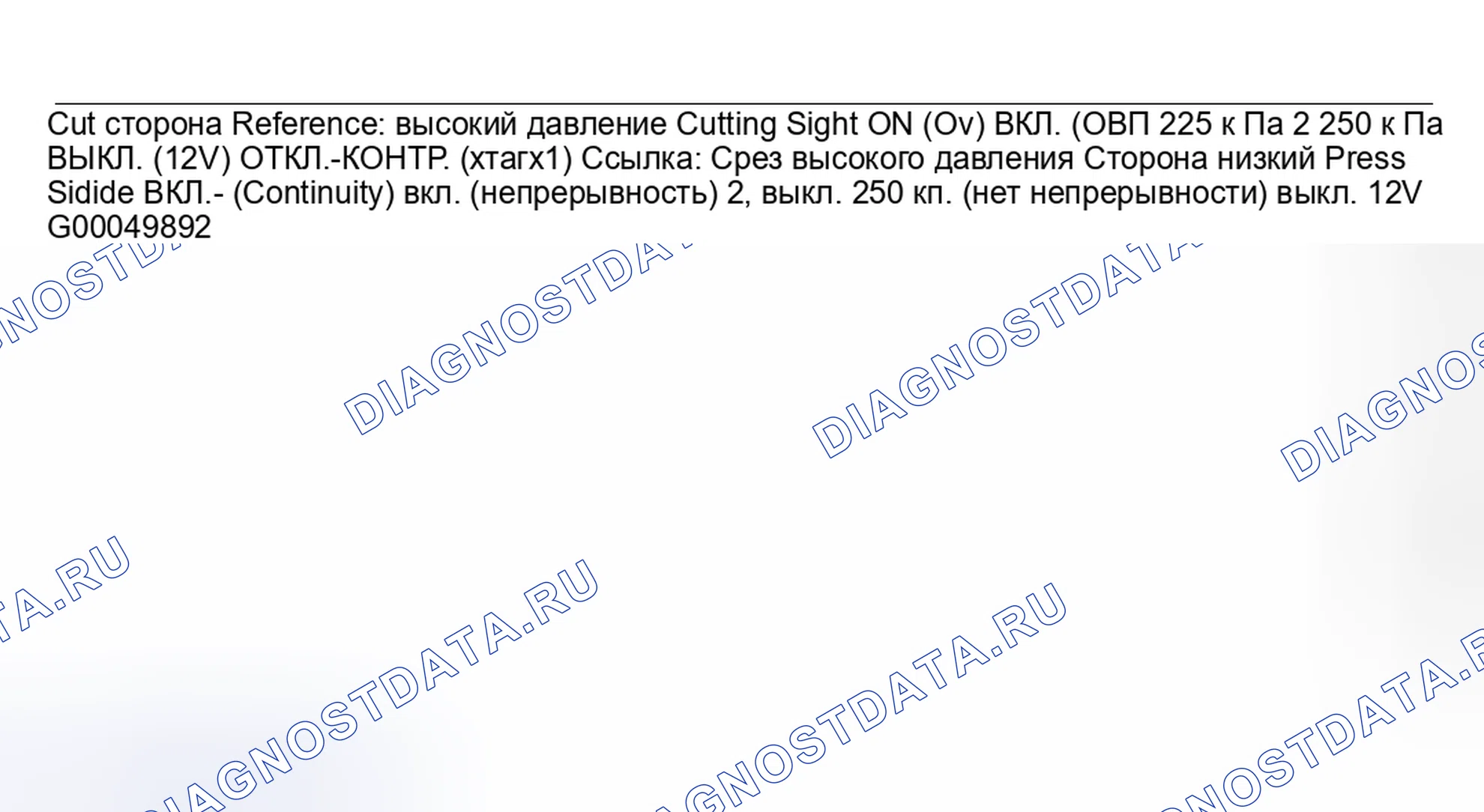

Схема №5
Схема №6
Расшифровка кода ошибки 31 и 41: Схема датчика положения воздушной заслонки
- Снять блок управления автоматическим выключателем, оставив подсоединенными разъемы жгута. См. раздел " БЛОК УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ ВЫКЛЮЧАТЕЛЕМ " в разделе ДЕМОНТАЖ И МОНТАЖ. Включить зажигание. Изменить заданную температуру для включения воздушной заслонки смешанного датчика и измерить напряжение между клеммами разъема A9 № 15 (белый провод) и № 16 (белый кабель). (Демпфер 4) При максимально холодном положении должно присутствовать около 3,5-4,5 вольт. При максимальном горячем положении, около 5-1,5 вольта должны быть включены следующие напряжения. (ref-98934-S41360912392001072500000)
- Снять серводвигатель воздушной смеси. См. " СЕРВОМОТОР ВОЗДУШНОЙ СМЕСИ " в разделе СНЯТИЕ И УСТАНОВКА. Измерить сопротивление между клеммами разъема сервопривода воздушной смеси, см. " Серводвигателя воздушной смеси " в подразделе ИСПЫТАНИЯ КОМПОНЕНТОВ. Если сопротивления не соответствуют спецификации, заменить серводвигатель управления воздушной смесью. При наличии сопротивлений проверить электропроводку и разъемы между сервомотором и системой управления A / C. (ref-98934-S25085863652001072300000)(ref-98934-S07117887272001072000000)
Расшифровка кода ошибки 32 и 42: Датчик положения заслонки воздухозаборника
- Снять блок управления A / C, оставив подсоединенными разъемы жгута. См. " ДАТЧИК ПЕРЕПАДА НАПРЯЖЕНИЯ 1.8 " в разделе ДЕМОНТАЖ И МОНТАЖ. Включить зажигание. Нажать кнопки подачи свежего воздуха / рециркуляционного воздуха для переключения воздухозаборника между режимами свежего воздуха и рециркулируемого воздуха. Измерить напряжение между контактами разъема A9 № 18 (белый провод) и 19 (белый кабель) при работающем серводвигателе на впуске воздуха. (ref-98934-S25085863652001072300000)
- Проверить серводвигатель воздухозаборника. См. " СЕРВОМОТОР ВОЗДУХОПРИЕМНИКА " в разделе ИСПЫТАНИЯ КОМПОНЕНТОВ. При неисправности заменить серводвигатель. Если с сервомотором все в порядке, проверить проводку и разъемы между узлом управления A / C и сервоприводом управления воздухозабором. См. раздел " СХЕМЫ РАЗВОДКИ ПРОВОДОВ ". Отремонтируйте электропроводку по мере необходимости. ПРИ ИСПРАВНОСТИ ПРОВОДКИ ЗАМЕНИТЬ УЗЕЛ УПРАВЛЕНИЯ А / С. (ref-98934-S30818313322001072000000)(ref-98934-S03455350802001070200000)
Расшифровка кода ошибки 33 и 43: датчик положения заслонки выпуска воздуха
- Снять блок управления A / C, оставив подсоединенными разъемы жгута. См. " БЛОК УПРАВЛЕНИЯ РЕГУЛЯТОРОМ РЕГУЛЯТОРА ПЕРЕМЕННОГО ТОКА " в разделе ДЕМОНТАЖ И МОНТАЖ. Включить зажигание. Резервная защита между клеммами разъема A9 № 8 (белый провод) и № 9 (белый кабель) на разъеме жгута блока управления А / С. (Рис. 4) При работе в режиме отвода воздуха должно присутствовать напряжение около 3,5-4,5 вольт. При эксплуатации в режиме размораживания должно быть следующим шагом - 1,8 вольта. (ref-98934-S41360912392001072500000)
- Проверить датчик положения заслонки выпуска воздуха. См. " СЕРВОМОТОР ВЫПУСКА ВОЗДУХА " в разделе ИСПЫТАНИЯ КОМПОНЕНТОВ. Заменить датчик, если он неисправен. При исправности датчика проверить проводку и разъемы между узлом управления A / C и серводвигателем управления впуском воздуха. Смотрите раздел " СХЕМЫ РАЗВОДКИ ПРОВОДОВ ". Восстановить электропроводку по мере необходимости. Если проводка в порядке, заменить узел управления А / С. (ref-98934-S15912832702001072000000)(ref-98934-S03455350802001070200000)
