Электросхемы Toyota Prius I рестайлинг (2000-2003)

26 систем 44 электросхемы 891 компонент

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs

# Электросхемы антиблокировочной системы abs (1 из 3)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs (1 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs (2 из 3)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs (2 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs (3 из 3)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs (3 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Тело компьютер

# Электросхемы компьютера тела

Тело компьютер — Электросхемы компьютера тела — Электросхемы компьютера тела. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Can шина

Can шина — Can шина. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.5л, электросхема органов управления двигателем

# Электросхема двигателя 1.5л, электросхема органов управления двигателем (1 из 3)

Двигатель — Электросхема двигателя 1.5л, электросхема органов управления двигателем — Электросхема двигателя 1.5л, электросхема органов управления двигателем (1 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема двигателя 1.5л, электросхема органов управления двигателем (2 из 3)

Двигатель — Электросхема двигателя 1.5л, электросхема органов управления двигателем — Электросхема двигателя 1.5л, электросхема органов управления двигателем (2 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема двигателя 1.5л, электросхема органов управления двигателем (3 из 3)

Двигатель — Электросхема двигателя 1.5л, электросхема органов управления двигателем — Электросхема двигателя 1.5л, электросхема органов управления двигателем (3 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема гибридной системы двигателя

# Электросхема гибридной системы двигателя (1 из 3)

Двигатель — Электросхема гибридной системы двигателя — Электросхема гибридной системы двигателя (1 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема гибридной системы двигателя (2 из 3)

Двигатель — Электросхема гибридной системы двигателя — Электросхема гибридной системы двигателя (2 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема гибридной системы двигателя (3 из 3)

Двигатель — Электросхема гибридной системы двигателя — Электросхема гибридной системы двигателя (3 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Фары

# Электросхема фар, с черт.

Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

Системы помощи водителю — Электросхема навигации — Электросхема навигации. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Подушки безопасности

# Электросхема пассивного удерживающего устройства

Подушки безопасности — Электросхема пассивного удерживающего устройства — Электросхема пассивного удерживающего устройства. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Центральный замок

# Электросхема замка силовой двери

# Электросхема замка силовой двери (1 из 2)

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери (1 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

# Электросхема замка силовой двери (2 из 2)

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери (2 из 2). Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Управление зеркалами заднего вида

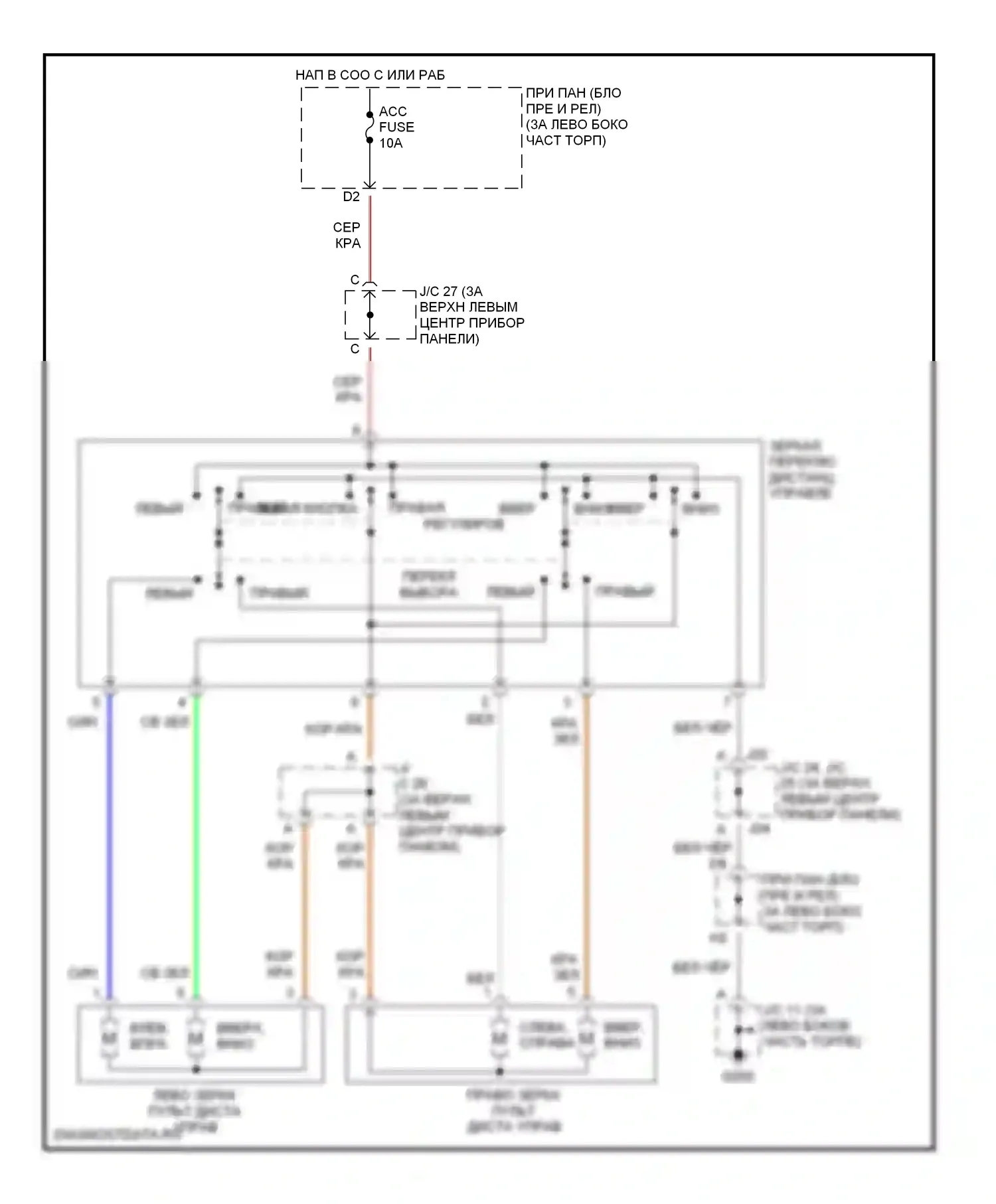

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Магнитола

# Магнитола электросхем

Магнитола — Магнитола электросхем — Магнитола электросхем. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Блокировки переключения передач

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Toyota Prius I рестайлинг (2000-2003)

Компоненты на схеме
