Навигационная система - диагностика: Прочее Toyota Highlander I рестайлинг

Навигационная система 25 иллюстраций ~4 мин чтения

Режим проверки дисплея (проверка цветовой шкалы)

HINT

  1. В этом режиме проверяется цветное отображение на мультидисплее.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №157
Схема №158
Схема №159
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " дисплей проверить " на экране " Диагностика MENU ".
  3. Выбрать " Color Bar проверить " (проверка цветовой шкалы) на экране проверки дисплея.
  4. Выбрать цветовую полосу на экране " Color Bar проверить Mode ". ПОДСКАЗКА: Весь экран превращается в выбранный цвет или полоску. Прикосновение к дисплею вернётся к экрану " Цветовая полоса проверки ".

Режим проверки дисплея (проверка сенсорного переключателя)

HINT

  1. В этом режиме проверяется состояние работы сенсорного переключателя на мультидисплее.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №160
Схема №161
Схема №162
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " дисплей проверить " на экране " Диагностика MENU ".
  3. Выбрать " Touch выключатель проверить " (проверка сенсорного переключателя) на экране проверки дисплея.
  4. Коснитесь дисплея в любом месте открытой области, чтобы выполнить проверку при отображении экрана " Touch выключатель проверить ". ПОДСКАЗКА: Там, где прикасаются к дисплею, отображается метка " + ". Отметка " + ' остается на дисплее даже после удаления пальца.

Режим проверки дисплея (проверка переключателя пульта)

HINT

  1. В этом режиме проверяется реакция на срабатывание панельного переключателя на дисплее с несколькими дисплеями.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №163
Схема №164
Схема №165

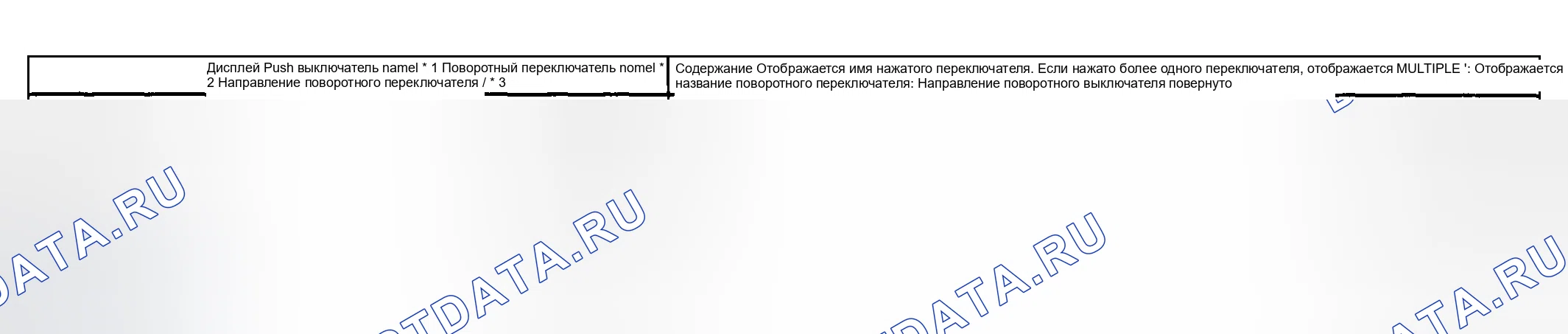

Схема №166
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " дисплей проверить " на экране " Диагностика Menu ".
  3. Выбрать " Панель выключатель проверить " (проверка переключения панели) на экране проверки дисплея.
  4. Работа с каждым выключателем и проверка правильности отображения имени и состояния выключателя ПОДСКАЗКА: Нажатие на 3 секунды переключателя " ДИСПЛЕЙ " приведет к выходу из режима диагностики.

Режим проверки дисплея (проверка сигнала транспортного средства)

HINT

  1. В этом режиме проверяется состояние сигнала транспортного средства, поступающего на мультидисплей.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №167
Схема №168
Схема №169
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " дисплей проверить " на экране " Диагностика MENU ".
  3. Выбрать " Vehicle сигнал проверить " (проверка сигнала транспортного средства) на экране проверки дисплея.
  4. Когда отображается экран " Vehicle сигнал проверить Mode ", проверить все состояния сигнала транспортного средства. ПОДСКАЗКА: отображаются только состояния с входными сигналами. Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (GPS информация)

HINT

  1. В этом режиме отображается спутниковая информация GPS.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №170
Схема №171
Схема №172
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " GPS Information " на экране " Navigation проверить ".
  4. Когда отображается информация GPS, проверить условия GPS. ПОДСКАЗКА: этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (датчики тс)

HINT

  1. В этом режиме проверяется состояние сигнала транспортного средства на ЭБУ навигации.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №173
Схема №174
Схема №175
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " Vehicle Sensors " на экране " Navigation проверить ".
  4. Проверить все сигналы и датчики, когда отображается сигнальная информация транспортного средства. ПОДСКАЗКА: Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (NAVI COLOR BAR проверить)

HINT

  1. В этом режиме проверяется цветное отображение на ЭБУ навигации.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №176
Схема №177
Схема №178
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " Color Bar проверить " на экране " Navigation проверить. "
  4. Проверить каждый цвет цветовой панели, когда отображается экран " NAVI Color Bar проверить ". ПОДСКАЗКА: Цвета не будут отображаться во весь экран, как в режиме проверки дисплея.

Режим навигационного контроля (информация о деталях)

HINT

  1. В этом режиме отображается информация о продукте на навигационных системах и дисках.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №179
Схема №180
Схема №181
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-226393-S14029077682006032800000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " Parts Information " на экране " Navigation проверить ".
  4. При отображении экрана " Parts Information " проверить навигационную и дисковую информацию. Отображается ПРОЦЕДУРА ДИАГНОСТИКИ Отображение содержания Навигация Производитель / * 1 Navigation ECU manufacturer name is displayed. Версия навигации / * 2 Naviging ECU.П редставляется изготовитель диска / * 3 Map дисковые тормоза manufacy.
