Система запуска двигателя: Капитальный ремонт Suzuki Grand Vitara II

Стартер 23 иллюстрации ~2 мин чтения

Как разобрать и собрать пусковой двигатель

Ссылка: ДЕМОНТАЖ И ПЕРЕМОНТАЖ ПУСКОВОГО ДВИГАТЕЛЯ

Как разобрать систему запуска двигателя: капитального ремонта

ПримечаниеНе зажимайте хомут в тисках и не ударяйте по нему молотком во время ремонтных работ.

Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
  1. Отсоедините подводящий провод 1 от клеммы «М» 2.
  2. Ослабьте винты (1) и снимите протектор (2).
  3. Установите метки соответствия в 2 местах (A (магнитный переключатель (1) и передний корпус (2)) и B (передний корпус (2) и ярмо (3)), как показано на рисунке, чтобы можно было избежать любой возможной ошибки.
  4. Ослабьте винты 4 и снимите магнитный переключатель 1, пружину 2 и плунжер 3. ВНИМАНИЕ: Не разбирайте магнитный выключатель. В случае неисправности замените как комплектную сборку.
  5. Снимите через показанные на рисунке болты 1, затем отделите редуктор в сборе 2 от пускового электродвигателя в сборе.
  6. Для капитального ремонта редуктора в сборе снимите набивку 2 и планетарные передачи 1.
  7. Снимите резину уплотнения 1 и пластину 2.
  8. Снимите вал в сборе 1 с рычагом 2.
  9. Ослабьте стопорное кольцо (2) шестерни, зафиксированное стопорным кольцом (1).
  10. Снимите стопорное кольцо (2), затем вытяните стопорное кольцо (3) шестерни и обгонную муфту (4) и зубчатое колесо внутреннего зацепления (1). Специальный инструмент 09900-06107
  11. Снимите задний кронштейн 1 и щеткодержатель.
  12. Снимите якорь 1 с вилки 2.
  13. Снимите щеткодержатель 2 с заднего кронштейна 1.
  14. Снимите пружины щеток 1 и щетки 2.

Как собрать систему запуска двигателя: капитального ремонта

Ссылка: КОМПОНЕНТЫ ПУСКОВОГО ДВИГАТЕЛЯ

ВниманиеНовые подшипники без масла смазываются, когда они поставляются в качестве запасных частей. НЕ смывайте смазкой, растворяющей растворитель, и не смазывайте их другой смазкой.
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
  1. Осмотрите компоненты, указанные в разделе ПРОВЕРКА ПУСКОВОГО ДВИГАТЕЛЯ, и при необходимости замените их новыми.
  2. Нанесите смазку в соответствии с документом КОМПОНЕНТЫ ПУСКОВОГО ДВИГАТЕЛЯ.
  3. Установите якорь на ярмо.
  4. Установите щетки 1 и пружины щетки 2 на щеткодержатель 3.
  5. Установите щеткодержатель на якорь, одновременно выталкивая 4 щетки наружу.
  6. Установите задний кронштейн 1.
  7. Затяните винты 2 щеткодержателя.

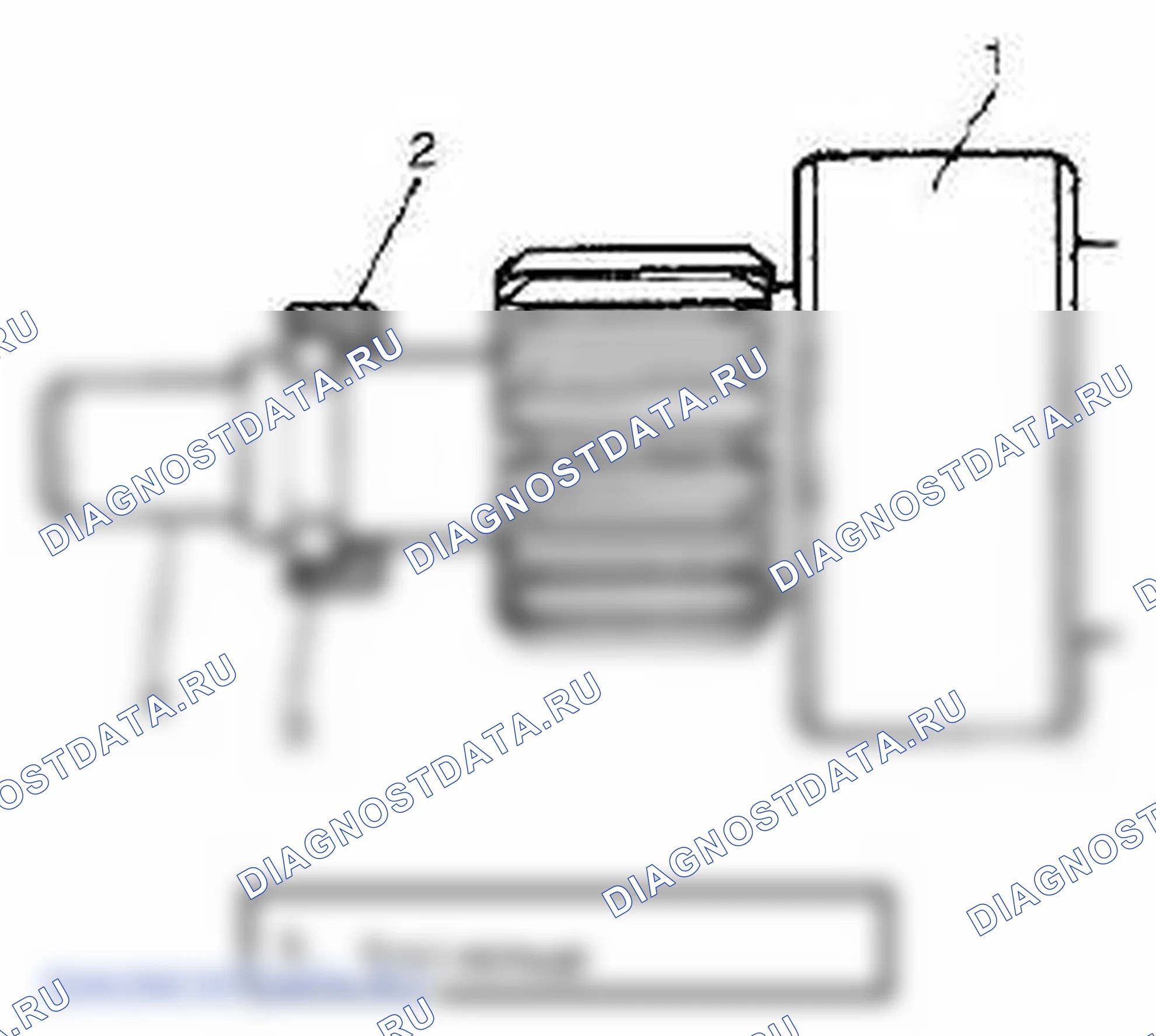

  8. Установить внутреннюю шестерню и обгонную муфту в сборе 1 на вал-шестерню 4, соблюдая осторожность при установке направления стопорного кольца шестерни 2.
  9. Вставьте вал в сборе (1) в передний корпус с рычагом (2), расположенным, как показано на рисунке.
  10. Установите набивку 1 так, чтобы вырезы в набивке совпали с отверстиями под сквозные болты в переднем корпусе.
  11. Установите пластину и уплотнительную резину 4 на передний корпус.
  12. Установите вилку, якорь, щеткодержатель и задний кронштейн на передний корпус 2, совместив метки совпадения, предусмотренные перед снятием.
  13. Затяните сквозные болты 1.
  14. Установите магнитный переключатель (1), пружину (2) и плунжер (3) на передний корпус (5), совместив метки совпадения, предусмотренные перед снятием, а затем затяните винты (4).
  15. Установите протектор 2 и затяните винты 1.
  16. Подсоедините подводящий провод 1 к клемме «М» 2.
  17. По окончании сборки провести проверку работоспособности. См. ЭКСПЛУАТАЦИОННЫЕ ИСПЫТАНИЯ ПУСКОВОГО ДВИГАТЕЛЯ.
