Содержание Электросхемы Раздел: Антиблокировочная система и антипробуксовка (ABS/TCS) Все разделы

Контроль (диагностика) динамики транспортного средства: Диагностика Subaru Legacy BE/BH/BT

Антиблокировочная система и антипробуксовка (ABS/TCS) 175 иллюстраций ~21 мин чтения

Как проверить контроль (диагностика) динамики транспортного средства: диагностики

Перед выполнением диагностики проверить следующие пункты, которые могут повлиять на проблемы VDC

Как продиагностировать контроль (диагностика) динамики транспортного средства: диагностики

  1. Цепь сигнальной лампы АБС разомкнута или замкнута накоротко.
  2. Цепь предупредительной световой сигнализации VDC разомкнута или закорочена.
  3. Цепь индикатора работы VDC разомкнута или закорочена.
  4. Цепь индикаторной лампы VDC OFF разомкнута или закорочена.

Симптом неисправности

  1. При включении выключателя зажигания (двигатель выключен) не загорается сигнальная лампа АБС, предупредительная лампа ВДК, индикаторная лампа работы ВДЦ или световая лампа выключения ВДКЦ.
Электросхема - Предупредительная лампа ABS и сигнальная лампа VDC - с диагностическим разъемом. Схема №114
Диагностическая таблица - Предупредительная лампа ABS и сигнальная лампа VDC - с диагностическим разъемом. Схема №115
  1. Цепь сигнальной лампы АБС разомкнута или замкнута накоротко.
  2. Цепь предупредительной световой сигнализации VDC разомкнута или закорочена.
  3. Цепь диагностики разомкнута.
  1. При запуске двигателя и в то время, когда горит сигнальная лампа АБС и / или ВДК.
Электросхема - сигнальные лампы ABS и VDC не гаснут - с диагностическим разъемом. Схема №116
Диагностическая таблица - сигнальные лампы ABS и VDC не гаснут - с диагностическим разъемом. Схема №117
  1. Цепь индикатора работы VDC разомкнута или закорочена.
  1. При запуске двигателя и пока горит индикаторная лампа работы ВДК.
Электросхема - Индикатор работы VDC не гаснет - с диагностическим разъемом. Схема №118

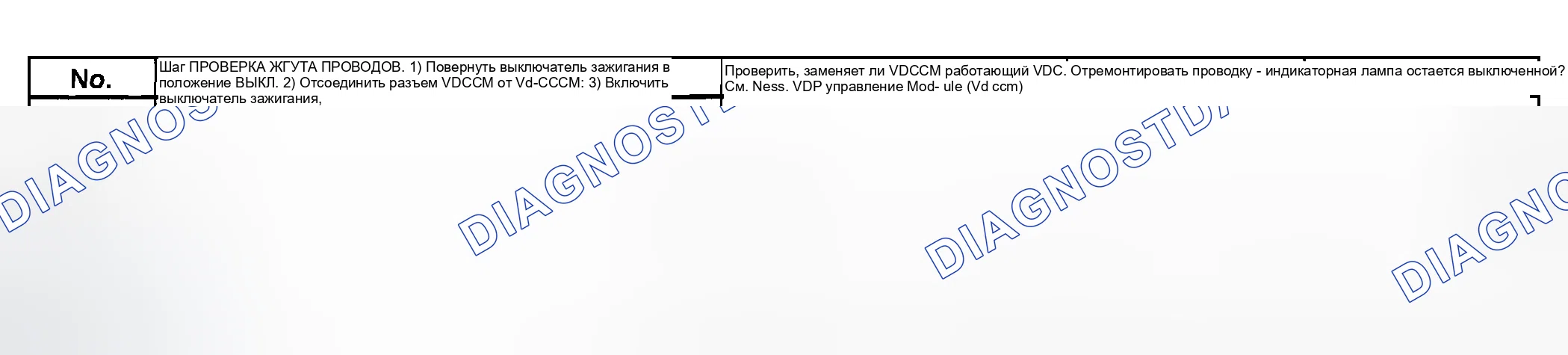

Диагностическая таблица - Индикатор работы VDC не гаснет - с диагностическим разъемом. Схема №119
  1. Цепь индикаторной лампы VDC OFF разомкнута или закорочена.
  2. Выключатель VDC OFF закорочен.
  1. При запуске двигателя и выключении VDC индикаторная лампа остается включенной.
Электросхема - Индикатор выключения VDC не гаснет - с диагностическим разъемом. Схема №120
Диагностическая таблица - Индикатор выключения VDC не гаснет - с диагностическим разъемом. Схема №121
  1. Цепь диагностики разомкнута.
  1. Сигнальная лампа АБС включается или выключается нормально, но код запуска не может быть считан в диагностическом режиме.
Электросхема - код неисправности не отображается - с диагностическим разъемом. Схема №122
Диагностическая диаграмма - код неисправности не отображается - с помощью диагностического разъема. Схема №123
DTCОписание
КОД 21 (ПЕРЕДНИЙ ПРАВЫЙ) АНОМАЛЬНЫЙ ДАТЧИК АБС (ОБРЫВ ЦЕПИ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ)
КОД 23 (ПЕРЕДНИЙ ЛЕВЫЙ) ДАТЧИК ABS (ОБРЫВ ЦЕПИ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ)
КОД 25 (ЗАДНИЙ ПРАВЫЙ) ДАТЧИК ABS (ОБРЫВ ЦЕПИ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ)
КОД 27 (ЗАДНИЙ ЛЕВЫЙ) ДАТЧИК ABS НЕ В НОРМЕ (ОБРЫВ ЦЕПИ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ)
КОД 22 (передний Rh) ABS датчик АНОМАЛЬНЫЙ СИГНАЛ ДАТЧИКА АБС
КОД 24 (передний Lh) ABS датчик АНОМАЛЬНЫЙ СИГНАЛ ДАТЧИКА АБС
КОД 26 (ЗАДНЯЯ ПРАВАЯ) ABS датчик АНОМАЛЬНЫЙ СИГНАЛ ДАТЧИКА АБС
КОД 28 (ЗАДНИЙ ЛЕВЫЙ) ABS датчик АНОМАЛЬНЫЙ СИГНАЛ ДАТЧИКА АБС
КОД 29 АНОМАЛЬНЫЙ СИГНАЛ ДАТЧИКА АБС (ЛЮБОЙ ИЗ ЧЕТЫРЕХ)
КОД 31 (ПЕРЕДНИЙ ПРАВЫЙ ВХОД) НЕПРАВИЛЬНАЯ СХЕМА ВПУСКНОГО И ОТСЕЧНОГО ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
КОД 33 (ПЕРЕДНИЙ ВХОД ЛЕВ.) АНОМАЛЬНЫЙ ВПУСК И ОБРЫВ ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА (ОВ)
КОД 35 (ЗАДНИЙ ПРАВЫЙ ВХОД) АНОМАЛЬНЫЙ ВПУСК И ЦЕПЬ (ЦЕПИ) ОТСЕЧНОГО ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
КОД 37 (ЗАДНИЙ ЛЕВЫЙ ВХОД) НЕШТАТНЫЙ ВПУСК И ЦЕПЬ (ЦЕПИ) ОТСЕЧНОГО ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
КОД 61 (ПЕРВИЧНАЯ ОТСЕЧКА) НЕШТАТНАЯ ЦЕПЬ ВПУСКНОГО И ОТСЕЧНОГО ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
КОД 62 (ВТОРИЧНАЯ ОТСЕЧКА) АНОМАЛЬНЫЙ ВХОД И ЦЕПЬ СОЛЕНОИДНОГО КЛАПАНА (ОВ) ОТСЕЧКИ
КОД 32 (ПЕРЕДНИЙ ПРАВЫЙ ВЫПУСК) НЕНОРМАЛЬНЫЙ ВЫХОД И ЦЕПЬ СОЛЕНОИДНЫХ КЛАПАНОВ ВСАСЫВАНИЯ
КОД 34 (ПЕРЕДНИЙ ВЫХОД ЛЕВ.) ЦЕПЬ (И) ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ НА ВЫХОДЕ И ВСАСЕ НЕ В НОРМЕ
КОД 36 (ЗАДНЕЕ ПРАВОЕ ВЫПУСКНОЕ ОТВЕРСТИЕ) ЦЕПЬ (И) ЭЛЕКТРОМАГНИТНОГО КЛАПАНА НА ВСАСЫВАНИИ
КОД 38 (ЗАДНЕЕ ЛЕВОЕ ВЫПУСКНОЕ ОТВЕРСТИЕ) НЕШТАТНАЯ ВЫХОДНАЯ И ВСАСЫВАЮЩАЯ ЦЕПЬ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
КОД 63 (ПЕРВИЧНОЕ ВСАСЫВАНИЕ) НЕНОРМАЛЬНОЕ ВЫХОДНОЕ ОТВЕРСТИЕ И ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА (ОВ) ВСАСЫВАНИЯ
КОД 64 (ВТОРИЧНЫЙ ОТСОС) НЕШТАТНЫЕ СХЕМЫ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ НА ВЫХОДЕ И ВСАСЕ
КОД 41 МОДУЛЬ УПРАВЛЕНИЯ АНОМАЛЬНЫМ НАПРЯЖЕНИЕМ ПОСТОЯННОГО ТОКА
КОД 42 НАПРЯЖЕНИЕ ИСТОЧНИКА НЕ В НОРМЕ
КОД 43 НЕИСПРАВНАЯ ЛИНИЯ СВЯЗИ VDCCM - блок управления двигателем.
КОД 44 СВЯЗЬ С ПРИ КОНТРОЛЕ НЕНОРМАЛЬНАЯ.
КОД 45 МОДУЛЬ УПРАВЛЕНИЯ НЕ СООТВЕТСТВУЕТ СПЕЦИФИКАЦИИ
КОД 46 НЕНОРМАЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ 5 В
КОД 47 НЕИСПРАВНАЯ ЛИНИЯ СВЯЗИ БАНКА.
КОД 48 НЕИСПРАВНАЯ ЛИНИЯ СВЯЗИ блок управления двигателем - VDCCM
КОД 49 СИГНАЛ АНОМАЛЬНОЙ ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ
КОД 51 АНОМАЛЬНОЕ РЕЛЕ КЛАПАНА
КОД 52 НЕШТАТНЫЙ ДВИГАТЕЛЬ И / ИЛИ РЕЛЕ ДВИГАТЕЛЯ
КОД 71 АНОМАЛЬНЫЙ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА.
КОД 72 ДАТЧИК АНОМАЛЬНОЙ СКОРОСТИ РЫСКАНИЯ.
КОД 73 ДАТЧИК АНОМАЛЬНОЙ ПОПЕРЕЧНОЙ ПЕРЕГРУЗКИ
КОД 74 Датчик аномального давления

ПЕРЕЧЕНЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки)

  1. Неисправен датчик АБС (обрыв провода, слишком высокое входное напряжение)
  2. Неисправен разъем жгута
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 21, 23, 25 и 27 - С диагностическим разъемом (аномальный датчик ABS) - (обрыв цепи или слишком высокое входное напряжение). Схема №124
Диагностическая таблица - Коды неисправностей 21, 23, 25 и 27 - С диагностическим разъемом (аномальный датчик ABS) - (обрыв цепи или слишком высокое входное напряжение) - - (1 из 3). Схема №125
Диагностическая таблица - Коды неисправностей 21, 23, 25 и 27 - С диагностическим разъемом (аномальный датчик ABS) - (разомкнутая цепь или слишком высокое входное напряжение) - 2 из 3. Схема №126
Диагностическая таблица - Коды неисправностей 21, 23, 25 и 27 - С диагностическим разъемом (аномальный датчик ABS) - (разомкнутая цепь или слишком высокое входное напряжение) -3 из 3. Схема №127
  1. Неисправный сигнал датчика АБС (шум, нерегулярный сигнал и т.д.)
  2. Неисправный жгут/соединитель
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 22 (передняя правая), 24 (передняя левая), 26 (задняя правая) и 28 (задняя левая) - с диагностическим разъемом. Схема №128
Диагностическая карта - коды неисправностей 22 (передняя правая), 24 (передняя левая), 26 (задняя правая) и 28 (задняя левая) - с диагностическим разъемом (1 из 3). Схема №129
Диагностическая карта - Коды неисправностей 22 (передняя правая), 24 (передняя левая), 26 (задняя правая) и 28 (задняя левая) - с диагностическим разъемом (2 из 3). Схема №130
Диагностическая карта - Коды неисправностей 22 (передняя правая), 24 (передняя левая), 26 (задняя правая) и 28 (задняя левая) - с диагностическим разъемом (3 из 3). Схема №131
  1. Неисправный сигнал датчика АБС (шум, нерегулярный сигнал и т.д.)
  2. Неисправен тональный барабан
  3. Колеса свободно вращаются в течение длительного времени
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 29 - с диагностическим разъемом. Схема №132
Диагностическая карта - код неисправности 29 - с диагностическим разъемом (1 из 2). Схема №133
Диагностическая таблица - Код неисправности 29 - С диагностическим разъемом (2 из 2). Схема №134
  1. Неисправный жгут/соединитель
  2. Неисправен электромагнитный клапан в ВДЧ / У
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 31, 33, 35, 37, 61 и 62 - С диагностическим разъемом. Схема №135
Диагностическая таблица - коды неисправностей 31, 33, 35, 37, 61 и 62 - с диагностическим разъемом (1 из 3). Схема №136
Диагностическая таблица - коды неисправностей 31, 33, 35, 37, 61 и 62 - с диагностическим разъемом (2 из 3). Схема №137
Диагностическая таблица - коды неисправностей 31, 33, 35, 37, 61 и 62 - с диагностическим разъемом (3 из 3). Схема №138
  1. Неисправный жгут/соединитель
  2. Неисправен электромагнитный клапан в ВДЧ / У
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 32, 34, 36, 38, 63 и 64 - С диагностическим разъемом. Схема №139
Диагностическая таблица - коды неисправностей 32, 34, 36, 38, 63 и 64 - с диагностическим разъемом (1 из 3). Схема №140
Диагностическая таблица - коды неисправностей 32, 34, 36, 38, 63 и 64 - с диагностическим разъемом (2 из 3). Схема №141
Диагностическая таблица - коды неисправностей 32, 34, 36, 38, 63 и 64 - с диагностическим разъемом (3 из 3). Схема №142
  1. Неисправен VDCCM
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 41 - С диагностическим разъемом. Схема №143
Диагностическая таблица - код неисправности 41 - с диагностическим разъемом. Схема №144
  1. Напряжение источника питания VDCCM низкое.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - код неисправности 42 - с диагностическим разъемом. Схема №145
Диагностическая таблица - Код неисправности 42 - С диагностическим разъемом. Схема №146
  1. Обрыв или короткое замыкание линии связи AET.
  2. Обрыв или короткое замыкание линии связи Aeb.
  3. Обрыв или короткое замыкание линии связи АРВ.
  1. ВДК не работает.
Электросхема - код неисправности 43 - с диагностическим разъемом. Схема №147
Диагностическая таблица - Код неисправности 43 - С диагностическим разъемом (1 из 2). Схема №148
Диагностическая таблица - Код неисправности 43 - С диагностическим разъемом (2 из 2). Схема №149
  1. Связь с управляющими отказами АТ
  1. ВДК не работает.
Электросхема - Код неисправности 44 - С диагностическим разъемом. Схема №150
Диагностическая таблица - Код неисправности 44 - С диагностическим разъемом. Схема №151
  1. Модуль управления не соответствует спецификации
  1. АБС не работает.
  2. ВДК не работает.
Диагностическая таблица - Код неисправности 45 - С диагностическим разъемом. Схема №152
  1. Напряжение питания 5 В не соответствует норме.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 46 - С диагностическим разъемом. Схема №153
Диагностическая карта - код неисправности 46 - с диагностическим разъемом. Схема №154
  1. Обрыв или короткое замыкание линии связи CAN.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - код неисправности 47 - с диагностическим разъемом. Схема №155
Диагностическая таблица - Код неисправности 47 - С диагностическим разъемом (1 из 2). Схема №156
Диагностическая таблица - Код неисправности 47 - С диагностическим разъемом (2 из 2). Схема №157
  1. Обрыв или короткое замыкание линии связи КСЭИС.
  2. Оборвана или короткозамкнута линия связи ВАС.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 48 - С диагностическим разъемом. Схема №158
Диагностическая таблица - Код неисправности 48 - С диагностическим разъемом. Схема №159
  1. Сигнальная линия оборотов двигателя оборвана или замкнута накоротко.
  1. ВДК не работает.
Электросхема - код неисправности 49 - с диагностическим разъемом. Схема №160
Диагностическая таблица - Код неисправности 49 - С диагностическим разъемом. Схема №161
  1. Неисправно реле клапана
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - код неисправности 51 - с диагностическим разъемом. Схема №162
Диагностическая карта - Код неисправности 51 - С диагностическим разъемом (1 из 5). Схема №163
Диагностическая карта - код неисправности 51 - с диагностическим разъемом (2 из 5). Схема №164
Диагностическая таблица - Код неисправности 51 - С диагностическим разъемом (3 из 5). Схема №165
Диагностическая карта - код неисправности 51 - с диагностическим разъемом (4 из 5). Схема №166
Диагностическая таблица - Код неисправности 51 - С диагностическим разъемом (5 из 5). Схема №167
  1. Неисправен двигатель
  2. Неисправно реле двигателя
  3. Неисправен разъем жгута
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 52 - с диагностическим разъемом. Схема №168
Диагностическая таблица - Код неисправности 52 - С диагностическим разъемом (1 из 3). Схема №169
Диагностическая таблица - Код неисправности 52 - С диагностическим разъемом (2 из 3). Схема №170
Диагностическая таблица - Код неисправности 52 - С диагностическим разъемом (3 из 3). Схема №171
  1. Неисправен датчик угла поворота руля
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 71 - с диагностическим разъемом. Схема №172
Диагностическая таблица - код неисправности 71 - с диагностическим разъемом (1 из 2). Схема №173
Диагностическая таблица - Код неисправности 71 - С диагностическим разъемом (2 из 2). Схема №174
  1. Неисправен датчик угловой скорости рыскания
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - код неисправности 72 - с диагностическим разъемом. Схема №175
Диагностическая карта - код неисправности 72 - с диагностическим разъемом (1 из 3). Схема №176
Диагностическая таблица - код неисправности 72 - с диагностическим разъемом (2 из 3). Схема №177
Диагностическая таблица - Код неисправности 72 - С диагностическим разъемом (3 из 3). Схема №178
  1. Неисправен датчик боковой перегрузки
  1. АБС не работает.
  2. ВДК не работает.
Схема соединений - код неисправности 73 - с диагностическим разъемом. Схема №179
Диагностическая карта - код неисправности 73 - с диагностическим разъемом (1 из 2). Схема №180
Диагностическая таблица - Код неисправности 73 - С диагностическим разъемом (2 из 2). Схема №181
  1. Неисправен датчик давления
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - код неисправности 74 - с диагностическим разъемом. Схема №182
Диагностическая таблица - Код неисправности 74 - С диагностическим разъемом (1 из 2). Схема №183
Диагностическая таблица - Код неисправности 74 - С диагностическим разъемом (2 из 2). Схема №184
  1. Неисправен разъем жгута
  1. Сигнальная лампа АБС остается включенной.
Электросхема - Выбор мониторинга сбоя связи. Схема №185
Diagnostic Chart - Select контроль Communication отказ (Диагностическая диаграмма - выбрать сбой связи монитора). Схема №186

Код неисправности 21 передняя правая цепь датчика ABS разомкнута или закорочена батареи

ПримечаниеДля получения информации о процедуре диагностики обратитесь к разделу " КОД НЕИСПРАВНОСТИ 27. См. " НЕИСПРАВНОСТЬ 27 - ЦЕПЬ ЗАДНЕГО ЛЕВОГО ДАТЧИКА АБС РАЗОМКНУТА ИЛИ ЗАКОРОЧЕНА АККУМУЛЯТОРНАЯ БАТАРЕЯ ". (ref-177444-S18736448012005053100000)

Код неисправности 23 передняя левая цепь датчика ABS разомкнута или закорочена аккумуляторная батарея

ПримечаниеДля получения информации о процедуре диагностики обратитесь к разделу " КОД НЕИСПРАВНОСТИ 27. См. " НЕИСПРАВНОСТЬ 27 - ЦЕПЬ ЗАДНЕГО ЛЕВОГО ДАТЧИКА АБС РАЗОМКНУТА ИЛИ ЗАКОРОЧЕНА АККУМУЛЯТОРНАЯ БАТАРЕЯ ". (ref-177444-S18736448012005053100000)

Код неисправности 25 задняя правая цепь датчика ABS разомкнута или закорочена батареи

ПримечаниеДля получения информации о процедуре диагностики обратитесь к разделу " КОД НЕИСПРАВНОСТИ 27. См. " НЕИСПРАВНОСТЬ 27 - ЦЕПЬ ЗАДНЕГО ЛЕВОГО ДАТЧИКА АБС РАЗОМКНУТА ИЛИ ЗАКОРОЧЕНА АККУМУЛЯТОРНАЯ БАТАРЕЯ ". (ref-177444-S18736448012005053100000)

  1. Неисправен датчик АБС (обрыв провода, слишком высокое входное напряжение)
  2. Неисправен разъем жгута
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 21, 23, 25 и 27 - С монитором выбора. Схема №187
Диагностическая таблица - коды неисправностей 21, 23, 25 и 27 - с монитором выбора (1 из 3). Схема №188
Диагностическая таблица - коды неисправностей 21, 23, 25 и 27 - с монитором выбора (2 из 3). Схема №189
Диагностическая таблица - коды неисправностей 21, 23, 25 и 27 - с монитором выбора (3 из 3). Схема №190

Код неисправности 22 сигнал переднего правого датчика ABS

ПримечаниеПроцедуру диагностики см. в разделе " КОД НЕИСПРАВНОСТИ 28 СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА АБС ". (ref-177444-S28308837332005053100000)

Код неисправности 24 передний левый сигнал датчика ABS

ПримечаниеПроцедуру диагностики см. в разделе " КОД НЕИСПРАВНОСТИ 28 СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА АБС ". (ref-177444-S28308837332005053100000)

Код неисправности 26 задний правый сигнал датчика ABS

ПримечаниеПроцедуру диагностики см. в разделе " КОД НЕИСПРАВНОСТИ 28 СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА АБС ". (ref-177444-S28308837332005053100000)

  1. Неисправен сигнал датчика АБС (шум, нерегулярный сигнал)
  2. Неисправный жгут/соединитель
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 22, 24, 26 и 28 - С монитором выбора. Схема №191
Диагностическая таблица - коды неисправностей 22, 24, 26 и 28 - с монитором выбора (1 из 4). Схема №192
Диагностическая таблица - коды неисправностей 22, 24, 26 и 28 - с монитором выбора (2 из 4). Схема №193
Диагностическая таблица - коды неисправностей 22, 24, 26 и 28 - с монитором выбора (3 из 4). Схема №194
Диагностическая таблица - Коды неисправностей 22, 24, 26 и 28 - С монитором выбора (4 из 4). Схема №195
  1. Неисправный сигнал датчика АБС (шум, нерегулярный сигнал и т.д.)
  2. Неисправен тональный барабан
  3. Колеса свободно вращаются в течение длительного времени
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 29 - С монитором выбора. Схема №196
Диагностическая карта - код неисправности 29 - с монитором выбора (1 из 2). Схема №197
Диагностическая карта - Код неисправности 29 - С монитором выбора (2 из 2). Схема №198

Код неисправности 31 Fr Удержание клапана отказа (неисправность переднего правого впускного клапана)

ПримечаниеДля получения информации о процедуре диагностики обратитесь к КОДУ НЕИСПРАВНОСТИ 62. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ОТКРЫВАНИЯ КЛАПАНА 1 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ОТСЕЧНОЙ ЗАДВИЖКИ) ". (ref-177444-S22650013172005053100000)

Код неисправности 33 неисправность стопорного клапана Fl (неисправен передний левый впускной клапан)

ПримечаниеДля получения информации о процедуре диагностики обратитесь к КОДУ НЕИСПРАВНОСТИ 62. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ОТКРЫВАНИЯ КЛАПАНА 1 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ОТСЕЧНОЙ ЗАДВИЖКИ) ". (ref-177444-S22650013172005053100000)

Неисправность удерживающего клапана Rr с кодом неисправности 35 (неисправность заднего правого впускного крана)

ПримечаниеДля получения информации о процедуре диагностики обратитесь к КОДУ НЕИСПРАВНОСТИ 62. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ОТКРЫВАНИЯ КЛАПАНА 1 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ОТСЕЧНОЙ ЗАДВИЖКИ) ". (ref-177444-S22650013172005053100000)

Код неисправности 37 Неисправность стопорного клапана Rl (Неисправность заднего левого впускного клапана)

ПримечаниеДля получения информации о процедуре диагностики обратитесь к КОДУ НЕИСПРАВНОСТИ 62. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ОТКРЫВАНИЯ КЛАПАНА 1 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ОТСЕЧНОЙ ЗАДВИЖКИ) ". (ref-177444-S22650013172005053100000)

Код неисправности 61 нормально открывающийся клапан 2 неисправность (первичная неисправность отсечного клапана)

ПримечаниеДля получения информации о процедуре диагностики см. КОД НЕИСПРАВНОСТИ 62. Монитор. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНО ОТКРЫВАЮЩЕГОСЯ КЛАПАНА 1 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ОТСЕЧНОГО ВЕНТИЛЯ) ". (ref-177444-S22650013172005053100000)

  1. Неисправный жгут/соединитель
  2. Неисправен электромагнитный клапан в ВДЧ / У
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 31, 33, 35, 37, 61 и 62 - С монитором выбора. Схема №199
Диагностическая таблица - Коды неисправностей 31, 33, 35, 37, 61 и 62 - С монитором выбора (1 из 3). Схема №200
Диагностическая таблица - коды неисправностей 31, 33, 35, 37, 61 и 62 - с монитором выбора (2 из 3). Схема №201
Диагностическая таблица - коды неисправностей 31, 33, 35, 37, 61 и 62 - с монитором выбора (3 из 3). Схема №202

Код неисправности 32 Fr, неисправность редукционного клапана (неисправен передний правый выпускной клапан)

ПримечаниеДля получения информации о процедуре диагностики см. КОД НЕИСПРАВНОСТИ 64. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ЗАКРЫВАЮЩЕГО КЛАПАНА 64 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ВСАСЫВАЮЩЕГО ВЕНТИЛЯ). (ref-177444-S22605370182005053100000)

Код неисправности 34 неисправность редукционного клапана Fl (неисправен передний левый выпускной клапан)

ПримечаниеДля получения информации о процедуре диагностики см. КОД НЕИСПРАВНОСТИ 64. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ЗАКРЫВАЮЩЕГО КЛАПАНА 64 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ВСАСЫВАЮЩЕГО ВЕНТИЛЯ). (ref-177444-S22605370182005053100000)

Код неисправности 36 Rr неисправность редукционного клапана (неисправность заднего правого выпускного вентиля)

ПримечаниеДля получения информации о процедуре диагностики см. КОД НЕИСПРАВНОСТИ 64. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ЗАКРЫВАЮЩЕГО КЛАПАНА 64 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ВСАСЫВАЮЩЕГО ВЕНТИЛЯ). (ref-177444-S22605370182005053100000)

Код неисправности 38 Неисправность редукционного клапана Rl (неисправность заднего левого выпускного клапана)

ПримечаниеДля получения информации о процедуре диагностики см. КОД НЕИСПРАВНОСТИ 64. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ЗАКРЫВАЮЩЕГО КЛАПАНА 64 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ВСАСЫВАЮЩЕГО ВЕНТИЛЯ). (ref-177444-S22605370182005053100000)

Код неисправности 63 нормальное закрытие клапана 2 неисправность (первичная неисправность всасывающего клапана)

ПримечаниеДля получения информации о процедуре диагностики см. КОД НЕИСПРАВНОСТИ 64. См. " НЕИСПРАВНОСТЬ НОРМАЛЬНОГО ЗАКРЫВАЮЩЕГО КЛАПАНА 64 (ВТОРИЧНАЯ НЕИСПРАВНОСТЬ ВСАСЫВАЮЩЕГО ВЕНТИЛЯ). (ref-177444-S22605370182005053100000)

  1. Неисправный жгут/соединитель
  2. Неисправен электромагнитный клапан в ВДЧ / У
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Коды неисправностей 32, 34, 36, 38, 62 и 64 - С монитором выбора. Схема №203
Диагностическая таблица - коды неисправностей 32, 34, 36, 38, 62 и 64 - с монитором выбора (1 из 3). Схема №204
Диагностическая таблица - коды неисправностей 32, 34, 36, 38, 62 и 64 - с монитором выбора (2 из 3). Схема №205
Диагностическая таблица - коды неисправностей 32, 34, 36, 38, 62 и 64 - с помощью монитора выбора (3 из 3). Схема №206
  1. Неисправен VDCCM
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 41 - С монитором выбора. Схема №207
Диагностическая карта - код неисправности 41 - с монитором выбора. Схема №208
  1. Напряжение источника питания VDCCM низкое.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 42 - С монитором выбора. Схема №209
Диагностическая карта - код неисправности 42 - с монитором выбора. Схема №210
  1. Обрыв или короткое замыкание линии связи AET.
  1. ВДК не работает.
Электросхема - Код неисправности 43 - С монитором выбора (неисправность линии связи AET). Схема №211
Диагностическая карта - код неисправности 43 - с монитором выбора (неисправность линии связи AET). Схема №212
  1. Обрыв или короткое замыкание линии связи Aeb.
  1. ВДК не работает.
Электросхема - Код неисправности 43 - С монитором выбора (неисправность линии связи Aeb). Схема №213
Диагностическая карта - код неисправности 43 - с монитором выбора (неисправность линии связи Aeb). Схема №214
  1. Обрыв или короткое замыкание линии связи АРВ.
  1. ВДК не работает.
Электросхема - код неисправности 43 - с монитором выбора (неисправность линии связи AEC). Схема №215
Диагностическая карта - код неисправности 43 - с монитором выбора (неисправность линии связи AEC). Схема №216
  1. Связь с управляющими отказами АТ
  1. ВДК не работает.
Электросхема - код неисправности 44 - с монитором выбора (коммуникационная цепь блока управления трансмиссией (TCM) (блок управления трансмиссией)). Схема №217
Диагностическая карта - код неисправности 44 - с монитором выбора (канал связи блока управления трансмиссией (TCM) (блок управления трансмиссией)). Схема №218
  1. Модуль управления не соответствует спецификации
  1. АБС не работает.
  2. ВДК не работает.
Диагностическая карта - код неисправности 45 - с монитором выбора (неверный модуль управления VDC). Схема №219
  1. Модуль управления не соответствует спецификации
  1. АБС не работает.
  2. ВДК не работает.
Диагностическая таблица - Код неисправности 45 - С монитором выбора (спецификации неисправностей блока управления трансмиссией (TCM) (блок управления трансмиссией)). Схема №220
  1. Напряжение питания 5 В не соответствует норме.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 46 - С монитором выбора (аномальное напряжение питания 5 В). Схема №221
Диагностическая таблица - код неисправности 46 - с монитором выбора (ненормальное напряжение источника питания 5 В). Схема №222
  1. Обрыв или короткое замыкание линии связи CAN.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 47 - С монитором выбора (неправильная связь CAN). Схема №223
Диагностическая карта - Код неисправности 47 - С монитором выбора (неправильная связь CAN) - (1 из 2). Схема №224
Диагностическая таблица - Код неисправности 47 - С монитором выбора (неправильная связь CAN) - (2 из 2). Схема №225
  1. Оборвана или короткозамкнута линия связи ВАС.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 48 - С монитором выбора (неправильная связь EAC). Схема №226
Диагностическая карта - код неисправности 48 - с монитором выбора (неправильная связь EAC). Схема №227
  1. Линия связи КСАП короткозамкнута.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 48 - С монитором выбора (закорочено масса линии связи EAS). Схема №228
Диагностическая таблица - код неисправности 48 - с монитором выбора (закорочено масса линии связи EAS). Схема №229
  1. Обрыв или короткое замыкание линии связи КСЭИС.
  2. Оборвана или короткозамкнута линия связи ВАС.
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 48 - С монитором выбора (ошибочная связь от EGI к VDC). Схема №230
Диагностическая карта - код неисправности 48 - с монитором выбора (ошибочная связь от EGI к VDC). Схема №231
  1. Сигнальная линия оборотов двигателя оборвана или замкнута накоротко.
  1. ВДК не работает.
Электросхема - Код неисправности 49 - С монитором выбора (сигнал ненормальной частоты вращения двигателя). Схема №232
Диагностическая таблица - Код неисправности 49 - С монитором выбора (сигнал ненормальной частоты вращения двигателя). Схема №233
  1. Неисправно реле клапана
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 51 (реле клапана). Схема №234
Диагностическая таблица - Код неисправности 51 - С монитором выбора (реле клапана) - (1 из 4). Схема №235
Диагностическая таблица - Код неисправности 51 - С монитором выбора (реле клапана) - (2 из 4). Схема №236
Диагностическая карта - код неисправности 51 - с монитором выбора (реле клапана) - (3 из 4). Схема №237
Диагностическая таблица - Код неисправности 51 - С монитором выбора (реле клапана) - (4 из 4). Схема №238
  1. Неисправно реле клапана
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 51 - С монитором выбора (неисправность реле клапана). Схема №239
Диагностическая карта - Код неисправности 51 - С монитором выбора (реле клапана при отказе) - (1 из 3). Схема №240
Диагностическая карта - Код неисправности 51 - С монитором выбора (реле клапана при отказе) - (2 из 3). Схема №241
Диагностическая карта - Код неисправности 51 - С монитором выбора (реле клапана при отказе) - (3 из 3). Схема №242
  1. Неисправно реле двигателя
  2. Неисправен разъем жгута
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 52 - С монитором выбора (двигатель и реле двигателя отключены). Схема №243
Диагностическая таблица - Код неисправности 52 - С монитором выбора (отказ двигателя и реле двигателя) - (1 из 2). Схема №244
Диагностическая таблица - Код неисправности 52 - С монитором выбора (отказ двигателя и реле двигателя) - (2 из 2). Схема №245
  1. Неисправно реле двигателя
  2. Неисправен разъем жгута
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 52 - С монитором выбора (двигатель и реле двигателя при отказе). Схема №246
Диагностическая таблица - Код неисправности 52 - С монитором выбора (двигатель и реле двигателя при отказе) - (1 из 3). Схема №247
Диагностическая карта - Код неисправности 52 - С монитором выбора (двигатель и реле двигателя при отказе) - (2 из 3). Схема №248
Диагностическая таблица - Код неисправности 52 - С монитором выбора (двигатель и реле двигателя при отказе) - (3 из 3). Схема №249
  1. Неисправен двигатель
  2. Неисправно реле двигателя
  3. Неисправен разъем жгута
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 52 - С монитором выбора (неисправность двигателя). Схема №250
Диагностическая карта - код неисправности 52 - с монитором выбора (неисправность двигателя) - (1 из 2). Схема №251
Диагностическая карта - Код неисправности 52 - С монитором выбора (неисправность двигателя) - (2 из 2). Схема №252
  1. Неисправен датчик угла поворота руля
  1. ВДК не работает.
Электросхема - Код неисправности 71 - С монитором выбора (смещение датчика угла поворота слишком велико). Схема №253
Диагностическая таблица - Код неисправности 71 - С монитором выбора (смещение датчика угла поворота слишком велико). Схема №254
  1. Неисправен датчик угла поворота руля
  1. ВДК не работает.
Электросхема - код неисправности 71 - с монитором выбора (диапазон изменений датчика угла поворота слишком велик). Схема №255
Диагностическая таблица - Код неисправности 71 - С монитором выбора (диапазон изменений датчика угла поворота слишком велик). Схема №256
  1. Неисправен датчик угла поворота руля
  1. ВДК не работает.
Электросхема - Код неисправности 71 - С монитором выбора (неисправность датчика угла поворота руля). Схема №257
Диагностическая карта - код неисправности 71 - с монитором выбора (неисправность датчика угла поворота рулевого колеса). Схема №258
  1. Неисправен датчик угла поворота руля
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 71 (нет сигнала от датчика угла поворота рулевого колеса). Схема №259
Диагностическая таблица - код неисправности 71 - с монитором выбора (нет сигнала от датчика угла поворота рулевого колеса). Схема №260
  1. Неисправен датчик угловой скорости рыскания
  1. ВДК не работает.
Электросхема - Код неисправности 72 - С монитором выбора (ненормальный выход датчика углового скорости рыскания). Схема №261
Диагностическая таблица - Код неисправности 72 - С монитором выбора (выход датчика скорости рыскания при отклонении от нормы). Схема №262
  1. Неисправен датчик угловой скорости рыскания
  1. ВДК не работает.
Электросхема - Код неисправности 72 - С монитором выбора (напряжение, подаваемое на датчик углового скорости рыскания, превышает спецификацию). Схема №263
Диагностическая таблица - Код неисправности 72 - С монитором выбора (напряжение, подаваемое на датчик углового скорости рыскания, превышает спецификацию). Схема №264
  1. Неисправен датчик угловой скорости рыскания
  1. ВДК не работает.
Электросхема - Код неисправности 72 - С монитором выбора (ненормальное опорное напряжение датчика углового скорости рыскания). Схема №265
Диагностическая таблица - код неисправности 72 - с монитором выбора (опорное напряжение датчика скорости рыскания не соответствует норме). Схема №266
  1. Неисправен датчик угловой скорости рыскания
  1. ВДК не работает.
Электросхема - Код неисправности 72 - С монитором выбора (диапазон изменений сигнала датчика углового скорости рыскания слишком велик). Схема №267
Диагностическая таблица - код неисправности 72 - с монитором выбора (диапазон изменений сигнала датчика углового скорости рыскания слишком велик) - (1 из 2). Схема №268
Диагностическая таблица - код неисправности 72 - с монитором выбора (диапазон изменений сигнала датчика углового скорости рыскания слишком велик) - (2 из 2). Схема №269

Код неисправности 73 боковое смещение датчика G слишком велико

ПримечаниеПроцедуру диагностики см. в разделе " КОД НЕИСПРАВНОСТИ 73 ЧРЕЗМЕРНЫЙ БОКОВОЙ СИГНАЛ ДАТЧИКА G ". (ref-177444-S18575465012005053100000)

Код неисправности 73 аномальный выход датчика бокового G

ПримечаниеПроцедуру диагностики см. в разделе " КОД НЕИСПРАВНОСТИ 73 ЧРЕЗМЕРНЫЙ БОКОВОЙ СИГНАЛ ДАТЧИКА G ". (ref-177444-S18575465012005053100000)

Код неисправности 73 диапазон изменений датчика бокового G слишком велик

ПримечаниеПроцедуру диагностики см. в разделе " КОД НЕИСПРАВНОСТИ 73 ЧРЕЗМЕРНЫЙ БОКОВОЙ СИГНАЛ ДАТЧИКА G ". (ref-177444-S18575465012005053100000)

  1. Неисправен датчик боковой перегрузки
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 73 - С монитором выбора (чрезмерный боковой сигнала датчика G). Схема №270
Диагностическая таблица - код неисправности 73 - с монитором выбора (избыточный боковой сигнала датчика G). Схема №271
  1. Неисправен датчик боковой перегрузки
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 73 - С монитором выбора (вход для бокового датчика G). Схема №272
Диагностическая таблица - Код неисправности 73 - С монитором выбора (вход к датчику бокового G) - (1 из 2). Схема №273
Диагностическая таблица - Код неисправности 73 - С монитором выбора (вход к датчику бокового G) - (2 из 2). Схема №274
  1. Неисправен первичный датчик давления
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 74 - С монитором выбора (напряжение на входе датчика давления 1). Схема №275
Диагностическая таблица - код неисправности 74 - с монитором выбора (напряжение, подаваемое на датчик давления 1) - (1 из 2). Схема №276
Диагностическая таблица - Код неисправности 74 - С монитором выбора (напряжение на входе датчика давления 1) - (2 из 2). Схема №277
  1. Неисправен датчик вторичного давления
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 74 - С монитором выбора (напряжение на входе датчика давления 2). Схема №278
Диагностическая таблица - код неисправности 74 - с монитором выбора (напряжение на входе датчика давления 2) - (1 из 2). Схема №279
Диагностическая таблица - Код неисправности 74 - С монитором выбора (напряжение на входе датчика давления 2) - (2 из 2). Схема №280

Код неисправности 74 Датчик давления 1 Смещение слишком велико (первичный датчик давления)

ПримечаниеДля получения информации о процедуре диагностики обратитесь к документу КОД НЕИСПРАВНОСТИ 74. См. " СЛИШКОМ БОЛЬШОЕ СМЕЩЕНИЕ ДАТЧИКА ДАВЛЕНИЯ 2 (ВТОРИЧНЫЙ ДАТЧИК ДАВЛЕНИЙ), КОД НЕИСПРАВНОСТЕЙ 74 ". (ref-177444-S29000573312005053100000)

  1. Неисправен датчик давления
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 74 - С монитором выбора (смещение датчика давления 1 или 2 слишком велико). Схема №281
Диагностическая таблица - код неисправности 74 - с монитором выбора (смещение датчика давления 1 или 2 слишком велико). Схема №282
  1. Неисправен датчик давления
  1. АБС не работает.
  2. ВДК не работает.
Электросхема - Код неисправности 74 - С монитором выбора (дифференциальное давление датчика давления слишком велико). Схема №283
Диагностическая таблица - Код неисправности 74 - С монитором выбора (дифференциальное давление датчика давления слишком велико) - (1 из 2). Схема №284
Диагностическая таблица - код неисправности 74 - с монитором выбора (дифференциальное давление датчика давления слишком велико) - (2 из 2). Схема №285
Общая диагностическая карта (1 из 3). Схема №286
Общая диагностическая карта (2 из 3). Схема №287
Общая диагностическая карта (3 из 3). Схема №288

Другие статьи — Контроль (диагностика) динамики транспортного средства
