Электросхемы Subaru Legacy BE/BH/BT (1998-2004)

27 систем 46 электросхем 869 компонентов

Кондиционер 2.5л

# 2.5л, электросхема ручного кондиционера

Кондиционер 2.5л — 2.5л, электросхема ручного кондиционера — 2.5л, электросхема ручного кондиционера. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs, с контролем тяги

# Электросхемы антиблокировочной системы abs, с контролем тяги (1 из 2)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги (1 из 2). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, с контролем тяги (2 из 2)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги (2 из 2). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, без контроля тяги

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, без контроля тяги — Электросхемы антиблокировочной системы abs, без контроля тяги. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Can шина

Can шина — Can шина. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Вентилятор охлаждения 2.5л

# 2,5л, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.5л — 2,5л, электросхема вентилятора охлаждения — 2,5л, электросхема вентилятора охлаждения. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Подогрев стекол

# Электросхема обогреваемых зеркал

Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема заднего подогрева

Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема антиобледенителя дворника

Подогрев стекол — Электросхема антиобледенителя дворника — Электросхема антиобледенителя дворника. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.5ls

# Электросхема двигателя 2.5ls (1 из 3)

Двигатель — Электросхема двигателя 2.5ls — Электросхема двигателя 2.5ls (1 из 3). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема двигателя 2.5ls (2 из 3)

Двигатель — Электросхема двигателя 2.5ls — Электросхема двигателя 2.5ls (2 из 3). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема двигателя 2.5ls (3 из 3)

Двигатель — Электросхема двигателя 2.5ls — Электросхема двигателя 2.5ls (3 из 3). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема разводки массы (2 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Центральный замок

# Электросхема замка двери питания, с бесключевым доступом

Центральный замок — Электросхема замка двери питания, с бесключевым доступом — Электросхема замка двери питания, с бесключевым доступом. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

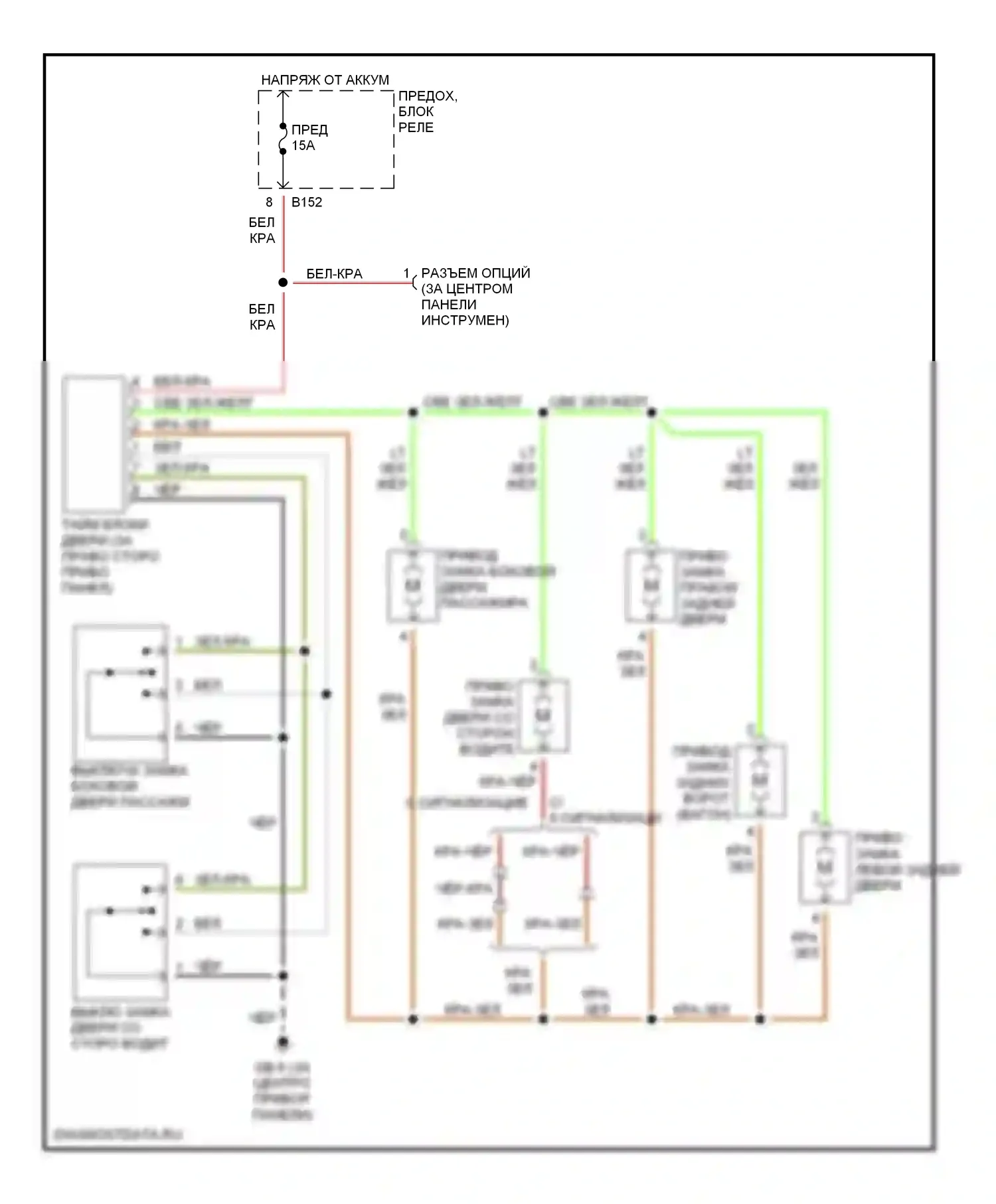

# Электросхема замка двери питания, без бесключевого доступа

Центральный замок — Электросхема замка двери питания, без бесключевого доступа — Электросхема замка двери питания, без бесключевого доступа. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Сиденья

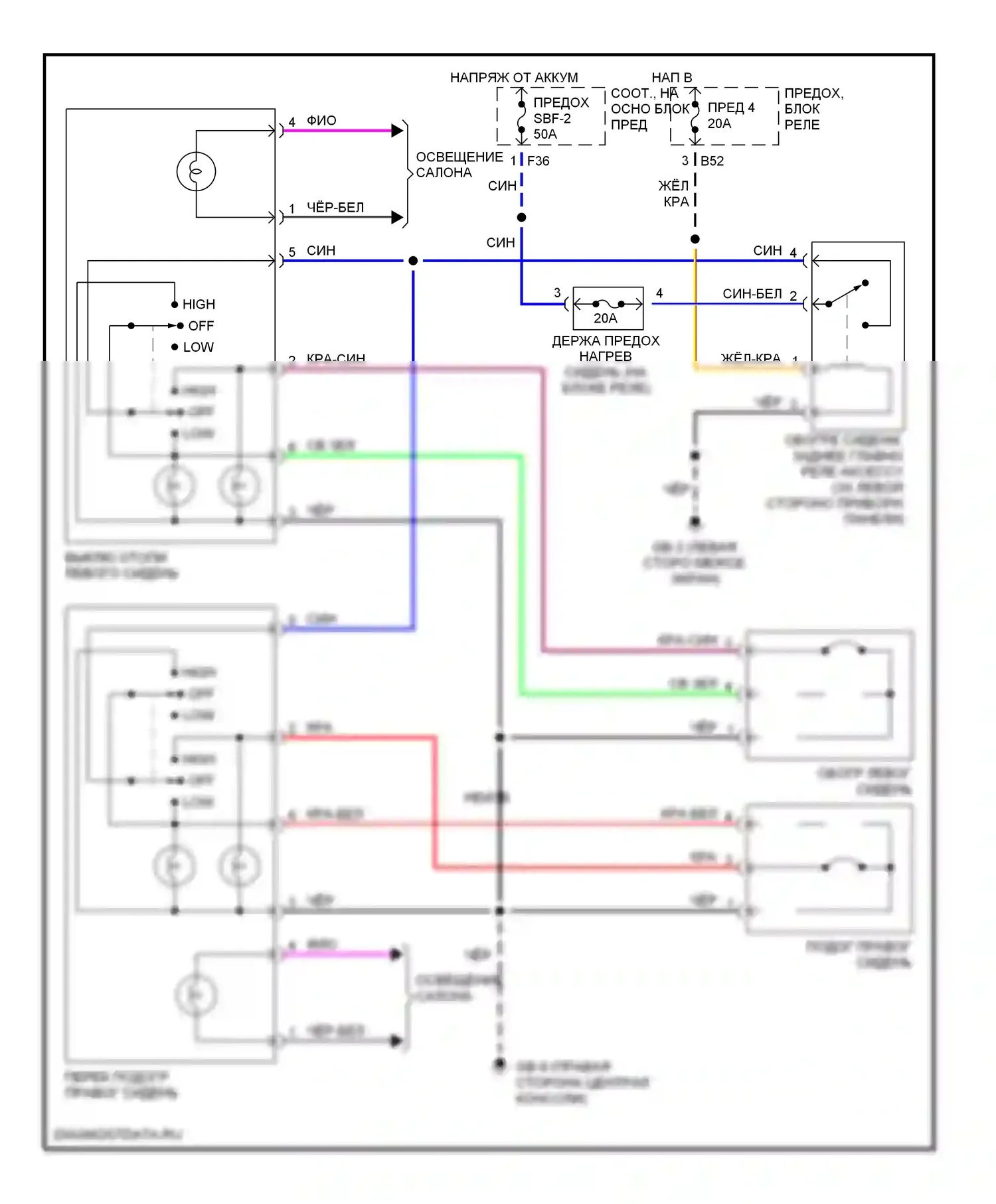

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема силового сиденья

Сиденья — Электросхема силового сиденья — Электросхема силового сиденья. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Складная крыша/люк

# Электросхема люка, седан

Складная крыша/люк — Электросхема люка, седан — Электросхема люка, седан. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

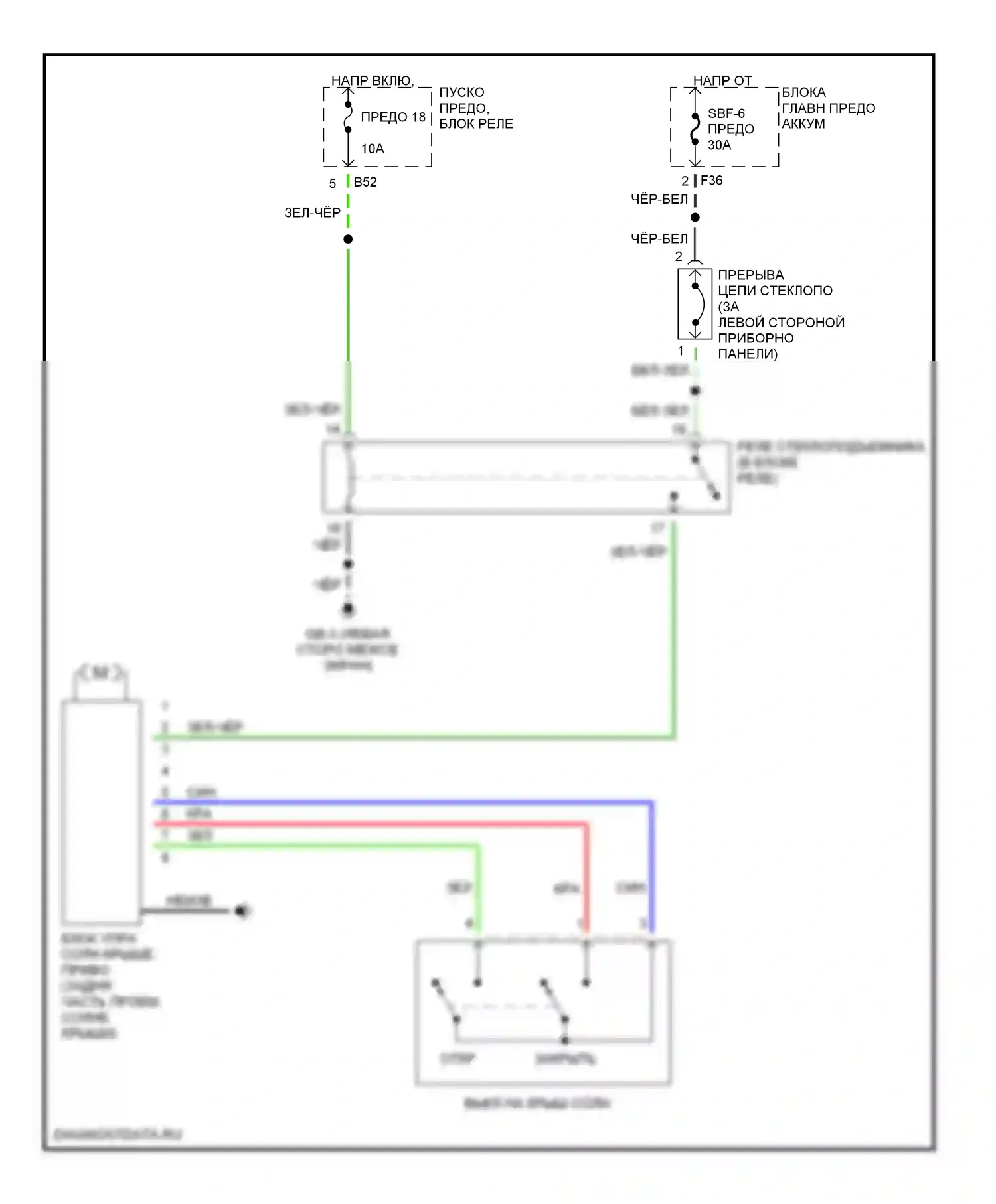

# Электросхема люка, вагон

Складная крыша/люк — Электросхема люка, вагон — Электросхема люка, вагон. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Магнитола

# Магнитола- электросхемы, с аудио macintosh

Магнитола — Магнитола- электросхемы, с аудио macintosh — Магнитола- электросхемы, с аудио macintosh. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Магнитола- электросхемы, без звука macintosh

Магнитола — Магнитола- электросхемы, без звука macintosh — Магнитола- электросхемы, без звука macintosh. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Блокировки переключения передач

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Коробка передач 2.5л

# 2.5l, электросхема автоматической коробки передач

Коробка передач 2.5л — 2.5l, электросхема автоматической коробки передач — 2.5l, электросхема автоматической коробки передач. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

Дворники и омыватели

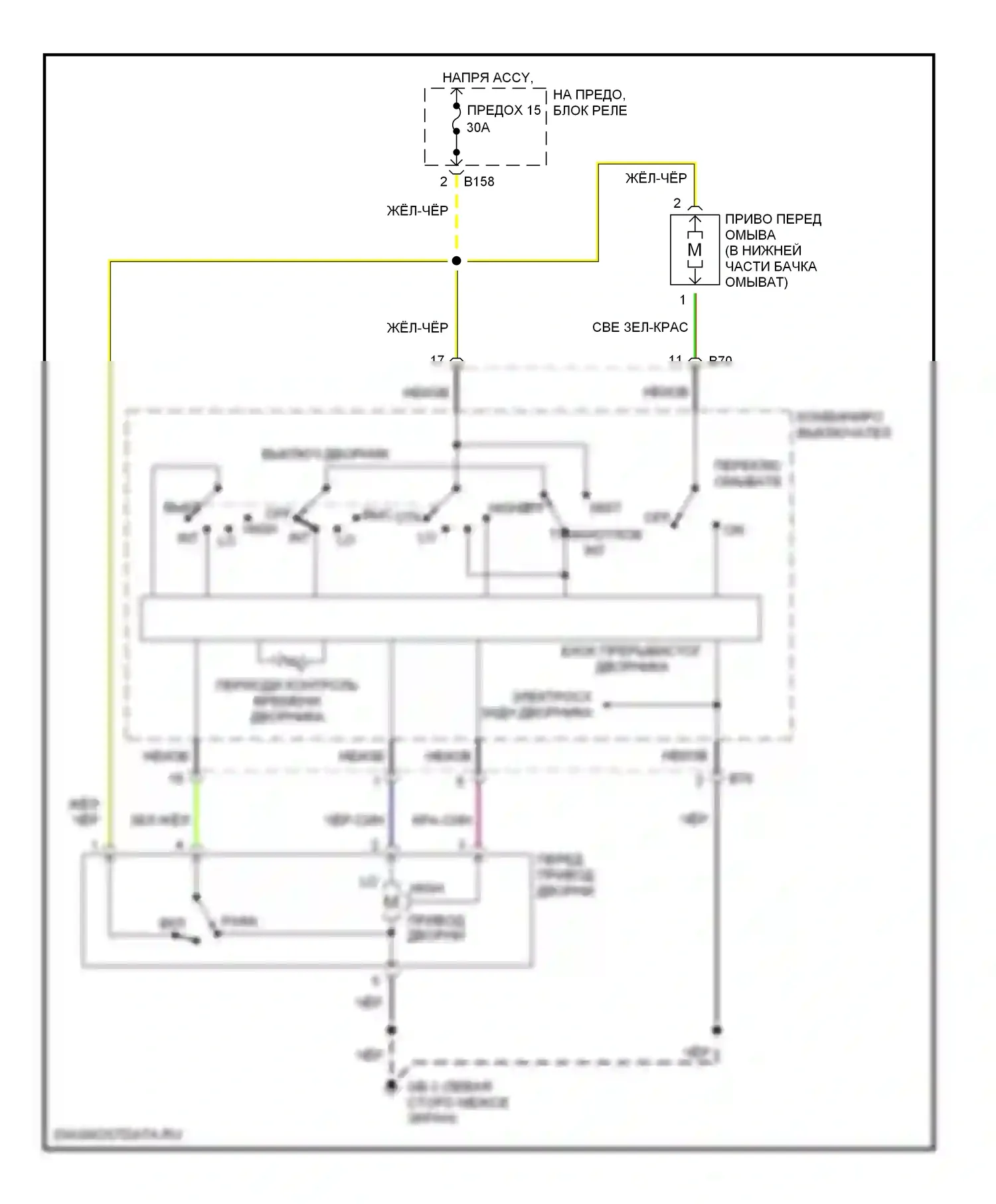

# Электросхема передней шайбы/стеклоочистителя

Дворники и омыватели — Электросхема передней шайбы/стеклоочистителя — Электросхема передней шайбы/стеклоочистителя. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме

# Электросхема задней шайбы/стеклоочистителя

Дворники и омыватели — Электросхема задней шайбы/стеклоочистителя — Электросхема задней шайбы/стеклоочистителя. Subaru Legacy BE/BH/BT (1998-2004)

Компоненты на схеме
