Как проверить момент начала вращения шарового шарнира звена стабилизатора
- После многократного встряхивания шпильки шарового шарнира, наверните гайку на шпильку и специальным инструментом измерить момент поворота шарового шарнирного соединения. Стандартное значение: 0,5-2,0 Н.м (4-17 д. фунт)
- Если измеренное значение превышает нормативное, заменить звено стабилизатора.
- При значении измеряемой величины ниже нормы проверить плавность поворота шарового шарнира без чрезмерного люфта.
- Нажать пальцем на пылезащитный чехол, чтобы убедиться в отсутствии трещин или повреждений в пылезащитном чехле.
- Если пылезащитная крышка треснула или была повреждена, заменить звено стабилизатора. ПРИМЕЧАНИЕ: При растрескивании или повреждении пылезащитной крышки возможно также повреждение шарового шарнира. В случае ее повреждения во время проведения сервисных работ следует заменить пылезащитную крышку.
Параметры затяжки креплений

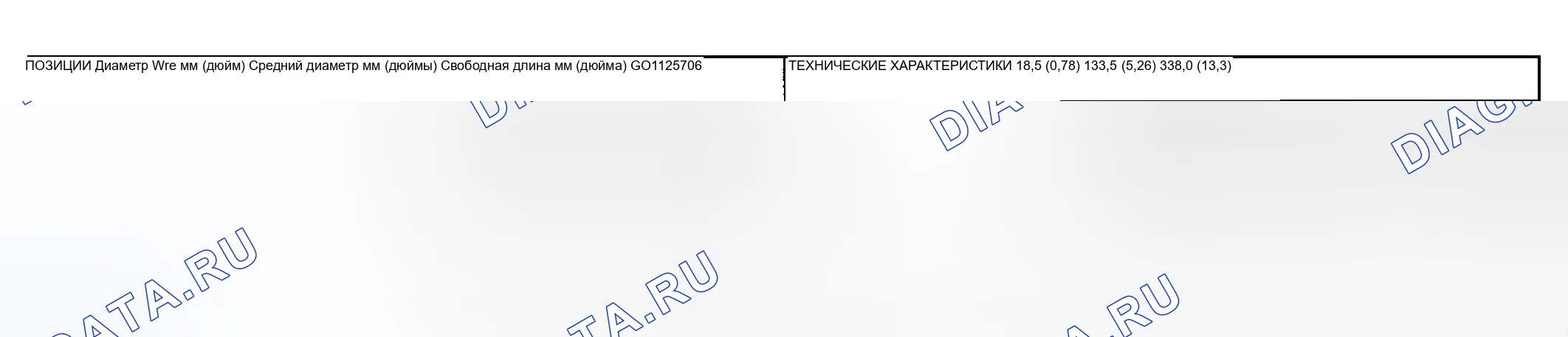

| ПУНКТЫ | Технические характеристики |
|---|---|
| Задняя подвеска в сборе | |
| Гайка раструба тормозной трубки | 15 ± 2 Н.м (11 ± 2 фут-фунт) |
| Гайка крепления траверсы | 167 ± 19 Н.м (123 ± 14 фут-фунт) |
| Гайка крепления нижнего рычага к шарнирному узлу | 152 ± 25 Н.м (113 ± 18 фут-фунт) |
| Гайка, крепящая нижний рычаг к корпусу | 123 ± 15 Н.м (91 ± 11 фут-фунт) |
| Гайка крепления амортизатора к нижнему рычагу в сборе | 152 ± 25 Н.м (113 ± 18 фут-фунт) |
| Гайка крепления ведомого рычага к задней раме | 213 ± 34 Н.м (157 ± 25 фут-фунт) |
| Гайка карданного вала в сборе | 60 ± 10 Н.м (45 ± 7 фут-фунт) |
| Крепежный болт заднего дискового тормоза в сборе | 88 ± 10 Н.м (65 ± 7 фут-фунт) |
| Верхний рычаг в сборе | |
| Соединение тормозной трубы | 15 ± 2 Н.м (11 ± 2 фут-фунт) |
| Гайка крепления верхнего рычага в сборе к задней раме | 167 ± 10 Н.м (124 ± 7 фут-фунт) |
| Гайка крепления шарового шарнира верхнего рычага к кулаку | 150 ± 30 Н.м (111 ± 22 фут-фунт) |
| Гайка, крепящая верхний рычаг к узлу шарового шарнира верхнего рычага | 98 ± 12 Н.м (72 ± 9 фут-фунт) |
| Гайка крепления звена стабилизатора | 104 ± 14 Н.м (77 ± 10 фут-фунт) |
| Амортизатор, цилиндрическая пружина и нижний рычаг в сборе | |
| Гайка крепления нижнего рычага к шарнирному узлу | 152 ± 25 Н.м (113 ± 18 фут-фунт) |
| Гайка, крепящая нижний рычаг к корпусу | 123 ± 15 Н.м (91 ± 11 фут-фунт) |
| Гайка крепления амортизатора к нижнему рычагу в сборе | 152 ± 25 Н.м (113 ± 18 фут-фунт) |
| Соединительная гайка амортизатора | 44 ± 10 Н.м (33 ± 7 фут-фунт) |
| Штанга стабилизатора | |
| Болт крепления хомута стабилизатора | 44 ± 10 Н.м (33 ± 7 фут-фунт) |
| Кронштейн управления носом в сборе, планка опоры управления носком | |
| Гайка крепления шарового шарнира рычага управления носком к кулаку | 67 ± 7 Н.м (50 ± 5 фут-фунт) |
| Гайка крепления рычага управления носком к задней раме | 123 ± 15 Н.м (91 ± 11 фут-фунт) |
| Крепежный болт, гайка | 46 ± 8 Н.м (34 ± 6 фут-фунт) |
| Тяговый рычаг в сборе | |
| Гайка крепления ведомого рычага к кулаку | 213 ± 34 Н.м (157 ± 25 фут-фунт) |
| Гайка крепления ведомого рычага к задней раме | 213 ± 34 Н.м (157 ± 25 фут-фунт) |
Моменты затяжки
