Модуль управления кузовом (BCM) - кроме HEV: Прочее Kia Optima III

Средства связи 62 иллюстрации ~21 мин чтения

Спецификация входного сигнала BCM

Наименование сигналаОписаниеВходные характеристики (определяющее состояние основания соединителя)Источник питания (подъем)Входное входное пороговое напряжение VBAT
Vсb +Подача питанияВыпадающий список (аналоговый)
L_IGN1IGN1 ПОВыпадающее меню (B + резервная линия) (ON: Vb, OFF: обрыв)Мин: 7V max17.5v
L_IGN2IGN2 ПОВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
L ACCACCВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
LТMIST SwПО туманаВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
Lо Задний фонарь SwХвостовое ПОПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
КЛЮЧ Lо В ПОКлюч в ПОПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
Lо КЛЮЧ МЕЖБЛОКИРОВОЧНЫЙ ПОПрограммное обеспечение блокировки ключаПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
ПО Lр задний DEGOGGERПО заднего обогрев стеклаПотяните вверх (ON: масса, OFF: обрыв)IGN1Мин: 7V max17.5v
Py удар РАЗБЛОКИРОВАТЬ ВХОДАварийная разблокировка вводаПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
Лт задний FOG Lw (МРК ФАР.Задний противотуманный SwПотяните вверх (ON: масса, OFF: обрыв)IGN1Мин: 7V max17.5v
Lр ПО ШАЙБЫ ХВОСТОВИКАШайба ПОВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
Lо ВНУТРЕННИЙ ОБЪЕМ СТЕКЛООЧИСТИТЕЛЯЗадний стеклоочиститель INTВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
СТЕКЛООЧИСТИТЕЛЬ Lр задний НА SwПО заднего стеклоочистителяВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
ПЕРЕДНЯЯ ШАЙБА Lо SwПередняя шайба ПОВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
Lт ПЕРЕДНИЙ ВНУТРЕННИЙ СТЕКЛООЧИСТИТЕЛЬ ПОПередний INT Sw (ПО Вз)Выпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
L INH ' R 'Положение RВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
Lp тормоз Sw (АККУМ.Тормозное ПОВыпадающее меню (ВКЛ.: Vb, ОТКЛ.: Открыто)Мин: 7V max17.5v
ПО L Rr SbpЗадний правый ремень безопасности SwПотяните вверх (ON: Gnd (Unbelt), OFF: обрыв (Belt))IGN1Мин: 7V max17.5v
ПО L RC SbrПО заднего центрального ремня безопасностиПотяните вверх (ON: Gnd (Unbelt), OFF: обрыв (Belt))IGN1Мин: 7V max17.5v
L Rl Sbr ПОПО ремня безопасности для заднего подъемаПотяните вверх (ON: Gnd (Unbelt), OFF: обрыв (Belt))IGN1Мин: 7V max17.5v
LСRPAS OFF SwRPAS Off SwПотяните вверх (ON: масса, OFF: обрыв)IGN1Мин: 7V max17.5v
L DRL ОПТ ДРАЛДополнительное ПОПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
Lо HEAD низкий Sw (лампа фары низкого уровня)Низкий Sw фарыПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
ФАРА Lо HI SwФара HI SwПотяните вверх (ON: масса, OFF: обрыв)IGN1Мин: 7V max17.5v
Lb ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА SwПередняя противотуманная фара SwПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
АВТОМАТИЧЕСКИЙ ИСТОЧНИК СВЕТА LвW Auto фонарь ПОПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
Lp задний Подогрев сиденья Rh Sw (ОБОГРЕВ ПРАВОГО КРЕСЛА)ПО Rr Подогрев сиденья Rh SwПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
Lo задний Подогрев сиденья Lh Sw (ОБОГРЕВ ЛЕВОГО КРЕСЛА)ПО Rr Подогрев сиденья LhПотяните вверх (ON: масса, OFF: обрыв)B +Мин: 7V max17.5v
Aт ОБЪЕМ ВНУТРЕННЕГО ОБЪЕМА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ ПООбъем INT переднего стеклоочистителяПодтягивание вверх (аналог)IGN1Мин: 7V max17.5v
АВТОМАТИЧЕСКИЙ СВЕТОВОЙ СИГНАЛАвтоматический датчик освещенностиВыпадающий список (аналоговый)Мин: 7V max17.5v

СПЕЦИФИКАЦИИ ВХОДНОГО СИГНАЛА BCM

Спецификация выходного сигнала BCM

Имя контактаОписаниеОписание контактаГруз
Oо ключение Pwdw системы безопасностиВыход включения окна питания системы безопасностиВыход
V autolightpwrПодача питания с помощью модуля автоматической подсветкиВыход
V rpaspwrПодача питания с помощью модуля RPASВыход
O drunlockoutВыход разблокировки двери (Av разблокировка)Выход (ШИМ)
Oо КОМНАТНАЯ ЛАМПАВыход комнатного светильникаВыход (ШИМ)Лампа
Oсav ХВОСТОВОЙ СИГНАЛВыход хвостового сигнала AvВыход
O RPAS предупредительный зуммерВыход зуммера оповещения RPASВыход (ШИМ)Зуммер
РЕЛЕ O звуковой сигналВыход реле сиреныВыходРеле
Oо POCKET лампа (СИГНАЛЬНАЯ ЛАМПА)Выход карманной лампыВыходLED
O RPAS OFF INDВыход индикатора отключения RPASВыходLED
Oо РЕЛЕ ОМЫВАТЕЛЯ ФАРВыход реле омывателя фарВыходРеле
Oо СИГНАЛ низкий HEAD фонарь (НИЗКИЙ УРОВЕНЬ ФАРЫ)Сигнал состояния низкого выходного сигнала фарыВыход
Oо ПЕРЕДНЕЕ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯВыход переднего реле стеклоочистителяВыходРеле
РЕЛЕ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯВыход заднего реле стеклоочистителяВыходРеле
Oо НОЖНАЯ ЛАМПАВыход ножной лампыВыход (ШИМ)Лампа
ЭЛЕКТРОМАГНИТ Oо ATMВыход электромагнита блокировки переключения передач ATMВыходСоленоид
ЭЛЕКТРОМАГНИТ КЛЮЧА OоВыход соленоида ключаВыходСоленоид
Oо сточный ремень безопасности INDВспомогательный выход индикатора ремня безопасностиВыходLED
НГРР СБР ИНДЗадний правый выход индикатора SbrВыходLED
OКRC Sbr INDВыход индикатора Sbr заднего центраВыходLED
O Rl Sbr INDЗадний левый выход индикатора SbrВыходLED
Oо БЕЗОПАСНОСТЬ INDСветодиодный индикатор безопасности выходВыходLED
ЛАМПА ПОДСВЕТКИ ОТВЕРСТИЯ КЛЮЧА OоВыход лампы подсветки ключевой дырыВыходЛампа
РЕЛЕ ОБОГРЕВА ПРАВОГО ЗАДНЕГО КРЕСЛАВыход реле подогрева правого заднего сиденьяВыходРеле
Задний Подогрев сиденья Lh реле (ОБОГРЕВ ЗАДНЕГО КРЕСЛА ЛЕВ)Выход левого реле обогрева заднего сиденьяВыходРеле
РЕЛЕ ТУМАНА O RrВыход реле задней противотуманной фарыВыходРеле

СПЕЦИФИКАЦИИ ВЫХОДНОГО СИГНАЛА BCM

Схема №192

Соединитель А

Нет.ИмяОписание
A1Vсb +Подача питания на BCM
A2L_IGN1Вход сигнала напряжения розжига1
A3L_IGN2Вход сигнала напряжения зажигания2
A4L ACCСигнальный вход вспомогательного напряжения
A5LТMIST SwВход сигнала переключателя тумана стеклоочистителя
A6Lо Задний фонарь SwСигнальный вход концевого выключателя
A7КЛЮЧ Lо В ПОВход сигнала вставки клавиши
A8Lо ключ INTER замок Sw (P-положение)Вход сигнала положения P
A9ПО Lр задний DEGOGGERВход сигнала заднего переключателя обогрев стекла
A10Py удар РАЗБЛОКИРОВАТЬ ВХОДВход сигнала аварийного разблокирования
A11Лт задний FOG Lw (МРК ФАР.Вход сигнала заднего туманоуловителя
A12Lр ПО ШАЙБЫ ХВОСТОВИКАСигнальный вход переключателя задней шайбы
A13Lо ВНУТРЕННИЙ ОБЪЕМ СТЕКЛООЧИСТИТЕЛЯВход сигнала прерывистого переключения заднего стеклоочистителя
A14СТЕКЛООЧИСТИТЕЛЬ Lр задний НА SwВход сигнала заднего переключателя стеклоочистителя
A15ПЕРЕДНЯЯ ШАЙБА Lо SwСигнальный вход переключателя передней шайбы
A16Lт ПЕРЕДНИЙ ВНУТРЕННИЙ СТЕКЛООЧИСТИТЕЛЬ ПОВход сигнала прерывистого переключения переднего стеклоочистителя
A17LСINH ' R ' (R-положение, M / T)Вход сигнала R-положения
A18Lp тормоз Sw (АККУМ.Сигнальный вход тормозного переключателя
A19ПО L Rr SbpВход сигнала переключателя напоминания о ремне безопасности заднего правого
A20ПО L RC SbrВход сигнала переключателя напоминания о ремне безопасности заднего центра
A21L Rl Sbr ПОВход сигнала переключателя напоминания о ремне безопасности заднего левого
A22LСRPAS OFF SwВход сигнала выключателя отключения RPAS
A23L DRL OPT SwВход сигнала переключения опций DRL
A24GNDСигнал (BCM) земля

СПРАВОЧНАЯ ТАБЛИЦА СОЕДИНИТЕЛЯ А

Соединитель Б

Нет.ИмяОписание
B1Lо HEAD низкий Sw (лампа фары низкого уровня)Вход сигнала переключателя низкого уровня фары
B2ФАРА Lо HI SwСигнал переключателя прохождения фары и вход сигнала высокого уровня
B3Lb ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА SwСигнальный вход переключателя передней противотуманной фары
B4Oо ключение Pwdw системы безопасностиВыход включения окна питания системы безопасности
B5ДИАГНОСТИКА (K-LINE)Диагностическая линия связи K для тестера
B6V autolightpwrАвтоматический выход мощности света
B7V rpaspwrВыходная мощность RPAS
B8LIN (RPAS1)Линия связи Lin (RPAS1)
B9LIN (RPAS2)Линия связи Lin (RPAS2)
B10Lо AUTO фонарь SwВход сигнала автоматического выключателя освещения
B11Aт ОБЪЕМ ВНУТРЕННЕГО ОБЪЕМА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ ПОВход сигнала переключателя прерывистой громкости переднего стеклоочистителя
B12O drunlockoutВыход разблокировки двери (Av разблокировка)
B13Lp задний Подогрев сиденья Rh Sw (ОБОГРЕВ ПРАВОГО КРЕСЛА)Вход сигнала правого переключателя подогрева заднего сиденья
B14CAN высокий (МОЖЕТ ВЫСОКО)Может ли линия связи сети (высокая)
B15CAN низкий (НИЗКИЙ УРОВЕНЬ CAN)Может ли линия связи сети (низкий)
B16Масса (автоматическая подсветка)Автоматическое освещение земли
B17АВТОМАТИЧЕСКИЙ СВЕТОВОЙ СИГНАЛВход сигнала датчика автоматической подсветки
B18LIN (RPAS3)Линия связи Lin (RPAS3)
B19LIN (RPAS4)Линия связи Lin (RPAS4)
B20Масса (RPAS)Масса RPAS

СПРАВОЧНАЯ СХЕМА СОЕДИНИТЕЛЯ B

Соединитель C

Нет.ИмяОписание
C1Oо КОМНАТНАЯ ЛАМПАВыход комнатного светильника
C2Oсav ХВОСТОВОЙ СИГНАЛВыход хвостового сигнала Av
C3О рпасварнингбузерВыход зуммера оповещения RPAS
C4РЕЛЕ O звуковой сигналВыход реле сирены
C5O Rl Sbr INDЗадний левый выход индикатора Sbr
C6Lo задний Подогрев сиденья Lh Sw (ОБОГРЕВ ЛЕВОГО КРЕСЛА)Вход сигнала левого переключателя обогрева заднего сиденья
C7O RPAS OFF INDВыход индикатора отключения RPAS
C8Oо РЕЛЕ ОМЫВАТЕЛЯ ФАРВыход реле омывателя фар
C9Oо СИГНАЛ низкий HEAD фонарь (НИЗКИЙ УРОВЕНЬ ФАРЫ)Сигнал состояния низкого выходного сигнала фары
C10Oо ПЕРЕДНЕЕ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯВыход переднего реле стеклоочистителя
C11РЕЛЕ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯВыход заднего реле стеклоочистителя
C12Oо НОЖНАЯ ЛАМПАВыход ножной лампы
C13ЭЛЕКТРОМАГНИТ Oо ATMВыход электромагнита блокировки переключения передач ATM
C14ЭЛЕКТРОМАГНИТ КЛЮЧА OоВыход соленоида ключа
C15Oо сточный ремень безопасности INDВспомогательный выход индикатора ремня безопасности
C16GNDBCM грунт
C17НГРР СБР ИНДЗадний правый выход индикатора Sbr
C18OКRC Sbr INDВыход индикатора Sbr заднего центра
C19Oо POCKET лампа (СИГНАЛЬНАЯ ЛАМПА)Выход карманной лампы
C20Oо БЕЗОПАСНОСТЬ INDСветодиодный индикатор безопасности выход
C21ЛАМПА ПОДСВЕТКИ ОТВЕРСТИЯ КЛЮЧА OоВыход лампы подсветки ключевой дыры
C22РЕЛЕ ОБОГРЕВА ПРАВОГО ЗАДНЕГО КРЕСЛАВыход реле подогрева правого заднего сиденья
C23Задний Подогрев сиденья Lh реле (ОБОГРЕВ ЗАДНЕГО КРЕСЛА ЛЕВ)Выход левого реле обогрева заднего сиденья
C24РЕЛЕ ТУМАНА O RrВыход реле задней противотуманной фары

СПРАВОЧНАЯ ТАБЛИЦА СОЕДИНИТЕЛЯ C

Схема №193
Схема №194
Схема №195

Модуль управления кузовом получает различные входные сигналы выключателя, управляющие функциями времени и тревоги для прерывистого таймера стеклоочистителя, таймера омывателя, таймера заднего обогрев стекла, предупреждения о ремнях безопасности, центрального дверного замка, напоминания о ключе зажигания, стеклоподъемника, предупреждения о дверях, хвостовой лампы, разблокировки аварийной двери, подсветки ключевых отверстий зажигания, управления задней противотумной лампой и бесключевого доступа и охранной сигнализации. BCM, Sjb (Smart Junction Box) и CLU (Прибор) соединены линией CAN.

Ближайший модуль с переключателем ввода или исполнительным механизмом получает входные данные для сокращения проводки, а затем отправляет входные данные другим, которым они необходимы, по линиям CAN.

В случае отправки вывода он используется для связи по шине CAN, а не для проводки.

Sjb также может управлять реле и IPS.

Таким образом, каждый модуль распределяет текущие данные и данные о срабатывании.

Схема №196
Схема №197
Схема №198
Схема №199
Схема №200
  1. При IGN2 = ON реле стеклоочистителя низкий включается после Т2 с переключателя Шайба включена, если переключатель шайбы включен для Т1, а реле стеклопакета Lo выключается через Т3. T1: 0,06 с ~ 0,2 с, T2: 0,3 с ± 0,1 с, Тз: 0,7 с ± 0,1с
  2. При включенном выключателе IGN2 реле стеклоочистителя низкий включается после Т2 от Выключатель омывателя ВКЛ, если выключатель омыватель включен не менее чем на Т1, а реле стеклопакета Lo выключается через Т3 с момента отключения переключателя Омыватель. T1: 0,2s (МИН), T2: 0,3s ± 0,1s T3: 2,5s ~ 3,8s (2 ~ 3 оборота)
  3. Работа в п. (2) выполняется, если переключатель омывателя находится во включенном состоянии не менее T1 при работе стеклоочистителя с выключателем стеклоочиститель int. Операция в поз. (1) производится, если для T6 включен переключатель омователя T1- 0,2s (MIN), T2: 0,3s ± 0,1s T3: 2,5s ~ 3,8s (2 ~ 3 Turn), Т4: T5-0,7s 5: INT ~ Ts 6 Время: 0.s:
  4. При отключении IGN в течение Т3 работа прекращается.
  5. Приоритет отдается ШАЙБЕ блокировки СТЕКЛООЧИСТИТЕЛЯ, а не функции скорость sensing INT стеклоочиститель.
  6. Входной сигнал переключателя омывателя должен игнорироваться при запуске (состояния IGN1 ON (ВКЛ) и IGN2 OFF (ВЫКЛ)).
  7. Время включения включает время дребезга
Схема №201
Схема №202
  1. Описание функции В случае оставшейся работы стеклоочистителя 0.7 Вкл. (IGN2 ВКЛ), если включить выключатель тумана стеклоомывателя (выключатель туманоуловителя Вкл.), то управление стеклоуловителем осуществляется временем включения. Работа с туманом не работает при омыватель. MIST выключатель REFERENCE CHART Время включения тумана (tmist) Действие tmist < 0 сек Нет действия 0 сек < = тм IGN2
  2. При включенном выключателе IGN2 реле стеклоочиститель низкий включается сразу же от переключателя Mist ON, если переключатель Mist включен более чем на Т1, реле Stipe замок выключается после Т2 от переключателя Smist OFF.
Схема №203

T1: 0,7с (мин), T2: 0,7 с ± 0,1 с

Схема №204
Схема №205
  1. Под IGN2 выключатель ВКЛ и стеклоочиститель Int переключатель ON состояния, и значение внутреннего объема стеклоомывателя получают и периодически время рассчитывается. Затем периодическое время стеклоуловителя автоматически преобразуется. T1: 0,7 ± 0.1s, T2: INT Time (2.2 ± 0.2s ~ 10 ± 1s) * 1 ON: xtigx1 = ON OFF: хтагс2 = OFF IGN2 IGN2
  2. Контроль стеклоочистителя Предосторожность Переменная 2v int Время срабатывания реле низкого уровня стеклоомывателя составляет 0,7с ± 0,1 с. Прерывистое время идет от выхода ВКЛ СЕК до следующего вывода ВКЛ. Низкое напряжение реле стеклоулавливания продолжается в течение оставшегося времени включения, если во время выхода выключен переключатель INT%. Прерывающееся время перезапускается при включенном переключателе IGN2 и переключение переключателя Int стеклопакета с выключенного на включенное состояние 2.51. IGN2
Схема №206
Схема №207
  1. Звуковая спецификация зуммера ЗВУКОВЫЕ ХАРАКТЕРИСТИКИ ЗУММЕР Приоритет Название Длительность цикла 1 Предупреждение RPAS - Spec 2 Предупреждение о ремне безопасности 1s / Reductive Spection 3 Предупреждение об управлении ключом 1s \ Reductive Infinite 4 стояночный тормоз предупреждение 0.6s / Requedtive Бесконечный 5 Vehicle not P предупреждение 0,6 s / Recovitive характеристика 6 ID OUT, предупреждение о выходе из строя непрерывной звуковой спецификации 7 SSB кнопки 0,6s / понижающей разрядки
  2. Выход зуммера

Выход зуммера для оценки внутреннего зуммерного устройства BCM в кластере и передачи данных.

* Внутренний зуммер используется для задней системы помощи при парковке.

Схема №208
  1. С помощью переключателя IGN1 (ВКЛ.), сигнальной лампы в течение 1 секунды (DUTY 50%) и зуммера-перезвона в течение 6 раз каждые 1 секунду (в случае незакрепленного состояния ремня S / BELT). Однако в пределах 6 секунд при застегнутом состоянии ремня S- выход сигнального гудка останавливается, а сигнальная лампа - оставшееся время.
  2. Лампа и звуковой зуммер останавливаются, когда IGN1 выключается в течение 6 секунд - выход.
  3. Если скорость транспортного средства превышает 10 км / ч, предупреждающая лампа и звуковой зуммер работают 1 раз, когда ремень безопасности отстегивается после включения IGN.
  4. Если скорость транспортного средства ниже 5 км / ч или IGN выключен или ремень безопасности пристегнут, модель останавливается, когда модель работает.
  5. Ремни безопасности пристегнуты -- > отстегнуты, когда IGN1 = включено состояние: если скорость транспортного средства превышает 10 км / ч, 1 раз выход. И если скорость автомобиля 5 ~ 10 км \ ч, предупреждающая лампа в течение 1 с (DUTY 50%) и звуковой зуммер в течение 6 каждые 1 с. Если скорость автомобиля менее 5 км / час, предупредительная лампа на протяжении 6 каждые 1с (Puty 50%
Схема №209
  1. Сигнальная лампа горит непрерывно каждые 1 с (DUTY 50%) в течение 6 с при включенном IGN под непристегнутым ремнем безопасности.
  2. Лампа сигнализации выключается при выключении IGN в течение времени.
  3. Когда IGN включен под незакрепленным ремнем безопасности, загорается сигнальная лампа. Лампа продолжает гореть в течение оставшегося времени 6 секунд, когда ремень безопасности пристегнут в течение 6 секунд. Лампа выключена, если ремень безопасности пристегнут через 6 секунд.
  4. Когда IGN включен и скорость транспортного средства достигает 10 км или более, а ремень безопасности не пристегнут, сигнальные огни постоянно горят.
  5. В состоянии (4) предупреждающая лампа останавливается, когда ремень безопасности не пристегнут или скорость транспортного средства становится ниже 5 км / ч или IGN выключен.
Схема №210
  1. Зуммер Int включается каждые 1 секунду, когда выключатель двери водителя включен и ключ ign включен.
  2. Выход выключен, если ключ ign находится в положении " выкл "., а переключатель двери водителя замкнут во время выхода зуммера Int.
  3. При включении IGN1 выход выключен.
Схема №211

T1: 1 ± 0.1 сек

Ключ IN ON: Ключ в выключателе ON или ACC ON, или брелок во вкл.

Ключ IN OFF: Ключ в выключателях OFF и ACC OFF, а также fob in OFF

Схема №212

Предупреждение Зуммер (ЗУММЕР ПРЕДУПРЕДИТЕЛЬНЫЙ) выдает на время приема информацию о включении сигнала ID OUT предупреждение (CAN).

Предупреждение Зуммер Выход STOPS when receiving OFF (Выход предупреждающего зуммера останавливается при получении сигнала " выключено ")

Схема №213

T1: 1 ± 0.1 сек

Схема №214

Предупреждение Зуммер (ЗУММЕР ПРЕДУПРЕДИТЕЛЬНЫЙ) выдает на время приема информацию о включении сигнализации SSB предупреждение (CAN).

ВЫХОД ПРЕДУПРЕЖДАЮЩЕГО ЗУММЕРА останавливается при получении сигнала ВЫКЛ.

Схема №215

T1: 0,6 ± 0,1 сек

Схема №216

При попытке ввести аварийный сигнал в действие он будет немедленно отменен из-за отсутствия сигнала P предупреждение (CAN) ON.

Схема №217

T1: 0,6 ± 0,1 сек

Схема №218

Обогрев стекла и передний таймер антиобледенителя

  1. Реле обогрев стекла и переднее реле антиобледенителя включаются на 20 минут, если оно включается после Alt L ON и IGN1 ON.
  2. Реле обогрев стекла и переднее реле антиобледенителя выключаются, если снова включить обогрев стекла во время включения реле обогрев стекла.
  3. Реле обогрев стекла и переднее реле антиобледенителя выключаются, если altl ВЫКЛ или IGN1 ВЫКЛ во время включения реле обогрев стекла.
  4. Реле обогрев стекла и переднее реле антиобледенителя, а также ВЫКЛ. Выход останутся на переключателе Обогреватель стекла ON и Alt LON.
Схема №219

T1: 20 ± 1 мин

Внутренняя лампа задержки

  1. IGN1 от двери (Trunk excluded) будет гореть, чтобы открыть комнатную лампу.
  2. Комнатная лампа 4 Дверь закрывается, 30-секундная задержка будет светиться.
  1. 4 Дверь в закрытом IGN1 выкл. и (Ключ в -- > Ключ из): 30-секундная задержка будет выключена.
Схема №220

* Tx разблокировка: Включите Keyless или SMK по разблокировке.

* IGN ключ IN- > OUT (ВХОД-ВЫХОД)

IGN ключ OFF - > ON (ВКЛ.) или ACC OFF- (АКК ОТКЛ.-ВКЛЮЧЕН.-) или IGN1 OFF -ВКЛ.ВКЛЮЧЕ1 OFF-ВКЛ. (Без ключа) IGN2

FOB IN OFF- > ON или ACC OFF -включено или IGN1 OFF-> ВКЛ, или IGN2 OFF (SMK)

Схема №221
Схема №222
Схема №223
Схема №224
Схема №225
  1. Плафон салона off STATE описание CHART State описание Initial Condition Плафон салона decaying Event Decay finished Action Плафон салона off
  2. Комнатная лампа на STATE описание CHART State описание Initial Condition Плафон салона off Событие IGN1 on и 4 дверь выключатель on Действие Комнатный светильник на STATЕ ОПИСАНИЕ Карта Состояние IGN1 Состояние Описание состояния IGN1
  3. Выключение лампы TOS Состояние DESCRIPT Состояние выкл. 4 Состояние Вкл. индикаторная лампа - Исходное состояние xx Состояние комнатная лампа Вкл. 30s Описание отпирания дверцы TMIN или Включение сенсорной лампочки - > Откл.клапан Выкл для 30s Состояние КАРТА СОСТОЯНИЯ И СОСТОЯНИЕ ВЫКЛ. 4 Индикаторная лампочка - Выключающая лампа не должна быть включена, даже если разрешение Tx 1: IGN1 IGN1 IGN1 IGN1 IGN1
  4. Комнатная лампа Затухание СОСТОЯНИЕ ДИАГРАММА Описание состояния Исходное состояние Комнатный светильник включен для 30s Событие IGN1 включено или 30s истекло 20 или любая дверь Блокировка1 Действие Начало работы Комнатное освещение Затихающее состояние ТАБЛИЦА Состояние Описание Начальное условие Комнатные лампы вкл. Событие хтагс1 вкл или 4 выключение двери Включение комнатного освещения Затыхание Состояние замок описание Комната IGN1 IGN1
  5. Индикаторная лампа в помещении для 20 мин ОПИСАНИЕ СОСТОЯНИЯ Состояние Исходное состояние Выключение лампочки в помещении Событие IGN1 выключено и (4 дверного выключателя отключено-- > вкл на 100 мс) Действие Включение индикаторной лампы в помещении в течение 20 мин СОСТОЯНИЕ ОПИСАНИЕ Схема Состояние Описание Начальное состояние Лампочка в помещении Затухание Событие хтагкс1 выкл и (4 двери откл - > вкл. на 100 мсек) Действия Включатель в помещении включено для 20-го состояния описание состояния IGN1 IGN1 IGN1
Схема №226
  1. Если ПЕРЧАТОЧНЫЙ ЯЩИК ОТКРЫТ, ЛАМПА включается на 15 мин.
  2. Поведение состояния по условиям во время выполнения команды ключ IN OFF- > ON to timer Сброс не выполняется.

Состояние выключенной лампы перчаточного ящика

ГосударствоОписание
Начальное условиеЛАМПА ПЕРЧАТОЧНОГО ЯЩИКА ВЫКЛЮЧЕНА
СобытиеПерчаточный ящик обрыв Ключ события IN OFF к ON и Glove Box обрыв
ДействиеЛАМПА ПЕРЧАТОЧНОГО ЯЩИКА ВКЛЮЧЕНА НА 15 МИН Состояние Лампа перчаточного ящика включена (15 мин.)

ДИАГРАММА ОПИСАНИЯ СОСТОЯНИЯ

Лампа перчаточного ящика включена для состояния 15 мин

ГосударствоОписание
Начальное условиеЛампа перчаточного ящика включена на 15 минут
СобытиеПерчаточный ящик CLOSE ключ IN OFF и (All дверь замок Event | | Выход центрального дверного замка) и 4-х дверное закрытие 15 мин Таймер истек
ДействиеПЕРЧАТОЧНЫЙ ЯЩИК ЛАМПА ОТКЛ Состояние Перчаточный ящик Лампа ОТКЛ

ДИАГРАММА ОПИСАНИЯ СОСТОЯНИЯ

Схема №227

Центральный дверной замок / разблокировка

  1. Выход ALL дверь замок включен во время T1 (0.5s), если состояние разблокировки водителя или ассистент разблокировка находится в состоянии LOCKED в течение 3 секунд после того, как переключатель блокировки ключа драйвера (выключатель блокировки ключа помощи) включен. Но IGN1 включен, когда вывод запрещен.
  2. Выход ALL дверь разблокировка включен во время T1 (0.5s), если состояние разблокировки драйвера или состояние разблокировки помощника находится в состоянии разблокировка в течение 3 секунд после включения переключателя разблокировки ключа драйвера (переключатель разблокировки ключа помощника).
  3. Выход ALL дверь замок ВКЛЮЧЕН во время T1 при Tx замок ON или SMK RKE CMD замок или Passive замок ON. Но сигнал Passive замок ON и будет проигнорирован при водитель дверь Sw ON или ассистент дверь Sw ON
  4. Вывод ALL дверь разблокировка ВКЛЮЧЕН во время T1 при Tx разблокировка ON или SMK RKE CMD разблокировка или Passive разблокировка ON. SMK RKE CMD = замок: SMK RKE CMD = замок и No1 или замок и No2
  5. Выход ALL дверь замок включен во время T1 при выключателе Электростеклоподъёмник дверь замок ON.
  6. Выход ALL дверь разблокировка ВКЛЮЧЕН во время T1 на двери окна питания Разблокировать переключатель ВКЛ. Но, дверь окна питания Разблокировать переключатель ВКЛ сигнал и будет игнорироваться в состоянии ARM, ARMWAIT, REARM, ALARM.
  7. Замок / разблокировка by водитель дверь Разблокировать выключатель, ассистент дверь Разблокировать выключатель не заблокирован. (механическая операция)
  8. Не должно быть никаких неисправностей при подключении аккумуляторной батареи. (Не должно быть никаких неисправностей даже при выключателе ключ In.
  9. Когда выход обратного выхода требует, а токовый выход немедленно выключается, 100 мс задержки отправки выхода в обратную сторону. Задержка 100 мс требуется во время выхода, когда выход должен в конечном итоге отправить нам выход.
  10. Условия замок Выход и разблокировка Выход одновременно, если выход замок выполнен, а выход разблокировка игнорируется.
  11. Состояние ALL дверь замок и ALL дверь замок условий вывода, фактический вывод - нет, а состояние ALL дверь разблокировка и ALL дверь разблокировка условий вывода - нет.
  12. Переключатель ALL дверь замок (UNCLOCK) переключить в положение БЛОКИРОВКА (РАЗБЛОКИРОВКА) на дверцу окна питания Выключатель блокировки (выключатель разблокировки окна питания), замок Tx, РАЗБЛОКИРОВАНИЕ Тх, ЗАМОК CMD SMK RKE, БЛОКИРАТОР РАЗБЛОКИРОВКИ СМК РКЕ, переключатель блокировки ключа двери водителя, переключатель разблокировки ключа двери помощи Выход должен быть выключателем разблокировки двери помощи, независимо от состояния и необходимости блокировки.
Схема №228

SMK RKE CMD = разблокировка: SMKR ke CMD- разблокировка и NO1 или разблокировка и хтагх1 NO2

Двухоборотная разблокировка

  1. Если выключатель разблокировки дверного ключа водителя выключается из положения ВКЛ в пределах Т1 после того, как выключатель разблокировки дверного ключа водителя включается из положения ВЫКЛ (выключатель разблокировки дверного ключа водителя становится РАЗБЛОКИРОВАННЫМ механически и не выводит BCM.), включите выход реле разблокировки водителя, реле разблокировки (центральная разблокировка) во время Т2.
  2. Если Tx разблокировка получен в течение T1 после того, как выключатель разблокировки ключа двери водителя включается из выключенного состояния (выключатель разблокировки двери водителя механически разблокируется и не выводит BCM.), включите выход реле разблокировки водителя и реле разблокировки (центральная разблокировка) во время T2.
  3. Включите выход реле разблокировки драйвера во время T2 при получении сигнала Tx разблокировка. Тем не менее, включите выход реле разблокировки драйвера, реле разблокировки (центральная разблокировка) во время T2, если Tx разблокировка получен в течение T1.
  4. Кроме того, включите реле разблокировки драйвера, реле разблокировки (центральная разблокировка) во время T2 в случае, если выключатель разблокировки ключа двери драйвера включается из выключенного состояния в течение T1 после получения Tx разблокировка.
  5. Рассматривать как один и тот же Tx, даже если принят другой сигнал, который зарегистрирован в пределах T1.
  6. Если включить выход реле блокировки с помощью Tx замок или водитель / ассистент ключ замок выключатель, T1 инициализируется.
  7. Ассистент ключ разблокировка выключатель включается из выключенного состояния, включение реле разблокировки драйвера и выход реле разблокирования (центральная разблокировка) во время T2.
Схема №229

Т1: 4 ± 1 сек, Т2: 0,5 ± 0,1 сек

Двухоборотная разблокировка (SMK)

  1. Все выходы РАЗБЛОКИРОВКИ ДВЕРИ ВКЛЮЧЕНЫ во время T2, если переключатель разблокировки двери водителя разблокирован в течение 3 секунд, а переключатель разблокировки ключа двери водителя ВЫКЛЮЧЕН-- > ВКЛЮЧЕН в течение T1 после того, как переключатель разблокировки ключа двери водителя ВЫКЛЮЧЕН-- > ВКЛЮЧЕН (механически, переключатель разблокировки двери водителя разблокирован и сигнал BCM не выводится).
  2. Все выходы дверь разблокировка включены во время T2, если переключатель разблокировки двери водителя находится в состоянии разблокировка в течение 3 секунд и команда SMK / RKE = разблокировка получена в течение T1 после того, как переключатель разблокировки двери водителя находится в состоянии OFF -- > ON (механически, переключатель разблокировки двери водителя разблокирован, а сигнал BCM не выдается).
  3. Сигнал водитель дверь разблокировка (ОТПИРАНИЕ ДВЕРИ ВОДИТЕЛЯ) выдается для T2 при получении команды SMK / RKE = разблокировка, но ВСЕ сигналы дверь разблокировка выдаются для T2 при получении команды SMK / RKE = разблокировка в течение T1.
  4. Все выходные сигналы РАЗБЛОКИРОВКИ ДВЕРИ ВКЛЮЧЕНЫ во время T2, если переключатель разблокировки ключа двери водителя ВЫКЛЮЧЕН - > ВКЛЮЧЕН (механически, переключатель разблокировки двери водителя разблокирован, и сигнал BCM не выводится) в пределах T1, и переключатель разблокировки двери водителя РАЗБЛОКИРОВАН в течение 3 с после получения команды SMK / RKE = разблокировка.
  5. Выход водитель дверь разблокировка ВКЛЮЧЕН во время T2, когда вводится пассивная разблокировка ON и P<UNK> Fl ON. Но выход ALL дверь разблокировка ВКЛЮЧЕН во время T2, если пассивная разблокировка ON и P<UNK> Fl ON вводится в течение T1.
  6. Выход водитель дверь разблокировка ВКЛЮЧЕН во время T2, когда вводится пассивная разблокировка ON и P<UNK> Fl ON. Но выход ALL дверь разблокировка ВКЛЮЧЕН во время T2, если выключатель разблокировки двери водителя выключен -- > ВКЛЮЧЕН в пределах T1.
  7. Выход водитель дверь разблокировка (РАЗБЛОКИРОВКА ДВЕРИ ВОДИТЕЛЯ) ВКЛЮЧЕН во время T2, когда вводится Пассивная разблокировка ON и P<UNK> Fl ON. Но выход ALL дверь разблокировка ВКЛЮЧЕН во время T2, если команда SMK / RKE = разблокировка получена в течение T1.
  8. Выключатель разблокировки двери водителя Состояние РАЗБЛОКИРОВКИ выхода от РАЗБЛОКИРОВКИ ДВЕРИ водителя не требует.
  9. Выход ALL дверь разблокировка будет соответствовать выходу водитель дверь разблокировка, когда выход водитель дверь разблокировка будет соответствовать выходным требованиям ALL дверь разблокировка.

Напоминание о ключе IGN

  1. Данная функция не выполняется при скорости автомобиля 3 км / ч и более.
  2. Сигналы ALL дверь разблокировка (РАЗБЛОКИРОВКА ВСЕХ ДВЕРЕЙ) выдаются в течение 1 с после 0,5 с с момента, когда состояние становится IGN ключ ON и водитель дверь Sw обрыв и водитель разблокировка State замок.
  3. ВСЕ сигналы РАЗБЛОКИРОВКИ ДВЕРИ выдаются в течение 1 с через 0,5 с после того, как состояние станет IGN ключ ON и ассистент Выключатель двери обрыв и ассистент разблокировка State замок.
  4. ВСЕ сигналы ОТПИРАНИЯ ДВЕРИ выдаются в течение 1 с после 0,5 формы (1), (2) и встречного удовлетворения, (3) параграф в соответствии с
  5. Сигнал разблокировка (РАЗБЛОКИРОВКА) выдается 3 раза как Max (1 с - выход исключен) в случае, если состояние замок (БЛОКИРОВКА) удерживается, даже если сигнал разблокировка (РАЗБЛОКИРОВКА) выдается в течение 1 с в (2), (3). (Цикл 1 с: 0,5 с ВКЛ / ВЫКЛ)
  6. (5) дверного переключателя Section водитель находится в положении CLOSE CENTRAL разблокировка в состоянии замок, в то время как однократная попытка.
  7. Сигнал ALL дверь разблокировка (РАЗБЛОКИРОВКА ВСЕХ ДВЕРЕЙ) выдается (только один раз) в течение 1 с, если выключатель двери водителя находится в положении CLOSE (ЗАКРЫТО) в пределах 0,5 с от состояния разблокировки водителя разблокировка - > замок (БЛОКИРОВКА) под IGN ключ ON.
  8. Сигнал ALL дверь разблокировка (РАЗБЛОКИРОВКА ВСЕХ ДВЕРЕЙ) выдается (только один раз) в течение 1 с, если переключатель вспомогательной двери находится в положении CLOSE (ЗАКРЫТО) в пределах 0,5 с от состояния разблокировки водителя разблокировка - > замок under IGN ключ ON (РАЗБЛОКИРОВКА - > БЛОКИРОВКА под IGN ключ ON).
  9. Сигнал ALL дверь разблокировка (РАЗБЛОКИРОВКА ВСЕХ ДВЕРЕЙ) выдается (только один раз) в течение 1 с, если состояние разблокировки водителя - разблокировка- > замок (БЛОКИРОВКА) в пределах 0,5 с от переключателя двери водителя обрыв (ОТКРЫТА) - > CLOSE (ЗАКРЫТА) под IGN ключ ON (ВКЛЮЧЕНА).
  10. Сигнал ALL дверь разблокировка (ОТПИРАНИЕ ВСЕХ ДВЕРЕЙ) выдается (только один раз) в течение 1 с, если состояние ассистент разблокировка (ОТПИРАНИЕ ВСПОМОГАТЕЛЬНЫХ ДВЕРЕЙ) - > замок (БЛОКИРОВКА) в пределах 0,5 с от переключателя ассистент дверь (ОТПИРАНИЕ ВСЕХ ДВЕРЕЙ) - > CLOSE (ЗАКРЫТЬ) под IGN ключ ON.
  11. IGN ключ ON в переключателе дверей водителя или ассистент дверь выключатель открыт, если выключатель блокировки двери окна питания включен, ключ REMINDER функции, чтобы выполнить.
  12. Оценка возможности выдачи сигнала RETRY (ПОВТОРИ) производится при включении выдачи сигнала RETRY (ПОВТОРИ) (по истечении 1,5с с момента выдачи первого сигнала разблокировка (РАЗБЛОКИРОВКА)
  13. После выполнения условия РАЗБЛОКИРОВКА выдается сигнал РАЗБЛОКИРОВАТЬ, если условие не удерживается в течение 0,5 с. Но не выдается сигнал ОТПИРАНИЕ при отключенном КЛЮЧЕ в момент прохождения 0,5с после того, как условие выполняется изменением Состояния разблокировки драйвера или Состояния отпирания ассистента с РАЗБЛОКИРОВАНИЯ на БЛОКИРОВКУ.
Схема №230

T1, T3: 0.5 ± 0.1 сек., Т2: 1 ± 0,1 сек.

Ключ IN ON: Клавиша ВКЛ или ACC = 1 или IGN1 ВКЛ.1 IGN2

Ключ IN OFF: Ключ в выключенном состоянии и ACC = 0, а также IGN1 ВЫКЛ. IGN2

IGN ключ ON: Клавиша в переключателе (Fob in) ВКЛ или ACC ВКЛ. или IGN1 ВКЛ.1 IGN2

IGN ключ OFF: ключ в выключателе (Fob in) OFF и ACC OFF, а также IGN1 ВЫКЛ. IGN2

Разблокировка с помощью пассивного ключа (SMK)

  1. Данная функция не выполняется при скорости автомобиля 3 км / ч и более.
  2. Когда выключатель двери водителя (Выключатель вспомогательной двери) = ОТКРЫТ и состояние разблокировки водителя (Состояние вспомогательной разблокировки) находится в состоянии блокировки, пассивный сигнал НАПОМИНАНИЕ О КЛЮЧЕ, полученный на выходе ВСЯ РАЗБЛОКИРОВКА ДВЕРИ, находится в течение 1 с.
  3. Сигнал разблокировка (РАЗБЛОКИРОВКА) выдается 3 раза по мере того, как Макс. (1 с - выход исключается) в случае, если состояние LOCKED (БЛОКИРОВКА) удерживается даже при выводе сигнала UNBLOCK на время 1с в (2). (цикл 1с: 0,5 с вкл / выкл)
Схема №231

Т1: 1 ± 0,1 сек, Т2: 0,5 ± 1 сек

Схема №232
  1. FOB IN ON или ключ IN ON или ACC ON или IGN1 ON или IGN2 ON состояние удар вход ON сигнал включен, T1 выполняется для выхода ALL дверь разблокировка. (выход удар разблокировка) Сигнал удар разблокировка 16 мс НИЗКИЙ / 4 мс ВЫСОКИЙ предполагается в 4 раза больше входа, удар разблокировка ON должен быть определен. BCM сигнал CRCRCRUNCH UNUNUNUNUNUNUNUNUNUNLLK- вход из спящего состояния игнорируется.
  2. Выше (1) Раздел выхода IGN1 удар разблокировка даже включен -- > выход OFF удар разблокировка сохраняется в течение оставшегося времени.
  3. Над (1) выходным портом удар разблокировка для входа T1 снова удар разблокировка во время входного сигнала игнорируется.
  4. Вывод ALL дверь разблокировка в состояние разблокировка -- > замок ассистент разблокировка, водитель разблокировка State или когда вывод ALL дверь разблокировка выполняется во время T2.
  5. АВАРИЙНАЯ РАЗБЛОКИРОВКА ДВЕРИ АВТОМАТИЧЕСКАЯ БЛОКИРОВКА ДВЕРИ в условиях не функционирует.
  6. Функция удар дверь разблокировка (аварийная разблокировка двери) выполняется другими функциями замок / разблокировка управление overrides (блокировка / разблокировка управления).
  7. Выход удар дверь разблокировка (блокировка / разблокировка) после вывода других функций игнорируется. Однако, ключ IN OFF и ACC OFF и IGN1 ВЫКЛ и хтагх1 ОТКЛ.ПРИ выполнении других функций РУС. T1 = 5,0 сек * IGN ключ ON: ON - клавиша IN или FOB в или ACCT или xx2 ВКЛ. или Выкл или выкл. IGN2 IGN1 IGN2 IGN1 IGN2
  8. Аварийные входы для входного сигнала вкл. / выкл. Критерии оценки приведены на следующей иллюстрации
Схема №233

T1: 16 ± 2msec, T2: 4 ± 2мсек

Автоматическое управление блокировкой / разблокировкой двери (опция пользователя)

  1. Сигнал ALL дверь замок (БЛОКИРОВКА ВСЕХ ДВЕРЕЙ) выдается, если скорость транспортного средства составляет 15 км / ч в пределах T1 при IGN1 ON и Alt L ON.
  2. Сигнал замок (ЗАПРИ) выдается в 3 раза больше Max (Макс), если после выдачи сигнала замок (ЗАПРИ) в (2) одна из ДВЕРЕЙ находится в положении разблокировка (ОТПРИ). (Цикл 1 с) Но, дверь (ДВЕРЬ), которая находится в положении замок (ЗАПРИ) из состояния разблокировка (ОТПРИ) во время 3-х кратного вывода, игнорируется.
  3. Соответствующий дверь имеет значение FAIL, если состояние - разблокировка после 3-х кратного вывода.
  4. Сигнал замок (ЗАПРИ) выдается один раз, если после выполнения команды замок (ЗАПРИ) ДВЕРЦА ОТКАЗА снова находится в положении разблокировка (РАЗБЛОКИРОВАТЬ).
  5. Сигнал ЗАПРИ (замок) выдается один раз, если заблокированные двери, находящиеся в состоянии ЗАПРИ (замок) после выдачи сигнала ЗАПРИ (замок) в (2), разблокированы повторно, но сигнал ЗАПРИ (замок) выдается один раз для соответствующей ДВЕРИ даже при продолжении состояния ОТПРИ (замок) после выдачи сигнала ЗАПРИ (замок).
  6. Сброс FAIL дверь (ОТКАЗ СТВОРКИ) происходит при выключенном выключателе IGN (ИЗЛ).
  7. Функция AUTO дверь замок (АВТОМАТИЧЕСКАЯ БЛОКИРОВКА ДВЕРЕЙ) не выполняется при выполнении условия удар разблокировка (АВАРИЙНАЯ РАЗБЛОКИРОВКА).
Схема №234

Т1: макс 1,5 сек, Т2: 0,5 ± 0,1 сек

ANY дверь разблокировка ON водитель Состояние разблокировки Разблокировка или помощь Состояние отпирания Разблокирование или заднее левое состояние разблокирования либо заднее правое состояние деблокирования

ANY дверь разблокировка OFF водитель Разблокировать состояние Помощь в блокировке состояния Разблокировка состояния Блокировка и задняя левая Разблокирование состояния и задней правой разблокировки

Автоматическая блокировка двери путем смены рычага переключения передач

  1. IGN1 ВКЛ и Alt L ВКЛ состояние 100 мс в близком будущем, и ЛЮБАЯ ДВЕРЬ РАЗБЛОКИРОВАТЬ ЛЮБУЮ ДВЕРЬ РАЗБЛОКИРОВАТЬ ВСЮ ДВЕРЬ (Водительская дверь Sw и ассистент дверь Sw и Задняя левая дверь Sw и Задняя правая Sw) в условиях, когда запретить P, ON- > ВЫКЛ, ВСЕ БЛОКИРОВКА ДВЕРИ на выход.
  2. Функция AUTO дверь замок (АВТОМАТИЧЕСКАЯ БЛОКИРОВКА ДВЕРЕЙ) не выполняется при выполнении условия удар разблокировка (АВАРИЙНАЯ РАЗБЛОКИРОВКА).
Схема №235
  1. T1: 0,5 ± 0,1 сек * 1 ВКЛ (разблокировать): состояние разблокировки водителя или помощь Состояние разблокировки левого борта или состояние разблокирования заднего правого борта = РАЗБЛОКИРОВКА ОТКЛ. (БЛОКИРОВКА): Водитель разблокирует положение и назад состояние РАЗБЛОКИРОВАНИЕ Положение 0 Xn > ВЫКЛ.НО, состояние разблокировка - ВСЕ Xs ДЛЯ ACC Состояние и задняя левая разблокировка Положение ировки Положение Аcс выключением положения и задним БОКОМ С + блокировкой Положение на 1 или БЛОКИРОВКА 2 * IGN1 IGN2 IGN1 IGN2

Автоматическая разблокировка двери (только SMK)

  1. Под ЛЮБЫМ ЗАМКОМ ДВЕРИ при ACC ON - > OFF выдается сигнал ALL дверь разблокировка.
Схема №236

T1: 0.5s ± 0.1s

Схема №237
  1. Сигнал ALL дверь разблокировка (разблокировка всех дверей) выдается один раз в течение T1, если вся дверь (выключатель двери водителя и вспомогательного дверного устройства и переключатель задней левой двери и переключатель задней правой двери) закрыта, а состояние разблокировки водителя - заблокировано.

Автоматическая разблокировка двери путем смены рычага переключения передач

  1. Состояние ALL дверь CLOSE и ANY дверь замок - это состояние IGN1 и Alt L ON в OFF- > ON, когда в состоянии Inhibit P через 300 мс выводится сигнал CENTRAL дверь разблокировка.
Схема №238

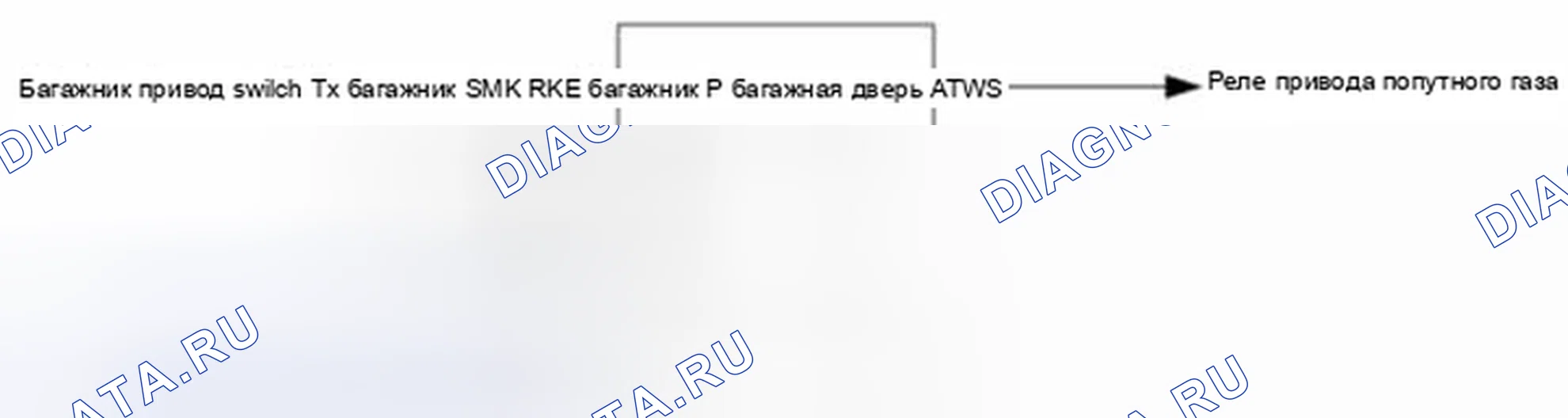

Управление реле освобождения магистрали

  1. Реле освобождения соединительной линии горит во время T1, когда получен сигнал Tx Trunk. (NON-SMK) Реле освобождения соединительной линии горит во время T1, когда получен сигнал SMK RKE Trunk. (NON-SMK)
  2. Реле освобождения соединительной линии горит во время T1, когда переключатель " Trunk отпускание " находится в положении OFF - > ON.

Но в режимах ARMWAIT, ARM, REARМ и ALAR вход переключателя Trunk отпускание на выходе не работает.

Схема №239

T1: 500 ± 100мсек

Схема №240
  1. Соленоид ключа к выходу ON ключ, чтобы объект не падал. (Если IGN1 ON или ACC с учетом ключа, вход переключателя блокировки выключен.)
  2. В дополнение к вышеуказанным условиям, выход соленоида кнопки ключ OFF должен выпасть, чтобы создать условия.
  3. Клавиша соленоидный выход ВЫКЛ - > ВКЛ.РАБОТА, 0,9 сек ~ 1,5 сек для 7-10V и поведения, то напряжение 6 - хтагх1 поддерживать. 9V
Схема №241

T1: 0,9 ~ 1,5 сек

Схема №242

Автоматическое управление освещением

  1. Обзор Описание Эта функция описывает следующие функции. Обнаружение входа датчиком автосветки. Генерация данных о состоянии автосветки. Отправка данных о состоянии автосветки. Управление задней лампой с помощью режима автосветки. Управление нижней лампой с помощью режима автосветки. Управление хвостом Av с помощью уровня датчика автосветки. Диаграмма состояния режима автосветки основана на уровне питания датчика автосветки в соответствии с состоянием автосветки, действием IGN.
Схема №243
  1. Блок-схема функции автоматического управления освещением
  2. Функция Описание В ACC, IGN, START терминальные состояния 0.gav + 0. Контроль диапазона питания датчика автоматической подсветки (Auto фонарь Питание) выполняется независимо от того, что произошло, и когда напряжение питания выходит за пределы диапазона (4V: 6V), происходит сбой. Если произошел отказ автоматического освещения и до тех пор, пока присутствует эта ошибка, должна быть включена индикаторная лампа с низким уровнем освещенности.

Управление передней противотуманной фарой

  1. Обзор Описание

Эта функция описывает следующие функции

  1. Включение и выключение передней противотуманной фары по входу переключателя Передняя противотуманная фара.
  2. По сравнению с вариантом (NA, Non-NA), описание функции
Схема №244
  1. Функциональная блок-схема передней противотуманной фары
  2. Описание функции
  1. В случае (IGN2 = ВКЛ.) и (фара = Вкл.) и (фар = Выкл), если обнаружен вход переключателя передней противотуманной фары (frontfogsw = On), то включается выход передних противотуманных фонарей (передний-fogon = ON).
  2. Если не удается активировать выход передней противотуманной фары, индикатор (frontfogind) также выключается.
Схема №245
Схема №246
  1. Модуль контроля тела может диагностировать с помощью GDS более быстро. BCM связывается с GDS, а затем считывает значение ввода/вывода и управляет приводом.
  2. Для диагностики функции БКМ выберите меню модуля управления моделью и телом.
  3. Для просмотра текущего значения ввода / вывода BCM, " Current DATA ". Он предоставляет информацию о состоянии ввода / вывода BCM источника питания, сигнала поворота / тормозной лампы, фары, двери, замков, внешнего зеркала, стеклоочистителя, автоматического освещения и передатчиков и т. Д.
Схема №247
Схема №248
Схема №249
Схема №250
  1. Сервисные данные BCM
  2. Данные услуги CLU (кластер)
  3. Sjb (интеллектуальная блок предохранителей и реле) Сервисные данные
  4. Для выполнения обязательной операции по входным коэффициентам БКМ выберите " ПРОВЕРКА СРАБАТЫВАНИЯ ".
Схема №251
Схема №252
  1. Отсоедините отрицательную (-) клемму аккумулятора.
  2. Снимите нижнюю панель аварийной площадки (A).
  3. Снимите усиленную панель после ослабления крепежных болтов.
  4. После удаления винта снимите воздуховод (А).
  5. Снимите модуль педали акселератора (см. раздел " ПЕДАЛЬ АКСЕЛЕРАТОРА "). (ref-584613-S37900695142013110400000)
  6. Извлеките модуль управления корпусом после ослабления гайки (1 Ea) и винта (1 Ea) и разъединения разъемов (A).
Схема №253
