Система зеркал дверей с обратной блокировкой: Обзор Infiniti Q45 III

Стеклоподъёмники 8 иллюстраций ~4 мин чтения

Описание системы

  1. При переключении положения переключателя дистанционного управления дверным зеркалом (левое/правое) система перемещает зеркало двери водителя или пассажира вниз относительно рычага селектора АКПП, перемещаемого в положение реверса.
  2. Положение зеркала при включенной передаче заднего хода можно регулировать, а отрегулированное положение зеркала - сохранять в памяти (2 положения).
  3. При сигнале заднего хода блок управления дверным зеркалом со стороны водителя/пассажира (LCU), установленный на дверной панели, приводит в действие и управляет двигателями (ВВЕРХ/ВНИЗ, левый/правый).
  4. С помощью функции самодиагностики и CONSULT-II можно проводить диагностику системы.
Схема №83

Условия эксплуатации

Если все следующие условия удовлетворены, начинает работать примерно через 0,5 секунды.

  1. Выключатель зажигания во включенном положении.
  2. Установите переключатель дистанционного управления дверным зеркалом из нейтрального положения в правое, или левое.
  3. Рычаг переключения АКПП находится в положении R.

ПримечаниеЕсли при ручном управлении удовлетворяются условия для работы с передачей заднего хода, ручное управление прерывается и переключается на работу с передачей заднего хода.

Схема №84

Окончание работы

Если удовлетворяется одно из следующих условий, работа с передачей заднего хода прекращается.

  1. При достижении заданного угла.
  2. Когда в течение приблизительно 2 секунд или более после того, как БМВ фактически выдаст рабочий сигнал, связанный с передачей заднего хода, не может быть принят рабочий сигнал или сигнал окончания работы.
  3. После получения сигнала о срабатывании от блока управления дверным зеркалом, когда БКМ пробыл в состоянии 60 секунд.

Операция возврата

Если выполняется одно из следующих условий, зеркальная грань возвращается вверх.

  1. При выключенном выключателе зажигания.
  2. При переводе рычага селектора АКПП в любое положение, кроме положения R.
  3. При нахождении переключателя дистанционного управления дверным зеркалом в нейтральном положении.

ПримечаниеПосле вышеуказанной операции, если никакие условия работы, упомянутые ранее, не удовлетворяются, перемещение рычага селектора АКПП в положение R не будет перемещать зеркальную поверхность вниз.

Окончание операции возврата

  1. Зеркальная грань возвращается в исходное положение.
  2. Когда в течение приблизительно 2 секунд или более после того, как БМВ фактически выдаст рабочий сигнал, связанный с передачей заднего хода, не может быть принят рабочий сигнал или сигнал окончания работы.
  3. После получения сигнала о срабатывании от блока управления дверным зеркалом, когда БКМ пробыл в состоянии 60 секунд.

Условия работы памяти

Положения сиденья и рулевого колеса соответствуют памяти 1 или памяти 2 в автоматическом управлении положением привода. См. раздел «АВТОМАТИЧЕСКИЙ ПОЗИЦИОНЕР ПРИВОДА».

Порядок работы с памятью

  1. Включите выключатель зажигания.
  2. Переведите рычаг селектора АКПП в положение R.
  3. Переключите переключатель дистанционного управления дверным зеркалом вправо или влево, а грань зеркала установите на нужный угол.
  4. Нажмите кнопку настройки и в течение 5 секунд нажмите переключатель памяти, который сохраняет текущие положения сиденья и рулевого колеса в течение 0,5 секунды или более.
  5. Если используется переключатель памяти с определенными запомненными положениями, он выключается на 0,5 секунды после операции, а после этого горит непрерывно (примерно на 5 секунд).
  6. Если используется переключатель памяти без сохраненных положений, он загорается (в течение приблизительно 5 секунд) после срабатывания переключателя памяти.

Порядок работы

  1. Нажмите «IVMS-COMM проверить» на экране «SELECT проверка ITEM».
  2. Нажмите «IVMS-COMM Диагностика» на экране «SELECT DIAG ITEM».
  3. Нажмите «START» на экране «IVMS-COMM Диагностика», чтобы начать диагностику.
  4. После завершения диагностики отображается неисправная система.
  5. При отображении неисправных элементов нажмите кнопку «PRINT»(печать) для записи.
  6. Нажмите «СТЕРЕТЬ».
  7. Снова выполните проверку связи, чтобы убедиться в отображении любого неисправного элемента.
  8. Проверьте отображаемые элементы.

Как продиагностировать пробуждение

  1. Диагностика пробуждения выполняется, когда БМВ обнаруживает сигнал пробуждения от каждого локального блока (LCU). Когда переключатель, показанный на экране, работает в соответствии с инструкцией, каждый локальный блок управления (LCU) выводит сигнал активизации. Если БМВ не может обнаружить сигнал активизации, он считается неправильно функционирующим. Неисправный локальный блок управления (LCU) отображается на экране.
  1. Нажмите «IVMS-COMM проверить» на экране «SELECT проверка ITEM».
  2. Нажмите «WAKE-UP Диагностика» на экране «SELECT DIAG ITEM».
  3. Нажмите кнопку «START»(пуск) на экране «WAKE-UP Диагностика»(диагностика пробуждения), чтобы начать диагностику.
  4. Нажмите кнопку «NEXT», чтобы выбрать локальный блок управления (LCU) для диагностики.
  5. Проверьте, что отображается любая неисправность. При необходимости для записи нажмите «ПЕЧАТЬ».
  6. Проведите осмотр неисправного изделия.

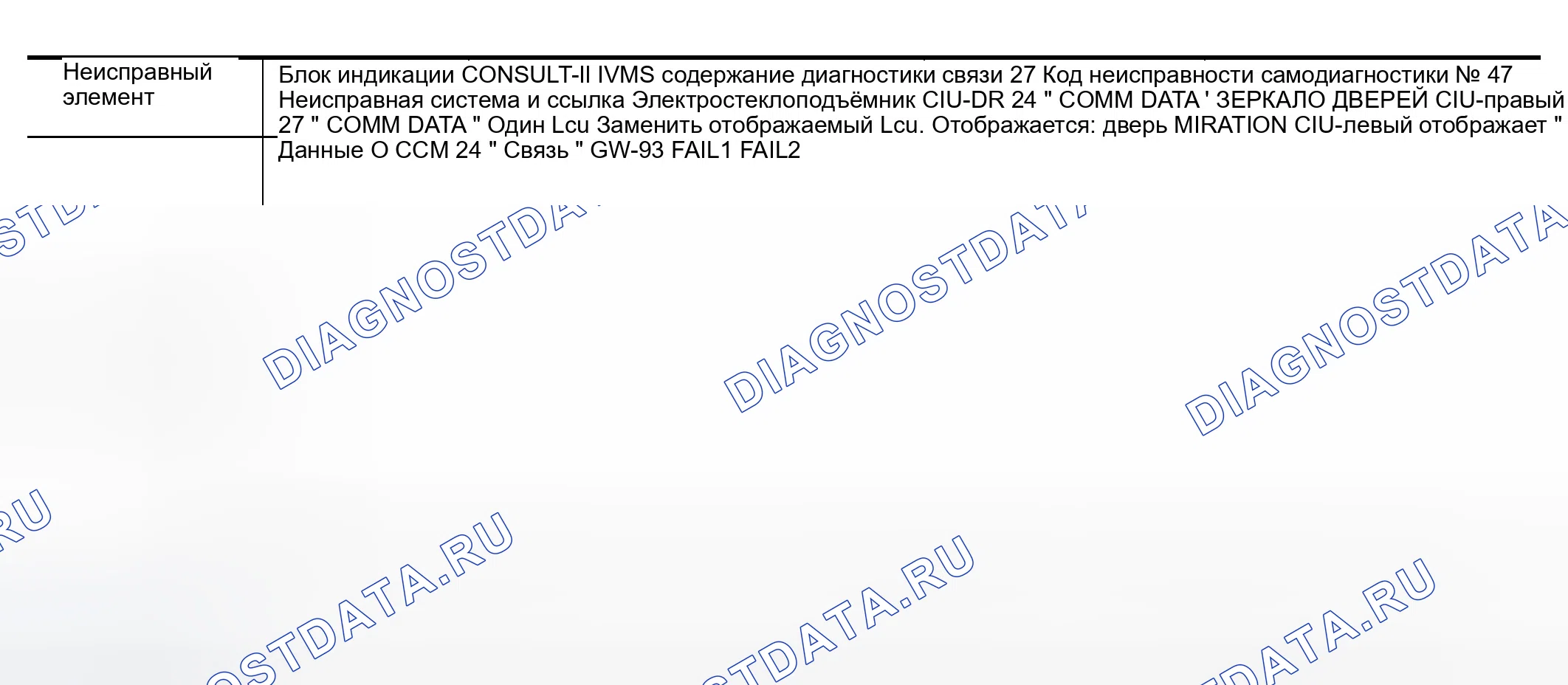

Схема №85
Схема №86

ПримечаниеДля конкретного локального блока управления (LCU) вместо вышеприведенных результатов может отображаться «PAST COMM DATA» или «PAST NO отклик». Запись данных, вызывает это, поэтому стирайте записи. (На дисплее отображаются только записи о происшествиях, это не сбои, вызванные во время диагностики. Одной из возможных причин является то, что произошел периодический инцидент.) Выполните следующие действия, чтобы стереть память. Отключите питание батареи BCM или сотрите память с помощью CONSULT-II. При подключенном аккумуляторе, если разъем локального блока управления (LCU) отсоединен и оставлен примерно на 1 минуту, БКМ сохраняет запись «НЕТ ОТВЕТА».

  1. Нажмите «AUTO привод POSITIONER» на экране «SELECT проверка ITEM».
  2. Нажмите «SELF-DIAG RESULTS» на экране «SELECT DIAG MODE».
  3. Нажмите кнопку «START» на экране «SELF-DIAG RESULTS».
  4. Сиденье и рулевое колесо автоматически перемещаются, и начинается самодиагностика сиденья, рулевого колеса и дверного зеркала (дверное зеркало не работает).
  5. В течение 15 секунд после завершения самодиагностики сиденья, рулевого колеса и дверного зеркала вести транспортное средство со скоростью 7 км/ч (4 миль в час) или выше для самодиагностики датчика скорости транспортного средства.
  6. После завершения диагностики отображается неисправная система.
  7. При отображении неисправных элементов нажмите кнопку «COPY» для записи.
  8. Нажмите «СТЕРЕТЬ».
  9. Снова выполните самодиагностику, чтобы убедиться в отображении любого неисправного элемента.
  10. Проверьте отображаемые элементы.
Схема №87
Схема №88
Схема №89
Схема №90
