Система зеркал дверей с обратной блокировкой: Прочее Infiniti Q45 III

Стеклоподъёмники 40 иллюстраций ~14 мин чтения

Функции памяти положения зеркала.

Оснащен функцией, которая позволяет запоминать желаемые положения зеркальной поверхности (по 2 положения для левого/правого дверного зеркала).

Электропитание и заземление

Питание подается постоянно

  1. Через предохранитель 10А [№ 8, расположенный в блоке предохранителей (J/B)]
  2. К клемме 8 блока управления зеркалом двери со стороны водителя и
  3. К клемме 8 блока дистанционного управления зеркалом двери со стороны пассажира
  4. Через предохранитель 10А [No3, расположенный в блоке предохранителей (J/B)]
  5. На BCM терминал 105.

При включенном или включенном положении выключателя зажигания

Питание подано

  1. Через предохранитель 10А [№ 9, расположенный в блоке предохранителей (J/B)]
  2. К терминалу 41 блок управления трансмиссией (TCM).

БМВ подключен к LCU03 и LCU04 как ЛИНИЯ ДАННЫХ А-2 и ЛИНИЯ ДАННЫХ А-3.

Когда переключатель дистанционного управления дверным зеркалом повернут влево или вправо

Земля подведена

  1. К терминалу BCM 24 или 21
  2. Через дверное зеркало пульт дистанционного управления клеммой 6 или 5.

При положении рычага переключения R

Земля подведена

  1. На релейную клемму 1 резервной лампы.
  2. Через терминал 41 блок управления трансмиссией (TCM).

Затем возбуждается реле резервной лампы

При включенном реле резервной лампы

Питание подано

  1. На BCM терминал 141.
  2. Через релейную клемму резервной лампы 3.

Затем ввод сигнала в блок управления зеркалом двери со стороны водителя и блок управления зеркалом двери со стороны пассажира 7 с терминалов БМВ 61 и 67 по DATA LINE A-2 и DATA LINE A-3.

Схема №104
Схема №105

Порядок выполнения работ

  1. Проверьте симптом и запросы клиента.
  2. Ознакомьтесь с описанием системы. См. раздел " " ОПИСАНИЕ СИСТЕМЫ " ". (ref-182044-S18637530062005080600000)
  3. Выполните предварительную проверку (см. " " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА " "). (ref-182044-S08178050712005080600000)
  4. Выполните проверку связи. Если используется CONSULT-II, обратитесь к " " IVMS COMMUNICATION Диагностика " ". Если CONSULT-II не используется, обратитесь к " " COMMUNICATION Диагностика " ". Результат диагностики связи OK? Если OK, GO TO 7. Если Ng, GO TO 5. (ref-182044-S15160531552005080600000)(ref-182044-S12989584632005080600000)
  5. Ремонт или замена в зависимости от результата диагностики.
  6. Повторите диагностику связи. Если используется CONSULT-II, обратитесь к разделу " " IVMS COMMUNICATION Диагностика " ". Если CONSULT-II не используется, обратитесь к разделу " " COMMUNICATION Диагностика " ". Результат диагностики связи OK? Если OK, GO TO 7. Если Ng, GO TO 5. (ref-182044-S15160531552005080600000)(ref-182044-S12989584632005080600000)
  7. Выполните самодиагностику. Если используется CONSULT-II, обратитесь к " ОСНОВНОЙ ПРОЦЕДУРЕ РАБОТЫ CONSULT-II ". Если CONSULT-II не используется, обратитесь к " " БОРТОВОЙ ДИАГНОСТИКЕ АВТОМАТИЧЕСКОГО ПОЗИЦИОНЕРА ПРИВОДА " ". Результат самодиагностики OK? Если OK, GO TO 11. Если Ng, GO TO 8. (ref-182044-S10743362912005080600000)
  8. Ремонт или замена в зависимости от результата диагностики.
  9. Выполните самодиагностику еще раз. Если используется программа CONSULT-II, обратитесь к разделу " " ПОРЯДОК РАБОТЫ " ". Если программа CONSULT-II не используется, обратитесь к разделу " " ДИАГНОСТИКА НА ПЛАТЕ ДЛЯ АВТОМАТИЧЕСКОГО ПОЗИЦИОНЕРА ПРИВОДА " ". Результат самодиагностики В ПОРЯДКЕ? Если OK, GO TO 11. Если Ng, GO TO 8. (ref-182044-S17737611172005080600000)(ref-182044-S10743362912005080600000)
  10. Обратившись к диагностической карте неисправностей, устраните или замените причину неисправности. См. " " ТАБЛИЦА СИМПТОМОВ " ". (ref-182044-S10239379152005080600000)
  11. Нормально ли работает система зеркал дверей с обратной блокировкой? Если он работает нормально, то GO TO 12. Если нет, то ПЕРЕЙТИ К 10. Конец осмотра

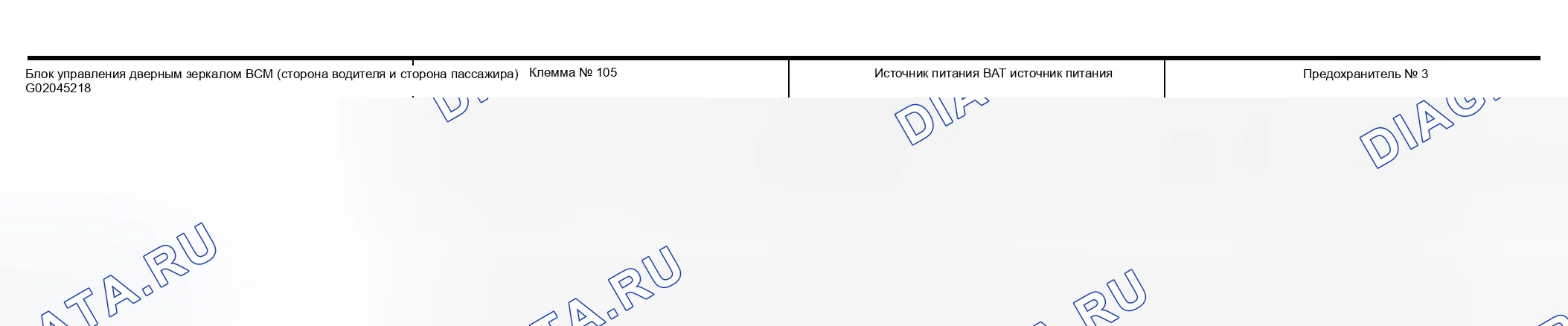

Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
  1. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ. Проверьте, что любой из следующих предохранителей в BCM и блоке управления дверным зеркалом перегорел. ПРИМЕЧАНИЕ: См. " " РАСПОЛОЖЕНИЕ РАЗЪЕМА КОМПОНЕНТОВ И КАБЕЛЕЙ " ". OK или Ng? OK > > GO TO 2 Ng > > Если предохранитель перегорел, обязательно устраните причину проблемы перед установкой нового предохранителя. См. " РАЗВОДКА ИСТОЧНИКА ПИТАНИЯ ". (ref-182044-S31171625652005080600000)
  2. ОСМОТР ЦЕПИ ПИТАНИЯ (БКМ) Выключите выключатель зажигания. Отсоединить разъем БКМ. Проверьте напряжение между разъемом М4 BCM 105 и землей. 105 (Y/L) - Земля: Напряжение батареи OK или NG? OK>> GO TO 3 NG>> Ремонт или замена жгутов для цепи питания БКМ.
  3. Масса цепь проверка (BCM) Выключите выключатель зажигания. Проверьте целостность соединения между разъемом BCM M4 клеммы 56 113 и землей. 56 (B) - Основание: Преемственность должна существовать. 113 (B) - Основание: Преемственность должна существовать. ОК или НГ? ОК>> ПЕРЕЙТИ К 4 НГ>> Ремонт или замена жгута.
  4. ПРОВЕРКА ЦЕПИ ПИТАНИЯ (БЛОК УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ) Проверить напряжение между разъемом D5 блока управления дверным зеркалом (сторона водителя), клеммой 8 D35 (сторона пассажира) и землей. 8 (L) - Земля: Напряжение батареи OK или NG? ОК>> ПЕРЕЙТИ К 5 НГ>> Ремонт или замена жгута.
  5. ОСМОТР ЦЕПИ ЗАЗЕМЛЕНИЯ (БЛОК УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ) Отсоедините разъем блока управления дверным зеркалом. Проверьте целостность соединения между разъемом D5 блока управления дверным зеркалом (со стороны водителя), клеммой 10 D35 (со стороны пассажира) и землей. 10 (B) - Основание: Непрерывность должна существовать. ОК или НГ? ОК>> Предварительная проверка ОК.НГ>> Ремонт или замена жгута.

Функция CONSULT-II

  1. CONSULT-II выполняет следующие функции, объединяя полученные данные и команду, переданную по линии связи от BCM. Проверка связи IVMS, поддержка работы (только настройка функций сидений и рулевого колеса), самодиагностика, монитор данных и активный тестовый дисплей.
Схема №111
Схема №112
Схема №113
Схема №114
Схема №115
  1. Поверните выключатель зажигания в положение «ВЫКЛ».
  2. Подключите «CONSULT-II» и CONSULT-II CONVERTER к разъему канала передачи данных.
  3. Включите выключатель зажигания.
  4. Нажмите «START (NISSAN BASED VHCL)».
  5. Нажмите «IVMS» на экране «SELECT система». Если «BCM» не индицируется, перейдите к разделу «Схема соединителя канала передачи данных (диагностический разъём) CONSULT-II».
  6. Проверьте спецификацию модели и нажмите «с люк» или «WITHOUT люк» на экране «SELECT SYS COND».
  7. Нажмите «OK». Если выбор неправильный, нажмите «ОТМЕНА».
  8. Выберите требуемый компонент для диагностики на экране «SELECT проверка ITEM».

Система связи а

  1. BCM проверка Замените BCM на заведомо исправный и выполните диагностику связи. См. " " IVMS COMMUNICATION Диагностика " ". OK или Ng? OK > > Заменить BCM Ng > > GO TO 2. (ref-182044-S15160531552005080600000)
  2. Lcu проверка Замените на ранее установленный BCM. Замените Lcu на заведомо исправный и проведите диагностику связи. См. " " ДИАГНОСТИКА СВЯЗИ IVMS " ". OK или Ng? OK > > Замените Lcu Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и BCM. Замените на ранее установленный Lcu. (ref-182044-S15160531552005080600000)

Система связи B

  1. ОСМОТР СОЕДИНИТЕЛЯ ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на неисправном блоке LCU на предмет разъединения, изгиба, ослабления соединения и других неисправностей. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Отремонтируйте клеммы и разъемы.
  2. Lcu проверка Замените неисправный Lcu на заведомо исправный и проведите диагностику связи. См. " " IVMS COMMUNICATION Диагностика " ". OK или Ng? OK > > Заменить Lcu Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и BCM. Замените на ранее установленный Lcu. (ref-182044-S15160531552005080600000)

Система связи с

  1. ОСМОТР СОЕДИНИТЕЛЯ ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на БКМ и ЛКУ на предмет разъединения, изгиба, ослабления соединения и других неисправностей. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Отремонтируйте клеммы и разъемы.
  2. BCM проверка Замените неисправный BCM на заведомо исправный и проведите диагностику связи. См. " " IVMS COMMUNICATION Диагностика " ". OK или Ng? OK > > Заменить BCM Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и управлением BCM. Замените на ранее установленный Lcu. (ref-182044-S15160531552005080600000)
  1. BCM проверка Замените BCM на заведомо исправный и выполните диагностику связи. См. раздел " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Заменить BCM Ng > > GO TO 2. (ref-182044-S12989584632005080600000)
  2. Lcu проверка Замените на ранее установленный BCM. Замените Lcu на заведомо исправный и проведите диагностику связи. См. " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Замените Lcu Ng > > Выполните следующее. Восстановите жгут связи между Lcu и BCM. Замените на ранее установленный Lcu. (ref-182044-S12989584632005080600000)
  1. ОСМОТР РАЗЪЕМА ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на неисправном LCU на предмет разъединения, изгиба, плохого соединения и других неисправностей. ОК или НГ? OK>> GO TO 2 NG>> Отремонтируйте клеммы и разъемы.
  2. ОСМОТР Lcu Замените неисправный Lcu на заведомо исправный и проведите диагностику связи. См. раздел " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Заменить Lcu Ng > > Выполните следующее. Восстановите жгут связи между Lcu и BCM. Замените на ранее установленный Lcu. (ref-182044-S12989584632005080600000)
  1. ОСМОТР СОЕДИНИТЕЛЯ ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на БКМ и ЛКУ на предмет разъединения, изгиба, плохого соединения и других неисправностей. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Отремонтируйте клеммы и разъемы.
  2. BCM проверка Замените неисправный BCM на заведомо исправный и проведите диагностику связи. См. " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Заменить BCM Ng > > Выполните следующее. Отремонтируйте жгут связи между Lcu и управлением BCM. Замените на ранее установленный BCM. (ref-182044-S12989584632005080600000)

Монитор выключателя

  1. Выполните диагностику входа системы коммутации для каждого блока управления.
Схема №116
Схема №117
  1. Обнаруживает изменение состояния (включение/выключение переключателя) проверяемого переключателя и включает/выключает индикаторные лампы (лампу карты и шаговую лампу). Также звучит зуммер (остаток клавиши и световой остаток) в течение 0,5 секунды.
  2. При обнаружении неисправности индикаторная лампа и зуммер не реагируют.
Схема №118
  1. Состояние выключателя (за исключением выключателя зажигания, выключателя внутренней лампы и выключателя лампы карты), вводимого в каждый блок управления, может контролироваться.

Отмена выключателя контроля

Если выполняется одно из следующих условий, монитор переключения отменяется.

  1. При выключенном выключателе зажигания.
  2. Скорость транспортного средства становится 7 км/ч (4 миль в час) или выше.
Схема №119
  1. Проверьте работу позиционера автоматического привода.
Схема №120
  1. Неисправные элементы индицируются тем, сколько раз светодиоды на переключателях памяти сидений 1 и 2 мигают одновременно.
  2. Если скорость транспортного средства составляет менее 7 км/ч (4 миль в час) в течение 15 секунд после завершения диагностики систем сиденья и рулевого колеса, сигнал скорости транспортного средства считается неисправным.
  3. При неисправности левого дверного зеркала мигает только индикаторная лампа на переключателе памяти 1, а при неисправности правого дверного зеркала мигает только индикаторная лампа на переключателе памяти 2.
  4. Когда вся диагностика закончена нормально, индикаторные лампы на переключателях памяти 1 и 2 гаснут после диагностики сигнала скорости автомобиля.
  5. При наличии нескольких неисправных частей лампы указывают их последовательно от самого маленького расшифровка кода ошибки.
  6. Результаты диагностики повторяются до тех пор, пока не будет отменен режим диагностики.
Схема №121
Схема №122
Схема №123
Схема №124
Схема №125
  1. ПРОВЕРКА ФУНКЦИИ С ПОМОЩЬЮ CONSULT-II Проверьте работу на " MIR CHNG Sw-R " или " MIR CHNG Sw-L " в МОНИТОРЕ ДАННЫХ. См. " " МОНИТОР ДАННЫХ " ". Без CONSULT-II Проведите монитор выключателя в функции самодиагностики. См. " " выключатель контроль " ". OK или Ng? OK > > Переключатель дистанционного управления дверцей для переключения 2. (ref-182044-S32775741502005080600000)(ref-182044-S05118047482005080600000)
  2. ВЫКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧЕНИЯ) ОСМОТР Выключите выключатель зажигания. Отсоедините разъем выключателя дистанционного управления дверным зеркалом. Проверьте целостность между клеммами 5 (правая), 6 (левая) и 7 выключателя дистанционного управления зеркалом двери. Переключатель правый (ПРАВОЕ ПОЛОЖЕНИЕ 5-7:Continuity должен существовать. Переключатель левый положение 6-7:Continuity должен существовать. ОК или НГ? ОК>> ПЕРЕЙТИ К 3. НГ>> Заменить выключатель дистанционного управления дверным зеркалом.
  3. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА Отсоединить разъем БКМ. Проверьте целостность цепи между клеммами 21, 24 разъема M4 BCM и клеммами 5, 6 разъема M19 переключателя дистанционного управления дверным зеркалом. 21 (СБ) - 5 (СБ): Преемственность должна существовать. 24 (BR/Y) - 6 (BR/Y): Непрерывность должна существовать. Проверьте целостность цепи между клеммами 21, 24 разъема M4 BCM и землей. 21 (SB) - Основание: Преемственность не должна существовать. 24 (BR/Y) - Масса: Непрерывность не должна существовать. ОК или НГ? ОК>> ПЕРЕЙТИ К 4. НГ>> Ремонт или замена жгута.
  4. ОСМОТР ЦЕПИ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ Проверьте неразрывность между разъемом выключателя дистанционного управления дверным зеркалом М19 клеммой 7 и землей. 7 (B) - Основание: Непрерывность должна существовать. ОК или НГ? ОК>> Проверить соединение жгута. НГ>> Ремонт или замена жгута.
Схема №126
Схема №127
  1. ПРОВЕРЬТЕ СИМПТОМ Проверьте, что другие системы, использующие обратный сигнал, находятся в нормальном режиме работы. Проверяется ли подсветка резервной лампы. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> См. «ТРАНСПОРТНОЕ СРЕДСТВО НЕ ПРОСКАЛЬЗЫВАЕТ НАЗАД В ПОЛОЖЕНИИ «R» «.
  2. Проверить-BACK-UP сигнал с CONSULT-II Проверьте работу на " R положение Sw " в окне DATE контроль. Обратитесь к разделу " " DATA контроль " ". Без CONSULT-II Выполните функцию самодиагностики монитора переключателей. Обратитесь к разделу " " выключатель контроль " ". OK или Ng? OK > > Цепь резервного входного сигнала исправна. Ng > > > GO на 3. (ref-182044-S32775741502005080600000)(ref-182044-S05118047482005080600000)
  3. Проверить жгут CONTINUITY (ПРОВЕРЬ ЦЕЛОСТНОСТЬ ЖГУТА) Выключите выключатель зажигания. Отсоедините БКМ и разъем реле резервной лампы. Проверьте целостность цепи между разъемом BCM B4 клемма 141 и разъемом реле резервной лампы E2-2 клемма 3. 141 (R/B) - 3 (R/B): Непрерывность должна существовать. Проверить целостность цепи между клеммой 141 разъема B4 BCM и землей. 141 (R/B) - Основание: Преемственность не должна существовать. OK или NG OK>> Заменить BCM. НГ>> Ремонт или замена жгута.
Схема №128
Схема №129
Схема №130
Схема №131
Схема №132
  1. ВЫКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ (ЗЕРКАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ) ПРОВЕРКА СИГНАЛА OK С ПОМОЩЬЮ CONSULT-II Проверьте работу на " MIR CON Sw-UP / Dn " и " MIR CON Sw-правый / Lh " в МОНИТОРЕ ДАННЫХ. См. " МОНИТОР ДАННЫХ ". Без CONSULT-II Проведите контроль положения выключателя в функции самодиагностики. См. (ref-182044-S32775741502005080600000)(ref-182044-S05118047482005080600000)
  2. ВЫКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ (ЗЕРКАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ) ОСМОТР Выключите выключатель зажигания. Отсоедините разъем выключателя дистанционного управления дверным зеркалом. Проверьте целостность цепи между клеммами 1, 2, 3, 4 и 7 выключателя дистанционного управления дверью (зеркального выключателя). ОК или НГ? ОК>> ПЕРЕЙТИ К 3. НГ>> Заменить выключатель дистанционного управления дверным зеркалом.
  3. ОСМОТР ЦЕПИ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ Проверьте неразрывность между разъемом выключателя дистанционного управления дверным зеркалом М19 клеммой 7 и землей. 7 - Основание: Непрерывность должна существовать. ОК или НГ? ОК>> ПЕРЕЙТИ К 4. NG>> Ремонт или замена жгута
  4. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА Отсоединить разъем жгута БКМ. Проверьте целостность соединения между клеммами M4 разъема BCM 25, 29, 32, 34 и клеммами 1,2,3, 4 разъема M19 переключателя дистанционного управления дверным зеркалом. 25 (G/R) - 2 (G/R): Непрерывность должна существовать. 29 (LG/R) - 1 (LG/R): Непрерывность должна существовать. 32 (L/W) - 3 (L/W): Непрерывность должна существовать. 34 (P/L) - 4 (P/L): Непрерывность должна существовать. Проверьте целостность цепи между клеммами 25, 29, 32, 34 разъема M4 BCM и землей. 25 (G/R) - масса: Непрерывность не должна существовать. 29 (LG/R) - масса: Непрерывность не должна существовать. 32 (L/W) - масса: Непрерывность не должна существовать. 34 (P/L) - Основание: Преемственность не должна существовать. ОК или НГ? ОК>> Проверить соединение жгута. НГ>> Ремонт или замена жгута между БКМ и выключателем дистанционного управления дверным зеркалом.
Схема №133
Схема №134
Схема №135
Схема №136
  1. ПРОВЕРКА ФУНКЦИИ ДВЕРНОГО ЗЕРКАЛА Проверьте следующие пункты. Неисправность в работе, вызванная попаданием постороннего предмета в лицевую кромку дверного зеркала. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Восстановите неисправные детали и снова проверьте симптом.
  2. ОСМОТР ЗЕРКАЛЬНОГО ДВИГАТЕЛЯ С ПОМОЩЬЮ CONSULT-II Проверьте работу с " ЗЕРКАЛЬНЫМ ДВИГАТЕЛЕМ ПРАВ " или " ЗЕРКАЛЬНЫМ ДВИГАТЕЛЕМ ЛЕВ " в АКТИВНОМ ТЕСТЕ. См. " " АКТИВНЫЙ ТЕСТ " ". ПРИМЕЧАНИЕ: Если CONSULT-II недоступен, пропустите эту процедуру и перейдите к следующему шагу. OK или Ng? OK > > Цепь зеркального двигателя. Ng > > GO TO 3. (ref-182044-S01099141122005080600000)
  3. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА Выключите выключатель зажигания. Отсоединить блок управления дверным зеркалом D5 (со стороны водителя), D35 (со стороны пассажира) и разъем дверного зеркала D2 (со стороны водителя), разъемы D32 (со стороны пассажира). Проверить целостность соединения разъема D5 блока управления дверным зеркалом (сторона водителя), клемм 3, 4, 9 D35 (сторона пассажира) и разъема D2 дверного зеркала (сторона водителя), клемм 8, 9, 11 D32 (сторона пассажира). 3 (GY/R) (R) * - 8 (GY/R) (R) *: Непрерывность должна существовать. 4 (BR) - 9 (BR): Непрерывность должна существовать. 9 (PU/W) (OR) * -11 (PU/W) (OR) *: Непрерывность должна существовать. Проверьте целостность соединения между разъемом D5 (со стороны водителя), клеммами 3, 4, 9 D35 (со стороны пассажира) и землей. 3 (GY/R) (R) * - Основание: Непрерывность не должна существовать. 4 (BR) - Основание: Непрерывность не должна существовать. 9 (PU/W) (OR) * - Земля: Непрерывности не должно быть. *: Цвет провода для зеркала двери со стороны пассажира и блока управления зеркалом двери со стороны пассажира. ОК или НГ? ОК>> ПЕРЕЙТИ К 4. NG>> Отремонтировать или заменить жгут между блоком управления дверным зеркалом и дверным зеркалом.
  4. ПРОВЕРКА СИГНАЛА ДВИГАТЕЛЯ ЗЕРКАЛА Подключите блок управления дверным зеркалом D5 (сторона водителя), D35 (сторона пассажира) и разъем дверного зеркала D2 (сторона водителя), разъемы D32 (сторона пассажира). Включить выключатель зажигания. Проверить напряжение между разъемом D5 блока управления дверным зеркалом (со стороны водителя), клеммами 3, 4, 9 D35 (со стороны пассажира) и землей. ОК ИЛИ НГ? Ok>> Заменить двигатель дверного зеркала (со стороны водителя) или (со стороны пассажира). NG>> Заменить блок управления дверным зеркалом (со стороны водителя) или (со стороны пассажира).
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
Схема №142
Схема №143
  1. ПРОВЕРКА ФУНКЦИИ ДВЕРНОГО ЗЕРКАЛА Проверьте следующие пункты. Неисправность в работе, вызванная попаданием постороннего предмета в лицевую кромку дверного зеркала. Неисправность при управлении памятью ПРИМЕЧАНИЕ: Если положение лицевой стороны дверного зеркала установлено на неправдоподобный угол, установленное положение может не воспроизводиться. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Восстановите неисправные детали и снова проверьте симптом.
  2. Зеркало датчик проверка с CONSULT-II проверить that " ON " is displayed on " MIR / SE Rh R-L ", " MIR / SE Rh U-D " or " MIR / SE Lh R-L ", " MIR / SE Lh U-D " is OK in the DATA MONMONITOR, ", " MIR / SE R/ SE Rrrrh Rrrrrh Rrh Rh R" OR R" OR R" OR R" OR > Процедура IS NOT IS IS IS NOT IS IS IS IS IS IS IS IS IS. (ref-182044-S32775741502005080600000)
  3. ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ЗЕРКАЛА Поверните выключатель зажигания ВКЛ. Проверьте напряжение между разъемом блока управления зеркалом двери D5 (сторона водителя), клеммой 1 D35 (сторона пассажира) и землей. 1 (Вт/л) - Земля: Прибл. 5V OK или NG OK>> GO TO 4 NG>> заменить дверь зеркало управление unit.
  4. ОСМОТР ЦЕПИ ЗАЗЕМЛЕНИЯ ЗЕРКАЛЬНОГО ДАТЧИКА Выключите выключатель зажигания. Проверьте целостность соединения между разъемом D5 блока управления дверным зеркалом (со стороны водителя), клеммой 2 D35 (со стороны пассажира) и землей. 2 (Y) - Основание: Непрерывность должна существовать. ОК или НГ ОК>> ПЕРЕЙТИ К 5 НГ>> Заменить блок управления зеркалом двери.
  5. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА 1 Отсоединить разъем D5 блока управления дверным зеркалом (сторона водителя), D35 (сторона пассажира) и разъем D2 дверного зеркала (сторона водителя), D32 (сторона пассажира). Проверить целостность соединения между разъемом D5 блока управления дверным зеркалом (со стороны водителя), клеммой 1, 2 D35 (со стороны пассажира) и разъемом D2 дверного зеркала (со стороны водителя), клеммой 10, 16 D32 (со стороны пассажира). 1 (W/L) - 16 (W/L): Непрерывность должна существовать. 2 (Y) - 10 (Y): Непрерывность должна существовать. ОК или НГ ОК>> ПЕРЕЙТИ К 6 НГ>> Ремонт или замена жгута.
  6. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА 2 Отсоединить разъем D5 блока управления дверным зеркалом (сторона водителя), D35 (сторона пассажира) и разъем D2 дверного зеркала (сторона водителя), D32 (сторона пассажира). Проверить целостность соединения между разъемом D5 блока управления дверным зеркалом (сторона водителя), клеммами 5, 6 D35 (сторона пассажира) и разъемом D2 дверного зеркала (сторона водителя), клеммами 12, 14 D32 (сторона пассажира). 5 (L/Y) - 14 (L/Y): Непрерывность должна существовать. 6 (G) - 12 (G): Непрерывность должна существовать. Проверьте целостность цепи между разъемом D5 блока управления дверным зеркалом (со стороны водителя), клеммами 5, 6 D35 (со стороны пассажира) и землей. 5 (L/Y) - Масса: Непрерывность не должна существовать. 6 (G) - Основание: Преемственность не должна существовать. ОК или НГ? ОК>> ПЕРЕЙТИ К 7. НГ>> Ремонт или замена жгута.
  7. ПРОВЕРКА СИГНАЛА ДАТЧИКА ЗЕРКАЛА Подключите разъемы блока управления дверным зеркалом D5 (сторона водителя), D35 (сторона пассажира) и дверным зеркалом D2 (сторона водителя), D32 (сторона пассажира). Проверьте напряжение между разъемом D5 блока управления дверным зеркалом (со стороны водителя), клеммами 5, 6 D35 (со стороны пассажира) и землей. ОК или НГ? ОК>> Заменить блок управления дверным зеркалом. НГ>> Заменить дверное зеркало.
