Система блокировки дверей с силовым приводом: Диагностика Infiniti M45 II

Замки дверей и противоугонная система 39 иллюстраций ~6 мин чтения

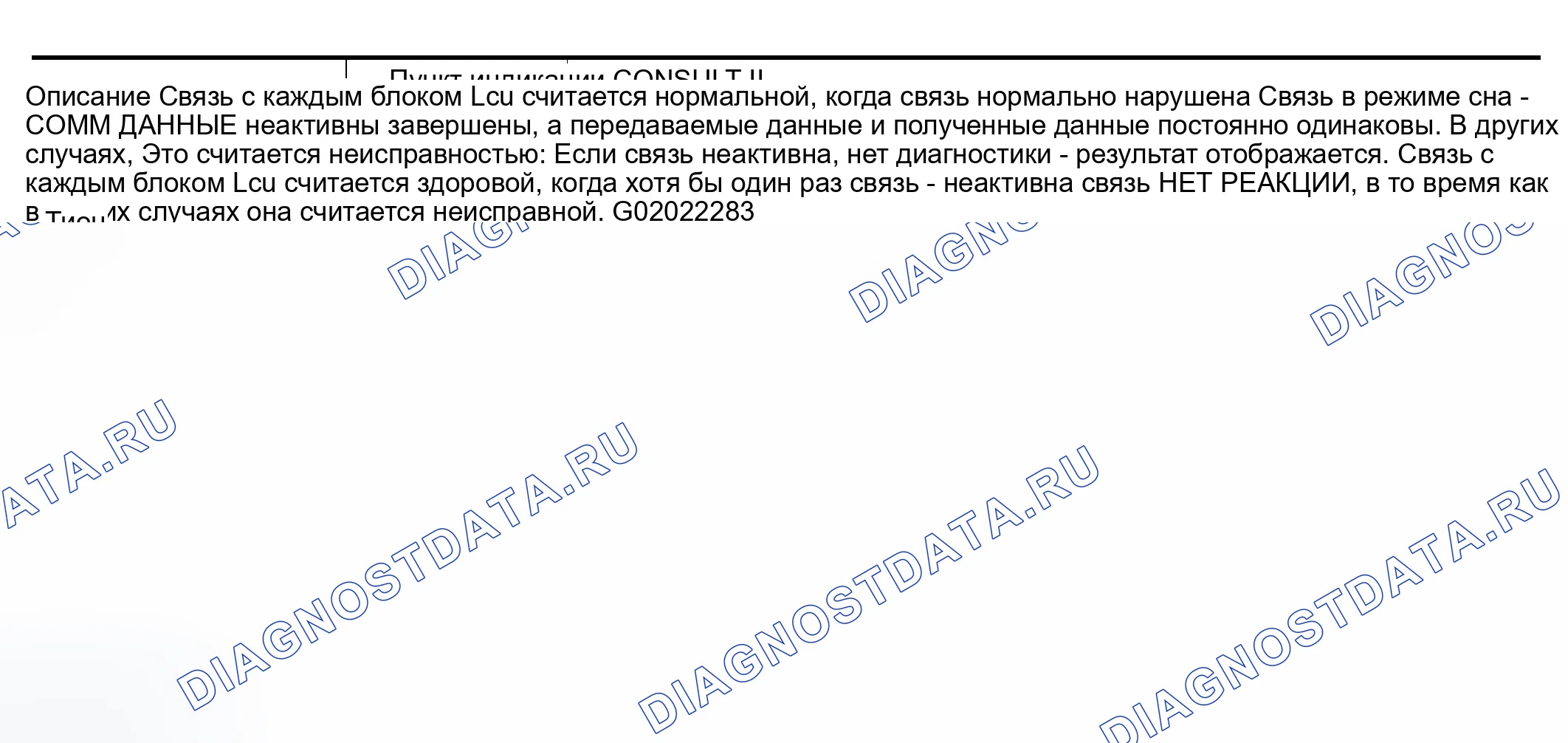

Как проверить связь IVMS

IVMS содержит диагностику связи IVMS и диагностику пробуждения.

Схема №12
  1. Диагностика связи IVMS состоит из диагностики связи, диагностики сна и диагностики неактивной связи между BCM и каждым локальным блоком (LCU), и отображает результаты на экране CONSULT-II. ПРИМЕЧАНИЕ: Сон - это функция энергосбережения, когда транспортное средство неподвижно (все связанное с BCM электрооборудование: ВЫКЛЮЧЕНО, а таймер: ВЫКЛЮЧЕНО).
  2. Функция также сохраняет записи о нарушениях связи и неактивные записи о нарушениях связи, а также отображает данные на экране CONSULT-II (Диагностика записей о нарушениях связи).

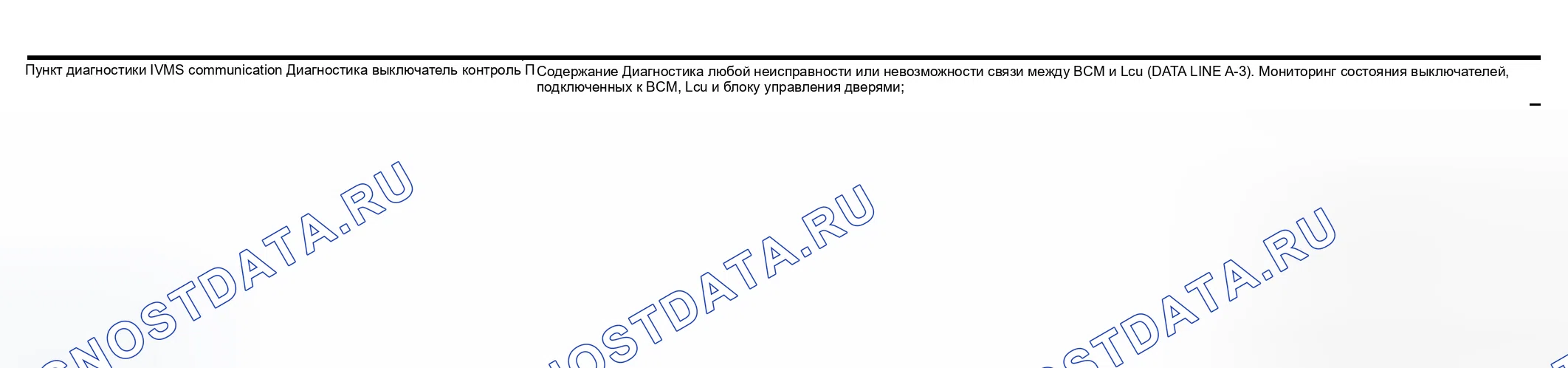

Бортовая диагностика

ИНДИКАТОРНАЯ ЛАМПА РЕЗУЛЬТАТОВ БОРТОВОЙ ДИАГНОСТИКИ

Передние лампы карты и шаговые лампы (все сиденья) выступают индикаторами для бортовой диагностики.

Схема №13

Как продиагностировать связь

Проверьте связь между BCM и местным блоком управления (LCU).

Схема №14

Отмена диагностики связи

Если удовлетворяется одно из следующих условий, диагностика связи отменяется.

  1. Выключите выключатель зажигания.
  2. Управляйте транспортным средством более 7 км/ч (4 миль в час).
  3. С момента начала индикации результата диагностики без какой-либо операции отмены диагностики прошло десять минут.

Отмена самодиагностики

  1. Выключите выключатель зажигания.
  2. С момента начала индикации результата диагностики без какой-либо операции отмены диагностики прошло десять минут.
Схема №15
  1. Всегда проверяйте " Рабочий процесс " перед устранением неполадок. См. " " РАБОЧИЙ ПРОЦЕСС " ". (ref-181206-S17454755322005080300000)
  2. Перед проведением проверки по следующей таблице проведите предварительную проверку. См. " " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА " ". (ref-181206-S22904648052005080300000)
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20

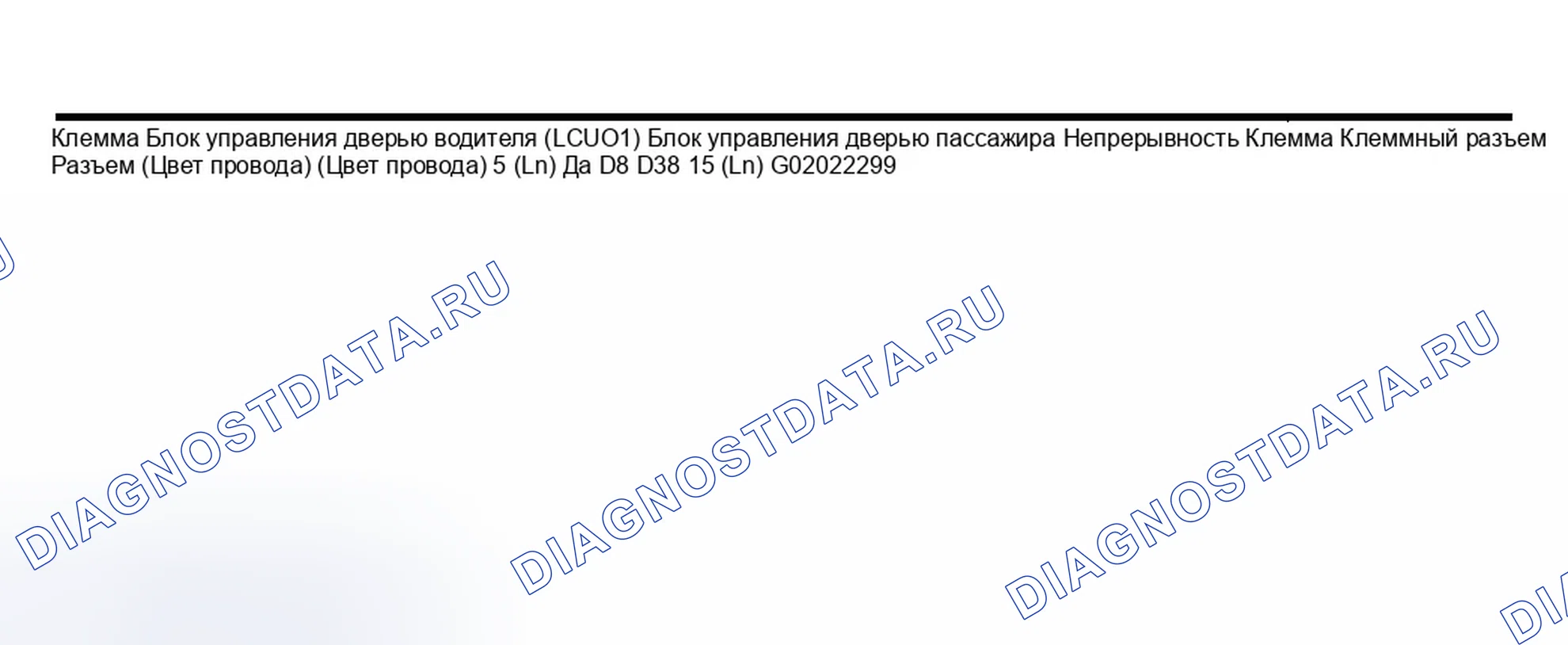

  1. ПРОВЕРЬТЕ ЦЕПЬ СВЯЗИ Выключите выключатель зажигания. Отсоедините разъемы блока управления дверью водителя (LCU01) и неисправного блока управления дверью. Проверьте целостность между клеммой 5 разъема блока управления дверью водителя (LCU01) и клеммой 15 разъема неисправного блока управления дверью. OK или Ng OK > > GO TO 2. Ng > > Отремонтируйте или замените жгут.
  2. Проверить COMMUNICATION сигнал Подключить блок управления дверями водителя (LCU01) и неисправный разъем блока управления дверями. Проверить напряжение между неисправным разъемом 15 блока управления дверями и землей. OK или Ng OK > > Сигнал связи в порядке. Ng > > Все блоки управления дверями (пассажирская, задняя левая и правая) Ng. -- > Заменить блок управления дверями водителя. Любой блок управления дверями (пассажирская, задняя левая или правая панель управления дверями заменить блок управления) неисправны.
Схема №21
  1. Проверить дверь замок и разблокировка выключатель с CONSULT 0-II См. " дверь Lk Sw-Lk и Un " в режиме монитора DATA контроль с CONSULT-II. Когда переключатель блокировки и разблокировки двери повернут на замок: дверь Lk Sw-Lk -- > Вкл., когда переключатель блокировки и разблокировки повернут на замок: DOLK Sssw-U: OFF - СМ. LCU01 (ref-181206-S34747329202005080300000)
Схема №22
Схема №23
Схема №24
  1. Проверить дверь замок ACTUATOR жгут Выключите выключатель зажигания. Отсоедините непрерывность блока управления дверью водителя (LCU01) или разъем привода замка передней двери (сторона водителя). Проверьте непрерывность между блоком управления дверью водителя (LCU01) Разъем D8 клеммы 12 (BR), 17 (Sb) и разъем привода замка передней двери (сторона водителя) D11 клеммы 1 (Sb), 3 (BR).12 (BR - 3 (BR) Непрерывность должна существовать.
  2. Проверить Выход сигнал Подключить разъем блока управления дверью водителя (LCU01). Проверить напряжение между разъемом D8 разъема блока управления дверью водителя (LCU01) 12 (BR), 17 (Sb) и землей. OK или Ng OK > > Заменить привод замка передней двери со стороны водителя. Ng > > Заменить блок управления дверью водителя (LCU01).
Схема №25
Схема №26
Схема №27
  1. Проверить дверь замок ACTUATOR жгут Не должно быть ВЫКЛЮЧЕН ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ 9. Отсоедините блок управления дверью пассажира и разъем привода дверного замка. Проверьте целостность между разъемом D38 8 (Sb), 9 (BR) и разъемом D41 (пассажир), D61 (задний Lh) и D81 (задний Rh) Клеммы 1 (BR). D38
  2. Проверить Выход сигнал Подключить разъем блока управления пассажирской дверью. Проверить напряжение между разъемом блока управления пассажирской дверью D38 клеммами 8 (Sb), 9 (BR) и землей. OK или Ng OK > > Заменить неисправный привод дверного замка. Ng > > Заменить блок управления пассажирской дверью.
Схема №28
Схема №29
Схема №30
  1. Проверить дверь ключ цилиндр выключатель сигнал с CONSULT-II проверить передний дверь ключ выключатель (" ключ CYL Lk-Sw ", " ключ CYL Un-Sw ") в режиме DATA контроль в CONSULT-II. См. " DATA контроль ". Когда ключ, вставленный в цилиндр с передним ключом, повернут на замок: ключ CYLL Llk-S- Sw: ON (ref-181206-S28793095492005080300000)(ref-181206-S34747329202005080300000)
  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЦИЛИНДРА КЛЮЧА ДВЕРИ Проверьте целостность цепи между клеммой разъема переключателя цилиндра ключа двери. OK или Ng OK > > Проверьте следующее: Жгут между переключателем цилиндра переднего ключа и блоком управления дверью водителя Жгут между переключателем цилиндра переднего ключа и землей Ng > > Замените переключатель цилиндра ключа передней двери.
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
  1. Проверить ключ выключатель с CONSULT-II проверить ключ выключатель " IGN ключ Sw " in " DATA контроль " mode с CONSULT-II. Ключ вставлен в цилиндр ключа зажигания: IGN ключ Sw ON Ключ вынут из цилиндра ключа зажигания: IGN ключ Sw OFF Without CONSULT-II проверить напряжение betwing BCM разъём M4 terminement 69 (Pu / W) и go OK.
  2. Проверить ключ выключатель цепь Disconnect ключ выключатель разъём. проверить Continuity Between BCM разъём M4 клемма 69 (Pu / W) и ключ выключатель разъём M64 клемма 4 (Pu / W).69 (Pu / W) - 4 (Pu / W): continuity ext должно существовать. Проверьте целостность между BCM разъем M4 M4 клеммы 69 (P/ W) и замените масса (P3.
  3. Проверить ключ выключатель проверить continuity ключ выключатель terminals. OK or Ng OK > > Проверьте следующее. 10A предохранитель [№ 32, расположен в блоке предохранителей (J / B) No.2] Жгут на обрыв или короткое замыкание между ключом и предохранителем Ng > > Замените ключ.
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
  1. Проверить передний дверь выключатель вход сигнал с CONSULT-II Проверьте выключатель передней двери (" дверь Sw-DR " и " дверь Sw-AS ") в режиме " DATA контроль " с помощью CONSULT-II. Без CONSULT-II Проверьте выключатель передней двери в режиме " выключатель контроль ". OK или Ng OK > > Переключатель передней двери исправен. (ref-181206-S34747329202005080300000)
  2. Проверить передний дверь выключатель Выключите выключатель зажигания. Отсоедините разъем переключателя передней двери и разъем BCM. Проверьте целостность цепи между разъемом переключателя передней двери B20 (со стороны водителя), B220 (со стороны пассажира) клемма 1 (R / Y, LG) и разъемом BCM B4, M4 клемма 142 (R / Y), 37 (LG). Переключатель двери со стороны водителя 1 (R / Y) - 142 (С). B20 B220
  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ Проверьте целостность цепи между разъемом выключателя передней двери B20 (со стороны водителя), клеммой 1 B220 (со стороны пассажира) и заземляющей частью выключателя двери. OK или NG OK>> Проверьте масса корпуса дверного переключателя. НГ>> Заменить выключатель неисправности передней двери.
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49
Схема №50
  1. Проверить дверь разблокировка датчик вход сигнал с CONSULT-II проверить дверь разблокировка датчик замок с CONSULT-II проверить дверь разблокировка датчик " замок SIG " in " DATA контроль " mode с CONS- II. When дверь is замок: замок SILOCK замок SENSSENSSENSOR Late: замок: замок SISI: WIT: WIT: WIT: WIT: WUNБЕЗ IT Без UNБЕЗ IL. (ref-181206-S34747329202005080300000)
  2. Проверить дверь разблокировка датчик вход сигнал Поверните выключатель зажигания " OFF ". Отсоедините разъем привода дверного замка. Проверьте напряжение между каждым блоком управления дверью и землей. OK или Ng? OK > > GO TO 3. Ng > > Замените неисправный блок управления дверью.
  3. Проверить дверь разблокировка датчик сигнал цепь Отсоедините разъем блока управления дверью. Проверьте целостность соединения между блоком управления дверью и приводом дверного замка (датчик разблокировки двери). Проверьте целостность соединения между блоком управления дверью и землей. OK или Ng? OK > > GO TO 4. Ng > > Отремонтируйте или замените неисправный жгут.
  4. Проверить дверь разблокировка Масса датчика цепь Поверните выключатель зажигания " OFF ". Отсоедините разъем привода дверного замка. Проверьте напряжение между каждым блоком управления дверью и землей. OK или Ng OK > > Замените привод дверного замка (датчик разблокировки двери). Ng > > Отремонтируйте или замените неисправный жгут.
