Система зеркал дверей с обратной блокировкой: Прочее Infiniti M45 II

Стеклоподъёмники 38 иллюстраций ~13 мин чтения

Функции памяти положения зеркала.

Оснащен функцией, которая позволяет запоминать желаемые положения зеркальной поверхности (по 2 положения для левого/правого дверного зеркала).

Электроснабжение

Питание подается постоянно

  1. Через предохранитель 10A [№ 8, расположенный в блоке предохранителей (J / B)]
  2. К клемме No8 блока управления зеркалом двери со стороны водителя и клемме No8 блока дистанционного управления зеркалом двери со стороны пассажира.
  3. Через предохранитель 10A [No3, расположенный в блоке предохранителей (J / B)]
  4. К терминалу BCM No15.

При включенном или включенном выключателе зажигания подается питание

  1. Через предохранитель 10A [№ 9, расположенный в блоке предохранителей (J / B)]
  2. На клемму реле резервной лампы № 2 и 5.

При нахождении выключателя зажигания в положении ON или START и рычаге селектора в положении R подается питание

  1. Через клемму реле резервной лампы No3
  2. На клемму блок управления трансмиссией (TCM) (блок управления трансмиссией) No141.

Порядок выполнения работ

  1. Проверьте симптом и запросы клиента.
  2. Ознакомьтесь с описанием системы. См. раздел " " ОПИСАНИЕ СИСТЕМЫ " ". (ref-181226-S09485994002005080200000)
  3. Выполните предварительную проверку (см. " " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА " "). (ref-181226-S22457873592005080200000)
  4. Выполните проверку связи. Если используется CONSULT-II, обратитесь к " " IVMS COMMUNICATION Диагностика " ". Если CONSULT-II не используется, обратитесь к " " IVMS COMMUNICATION проверка " ". Результат диагностики связи OK? Если OK, GO TO 7. Если Ng, GO TO 5. (ref-181226-S13852904222005080200000)(ref-181226-S21300752392005080200000)
  5. Ремонт или замена в зависимости от результата диагностики.
  6. Повторите диагностику связи. Если используется CONSULT-II, обратитесь к разделу " " ДИАГНОСТИКА СВЯЗИ IVMS " ". Если CONSULT-II не используется, обратитесь к разделу " " ПРОВЕРКА СВЯЗИ IVMS " ". Результат диагностики связи В ПОРЯДКЕ? Если OK, GO TO 7. Если Ng, GO TO 5. (ref-181226-S13852904222005080200000)(ref-181226-S21300752392005080200000)
  7. Выполните самодиагностику. Если используется CONSULT-II, обратитесь к " " ПРОЦЕДУРЕ РАБОТЫ " ". Если CONSULT-II не используется, обратитесь к " " БОРТОВОЙ ДИАГНОСТИКЕ АВТОМАТИЧЕСКОГО ПОЗИЦИОНЕРА ПРИВОДА " ". Результат самодиагностики OK? Если OK, GO TO 11. Если Ng, GO TO 8. (ref-181226-S24522168042005080200000)(ref-181226-S29199205342005080200000)
  8. Ремонт или замена в зависимости от результата диагностики.
  9. Выполните самодиагностику еще раз. Если используется CONSULT-II, обратитесь к разделу " " ПРОЦЕДУРА РАБОТЫ " ". Если CONSULT-II не используется, обратитесь к разделу " " ДИАГНОСТИКА НА БОРТУ ДЛЯ АВТОМАТИЧЕСКОГО ПОЗИЦИОНЕРА ПРИВОДА " ". Результат самодиагностики OK? Если OK, GO TO 11 Если Ng, GO TO 8. (ref-181226-S24522168042005080200000)(ref-181226-S29199205342005080200000)
  10. Обратившись к диагностической карте неисправностей, устраните или замените причину неисправности. См. " " ТАБЛИЦА СИМПТОМОВ " ". (ref-181226-S15213672942005080200000)
  11. Работает ли система зеркал дверей с обратной блокировкой нормально? Если она работает нормально, то GO TO 12. Если нет, то GO TO 10.
  12. Конец осмотра.

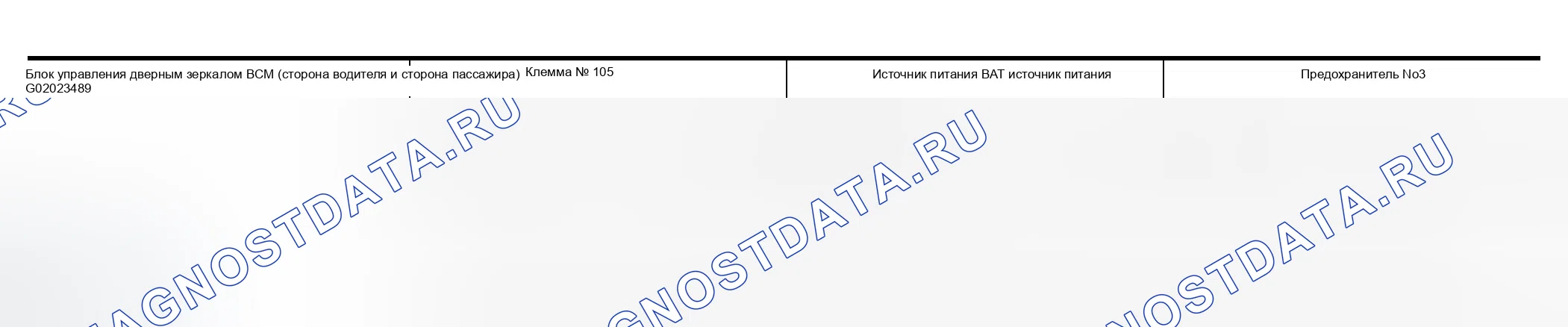

Схема №169
Схема №170
Схема №171
Схема №172
Схема №173
  1. Проверить предохранитель Проверьте, что перегорел любой из следующих предохранителей в BCM и блоке управления дверным зеркалом. ПРИМЕЧАНИЕ: Обратитесь к разделу " " РАСПОЛОЖЕНИЕ РАЗЪЕМОВ КОМПОНЕНТОВ И КАБЕЛЕЙ " ". OK или Ng? OK > > GO TO 2. Ng > > Если перегорел предохранитель, обязательно устраните причину неисправности, прежде чем устанавливать новый предохранитель. Обратитесь к разделу " РАЗВОДКА ИСТОЧНИКА ПИТАНИЯ ". (ref-181226-S36515211532005080200000)
  2. ОСМОТР ЦЕПИ ПИТАНИЯ (BCM) Выключить выключатель зажигания. Отсоединить разъем BCM. Проверить напряжение между разъемом BCM M4 клеммой 105 и землей. 105 (Y / L) - Земля: Напряжение аккумуляторной батареи OK или Ng? OK > > GO TO 3.ng > > Отремонтировать или заменить жгуты для цепи питания BCM.
  3. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ (BCM) Выключите выключатель зажигания. Проверьте целостность цепи между разъемом BCM M4 клеммой 56 113 и землей. 56 (B) - Земля: Должна существовать целостность цепи. 113 (B) - Земля: Должна существовать целостность цепи. OK или Ng? OK > > GO TO 4. Ng > > Отремонтируйте или замените жгут.
  4. Проверить Питание SUPPLY цепь (дверь зеркало управление UNIT) Turn OFF. Disconnect дверь зеркало управление unit разъём. проверить напряжение between дверь зеркало управление unit разъём D5 (водитель сторона), D35 (пассажир сторона) клемма 8 (L) - масса: аккумулятор напряжение OK or Ng? OK > > > GO TO 5. N> Ремонт или Замена жгута.
  5. ПРОВЕРИТЬ ЦЕПЬ ЗАЗЕМЛЕНИЯ (БЛОК УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ) Проверить целостность цепи между разъемом блока управления дверным зеркалом D5 (со стороны водителя), D35 (со стороны пассажира) клеммой 10 и заземлением. 10 (B) - Масса: Должна существовать целостность цепи. OK или Ng? OK > > Предварительная проверка в порядке. Ng > > Ремонт или замена жгута.

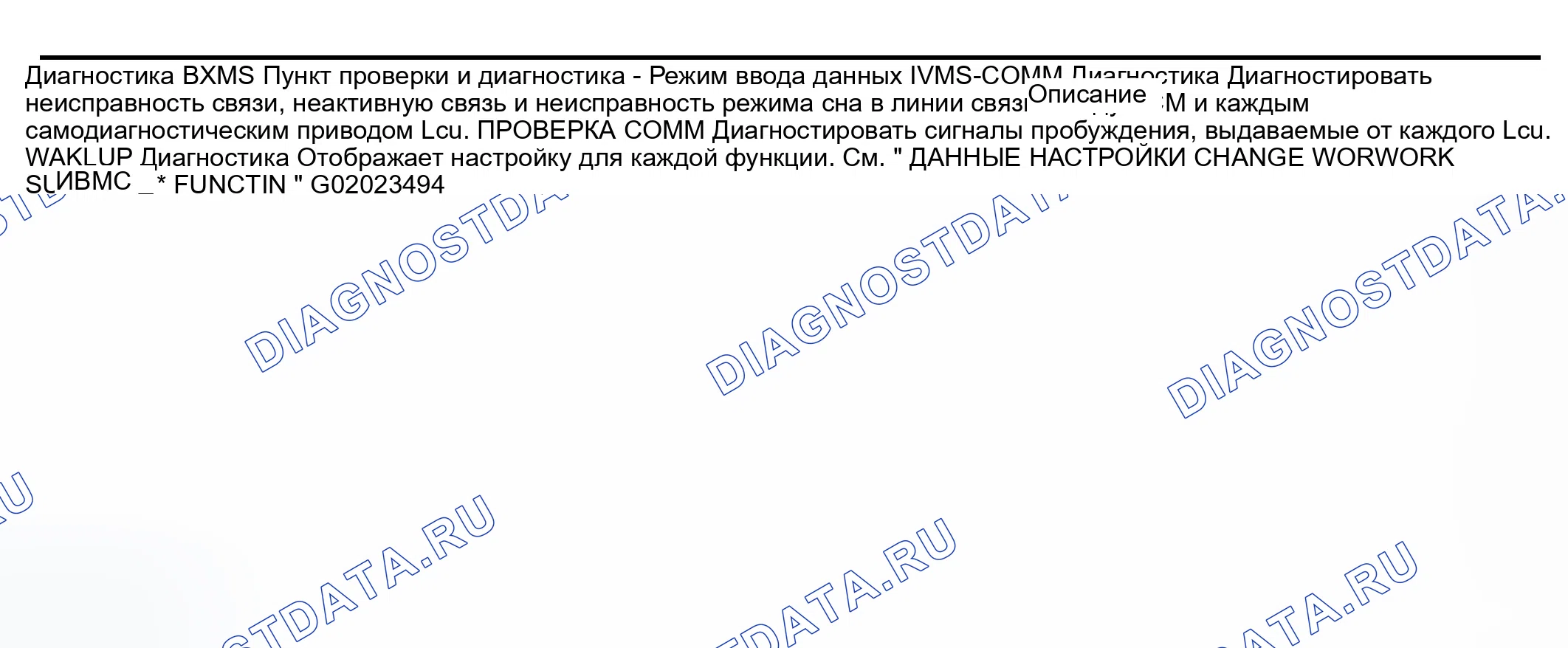

Функция CONSULT-II

CONSULT-II выполняет следующие функции, объединяя полученные данные и команду, переданную по линии связи от BCM. Проверка связи IVMS, поддержка работы (только настройка функций сидений и рулевого колеса), самодиагностика, монитор данных и активный тестовый дисплей.

Схема №174
Схема №175
Схема №176
Схема №177
Схема №178
  1. Поверните выключатель зажигания в положение «ВЫКЛ».
  2. Подключите «CONSULT-II» и «CONSULT-II CONVERTER» к разъему канала передачи данных.
  3. Включите выключатель зажигания.
  4. Нажмите «START (NISSAN BASED VHCL)».
  5. Нажмите «IVMS» на экране «SELECT система». Если «IVMS» не индицируется, перейдите к «CONSULT-II DATA LINK разъём (диагностический разъём) цепь».
  6. Проверьте спецификацию модели, коснитесь " с Панорамная крыша (люк) " или " WITHOUT Панорамная крыша (люк) " на экране " SELECT SYS COND ".
  7. Нажмите «OK». Если выбор неправильный, нажмите «ОТМЕНА».
  8. Выберите требуемый компонент для диагностики на экране «SELECT проверка ITEM».

Система связи а

  1. BCM проверка Замените BCM на заведомо исправный и выполните диагностику связи. См. " " IVMS COMMUNICATION Диагностика " ". OK или Ng? OK > > Заменить BCM Ng > > GO TO 2. (ref-181226-S13852904222005080200000)
  2. Lcu проверка Замените на ранее установленный BCM. Замените Lcu на заведомо исправный и проведите диагностику связи. См. " " ДИАГНОСТИКА СВЯЗИ IVMS " ". OK или Ng? OK > > Замените Lcu Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и BCM. Замените на ранее установленный Lcu. (ref-181226-S13852904222005080200000)

Система связи B

  1. ОСМОТР СОЕДИНИТЕЛЯ ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на неисправном блоке LCU на предмет разъединения, изгиба, ослабления соединения и других неисправностей. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Отремонтируйте клеммы и разъемы.
  2. Lcu проверка Замените неисправный Lcu на заведомо исправный и проведите диагностику связи. См. " " IVMS COMMUNICATION Диагностика " ". OK или Ng? OK > > Заменить Lcu Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и BCM. Замените на ранее установленный Lcu. (ref-181226-S13852904222005080200000)

Система связи с

  1. ОСМОТР РАЗЪЕМА ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на БКМ и Lcu на предмет разъединения, изгиба, ослабления соединения и других неисправностей. OK или Ng? OK > > GO TO 2.ng > > Отремонтируйте клеммы и разъемы.
  2. BCM проверка Замените неисправный BCM на заведомо исправный и проведите диагностику связи. См. " " IVMS COMMUNICATION Диагностика " ". OK или Ng? OK > > Замените BCM Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и управлением BCM. Замените на ранее установленный BCM. (ref-181226-S13852904222005080200000)
  1. BCM проверка Замените BCM на заведомо исправный и выполните диагностику связи. См. раздел " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Заменить BCM Ng > > GO TO 2. (ref-181226-S35327960072005080200000)
  2. Lcu проверка Заменить на ранее установленный BCM Заменить Lcu на заведомо исправный и провести диагностику связи. См. раздел " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Заменить Lcu Ng > > Выполнить следующее. Отремонтировать или заменить жгут связи между Lcu и BCM. Заменить на ранее установленный Lcu. (ref-181226-S35327960072005080200000)
  1. ОСМОТР РАЗЪЕМА ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на неисправном блоке Lcu на предмет разъединения, изгиба, плохого соединения и других неисправностей. OK или Ng? OK > > GO TO 2. Ng > > Отремонтируйте клеммы и разъемы.
  2. ОСМОТР Lcu Замените неисправный Lcu на заведомо исправный и проведите диагностику связи. См. раздел " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Заменить Lcu Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и BCM. Замените на ранее установленный Lcu. (ref-181226-S35327960072005080200000)
  1. ОСМОТР СОЕДИНИТЕЛЯ ЖГУТА Проверьте клеммы (на блоке управления и жгуте) на БКМ и ЛКУ на предмет разъединения, изгиба, плохого соединения и других неисправностей. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Отремонтируйте клеммы и разъемы.
  2. BCM проверка Замените неисправный BCM на заведомо исправный и проведите диагностику связи. См. " " ДИАГНОСТИКА СВЯЗИ " ". OK или Ng? OK > > Заменить BCM Ng > > Выполните следующее. Отремонтируйте или замените жгут связи между Lcu и управлением BCM. Замените на ранее установленный BCM. (ref-181226-S35327960072005080200000)

Монитор выключателя

Выполните диагностику входа системы коммутации для каждого блока управления.

Схема №179
Схема №180
  1. Обнаруживает изменение состояния (включение/выключение переключателя) проверяемого переключателя и включает/выключает индикаторные лампы (лампу карты и шаговую лампу). Также звучит зуммер (остаток клавиши и световой остаток) в течение 0,5 секунды.
  2. При обнаружении неисправности индикаторная лампа и зуммер не реагируют.
Схема №181
  1. Состояние выключателя (за исключением выключателя зажигания, выключателя внутренней лампы и выключателя лампы карты), вводимого в каждый блок управления, может контролироваться.

Отмена выключателя контроля

Если выполняется одно из следующих условий, монитор переключения отменяется.

  1. При выключенном выключателе зажигания.
  2. Скорость транспортного средства становится 7 км/ч (4 миль в час) или выше.
Схема №182
  1. Проверьте работу позиционера автоматического привода.
Схема №183
  1. Неисправные элементы индицируются тем, сколько раз светодиоды на переключателях памяти сидений 1 и 2 мигают одновременно.
  2. Если скорость транспортного средства составляет менее 7 км/ч (4 миль в час) в течение 15 секунд после завершения диагностики систем сиденья и рулевого колеса, сигнал скорости транспортного средства считается неисправным.
  3. При неисправности левого дверного зеркала мигает только индикаторная лампа на переключателе памяти 1, а при неисправности правого дверного зеркала мигает только индикаторная лампа на переключателе памяти 2.
  4. Когда вся диагностика закончена нормально, индикаторные лампы на переключателях памяти 1 и 2 гаснут после диагностики сигнала скорости автомобиля.
  5. При наличии нескольких неисправных частей лампы указывают их последовательно от самого маленького расшифровка кода ошибки.
  6. Результаты диагностики повторяются до тех пор, пока не будет отменен режим диагностики.
Схема №184
Схема №185
Схема №186
Схема №187
Схема №188
  1. ПРОВЕРКА ФУНКЦИИ С ПОМОЩЬЮ CONSULT-II Проверьте работу на " MIR CHNG Sw-R " или " MIR CHNG Sw-L " в МОНИТОРЕ ДАННЫХ. См. " " МОНИТОР ДАННЫХ " ". Без CONSULT-II Проведите монитор переключателей в функции самодиагностики. См. " " выключатель контроль " ". OK или Ng? OK > > Переключатель дистанционного управления дверями в цепи переключения 2. (ref-181226-S06924703992005080200000)(ref-181226-S36795501752005080200000)
  2. ВЫКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧЕНИЯ) ОСМОТР Выключите выключатель зажигания. Отсоедините разъем выключателя дистанционного управления дверным зеркалом. Проверьте целостность цепи между клеммой 5 выключателя дистанционного управления дверным зеркалом (Rh), 6 (Lh) и 7. Переключатель переключения ПРАВОЕ ПОЛОЖЕНИЕ 5-7: Должна существовать непрерывность. Переключатель переключения ЛЕВОЕ ПОЛОЖЕНИЕ 6-7: Должна существовать непрерывность. OK или Ng? OK > > > GO TO 3. Nng > > Заменить выключатель дистанционного управления дверным зеркалом.
  3. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА Отсоедините разъем BCM. Проверьте целостность между разъемом Bng M4 клеммами 21, 24 и разъемом переключателя дистанционного управления дверным зеркалом M19 клеммами 5, 6. 21 (Sb) - 5 (Sb): Должна существовать целостность. 24 (BR / Y) - 6 (BR / Y): Должна существовать целостность. Проверьте целостность между разъемом BCM M4 клеммами 21, 24 и землей. 21 (Sb) Заменить - целостность не должна: 24?
  4. ОСМОТР ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ Проверьте целостность цепи между разъемом переключателя дистанционного управления дверным зеркалом M19 клеммой 7 и землей. 7 (B) - Масса: Должна существовать целостность цепи. OK или Ng? OK > > Проверьте разъем на наличие повреждений или ослабленного соединения. Ng > > Отремонтируйте или замените жгут.
Схема №189
Схема №190
  1. ПРОВЕРЬТЕ СИМПТОМ Проверьте, что другие системы, использующие сигнал заднего хода, работают в нормальном режиме. Проверена ли подсветка резервной лампы. OK или Ng? OK > > GO TO 2. Ng > > См. " ТРАНСПОРТНОЕ СРЕДСТВО НЕ ПРОСКАЛЬЗЫВАЕТ НАЗАД В положении " R " ".
  2. ПРОВЕРКА ФУНКЦИИ С ПОМОЩЬЮ CONSULT-II Проверьте работу на " R положение Sw " в мониторе данных. Обратитесь к " " DATA контроль " ". Без CONSULT-II Выполните монитор переключателей в функции самодиагностики. Обратитесь к " " выключатель контроль " ". GO or Ng? OK > > система is OK. Ng > > GO TO 3. (ref-181226-S06924703992005080200000)(ref-181226-S36795501752005080200000)
  3. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА Выключите выключатель зажигания. Отсоедините БКМ и разъем реле резервной лампы. Проверьте целостность между BCM разъемом B4 клемма 141 и разъемом реле резервной лампы E2-2 клемма 3. 141 (R / B) - 3 (R / B): Должна существовать целостность. Проверьте целостность между BCM разъемом B4 клемма 141 и заземлением. 141 (R / B) - Масса: Целостность не должна заменять B2. > ОК > или 3 (R / B) должна существовать целостность между B.
Схема №191
Схема №192
Схема №193
Схема №194
Схема №195
  1. ВЫКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ (ПЕРЕКЛЮЧАТЕЛЬ ЗЕРКАЛА) ПРОВЕРКА СИГНАЛА OK С CONSULT-II Проверить работу на " MIR CON Sw-UP / Dn " и " MIR CON Sw-правый / Lh " в МОНИТОРЕ ДАННЫХ. См. " МОНИТОР ДАННЫХ ". Без CONSULT-II Выполнить контроль зеркала в функции самодиагностики См. (ref-181226-S06924703992005080200000)
  2. ВЫКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНЫМ ЗЕРКАЛОМ (ЗЕРКАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ) ОСМОТР Выключите выключатель зажигания. Отсоедините разъем выключателя дистанционного управления дверным зеркалом. Проверьте целостность цепи между клеммами 1, 2, 3, 4 и 7 выключателя дистанционного управления дверью (зеркального выключателя). ОК или НГ? ОК>> ПЕРЕЙТИ К 3. НГ>> Заменить выключатель дистанционного управления дверным зеркалом.
  3. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРНОГО ЗЕРКАЛА Проверьте целостность цепи между разъемом переключателя дистанционного управления дверным зеркалом M19 клеммой 7 и землей. 7 - Масса: Должна существовать целостность цепи. OK или Ng? OK > > GO TO 4. Ng > > Отремонтируйте или замените жгут
  4. ЗАЗЕМЛЕНИЕ ПРОВЕРКА ЦЕЛОСТНОСТИ Не ДОЛЖНО СУЩЕСТВОВАТЬ L / R Разъем жгута. Проверьте целостность между разъемом BCM 32 клеммы 25, 29, 32, 34 и разъемом переключателя управления дверью M19 клеммы 1, 2, 3, 4. 25 (G / R) - 2 (G / R): Должна существовать целостность. 29 (LG / R) - 1 (LG / R): Должна существовать целостность. 32 (L / W) - 3 (L / W) должна существовать целостность.
Схема №196
Схема №197
Схема №198
Схема №199
  1. ПРОВЕРКА ФУНКЦИИ ДВЕРНОГО ЗЕРКАЛА Проверьте следующие пункты. Неисправность в работе, вызванная попаданием постороннего предмета в лицевую кромку дверного зеркала. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Восстановите неисправные детали и снова проверьте симптом.
  2. ОСМОТР ЗЕРКАЛЬНОГО ДВИГАТЕЛЯ С CONSULT-II Проверьте работу с " ЗЕРКАЛЬНЫЙ ДВИГАТЕЛЬ ПРАВ " или " ЗЕРКАЛЬНЫЙ ДВИГАТЕЛЬ ЛЕВ " в АКТИВНОМ ТЕСТЕ. См. " " АКТИВНЫЙ ТЕСТ " ". ПРИМЕЧАНИЕ: Если CONSULT-II недоступен, пропустите эту процедуру и перейдите к следующему шагу. OK или Ng? OK > > Система в порядке. Ng > > GO TO 3. (ref-181226-S11695419052005080200000)
  3. ЗАЗЕМЛЕНИЕ. ОСМОТР СО СТОРОНЫ: ВЫКЛЮЧЕН. Отключить блок управления зеркалом двери D5 (сторона водителя), D35 (сторона водителя) или разъем зеркала двери D2 (сторона водителя), D32 (сторона пассажира). Проверить целостность между разъемом блока управления дверью D5 (сторона водителя), D35 (сторона пассажира) клеммами 3, 4, 9 и разъемом зеркала двери D2 (сторона водителя), 9, 3 (сторона пассажира) клеммами 8. D32 D35
  4. ПРОВЕРКА СИГНАЛА ДВИГАТЕЛЯ ЗЕРКАЛА Подключите блок управления дверным зеркалом D5 (со стороны водителя), D35 (со стороны пассажира) и разъем D2 (со стороны водителя), разъемы D32 (со стороны пассажира). Включите выключатель зажигания. Проверьте напряжение между разъемом блока управления дверным зеркалом D5 (со стороны водителя), D35 (со стороны пассажира) клеммами 3, 4, 9 и землей. OK или Ng? OK > > Замените двигатель дверного зеркала (со стороны водителя) или блок управления дверью (со стороны пассажира >.
Схема №200
Схема №201
Схема №202
Схема №203
Схема №204
Схема №205
Схема №206
  1. ПРОВЕРКА ФУНКЦИИ ДВЕРНОГО ЗЕРКАЛА Проверьте следующие пункты. Неисправность в работе, вызванная попаданием постороннего предмета в лицевую кромку дверного зеркала. Неисправность при управлении памятью ПРИМЕЧАНИЕ: Если положение лицевой стороны дверного зеркала установлено на неправдоподобный угол, установленное положение может не воспроизводиться. ОК или НГ? ОК>> ПЕРЕЙТИ К 2. NG>> Восстановите неисправные детали и снова проверьте симптом.
  2. Зеркало датчик проверка с CONSULT-II проверить that " ON " is displayed on " MIR / SE Rh R-L ", " MIR / SE Rh U-D " or MIR / SE Lh R-L ", " MIR / SE Lh U-D " in the DATA контроль is to ", ", " MIR / SE R/ SE Rrrh Rrrh Rrrrrrh H R " OR Rlll Ll L R R " OR Lll L R L R R R L R R, ", ", ", ", ", ", ", ", ", ", ", ", ", ", Mll (ref-181226-S06924703992005080200000)
  3. ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ЗЕРКАЛА Включите выключатель зажигания. Проверьте напряжение между разъемом блока управления дверным зеркалом D5 (со стороны водителя), клеммой 1 D35 (со стороны пассажира) и землей. 1 (Вт / л) - Земля: Прибл. 5V OK или Ng OK > > GO TO 4 Ng > > Замените блок управления дверным зеркалом.
  4. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ ДАТЧИКА ЗЕРКАЛА Выключите выключатель зажигания. Проверьте целостность цепи между разъемом блока управления дверным зеркалом D5 (сторона водителя), D35 (сторона пассажира) клеммой 2 и землей. 2 (Y) - Масса: Должна существовать целостность цепи. OK или Ng OK > > GO TO 5 Ng > > Замените блок управления дверным зеркалом.
  5. ПРОВЕРКА ЦЕЛОСТНОСТИ ЖГУТА 1 Отсоединить разъем блока управления дверным зеркалом OK D5 (сторона водителя), D35 (сторона пассажира) и разъем для ремонта дверного зеркала D2 (сторона водителя), D32 (сторона пассажира). Проверить целостность между разъемом блока управления дверным зеркалом D5 (сторона водителя), D35 (сторона пассажира) клемма 1, 2 и разъемом дверного зеркала D2 (сторона водителя), D32 (сторона пассажира) клемма 10, 16. (W / L) - 16.
  6. ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ 2 Отсоединить разъем блока управления дверным зеркалом D5 (сторона водителя), D35 (сторона пассажира) и разъем зеркала двери D2 (сторона водителя), D32 (сторона пассажира). Проверить целостность соединения между разъемом блока управления дверным зеркалом D5 (сторона водителя), D35 (сторона пассажира) клеммы 5, 6 и разъемом дверного зеркала D2 (сторона водителя) D32 (сторона пассажира) клеммы 12, 14. (L / Y) - 14 (Сторона D35
  7. ПРОВЕРКА СИГНАЛА ЗЕРКАЛЬНОГО ДАТЧИКА Подключите блок управления дверным зеркалом D5 (со стороны водителя), D35 (со стороны пассажира) и дверным зеркалом D2 (со стороны водителя), разъемы D32 (со стороны пассажира). Включите выключатель зажигания. Проверьте напряжение между разъемом блока управления дверным зеркалом D5 (со стороны водителя), D35 (со стороны пассажира) и землей. OK или Ng? OK > > Замените блок управления дверным зеркалом.
