Инспекция и проверка
- Проверка проблемы клиента.
- СХЕМА ВИЗУАЛЬНОГО ОСМОТРА Электрическая интеллектуальная блок предохранителей и реле (Sjb) предохранитель 13 (5 A) Схемы Модуль помощи при парковке Датчики помощи во время парковки Громкоговоритель (и) помощи при стоянке Отключение / переключатель помощи при тяге
- Если обнаружена очевидная причина наблюдаемой или сообщаемой проблемы, исправьте причину (если возможно), прежде чем переходить к следующему шагу.
- Если причина визуально не очевидна, подключите диагностический инструмент к разъему канала передачи данных (диагностический разъём) и выберите автомобиль для тестирования из меню диагностического инструмента. Если средство диагностики не связывается с автомобилем: проверьте правильность установки карты программы. проверить соединения с транспортным средством. проверить положение выключателя зажигания.
- Если диагностический инструмент по-прежнему не связывается с автомобилем, обратитесь к руководству по эксплуатации диагностического инструмента.
- Выполните тест канала передачи данных диагностического инструмента. Если диагностический инструмент отвечает: Неисправность цепи ISO; все электронные блоки управления не отвечают / не оборудованы, обратитесь к " модуль COMMUNICATIONS сеть ". Нет ответа / не оснащены для модуля помощи при парковке, см. GO на " диагностический тест A ". Система прошла, извлеките и запишите коды непрерывной диагностики неисправности (коды неисправностей), сотрите непрерывные коды неисправностей и проведите самотестовую диагностику модуля помощи парковки. (ref-234508)(ref-234551-S04777014872006061000000)
- Если извлеченные коды неисправностей (DTC) (расшифровка кода ошибки) связаны с проблемой, перейдите к " PARKING AID модуль код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) оглавление ". (ref-234551-S15198520522006061000000)
- Если никакие коды неисправностей, относящиеся к проблеме, не извлекаются, переходите в " SYMPTOM CHART ". (ref-234551-S08837367312006061000000)
Индекс расшифровки кодов ошибок модуля помощи при парковке
| DTC | Описание | Источник | Действие |
|---|---|---|---|
| B1299 | Короткое замыкание цепи датчика источника питания на массу | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| B1342 | Неисправность блока управления (ЭБУ) | Модуль помощи при парковке | ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки). ИЗВЛЕЧЬ коды неисправностей. Если расшифровка кода ошибки B1342 извлекается снова, УСТАНОВИТЕ новый модуль помощи при парковке. СМ. " PARKING AID модуль ". ПРОТЕСТИРУЙТЕ систему для нормальной работы. (ref-234551-S22468821882006061000000) |
| B2373 | Светодиод № 1 Замыкание на батарею | Модуль помощи при парковке | ПЕРЕХОДИМ в " КОНТРОЛЬ ТОЧКИ Н ". (ref-234551-S17771588582006061000000) |
| B2477 | Сбой конфигурации модуля | Модуль помощи при парковке | Для получения дополнительной информации о конфигурации модулей обратитесь к разделу " КОНФИГУРАЦИЯ МОДУЛЯ ". (ref-234511) |
| C1699 | Замыкание задней внешней левой цепи датчика на батарею | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1700 | Неисправность задней внешней левой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1701 | Неисправность заднего внешнего левого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1702 | Замыкание задней внешней правой цепи датчика на батарею | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1703 | Неисправность задней внешней правой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1704 | Неисправность заднего внешнего правого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1705 | Замыкание задней внутренней левой цепи датчика на батарею | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1706 | Неисправность задней внутренней левой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1707 | Неисправность заднего внутреннего левого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1708 | Замыкание задней внутренней правой цепи датчика на батарею | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1709 | Неисправность задней внутренней правой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1710 | Неисправность заднего внутреннего правого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1711 | Замыкание передней внешней левой цепи датчика на батарею | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1712 | Отказ передней внешней левой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1713 | Неисправность переднего внешнего левого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1714 | Короткое замыкание передней внешней правой цепи датчика на батарею | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1715 | Отказ передней внешней правой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1716 | Неисправность переднего внешнего левого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1717 | Короткое замыкание передней внутренней левой цепи датчика на батарею | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1718 | Отказ передней внутренней левой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1719 | Неисправность переднего внутреннего левого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1739 | Неисправность передней внутренней правой цепи датчика по отношению к аккумулятору | Модуль помощи при парковке | ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-234551-S01741331852006061000000) |
| C1740 | Отказ передней внутренней правой цепи датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-234551-S23295100562006061000000) |
| C1741 | Неисправность переднего внутреннего правого датчика | Модуль помощи при парковке | ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-234551-S05957997582006061000000) |
| C1742 | Неисправность цепи заднего звукового оповещателя | Модуль помощи при парковке | ПЕРЕХОДИ в " диагностический тест F ". (ref-234551-S31767595632006061000000) |
| C1743 | Замыкание цепи заднего звукового оповещателя на батарею | Модуль помощи при парковке | ПЕРЕХОДИ в " диагностический тест F ". (ref-234551-S31767595632006061000000) |
| C1744 | Отказ цепи переднего звукового оповещателя | Модуль помощи при парковке | ПЕРЕХОДИ в " диагностический тест F ". (ref-234551-S31767595632006061000000) |
| C1745 | Замыкание цепи переднего звукового оповещателя на батарею | Модуль помощи при парковке | ПЕРЕХОДИ в " диагностический тест F ". (ref-234551-S31767595632006061000000) |
| C1748 | Короткое замыкание входной цепи на массу | Модуль помощи при парковке | ПЕРЕХОДИ в " диагностический тест G ". (ref-234551-S23791276362006061000000) |
| C1920 | Неисправность цепи светодиода № 1 | Модуль помощи при парковке | ПЕРЕХОДИМ в " КОНТРОЛЬ ТОЧКИ Н ". (ref-234551-S17771588582006061000000) |
ИНДЕКС расшифровка кодов ошибок МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ.
Диаграмма симптомов
| Состояние | Возможные источники | Действие |
|---|---|---|
| Нет связи с модулем помощи при парковке | Модуль помощи при парковке | ПЕРЕХОДИТЕ К " ТОЧНОМУ КОНТРОЛЮ А ". (ref-234551-S04777014872006061000000) |
| Парковочная помощь не работает | Цепи Датчик (и) помощи при парковке Громкоговоритель (ы) помощи в парковке Отключение помощи при парковки / переключатель помощи при тяге Модуль помощи для парковки | ПЕРЕХОДИТЕ к " КОНТРОЛЬНОМУ СТОЛУ Б ". (ref-234551-S17329400752006061000000) |
| Непрерывный или прерывистый тон, когда нет препятствий или кодов неисправностей (определенные препятствия могут казаться " скрытыми " для системы в зависимости от геометрической формы, размера и материала). | Грязные или заблокированные датчики помощи при парковке | ОЧИСТИТЕ задний бампер и датчики водой под высоким давлением. |
| Держатель (и) датчика помощи при парковке или датчик (ы) помощи при парковки неправильно зафиксированы в заднем бампере | ЗАФИКСИРУЙТЕ держатели датчиков помощи при парковке правильно в задний бампер. | |
| Неправильно выровнены датчики помощи при парковке | Выполните проверки по азимуту и углу места в соответствии с указаниями " ПРОВЕРКА СИСТЕМЫ АЗИМУТА " (" AZIMUTH проверка системы ") и " СИСТЕМА УГЛА МЕСТА ". (ref-234551-S02843065512006061000000)(ref-234551-S35249965362006061000000) |
СХЕМА СИМПТОМОВ

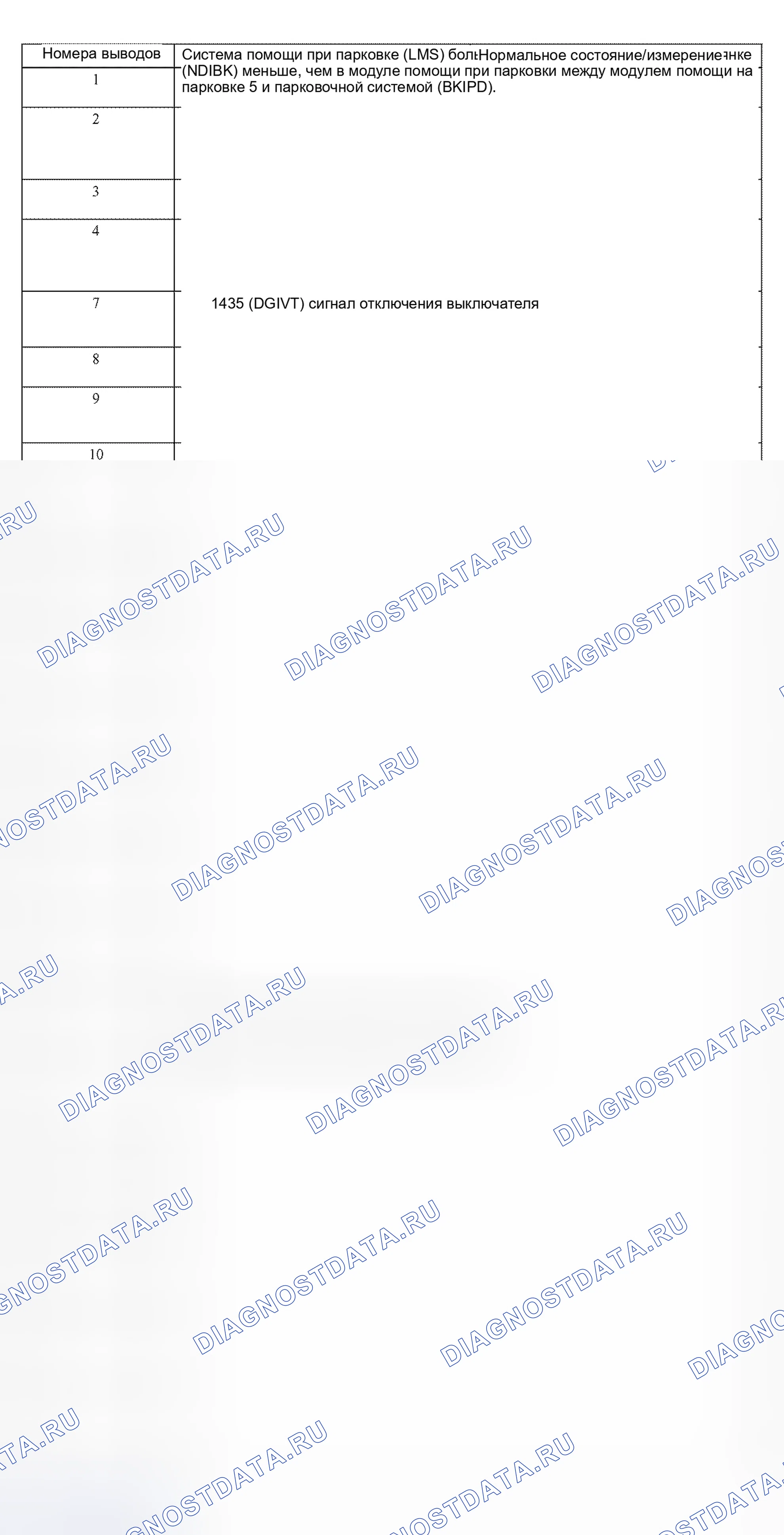

Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Диагностический тест E: расшифровка кода ошибки C1701, C1704, C1707, C1710, C1713, C1716, xts AGX6 и C1741 отказ датчика помощи при парковке C1719
- E1 ИЗВЛЕЧЕНИЕ ЗАПИСАННЫХ коды неисправностей ИЗ САМОТЕСТИРОВАНИЯ КАК НЕПРЕРЫВНОГО, ТАК И ПО ТРЕБОВАНИЮ МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ Извлеките записанные коды неисправностей модуля помощи при парковке из непрерывных самопроверок и самотестирования по запросу. Записано ли несколько коды неисправностей? Да: Перейти в E2. Нет: Переход к E3.
- E2 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ БАМПЕРА Осмотрите передний или задний жгут проводов бампера на предмет обрывов, коротких замыканий, массы или коррозии. Электропроводка бампера в порядке? Да: перейти к Е3. Нет: ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый жгут провода бампера. ПОВТОРИТЕ самотестирование.
- E3 ОПРЕДЕЛЕНИЕ УСЛОВИЯ ПРИМЕЧАНИЕ: Убедитесь, что область вокруг автомобиля свободна от всего, что может активировать систему помощи при парковке. Ключ в положении ВКЛ. С нажатой педалью тормоза переключите передачу в ЗАДНИЙ ХОД. Звучит ли помощь при стоянке непрерывным или прерывистым тоном, когда нет препятствий? Да: перейти к E6. Нет: переход к Е4.
- E4 КОНТРОЛИРУЙТЕ ПАРКОВОЧНУЮ ПОМОЩЬ PIDS ПРИМЕЧАНИЕ: убедитесь, что область вокруг автомобиля свободна от всего, что может активировать систему помощи при парковке. Войдите в следующий диагностический режим на диагностическом инструменте: стояночная помощь PID. С нажатой педалью тормоза переведите передачу в реверс и следите за расстоянием между датчиками парковочной помощи pids. Pids будет считывать 255 см (100 дюймов) на правильно функционирующем датчике. Не читает ли ПИД 255 см. (100 дюйм)? Перейти к E6: Перейти 5:
- E5 ПРОВЕРЬТЕ КОРРЕКТНОСТЬ СРАБАТЫВАНИЯ ДАТЧИКА: убедитесь, что датчик помощи при парковке исправен. Убедитесь в том, что сенсор помощи при парковки установлен заподлицо с рамкой. Проверьте правильность установки сенсора. При необходимости отрегулируйте положение датчика. Обратитесь к разделам " ПРОВЕРКА СИСТЕМЫ АЗИМУТА " и " Проверка системы подъема ". Введите следующий режим диагностики на диагностическом инструменте: стояночная система No PIDS. Нажмите педаль тормоза и поверните педаль коробки передач. (ref-234551-S02843065512006061000000)(ref-234551-S35249965362006061000000)
- E6 ПРОВЕРЬТЕ БАМПЕР НА НАЛИЧИЕ МУСОРА ПРИМЕЧАНИЕ: Убедитесь, что область вокруг автомобиля свободна от всего, что может активировать систему помощи при парковке. ОЧИСТИТЕ задний бампер и датчики водой под высоким давлением. Управляйте системой и убедитесь, что проблема все еще присутствует. Есть ли проблема? Да: перейдите к E7. Нет: система работает правильно в это время. Беспокойство могло быть вызвано грязным или заблокированным датчиком помощи при парковки сброс коды неисправностей.
- E7 ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА ПОМОЩИ ПРИ ПАРКОВКЕ Переместите транспортное средство на открытую площадку, свободную от препятствий. Нажмите в положение ON (вкл). Проверьте расстояние между датчиком помощи при парковке и индикаторами затухания. Убедитесь в том, что показания индикаторов расстояния между ними составляют 255 см (100 дюймов), а индикаторы ослабления - 0,8-1,6 мс? Да: перейдите к E8. Нет: УСТАНОВИТЕ новый датчик ПОМОЩИ ДЛЯ ПАРКОВКИ. ОБРАТИТЕСЬ К разделу " Датчик ПОМОЩИ стояночной автоматики ". (ref-234551-S40635235582006061000000)
- E8 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ Отсоедините разъем модуля помощи при парковке. Проверьте наличие: коррозия вытолкнула штырьки Подключите разъем модуля поддержки парковки и убедитесь, что он правильно сидит. Управляйте системой и убедитесь в том, что проблема все еще присутствует. Есть ли проблема? УСТАНОВИТЕ новый модуль помощи при стоянке. ОБРАТИТЕСЬ К разделу " Модуль ПОМОЩИ ДЛЯ ПАРКОВКИ ". ОЧИСТИТЕ ДТС. ПОВТОРИТЕ проблему самодиагностики. ВЫПОЛНИТЕ ТЕСТ Может корректно проверить соединение диагностического инструмента или проверьте исправность во время нет. система работает. (ref-234551-S22468821882006061000000)
