Диаграмма симптомов
| Состояние | Возможные источники | Действие |
|---|---|---|
| Обе фары не работают | Выключатель фар. Схемы. | Перейдите к " диагностический тест A ". (ref-193020-S40985818332005092300000) |
| Низкие лучи не работают | Схемотехника. | ВОССТАНОВИТЕ цепь 13 (РД / БК), ПРОВЕРЬТЕ работоспособность системы. |
| Высокие лучи не работают | Схемотехника. Реле дальнего света. Многофункциональный выключатель. | Перейдите к " диагностический тест B ". (ref-193020-S26985612662005092300000) |
| Одна фара ближнего света не работает | Реле разряда высокой интенсивности (HID). Схемотехника. | Перейдите к " диагностический тест C ". (ref-193020-S26051697142005092300000) |
| Одна фара дальнего света не работает | Схемотехника. | ИЗМЕРЬТЕ сопротивление между правой фарой дальнего света C1040-2 или левой фарой дальнего света хтагx1-2, цепь 1205 (БК), стороной жгута и землей. Если сопротивление меньше 5 Ом, ОТРЕМОНТИРУЙТЕ цепь 12 (LG / Bk).ИСПЫТАЙТЕ систему на нормальную работу. При сопротивлении не менее 5ом ПРОИЗВЕДИТЕ ПРОВЕРКУ системы на нормализацию работы. C1020 |
| Фары горят постоянно | Схемотехника. Реле дальнего света. Высокоинтенсивное разрядное (HID) реле. Выключатель фары. Многофункциональный переключатель. Модуль безопасности автомобиля. | Перейдите к " диагностический тест D ". (ref-193020-S32142019622005092300000) |
| Функция flash-to-pass не работает | Схемотехника Многофункциональный переключатель. | ИЗМЕРЬТЕ напряжение между многофункциональным переключателем C202c-8, цепью 196 (DB / Og), стороной жгута и землей. Если напряжение больше 10 вольт, УСТАНОВИТЕ новый многофункциональный переключатель. СМ. " СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ ". ПРОВЕРЬТЕ систему на нормальную работу. При напряжении меньше 10 вольтов, ВОССТАНОВИТЕ цепь 196 (Дб / Ог). ПРОТЕСТИРУЙТЕ СИСТЕМУ на нормальное функционирование. (ref-193001) |
СХЕМА СИМПТОМОВ
Схема №3
Схема №4
Схема №5
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Индекс расшифровки кодов ошибок модуля безопасности транспортного средства
| DTC | Описание | Источник | Действие |
|---|---|---|---|
| B1342 | Неисправность блока управления (ЭБУ) | Модуль безопасности транспортного средства | Обратитесь к разделу " КОММУНИКАЦИОННАЯ СЕТЬ МОДУЛЯ ". (ref-193023) |
| B1695 | Autolamp On цепь отказ (Отказ автоматического включения лампы) | Модуль безопасности транспортного средства | Перейдите к " диагностический тест F ". (ref-193020-S33397483552005092300000) |
| B1792 | Входная цепь датчика автоматического усилителя замыкается на батарею и размыкается | Модуль безопасности транспортного средства | Перейдите к " диагностический тест F ". (ref-193020-S33397483552005092300000) |
| B1793 | Входная цепь датчика автоматического усилителя замыкается на массу | Модуль безопасности транспортного средства | Перейдите к " диагностический тест E ". (ref-193020-S38358929392005092300000) |
| B2661 | Релейный выход Parklamp с коротким замыканием на vbatt | Модуль безопасности транспортного средства | Если стояночные огни горят постоянно, перейдите к " диагностический тест P ". Если парковочные огни не горят непрерывно, УСТАНОВИТЕ новый модуль безопасности автомобиля. СМ. " КОММУНИКАЦИОННАЯ СЕТЬ МОДУЛЯ ". (ref-193020-S31821832662005092300000)(ref-193023) |
| B2662 | Размыкание релейного выхода Parklamp | Модуль безопасности транспортного средства | Перейдите к " диагностический тест N ". (ref-193020-S27902373672005092300000) |
| B2263 | Выход реле фары короткий к vbatt | Модуль безопасности транспортного средства | Если фары горят постоянно, перейдите к " ТОЧЕЧНОМУ ИСПЫТАНИЮ D ". Если лампы не горят непрерывно, УСТАНОВИТЕ новый модуль безопасности транспортного средства. СМ. " КОММУНИКАЦИОННАЯ СЕТЬ МОДУЛЯ ". (ref-193020-S32142019622005092300000)(ref-193023) |
| B2664 | Выход реле фары обрыв цепи или короткое замыкание на Vbatt | Модуль безопасности транспортного средства | Перейдите к " диагностический тест G ". (ref-193020-S26288504822005092300000) |
ИНДЕКС расшифровка кодов ошибок МОДУЛЯ БЕЗОПАСНОСТИ ТРАНСПОРТНОГО СРЕДСТВА.
| Состояние | Возможные источники | Действие |
|---|---|---|
| Нет связи с модулем безопасности транспортного средства | Схемотехника. Модуль безопасности транспортного средства. | См. раздел " СЕТЬ СВЯЗИ МОДУЛЯ ". (ref-193023) |
| Автолампы не работают | Схемотехника. Выключатель фар. Датчик фотоэлементов. Модуль безопасности автомобиля. | Перейдите к " диагностический тест E ". (ref-193020-S38358929392005092300000) |
| Автолампы включены постоянно | Схемотехника. Датчик фотоэлемента. Модуль безопасности транспортного средства. | Перейдите к " диагностический тест F ". (ref-193020-S33397483552005092300000) |
| Временная задержка автоматического усилителя не работает | Модуль безопасности транспортного средства. | УСТАНОВИТЕ новый модуль безопасности транспортного средства. См. раздел " СЕТЬ СВЯЗИ МОДУЛЯ ". (ref-193023) |
| Автолампы работают, но стояночные, задние или лицензионные фонари не работают | Схемотехника. Модуль безопасности транспортного средства. | Перейдите к " диагностический тест N ". (ref-193020-S27902373672005092300000) |
СХЕМА СИМПТОМОВ
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
| Состояние | Возможные источники | Действие |
|---|---|---|
| Стопорные лампы не работают | Переключатель положения педали тормоза (Bpp). | Перейдите к " диагностический тест H ". (ref-193020-S25004104602005092300000) |
| Один или несколько стоп-сигналов не работают | Схема. Многофункциональный выключатель. | Перейдите к " диагностический тест I ". (ref-193020-S18378008322005092300000) |
| Фиксаторы постоянно включены | Схема. Выключатель положения педали тормоза (БПП). Многофункциональный переключатель. | Перейдите к " диагностический тест J ". (ref-193020-S13278506152005092300000) |
СХЕМА СИМПТОМОВ
Схема №20
Схема №21

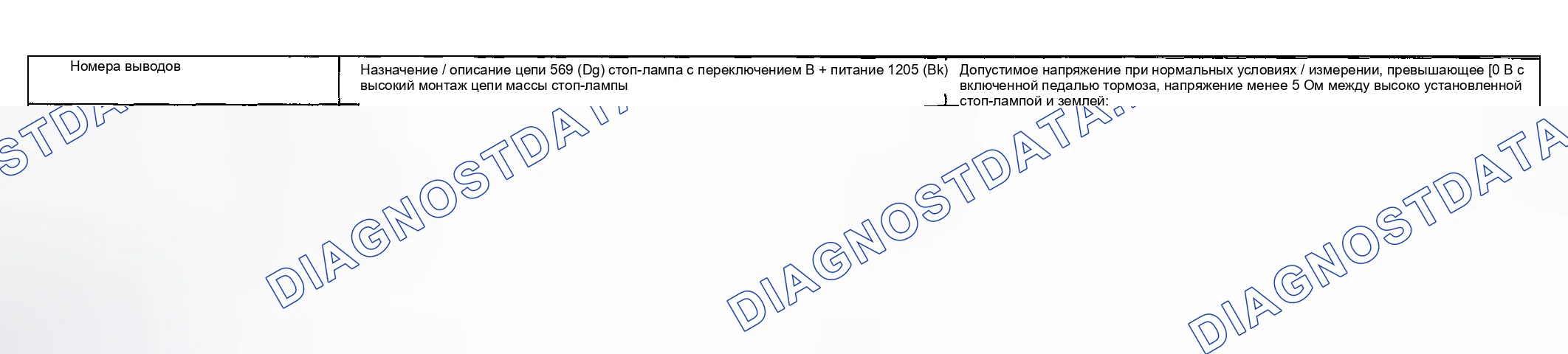

Схема №22
Схема №23
Схема №24
Схема №25
| Состояние | Возможные источники | Действие |
|---|---|---|
| Лампы поворотников не работают | Схемотехника. Многофункциональный переключатель. Электронная мигалка. | Перейдите к " диагностический тест K ". (ref-193020-S41723489152005092300000) |
| Сигнальные лампы поворота всегда горят | Многофункциональный выключатель. | УСТАНОВИТЕ новый МФИ в соответствии с разделом " РУЛЕВАЯ СИСТЕМА ". (ref-193001) |
| Один поворотник / сигнальный огонь не работает | Схема. Многофункциональный выключатель. | Если при включенном аварийном выключателе лампа не работает, но исправно срабатывает при включённом сигнале поворота, УСТАНОВИТЕ новый многофункциональный выключатель. ОБРАТИТЕСЬ к " СИСТЕМЕ УПРАВЛЕНИЯ ". ПРОВЕРЬТЕ систему на нормальную работу. Если лампа неработоспособна, когда включен аварийный выключатель, но правильно срабатывает, то УСТАНОВИТЕ другой многофункциональный переключатель. (ref-193001)(ref-193001)(ref-193020-S32268062872005092300000) |
| Всегда горит один сигнал поворота / сигнальная лампа | Схема. Многофункциональный выключатель. | Если лампа мигает постоянно, то УСТАНОВИТЕ новый многофункциональный выключатель. ПРОВЕРЬТЕ исправность работы системы. ОТКЛЮЧИТЕ МФК. Если лампочка не продолжает гореть - УСТАНОВИТЕ другой многофункциональный переключатель. См. раздел " СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ ". ВЫПОЛНИТЕ ПРОВЕРКУ НОРМАЛЬНОЙ РАБОТЫ системы. При продолжении загорания лампы произведите РЕМОНТ цепи 2 (Шо / Фу) (ПРАВАЯ поворотная лампа) или цепи 3 (ШАССИ / Шп) для штатной работы системы контроля. (ref-193001) |
| Аварийные лампы не работают/всегда горят | Схемотехника. Многофункциональный переключатель. Электронная мигалка. | Если сигнальные лампы постоянно горят, УСТАНОВИТЕ новый многофункциональный выключатель (СМ. " СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ "), а при неработающих сигнальных лампах перейдите к разделу " диагностический тест M ". (ref-193001)(ref-193020-S01262316762005092300000) |
СХЕМА СИМПТОМОВ
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
| Состояние | Возможные источники | Действие |
|---|---|---|
| Автолампы работают, но стояночные, задние или лицензионные фонари не работают | Схемотехника. Модуль безопасности транспортного средства. | Перейдите к " диагностический тест N ". (ref-193020-S27902373672005092300000) |
| Один или несколько парковочных, задних или лицензионных фонарей не работают | Схема. Выключатель фар. | Перейдите к " диагностический тест O ". (ref-193020-S31793722322005092300000) |
| Постоянно горит стояночный, задний или лицензионный фонари | Схемотехника. Выключатель фар. Модуль безопасности автомобиля. | Перейдите к " диагностический тест P ". (ref-193020-S31821832662005092300000) |
СХЕМА СИМПТОМОВ
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
| Состояние | Возможные источники | Действие |
|---|---|---|
| Противотуманные фары не работают | Схемотехника. Реле противотуманных фар. Выключатель фар. | Перейдите к " диагностический тест Q ". (ref-193020-S30479004512005092300000) |
| Индивидуальная противотуманная фара не работает | Схемотехника. | ИЗМЕРЬТЕ сопротивление между неработающей противотуманной лампой 162-2 (лампа ПРАВАЯ) или 152-2. (Лампа левая), цепью 1205 (БК), стороной жгута и землей. Если сопротивление менее 5 Ом - цепь РЕМОНТ 478 (Тн / Ог).проверка системы на нормальную работу. При сопротивлении не менее 5 МО м - цепь РЕМОНТНЫЙ 1205. |
| Противотуманные фары включены постоянно | Схемотехника. Реле противотуманных фар. Выключатель фар. | Перейдите к " диагностический тест R ". (ref-193020-S34408125922005092300000) |
СХЕМА СИМПТОМОВ
Схема №48
Схема №49
Схема №50
Схема №51
Схема №52
Схема №53
| Состояние | Возможные источники | Действие |
|---|---|---|
| Лампы заднего хода не работают | Схема. Цифровой датчик диапазона передачи (Tr). | Перейдите к " диагностический тест S ". (ref-193020-S33995172902005092300000) |
| Индивидуальная лампа заднего хода не работает | Схемотехника. | ИЗМЕРЬТЕ сопротивление между левой реверсивной лампой C451-1 или правой реверсивной светильником хтагx1-1, цепь 1205 (БК), стороной жгута и землей. Если сопротивление меньше 5 Ом, ВОССТАНОВИТЕ цепь 140 (БАК / ПК). ИСПЫТАЙТЕ систему на нормальную работу. При сопротивлении не менее 5 МО м, ОТРЕМОНТИРУЙТЕ цепь 125 (Бк). C461 |
| Фонари заднего хода горят постоянно | Схема. Цифровой датчик диапазона передачи (Tr). | ОТСОЕДИНИТЕ датчик Tr. Если лампы заднего хода продолжают гореть, ТО схему 140 (БК / ПК) РЕМОНТ. ПРОВЕРЬТЕ систему на нормальную работу; если лампочки заднего хода не продолжают светиться - УСТАНОВИТЕ новый датчик T-R. СМ. Раздел 307-01. ИСПЫТАЙТЕ систему для нормальной работы. |
СХЕМА СИМПТОМОВ
Схема №54
Схема №55
Схема №56
Схема №57
| Состояние | Возможные источники | Действие |
|---|---|---|
| Лампы прицепа не работают | Схемотехника. | ИЗМЕРЬТЕ сопротивление между буксировочным устройством прицепа C439-1 (4-контактный разъем), цепью 206 (Wh), стороной жгута и землей или между буксирным устройством трейлера хтагх1-2 (7-контактный соединитель), схемой 206 (W H- сторона жгута) и землей. Если сопротивление менее 5 Ом, ОТПРАВЬТЕ прицеп в авторизованный центр по ремонту кемперов / прицепов. ИСПЫТАЙТЕ систему для нормальной работы. C473 |
| Лампы прицепа не работают - стояночные лампы | Схема. Реле. | Перейдите к " диагностический тест T ". (ref-193020-S18427255802005092300000) |
| Лампы прицепа не работают - лампы заднего хода | Схема. Реле. | Перейдите к " диагностический тест U ". (ref-193020-S06786416872005092300000) |
| Индивидуальная лампа прицепа не работает | Схема. Реле. | Если отдельный стояночный огонь прицепа не работает, ОТПРАВЬТЕ прицеп в авторизованный центр по ремонту кемперов / трейлеров. (ref-193020-S38992115772005092300000) |
| Лампы прицепа горят постоянно | Схема. Реле. | Перейдите к " диагностический тест W ". (ref-193020-S33659365392005092300000) |
| Не работает зарядка аккумулятора прицепа | Схема. Реле. | Перейдите к " диагностический тест X ". (ref-193020-S02953399092005092300000) |
| Электрические тормоза прицепа не работают/работают неправильно | Схемотехника. Реле. Прицеп буксировочный электронный контроллер тормозов. | Перейдите к " диагностический тест Y ". (ref-193020-S35772158782005092300000) |
СХЕМА СИМПТОМОВ
Схема №58
Схема №59
Схема №60
Схема №61
Схема №62
Схема №63
Схема №64
Схема №65
Схема №66

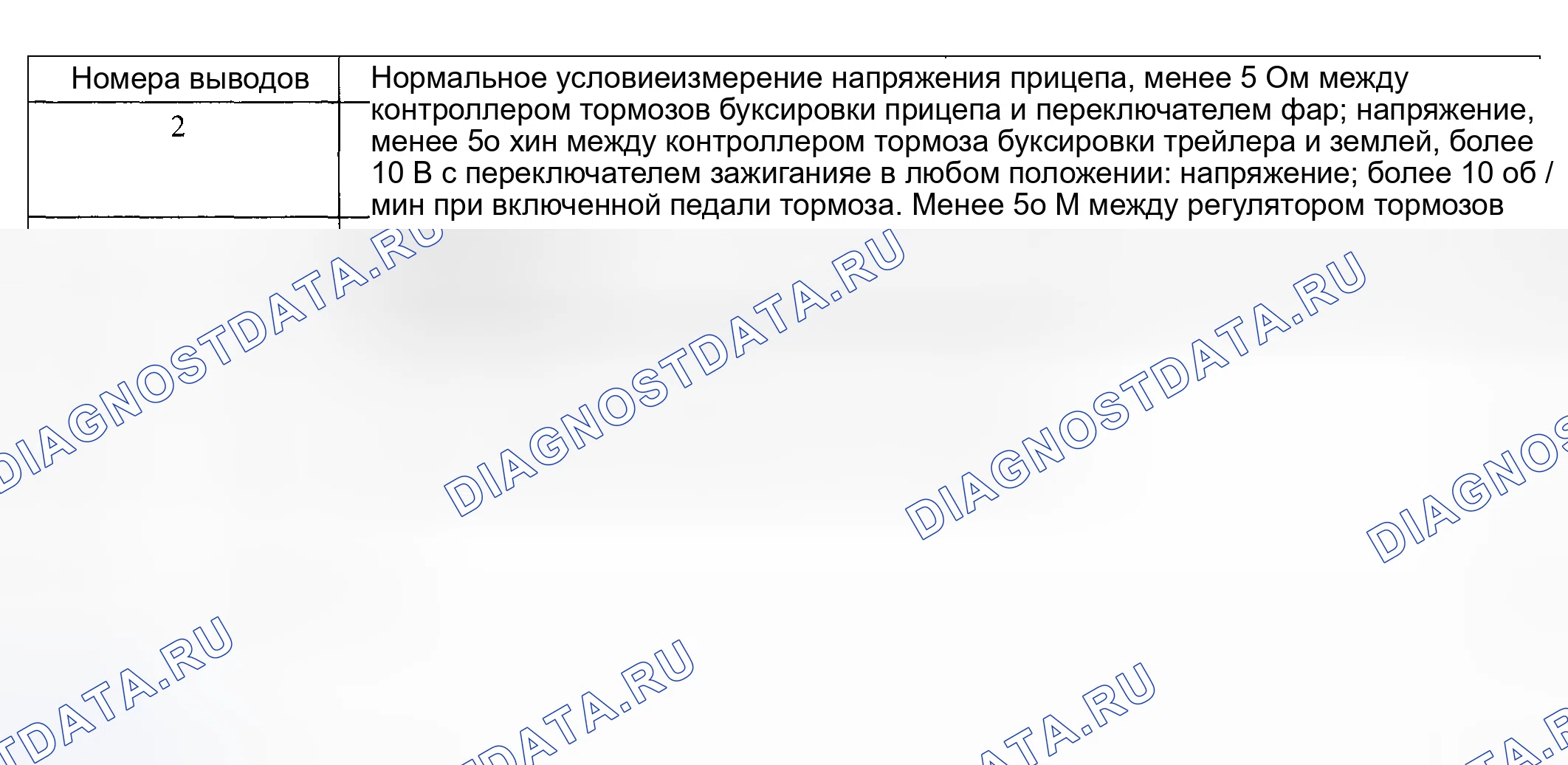

Схема №67
| Состояние | Возможные источники | Действие |
|---|---|---|
| Дневные ходовые огни не работают | Центральный блок предохранителей и реле (Cjb) с предохранителем 8 (5A). Электрическая схема. Модуль дневных ходовых огней (DRL). | Перейдите к " диагностический тест Z ". (ref-193020-S10501016652005092300000) |
| Дневные ходовые огни (DRL) включены при включенном стояночном тормозе | Электрическая схема. Выключатель стояночного тормоза. Модуль DRL. | ПОВЕРНИТЕ переключатель зажигания в положение ВКЛ. ВКЛЮЧАЙТЕ и ОТПУСКАЙТЕ стояночный тормоз, наблюдая за индикатором предупреждения о торможении. Если индикатор предупреждения о стояночном тормозе работает правильно, УСТАНОВИТЕ новый модуль DRL. ОБРАТИТЕСЬ К РАЗДЕЛУ " ДНЕВНАЯ ХОДОВАЯ ЛАМПА (ДРЕЛЬ) ".ПРОВЕРЬТЕ СИСТЕМУ на предмет нормальной работы. При неправильной работе индикатора предупреждения об стояночных тормозах обратитесь к разделу " ИНФОРМАЦИЯ, измерители и устройства оповещения " для диагностики стояночного тормоза. (ref-193020-S19997329402005092300000)(ref-193017) |
| Дневные ходовые огни (DRL) горят при выключенном выключателе зажигания | Схема. Модуль DRL. | ПОВЕРНИТЕ переключатель зажигания в положение ВЫКЛ. ИЗМЕРЬТЕ напряжение между модулем DRL C1030-3, цепью 932 (Gy / Wh), стороной жгута и землей. Если напряжение больше 10 вольт, восстановите цепь 932. ИСПЫТАЙТЕ систему на нормальную работу. При напряжении примерно 0 вольт установите новый модуль DRL. СМ. " ДНЕВНАЯ ХОДОВАЯ ЛАМПА (МОДУЛЬ ДЛЯ ИСПЫТАНИЯ) ". (ref-193020-S19997329402005092300000) |
| Дневные ходовые огни (DRL) включены, а фары ближнего света - | Схема. Модуль DRL. | ИЗМЕРЬТЕ напряжение между выключателем фары C1030-1, цепью 13 (РД / БК), стороной жгута и землей при включенном положении фар. Если напряжение больше 10 вольт, УСТАНОВИТЕ новый модуль DRL. СМ. " МОДУЛЬ ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ (ДРЛ) ". ИСПЫТАЙТЕ СИСТЕМУ на нормальную работу. При напряжении меньше 10 Вольт РЕМОНТИРУЙТЕ ЦЕПЬ 13 (Rd / Bk) для нормальной работы СИСТЕМЫ. (ref-193020-S19997329402005092300000) |
СХЕМА СИМПТОМОВ
