Климат-Контроль: Диагностика Honda Odyssey III

Автоматическая система кондиционирования 40 иллюстраций ~20 мин чтения

Как проверить расшифровку кода ошибки по индикатору расшифровки кода ошибки

ПримечаниеПеред поиском и устранением неисправностей системы климат-контроля обратитесь к разделу " Диагностика системы B-CAN, тестовый режим A, поиск и устранение неисправностей " (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ - ДИАГНОСТИКА СИСТЕМЫ B-CAN, ТЕСТОВЫЙ РЕЖИМ A "). (ref-220996-S18207449512006022200000)

Для извлечения расшифровка кода ошибки необходимо запустить функцию самодиагностики. В случае множественных проблем загорятся соответствующие сегменты индикатора. Если одновременно загорятся сегменты индикатора A, C, D, E, F, G, I, L, N и индикатор AUTO, может возникнуть обрыв в общем проводе массы.

Схема №5
Схема №6
  1. Убедитесь, что выключатель зажигания выключен.
  2. Подключите HDS к разъему канала передачи данных (диагностический разъём) (A), расположенному под приборной панелью со стороны водителя.
  3. Включите выключатель зажигания (II).
  4. Выберите расшифровка кода ошибки в меню электрического/климатического контроля кузова HDS.
  5. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки). Если указан расшифровка кода ошибки, перейдите к следующему шагу. Если расшифровка кода ошибки не указан, обратитесь к " УСТРАНЕНИЮ СИМПТОМОВ ". (ref-220983-S18167159592006022200000)
  6. Выключите выключатель зажигания.
  7. Отключите HDS от диагностический разъём.
  8. Выполните процедуру поиска и устранения неисправностей для указанного расшифровка кода ошибки.

Блок климат-контроля имеет функцию самодиагностики цепи связи. Выполните следующие действия для проверки цепи связи.

Схема №7
  1. Выключите, а затем включите (II) выключатель зажигания.
  2. На панели климат-контроля нажмите и удерживайте кнопку ВЫКЛ. Удерживая кнопку ВЫКЛ, нажмите кнопку обогрев стекла заднего окна пять раз в течение 10 секунд. Отпустите кнопку ВЫКЛ. Все светодиоды и сегменты ЖК-индикатора должны мигать три раза. Если ни один из светодиодов или сегментов ЖК-индикатора не мигает, перейдите к панели климат-контроля для устранения неисправностей питания и массы (см. раздел " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ ПАНЕЛИ "). Если один или несколько светодиодов или сегментов ЖК-индикатора не мигают, но ЖК-индикатор не мигает. (ref-220983-S24923434372006022200000)
  3. Выключите, а затем включите (II) выключатель зажигания.
  4. На задней панели климат-контроля нажмите и удерживайте кнопку ВЫКЛ. Удерживая кнопку ВЫКЛ., нажмите заднюю треугольную кнопку Вниз пять раз в течение 10 секунд. Отпустите кнопку ВЫКЛ. Все сегменты ЖК-дисплея должны мигать три раза. Если ни один из сегментов ЖК-дисплея не мигает, перейдите к задней панели климат-контроля питания и массы (см. " УСТРАНЕНИЕ НЕПОЛАДОК В ЦЕПИ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ ЗАДНЕЙ ПАНЕЛИ УПРАВЛЕНИЯ "). Если все или несколько сегментов ЖК-дисплея не мигают, но мигает, по крайней мере один из них мигает. (ref-220983-S06545560092006022200000)
  5. Выключите, а затем включите (II) выключатель зажигания.
  6. На панели климат-контроля нажмите и удерживайте треугольную кнопку вентилятора Up, а затем кнопку OFF. Удерживая обе кнопки, индикатор вентилятора будет освещать сегмент A. Если в системе есть какие-либо проблемы, индикатор вентилятора будет освещать соответствующий сегмент (от B до E). Запишите любые сегменты, которые горят, и перейдите к шагу 7.
  7. Выключите, а затем включите (II) выключатель зажигания.
  8. На задней панели климат-контроля нажмите и удерживайте треугольную кнопку " Вверх " заднего вентилятора, а затем кнопку OFF. Удерживая обе кнопки, индикатор вентилятора будет освещать сегмент A. Если в системе есть какие-либо проблемы, индикатор вентилятора будет освещать соответствующий сегмент (от B до E). Если ни один сегмент, кроме сегмента A, не горит ни в панели климат-контроля, ни в задней панели климат-контроля, схема связи в порядке. Если любой сегмент, кроме сегмента A, запишите сегменты и затем переходите к шагу 9.
  9. Блок управления микроклиматом и система управления микроклиматом (см. блок управления микроклиматом) Система управления микроклиматом (см. блок управления климатом) Система управления климатом (см. блок управления климатом) Система управления климатом (см. панель управления климатом) Система управления климатом (см. панель управления климатом) Система управления климатом (см. панель управления климатом) Система управления климатом (см. панель управления климатом) Система управления климатом (см. панель управления климатом) IG2 IG2 IG2 (ref-220983-S03206709152006022200000)(ref-220983-S24923434372006022200000)(ref-220983-S06545560092006022200000)(ref-220983-S24923434372006022200000)(ref-220983-S12955174492006022200000)(ref-220983-S12955174492006022200000)(ref-220983-S12955174492006022200000)(ref-220983-S12955174492006022200000)

Блок климат-контроля имеет функцию самодиагностики цепи связи. Выполните следующие действия для проверки цепи связи.

Схема №8

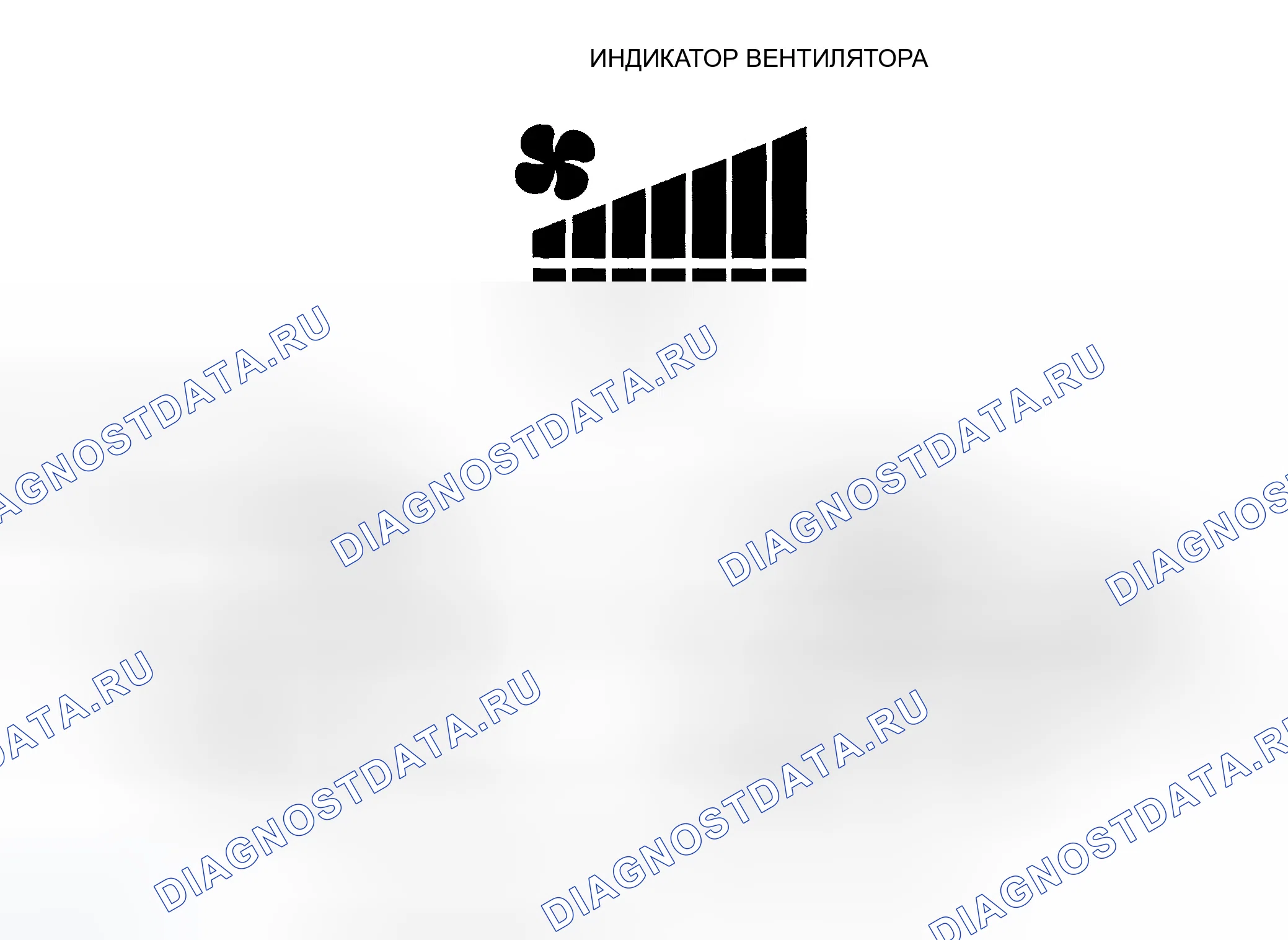

Схема №9
  1. Выключите, а затем включите (II) выключатель зажигания.
  2. На панели климат-контроля нажмите и удерживайте кнопку ВЫКЛ. Удерживая кнопку ВЫКЛ, нажмите кнопку обогрев стекла заднего окна пять раз в течение 10 секунд. Отпустите кнопку ВЫКЛ. Все светодиоды и сегменты ЖК-индикатора должны мигать три раза. Если ни один из светодиодов или сегментов ЖК-индикатора не мигает, перейдите к панели климат-контроля для устранения неисправностей питания и массы (см. раздел " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ ПАНЕЛИ "). Если один или несколько светодиодов или сегментов ЖК-индикатора не мигают, но ЖК-индикатор не мигает. (ref-220983-S24923434372006022200000)
  3. Выключите, а затем включите (II) выключатель зажигания.
  4. На задней панели климат-контроля нажмите и удерживайте треугольную кнопку вентилятора Up, а затем кнопку OFF. Удерживая обе кнопки, индикатор вентилятора будет освещать сегмент A. Если в системе есть какие-либо проблемы, индикатор вентилятора будет освещать соответствующий сегмент (от B до E). Запишите любые сегменты, которые светятся, и перейдите к шагу 5.
  5. Выключите, а затем включите (II) выключатель зажигания.
  6. На задней панели климат-контроля установите заднюю панель управления вентилятором в положение OFF. Задняя панель управления температурой - в положение Max Cool, а задняя панель управления - в положение Vent.
  7. Включите выключатель зажигания (II), а затем нажмите заднюю кнопку управления пять раз в течение 10 секунд. Задний индикатор управления выключится, а затем запустится функция самодиагностики цепи связи. Задний индикатор управления моргнет, чтобы указать на какие-либо проблемы. Если ни один сегмент, кроме сегмента А, не мигает в панели климат-контроля и задний индикатор климат-контроля, схема связи в порядке. Если любой сегмент, кроме сегмента А, и / или задний индикатор управления мигает, запишите сегменты и / или мигает, чтобы перейти к шагу 8.
  8. Блок управления микроклиматом и система управления микроклиматом На задней панели управления системой управления микроклиматом На задней панели управления системой управления климатом На задней панели управления системой управления климатом На задней панели управления климатом На задней панели управления системой управления климатом На передней панели управления климатом На задней панели управления системой управления климатом На задней панели управления и На задней панели управления климатом (На задней панели управления климатом На задней панели управления) На задней панели управления климатом На задней панели управления Неисправен. IG2 IG2 IG2 (ref-220983-S36159938892006022200000)(ref-220983-S24923434372006022200000)(ref-220983-S06545560092006022200000)(ref-220983-S24923434372006022200000)(ref-220983-S12955174492006022200000)(ref-220983-S12955174492006022200000)(ref-220983-S12955174492006022200000)(ref-220983-S12955174492006022200000)

Блок климат-контроля имеет режим, который отображает входные сигналы датчиков, которые он получает. Этот режим показывает, что блок климат-контроля получает от каждого из датчиков, по одному, и он может помочь вам определить, неисправен ли датчик.

Индекс устранения неполадок расшифровки кода ошибки

DTCЭлемент или симптом обнаруженияECUТип расшифровка кода ошибки
расшифровка кода ошибки B1200: ОШИБКА ЛИНИИ ШИНЫ СВЯЗИ Ошибка линии шины связиБлок климат-контроляПотеря связи
B1202 Внутренняя ошибка блока климат-контроляБлок климат-контроляВнутренняя ошибка
B1205 Блок климат-контроля потерял связь с модулем управления датчиком (сообщение VSP/NE)Блок климат-контроляПотеря связи
B1206 Блок климат-контроля потерял связь с модулем управления датчиком (сообщение ENGTEMP)Блок климат-контроляПотеря связи
B1207 Блок климат-контроля потерял связь с модулем управления датчиком (сообщение ILLUMI)Блок климат-контроляПотеря связи
B1221 Обрыв в цепи двигателя управления задним режимомЗадний блок климат-контроляОшибка сигнала
B1222 Короткое замыкание в цепи двигателя управления задним режимомЗадний блок климат-контроляОшибка сигнала
B1223 Проблема в цепи двигателя заднего вентилятораЗадний блок климат-контроляОшибка сигнала
B1224 Короткое замыкание в цепи датчика температуры заднего салона автомобиля (с задним климат-контролем)Задний блок климат-контроляОшибка сигнала
B1225 Обрыв в цепи датчика температуры автомобиляБлок климат-контроляОшибка сигнала
B1226 Короткое замыкание в цепи датчика температуры автомобиляБлок климат-контроляОшибка сигнала
B1227 Обрыв в цепи датчика температуры наружного воздухаБлок климат-контроляОшибка сигнала
B1228 Короткое замыкание в цепи датчика температуры наружного воздухаБлок климат-контроляОшибка сигнала
B1229 Обрыв в цепи датчика солнечного светаБлок климат-контроляОшибка сигнала
B1230 Короткое замыкание в цепи датчика солнечного светаБлок климат-контроляОшибка сигнала
B1231 Обрыв в цепи датчика температуры испарителяБлок климат-контроляОшибка сигнала
B1232 Короткое замыкание в цепи датчика температуры испарителяБлок климат-контроляОшибка сигнала

ИНДЕКС ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ расшифровка кода ошибки (1 ИЗ 2)

DTCЭлемент или симптом обнаруженияECUТип расшифровка кода ошибки
B1233 Обрыв в цепи двигателя управления воздушной смесью водителяБлок климат-контроляОшибка сигнала
B1234 Короткое замыкание в цепи двигателя управления смешиванием воздуха водителяБлок климат-контроляОшибка сигнала
B1235 Проблема в рычажном механизме управления воздушной смесью водителя, двери или двигателяБлок климат-контроляОшибка сигнала
B1236 Обрыв в цепи двигателя контроля воздушной смеси пассажираБлок климат-контроляОшибка сигнала
B1237 Короткое замыкание в цепи двигателя контроля воздушной смеси пассажираБлок климат-контроляОшибка сигнала
B1238 Проблема в рычажном механизме управления воздушной смесью, двери или двигателе пассажираБлок климат-контроляОшибка сигнала
B1239 Обрыв или короткое замыкание в цепи двигателя управления режимомБлок климат-контроляОшибка сигнала
B1240 Проблема в рычажном механизме управления режимом, дверях или двигателеБлок климат-контроляОшибка сигнала
B1241 Проблема в цепи двигателя воздуходувкиБлок климат-контроляОшибка сигнала
B1244 Обрыв в цепи двигателя управления подачей воздуха сзадиЗадний блок климат-контроляОшибка сигнала
B1245 Короткое замыкание в цепи двигателя управления подачей воздуха сзадиЗадний блок климат-контроляОшибка сигнала
B1246 Проблема в задней рычажной передаче управления воздушной смесью, двери или двигателеЗадний блок климат-контроляОшибка сигнала
B1248 Проблема в рычажном механизме управления задним режимом, дверях или двигателеЗадний блок климат-контроляОшибка сигнала
B1249 Обрыв в цепи датчика температуры заднего салона автомобиля (с задним климат-контролем)Задний блок климат-контроляОшибка сигнала

ИНДЕКС УСТРАНЕНИЯ НЕПОЛАДОК расшифровка кода ошибки (2 ИЗ 2)

Индекс устранения симптомов

ПризнакДиагностическая процедураТакже проверьте наличие
Двери управления рециркуляцией не меняются между свежими и рециркуляционнымиПоиск и устранение неисправностей в цепи двигателя управления рециркуляцией (см. раздел " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В ЦЕПИ ДВИГАТЕЛЯ УПРАВЛЕНИЯ РЕЦИРКУЛЯЦИЕЙ ") (ref-220983-S39957728312006022200000)Распределительные устройства ОВКВ (см. " ПРОВЕРКА коды неисправностей С ПОМОЩЬЮ HDS ") Перегоревший предохранитель № 30 (10 A) в предохранителе / коробке реле под приборной панелью водителя Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Голосовая связь не работаетНвг. Поиск и устранение неисправностей в Лс (см. " Поиск и устранение неисправностей в Лс Нвг ") (ref-220983-S02892425182006022200000)ПТК ОВКВ (см. " ПРОВЕРКА НА НАЛИЧИЕ коды неисправностей С HDS ") Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Панель климат-контроля не работаетПоиск и устранение неисправностей цепей питания и массы панели климат-контроля (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЦЕПЕЙ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ ПАНЕЛИ КЛИМАТ-КОНТРОЛЯ ") (ref-220983-S24923434372006022200000)Плохое масса при G504 Чистота и герметичность всех разъемов
Задняя панель управления не работаетПоиск и устранение неисправностей цепи питания и массы задней панели управления (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЦЕПИ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ ЗАДНЕЙ ПАНЕЛИ УПРАВЛЕНИЯ ") (ref-220983-S06545560092006022200000)Плохое масса при G601 Чистота и герметичность всех разъемов
Вентиляторы, нагреватели и кондиционеры не работаютПоиск и устранение неисправностей цепей питания и массы блока климат-контроля (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЦЕПЕЙ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ БЛОКА КЛИМАТ-КОНТРОЛЯ ") (ref-220983-S00399482322006022200000)ПТК ОВКВ (см. " ПРОВЕРКА коды неисправностей С HDS ") Перегорел предохранитель № 30 (10 А) в предохранителе / коробке реле под приборной панелью водителя Плохое масса при G504 Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Задняя воздуходувка, органы управления задним отопителем и задний кондиционер не работаютПоиск и устранение неисправностей цепи питания и массы заднего блока управления (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЦЕПИ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ ЗАДНЕГО БЛОКА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ ") (ref-220983-S04288401652006022200000)ПТК ОВКВ (см. " ПРОВЕРКА коды неисправностей С HDS "). Перегорел предохранитель № 30 (10 A) в предохранителе / релейной коробке под приборной панелью водителя Плохое масса при G652 Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Оба вентилятора не работают на низкой скорости при включенном кондиционере (но компрессор кондиционера работает при включенном кондиционере)Поиск и устранение неисправностей в низкоскоростной цепи радиатора и вентилятора конденсатора кондиционера (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В НИЗКОСКОРОСТНОЙ ЦЕПИ РАДИАТОРА И ВЕНТИЛЯТОРА КОНДЕНСАТОРА КОНДИЦИОНЕРА ") (ref-220982-S28651614662006022200000)Распределительные устройства ОВКВ (см. " ПРОВЕРКА коды неисправностей С HDS ") Перегорел предохранитель № 9 (30 А) в подкапотной коробке предохранителей / реле и № 30 (10 А) в нижней коробке предохранителей / реле водителя Плохое масса при G301 Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Вентилятор конденсатора кондиционера не работает на высокой скорости (но оба вентилятора работают на низкой скорости, а компрессор кондиционера работает с включенным кондиционером)Поиск и устранение неисправностей в быстродействующей цепи вентилятора конденсатора кондиционера (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В БЫСТРОДЕЙСТВУЮЩЕЙ ЦЕПИ ВЕНТИЛЯТОРА РАДИАТОРА И КОНДЕНСАТОРА КОНДИЦИОНЕРА ") (ref-220982-S41657287362006022200000)ПТК ОВКВ (см. " ПРОВЕРКА коды неисправностей С HDS ") Перегорел предохранитель № 30 (10 А) в предохранителе / коробке реле под приборной панелью водителя Плохое масса при G201 Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Оба вентилятора не работают на высокой скорости с включенным кондиционером (но оба вентилятора работают на низкой скорости, а компрессор кондиционера работает с включенным кондиционером)Поиск и устранение неисправностей в высокоскоростной цепи радиатора и вентилятора конденсатора кондиционера (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В ВЫСОКОСКОРОСТНОЙ ЦЕПИ РАДИАТОРА И ВЕНТИЛЯТОРА КОНДЕНСАТОРА КОНДИЦИОНЕРА ") (ref-220982-S41657287362006022200000)ПТК ОВКВ (см. " ПРОВЕРКА НА НАЛИЧИЕ коды неисправностей С HDS ") Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Муфта компрессора кондиционера не включена (но оба вентилятора работают при включенном кондиционере)Поиск и устранение неисправностей цепи сцепления компрессора переменного тока (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЦЕПИ СЦЕПЛЕНИЯ КОМПРЕССОРА ПЕРЕМЕННОГО ТОКА ") (ref-220982-S09906979272006022200000)Распределительные устройства ОВКВ (см. " ПРОВЕРКА коды неисправностей С HDS ") Перегорел предохранитель № 12 (7,5 А) в подкапотной коробке предохранителей / реле и № 30 (10 А) в нижней коробке предохранителей / реле водителя Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
Система кондиционирования не включается (не работают и вентиляторы, и компрессор кондиционера); обогреватель в порядкеПоиск и устранение неисправностей цепи реле давления A / C (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЦЕПИ РЕЛЕ ДАВЛЕНИЯ A / C ") (ref-220983-S32399113822006022200000)Кузов коды неисправностей in B-CAN система Diagnostics проверка Mode A поиск неисправностей (see " поиск неисправностей - B-CAN система режим диагностического теста A ") Кондиционирование коды неисправностей (see " CHECKING FOR коды неисправностей с THE HDS ") Чистота и герметичность всех разъемов (ref-220996-S18207449512006022200000)(ref-220983-S12126565652006022200000)
Вентилятор вентилятора работает медленнее, чем ожидалось в холодную погодуТемпература охлаждающей жидкости Устранение неисправностей: низкое напряжение цепи датчика 1 температура охлаждающей жидкости (см. " расшифровка кода ошибки P0117: температура охлаждающей жидкости датчик 1 низкий уровень в цепи напряжение "), высокое напряжение цепи датчика 1 температура охлаждающей жидкости (см. " расшифровка кода ошибки P0118: температура охлаждающей жидкости датчик 1 высокий уровень в цепи напряжение ") ПРИМЕЧАНИЕ: для воздуходувки нормально работать медленно до тех пор, пока температура охлаждающей жидкости двигателя не начнет расти, если воздуходувка продолжает медленно работать в течение ненормального времени. (ref-220946-S07568494042006022100000)(ref-220946-S40512617342006022100000)Датчики силового агрегата (см. " ОБЩИЕ СВЕДЕНИЯ ОБ УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ ") (ref-220945-S11665154802006022100000)
Оба вентилятора работают на высокой скорости все время при включенном кондиционереПоиск и устранение неисправностей в высокоскоростной цепи радиатора и вентилятора конденсатора кондиционера (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В ВЫСОКОСКОРОСТНОЙ ЦЕПИ РАДИАТОРА И ВЕНТИЛЯТОРА КОНДЕНСАТОРА КОНДИЦИОНЕРА ") (ref-220982-S41657287362006022200000)ПТК ОВКВ (см. " ПРОВЕРКА НА НАЛИЧИЕ коды неисправностей С HDS ") Чистота и герметичность всех разъемов (ref-220983-S12126565652006022200000)
NOTE
Нормально, что воздуходувка работает медленно, пока температура охлаждающей жидкости двигателя не начнет повышаться. Если вентилятор продолжает работать медленно в течение ненормального периода времени, продолжайте устранять проблему.

ИНДЕКС УСТРАНЕНИЯ СИМПТОМОВ

DTC

DTCОписание
расшифровка кода ошибки B1225 или индикатор расшифровка кода ошибки A и AUTO Обрыв в цепи датчика температуры в автомобиле
расшифровка кода ошибки B1226 или индикатор расшифровка кода ошибки B и AUTO Короткое замыкание в цепи датчика температуры в автомобиле
расшифровка кода ошибки B1227 или индикатор расшифровка кода ошибки C и AUTO Обрыв в цепи датчика температуры наружного воздуха
расшифровка кода ошибки B1228 или индикатор расшифровка кода ошибки D и AUTO Короткое замыкание в цепи датчика температуры наружного воздуха
расшифровка кода ошибки B1229 или индикатор расшифровка кода ошибки E и AUTO Обрыв в цепи датчика солнечного света
расшифровка кода ошибки B1230 или индикатор расшифровка кода ошибки F и AUTO Короткое замыкание в цепи датчика солнечного света
расшифровка кода ошибки B1231 или индикатор расшифровка кода ошибки G и AUTO Обрыв в цепи датчика температуры испарителя
расшифровка кода ошибки B1232 или индикатор расшифровка кода ошибки H и AUTO Короткое замыкание в цепи датчика температуры испарителя
расшифровка кода ошибки B1233 или индикатор расшифровка кода ошибки I и AUTO Обрыв в цепи двигателя управления смешиванием воздуха водителя
расшифровка кода ошибки B1234 или индикатор расшифровка кода ошибки J и AUTO Короткое замыкание в цепи двигателя управления смешиванием воздуха водителя
расшифровка кода ошибки B1235 или индикатор расшифровка кода ошибки K и AUTO Проблема в рычажном механизме, двери или двигателе управления воздушной смесью водителя
расшифровка кода ошибки B1236 или индикатор расшифровка кода ошибки L и AUTO Обрыв в цепи двигателя управления воздушной смесью пассажира
расшифровка кода ошибки B1237 или индикатор расшифровка кода ошибки M и AUTO Короткое замыкание в цепи двигателя управления воздушной смесью пассажира
расшифровка кода ошибки B1238 или индикатор расшифровка кода ошибки N и AUTO Проблема в рычажном механизме, двери или двигателе управления воздушной смесью пассажира
расшифровка кода ошибки B1239 или индикатор расшифровка кода ошибки A Обрыв или короткое замыкание в цепи двигателя управления режимом
расшифровка кода ошибки B1240 или индикатор расшифровка кода ошибки B Проблема в рычажном механизме управления режимами, дверях или двигателе
расшифровка кода ошибки B1241 или индикатор C расшифровка кода ошибки Проблема в цепи двигателя воздуходувки
расшифровка кода ошибки B1249 или индикатор D расшифровка кода ошибки Обрыв в цепи датчика температуры заднего автомобиля (с задним климат-контролем)
расшифровка кода ошибки B1224 или индикатор E расшифровка кода ошибки Короткое замыкание в цепи датчика температуры заднего автомобиля (с задним климат-контролем)
расшифровка кода ошибки B1244 или индикатор F расшифровка кода ошибки Обрыв в цепи двигателя управления смешиванием воздуха сзади
расшифровка кода ошибки B1245 или индикатор G расшифровка кода ошибки Короткое замыкание в цепи двигателя управления задней воздушной смесью
расшифровка кода ошибки B1246 или индикатор H расшифровка кода ошибки Проблема в задней рычажной передаче управления воздушной смесью, двери или двигателе
расшифровка кода ошибки B1221 или индикатор расшифровка кода ошибки I Обрыв в цепи двигателя управления задним режимом
расшифровка кода ошибки B1222 или индикатор J расшифровка кода ошибки Короткое замыкание в цепи двигателя управления задним режимом
расшифровка кода ошибки B1248 или индикатор расшифровка кода ошибки K Проблема в задней рычажной передаче управления режимом, дверях или двигателе
расшифровка кода ошибки B1223 или индикатор расшифровка кода ошибки L Проблема в цепи двигателя заднего вентилятора
расшифровка кода ошибки B1202 Внутренняя ошибка блока климат-контроля
расшифровка кода ошибки B1205 Блок климат-контроля потерял связь с модулем управления датчиком (сообщение VSP/NE)
расшифровка кода ошибки B1206 Потеря связи блока климат-контроля с модулем управления манометром (сообщение ENGTEMP)
расшифровка кода ошибки B1207 Блок климат-контроля потерял связь с модулем управления датчиком (сообщение ILLUMI)

Диагностический индекс кодов неисправностей

Схема №10
Схема №11
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Указано расшифровка кода ошибки B1225 или A и AUTO? ДА - Перейдите к шагу 4. НЕТ - прерывистый отказ, проверьте наличие свободных проводов или плохих соединений в цепи датчика температуры автомобиля.
  4. Выключите выключатель зажигания.
  5. Снимите датчик температуры автомобиля (см. " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ АВТОМОБИЛЯ ") и протестируйте его (см. " ТЕСТ ДАТЧИКА ТЕМПЕРАТУРЫ АВТОМОБИЛЯ "). Тест датчика температуры автомобиля OK? ДА - Перейдите к шагу 6. НЕТ - Замените датчик температуры автомобиля. (ref-220983-S39698933552006022200000)(ref-220983-S10216697172006022200000)
  6. Отсоедините 30P разъем блока климат-контроля.
  7. Проверьте целостность соединения между клеммой № 18 разъема 30P блока климат-контроля и клеммой № 2 разъема 2p датчика температуры в автомобиле. Есть ли целостность? ДА - Переходите к шагу 8. НЕТ - Ремонт разомкнутого провода между блоком климат-контроля и датчиком температуры в автомобиле.
  8. Проверьте целостность цепи между клеммой № 29 разъема 30P блока климат-контроля и клеммой № 1 разъема 2p датчика температуры в автомобиле. Есть ли целостность? ДА - Проверьте наличие свободных проводов или плохих соединений на разъеме 30P блока климат-контроля и на разъеме 2p датчика температуры в автомобиле. Если соединения исправны, замените заведомо исправный блок климат-контроля, а затем перепроверьте. Если симптом / индикация исчезнет, замените оригинальный блок климат-контроля на разомкнутый в автомобиле датчик температуры.
Схема №12
Схема №13
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Отображается ли расшифровка кода ошибки B1226 или B и AUTO? ДА - Перейдите к шагу 4. НЕТ - прерывистый отказ.
  4. Выключите выключатель зажигания.
  5. Снимите датчик температуры автомобиля (см. " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ АВТОМОБИЛЯ ") и протестируйте его (см. " ТЕСТ ДАТЧИКА ТЕМПЕРАТУРЫ АВТОМОБИЛЯ "). Тест датчика температуры автомобиля OK? ДА - Перейдите к шагу 6. НЕТ - Замените датчик температуры автомобиля. (ref-220983-S39698933552006022200000)(ref-220983-S10216697172006022200000)
  6. Отсоедините 30P разъем блока климат-контроля.
  7. Проверьте целостность соединения между клеммой 18 разъема 30P блока климат-контроля и землей кузова. Есть ли целостность? ДА - Отремонтируйте замыкание на массу кузова в проводе между блоком климат-контроля и датчиком температуры в автомобиле. НЕТ - Перейдите к шагу 8.
  8. Проверить целостность цепи между клеммой № 18 и клеммой № 29 разъема 30P блока климат-контроля. Есть ли целостность? ДА - Устранить короткое замыкание в проводах между блоком климат-контроля и датчиком температуры в автомобиле. НЕТ - Заменить заведомо исправный блок климат-контроля, и перепроверить. Если симптом / индикация исчезнет, заменить оригинальный блок климат-контроля.
Схема №14
Схема №15
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Отображается ли расшифровка кода ошибки B1227 или C и AUTO? ДА - Перейдите к шагу 4. НЕТ - Периодический отказ, проверьте наличие свободных проводов или плохих соединений в цепи датчика температуры наружного воздуха.
  4. Выключите выключатель зажигания.
  5. Снимите датчик температуры наружного воздуха (см. раздел " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА ") и протестируйте его (см. раздел " ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА "). Проверка датчика температуры наружного воздуха OK? ДА - Перейдите к шагу 6. НЕТ - Замените датчик температуры наружного воздуха. (ref-220983-S15232022302006022200000)(ref-220983-S00066794612006022200000)
  6. Отсоедините 30P разъем блока климат-контроля.
  7. Проверьте целостность цепи между клеммой № 19 разъема 30P блока климат-контроля и клеммой № 2 разъема 2p датчика температуры наружного воздуха. Есть ли целостность цепи? ДА - Переходите к шагу 8. НЕТ - Ремонт разомкнутого провода между блоком климат-контроля и датчиком температуры наружного воздуха.
  8. Проверьте целостность соединения между клеммой № 29 разъема 30P блока климат-контроля и клеммой № 1 разъема 2p датчика температуры наружного воздуха. Есть ли целостность? ДА - Проверьте наличие ослабленных проводов или некачественных соединений на разъеме 30P блока климат-контроля и на разъеме 2p датчика температуры наружного воздуха. Если соединения исправны, замените заведомо исправный блок климат-контроля и повторите проверку. Если симптом / индикация исчезнет, замените оригинальный блок климат-контроля и датчик температуры. НЕТ - Отремонтируйте обрыв в проводе между проводом.
Схема №16
Схема №17
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Отображается ли расшифровка кода ошибки B1228 или D и AUTO? ДА - Перейдите к шагу 4. НЕТ - прерывистый отказ.
  4. Выключите выключатель зажигания.
  5. Снимите датчик температуры наружного воздуха (см. раздел " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА ") и протестируйте его (см. раздел " ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА "). Проверка датчика температуры наружного воздуха OK? ДА - Перейдите к шагу 6. НЕТ - Замените датчик температуры наружного воздуха. (ref-220983-S15232022302006022200000)(ref-220983-S00066794612006022200000)
  6. Отсоедините 30P разъем блока климат-контроля.
  7. Проверьте целостность соединения между клеммой 19 разъема 30P блока климат-контроля и землей кузова. Есть ли целостность? ДА - Устранить замыкание на массу в проводе между блоком климат-контроля и датчиком температуры наружного воздуха. НЕТ - Перейти к шагу 8.
  8. Проверить целостность цепи между клеммой № 19 и клеммой № 29 разъема 30P блока климат-контроля. Есть ли целостность? ДА - Устранить короткое замыкание в проводах между блоком климат-контроля и датчиком температуры наружного воздуха. НЕТ - Заменить заведомо исправный блок климат-контроля, и перепроверить. Если симптом / индикация исчезнет, заменить оригинальный блок климат-контроля.
Схема №18
Схема №19
Схема №20
Схема №21
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Отображается ли расшифровка кода ошибки B1229 или E и AUTO? ДА - Перейдите к шагу 4. НЕТ - Периодический сбой, проверьте наличие свободных проводов или плохих соединений в цепи датчика солнечного света.
  4. Выключите выключатель зажигания.
  5. Проверьте датчик солнечного света (см. " ПРОВЕРКА ДАТЧИКА СОЛНЕЧНОГО СВЕТА "). Датчик солнечного света в порядке? ДА - Перейдите к шагу 6. НЕТ - Замените датчик солнечного света. (ref-220983-S31588526462006022200000)
  6. Отсоедините разъем датчика солнечного света 5p (с автоматическим освещением) или разъем 2p (без автоматического освещения).
  7. Отсоедините 30P разъем блока климат-контроля.
  8. Проверьте целостность цепи между клеммой № 20 разъема 30P блока климат-контроля и клеммой № 4 разъема 5р датчика солнечного света (при автоматическом освещении) или клеммой № 1 разъема 2р датчика солнечного света (без автоматического освещения).есть ли целостность? ДА - Переходите к шагу 9. НЕТ - Устраните обрыв в проводе между блоком климат-контроля и датчиком солнечного света.
  9. Проверить целостность между клеммой № 29 разъема блока климат-контроля 30P и клеммой № 2 разъема датчика солнечного света 5p (с автоматическим освещением) или клеммой № 2 разъема датчика солнечного света 2p (без автоматического освещения). Есть ли непрерывность? ДА - Проверить наличие ослабленных проводов или плохих соединений на разъеме блока климат-контроля 30P и на разъеме датчика солнечного света 5p (с автоматическим освещением) или на разъеме датчика солнечного света 2p (без автоматического освещения). Если соединения исправны, то заменить.
Схема №22
Схема №23
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Отображается ли расшифровка кода ошибки B1230 или F и AUTO? ДА - Перейдите к шагу 4. НЕТ - прерывистый отказ.
  4. Выключите выключатель зажигания.
  5. Проверьте датчик солнечного света (см. " ПРОВЕРКА ДАТЧИКА СОЛНЕЧНОГО СВЕТА "). Датчик солнечного света в порядке? ДА - Перейдите к шагу 6. НЕТ - Замените датчик солнечного света. (ref-220983-S31588526462006022200000)
  6. Отсоедините разъем датчика солнечного света 5p (с автоматическим освещением) или разъем 2p (без автоматического освещения).
  7. Отсоедините 30P разъем блока климат-контроля.
  8. Проверить целостность цепи между клеммой 20 разъема 30P блока климат-контроля и землей кузова. Есть ли целостность? ДА - Устранить замыкание на массу в проводе между блоком климат-контроля и датчиком солнечного света. НЕТ - Перейти к шагу 9.
  9. Проверьте целостность соединения между клеммой № 20 и клеммой № 29 разъема 30P блока климат-контроля. Есть ли целостность? ДА - Устраните короткое замыкание в проводах между блоком климат-контроля и датчиком солнечного света. НЕТ - Замените заведомо исправный блок климат-контроля и перепроверьте. Если симптом / индикация исчезнет, замените оригинальный блок климат-контроля.
Схема №24
Схема №25
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверить наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Отображается ли расшифровка кода ошибки B1231 или G и AUTO? ДА - Перейдите к шагу 4. НЕТ - прерывистый отказ, проверьте наличие свободных проводов или плохих соединений в цепи датчика температуры испарителя.
  4. Выключите выключатель зажигания.
  5. Снимите датчик температуры испарителя (см. раздел " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ ") и протестируйте его (см. раздел " ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ "). Тест датчика температуры испарителя OK? ДА - Перейдите к шагу 6. НЕТ - Замените датчик температуры испарителя. (ref-220982-S24079729322006022200000)(ref-220982-S15341314262006022200000)
  6. Отсоедините 30P разъем блока климат-контроля.
  7. Проверьте целостность цепи между клеммой № 21 разъема 30P блока климат-контроля и клеммой № 1 разъема 2р датчика температуры испарителя. Есть ли целостность цепи? ДА - Переходите к шагу 8. НЕТ - Ремонт разомкнутого провода между блоком климат-контроля и датчиком температуры испарителя.
  8. Проверьте целостность соединения между клеммой № 29 разъема 30P блока климат-контроля и клеммой № 2 разъема 2p датчика температуры испарителя. Есть ли целостность? ДА - Проверьте наличие ослабленного провода или некачественных соединений на разъеме 30P блока климат-контроля и на разъеме 2p датчика температуры испарителя. Если соединения исправны, замените заведомо исправный блок климат-контроля, и повторите проверку. Если симптом / индикация исчезнет, замените оригинальный блок климат-контроля и датчик климат-контроля. НЕТ - Отремонтируйте обрыв в проводе между проводом.
Схема №26
Схема №27
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Отображается ли расшифровка кода ошибки B1232 или H и AUTO? ДА - Перейдите к шагу 4. НЕТ - прерывистый отказ.
  4. Выключите выключатель зажигания.
  5. Снимите датчик температуры испарителя (см. раздел " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ ") и протестируйте его (см. раздел " ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ "). Тест датчика температуры испарителя OK? ДА - Перейдите к шагу 6. НЕТ - Замените датчик температуры испарителя. (ref-220982-S24079729322006022200000)(ref-220982-S15341314262006022200000)
  6. Отсоедините 30P разъем блока климат-контроля.
  7. Проверить целостность цепи между клеммой № 21 разъема 30P блока климат-контроля и " землей " кузова. Есть ли целостность? ДА - Устранить замыкание на " землю " кузова в проводе между блоком климат-контроля и датчиком температуры испарителя. НЕТ - Перейти к шагу 8.
  8. Проверьте целостность цепи между клеммой № 21 и клеммой № 29 разъема 30P блока климат-контроля. Есть ли целостность? ДА - Устраните короткое замыкание в проводах между блоком климат-контроля и датчиком температуры испарителя. НЕТ - Замените заведомо исправный блок климат-контроля, и перепроверьте. Если симптом / индикация исчезнет, замените оригинальный блок климат-контроля.
Схема №28
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. Указано ли расшифровка кода ошибки B1233 или I и AUTO? ДА - Перейдите к шагу 4. НЕТ - Периодический сбой, проверьте наличие свободных проводов или плохих соединений в цепи двигателя управления воздушной смесью водителя.
  4. Выключите выключатель зажигания.
  5. Проверьте двигатель управления воздушной смесью водителя (см. " ТЕСТ ДВИГАТЕЛЯ УПРАВЛЕНИЯ ВОЗДУШНОЙ СМЕСЬЮ "). Двигатель управления воздушной смесью водителя в порядке? ДА - Перейдите к шагу 6. НЕТ - Замените двигатель управления воздушной смесью водителя (см. " ЗАМЕНА ДВИГАТЕЛЯ УПРАВЛЕНИЯ ВОЗДУШНОЙ СМЕСЬЮ "). (ref-220982-S30675397032006022200000)(ref-220982-S16868165992006022200000)
  6. Отсоедините 7P разъем двигателя управления смешиванием воздуха водителя.
  7. Отсоедините 30P разъем блока климат-контроля.
  8. Проверка на целостность между следующими клеммами разъема блока климат-контроля 30P и разъемом 7p управления воздушной смесью водителя, отсутствие индикации двигателя управления воздушной смесью. Проверка блока климат-контроля 30P РАЗЪЕМ И Xp ДВИГАТЕЛЯ УПРАВЛЕНИЯ ВОЗДУШНОЙ СМЕСЬЮ ВОДИТЕЛЯ 7p Разъем 30P 7p № 10 № 1 № 11 № 2 № 22 № 7 № 26 № 3 № 29 № 5 Отсутствие целостности? ДА - Проверка на неплотность провода или исправность соединений блока управления воздушной смесью у блока климат. 30P
Схема №29
Схема №30
  1. Очистите расшифровка кода ошибки, повернув выключатель зажигания в положение OFF, а затем ON (II).
  2. Работа системы климат-контроля в нескольких режимах.
  3. Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS или самодиагностики. расшифровка кода ошибки B1234 или J и AUTO? ДА - Перейдите к шагу 4. НЕТ - прерывистый отказ.
  4. Выключите выключатель зажигания.
  5. Проверьте двигатель управления воздушной смесью водителя (см. " ТЕСТ ДВИГАТЕЛЯ УПРАВЛЕНИЯ ВОЗДУШНОЙ СМЕСЬЮ "). Двигатель управления воздушной смесью водителя в порядке? ДА - Перейдите к шагу 6. НЕТ - Замените двигатель управления воздушной смесью водителя (см. " ЗАМЕНА ДВИГАТЕЛЯ УПРАВЛЕНИЯ ВОЗДУШНОЙ СМЕСЬЮ "). (ref-220982-S30675397032006022200000)(ref-220982-S16868165992006022200000)
  6. Отсоедините 7P разъем двигателя управления смешиванием воздуха водителя.
  7. Отсоедините 30P разъем блока климат-контроля.
  8. Проверьте целостность соединения между заземлением кузова и клеммами 30P разъема блока климат-контроля № 10, 11, 22, 26 и 29 по отдельности. Есть ли целостность? ДА - Устраните короткое замыкание на масса в проводе (проводах) между блоком климат-контроля и двигателем управления воздушной смесью водителя. НЕТ - Перейдите к шагу 9.
  9. Проверить целостность цепи между клеммами разъема блока климат-контроля 30P следующим образом. БЛОК КЛИМАТ-КОНТРОЛЯ 30P РАЗЪЕМ Клемма К клеммам 10 11, 22, 26, 29 11 22, 26, 26, 29 22 26, 29 26 29 Есть ли целостность цепи между любыми из клемм? ДА - Устранить замыкание в проводах. НЕТ - Перейти к шагу 10.
  10. Включите выключатель зажигания (II) и проверьте те же клеммы на напряжение к земле кузова. Есть ли напряжение? ДА - Устраните короткое замыкание на питание в проводе (проводах) между блоком климат-контроля и двигателем управления воздушной смесью водителя. Это короткое замыкание может также повредить блок климат-контроля. Устраните короткое замыкание на питание перед заменой блока климат-контроля. НЕТ - Замените заведомо исправный блок климат-контроля и перепроверьте. Если симптом / индикация исчезнет, замените оригинальный блок климат-контроля.

Поиск и устранение неисправностей цепи реле давления переменного тока

ПримечаниеНе используйте эту процедуру поиска и устранения неисправностей, если работает любой из следующих элементов: вентилятор конденсатора кондиционера, вентилятор радиатора, компрессор кондиционера. См. " ИНДЕКС ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ПРИ СИМПТОМАХ ". Перед выполнением поиска и устранения неисправностей при симптомах проверьте наличие датчиков силового агрегата (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (ref-220983-S18167159592006022200000)(ref-220945-S11665154802006022100000)

Схема №31
Схема №32
Схема №33
Схема №34
  1. Проверьте наличие датчиков на корпусе с помощью диагностики системы B-CAN в тестовом режиме A (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ - ДИАГНОСТИКА СИСТЕМЫ B-CAN В ТЕСТОВОМ РЕЖИМЕ A "). Указаны ли какие-либо датчики? ДА - Выполните соответствующий поиск и устранение неисправностей для указанного расшифровка кода ошибки. НЕТ - Перейдите к шагу 2. (ref-220996-S18207449512006022200000)
  2. Отсоедините сигнализатор 4P штуцер кондиционера.
  3. Включите выключатель зажигания (II).
  4. Замерить напряжение между клеммой № 1 разъема 4р реле давления А / С и массой кузова. Есть ли 5 В и более? ДА - Перейти к шагу 5. НЕТ - Отремонтировать разомкнутый в проводе между модулем управления реле и реле давления А / С.
  5. Выключите выключатель зажигания.
  6. Проверьте целостность соединения между клеммами № 1 и № 4 реле давления переменного тока. Есть ли целостность соединения? ДА - Перейдите к шагу 7. НЕТ - Перейдите к шагу 16.
  7. Подсоедините сигнализатор 4P штуцер переменного тока.
  8. Отсоедините разъем блока климат-контроля 30P.
  9. Включите выключатель зажигания (II).
  10. Измерьте напряжение между клеммой № 1 разъема блока климат-контроля 30P и землей кузова. Есть ли 5 В или больше? ДА - Переходите к шагу 11. НЕТ - Устраните обрыв в проводе между блоком климат-контроля и сигнализатором давления А / С.
  11. Выключите выключатель зажигания.
  12. Измерьте сопротивление датчика температуры испарителя между клеммами № 21 и № 30 разъема 30P блока климат-контроля. Сопротивление меньше 24 к Ом? ДА - Переходите к шагу 13. НЕТ - Испытайте датчик температуры испарителя (см. " ИСПЫТАНИЕ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ "). (ref-220982-S15341314262006022200000)
  13. Подсоедините 30P разъем блока климат-контроля.
  14. Включите выключатель зажигания (II).
  15. Проверьте, что двигатель воздуходувки работает на всех скоростях. Работает ли двигатель воздуходувки на всех скоростях? ДА - Проверьте, нет ли свободных проводов или плохих соединений на разъеме блока климат-контроля 30P и на разъеме 4p реле давления кондиционера. Если соединения хорошие, замените заведомо исправный блок климат-контроля и перепроверьте. Если симптом / индикация исчезнет, замените оригинальный блок климат-контроля. НЕТ - Устраните проблему в цепи двигателя воздуходувки.
  16. Проверьте надлежащее давление в системе кондиционирования воздуха. Соответствует ли давление спецификациям? ДА - Заменить реле давления кондиционера. НЕТ - Устраните проблему с давлением в кондиционере.
Схема №35
  1. Снимите датчик температуры в автомобиле (см. раздел " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ В АВТОМОБИЛЕ "). (ref-220983-S39698933552006022200000)
  2. Нагрейте и охладите датчик, удерживая его перед центральным вентиляционным отверстием приборной панели. Измерьте сопротивление, установив систему на Max Cool. Измерьте сопротивление, установив систему на Max Hot.
  3. Сравните показания сопротивления между клеммами № 1 и № 2 датчика температуры в автомобиле с графиком технических характеристик (Таблица 102); сопротивление должно быть в пределах технических характеристик.
  4. Если сопротивление не соответствует указанному, замените датчик температуры в автомобиле (см. " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ В АВТОМОБИЛЕ "). (ref-220983-S39698933552006022200000)
Схема №36
  1. Снимите нижнюю крышку приборной панели водителя (см. " СНЯТИЕ / УСТАНОВКА НИЖНЕЙ ПАНЕЛИ ПРИБОРНОЙ ПАНЕЛИ ВОДИТЕЛЯ "). (ref-220971-S38201390202006022200000)
  2. Снимите саморезы и датчик температуры в автомобиле (А) с нижней крышки приборной панели водителя (В).
  3. Установите датчик в порядке, обратном снятию. Обязательно надежно подсоедините воздушный шланг.
Схема №37
  1. Снимите датчик температуры наружного воздуха (см. раздел " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА "). (ref-220983-S15232022302006022200000)
  2. Погрузите датчик в ледяную воду и измерьте сопротивление. Затем налейте теплую воду на датчик, и проверьте изменение сопротивления.
  3. Сравните показания сопротивления между клеммами № 1 и № 2 датчика температуры наружного воздуха с графиком технических характеристик (Таблица 104); сопротивление должно быть в пределах технических характеристик.
  4. Если сопротивление не соответствует указанному, замените датчик температуры наружного воздуха (см. раздел " ЗАМЕНА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА "). (ref-220983-S15232022302006022200000)
Схема №38
  1. Поднимите язычок (А), чтобы снять блокировку, затем снимите датчик температуры наружного воздуха (В) с задней части балки переднего бампера. Отсоедините разъем 2P (C) от датчика температуры наружного воздуха.
  2. Установите датчик в порядке, обратном снятию.
Схема №39
  1. Снимите датчик солнечного света (А) с приборной панели.
  2. Включите выключатель зажигания (II).измерьте напряжение между клеммами щупом (+) на клемме № 4 (с автоматическим датчиком освещения) или № 1 (без автоматического датчика освещения) и щупом (-) на клемме № 2 при подключенном разъеме.ПРИМЕЧАНИЕ: Показания напряжения не изменятся под светом фонаря или люминесцентной лампы. Напряжение должно быть: 3,6-3,7 В или более при выходе датчика из прямого солнечного света 3,3-3,5 В или менее при прямом солнечном свете датчика.
  3. Если напряжение не соответствует указанному, замените датчик солнечного света (см. раздел " ЗАМЕНА ДАТЧИКА СОЛНЕЧНОГО СВЕТА "). (ref-220983-S38980217282006022200000)
Схема №40
  1. Снимите датчик солнечного света (А) с приборной панели, затем отсоедините разъем (В). Будьте осторожны, чтобы не повредить датчик и приборную панель.
  2. Установите датчик в порядке, обратном снятию.

Испытание двигателя контроля воздушной смеси пассажира

ПримечаниеПроверить наличие распределенных систем ОВКВ.

Схема №41
  1. Отсоедините разъем 7P от двигателя контроля воздушной смеси пассажира. ПРИМЕЧАНИЕ: Неправильное приложение энергии и земли к двигателю управления воздушной смесью пассажира повредит его. Внимательно следуйте инструкциям.
  2. Подключите питание от аккумуляторной батареи к клемме № 1 двигателя контроля воздушной смеси пассажира и заземлите клемму № 2; двигатель контроля воздушной смеси пассажира должен работать и останавливаться на Max Cool. Если нет, поменяйте соединения местами; двигатель контроля воздушной смеси пассажира должен работать и останавливаться на Max Hot. Когда двигатель контроля воздушной смеси пассажира перестанет работать, немедленно отключите питание от аккумулятора.
  3. Если двигатель управления воздушной смесью пассажира не работал на этапе 2, снимите его, затем проверьте рычажный механизм управления воздушной смесью пассажира и дверь на плавность движения. Если рычажный механизм и дверь движутся плавно, замените двигатель управления воздушной смесью пассажира (см. " ЗАМЕНА ДВИГАТЕЛЯ УПРАВЛЕНИЯ ВОЗДУШНОЙ СМЕСЬЮ ПАССАЖИРА "). Если рычажный механизм или дверь застряли или связаны, отремонтируйте их по мере необходимости. Если двигатель управления воздушной смесью пассажира работает плавно, перейдите к этапу 4. (ref-220983-S12365469792006022200000)
  4. Измерьте сопротивление между клеммами № 5 и № 7. Она должна составлять от 4,2 до 7,8 кОм.
  5. Подсоедините 7P разъем двигателя управления смешиванием воздуха пассажира, затем включите выключатель зажигания (II).
  6. Используя набор backprobe, измерьте напряжение между клеммами № 3 и № 7. Макс. Cool-около 0,5 В Макс. Hot-около 3,3 В
  7. Если показания сопротивления или напряжения не соответствуют указанным, замените двигатель управления воздушной смесью пассажира (см. " ИСПЫТАНИЕ ДВИГАТЕЛЯ УПРАВЛЕНИЯ ВОЗДУШНОЙ СМЕСЬЮ ПАССАЖИРА "). (ref-220983-S35631817382006022200000)
Схема №42
  1. Снимите корпус перчаточного ящика (см. раздел " СНЯТИЕ / УСТАНОВКА НИЖНЕГО ПЕРЧАТОЧНОГО ЯЩИКА "). (ref-220971-S15686408522006022200000)
  2. Отсоедините разъем 7p (A) от двигателя контроля воздушной смеси пассажира. Снимите саморезы и двигатель контроля воздушной смеси пассажира (B) с нагревателя.
  3. Устанавливайте мотор в порядке, обратном снятию. Убедитесь, что штифт на двигателе правильно сцеплен с рычажным механизмом. После установки убедитесь, что мотор работает плавно.
Схема №43
  1. Снимите центральную панель (см. " ДЕМОНТАЖ / МОНТАЖ ЦЕНТРАЛЬНОЙ ПАНЕЛИ ПРИБОРНОЙ ПАНЕЛИ "). (ref-220971-S07066773752006022200000)
  2. Отверните саморезы и снимите панель климат-контроля (А).
  3. Установите пульт управления в порядке, обратном снятию. После установки используйте различные функции, чтобы проверить, правильно ли они работают.
  4. Запустите функцию самодиагностики, чтобы убедиться в отсутствии проблем в системе (см. " ОБЩИЕ СВЕДЕНИЯ ОБ УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ "). (ref-220983-S10735436032006022200000)
Схема №44
  1. Снимите корпус перчаточного ящика (см. раздел " СНЯТИЕ / УСТАНОВКА НИЖНЕГО ПЕРЧАТОЧНОГО ЯЩИКА "). (ref-220971-S15686408522006022200000)
  2. Отсоедините разъем (А) от блока климат-контроля (В), затем отверните саморезы и снимите блок климат-контроля.
  3. Установите устройство в порядке, обратном снятию. После установки, используйте различные функции, чтобы увидеть, работает ли правильно.
  4. Запустите функцию самодиагностики, чтобы убедиться в отсутствии проблем в системе (см. " ОБЩИЕ СВЕДЕНИЯ ОБ УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ "). (ref-220983-S10735436032006022200000)

Другие статьи — Климат-Контроль
