Навигационная система (кроме гибридной): Диагностика Honda Civic VIII рестайлинг

Навигационная система 16 иллюстраций ~30 мин чтения

Как продиагностировать симптомы

Определенные обстоятельства и системные ограничения могут привести к случайным ошибкам позиционирования транспортного средства. Некоторые клиенты могут подумать, что это указывает на проблему с навигационной системой, когда на самом деле система работает нормально. Имейте в виду следующие пункты при опросе клиентов о симптомах навигационной системы.

Самоинерциальные навигационные ограничения

Ограничения самоинерционной части навигационной системы (датчик скорости рыскания и сигнал скорости транспортного средства) могут вызвать расхождения между фактическим положением транспортного средства и указанным положением транспортного средства (положение транспортного средства GPS).

Следующие обстоятельства могут привести к ошибкам позиционирования транспортного средства

  1. Перемещение транспортного средства с остановленным двигателем и остановленным транспортным средством, например, на пароме или эвакуаторе, или если транспортное средство вращается на поворотном столе.
  2. Проскальзывание шин, изменение диаметров качения шин и некоторые ситуации на дороге могут вызвать расхождения в расстояниях перемещения. Примеры этого включают в себя: Непрерывное скольжение шины по скользкой поверхности Вождение с установленными цепями противоскольжения Ненормальное давление в шинах Неправильный размер шины Частые изменения полосы движения через широкое шоссе Непрерывное движение по прямому или мягко изогнутому шоссе Очень ухабистые дороги
  3. Допуски в системе и неточности карты иногда ограничивают то, насколько точно указано положение автомобиля. Примеры этого включают: Вождение по дорогам, не показанным на карте (сопоставление карты невозможно) Вождение по дороге, которая наматывается в одном направлении, например, петлевый мост, развязка или спиральный гараж для парковки Вождение по дороге с серией резких поворотов с заколками Вождение вблизи постепенного съезда с шоссе или перехода Вождение по одной из двух близких параллельных дорог Выполнение множества поворотов на 90 градусов

Дублирование симптомов

  1. Если симптом может быть дублирован, убедитесь, что он не является характеристикой системы. Просмотрите руководство по навигационной системе и сравните его с заведомо исправным транспортным средством (с тем же программным обеспечением и базой данных) в тех же условиях. Если симптом не совпадает с заведомо исправным транспортным средством, следуйте процедурам самодиагностики и соответствующим процедурам поиска и устранения неисправностей.
  2. Когда симптом не появляется снова или появляется только периодически, спросите клиента об условиях, когда симптом произошел. Всегда просите клиента продемонстрировать проблему. Попытайтесь установить возможную ошибку пользователя или непонимание системы. Попытайтесь установить, могли ли быть причиной посторонние помехи. Попробуйте продублировать симптом в тех же условиях, которые испытал клиент. Вибрация, экстремальные температуры и влажность (роса, влажность) являются факторами, которые трудно дублировать. Осмотрите транспортное средство на предмет наличия электронных устройств (локаторы, усилители, радары и т.д.), которые могут быть скрытыми.

ПримечаниеПри устранении неисправностей навигационной системы убедитесь, что заведомо исправное транспортное средство имеет ту же версию программного обеспечения года и модель, что и обслуживаемое транспортное средство. Смешивание несовместимых навигационных DVD-дисков или других компонентов системы может задержать процесс устранения неполадок, создавая симптомы или проблемы, вызывающие эффекты, не связанные с исходной проблемой.

Как определить навигационные версии DVD и как проверить DVD на наличие повреждений

Чтобы определить версию навигации на конкретной модели, запустите движок, затем найдите навигационный блок. Откройте дверцу DVD и нажмите кнопку извлечения, чтобы извлечь DVD. Держите DVD за края и проверьте наличие этих элементов

  1. Посетите любой официальный сайт сервиса Honda для получения дополнительной сервисной информации о навигационных DVD.
  2. Цвет этикетки DVD.
  3. Проверьте версию DVD на этикетке, и отметьте это в заказе на ремонт. Номер версии может быть рядом с нижней частью текста этикетки (например, ver: 4.23A). Вам понадобится этот номер версии: Чтобы проверить, что версия DVD подходит для транспортного средства. Проверьте любой официальный сервисный веб-сайт Honda для получения дополнительной информации об обслуживании. В любое время вы звоните в Tech Line по поводу навигационной системы. Чтобы ответить на запросы клиента, касающиеся обновления или освещения. ПРИМЕЧАНИЕ: Клиенты могут получить информацию из внешних источников. (ref-355136-S30879022972010012000000)
  4. Неправильно окрашенные DVDS помещаются в навигационные транспортные средства. Это приводит к тому, что система либо отображает сообщения об ошибках, либо вызывает сбои в работе системы, которые имитируют аппаратную проблему. Это приводит к тому, что клиент уходит с неисправной навигационной системой.
  5. DVD-версия, предоставленная клиенту, устарела или несовместима с конкретной моделью. Это доставляет неудобство вашему клиенту, задерживая ремонт или вызывая дополнительные (и ненужные) возвраты в ваш дилерский центр.
  6. Клиент сталкивается с ошибками или другими проблемами, которые уже были устранены в более поздних версиях, доступных в настоящее время на столе исполнения.

Если DVD неисправен или имеет какие-либо из проблем, упомянутых выше, верните автомобиль вашему клиенту и порекомендуйте ему заказать правильный DVD в Центре исполнения дисков Honda.

ПримечаниеНавигационные DVD-диски не поставляются с заменяемыми навигационными блоками. Если вы заменяете навигационный блок из-за его неисправности (после устранения неполадок с соответствующей служебной информацией), и DVD-диск не извлекается, закажите DVD-диск. См. " ПОЛУЧЕНИЕ НАВИГАЦИОННОГО DVD-диска ". (ref-355136-S30879022972010012000000)

Индекс устранения неполадок расшифровки кода ошибки

DTCОписаниеСхемаОбнаружение отказовТакже проверьте наличие
1001 Ошибка системной информации FROMУправление флэш-ПЗУВнутренняя ошибка данных навигационного блока.Низкое или слабое напряжение батареи
1101 Ошибка отправки медиа-шиныМониторинг состояния средыВнутренняя ошибка носителя навигационного блока.Низкое или слабое напряжение батареи
1201 Высокая температура DVDПривод DVDТемпература навигационной единицы выше верхнего предела. Неисправность в цепи вентилятора навигационного блока.Низкое или слабое напряжение аккумулятора Высокая температура вокруг навигационного блока
1202 Низкая температура DVDПривод DVDТемпература навигационной единицы ниже нижнего предела.Низкое или слабое напряжение аккумулятора Высокая температура вокруг навигационного блока
1301 Ошибка антенны GPSАнтенна GPSНеисправность цепи антенны GPS.Низкое или слабое напряжение батареи
1302 Ошибка приемника GPS 1Приемник GPSНеисправность цепи антенны GPS. Неисправность внутреннего GPS-приемника навигационного блока.Низкое или слабое напряжение батареи
1303 Ошибка приемника GPS 2Приемник GPSНеисправность внутреннего GPS-приемника навигационного блока.Низкое или слабое напряжение батареи
1305 Гироскоп Ошибка 2: ECU Temp XX ° CГироскопВнутренняя неисправность гироскопа навигационного блока.Низкое или слабое напряжение батареи
1306 Импульс скорости транспортного средстваИмпульс скорости транспортного средстваНеисправность цепи ВСП.Проверка наличия датчиков F-CAN
1307 Ошибка чтения DVDDVDПоцарапанный/грязный DVD или внутренний привод DVD ROM навигационного блока.Низкое или слабое напряжение батареи
1402 Ошибка звука 2CDМеханическая неисправность в устройстве смены компакт-дисков.Низкое или слабое напряжение батареи
1409 Звуковая ошибка 9XMНеисправность антенны/цепи XM.Низкое или слабое напряжение батареи
2607 ХМ ДиагXMНеисправность цепи шины Ga-NET обрыв/замыканиее замыкание. Xm Неисправность цепи антенны.
2609 VRAM DiagVRAM блока управления (ЭБУ)Неисправность внутреннего VRAM навигационного блока.
2610 DRAM DiagDRAM ЭБУВнутренняя неисправность DRAM навигационного блока.
2701 GPS Diag: АнтеннаGPSНеисправность антенны GPS.
2702 GPS Diag: Приемник в НавиGPSНеисправность антенны GPS.

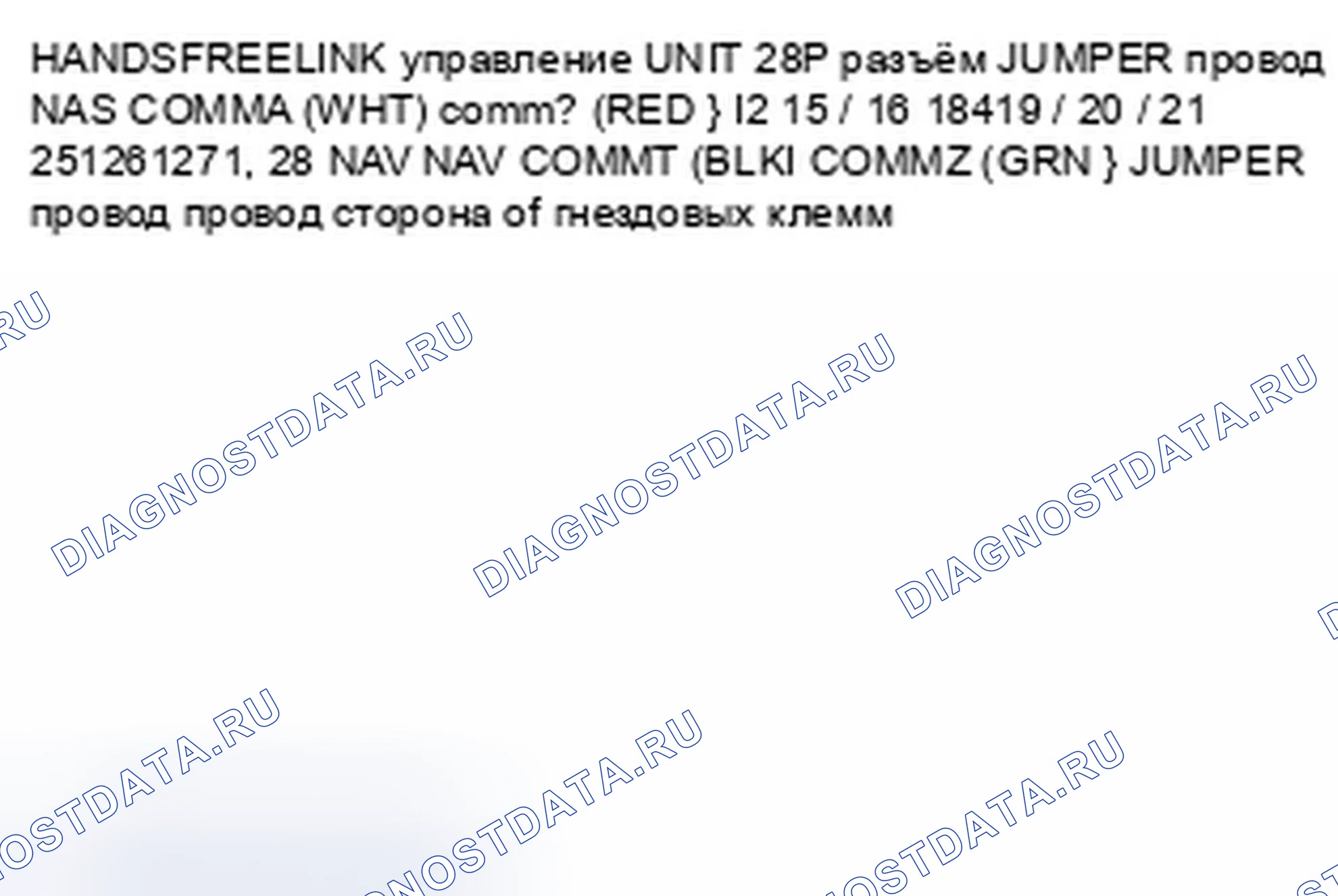

2705 Диаг. ЛВЖHFLВнутренняя неисправность блока управления HandsFreeLink.Проверка наличия датчиков F-CAN
2706 Гироскопический диаг.: ECU Temp XX ° CГироскопВнутренняя неисправность навигационного блока.
2707 Мик ДиагМикрометрНеисправность микрофонной цепи Разомкнут / замкнут.

ТАБЛИЦА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ расшифровка кода ошибки

Индекс устранения симптомов

ПризнакДиагностическая процедураТакже проверьте наличие
Навигационная система остается на экране инициализации GPSИнициализация системы (см. " Инициализация GPS ") (ref-355136-S41596164542010012000000)Навигационный блок GPS-антенна/кабель отключен или поврежден. Установлен неправильный цветной DVD-диск. DVD-диск поврежден или загрязнен. Жгут/предохранители/переключатели
Значок положения транспортного средства постоянно покидает дорогу, движется беспорядочно или отображается очень далеко от фактического положения транспортного средстваУстранение симптомов (см. " ЗНАЧОК ПОЛОЖЕНИЯ ТРАНСПОРТНОГО СРЕДСТВА ПОСТОЯННО ВЫЕЗЖАЕТ С ДОРОГИ, ДВИЖЕТСЯ БЕСПОРЯДОЧНО ИЛИ ОТОБРАЖАЕТСЯ ОЧЕНЬ ДАЛЕКО ОТ ФАКТИЧЕСКОГО ПОЛОЖЕНИЯ ТРАНСПОРТНОГО СРЕДСТВА ") (ref-355136-S11470709562010012000000)Навигационный блок Антенна GPS/кабель блок управления двигателем/блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (импульсы скорости и топлива) Жгут проводов/предохранители/переключатели
Система всегда находится в режиме поточной диагностикиУстранение симптомов (см. " СИСТЕМА ВСЕГДА ВКЛЮЧАЕТСЯ В РЕЖИМЕ ВСТРОЕННОЙ ДИАГНОСТИКИ ") (ref-355136-S12911428342010012000000)
Навигационная система не будет принимать код безопасностиУстранение симптомов (см. " НАВИГАЦИОННАЯ СИСТЕМА НЕ ПРИНИМАЕТ КОД БЕЗОПАСНОСТИ ") (ref-355136-S07906913102010012000000)Неправильный цвет DVD
Навигация часто запрашивает код защиты от кражи и/или требует инициализации GPSУстранение симптомов (см. раздел " НАВИГАЦИЯ ЧАСТО ЗАПРАШИВАЕТ КОД ЗАЩИТЫ ОТ КРАЖ И / ИЛИ ТРЕБУЕТ ИНИЦИАЛИЗАЦИИ GPS ") (ref-355136-S26926633412010012000000)Потеря напряжения или плохое масса (G504, G505) Навигационный блок Низкое напряжение батареи Жгут / предохранители / переключатели
Значок GPS белый или не отображаетсяУстранение симптомов (см. " ЗНАЧОК GPS БЕЛЫЙ ИЛИ НЕ ПОКАЗАН ") (ref-355136-S36348111042010012000000)Навигационный блок Аксессуары Aftermarket, подключенные к системе Установлен DVD неправильного цвета DVD Поврежден или загрязнен GPS антенна/кабель Жгут проводов/предохранители/переключатели
Иконка ТС блуждает по карте при движении (не следует по отображаемой дороге) или карта или ТС ICON вращаетсяУстранение симптомов (см. " ЗНАЧОК ТРАНСПОРТНОГО СРЕДСТВА БЛУЖДАЕТ ПО КАРТЕ ПРИ ДВИЖЕНИИ (НЕ СЛЕДУЕТ ОТОБРАЖАЕМОЙ ДОРОГЕ) ИЛИ ВРАЩАЕТСЯ ЗНАЧОК ТРАНСПОРТНОГО СРЕДСТВА ") (ref-355136-S09024703072010012000000)Навигационный блок Антенна GPS / кабель блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (сигнал скорости)
Изображение не отображаетсяУстранение симптомов (см. " ИЗОБРАЖЕНИЕ НЕ ОТОБРАЖАЕТСЯ ") (ref-355136-S14568570312010012000000)Навигационный блок Установлен DVD неправильного цвета DVD поврежден или загрязнен Жгут/предохранители/переключатели
Рисунок имеет линии/рулоны/другие проблемы или имеет нечетный цветУстранение симптомов (см. " РИСУНОК ИМЕЕТ ЛИНИИ / РУЛОНЫ / ДРУГИЕ ПРОБЛЕМЫ ИЛИ ИМЕЕТ НЕЧЕТНЫЙ ЦВЕТ ") (ref-355136-S13705971792010012000000)Навигационный блок Установлен DVD неправильного цвета DVD Поврежден или загрязнен Аксессуары Aftermarket, подключенные к системе Жгут проводов / предохранители / переключатели
Дневной/ночной режим дисплея не работает или работает неправильноПри использовании кнопки режима отображения функция автоматического включения режима " день / ночь " отключается до тех пор, пока не будет включен выключатель зажигания (II) Устранение симптомов (см. раздел " Режим отображения режима " день / ночь " НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО ") (ref-355136-S07511353652010012000000)Яркость дисплея установлена на Высокий в дневном или ночном режиме Модуль управления датчиком Установлен неправильный цветной DVD-диск DVD поврежден или загрязнен Жгут / предохранители / переключатели
Система постоянно блокируется или зависаетУстранение симптомов (см. " СИСТЕМА ПОСТОЯННО БЛОКИРУЕТСЯ ИЛИ ЗАВИСАЕТ ") (ref-355136-S19727591662010012000000)Навигационный блок Установлен DVD неправильного цвета DVD поврежден или загрязнен Жгут/предохранители/переключатели
Голосовая подсказка не слышна, нарушена, или есть статикаУстранение симптомов (см. " ГОЛОСОВОЕ РУКОВОДСТВО НЕ СЛЫШНО, НАРУШЕНО ИЛИ ЕСТЬ СТАТИКА ") (ref-355136-S02192174782010012000000)Настройка громкости или голосовой обратной связи (см. Руководство владельца) Навигационный блок Стереоусилитель Жгут проводов / предохранители / переключатели
Голосовое управление не работает/не отвечаетУстранение симптомов (см. " ГОЛОСОВОЕ УПРАВЛЕНИЕ НЕ РАБОТАЕТ / НЕ ОТВЕЧАЕТ ") (ref-355136-S09701656822010012000000)Навигационный блок Установлен DVD неправильного цвета DVD поврежден или загрязнен Микрофонный жгут/переключатели Блок управления HandsFreeLink
Навигация не может управлять радиоблоком XMУстранение симптомов (см. " НАВИГАЦИЯ НЕ МОЖЕТ УПРАВЛЯТЬ Xm RADIO ") (ref-355136-S38074075132010012000000)Низкий или слабый заряд батареи
Навигация не может управлять аудиосистемойУстранение симптомов (см. " НАВИГАЦИЯ НЕ МОЖЕТ УПРАВЛЯТЬ АУДИОСИСТЕМОЙ ") (ref-355136-S01835566482010012000000)Неправильный цвет DVD
Кнопки навигационного дисплея не работают или не реагируют должным образомУстранение симптомов (см. " КНОПКИ НАВИГАЦИОННОГО ДИСПЛЕЯ НЕ РАБОТАЮТ ИЛИ РЕАГИРУЮТ ДОЛЖНЫМ ОБРАЗОМ ") (ref-355136-S29692988822010012000000)Навигационный блок Открыть / закоротить между Xm-приемником или шиной G A-Net Установлен не тот цветной DVD-диск Поврежден или испачкан DVD-диск
Сегодняшняя кнопка Destinations тусклая и не может быть выбрана в окне Enter destination by (Ввод назначения по) (недоступно для выбора серым цветом)Клиент не ввел группу местоположений для сегодняшних мест назначения. Это нормально. Кнопка доступна только в том случае, если клиент использует эту функциюСм. руководство по эксплуатации
Некоторые настроечные и информационные функции навигационной системы выделены серым цветом и не работаютКлиент не выбрал OK на экране отказа от ответственности. См. ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ См. руководство по эксплуатации
Кнопка Previous Destinations тусклая и не может быть выбрана в окне Enter destination by (Ввод назначения по) (недоступно для выбора серым цветом)Транспортное средство может быть новым, или клиент удалил пункт назначения. Введите пункт назначения и позвольте системе проложить маршрут к нему. После поездки кнопка " Предыдущие пункты назначения " будет доступна для выбора.
Не удается найти адрес, или система дает неправильную маршрутизациюПроверьте правильную работу и системные ограничения, используя руководство владельца. См. Ответ на вопрос клиента Покрытие навигации в общем устранении неполадок См. Ограничение базы данных в руководстве навигационной системы, чтобы сообщить об ошибках базы данныхОграничения базы данных (адрес отсутствует в базе данных) Установлен не тот цветной DVD-диск
Функция обрыв / CLOSE дисплея не работаетУстранение симптомов (см. " ФУНКЦИЯ ОТКРЫТИЯ / ЗАКРЫТИЯ ДИСПЛЕЯ НЕ РАБОТАЕТ ") (ref-355136-S27125260642010012000000)Модуль навигации жгут
Экран навигации не закроетсяУстранение симптомов (см. " НАВИГАЦИОННЫЙ ДИСПЛЕЙ НЕ ЗАКРОЕТСЯ ") (ref-355136-S32846708722010012000000)Модуль навигации жгут
Отображение навигации не открывается или открывается частичноУстранение симптомов (см. " НАВИГАЦИОННЫЙ ДИСПЛЕЙ НЕ ОТКРЫВАЕТСЯ И НЕ ОТКРЫВАЕТ ЧАСТЬ ПУТИ ") (ref-355136-S13136326982010012000000)Модуль навигации жгут
PC-карта не будет воспроизводиться / значок карты на аудиоэкране не может быть выбранУстранение симптомов (см. " PC CARD WILL NOT PLAY / CARD ICON ON AUDIO SCREEN CANNOT BE SELECTED (с NAVIGATION) ") (ref-355137-S27565377122010012000000)Навигационный блок
Навигационный дисплей остается включенным с выключателем зажигания в положении замок (ЗАМОК) (0)Устранение симптомов (см. " НАВИГАЦИОННЫЙ ДИСПЛЕЙ ОСТАЕТСЯ ВКЛЮЧЕННЫМ С ВЫКЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ В ЗАМКЕ (0) ") (ref-355136-S03606153492010012000000)Жгут проводов/предохранители/переключатели Аксессуары Aftermarket, подключенные к системе
Сообщения об ошибках на экране DVDУстранение симптомов (см. " СООБЩЕНИЯ ОБ ОШИБКАХ НА ЭКРАНЕ DVD ") (ref-355136-S25072424402010012000000)Навигационная единица Установлен DVD неправильного цвета Поврежден DVD
Навигационная система не будет выходить за пределы экрана отказа от ответственности и отображает кнопку OKКнопки навигационного дисплея не работают или не реагируют должным образомУстановлен DVD неправильного цвета Поцарапанный или поврежденный блок навигации DVD
Карта с навигационным противоугонным кодом утеряна или отсутствуетСм. раздел " Функция защиты от краж " (см. раздел " ФУНКЦИЯ ЗАЩИТЫ ОТ КРАЖ ") (ref-355136-S01150527542010012000000)
Значок ТС отстает при повороте ТССм. ограничения самоинерциальной навигации (см. " ОГРАНИЧЕНИЯ ГЛОБАЛЬНОЙ СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ (GPS) ") (ref-355136-S40040540972010012000000)Аксессуары Aftermarket, подключенные к системе GPS антенна/кабель
Экран навигации темнее обычного или требует времени, чтобы осветлиться, когда холодноСм. ограничения блока ЖКИ (см. " ОГРАНИЧЕНИЯ БЛОКА ЖКИ ") (ref-355136-S34829955772010012000000)
Навигационные часы выключены на 1-3 часа после замены навигационного блокаСм. меры предосторожности при обслуживании (см. раздел " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ ") (ref-355136-S29893296672010012000000)Выполните сопоставление карты (см. " СОПОСТАВЛЕНИЕ КАРТЫ ") Антенна / кабель GPS Проверьте и отрегулируйте настройки часов (ref-355136-S06142633322010012000000)
Необходим новый навигационный DVDСм. получение навигационного DVD (см. " ПОЛУЧЕНИЕ НАВИГАЦИОННОГО DVD ") (ref-355136-S30879022972010012000000)
Неправильное времяСброс настройки времени при настройкеУстановлен неправильный цветной DVD-диск
DVD поцарапан или испачканСм. раздел " Обработка и очистка DVD " (см. " ОБРАБОТКА И ОЧИСТКА DVD ") (ref-355136-S31529322182010012000000)Навигационный блок
Был установлен неправильный DVD-диск, и теперь система работает неправильноСм. раздел " Меры предосторожности при предварительном просмотре " (см. раздел " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРЕДВАРИТЕЛЬНОМ ПРОСМОТРЕ ") (ref-355136-S20623324422010012000000)Установите правильную версию DVD Проверьте любой официальный сайт сервиса Honda для получения дополнительной сервисной информации о навигационной системе.
Не удается найти конкретный городСм. раздел " Как отвечать на вопросы клиентов о навигационном покрытии " (см. раздел " КАК ОТВЕЧАТЬ НА ВОПРОСЫ КЛИЕНТОВ О НАВИГАЦИОННОМ ПОКРЫТИИ ") (ref-355136-S31211232852010012000000)DVD поцарапан или испачкан См. ограничение базы данных в руководстве по навигационной системе для сообщения об ошибках базы данных
Экран Acura Globe (а не Honda Globe Screen) появляется при каждом запуске транспортного средстваУстранение симптомов (см. " ЭКРАН ACURA GLOBE (НЕ ЭКРАН HONDA GLOBE) ПОЯВЛЯЕТСЯ КАЖДЫЙ РАЗ ПРИ ЗАПУСКЕ ТРАНСПОРТНОГО СРЕДСТВА ") (ref-355136-S21795944432010012000000)Также см. симптом Неправильный DVD был установлен, и теперь система не функционирует должным образом

КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

Схема системы диагностики

На следующей схеме показаны все функции диагностики навигации, доступные для поиска и устранения неисправностей системы. Схема начинается в центре, и работает наружу слоями.

Доступ к диагностическим функциям начинается с запуска автомобиля. Это необходимо для того, чтобы система могла проверить другие системы, соединенные различными шинами. После запуска автомобиля вы можете войти в режим диагностики, нажав и удерживая MENU, абсолютное давление во впускном коллекторе / GUIDE и отмена.

Экран главного меню допускает 2 режима проверки - один автоматический, а один ручной

  1. Автоматическая диагностическая проверка начинается при выборе РЕЖИМА САМОДИАГНОСТИКИ. Система работает в течение нескольких секунд и сообщает о любых проблемах с красными значками. Поверните циферблат интерфейса и выберите значок, который вы хотите получить сведения о проблеме.
  2. Ручная диагностическая проверка выбирается из главного меню выбором пункта ПОДРОБНАЯ ИНФОРМАЦИЯ И НАСТРОЙКА. Отображается традиционное диагностическое меню. Это позволяет получить дополнительные сведения, как указано в процедурах поиска и устранения неисправностей.

ПримечаниеНе очищайте и не меняйте настройки, если это не указано в процедурах поиска и устранения неисправностей в сервисной информации или на заводе. В противном случае вы можете случайно удалить информацию о клиенте или удалить последнюю версию программного обеспечения флэш, установленную на заводе.

Схема №115

Процедура запуска и меню диагностики

Запустите транспортное средство и на экране отказа от ответственности используйте жесткие кнопки навигационного дисплея, как описано ниже

Убедитесь, что батарея находится в хорошем состоянии, затем нажмите и удерживайте три кнопки абсолютное давление во впускном коллекторе / GUIDE, MENU и отмена в течение примерно 3 секунд. Экран дисплея переходит непосредственно в меню Select Диагностика Items, показанное ниже.

Схема №116
  1. Режим самодиагностики (выполняет автоматическую диагностику навигационной системы)
  2. Подробная информация и настройка (позволяет вручную
Схема №117
  1. Выбрав режим самодиагностики в главном меню навигационного экрана. Сообщение в нижней части экрана мигает, указывая на то, что диагностика запущена. Убедитесь, что вы ввели звуковой код защиты от кражи.
  2. Выберите иконку, которую вы хотите диагностировать. Выберите иконку, чтобы увидеть детали этой функции диагностики.

Функция " Системные ссылки " запускается автоматически и отображает мигающее сообщение в нижней части экрана, напоминающее вам о том, что двигатель работает для теста. Диагностика проверяет следующее

  1. Большинство проводов, соединяющих навигационные компоненты, показаны на блок-схеме.
  2. Результаты различных компонентов показаны на блок-схеме.
  3. Микрофон тестируется путем прослушивания звука бонга, производимого навигационным блоком из динамиков, когда начинается диагностика. Для этого требуется, чтобы аудиосистема работала нормально.

По завершении диагностики значки окрашиваются в разные цвета в зависимости от состояния теста. Определения цветов показаны ниже, их также можно увидеть, выбрав «Справка» на экране «Системные ссылки».

Индикация на экране может не измениться до выхода и повторного входа в режим самодиагностики. В некоторых случаях, возможно, придется перезапустить двигатель, чтобы индикация изменилась. После восстановления поврежденного компонента или электрического жгута повторите эту диагностику.

Объяснение каждого значка

Каждый цвет значка поясняется в таблице.

Цвета значковОписание
ЗеленыйСистема провела диагностику, и результаты в порядке.
КрасныйОшибки, требующие замены аппаратного обеспечения или жгута. Примеры - ошибка подключения или ошибки диагностики памяти. Устранение неполадок для расшифровка кода ошибки.
ЖелтыйОшибки, которые не требуют замены оборудования, такие как открытая крышка дисплея, неправильный DVD, оставление автомобиля в АКСЕССУАРЕ (1) или из-за отсутствующего аксессуара, такого как камера заднего вида.
БелыйДиагностика запущена. Функции экрана блокируются во время выполнения диагностики.
СерыйАвтоматическая проверка этой функции невозможна. Вы должны выбрать пункт диагностики и вручную выполнить дополнительное тестирование, например, проверить кнопки навигации в тесте Hard ключ. Когда вы завершаете тест жесткого ключа и возвращаетесь в меню системных ссылок, серый значок становится зеленым.

СХЕМА ОПИСАНИЯ ЦВЕТОВ ИКОНОК

ПримечаниеВыбрав иконку HELP, можно увидеть описание каждого цвета.

Экран заводской диагностики In Line Diag

ПримечаниеЕсли автомобиль покинул завод в режиме заводской диагностики, или если навигационный блок заменен, вы будете видеть этот экран каждый раз, когда будете включать зажигание.

При первом включении навигационного блока на заводе или после замены на новый или восстановленный навигационный блок появляется экран заводской диагностики (In Line Diag). Обычно завод выполняет шаги, необходимые для проверки правильной работы и прекращения заводской диагностики.

До тех пор, пока не будет выполнена правильная последовательность подтверждения, экран появляется каждый раз при запуске автомобиля.

Схема №118

Выполните следующие действия, чтобы предотвратить появление экрана в будущем

  1. Нажмите и удерживайте кнопки (MENU, абсолютное давление во впускном коллекторе / GUIDE и отмена) около 3 секунд. Появится экран Select Диагностика items.
  2. Нажмите и удерживайте кнопку абсолютное давление во впускном коллекторе / GUIDE в течение 5-10 секунд. Появится экран с кнопкой Complete.
  3. Нажмите кнопку complete, затем Return, а затем выключите ключ на 5 секунд. Не отключайте батарею в течение этого периода, так как устройство сохраняет настройки в памяти SRAM. In Line Diag не должен появляться снова.
  4. Перезапустите транспортное средство и подтвердите нормальную работу, заполнив TQI бюллетеня навигационная система обслуживание Bulletin.

Расшифровка кода ошибки 1001: Ошибка системной информации FROM

ПримечаниеПрежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (ref-355136-S40948240462010012000000)

  1. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  2. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1001? YES -замените навигационный блок (см. " NAVIGATION UNIT снятие / установка "), так как имеется внутренняя проблема с Flash-ROM. НЕТ -интермитентный отказ, система в данный момент исправна. (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1101: Ошибка отправки медиа-шин

ПримечаниеПрежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (ref-355136-S40948240462010012000000)

  1. Очистить жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1101? YES -переместите навигационный блок (см. " NAVIGATION UNIT снятие / установка ").НЕТ -интермитентный отказ, система в данный момент исправна. (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1201: DVD высокий Temp

ПримечаниеСначала проверьте состояние аккумулятора транспортного средства. Перед устранением неисправностей обязательно следуйте общей информации по устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Этот код устанавливает, когда внутренняя температура ЭБУ навигационного блока поднимается выше 70°C. Блок предназначен для отключения для защиты ЭБУ навигационного блока. Это может быть вызвано неработающим вентилятором ЭБУ навигационного блока или если температура в багажнике превышает максимальную. (ref-355136-S40948240462010012000000)

  1. Убедитесь, что температура ниже 158 ° C (70 ° C) в приборной панели.
  2. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  3. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  4. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1201? YES -переместите навигационный блок (см. " NAVIGATION UNIT снятие / установка ").NO -интермитентный отказ, система в это время исправна. Если блок неоднократно возвращается с расшифровка кода ошибки, замените навигационный блок (см. " NAVIGVIATION UNIT REMREMOV/ установка / INST"). (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1202: Низкая температура DVD

ПримечаниеСначала проверьте состояние аккумулятора транспортного средства. Перед устранением неполадок обязательно следуйте общей информации по устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Этот код устанавливает, когда внутренняя температура ЭБУ навигационного блока падает ниже -20°C. Блок предназначен для отключения для защиты ЭБУ навигационного блока. Это обычно вызвано очень холодными наружными температурами. Устраните неполадки, когда блок находится в пределах допустимого диапазона температур. (ref-355136-S40948240462010012000000)

  1. Убедитесь, что температура выше -20°C в приборной панели.
  2. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  3. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  4. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1202? YES -переместите навигационный блок (см. " NAVIGATION UNIT снятие / установка ").НЕТ -интермитентный отказ, система в данный момент исправна. (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1301: Ошибка антенн GPS

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Прежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Убедитесь, что автомобиль припаркован снаружи и вдали от зданий. Электронные устройства Aftermarket, расположенные рядом с навигационным блоком или антенной GPS, потенциально могут помешать работе навигационной системы. (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Проверьте код ошибки (см. " HOW TO проверить ERROR HISTORY " (КАК ПРОВЕРИТЬ ИСТОРИЮ ОШИБОК)). Отображается ли расшифровка кода ошибки 1301? YES (ДА) -перейти к шагу 4. NO (НЕТ) -интермиттная ошибка, система в данный момент в порядке. (ref-355136-S33973074912010012000000)
  4. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  5. Проверьте, нет ли в разъеме H (2p) навигационного блока неисправных соединений или незакрепленных клемм.
  6. Удалите жесткий код ошибки.
  7. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  8. Проверьте наличие жесткого кода ошибки. Указан ли расшифровка кода ошибки 1301? ДА -перейти к шагу 9. НЕТ -интермитентная ошибка, система в данный момент в порядке.
  9. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  10. Замените заведомо исправную антенну GPS (см. " СНЯТИЕ / УСТАНОВКА АНТЕННЫ GPS "). (ref-355136-S09394722162010012000000)
  11. Включите выключатель зажигания (II).
  12. Удалите жесткий код ошибки.
  13. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  14. Проверить наличие жесткого кода ошибки. Индицируется ли расшифровка кода ошибки 1301? ДА -заменить оригинальную антенну GPS. НЕТ -заменить навигационный блок (см. " СНЯТИЕ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). (ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1302: Ошибка приемника GPS 1

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Прежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Убедитесь, что автомобиль припаркован снаружи и вдали от зданий. Электронные устройства Aftermarket, расположенные рядом с навигационным блоком или антенной GPS, потенциально могут помешать работе навигационной системы. (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Проверьте код ошибки (см. " HOW TO проверить ERROR HISTORY " (КАК ПРОВЕРИТЬ ИСТОРИЮ ОШИБОК)).индицируется ли расшифровка кода ошибки 1302? ДА -пройдите к шагу 4. НЕТ -интермиттная ошибка, в данный момент система в порядке. (ref-355136-S33973074912010012000000)
  4. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  5. Проверьте, нет ли в разъеме H (2p) навигационного блока неисправных соединений или незакрепленных клемм.
  6. Удалите жесткий код ошибки.
  7. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  8. Проверьте код ошибки. Указан ли расшифровка кода ошибки 1302? ДА -перейдите к шагу 9. НЕТ -ошибка интермиттента, в данный момент система в порядке.
  9. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  10. Замените заведомо исправную антенну GPS (см. " СНЯТИЕ / УСТАНОВКА АНТЕННЫ GPS "). (ref-355136-S09394722162010012000000)
  11. Включите выключатель зажигания (II).
  12. Удалите жесткий код ошибки.
  13. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  14. Проверить наличие жесткого кода ошибки. Индицируется ли расшифровка кода ошибки 1301? ДА -заменить оригинальную антенну GPS. НЕТ -заменить навигационный блок (см. " СНЯТИЕ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). (ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1303: Ошибка приемника GPS 2

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Прежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Убедитесь, что автомобиль припаркован снаружи, вдали от зданий. Электронные устройства Aftermarket, расположенные рядом с навигационным блоком или антенной GPS, потенциально могут помешать работе навигационной системы. (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1303? YES -переместите навигационный блок (см. " NAVIGATION UNIT снятие / установка ").НЕТ -интермитентный отказ, система в данный момент исправна. (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1305: Гироскопическая ошибка 2

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Прежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Убедитесь, что автомобиль припаркован снаружи, вдали от зданий. Электронные устройства Aftermarket, расположенные рядом с навигационным блоком или антенной GPS, потенциально могут помешать работе навигационной системы. Проводите этот тест только тогда, когда температура багажника составляет от -20°C до 70°C. (ref-355136-S40948240462010012000000)

  1. Очистить жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1304? YES -переместите навигационный блок (см. " NAVIGATION UNIT снятие / установка ").НЕТ -интермитент отказ, система в данный момент исправна. (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1306: Импульс скорости транспортного средства

ПримечаниеПрежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните выключатель зажигания в положение замок (0), а затем запустите двигатель.
  3. Проверьте наличие жесткого кода ошибки (см. " КАК ПРОВЕРИТЬ ИСТОРИЮ ОШИБОК "). Указан ли расшифровка кода ошибки 1306? ДА -перейти к шагу 4. НЕТ -сбой интермиттента, система в данный момент в порядке. (ref-355136-S33973074912010012000000)
  4. Управляйте транспортным средством и наблюдайте за сигналом VSP. Изменяется ли сигнал VSP с [0] на [1] во время движения? ДА -переместите навигационный блок (см. " СНЯТИЕ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). НЕТ -при устранении симптомов для значка положения транспортного средства постоянно уходит с дороги, движется беспорядочно или находится очень далеко от фактического положения (см. " ЗНАЧОК ПОЛОЖЕНИЯ ТРАНСПОРТНОГО СРЕДСТВА ПОСТОЯННО УХОДИТ С ДОРОГИ, ДВИЖЕТСЯ БЕСПОРЯДИЛИ ОТОБРАЖАЕТСЯ ОЧЕНЬ ДАЛЕКО ОТ ОТ ФАКТИЧЕСКОГО ПОЛОЖЕНИЯ). (ref-355136-S21397797632010012000000)(ref-355136-S11470709562010012000000)

Расшифровка кода ошибки 1307: ошибка чтения DVD

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Проверьте любой официальный веб-сайт сервиса Honda для получения дополнительной информации о навигационной системе. Прежде чем приступить к устранению неполадок, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Проверьте навигационный DVD на наличие царапин или повреждений. (ref-355136-S40948240462010012000000)

  1. Включите выключатель зажигания (II). Есть ли сообщение об ошибке DVD? ДА -перейдите к " DVD SCREEN ERROR MESSAGES ". НЕТ -перейдите к шагу 2. (ref-355136-S24594431132010012000000)
  2. Сброс услышанного кода ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  3. Поверните переключатель зажигания в положение замок (0), затем обратно в положение ON (II).
  4. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1307? YES -переместите навигационный блок (см. " NAVIGATION UNIT снятие / установка ").НЕТ -интермитентный отказ, система в данный момент исправна. (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 1402: Ошибка звука 2

ПримечаниеПрежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY "). Указан ли расшифровка кода ошибки 1402? ДА -проверьте, правильно ли работают функции аудиоустройства. Если обнаружены какие-либо проблемы, перейдите к соответствующему поиску и устранению неисправностей в " AUDIO система (EXCEPT HYBRID) ". НЕТ -повторный отказ, в данный момент система в порядке. (ref-355136-S33973074912010012000000)(ref-355137)

Расшифровка кода ошибки 1409: Ошибка аудио 9

ПримечаниеПрежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Проверьте наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 1409? YES -проверьте коды ошибок Xm (см. " ERROR CODES ").при обнаружении каких-либо кодов перейдите к соответствующей информации по поиску и устранению неисправностей в аудио (Xm). (см. " AUDIO система (EXCEPTION HYBRID) ") НЕТ - сбой в работе контроллера, в данный момент система в норме. (ref-355136-S33973074912010012000000)(ref-355137-S18903443112010012000000)(ref-355137)

Расшифровка кода ошибки 2607: XM Diag

ПримечаниеПеред устранением неполадок обязательно следуйте общей информации по устранению неполадок (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО УСТРАНЕНИЮ НЕПОЛАДОК "). (ref-355136-S40948240462010012000000)

Схема №119
Схема №120
Схема №121
Схема №122
  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно ON (II).
  3. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика Items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  4. Проверьте системные ссылки. Значок XM красный? ДА - переход к шагу 5. НЕТ - Отказ датчика, в данный момент система в порядке.
  5. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  6. Проверьте, нет ли неисправных соединений или незакрепленных клемм в разъеме E навигационного блока (14P), в разъеме A блока адаптера USB (14P) и в разъеме A приемника Xm (14P). Исправны ли соединения? ДА -пройдите к шагу 7. НЕТ -восстановите неисправные соединения или незакрепленные клеммы и перепроверьте режим самодиагностики (см. раздел " РЕЖИМ ДИАГНОСТИКИ СИСТЕМЫ "). (ref-355136-S42279004742010012000000)
  7. Отсоедините разъем E навигационного блока (14P) и разъем A приемника Xm (14P).
  8. Соедините клеммы № 9 и № 10 разъема Е (14P) навигационного блока перемычкой.
  9. Проверьте целостность цепи между клеммами А (14P) разъема приемника Xm № 9 и № 10. Есть ли целостность? ДА -пройдите к шагу 10. НЕТ -откройте провод между навигационным блоком и приемником Xm. Замените поврежденный экранированный жгут.
  10. Отсоедините разъем A блока адаптера USB (14P).
  11. Проверьте целостность между клеммами № 9 и № 10 разъема Е (14P) навигационного блока. Есть ли целостность? ДА -укоротите провода между проводами Ga-NET (+) и (-).замените поврежденный экранированный жгут. НЕТ -перейдите к шагу 12.
  12. Проверьте целостность цепи между заземлением корпуса и разъемом блока навигации E (14P) клеммы № 9 и № 10 в отдельности. Есть ли целостность? ДА -укоротите до массы корпуса в проводе (проводах) между блоком навигации, блоком USB адаптера и приемником Xm. Замените поврежденный экранированный жгут. НЕТ -перейдите к шагу 13.
  13. Снова подсоедините все разъемы, затем включите выключатель зажигания (II).
  14. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика Items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  15. Проверьте системные ссылки. Является ли значок Xm красным? ДА -перейдите к шагу 16. НЕТ -интермитентный сбой, система в настоящее время в порядке.
  16. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  17. Отсоедините разъем А блока адаптера USB (14P), а затем включите выключатель зажигания (II).
  18. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика Items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  19. Проверьте системные ссылки. Значок Xm красный? ДА -перейдите к шагу 20. НЕТ -внутреннее короткое замыкание в блоке адаптера USB.
  20. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  21. Подключите разъем A блока USB-адаптера (14P).
  22. Отсоедините разъем приемника Xm A (14P), а затем включите выключатель зажигания (II).
  23. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика Items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  24. Проверьте ссылки на систему. Иконка Xm красная? YES -заменить навигационный блок (см. " СНЯТИЕ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). NO -заменить приемник Xm (см. " СНЯТИЕ / УСТАНОВКА ПРИЕМНИКА Xm "). (ref-355136-S21397797632010012000000)(ref-355137-S13796697852010012000000)

Расшифровка кода ошибки 2609: VRAM Diag

ПримечаниеПеред устранением неполадок обязательно следуйте общей информации по устранению неполадок (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО УСТРАНЕНИЮ НЕПОЛАДОК "). (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  4. Выберите система Links, затем выберите ECU Info. Индицируется ли V-RAM OK? YES - intermitent отказ, the система is OK at this time. NO - заменить the navigation unit (see " NAVIGATION UNIT снятие / установка "). (ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 2610: DRAM Diag

ПримечаниеПрежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  4. Выберите система Links, затем выберите ECU Info. Индицируется ли D-RAM OK? YES - intermitent отказ, the система is OK at this time. NO - заменить the navigation unit (see " NAVIGATION UNIT снятие / установка "). (ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 2701: GPS Diag: Антенна

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Перед устранением неполадок обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Убедитесь, что автомобиль припаркован снаружи и вдали от зданий. Проверьте наличие электронных аксессуаров для послепродажного обслуживания (возможно, скрытых), установленных рядом с антенной GPS или навигационным блоком. (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  4. Выберите системные ссылки, затем выберите антенну GPS. Антенна в порядке? ДА - Отказ датчика, в данный момент система в порядке. НЕТ - переход к шагу 5.
  5. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  6. Проверьте, нет ли плохих соединений на разъеме H (2p) навигационного блока. Соединение в порядке? ДА -замените антенну GPS (см. " ДЕМОНТАЖ / МОНТАЖ АНТЕННЫ GPS ").НЕТ -восстановите плохое соединение. (ref-355136-S09394722162010012000000)

Расшифровка кода ошибки 2702: GPS Diag: Приемник в ЭБУ Navi

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Прежде чем приступить к поиску и устранению неисправностей, обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Убедитесь, что автомобиль припаркован снаружи, вдали от зданий. Проверьте наличие электронных аксессуаров для послепродажного обслуживания (возможно, скрытых), установленных рядом с антенной GPS или навигационным блоком. (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  4. Выберите система Links, затем выберите GPS Ant. Is Receiver in Navi ECU OK indicated? YES - intermitent отказ, the система is OK at this time. NO - заменить the navigation unit (see " NAVIGATION UNIT снятие / установка "). (ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 2705: Диаг. ЛВЖ

ПримечаниеПеред устранением неполадок обязательно следуйте общей информации по устранению неполадок (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО УСТРАНЕНИЮ НЕПОЛАДОК "). (ref-355136-S40948240462010012000000)

Схема №123
Схема №124
Схема №125
Схема №126
  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  4. Выберите Системные ссылки. Значок Hfl красный? ДА -перейдите к шагу 5. НЕТ -интермиттентный сбой, система в данный момент в порядке.
  5. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  6. Подключите HDS к диагностический разъём (см. " ПРОВЕРКА коды неисправностей С ПОМОЩЬЮ HDS "). (ref-356334-S00558417932010021600000)
  7. Очистите расшифровка кода ошибки с помощью HDS.
  8. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  9. Проверьте наличие датчиков с помощью HDS. Указаны ли какие-либо датчики Лвж? ДА -выполните поиск и устранение неисправностей Лвж расшифровка кода ошибки. НЕТ -пройдите к шагу 10.
  10. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  11. Отстыкуйте разъем D (5Р) навигационного блока.
  12. Отсоедините 28P разъем блока управления HandsFreeLink.
  13. Соедините перемычкой клеммы № 6 и № 7 блока управления ручной релинговой связью 28P, затем перемычкой соедините клеммы № 20 и № 21.
  14. Проверьте целостность между клеммами 11 и 23 разъема Б (24P) навигационного блока, а затем целостность между клеммами 12 и 24. Есть ли целостность? Да -перейти к шагу 15. НЕТ -откройте в проводе между навигационным блоком и БУП и замените поврежденный экранированный жгут.
  15. Отсоедините провод перемычки.
  16. Проверить целостность цепи между клеммами разъема Б навигационного блока (24P) согласно табл. ССЫЛКА НА КЛЕММУ РАЗЪЕМА Да От клеммы К клеммам B11 (GRN) B12 (WHT), B23 (BLK), B24 (RED) B12 (WHT) B23 (BLK), xtag7 (RED) B23 (Xtagk) Заменить провода управления? B24 B24
  17. Проверить целостность между разъемом Б навигационного блока (24P) и массой кузова в соответствии с табл. РАЗЪЕМ НАВИГАЦИОННОГО БЛОКА КЛЕММА СПРАВОЧНАЯ Разъем навигационного блока Цвет провода B11 GRN B12 BLK B23 WHT B24 RED Есть ли целостность? ДА -заграждение к массе кузова в проводе (проводах) между навигационным блоком и блоком управления ручным тормозом см. (ref-356334-S05773201852010021600000)

Расшифровка кода ошибки 2706: Температура блока управления (ЭБУ) XX ° C

ПримечаниеПеред поиском и устранением неисправностей обязательно следуйте общей информации по поиску и устранению неисправностей (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ "). Проводите этот тест только в том случае, если температура приборной панели находится в диапазоне от -20°C до 70°C. (ref-355136-S40948240462010012000000)

  1. Убедитесь, что температура тире находится в диапазоне от -20°C до 70°C.
  2. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  3. Поверните переключатель зажигания в положение замок (0), а затем обратно ON (II).
  4. Проверить наличие жесткого кода ошибки (см. " HOW TO проверить ERROR HISTORY ").индицируется ли расшифровка кода ошибки 2706? YES -переместите навигационный блок (см. " NAVIGATION UNIT снятие / установка ").НЕТ -отказ интермитента, система в данный момент исправна. (ref-355136-S33973074912010012000000)(ref-355136-S21397797632010012000000)

Расшифровка кода ошибки 2707: MIC Diag

ПримечаниеПеред устранением неполадок обязательно следуйте общей информации по устранению неполадок (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО УСТРАНЕНИЮ НЕПОЛАДОК "). (ref-355136-S40948240462010012000000)

  1. Очистите жесткий код ошибки (см. " КАК ОЧИСТИТЬ ИСТОРИЮ ОШИБОК "). (ref-355136-S29985574952010012000000)
  2. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II).
  3. Перейдите в меню Diagnostic (Диагностика) и выберите режим самодиагностики в меню Select Диагностика items (Выбор пунктов диагностики) (см. " система DIAGNOSTIC MODE " (Режим диагностики системы)). (ref-355136-S42279004742010012000000)
  4. Выберите Системные Ссылки. Значок Микрофона красный? ДА -перейти к шагу 5. НЕТ -перейти к шагу 10.
  5. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  6. Проверьте, нет ли некачественных соединений или незакрепленных клемм на разъеме 28P блока управления handsfreelink, на разъеме 3p микрофона Hfl-навигации и на разъеме B (24P) навигационного блока. Соединения в порядке? ДА -пройдите к шагу 7. НЕТ -восстановите некачественные соединения или незакрепленные клеммы.
  7. Подключение HDS к диагностический разъём
  8. Очистите расшифровка кода ошибки с помощью HDS.
  9. Проверить наличие коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. Индицируется ли расшифровка кода ошибки B1775 или B1776? YES -выполнить индикацию расшифровка кода ошибки. NO -заменить Hfl-навигационный микрофон (см. " СНЯТИЕ / УСТАНОВКА Hfl-НАВИГАЦИОННОГО МИКРОФОНА "). (ref-355136-S08222932652010012000000)
  10. Выберите микрофон в системных ссылках.
  11. Нажмите навигационную кнопку Talk на переключателе рулевого колеса, затем проверьте уровень микрофона (см. " ФУНКЦИОНАЛЬНАЯ НАСТРОЙКА "). Уровень микрофона В ПОРЯДКЕ? ДА -интермитентный отказ, система в данный момент в ПОРЯДКЕ. НЕТ -замените Hfl-навигационный микрофон (см. " СНЯТИЕ / УСТАНОВКА Hfl-НАВИГАЦИОННОГО МИКРОФОНА "). (ref-355136-S33817297802010012000000)(ref-355136-S08222932652010012000000)

Диагностический тест: контроля проверить

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Убедитесь, что установлен правильный цвет и версия DVD. Проверьте любой официальный веб-сайт сервиса Honda для получения дополнительной служебной информации о навигационной системе. Проверьте настройки навигационного экрана на яркость, контрастность, уровень черного и цветной экран на цвет карты и цвет меню. Проверьте разъемы на наличие плохих соединений или незакрепленных клемм. Перед устранением неполадок убедитесь, что у вас есть коды противоугонной системы навигации и аудиосистемы.

  1. Проверьте наличие электронных аксессуаров для послепродажного обслуживания (возможно, скрытых), установленных рядом с навигационным блоком. Есть ли какие-либо электронные аксессуары? ДА - отключить аксессуары и перепроверить. НЕТ - перейти к шагу 2.
  2. Включите выключатель зажигания (II).
  3. Запустите навигационную картинку. Картинка прокручивается по горизонтали (слева направо или справа налево)? ДА - переход к шагу 5. НЕТ - переход к шагу 4.
  4. Перейдите в раздел Detail Information и Settings (Подробная информация и настройки), выберите контроль проверить (Контроль монитора) и выполните цветовую диагностику RGB в разделе контроль проверить (Контроль монитора) (см. раздел " Контроль монитора "). Показаны ли красные, зеленые и синие кружки? ДА - перейдите к шагу 5. НЕТ - замените навигационный блок (см. раздел " СНЯТИЕ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). (ref-355136-S14594841832010012000000)(ref-355136-S21397797632010012000000)
  5. Поверните переключатель зажигания в положение замок (0), затем включите (II) и наблюдайте за навигационным изображением. Улучшилось ли изображение? ДА -проверка источников электрических шумов, таких как плохое подключение батареи, генератор переменного тока, неисправная батарея, аксессуары для послепродажного обслуживания или сотовый телефон, а также плохая посадка штифта на навигационном блоке. НЕТ -замените навигационный блок (см. " ДЕМОНТАЖ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). (ref-355136-S21397797632010012000000)

Диагностический тест: Режима самодиагностики

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. При хорошем приеме значок обычно зеленый. Убедитесь, что антенна GPS подключена. Проверьте наличие аксессуаров для послепродажного обслуживания или тонировки металлического окна, которые могут мешать сигналу GPS. Убедитесь, что автомобиль припаркован снаружи, вдали от зданий. Обратитесь к " ИНФОРМАЦИЯ GPS " для отображения приема спутника в реальном времени. (ref-355136-S38104477632010012000000)

  1. Проверьте металлический оттенок заднего окна и электронные аксессуары для вторичного рынка (возможно, скрытые), установленные рядом с антенной GPS или навигационным блоком. Есть ли на вторичном рынке металлический оттенок окна или электронные аксессуары? YES - удалить оттенок или аксессуары и выполнить повторную проверку. НЕТ - переход к шагу 2.
  2. Включите выключатель зажигания (II).
  3. Перейдите в режим самодиагностики антенны и используйте навигационный блок GPS (см. " СИСТЕМНЫЕ ССЫЛКИ ") для проверки GPS-антенны. Значок GPS Ant красный? ДА -проверьте наличие перегнутого, раздробленного или отсоединенного провода антенны GPS. Если значок все еще красный, замените антенну GPS (см. " СНЯТИЕ / УСТАНОВКА АНТЕННЫ GPS "). НЕТ -проверьте, если ничего не блокирует антенну GPS, расположенную под упаковкой, и перепроверьте, если известно. (ref-355136-S12582810512010012000000)(ref-355136-S09394722162010012000000)(ref-355136-S21397797632010012000000)

ПримечаниеСначала проверьте состояние аккумулятора транспортного средства. Проверьте уровень громкости навигации (см. Руководство владельца). Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. Если код жесткой ошибки сохранен, сначала проверьте код жесткой ошибки. Убедитесь, что установлен правильный цвет и версия DVD. Осмотрите DVD на наличие грязи или повреждений. Перед устранением неполадок убедитесь, что у вас есть аудиосистема и коды противоугонной системы навигации. После устранения неполадок введите противоугонные коды для аудиосистемы и навигационной системы.

  1. Включите выключатель зажигания (II).
  2. Нажмите кнопку SET-UP (настройка).
  3. Проверьте настройку громкости и голосовой обратной связи для навигационной системы при настройке. Либо выключен? ДА - установите голосовую обратную связь в положение ВКЛ и выберите уровень громкости. НЕТ - переход к шагу 4.
  4. Проверьте работу аудиосистемы. Слышите ли вы звук? ДА -перейти к шагу 5. НЕТ -устранение звука аудиосистемы.
  5. Выберите режим самодиагностики.
  6. Проверьте код ошибки в журнале ошибок. Хранится ли жесткий код ошибки? ДА - обратитесь к поиску и устранению неисправностей с жестким кодом ошибки. НЕТ - замените навигационный блок (см. " ДЕМОНТАЖ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). (ref-355136-S21397797632010012000000)

Диагностический тест: Mic Level

ПримечаниеСначала проверьте состояние аккумулятора транспортного средства. Убедитесь, что установлен правильный цвет и версия DVD. Проверьте любой официальный веб-сайт сервиса Honda для получения дополнительной служебной информации о навигационной системе. Проверьте разъем на предмет плохого подключения или незакрепленных клемм. Перед устранением неполадок убедитесь, что у вас есть аудиосистема и противоугонные коды навигационной системы. После устранения неполадок введите противоугонные коды для аудиосистемы и навигационной системы.

Прежде чем предположить, что речевая жалоба связана с аппаратными средствами, убедитесь, что система голосового управления работает правильно.

  1. Убедитесь, что вы находитесь на правильном экране при попытке выполнить голосовую команду. Например, команда " Найти ближайший итальянский ресторан " работает только на экране карты. (Полный список разрешенных голосовых команд для отображаемой информации см. в Руководстве по навигационной системе.)
  2. Закройте окна, люк и двери.
  3. Установите низкую скорость вращения вентилятора (1 или 2).
  4. Отрегулируйте поток воздуха из вентиляционных отверстий кондиционера так, чтобы они не дули о микрофон на потолке.
  5. Пауза после нажатия навигационной кнопки TALK, затем дать голосовую команду четко естественным говорящим голосом. Если система не может распознать вашу команду, говорите громче.
  6. Если микрофон улавливает голоса, отличные от ваших, система может неправильно интерпретировать ваши голосовые команды.
  7. Если вы говорите команду с чем-то во рту, или ваш голос слишком хриплый, система может неправильно понять вашу команду.
  8. Сравните работу системы с заведомо исправным транспортным средством. Попросите более одного человека проверить работу системы. Если подобное заведомо исправное транспортное средство работает так же, если является характеристикой системы.
Схема №127
Схема №128
Схема №129
  1. Включите выключатель зажигания (II).
  2. Перейдите в режим самодиагностики, выберите меню значков микрофона и используйте тест уровня микрофона в разделе " Функциональная настройка " (см. " ФУНКЦИОНАЛЬНАЯ НАСТРОЙКА ") для проверки работы навигационных кнопок TALK и navigation BACK. Работают ли навигационные кнопки TALK и navigation BACK? ДА -пройдите к шагу 10. НЕТ -пройдите к шагу 3. (ref-355136-S33817297802010012000000)
  3. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  4. Выполните тест переключателя голосового управления (см. " ТЕСТ ПЕРЕКЛЮЧАТЕЛЯ ГОЛОСОВОГО УПРАВЛЕНИЯ "). Переключатель голосового управления исправен? ДА -перейдите к шагу 5. НЕТ -замените переключатель голосового управления Hfl. (ref-355136-S05346554072010012000000)
  5. Отсоедините разъем 5р переключателя Лвл-голоса и разъем D навигационного блока (12P).
  6. Проверьте целостность соединения между землей корпуса и разъемом D (12P) навигационного блока, клемма № 1. Есть ли целостность? ДА -выполните ремонт замыкание на массу корпуса в проводе между навигационным блоком и переключателем речевого управления или замените катушку кабеля (см. " ЗАМЕНА КАТУШКИ КАБЕЛЯ ").НЕТ -перейдите к шагу 7. (ref-355131-S34681489952010012000000)
  7. Проверьте целостность цепи между разъемом D (12P) навигационного блока клемма № 1 и разъемом 5р выключателя Лвл-голосового управления клемма № 2. Есть ли целостность цепи? ДА -перейти к шагу 8. НЕТ -выполните ремонт разомкнутого провода между навигационным блоком и выключателем Лвл-голосового управления или замените кабельную катушку.
  8. Отсоедините разъем А навигационного блока (24P).
  9. Проверить целостность цепи между разъемом А (24P) навигационного блока клемма № 5 и клеммой № 4 разъема 5р Лвл-голосового управления. Есть ли целостность? ДА -заменить навигационный блок (см. " ДЕМОНТАЖ / МОНТАЖ НАВИГАЦИОННОГО БЛОКА ").НЕТ -открыть в проводе между навигационным блоком и переключателем голосового управления, или заменить кабельный барабан. (ref-355136-S21397797632010012000000)
  10. Используйте функцию диагностики уровня микрофона в разделе " Функциональная настройка " (см. раздел " ФУНКЦИОНАЛЬНАЯ НАСТРОЙКА ") для проверки работы микрофона. Работает ли микрофон? ДА -проверьте работу системы голосового управления (см. Руководство по навигационной системе).НЕТ -перейдите к шагу 11. (ref-355136-S33817297802010012000000)
  11. Проверить коды неисправностей (DTC) (расшифровка кода ошибки) Hfl (см. " ИНДЕКС УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ расшифровка кода ошибки ").индицированы ли какие-либо коды неисправностей? ДА -восстановить указанные коды неисправностей. НЕТ -подставить заведомо исправный Hfl-навигационный микрофон (см. " СНЯТИЕ / УСТАНОВКА Hfl-НАВИГАЦИОННОГО МИКРОФОНА "), затем вновь подключить все разъемы и произвести повторную проверку. Если симптом / индикация исчезнет, заменить оригинальный микрофон, Если снятие симптома / индикация навигационного блока все еще присутствует, см. в разделе " УСТАНОВКА. (ref-356334-S12739323612010021600000)(ref-355136-S08222932652010012000000)(ref-355136-S21397797632010012000000)

Диагностический тест: Состояния автомобиля

ПримечаниеСначала проверьте состояние аккумулятора автомобиля. Убедитесь, что в навигационном блоке установлен правильный цвет и версия DVD. Обратитесь к разделу " ОБЩЕЕ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ " для получения списка распространенных сообщений об ошибках на экране DVD и вероятных причин (см. " ТАБЛИЦА СООБЩЕНИЙ ОБ ОШИБКАХ "). Проверьте любой официальный сервисный веб-сайт Honda для получения дополнительной информации о навигационной системе. Перейдите в режим диагностики и используйте информационную диагностику ECU (см. " ПРОВЕРКА БЛОКА (БЫСТРАЯ ПРОВЕРКА) "), чтобы проверить состояние крышки DVD. (ref-355136-S40948240462010012000000)(ref-355136-S24594431132010012000000)(ref-355136-S24508119602010012000000)

  1. Проверьте поверхность чтения DVD-ROM на наличие царапин и отпечатков пальцев. Есть ли царапины или отпечатки пальцев на поверхности чтения DVD-ROM? ДА -очистите или замените DVD-ROM (см. " ОБРАБОТКА И ОЧИСТКА DVD "). НЕТ -если проблема возникает время от времени, когда система холодная, это нормально. Если проблема возникает часто при вождении, замените навигационный блок (см. " УДАЛЕНИЕ / УСТАНОВКА НАВИГАЦИОННОГО БЛОКА "). (ref-355136-S31529322182010012000000)(ref-355136-S21397797632010012000000)
Схема №130
  1. Когда навигационный блок впервые включается на заводе, появляется экран заводской диагностики (In Line Diag). Обычно завод выполняет шаги, необходимые для проверки правильной работы и прекращения заводской диагностики. До тех пор, пока не будет выполнена правильная последовательность подтверждения, экран будет появляться каждый раз, когда автомобиль запускается.
  2. Выполните следующие действия, чтобы предотвратить появление экрана в будущем: Нажмите и удерживайте кнопки (Меню, Карта / Руководство и Отмена) в течение примерно 5 секунд. Появится экран Выбор пунктов диагностики. Нажмите и удерживайте кнопку Карта / Руководство в течение 5-10 секунд. Появится экран с кнопкой Завершить. Нажмите Завершить, а затем кнопку Возврат (система может перезагрузиться). Перезапустите транспортное средство и подтвердите нормальную работу, заполнив PDI бюллетеня службы навигационной системы.

Другие статьи — Навигационная система (кроме гибридной)
