SUPPLEMENTAL RESRTAINT система ': Снятие и установка Haval Xiaolong Max I

Подушки безопасности 66 иллюстраций ~19 мин чтения

Как снять SUPPLEMENTAL RESRTAINT систему ': снятия и установки

HINT

Шаги 1.9 описаны в разделе " ДЕМОНТАЖ ". (ref-228214-S36230767622006040800000)

  1. СНЯТЬ ПОДУШКУ РУЛЕВОГО КОЛЕСА
  2. СНЯТЬ РУЛЕВОЕ КОЛЕСО
  3. Снять передний дверь накладка порога LH
  4. SHIP TRIM Lh (ОТКЛ.
  5. Снять передний дверь OPENING TRIM LH (ОТКРОЙ ПЕРЕДНЮЮ СТВОРКУ ЛЕВ)
  6. СНЯТЬ ОТДЕЛОЧНУЮ ПАНЕЛЬ ПРИБОРНОЙ ПАНЕЛИ
  7. СНЯТЬ НИЖНЮЮ ПАНЕЛЬ № 1
  8. СНЯТЬ ВЕРХНЮЮ И НИЖНЮЮ КРЫШКИ КОЛОННЫ
  9. ДЕМОНТАЖ СПИРАЛЬНОГО КАБЕЛЯ
Схема №310
Схема №311
Схема №312
Схема №313
Схема №314
  1. Транспортное средство, не участвующее в столкновении: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Проведите проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Выполните визуальную проверку, которая включает следующий пункт с установленной на транспортном средстве подушкой рулевого колеса (с подушкой безопасности). Проверьте порезы, мельчайшие трещины или заметное изменение цвета на верхней поверхности подушки руля и в желобчатой части. (ref-228180-S13314972622006040800000)
  2. Транспортное средство, участвующее в столкновении и подушке безопасности, не должно устанавливаться: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ. Исправьте диагностическую систему (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Выполните визуальную проверку, которая включает следующие пункты с удалением подушки рулевого колеса (с подушкой безопасности) от транспортного средства. Проверьте порезы, мелкие трещины или заметное обесцвечивание на верхней поверхности подушки руля и в желобочной части. Убедитесь в порезах и трещинах провода, а также в разъемах см. деформацию контактной пластины кнопки на рулевом колесе. (ref-228180-S13314972622006040800000)(ref-228214-S36230767622006040800000)(ref-228214-S41639382612006040800000)
  3. Транспортное средство, участвующее в столкновении и подушке безопасности, развернуто: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Выполните новую проверку системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Проведите визуальную проверку, которая включает следующие пункты с учетом того, что подушка рулевого колеса (с подушкой безопасности) удалена из транспортного средства. Убедитесь, что металлическая часть, где должна быть установлена подушка руля, не деформирована. Проверьте повреждение на спиральном кабельном разъеме и жгуте проводов. ПОДСКАЗКА: не ремонтируйте новую металлическую часть, когда рулевое колесо должно быть установлено даже при наличии деформации. (ref-228180-S13314972622006040800000)

Требования к замене

В следующих случаях замените подушку рулевого колеса, руль или спиральный трос.

СлучайЗамена детали
Если подушка безопасности сработала.Подушка рулевого колеса
Если при устранении неисправностей была обнаружена неисправность накладки рулевого колеса.Подушка рулевого колеса
Если спиральный кабель был признан неисправным при поиске неисправностей.Спиральный трос
Если при проверке изделий была обнаружена неисправность накладки рулевого колеса (см. " ПРОВЕРКА "). (ref-228215-S31337047692006040800000)Подушка рулевого колеса
Если во время проверки изделий было обнаружено, что рулевое колесо неисправно (см. " ПРОВЕРКА "). (ref-228215-S31337047692006040800000)Рулевое колесо
Если спиральный кабель был найден неисправным во время проверки элементов (см. " ПРОВЕРКА "). (ref-228215-S31337047692006040800000)Спиральный трос
Если была сброшена подушка рулевого колеса.Подушка рулевого колеса

ОПИСАНИЕ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

ВниманиеДля снятия и установки подушечки рулевого колеса, см. " СНЯТИЕ " и " УСТАНОВКА ", при этом обязательно соблюдайте правильную процедуру. (ref-228214-S36230767622006040800000)(ref-228214-S41639382612006040800000)

Как установить SUPPLEMENTAL RESRTAINT систему ': снятия и установки

HINT

Шаги 1.9 описаны в разделе " ДЕМОНТАЖ ". (ref-228214-S36230767622006040800000)

  1. МОНТАЖ СПИРАЛЬНОГО КАБЕЛЯ
  2. УСТАНОВИТЬ ВЕРХНЮЮ И НИЖНЮЮ КРЫШКИ КОЛОННЫ
  3. УСТАНОВИТЬ НИЖНЮЮ ПАНЕЛЬ № 1
  4. МОНТАЖ ЧИСТОВОЙ ПАНЕЛИ ПРИБОРНОЙ КОРОБКИ
  5. МОНТАЖ ТРИММЕРА ОТКРЫТИЯ ПЕРЕДНЕЙ ДВЕРИ ЛЕВ.
  6. МОНТАЖ ТРИММЕРА БОРТА КАПОТА ЛЕВ.
  7. Установить передний дверь накладка порога LH (МОНТАЖ ЩИТКА ПЕРЕДНЕЙ СТВОРКИ ЛЕВ)
  8. УСТАНОВКА РУЛЕВОГО КОЛЕСА
  9. УСТАНОВКА ПОДУШКИ РУЛЕВОГО КОЛЕСА
  10. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №315

ПримечаниеЕсли разъем проводки SRS отсоединен, а выключатель зажигания находится в положении ON (ВКЛ), то регистрируется коды неисправностей. Никогда не используйте компоненты подушки безопасности из другого транспортного средства. При замене компонентов замените их новыми компонентами.

Схема №316
Схема №317
  1. ОТСОЕДИНИТЕ РАЗЪЕМ ПОДУШКИ БЕЗОПАСНОСТИ Снимите дверь бардачка. Снимите крышку № 1 с нижней торцевой панели № 2. ПРИМЕЧАНИЕ: При обращении с разъемом подушки безопасности соблюдайте осторожность, чтобы не повредить жгут проводов подушки безопасности. Сдвиньте разъем подушки безопасности так, чтобы он вышел из-под крышки № 1. Отсоедините соединитель подушки безопасности переднего пассажира.
  2. СНЯТЬ ПРИБОРНУЮ ПАНЕЛЬ (См. " ДЕМОНТАЖ ") (ref-228271-S28217121792006040800000)
  3. СНЯТЬ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН
  4. ДЕМОНТАЖ СОПЛА ДЕФРОСТЕРА В СБОРЕ
  5. СНЯТЬ № 5 НАГРЕВАТЕЛЬ ДЛЯ РЕГИСТРАЦИИ КАНАЛА
  6. СНЯТЬ № 2 КАНАЛ ПАТРУБКА БОКОВОГО ДЕФРОСТЕРА
  7. СНЯТЬ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ Отверните 3 гайки, затем снимите подушку безопасности переднего пассажира в сборе. ВНИМАНИЕ: Не храните подушку безопасности переднего пассажира в сборе стороной развертывания подушки безопасности, обращенной вниз. Никогда не разбирайте переднюю пассажирскую подушку безопасности в сборе.
Схема №318
Схема №319
Схема №320
  1. Транспортное средство, не участвующее в столкновении: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Выполните проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Проведите визуальную проверку, которая включает следующие пункты с подушкой безопасности переднего пассажира в сборе, установленной на транспортном средстве. Проверьте порезы, незначительные трещины или заметное изменение цвета на узле подушки безопасности и приборной панели переднего пассажира. (ref-228180-S13314972622006040800000)
  2. Транспортное средство, участвующее в столкновении и подушке безопасности не развернуто: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Произведите проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Выполните визуальную проверку, которая включает следующие элементы со снятой с транспортного средства подушкой безопасности переднего пассажира. Проверьте порезы, мелкие трещины или заметное изменение цвета на передней пассажирской подушке в сборе. Убедитесь, что надломы и трещины в проволочных жгутах, а также сколы в соединителях. Проверьте деформацию или трещины на приборной панели и арматуре кип. (ref-228180-S13314972622006040800000)(ref-228215-S25041615472006040800000)(ref-228215-S04327298082006040800000)
  3. Транспортное средство, участвующее в столкновении и срабатывании подушки безопасности: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Проведите проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Выполните визуальную проверку, которая включает следующие элементы со снятой с транспортного средства подушкой безопасности переднего пассажира. Проверьте деформацию или трещины на приборной панели и арматуре приборного щитка. Убедитесь в повреждении разъема и жгута проводов. СОВЕТ: Если приборная панель или арматура приборного щита деформирована или треснула, никогда не ремонтируйте ее. (ref-228180-S13314972622006040800000)

В следующих случаях замените подушку безопасности переднего пассажира в сборе, приборную панель или усиление панели приборов.

СлучайЗамена детали
Если подушка безопасности сработала.Подушка безопасности переднего пассажира в сборе
Если при поиске неисправностей была выявлена неисправность узла подушки безопасности переднего пассажира.Подушка безопасности переднего пассажира в сборе
Если при проверке предметов было обнаружено, что подушка безопасности переднего пассажира в сборе неисправна (см. " ОСМОТР "). (ref-228215-S08471263632006040800000)Подушка безопасности переднего пассажира в сборе
Если во время проверки элементов панели приборов была обнаружена неисправность (см. раздел " ПРОВЕРКА "). (ref-228215-S08471263632006040800000)Приборная панель
Если при проверке изделий была обнаружена неисправность арматуры приборной панели (см. " ПРОВЕРКА "). (ref-228215-S08471263632006040800000)Усиление приборной панели
Если узел подушки безопасности переднего пассажира был сброшен.Подушка безопасности переднего пассажира в сборе

ОПИСАНИЕ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

ВниманиеО замене подушки безопасности переднего пассажира в сборе см. разделы " СНЯТИЕ " и " УСТАНОВКА ". Обязательно следуйте правильной процедуре. (ref-228215-S25041615472006040800000)(ref-228215-S04327298082006040800000)

ПримечаниеНикогда не используйте детали подушек безопасности от другого автомобиля. При замене деталей заменяйте их новыми.

HINT

Шаги 2-5 описаны в разделе " УСТАНОВКА ". (ref-228271-S22340595312006040800000)

Схема №321
Схема №322
  1. УСТАНОВКА ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ Установите подушку безопасности переднего пассажира в сборе на приборную панель с помощью 3 гаек. Крутящий момент: 6,0 Н.м (61 кгс.см, 53 дюйм.лбф) ВНИМАНИЕ! Убедитесь, что между подушкой безопасности и модулем не застряли посторонние предметы. При установке модуля не повреждайте лямку. ПРИМЕЧАНИЕ: Если была сброшена подушка безопасности переднего пассажиров в сборе, или имеются трещины, вмятины или другие дефекты в корпусе или разъеме, замените переднюю пассажирскую подушку в сборе новой.
  2. МОНТАЖ БОКОВОГО КАНАЛА СОПЛА ДЕФРОСТЕРА № 2
  3. УСТАНОВИТЬ № 5 НАГРЕВАТЕЛЬ ДЛЯ РЕГИСТРАЦИИ КАНАЛА
  4. УСТАНОВКА СОПЛА ДЕФРОСТЕРА В СБОРЕ
  5. УСТАНОВИТЬ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН
  6. УСТАНОВИТЬ ПРИБОРНУЮ ПАНЕЛЬ (См. " УСТАНОВКА ") Установите 2 болта на арматуру приборной панели. Крутящий момент: 20 Н.м (205 кгс.см, 15 фт.лбф) ПРИМЕЧАНИЕ: Убедитесь в том, что сборка подушки безопасности переднего пассажира установлена с указанным крутящим моментом. При установке приборной панели следите за тем, чтобы жгут проводов надувной подушки безопасности не мешал другим деталям и не защемлялся между другими деталями. Во время установки коробки панели приборов осторожно вытяните жгут провода подушек безопасности из верхнего отверстия перчаточного отсека. (ref-228271-S22340595312006040800000)
  7. СОСТЫКОВАТЬ РАЗЪЕМ ПОДУШКИ БЕЗОПАСНОСТИ Состыкуйте разъем подушки безопасности, наденьте разъем на крышку № 1 под крышкой, установите крышку No1 на нижнюю отделочную панель № 2 и установите дверь бардачка (см. раздел " УСТАНОВКА "). (ref-228271-S22340595312006040800000)
  8. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №323

ПримечаниеЕсли разъем проводки SRS отсоединен, а выключатель зажигания находится в положении ON (ВКЛ), то регистрируется коды неисправностей. Никогда не используйте компоненты подушки безопасности из другого транспортного средства. При замене компонентов замените их новыми компонентами.

Схема №324
Схема №325
Схема №326
Схема №327
Схема №328
Схема №329
Схема №330
Схема №331
Схема №332
Схема №333
Схема №334
Схема №335
Схема №336
  1. СНЯТЬ ПЕРЕДНЕЕ СИДЕНЬЕ Снимите 4 крышки рулевых тяг сиденья и 4 болта. Отсоедините разъемы. ПРИМЕЧАНИЕ: При обращении с разъемом подушки безопасности соблюдайте осторожность, чтобы не повредить жгут проводов подушки безопасности. Снимите переднее сидение. ВНИМАНИЕ: Будьте осторожны во избежание повреждения кузова.
  2. СНЯТЬ ПОДГОЛОВНИК
  3. СОВЕТ: Снимите доску спинки сиденья в порядке " A " и " B ", как показано на иллюстрации.
  4. СНЯТЬ НАРУЖНЫЙ ЭКРАН ПОДУШКИ СИДЕНЬЯ Отверните 4 винта, отсоедините разъемы и снимите внешний экран подушки сиденья.
  5. СНЯТЬ ВНУТРЕННИЙ РЕМЕНЬ ПЕРЕДНЕГО СИДЕНЬЯ Снимите комок, затем отсоедините разъем. Выверните болт и внутренний ремень.
  6. СНЯТЬ ВНУТРЕННИЙ ЭКРАН ПОДУШКИ СИДЕНЬЯ Отверните 3 винта и снимите внутренний экран подушки сиденья.
  7. СНЯТЬ НИЖНЮЮ ПОДУШКУ СИДЕНЬЯ Снимите винт и нижний щит подушки сиденья, как показано на иллюстрации.
  8. СНЯТЬ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ Снимите винт и щиток подушки переднего сиденья.
  9. СНЯТЬ ПОДУШКУ СИДЕНЬЯ В СБОРЕ Отвернуть 4 болта. Снимите зажимы с подушки сиденья в сборе.
  10. СНЯТЬ СПИНКУ СИДЕНЬЯ В СБОРЕ Снимите кольца швартовов. Отсоедините крюк, как показано на иллюстрации. Разъедините разъемы. Удалите 4 болта и спинку сиденья в сборе. ПРИМЕЧАНИЕ: При обращении с соединителем подушки безопасности соблюдайте осторожность, чтобы не повредить жгут проводов надувной подушки безопасности. Выверните винт и правый отклоняющий регулятор внутри щитка, затем отсоедините боковой соединитель надувной оболочки. ОБРАТИТЕ ВНИМАНИЕ: во время обращения с разъемом подушки безопасности будьте осторожны во избежание повреждения жгута проводов подушек безопасности.
  11. СНЯТЬ ПОДЛОКОТНИК
  12. СНЯТЬ РАМУ СПИНКИ СИДЕНЬЯ Снимите кольца для швартовки, зажимы и 2 болта. Удалите 2 опоры подголовника. Снимите раму спинки сиденья с крышки спинки сидения с подушкой.
  13. СНЯТЬ ОПОРУ ПИЛОМАТЕРИАЛА Снимите 2 болта и опору пиломатериала.
Схема №337
Схема №338
  1. Транспортное средство, не участвующее в столкновении: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Выполните проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Проведите визуальную проверку, которая включает следующий пункт с узлом спинки сиденья, установленным на транспортном средстве. Проверьте отсутствие порезов или потертостей в швах и снаружи крышки спинки сидения. (ref-228180-S13314972622006040800000)
  2. Транспортное средство, участвующее в столкновении с подушкой безопасности, не развернуто: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Выполните проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Проведите визуальную проверку, которая включает следующие пункты со снятым с транспортного средства узлом спинки сиденья. Проверьте порезы, разрывы и трещины бокового узла подушки безопасности. Убедитесь в наличии порезов и трещин в жгуте проводов, а также выкрашивания соединителей. Обратите ВНИМАНИЕ: для снятия и установки заднего узла сидения соблюдайте процедуру ". (ref-228180-S13314972622006040800000)(ref-228275-S01220889252006040800000)(ref-228275-S22234028812006040800000)
  3. Транспортное средство, участвующее в столкновении и срабатывании подушки безопасности: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Выполните проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Проведите визуальную проверку, которая включает следующие элементы со снятым с транспортного средства узлом спинки сиденья. Проверьте установочную часть сидения регулировочного устройства. Убедитесь в повреждении соединителя и жгута проводов. ВНИМАНИЕ: Для снятия и установки узла спинки кресла см. раздел " СНЯТИЕ " и УСТАНОВКА ". Никогда не выполняйте правильную процедуру замены сиденья. (ref-228180-S13314972622006040800000)(ref-228275-S01220889252006040800000)(ref-228275-S22234028812006040800000)

В следующих случаях замените узел спинки сиденья или крышку спинки.

СлучайЗамена детали
Если боковая подушка безопасности была развернута.Сборка спинки сиденья
Если боковая подушка безопасности в сборе была признана неисправной при поиске неисправностей.Сборка спинки сиденья
Если боковая подушка безопасности в сборе имеет порезы при проверке предметов (см. " ОСМОТР "). (ref-228215-S30988806412006040800000)Сборка спинки сиденья
Если крышка спинки сиденья имеет порезы и изношенные швы во время проверки предметов (см. " ОСМОТР "). (ref-228215-S30988806412006040800000)Крышка спинки сиденья
Если при проверке изделий обнаружено, что боковая подушка безопасности в сборе неисправна (см. " ПРОВЕРКА "). (ref-228215-S30988806412006040800000)Сборка спинки сиденья
Если было обнаружено, что крышка спинки сиденья неисправна во время проверки предметов (см. " ПРОВЕРКА "). (ref-228215-S30988806412006040800000)Крышка спинки сиденья
Если спинка сиденья в сборе была сброшена.Сборка спинки сиденья

ОПИСАНИЕ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

ВниманиеДля снятия и установки спинки сиденья в сборе, см. разделы " СНЯТИЕ " и " УСТАНОВКА ". Обязательно следуйте правильной процедуре. (ref-228215-S26400520452006040800000)(ref-228215-S21205618922006040800000)

ПримечаниеНикогда не используйте детали подушек безопасности от другого автомобиля. При замене деталей заменяйте их новыми.

Схема №339
Схема №340
Схема №341
Схема №342
Схема №343
Схема №344
Схема №345
Схема №346
Схема №347
Схема №348
  1. УСТАНОВИТЬ ОПОРУ ПИЛОМАТЕРИАЛА Установите опору пиломатериала с помощью 2-х болтов.
  2. УСТАНОВИТЬ КАРКАС СПИНКИ СИДЕНЬЯ Установите крышку спинки сидения на раму спинки сиденья. Установите новые кольца, зажимы и 2 болта. Крутящий момент: 4,7 Н.м (48 кгс.см, 42 дюйма) Установите 2 опоры подголовника.
  3. УСТАНОВИТЬ СПИНКУ СИДЕНЬЯ Установите разъем подушки безопасности вдоль внутреннего регулятора сиденья, а затем установите правый отклоняющийся регулятор внутри экрана с помощью винта таким образом, чтобы соединитель был помещен между ними. Установите узел спинки сиденья с помощью 4 болтов. Крутящий момент: 43 Н.м (440 кгс.см, 32 фт.лбф) ПРИМЕЧАНИЕ: Убедитесь в том, что сборка спинки сидения установлена на указанный крутящий момент. Если сборка спинок сидения была сброшена, или имеются трещины, вмятины или другие дефекты замените ее разъемом кресла.
  4. УСТАНОВКА ПОДЛОКОТНИКА Крутящий момент: 37 Н.м (380 kgf.cm, 27 фут.лбф)
  5. УСТАНОВКА ПОДГОЛОВНИКА
  6. УСТАНОВКА ПОДУШКИ СИДЕНЬЯ В СБОРЕ Установите подушку сиденья в сборе с помощью 4 болтов. Крутящий момент: 21 Н.м (210 кгс.см, 15 фут.лбф) Зацепите зажим электрожгута.
  7. УСТАНОВИТЬ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ Установить щиток подушки сиденья винтом.
  8. УСТАНОВКА НИЖНЕГО ЭКРАНА ПОДУШКИ СИДЕНЬЯ Установите нижний экран подушки сиденья при помощи винтов.
  9. УСТАНОВИТЬ ВНУТРЕННИЙ РЕМЕНЬ ПЕРЕДНЕГО СИДЕНЬЯ Зацепите хомут, затем подсоедините разъем. Установите внутренний ремень с болтом. Крутящий момент: 42 Н.м (430 kgf.cm, 31 фут.лбф)
  10. УСТАНОВИТЬ НАРУЖНЫЙ ЭКРАН ПОДУШКИ СИДЕНЬЯ Состыкуйте соединители, установите 3 винтами внешний экран подушки сиденья.
  11. УСТАНОВКА СПИНКИ СИДЕНЬЯ
  12. УСТАНОВКА ПЕРЕДНЕГО СИДЕНЬЯ Установите переднее сиденье. ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не повредить корпус Подсоедините разъемы. Установите 4 болта. Крутящий момент: 42 Н.м (430 кгс.см, 31 фут.) Установите крышки рулевых тяг для 4 сидений.
Схема №349

ПримечаниеЕсли разъем проводки SRS отсоединен, а выключатель зажигания находится в положении ON (ВКЛ), то регистрируется коды неисправностей. Никогда не используйте компоненты подушки безопасности из другого транспортного средства. При замене компонентов замените их новыми компонентами.

Схема №350
Схема №351
  1. СНЯТЬ ОБРЕШЕТКУ КРЫШИ (см. " СНЯТИЕ ") (ref-228273-S18019035452006040800000)
  2. СНИМИТЕ ЗАЩИТНУЮ ЗАВЕСУ В СБОРЕ Отсоедините соединитель защитной завесы в сборе. ПРИМЕЧАНИЕ: При обращении с соединителем подушки безопасности соблюдайте осторожность, чтобы не повредить жгут проводов подушки безопасности. В порядке, показанном на иллюстрации, удалите болты и защитную завесу в сборе с подушкой безопасности. ПОДСКАЗКА: Ослабьте болт (3) перед снятием болта (2). Привяжите переднюю и заднюю части защитной завес в сборе перед тем, как снять болт.

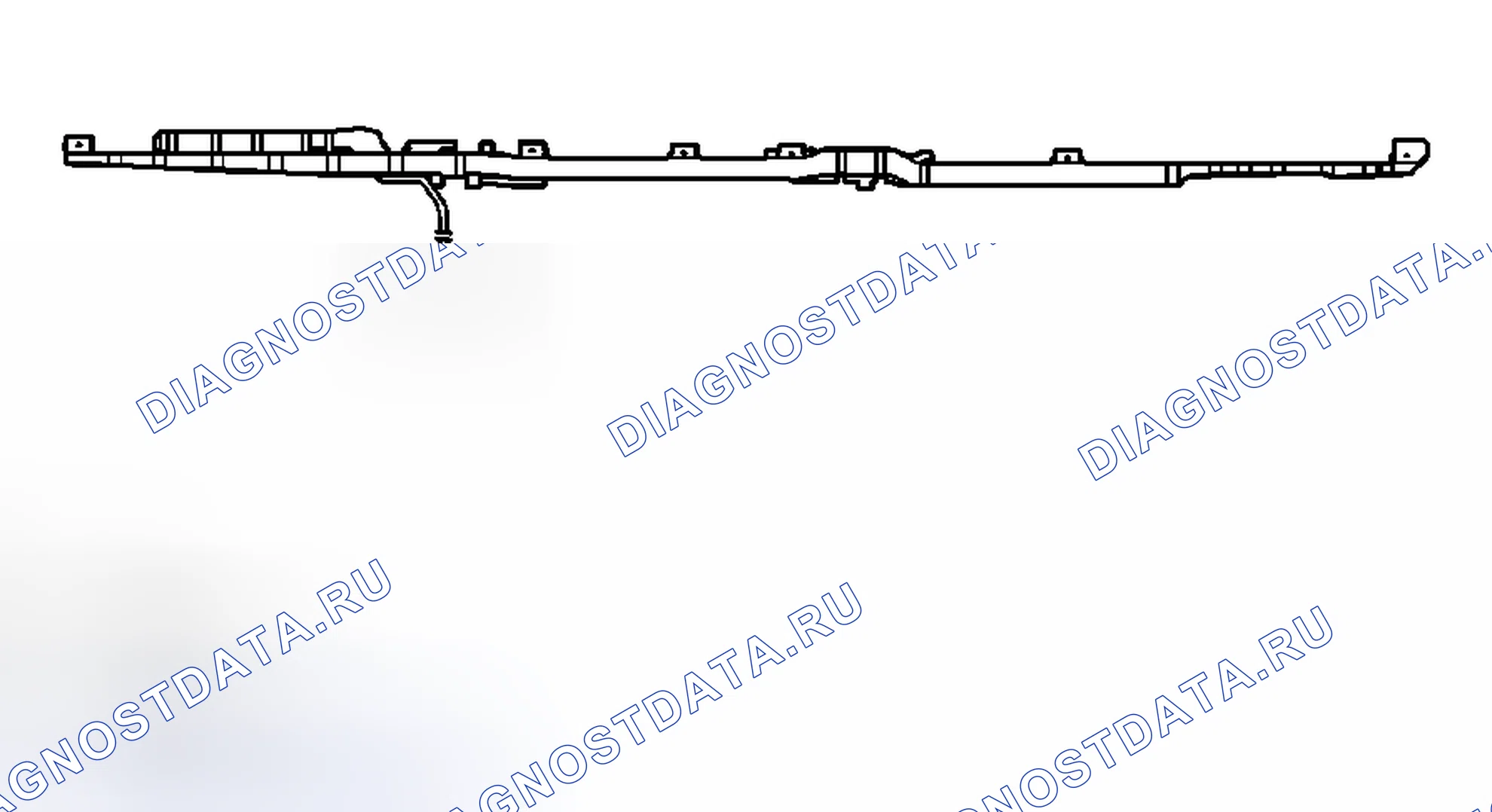

Схема №352
Схема №353
  1. Транспортное средство, не участвующее в столкновении: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Выполните проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Проведите визуальную проверку, которая включает следующие пункты с подушкой безопасности экрана занавеса в сборе, установленной на транспортном средстве. Проверьте порезы, мелкие трещины или заметное обесцвечивание гарнира передней стойки и крыши. (ref-228180-S13314972622006040800000)
  2. Транспортное средство, участвующее в столкновении и подушке безопасности, не развернуто: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Исправьте диагностическую систему (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Выполните визуальную проверку, которая включает следующие пункты со снятым с транспортного средства узлом подушки безопасности навесного щита. Проверьте порезы, разрывы и трещины или заметное обесцвечивание узла надувной подушки безопасности занавеса. Убедитесь в наличии порезов и трещин в жгуте проводов, а также сколов в соединителях. ВНИМАНИЕ: При демонтаже и установке защитной подушки безопасности соблюдайте процедуру. (ref-228180-S13314972622006040800000)(ref-228215-S28423422002006040800000)(ref-228215-S36305407442006040800000)
  3. Транспортное средство, участвующее в столкновении и срабатывании подушки безопасности: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Выполните проверку диагностической системы (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Проведите визуальную проверку, которая включает следующие пункты со снятым с транспортного средства навесным щитом в сборе с подушкой безопасности. Проверьте деформацию или трещины на кузове, на котором установлена подвесная защитная подушка безопасности. Убедитесь в повреждении разъема и жгута проводов. ПОДСКАЗКА: если кузов, на который была установлена навесная оболочка, деформирован или треснул, замените его. (ref-228180-S13314972622006040800000)

В следующих случаях замените навесную защитную подушку безопасности или крышку навесной защитной подушки безопасности.

СлучайЗамена детали
Если сработала подушка безопасности с навесным щитом.Защитный щиток в сборе с подушкой безопасности
Если было установлено, что узел защитной подушки безопасности занавеса неисправен при поиске неисправностей.Защитный щиток в сборе с подушкой безопасности
Если при проверке изделий обнаружено, что узел защитной подушки безопасности занавеса неисправен (см. раздел " ПРОВЕРКА "). (ref-228215-S24799374102006040800000)Защитный щиток в сборе с подушкой безопасности
Если при проверке предметов было обнаружено, что гарнир передней стойки неисправен (см. " ПРОВЕРКА "). (ref-228215-S24799374102006040800000)Гарнир передней стойки
Если при проверке изделий было обнаружено, что облицовка крыши неисправна (см. " ПРОВЕРКА "). (ref-228215-S24799374102006040800000)Облицовка крыши
Если узел подушки безопасности навесного щита был сброшен.Защитный щиток в сборе с подушкой безопасности

ОПИСАНИЕ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

ВниманиеДля снятия и установки навесного щита подушка безопасности в сборе, см. " СНЯТИЕ " и " УСТАНОВКА ". Обязательно следуйте правильной процедуре. (ref-228215-S28423422002006040800000)(ref-228215-S36305407442006040800000)

ПримечаниеНикогда не используйте детали подушек безопасности от другого автомобиля. При замене деталей заменяйте их новыми.

Схема №354
  1. УСТАНОВИТЬ ЗАЩИТНЫЙ ЭКРАН ПОДУШКА БЕЗОПАСНОСТИ В СБОРЕ в порядке, показанном на иллюстрации, установите защитную шторку подушки безопасности с помощью 8 болтов. Крутящий момент: 9,8 Н-м (100 кгс.см, 86 дюйм / фунт) ВНИМАНИЕ: Обратите должное внимание, чтобы не скручивать секцию развертывания защитной завесы в сборе. ПРИМЕЧАНИЕ: Убедитесь, что защитная завеса подушки безопасности установлена на указанный крутящий момент. Если защитная шторка в сборе была сброшена, или имеются трещины, вмятия или другие дефекты замените ее на соединителе
  2. МОНТАЖ КРЫШИ (См. " УСТАНОВКА ") (ref-228273-S36469561602006040800000)
  3. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №355

ПримечаниеНе открывайте крышку или корпус ЭБУ и различных электрических устройств без крайней необходимости. (Если контакты ИС соприкасаются, ИС может быть разрушена статическим электричеством).

HINT

Шаги 2.6 описаны в разделе " ДЕМОНТАЖ ". (ref-228271-S28217121792006040800000)

Схема №356
  1. СНЯТЬ ПЕРЕДНЕЕ СИДЕНЬЕ (см. " ДЕМОНТАЖ ") (ref-228275-S01220889252006040800000)
  2. СНЯТЬ РУЧКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
  3. СНЯТЬ ВЕРХНЮЮ КОНСОЛЬНУЮ ПАНЕЛЬ
  4. СНЯТЬ ЗАДНЮЮ КОНСОЛЬНУЮ КОРОБКУ С ЗАДНЕЙ ТОРЦЕВОЙ ПАНЕЛЬЮ КОНСОЛИ
  5. СНИМИТЕ ПЕРЕДНЮЮ КОНСОЛЬНУЮ КОРОБКУ
  6. ДЕМОНТАЖ ЦЕНТРАЛЬНОЙ НИЖНЕЙ ЧИСТОВОЙ ПАНЕЛИ БЛОКА В СБОРЕ
  7. СНИМИТЕ ДАТЧИК ПОДУШКИ БЕЗОПАСНОСТИ В СБОРЕ Отсоедините разъемы датчика подушки безопасности. ПРИМЕЧАНИЕ: Расстыкуйте разъемы при установленном датчике подушки безопасности в сборе, отверните 3 болта и снимите датчик подушки воздуха в сборе.

В следующих случаях замените датчик подушки безопасности в сборе.

  1. Если SRS был развернут в коллизии.
  2. Если обнаружено, что узел датчика подушки безопасности неисправен при поиске неисправностей.
  3. Если узел датчика подушки безопасности был сброшен.
ВниманиеДля снятия и установки датчика подушки безопасности в сборе, см. разделы " СНЯТИЕ " и " УСТАНОВКА ". Обязательно следуйте правильной процедуре. (ref-228215-S31102978122006040800000)(ref-228215-S16871309402006040800000)

ПримечаниеНикогда не используйте части SRS из другого транспортного средства. При замене деталей замените их новыми деталями. Никогда повторно не используйте узел датчика подушки безопасности, участвующий в столкновении, когда подушка безопасности развернута. Ни в коем случае не ремонтируйте датчик для его повторного использования.

HINT

Для получения информации о шагах 2-6 см. раздел " УСТАНОВКА ". (ref-228271-S22340595312006040800000)

Схема №357
  1. УСТАНОВКА ДАТЧИКА ПОДУШКИ БЕЗОПАСНОСТИ Установите датчик в сборе на 3 болта. Крутящий момент: 17,5 Н.м (178 кгс.см, 13 фут.лбф) Подключите разъемы датчиков подушек безопасности. ПРИМЕЧАНИЕ: Подключение разъема выполняется после установки датчика. Убедитесь, что узел датчика установлен с указанным крутящим моментом. Если сборка датчика была сброшена или имеются трещины, вмятины или другие дефекты в корпусе, кронштейне скобе или соединителе, замените сборку датчика на новую При установке не следует соблюдать осторожность.
  2. МОНТАЖ ЦЕНТРАЛЬНОЙ НИЖНЕЙ ПРИБОРНОЙ ПАНЕЛИ В СБОРЕ
  3. УСТАНОВКА ПЕРЕДНЕЙ КОНСОЛЬНОЙ КОРОБКИ
  4. УСТАНОВИТЬ ЗАДНЮЮ КОНСОЛЬНУЮ КОРОБКУ С КОНСОЛЬНОЙ ЗАДНЕЙ ТОРЦЕВОЙ ПАНЕЛЬЮ
  5. УСТАНОВКА ВЕРХНЕЙ КОНСОЛЬНОЙ ПАНЕЛИ
  6. УСТАНОВИТЬ РУЧКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
  7. УСТАНОВИТЬ ПЕРЕДНЕЕ КРЕСЛО (см. " МОНТАЖ ") (ref-228275-S22234028812006040800000)
  8. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №358

ПримечаниеЕсли разъем проводки SRS отсоединен с выключателем зажигания в положении ON, коды неисправностей будет записан. Никогда не используйте компоненты SRS. из другого транспортного средства. При замене деталей замените их новыми деталями. Ни в коем случае повторно не используйте датчик, участвующий в столкновении после развертывания SRS.Н е ремонтируйте датчик для его повторного использования.

Схема №359
Схема №360
  1. ДЕМОНТИРОВАТЬ ПЕРЕДНИЙ ДАТЧИК ПОДУШКИ БЕЗОПАСНОСТИ ЛЕВ. Снимите держатель аккумулятора и аккумулятор. Отсоедините разъем датчика передней подушки безопасности. ПРИМЕЧАНИЕ: Разъедините соединитель с установленным датчиком в сборе. Потяните бачок омывателя ветрового стекла, как показано на иллюстрации. Отверните 2 болта и выньте передний датчик подушки безопасности ЛЕВ.
  2. СНЯТЬ ДАТЧИК ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПРАВЫЙ Отсоединить разъем датчика передней подушки безопасности. ПРИМЕЧАНИЕ: Разъедините разъем с установленным датчиком в сборе, отверните 2 болта и снимите датчик фронтальной подушки безопасности правый.
Схема №361
Схема №362
  1. Транспортное средство, не участвующее в столкновении: ОСМОТРЕТЬ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Провести проверку диагностической системы. (См. раздел " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
  2. Транспортные средства, участвующие в столкновении: ОСМОТРИТЕ ДОПОЛНИТЕЛЬНУЮ УДЕРЖИВАЮЩУЮ СИСТЕМУ Проведите проверку диагностической системы. (См. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") Если повреждено переднее крыло транспортного средства или его периферия, выполните визуальную проверку на предмет повреждения датчика передней подушки безопасности, которая включает следующие пункты даже если подушка безопасности не была развернута: Деформация кронштейна. Отслоение краски от кронштейна. трещины, вмятины или сколы в корпусе. Трещины, выбоины и царапины в серийном разъеме. (ref-228180-S13314972622006040800000)

В следующих случаях замените датчик передней подушки безопасности.

  1. Если SRS был развернут при столкновении. (Замените как левый, так и правый датчики подушки безопасности.)
  2. Если при поиске и устранении неисправностей датчик передней подушки безопасности был признан неисправным.
  3. Если датчик передней подушки безопасности был найден неисправным во время проверки элементов. (См. " ПРОВЕРКА ") (ref-228215-S31703290902006040800000)
  4. Если датчик передней подушки безопасности был сброшен.
ВниманиеДля снятия и установки датчика передней подушки безопасности, см. разделы " СНЯТИЕ " и " УСТАНОВКА ". Обязательно следуйте правильной процедуре. (ref-228215-S12010409582006040800000)(ref-228215-S29132755762006040800000)

ПримечаниеНикогда не используйте детали SRS из другого транспортного средства. При замене деталей замените их новыми деталями. Никогда повторно не используйте датчик, участвующий в столкновении, когда развернут SRS. никогда не ремонтируйте датчик для его повторного использования.

Схема №363
  1. УСТАНОВИТЬ ПЕРЕДНИЙ ДАТЧИК ПОДУШКИ БЕЗОПАСНОСТИ Подключите датчик передней подушки безопасности стрелкой к датчику, обращенному в сторону передней части автомобиля. Крутящий момент: 7,5 Н.м (76 кгс.см, 66 in.lbf) ПРИМЕЧАНИЕ: Убедитесь, что датчик установлен с указанным крутящим моментом. Если датчик был сброшен, или есть трещины, вмятины или другие дефекты в корпусе, кронштейнах или разъеме, замените снятый датчик на новый. Передний соединитель кода будет надежно зафиксирован при обнаружении механизма проверки электрического соединения.
  2. УСТАНОВИТЕ БАТАРЕЮ И ДЕРЖАТЕЛЬ БАТАРЕИ
  3. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №364

ПримечаниеНе открывайте крышку или корпус ЭБУ и различные электрические устройства без крайней необходимости (при прикосновении к клеммам ИС, возможно разрушение ИС статическим электричеством). Если разъем проводки SRS отсоединен с выключателем зажигания в положении ON, будет произведена запись коды неисправностей.

HINT

Шаги 1.8 описаны в разделе " ДЕМОНТАЖ ". (ref-228273-S18019035452006040800000)

Схема №365
  1. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ
  2. СНЯТЬ ЗАЩИТНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ
  3. СНЯТЬ КРЫШКУ НАРУЖНОГО АНКЕРА ПОЯСНОГО РЕМНЯ
  4. СНЯТЬ АНКЕР ПОЛА НАРУЖНОГО РЕМНЯ ПЕРЕДНЕГО СИДЕНЬЯ
  5. СНЯТЬ ОБЛИЦОВКУ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ
  6. СНЯТЬ ОТДЕЛКУ ПРОЕМА ЗАДНЕЙ ДВЕРИ
  7. СНЯТЬ НИЖНИЙ ГАРНИР ЦЕНТРАЛЬНОЙ СТОЙКИ
  8. СНЯТЬ ВНЕШНИЙ РЕМЕНЬ ПЕРЕДНЕГО СИДЕНЬЯ
  9. ДЕМОНТИРОВАТЬ БОКОВОЙ И НАВЕСНОЙ ЩИТОК ПОДУШКА БЕЗОПАСНОСТИ В СБОРЕ Отсоедините разъем. ПРИМЕЧАНИЕ: Разъедините соединитель с установленным датчиком в сборе, отверните 2 болта и снимите датчик подушки безопасности бокового и навесного щитка в сборе.

В следующих случаях замените датчик боковой и навесной щитовой подушки безопасности в сборе.

  1. Если боковая и навесная защитные подушки безопасности в сборе были развернуты при столкновении.
  2. Если при поиске неисправностей было обнаружено, что узел датчика боковой и навесной щитовой подушки безопасности неисправен.
  3. Если был сброшен узел датчика боковой и навесной щитовой подушки безопасности.
ВниманиеДля снятия и установки датчика подушек безопасности боковых и навесных щитов см. разделы " СНЯТИЕ " и " УСТАНОВКА ". Обязательно следуйте правильной процедуре. (ref-228215-S07710691552006040800000)(ref-228215-S41078253622006040800000)

ПримечаниеНикогда не используйте детали SRS из другого автомобиля. При замене деталей замените их новыми. Никогда повторно не используйте боковой и навесной щиток узла датчика подушки безопасности, участвующего в столкновении, когда подушка безопасности развернута. Ни в коем случае не ремонтируйте датчик для его повторного использования.

HINT

Шаги 2.9 описаны в разделе " УСТАНОВКА ". (ref-228273-S36469561602006040800000)

Схема №366
  1. УСТАНОВКА ДАТЧИКА БОКОВОЙ И НАВЕСНОЙ ОБОЛОЧКИ В СБОРЕ Установить датчик боковой и навесной оболочки в сборе с 2-мя болтами. Крутящий момент: 20 Н.м (205 кгс.см, 15 фут.лбф) Соединить разъем датчика боковой и подвесной оболочек в сборе. ПРИМЕЧАНИЕ: соединение разъема производится после установки датчика в сборе Убедиться в том, что датчик в сборе установлен с заданным моментом. Если узел датчика был сброшен, или имеются трещины, вмятины или другие дефекты не устранены при помощи кронштейна.
  2. УСТАНОВИТЬ ВНЕШНИЙ РЕМЕНЬ ПЕРЕДНЕГО СИДЕНЬЯ Крутящий момент: Верхний болт: 8,0 Н.м (81 кгс.см, 71 дюйм.лбф)
  3. УСТАНОВИТЬ НИЖНИЙ ГАРНИР ЦЕНТРАЛЬНОЙ СТОЙКИ
  4. УСТАНОВИТЬ РЕГУЛИРОВОЧНУЮ ПРОКЛАДКУ ДЛЯ ОТКРЫТИЯ ЗАДНЕЙ ДВЕРИ
  5. МОНТАЖ ОБЛИЦОВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ И ПОЛОСЫ ЗАЩИТЫ ОТ АТМОСФЕРНЫХ ВОЗДЕЙСТВИЙ
  6. УСТАНОВИТЬ АНКЕРНЫЙ МОМЕНТ НАРУЖНОГО РЕМНЯ ПОЛА ПЕРЕДНЕГО СИДЕНЬЯ: 42 Н.м (428 кгс.см, 31 фут.lbf)
  7. УСТАНОВИТЬ НАРУЖНУЮ КРЫШКУ АНКЕРА ПОЯСНОГО РЕМНЯ
  8. УСТАНОВКА ЗАЩИТНОЙ ПЛАСТИНЫ ПЕРЕДНЕЙ ДВЕРИ
  9. УСТАНОВКА ЗАЩИТНОЙ ПЛАСТИНЫ ЗАДНЕЙ ДВЕРИ
  10. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №367

ПримечаниеНе открывайте крышку или корпус ЭБУ и различные электрические устройства без крайней необходимости. (При прикосновении к клеммам ИС, ИС может быть разрушена статическим электричеством.) Если разъем проводки SRS отсоединен с выключателем зажигания в положении ON, будет записана коды неисправностей.

HINT

Шаги 1.7 описаны в разделе " ДЕМОНТАЖ ". (ref-228273-S18019035452006040800000)

Схема №368
  1. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ
  2. СНЯТЬ ОТДЕЛКУ ПРОЕМА ЗАДНЕЙ ДВЕРИ
  3. СНЯТЬ ЗАДНИЙ ЯКОРЬ РЕМНЯ БЕЗОПАСНОСТИ
  4. СНЯТЬ ЗАДНЮЮ УСТАНОВОЧНУЮ ПЛАСТИНУ МАТА
  5. СНЯТЬ ЗАДНЕЕ КРЕСЛО № 2
  6. СНЯТЬ ПЛАСТИНЫ БОЙКОВ
  7. СНЯТЬ ЧЕТВЕРТЬ ОБРЕЗНОЙ ПАНЕЛИ
  8. ДЕМОНТИРОВАТЬ НАВЕСНУЮ ПОДУШКУ БЕЗОПАСНОСТИ В СБОРЕ Отстыковать разъем. ПРИМЕЧАНИЕ: Расстыкуйте разъем с установленным датчиком в сборе, отверните 2 болта и снимите датчик подушки безопасности навесного щита в сборе.

В следующих случаях замените узел датчика подушки безопасности навесного щита.

  1. Если узел датчика подушки безопасности навесного щита был развернут при столкновении.
  2. Если было обнаружено, что узел датчика подушки безопасности навесного щита неисправен при поиске неисправностей.
  3. Если узел датчика подушки безопасности навесного щита был сброшен.
ВниманиеДля снятия и установки датчика подушки безопасности навесного щита см. разделы " СНЯТИЕ " и " УСТАНОВКА ". Обязательно следуйте правильной процедуре. (ref-228215-S34004936272006040800000)(ref-228215-S06181844552006040800000)

ПримечаниеНикогда не используйте детали SRS из другого транспортного средства. При замене деталей замените их новыми. Никогда повторно не используйте узел датчика надувной подушки безопасности с навесным щитом, участвующий в столкновении, когда подушка безопасности развернута. Ни в коем случае не ремонтируйте датчик для его повторного использования.

HINT

Шаги 2-8 описаны в разделе " УСТАНОВКА ". (ref-228273-S36469561602006040800000)

Схема №369
  1. УСТАНОВИТЬ НАВЕСНОЙ ЩИТ ПОДУШКА БЕЗОПАСНОСТИ В СБОРЕ С ДАТЧИКОМ Установите датчик подвесного щита в сборе на 2 болта. Крутящий момент: 17,5 Н.м (178 кгс.см, 13 фут.лбф) Подсоедините разъем. ПРИМЕЧАНИЕ: Подключение разъема производится после установки датчика в сборе. Убедитесь, что узел датчика установлен с указанным моментом затяжки. Если узел датчика был сброшен, или имеются трещины, вмятины или другие дефекты в корпусе, кронштейне скобе или разъеме, замените датчик в сборе с новой деталью.
  2. МОНТАЖ ЧЕТВЕРТЬОБОЛОЧЕЧНОЙ ПАНЕЛИ
  3. УСТАНОВИТЬ ПЛАСТИНЫ БОЙКА
  4. УСТАНОВИТЬ ЗАДНИЙ № 2 сиденье (КРЕСЛО)
  5. УСТАНОВКА ЗАДНЕГО МАТА
  6. УСТАНОВИТЬ ЗАДНИЙ ЯКОРЬ РЕМНЯ БЕЗОПАСНОСТИ
  7. УСТАНОВИТЬ ОТДЕЛКУ ПРОЕМА ЗАДНЕЙ ДВЕРИ
  8. УСТАНОВКА ЗАЩИТНОЙ ПЛАСТИНЫ ЗАДНЕЙ ДВЕРИ
  9. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №370

ПримечаниеНе открывайте крышку или корпус ЭБУ и различные электрические устройства без крайней необходимости. (При прикосновении к клеммам ИС, ИС может быть разрушена статическим электричеством.) Если разъем проводки SRS отсоединен с выключателем зажигания в положении ON, будет записана коды неисправностей.

Схема №371
  1. СНЯТЬ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (СО СТОРОНЫ ВОДИТЕЛЯ) (см. " ДЕМОНТАЖ ") (ref-228275-S01220889252006040800000)
  2. СНЯТЬ ДАТЧИК ПОЛОЖЕНИЯ КРЕСЛА В СБОРЕ Отверните болт и снимите датчик положения сиденья в сборе, отсоедините разъем.

В следующих случаях замените датчик положения сиденья в сборе.

  1. В случае обнаружения неисправности датчика положения сиденья при поиске и устранении неисправностей.
  2. Если узел датчика положения сиденья был сброшен.
ВниманиеПри демонтаже и монтаже датчика положения сиденья в сборе руководствуйтесь инструкциями " ДЕМОНТАЖ " и " МОНТАЖ ", соблюдая правильную процедуру. (ref-228215-S15073468152006040800000)(ref-228215-S21610584982006040800000)

ПримечаниеНикогда не используйте детали SRS из другого автомобиля. При замене деталей замените их новыми. Никогда повторно не используйте датчик положения сиденья в сборе, участвующий в столкновении, когда подушка безопасности сработала. Ни в коем случае не ремонтируйте датчик для его повторного использования.

Схема №372
  1. УСТАНОВКА ДАТЧИКА ПОЛОЖЕНИЯ СИДЕНЬЯ В СБОРЕ Подсоедините разъем. Установите узел датчика положения седла новым болтом. Номер детали: Встряхните болт: 90119-06871 Крутящий момент: 8,0 Н.м (82 кгс.см, 71 in.lbf) ПРИМЕЧАНИЕ: Подключение соединителя производится после установки узла датчика Убедитесь, что узел датчика установлен с заданным моментом. Если узел сенсора был сброшен, или имеются трещины, вмятины или другие дефекты замените в корпусе один из узлов, не соблюдая при установке разъема кронштейна.
  2. УСТАНОВИТЬ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (СО СТОРОНЫ ВОДИТЕЛЯ) (СМ. " УСТАНОВКА ") (ref-228275-S22234028812006040800000)
  3. ОСМОТРЕТЬ СИГНАЛЬНУЮ ЛАМПУ SRS (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ") (ref-228180-S13314972622006040800000)
Схема №373
Схема №374
  1. Проверить RSCA OFF INDICATOR фонарь (ПРОВЕРЬ ИНДИКАТОРНУЮ ЛАМПУ ВЫКЛЮЧЕНИЯ РСА) Включите выключатель зажигания. Проверьте, что индикаторная лампа ВЫКЛЮЧЕНИЕ RSCA погасла после того, как загорится в течение 3 секунд. Убедитесь в том, что после нажатия на кнопку отключения RSKA ВЫКЛ примерно 2 секунды загорается индикаторный индикатор RSCA.
  2. Проверить RSCA OFF выключатель CONTINUITY Удаление указанной непрерывности панели приборной панели Lwr (см. " СНЯТИЕ ").удаление выключателя RSCA OFF с финишной панели приборного щитка Lw - проверка целостности между всеми клеммами. TESTER CONNECTION SPECIFIED CONDITION Положение переключателя тестера Подключение указанного состояния отключено ПО (3) < -- > E (4) Нет Contcontinuity on Ss 4 (3 > - Заменить <) Как - Не - Это (1) -е (2) - Нет (3 - не соответствует, А < 4) - не Является (ref-228271-S28217121792006040800000)
Схема №375

В следующих случаях замените жгут проводов или соединитель.

  1. Если при поиске и устранении неисправностей обнаружена неисправность какой-либо части жгута проводов SRS или какого-либо разъема.
  2. Если какая-либо часть жгута проводов SRS или какого-либо разъема была обнаружена неисправной во время проверки пунктов 2- (b) или (c) (см. " ПРОВЕРКА "). (ref-228215-S13597369692006040800000)

ПримечаниеЕсли жгут проводов, используемый в SRS, поврежден, замените всю сборку жгута проводов.

Другие статьи — SUPPLEMENTAL RESRTAINT система '
