Иммобилайзер: Прочее Haval Chitu I

Замки дверей и противоугонная система 46 иллюстраций ~20 мин чтения

Блок управления двигателем (модуль управления двигателем)

  1. Иммобилайзер типа SMARTRA блок управления двигателем осуществляет проверку ключа зажигания с помощью специального алгоритма шифрования, который программируется в транспондер, а также в блок управления двигателем одновременно. Только при равенстве результатов двигатель может быть запущен. Данные всех транспондеров, которые действительны для транспортного средства, сохраняются в блок управления двигателем.
  2. Иммобилайзер типа Shinchang В положении включения зажигания блок управления двигателем двигателя получает информацию от блок управления зажиганием и разрешает впрыск.

Блок управления зажиганием осуществляет связь со встроенным транспондером в ключе зажигания. Эта беспроводная связь работает на радиочастоте (радиочастота 125 к Гц). блок управления зажиганием установлен за подушкой под панелью рядом с антенной катушкой для передачи и приема радиочастот.

Блок управления зажиганием проводит проверку ключа зажигания с помощью специального алгоритма шифрования, который программируется в транспондер, а также в блок управления зажиганием одновременно. Только если результаты равны, передает сигнал в блок управления двигателем для разрешения впрыска. Данные всех транспондеров, которые действительны для транспортного средства, сохраняются в блок управления зажиганием.

Устройство SMARTRA

SMARTRA осуществляет связь со встроенным транспондером в ключе зажигания. Эта беспроводная связь работает на радиочастоте (радиочастота 125 к Гц). SMARTRA монтируется за поддоном под панелью рядом с антенной катушкой для передачи и приема радиочастот.

И и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и и

Транспондер (встроенные клавиши)

Транспондер имеет усовершенствованный алгоритм шифрования. Во время ключевой процедуры обучения транспондер будет запрограммирован конкретными данными транспортного средства. Специфические данные транспортного средства записываются в память транспондера. Процедура записи выполняется только один раз; поэтому содержимое транспондера никогда не может быть изменено.

Схема №18
Схема №19
Схема №20

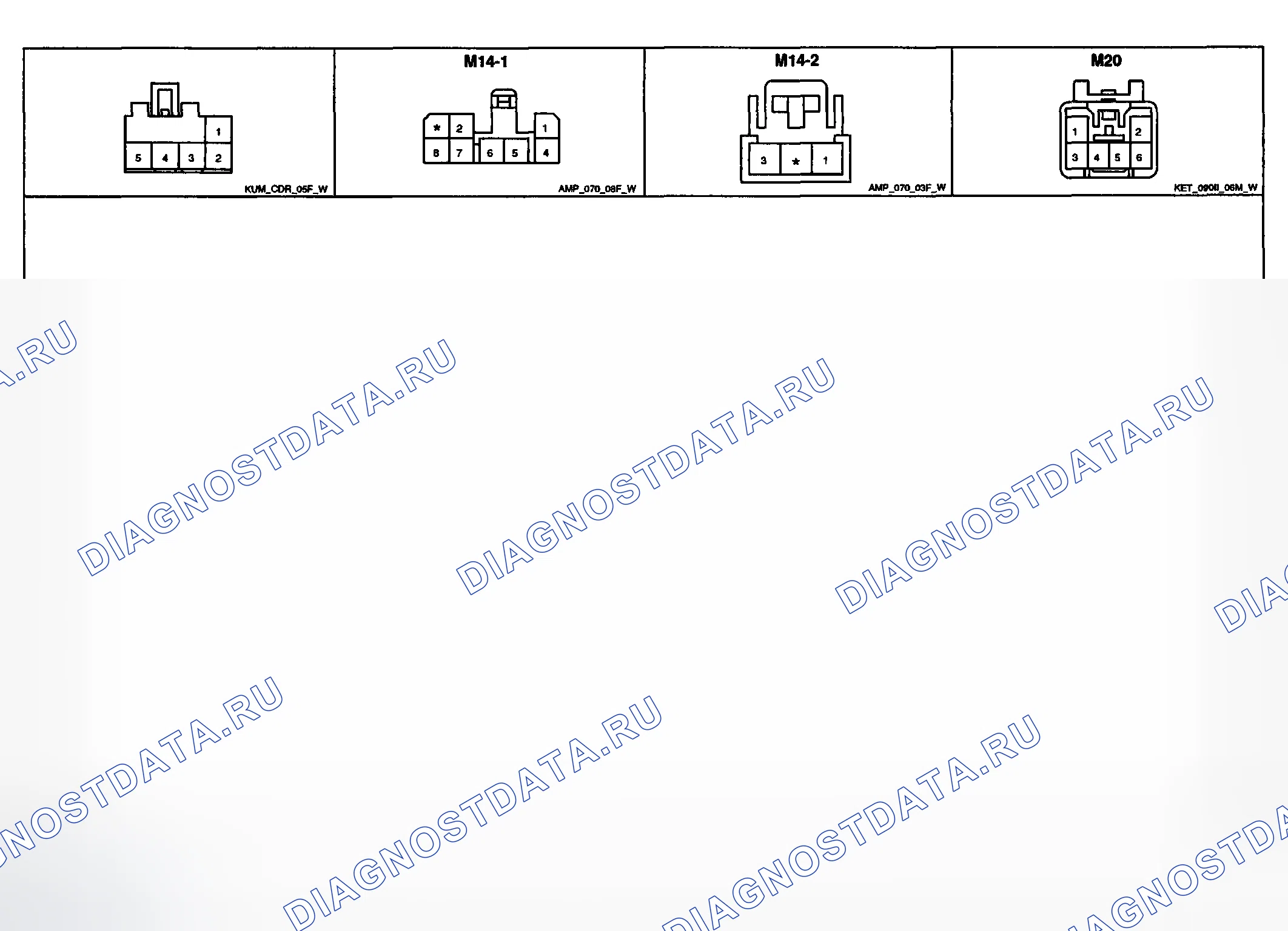

Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
  1. На экране появится сообщение (сообщение), (сообщение), (сообщение), (сообщение), (сообщение), (сообщение), (сообщение), (сообщение), (сообщение).
  2. А.
Схема №46
Схема №47
Схема №48
Схема №49
Схема №50
  1. И
  2. И
  1. Связь между блок управления двигателем и SMARTRA / ICU.
  2. Функция SMARTRA / ICU и транспондера.
  3. Данные (хранящиеся в блок управления двигателем / ICU, относящиеся к функции иммобилайзера.

В следующей таблице показано назначение неисправностей, связанных с иммобилайзером, для каждого типа

Неисправности, связанные с иммобилайзеромТипы неисправностейДиагностические коды
Отказ блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (блок управления двигателем)Неиммобилайзер-EMS, соединенный с иммобилайзеромP1610
Ошибка ключа транспондераТранспондер не в режиме пароля Транспортные данные транспондера были измененыP1674 (Ошибка состояния транспондера)
Ошибка ключа транспондераОшибка программирования транспондераP1675 (ошибка программирования транспондера)
Сбой SMARTRAНедопустимое сообщение от SMARTRA к блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (блок управления двигателем)P1676 (ошибка сообщения SMARTRA)
Сбой SMARTRAVirgin SMARTRA при изучении EMS Neutral SMARTRA при изучении EMS Неверная аутентификация EMS и SMARTRA Блокировка SMARTRA169A (ошибка аутентификации SMARTRA)
Сбой SMARTRAНет ответа от SMARTRA Ошибка катушки антенны Ошибка линии связи (разомкнутый/короткий и т.д.) Недопустимое сообщение от SMARTRA к блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (блок управления двигателем)P1690 (SMARTRA без ответа)
Неисправность катушки антенныАнтенная катушка разомкнута / короткаP1691 (Ошибка антенной катушки)
Неисправность индикаторной лампы иммобилайзераОшибка индикаторной лампы иммобилайзера (кластер)P1692 (ошибка лампы иммобилайзера)
Ошибка ключа транспондераИскаженная информация от транспондера. Более одного транспондера в магнитном поле (Антенная катушка). Нет транспондера (Ключ без транспондера) в магнитном поле (Антенная катушка).P1693 (Ответчик без ошибки ответа/недопустимый ответ)
Отказ блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (блок управления двигателем)Недопустимый запрос от блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (блок управления двигателем). (Нарушение уровня протокола - недопустимый запрос, ошибка контрольной суммы и т.д.)P1694 (ошибка сообщения ИКМ (ЕСМ))
Отказ внутренней постоянной памяти (EEPROM) блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (блок управления двигателем)Ошибка внутренней постоянной памяти блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (блок управления двигателем) (EEPROM) Недопустимая операция записи в постоянную память (EEPROM)P1695 (ошибка памяти ИКМ (ЕСМ))
Недопустимая ошибка ключаНетронутый ответчик в состоянии ИКМ (блок управления двигателем) " Learned " Выученный (недопустимый) Ответчик в состоянии ИКМ (блок управления двигателем) " Learned " (ошибка аутентификации).P1696 (ошибка аутентификации)
Заблокирован таймеромP1699 (два раза по сравнению с испытанием)

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ИММОБИЛАЙЗЕРА (2.0L - ТИП SMARTRA)

Неисправности, связанные с иммобилайзеромТипы неисправностейДиагностические коды
Отказ внутренней постоянной памяти блок управления двигателем (EEPROM)Ошибка внутренней постоянной памяти (EEPROM) блок управления двигателем. Недопустимая операция записи в постоянную память (EEPROM).P1677 (блок управления двигателем имеет другой VIN
Сбой SMARTRA / ECОшибка линии связи (обрыв / короткое замыкание и т.д.) Недопустимое сообщение от SMARTRA / блок управления зажиганием в блок управления двигателем.P1678 (EMS без запроса)
Ошибка катушки антенныP1691 (Ошибка антенной катушки)
Ошибка блок управления двигателемЗапрос от блок управления двигателем недействителен. (Нарушение уровня протокола - недействительный запрос, ошибка контрольной суммы и т.д.)P1679 (ошибка сообщения блок управления двигателем)
Неисправность транспондераПоврежденные данные с транспондера. Более одного транспондера в магнитном поле (Антенная катушка). Нет транспондера (Ключ без транспондера) в магнитном поле (Антенная катушка). Транспондер не в режиме пароля. Транспортные данные транспондера изменены. Ошибка программирования транспондера.P1693 Transponder no responder error / transponder invalid отклик, Transponder status error, ошибка программирования транспондера
Недопустимая TpTp имеет другой контактP1698

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ИММОБИЛАЙЗЕРА (2,7 л - ТИП SHINCHANG)

Нейтрализация Эсуда / СИС

Тестер может установить блок управления двигателем / ICU в " нейтральное " состояние.

Вставляется действительный ключ зажигания, и после записи включения зажигания блок управления двигателем / ICU запрашивает конкретные данные о транспортном средстве у тестера. Коммуникационные сообщения описаны в " Нейтральном режиме ". После успешного получения данных блок управления двигателем / ICU нейтрализуется.

Блок управления двигателем / ICU остается заблокированным. Ни режим хромающего дома, ни функция " двукратного включения зажигания " не принимаются блок управления двигателем / ICU.

Обучение ключей соответствует процедуре, описанной для virgin блок управления двигателем / ICU. Специфические данные транспортного средства должны быть неизменными из-за уникального программирования транспондера. Если данные должны быть изменены, запрашиваются новые ключи с virgin транспондером.

[двигатель 2.0]

Эта функция предназначена для нейтрализации блок управления двигателем и ключ. Ex) при потере ключа, Нейтрализуйте блок управления двигателем, а затем научите ключи.

(См. Действия, которые следует предпринять, когда ключ и контакт-код блок управления двигателем может быть установлен в " нейтральное " состояние с помощью сканера. Действительный ключ зажигания вставлен, и после записи включения зажигания блок управления двигателем запрашивает конкретные данные о транспортном средстве от сканера. Коммуникационные сообщения описаны в " Нейтральном режиме ". После успешного получения данных блок управления двигателем нейтрализуется.

Блок управления двигателем остается заблокированным. Ни хромающий домашний режим, ни функция " двойное включение зажигания " не принимаются блок управления двигателем.

Обучение ключам соответствует процедуре, описанной для чистого блок управления двигателем. Специфические данные транспортного средства должны быть неизменными из-за уникального программирования транспондера. Если данные должны быть изменены, запрашиваются новые ключи с чистым транспондером.

[2.7 двигатель]

Эта функция предназначена для нейтрализации ICU и ECU.

При замене ICU и блок управления двигателем ICU и блок управления двигателем нуждаются в нейтрализации сканером.

При нейтрализации данные EEPROM (VIN-код, пароль, контакт-код, ключевые данные) в иммобилайзере стираются.

После выполнения нейтрализации ICU сканером необходимо включить ключ " OFF -- > ON ", поскольку блок управления двигателем нейтрализуется ICU.

ПримечаниеУсловие настройки нейтрализации Ввод сканером правильного контакт-кода. Смысл нейтрализации.: удаление контакт-кода (6) и пароля пользователя (4).: Блокировка блок управления двигателем (кроме разрешения на обучение ключам)

Схема №51
Схема №52
Схема №53
Схема №54
Схема №55

Данные диагностического сканера

Проверить статус

Схема №56
  1. IGN «ON» и двигатель «OFF»
  2. Контролируйте параметр " Состояние блок управления двигателем " на Scantool. Спецификация: " LEARNED " (Таблица 1)) Эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в ключевом цилиндре был изучен и SMARTRA3 был изучен
  3. И SMARTRA3 SMARTRA3

Как проверить ремонт транспортного средства

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите сканирующий инструмент и монитор " ТЕКУЩИЕ ДАННЫЕ ".
  2. Выберите режим " коды неисправностей (расшифровка кода ошибки) (коды неисправностей) " и сброс the коды неисправностей.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
Схема №57
  1. IGN «ON» и двигатель «OFF»
  2. Контролируйте параметр " блок управления двигателем ключ и Smartra Status " на Scantool. Спецификация: " LEARNED " (Таблица 1)) Эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в цилиндре ключа был изучен и SMARTRA3 был изучен
  3. Был ли изучен статус блок управления двигателем и ключ?

YES

Замените известным исправным " чистым " транспондером и перейдите к процедуре " Проверка компонентов ".

NO

Перейдите к процедуре " Контроль компонентов ".

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите сканирующий инструмент и монитор " ТЕКУЩИЕ ДАННЫЕ ".
  2. Выберите режим " коды неисправностей (расшифровка кода ошибки) (коды неисправностей) " и сброс the коды неисправностей.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Проверить статус

  1. IGN «ON» и двигатель «OFF»
  2. Контролируйте параметр " блок управления двигателем ключ и Smartra Status " на Scantool. Спецификация: " LEARNED " (Таблица 1)) Эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в цилиндре ключа был изучен и SMARTRA3 был изучен
  3. Был ли изучен статус ключ?

YES

Проверьте разъемы на слабину, плохое соединение, изгиб, коррозию, загрязнение, порчу, повреждение на блок управления двигателем или SMARTRA. И этот расшифровка кода ошибки не стерт при предыдущем ремонте. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " Проверка ремонта автомобиля ".

NO

Перейдите к процедуре " Контроль компонентов ".

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите сканирующее устройство, выберите режим " коды неисправностей (расшифровка кода ошибки) (коды неисправностей) " (расшифровка кодов ошибок (коды неисправностей)) и очистите коды неисправностей.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
Схема №58
  1. По- SMARTRA3
  2. И SMARTRA3 SMARTRA3 SMATRA3

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите сканирующее устройство, выберите режим " коды неисправностей (расшифровка кода ошибки) (коды неисправностей) " (расшифровка кодов ошибок (коды неисправностей)) и очистите коды неисправностей.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Форма сигнала и данные

Текущие данные

Текущие данные из иммобилайзера будут показывать номера полученных ключей, статус блок управления двигателем, статус ICU и статус ключа как (Таблица 1).

Текущие данные дают представление о вероятной причине.

Схема №59
  1. ECU: VIN - это идентификационный номер транспортного средства (VIN), который состоит из идентификационного кода и пароля, а не из номера кузова транспортного средства, Virgin (это статус, что блок управления двигателем не запоминает VIN) Neutral (Это статус, что VIN стирается на блок управления двигателем по специальной команде от scantool) Leared (Это статус, что VIN не может быть изучен на ECPLM по специальной команде от scantool). Еще не проверено (это состояние не проверено в EPS).
  2. Ключ: Virgin (Это означает, что ключ в цилиндре с ключом еще не соответствует ICU) Learned (Это означает, что ключ в цилиндре с ключом соответствует ICU) Invalid (miscatched) status (Invalid) ключ с NO Transponder Более 1 (One) Transponder in the magnetic field No Transponder in the magnetic field Tp data blocked Tp data is not existed Tp Teteaching Ошибка ROROM Ввод.
  1. Зажигание " включено " и Двигатель " выключен ".
  2. После подключения Scantool выполните мониторинг коды неисправностей и CURRENT DATA для проверки состояния ключа.
  3. А. P1677 (ref-355511-S16321367262010012500000)(ref-355511-S16321367262010012500000)

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите сканирующий инструмент и монитор " ТЕКУЩИЕ ДАННЫЕ ".
  2. Выберите режим " коды неисправностей (расшифровка кода ошибки) (коды неисправностей) " и сброс the коды неисправностей.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Текущие данные

(Рисунок 1)) Отображение текущей информации

Текущие данные из иммобилайзера будут показывать номера полученных ключей, статус блок управления двигателем, статус ICU и статус ключа как (Таблица 1).

Благодаря этим текущим данным симптом невозможности запуска, вероятно, предполагается, что это проблема.

  1. ECU: VIN - это идентификационный номер транспортного средства (VIN), который состоит из идентификационного кода и пароля, а не из номера кузова транспортного средства, Virgin (это статус, что блок управления двигателем не запоминает VIN) Neutral (Это статус, что VIN стирается на блок управления двигателем по специальной команде от scantool) Leared (Это статус, что VIN не может быть изучен на ECPLM по специальной команде от scantool). Еще не проверено (это состояние не проверено в EPS).
  2. Ключ: Virgin (Это означает, что ключ в цилиндре с ключом еще не соответствует ICU) Learned (Это означает, что ключ в цилиндре с ключом соответствует ICU) Invalid (miscatched) status (Invalid) ключ с NO Transponder Более 1 (One) Transponder in the magnetic field No Transponder in the magnetic field Tp data blocked Tp data is not existed Tp Teteaching Ошибка ROROM Ввод.
  1. Зажигание «ON» и двигатель «OFF».
  2. После подключения Scantool выполните мониторинг коды неисправностей и CURRENT DATA для проверки состояния ключа.
  3. Был был был был был был был был был был и был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был было был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был был P1678 (ref-355511-S16100138462010012500000)(ref-355511-S12620113362010012500000)

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите сканирующий инструмент и монитор " ТЕКУЩИЕ ДАННЫЕ ".
  2. Выберите режим " коды неисправностей (расшифровка кода ошибки) (коды неисправностей) " и сброс the коды неисправностей.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Форма сигнала

См. " ФОРМА СИГНАЛА " в разделе расшифровка кода ошибки P1678. (ref-355511-S35536905352010021900000)

  1. Зажигание " включено " и Двигатель " выключен ".
  2. Подключите инструмент сканирования и очистите коды неисправностей.
  3. Снова ли отображается расшифровка кода ошибки P1679? ДА Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Неисправность периодически вызвана плохим контактом в ICU и / или разъеме антенной катушки или была отремонтирована, а память ICU не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". (ref-355511-S37189124172010012500000)(ref-355511-S07256322512010012500000)

Как проверить блок управления (ЭБУ)

  1. Зажигание " включено " и Двигатель " выключен ".
  2. Нейтрализовать ICU и ECU двигателя со сканером. ПРИМЕЧАНИЕ: Убедитесь, что контакт-код подготовлен перед выполнением нейтрализации и обучения ключам. После выполнения нейтрализации ICU сканером необходимо повернуть клавишу " OFF -- > ON ". Потому что блок управления двигателем нейтрализуется ICU.
  3. Замените известным нейтральным ECU и выполните обучение ключам.
  4. Контроль ТЕКУЩИХ ДАННЫХ и коды неисправностей.
  5. Снова ли отображается расшифровка кода ошибки P1679? ДА Перейдите к процедуре " " Проверка ICU " ", как показано ниже. НЕТ Замените ECU двигателя и Выполните ключ, обучение паролю. ПРИМЕЧАНИЕ: Перед заменой ECU двигателя выполните нейтрализацию ICU. Проверьте правильность работы и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-355511-S33445778492010012500000)(ref-355511-S07256322512010012500000)

Проверить ICU (проверка ICU)

  1. Зажигание " включено " и Двигатель " выключен ".
  2. Нейтрализовать ICU и ECU двигателя со сканером. ПРИМЕЧАНИЕ: Убедитесь, что контакт-код подготовлен перед выполнением нейтрализации и обучения ключам. После выполнения нейтрализации ICU сканером необходимо повернуть клавишу " OFF -- > ON ". Потому что блок управления двигателем нейтрализуется ICU.
  3. Замените известным хорошим нейтральным ICU и выполните ключевое обучение.
  4. Контроль ТЕКУЩИХ ДАННЫХ и коды неисправностей.
  5. Снова ли отображается расшифровка кода ошибки P1679? ДА Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. При необходимости отремонтируйте или замените, а затем перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Замените ICU и Выполните ключ, обучение паролю. ПРИМЕЧАНИЕ: Нейтрализуйте ECU двигателя перед заменой ICU. Проверьте для правильной работы и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " " ". (ref-355511-S07256322512010012500000)(ref-355511-S07256322512010012500000)

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите сканирующий инструмент и монитор " ТЕКУЩИЕ ДАННЫЕ ".
  2. Выберите режим " коды неисправностей (расшифровка кода ошибки) (коды неисправностей) " и сброс the коды неисправностей.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
  1. Подключите scantool к разъему канала передачи данных (диагностический разъём).
  2. Зажигание «ON» и двигатель «OFF».
  3. Контролируйте параметр " ECU, ключ и Smartra STATUS " на Scantool. Спецификация: " LEARNED " (Таблица 1)) Эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в цилиндре ключа был изучен и SMARTRA3 был изучен.
  4. Было ли изучено " СОСТОЯНИЕ Smartra "? ДА Проверьте разъемы на слабину, плохое соединение, изгиб, коррозию, загрязнение, порчу, повреждение на блок управления двигателем или Smartra. Проверьте, что этот расшифровка кода ошибки не был стерт при предыдущем ремонте. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " Проверка ремонта транспортного средства ". НЕТ Перейдите к процедуре " ПРОВЕРКА КЛЕММ И РАЗЪЕМОВ ". (ref-355511-S11633012252010012500000)

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
Схема №60
  1. Подключите scantool к разъему канала передачи данных (диагностический разъём).
  2. Зажигание «ON» и двигатель «OFF».
  3. Контролируйте параметр " ECU, ключ и Smartra STATU " на Scantool. A. Спецификация: " LEARNED " (Таблица 1)) Эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в ключевом цилиндре был изучен и SMARTRA3 был изучен.
  4. Были ли изучены " СОСТОЯНИЕ блок управления двигателем, ключ и Smartra "? ДА Проверьте разъемы на слабину, плохое соединение, изгиб, коррозию, загрязнение, ухудшение, повреждение на блок управления двигателем или Smartra. Проверьте, что этот расшифровка кода ошибки не был стерт при предыдущем ремонте. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " Проверка ремонта автомобиля ". НЕТ Перейдите к процедуре " Проверка компонентов ".
Схема №61
  1. Проверьте зажигание антенной катушки " ВЫКЛ ". Отсоедините разъем SMARTRA. Измерьте сопротивление между антенной катушкой (+) и (-) клеммой разъема жгута SMARTRA. Спецификация: Приблизительно 8,5 Ом Измеренное сопротивление в пределах спецификаций? ДА Перейдите к " 2 ". НЕТ Проверьте обрыв или короткое замыкание в антенной катушке. Отремонтируйте по мере необходимости и перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-355511-S02682354912010012500000)
  2. И (ref-355511-S02682354912010012500000)(ref-355511-S02682354912010012500000)

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
Схема №62

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Проверка состояния ответчика и ЭБУ

  1. Зажигание «ON» и двигатель «OFF».
  2. Контролируйте параметр " ECU, ключ и Smartra STATUS " на Scantool. A. Спецификация: " LEARNED " (Таблица 1)) эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в ключевом цилиндре был изучен и SMARTRA3 был изучен.
  3. Были ли изучены как статус блок управления двигателем, так и статус ключ? ДА Замените известным исправным " чистым " транспондером и перейдите к процедуре " Проверка компонентов ". НЕТ Перейдите к процедуре " Проверка компонентов ".

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Проверить статус

  1. Зажигание «ON» и двигатель «OFF».
  2. Контролируйте параметр " ECU, ключ и Smartra STATUS " на Scantool. A. Спецификация: " LEARNED " (Таблица 1)) эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в ключевом цилиндре был изучен и SMARTRA3 был изучен.
  3. Соответствует ли параметр " ключ STATUS ", " SMARTRA STATUS " и " ECU STATUS " спецификациям? ДА Проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа, повреждений на блок управления двигателем или SMARTRA. И этот расшифровка кода ошибки не был стерт при предыдущем ремонте. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " Проверка ремонта транспортного средства ". НЕТ Перейдите к процедуре " Проверка компонентов ".

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Проверить статус

  1. Зажигание «ON» и двигатель «OFF».
  2. Контролируйте параметр " ECU, ключ и Smartra STATUS " на Scantool. A. Спецификация: " LEARNED " (Таблица 1)) эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в ключевом цилиндре был изучен и SMARTRA3 был изучен.
  3. Соответствует ли параметр " ключ STATUS ", " SMARTRA STATUS " и " ECU STATUS " спецификациям? ДА Проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа, повреждений на блок управления двигателем или SMARTRA. И этот расшифровка кода ошибки не был стерт при предыдущем ремонте. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " Проверка ремонта транспортного средства ". НЕТ Перейдите к процедуре " Проверка компонентов ".

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Проверить статус

  1. Зажигание «ON» и двигатель «OFF».
  2. Контролируйте параметр " ECU, ключ и Smartra STATUS " на Scantool. A. Спецификация: " LEARNED " (Таблица 1)) эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в ключевом цилиндре был изучен и SMARTRA3 был изучен.
  3. Были ли изучены как статус блок управления двигателем, так и статус ключ? ДА Замените известным исправным " чистым " транспондером и перейдите к процедуре " Проверка компонентов ". НЕТ Перейдите к процедуре " Проверка компонентов ".

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
Схема №63

Текущие данные

Текущие данные из иммобилайзера будут показывать количество изученных ключей, состояние ЭБУ, состояние ключей и состояние ICU как (Таблица 1).

Благодаря этим текущим данным симптом невозможности запуска, вероятно, предполагается, что это проблема.

  1. ECU: VIN - это идентификационный номер транспортного средства (VIN), который состоит из идентификационного кода и пароля, а не из номера кузова транспортного средства. Virgin (Это статус, что блок управления двигателем не запоминает VIN) Neutral (Это статус, что VIN стирается на блок управления двигателем по специальной команде от scantool) Leared (Это статус, что VIN не может быть изучен на ECPLM по специальной команде от scantool) Еще не проверено (это состояние не проверено в EPS).
  2. Ключ: Virgin (Это означает, что ключ в цилиндре с ключом еще не соответствует ICU) Learned (Это означает, что ключ в цилиндре с ключом соответствует ICU) Invalid (miscatched) status (Invalid) ключ с NO Transponder Более 1 (One) Transponder in the magnetic field No Transponder in the magnetic field Tp data blocked Tp data is not existed Tp Teteaching Ошибка ROROM Ввод.
  1. Зажигание «ON» и двигатель «OFF».
  2. После подключения Scantool выполните мониторинг коды неисправностей и CURRENT DATA для проверки состояния ключа.
  3. По- P1698 P1698 P1698 P1698 (ref-355511-S36882858092010012500000)(ref-355511-S36882858092010012500000)

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
  1. Подключите scantool к соединителю канала передачи данных (диагностический разъём).
  2. IGN «ON» и двигатель «OFF»
  3. Контролировать параметры " ключ STATUS ", " SMARTRA STATUS " и " ECU STATUS " на Scantool. A. Спецификация: " LEARNED " (Таблица 1)) Эти данные показывают, что 3 ключа были изучены, ЭБУ был изучен, ключ в цилиндре ключа был изучен и SMARTRA3 был изучен.
  4. Был ли изучен " СТАТУС SMARTRA "?

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.

Условие обнаружения

ПунктУсловие обнаруженияВозможная причина
Стратегия расшифровка кода ошибкиДважды IGN> или = 32 раза
Условия активацииIG ВКЛ.
Пороговое значение
Время обнаружения
FAIL SAFE (ОТКАЗ НЕВЗРЫВ)

Проверить статус

  1. IGN «ON» и двигатель «OFF»
  2. Мониторинг параметра " блок управления двигателем, ключ и Smartra Status " на Scantool. A. Спецификация: " LEARNED " (Таблица 1)) Эти данные показывают, что 3 ключа были изучены, ECU был изучен, ключ в ключевом цилиндре был изучен и SMARTRA3 был изучен.
  3. Параметр " ECU STATUS " (" Состояние блока управления (ЭБУ) ") " Locked " (" Заблокировано ")?

YES

Сохранить статус " ключ ON " в течение 1 часа для снятия статуса " Locked by Timer ". Затем зарегистрировать транспондер и перейти к процедуре " Verification of Vehicle Repair ".

NO

Проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, повреждения на блок управления двигателем или SMARTRA. Убедитесь, что этот расшифровка кода ошибки не был стерт при предыдущем ремонте. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " Проверка ремонта автомобиля ".

После ремонта необходимо убедиться, что неисправность устранена.

  1. Подключите scantool и выберите режим " коды неисправностей (DTC) (расшифровка кода ошибки) (коды неисправностей) ", а затем очистите расшифровка кода ошибки.
  2. Управлять транспортным средством и контролировать расшифровка кода ошибки на scantool.
  3. Присутствуют ли какие-либо коды неисправностей? ДА Перейдите к соответствующей процедуре поиска и устранения неисправностей. В настоящее время ни одна система не работает в соответствии со спецификацией.
