Общая информация
В состав зарядной системы входили аккумуляторная батарея, генератор со встроенным регулятором, а также индикатор зарядки и провод. Генератор имеет одиннадцать встроенных диодов (четыре положительных, четыре отрицательных и три диода возбудителя), каждый из которых выпрямляет переменный ток в постоянный. Поэтому на клемме генератора " В " появляется постоянный ток.
Кроме того, зарядное напряжение этого генератора регулируется системой определения напряжения аккумуляторной батареи. Генератор регулируется системой определения напряжения аккумуляторной батареи. Основными компонентами генератора являются ротор, статор, выпрямитель, конденсаторные щетки, подшипники и клиноребристый ременный шкив. Щеткодержатель содержит встроенный электронный регулятор напряжения.
Схема №2

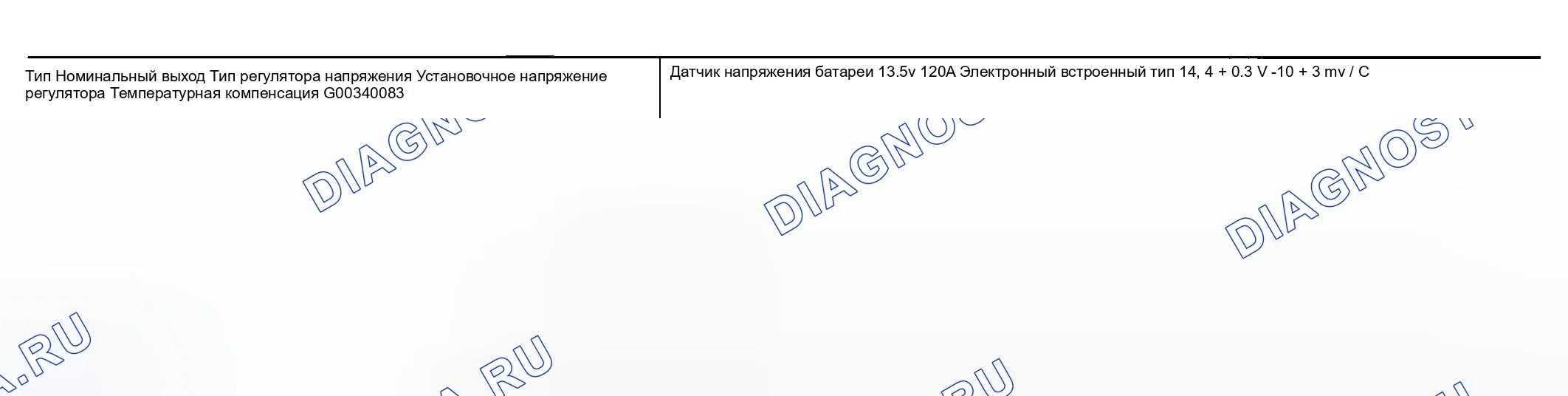

Схема №3
Схема №4
ПримечаниеХОЛОДНОЕ ПРОВОРАЧИВАНИЕ AMPERAGE - это сила тока, которую батарея может выдавать в течение 30 секунд и поддерживать напряжение на клеммах 7,2 или выше при указанной температуре. REVERSE CAPACITY RATING - это время, когда батарея может выдавать 25A и поддерживать минимальное напряжение на клеммах 10,5 при 26,7°C.
