Антиблокировочные тормоза, системы контроля тяги и электронное распределение тормозного усилия: Диагностика Geely Monjaro I

Антиблокировочная система и антипробуксовка (ABS/TCS) 39 иллюстраций ~2 мин чтения

Стандартный процесс диагностического поиска и устранения неисправностей

Используя контрольный лист анализа проблем клиента для справки, как можно более подробно расспросите клиента о проблеме.

Схема №2

Примечания в отношении диагностики

Явления, перечисленные в следующей таблице, не являются ненормальными.

Схема №3

Условие обнаружения диагноза может изменяться в зависимости от кода диагноза.

Убедитесь, что требования проверки, перечисленные в " Комментарии ", выполнены при повторной проверке симптома неисправности после стирания кода диагностики.

Схема №4
Схема №5
Схема №6
  1. Выключите зажигание.
  2. Подключите hi-scan к разъему канала передачи данных, расположенному под нижней панелью аварийной панели.
  3. Включите зажигание.
  4. Используйте hi-scan для проверки кодов самодиагностики. После завершения ремонта или устранения неполадок поверните выключатель зажигания; затем удалите сохраненные коды неисправностей с помощью ключа очистки.
  5. Отключите hi-scan.

Карта проверки диагностических кодов неисправностей

Произведите осмотр в соответствии с картой осмотра, соответствующей коду неисправности.

Схема №7
Схема №8
Схема №9

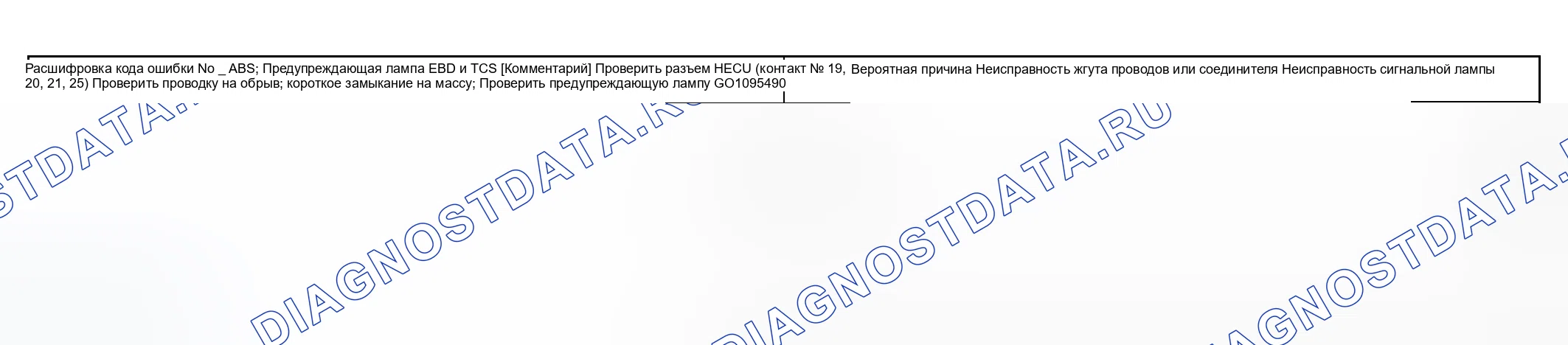

Как проверить лампы аварийной сигнализации ABS, TCS и EBD

Убедитесь, что сигнальная лампа ABS и TCS горит следующим образом:

Схема №10
  1. Сигнальная лампа АБС Включается на три секунды при включении ключа зажигания и выключается впоследствии. Гаснет при начале работы. Загорается при возникновении неисправности системы. Загорается при самодиагностике. Во время ее загорания управление АБС прерывается и работает только обычный тормоз так же, как и у не установленного автомобиля АБС. Загорается при снятом разъеме ЭБУ.
  2. Аварийная лампа EBD (electronic тормоз-force distribution) Загорается при включении ключа зажигания. Гаснет при начале работы. Загорается при включении выключателя стояночного тормоза. Загорается при недостатке тормозного масла. Загорается при невозможности управления EBD. При неисправности электромагнитного клапана. При неисправности более чем одного датчика. При неисправности ЭБУ. При высоком напряжении.
  3. Сигнальная лампа TCS Включается на три секунды в момент включения ключа зажигания и выключается впоследствии. Гаснет при включении. Загорается при включенном выключателе TCS OFF. Загорается при возникновении неисправности системы. При ее загорании управление TCS прерывается и работает только обычный тормоз так же, как и ABS, TCS неинсталлированное ТС. Мигает при работе управления TCS.

Карта осмотра для симптомов неисправности

ВниманиеВо время работы АБС педаль тормоза может вибрировать или не может быть нажата. Это не означает, что система неисправна. Такие явления происходят из-за прерывистых изменений гидравлического давления внутри тормозной магистрали, чтобы предотвратить блокировку колес. Это то, что система предназначена для этого.

Получить представление о симптомах неисправности и проверить в соответствии с картой процедуры осмотра.

Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16

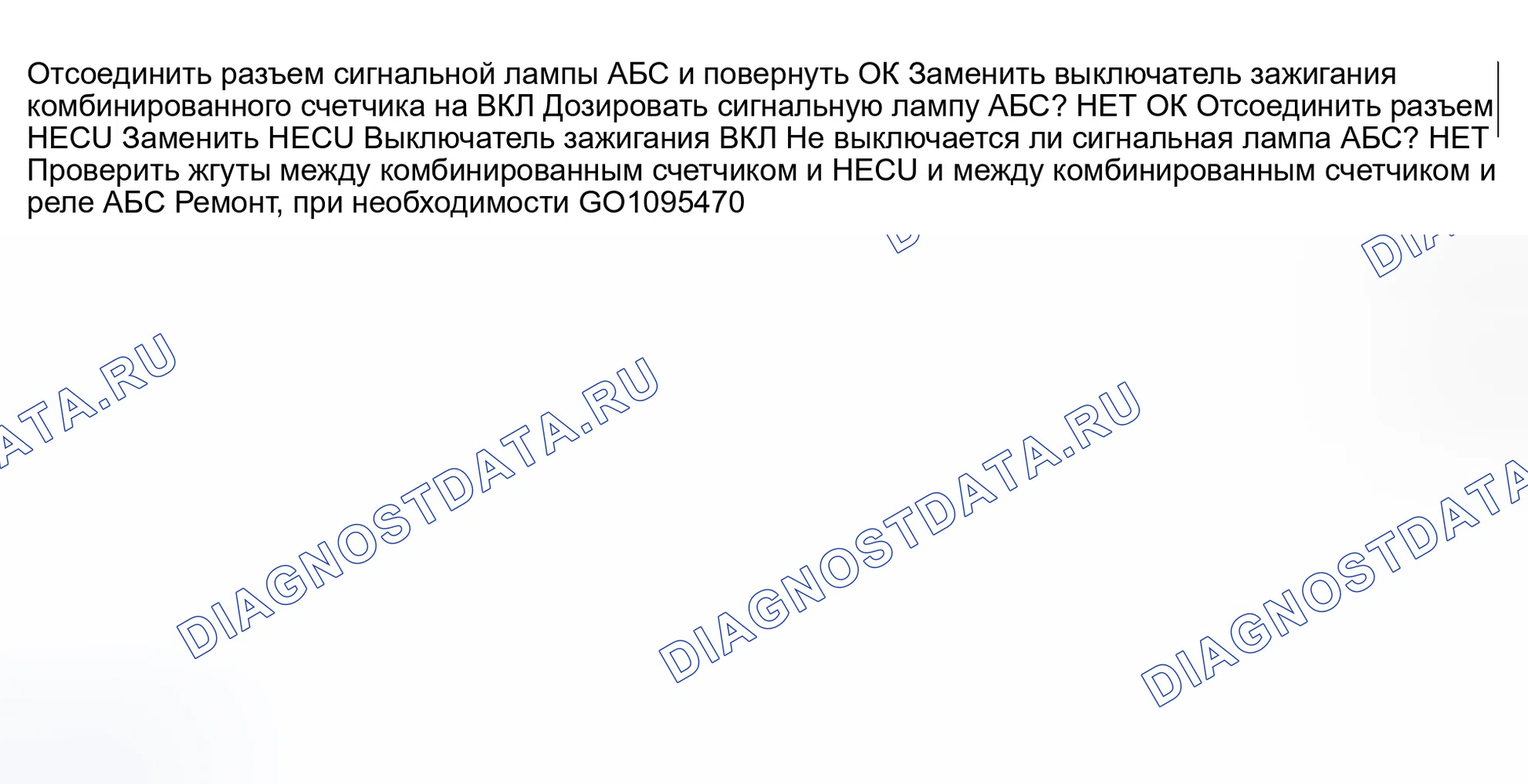

Процедура осмотра 4: даже после запуска двигателя лампы системы предупреждения ABS остается освещенной

Этот признак неисправности ограничивается случаями, когда возможна связь с Hi-Scan (питание HECU нормальное), а код диагностики является нормальным кодом диагностики.

Схема №17
Схема №18
Схема №19
Схема №20

Как продиагностировать антиблокировочный тормоз, систем контролей тяг и электронных распределений тормозных усилия: диагностика

DTCОписание
расшифровка кода ошибки C1200, C1203, C1206, C1209 ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА РАЗОМКНУТ ИЛИ ЗАМКНУТ НА ЗЕМЛЮ
расшифровка кода ошибки C1201, 1204, 1207, 1210 СКАЧОК СКОРОСТИ ИЛИ НЕПРАВИЛЬНЫЙ ВОЗБУДИТЕЛЬ
расшифровка кода ошибки C1245 ПОГРЕШНОСТЬ ЧАСТОТЫ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА
расшифровка кода ошибки C1103 ПОНИЖЕННОЕ И ПОВЫШЕННОЕ НАПРЯЖЕНИЕ
расшифровка кода ошибки C1604 АППАРАТНОЕ ОБЕСПЕЧЕНИЕ блока управления (ЭБУ) (ОШИБКА ПРИ ОТКАЗЕ КЛАПАНА)
расшифровка кода ошибки C2112 РЕЛЕ КЛАПАНА (ВКЛЮЧАЯ НЕИСПРАВНОСТЬ ПРЕДОХРАНИТЕЛЯ)
расшифровка кода ошибки C1605, C2114 HECU ERROR (C1605: CAN HARDWARE ERROR, C2114: DISTURBANCE)
расшифровка кода ошибки C1611 ОШИБКА EMS (МОЖЕТ ЛИ ИСТЕЧЕНИЕ ВРЕМЕНИ EMS)
расшифровка кода ошибки C2402 ЭЛЕКТРИЧЕСКИЙ (НАСОС-ДВИГАТЕЛЬ)
расшифровка кода ошибки C1161 Выключатель стоп-сигнала

Диагностический индекс кодов неисправностей

Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
ВниманиеЕсли напряжение батареи падает или повышается во время проверки, этот код также будет выведен. Если напряжение возвращается к стандартному значению, этот код больше не выводится. Прежде чем проводить следующую проверку, проверьте уровень батареи и при необходимости долейте ее.
Схема №27
Схема №28
Схема №29

ПримечаниеВсякий раз при считывании диагностических кодов с помощью предупреждающей лампы АБС будет выводиться этот диагностический код.

Схема №30
Схема №31
Схема №32
Схема №33
ВниманиеПоскольку принудительное приведение в действие двигателя посредством испытания привода приведет к истощению батареи, двигатель следует запустить и оставить работать на некоторое время после завершения испытания.
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
  1. Отсоедините разъем гидравлического и электронного блока управления (HECU).
  2. Отсоедините тормозные трубки от HECU.
  3. Снимите крепежный болт кронштейна HECU и снимите HECU.
