Система наружного освещения: Диагностика Ford Explorer III

Внешние осветительные приборы 81 иллюстрация ~1 мин чтения

Диаграмма симптомов

Состояние	Возможные источники	Действие
Обе фары не работают	Схемотехника. Выключатель фар. Многофункциональный выключатель.	Перейдите к " диагностический тест A ". (ref-194059-S32001387632005092600000)
Низкие лучи не работают	Схемотехника. Многофункциональный выключатель. Дневные ходовые огни (DRL) (при наличии)	Перейдите к " диагностический тест B ". (ref-194059-S42530829522005092600000)
Высокие лучи не работают	Схемотехника. Реле дальнего света. Многофункциональный выключатель.	Перейдите к " диагностический тест C ". (ref-194059-S23533173552005092600000)
Одна фара ближнего света не работает	Схемотехника.	Перейдите к " диагностический тест D ". (ref-194059-S13641536322005092600000)
Одна фара дальнего света не работает	Схемотехника.	Перейдите к " диагностический тест E ". (ref-194059-S13440509692005092600000)
Фары горят постоянно	Схемотехника. Выключатель фар. Многофункциональный выключатель. Модуль безопасности автомобиля.	Перейдите к " диагностический тест F ". (ref-194059-S15661924102005092600000)
Функция flash-to-pass не работает	Многофункциональный выключатель.	УСТАНОВИТЕ НОВЫЙ МФК СОГЛАСНО " СИСТЕМЕ РУЛЕВОГО УПРАВЛЕНИЯ ". (ref-194037)

СХЕМА СИМПТОМОВ

Схема №3

Рис. 3: Эксплорер: Фара дальнего света Lh C1020, фара дальнего света Rh C1040. Ford Explorer III

Схема №4

Схема №5

Рис. 5: Эксплорер: Фара Lh ближнего света C1111, фара Rh ближнего света C1112. Ford Explorer III

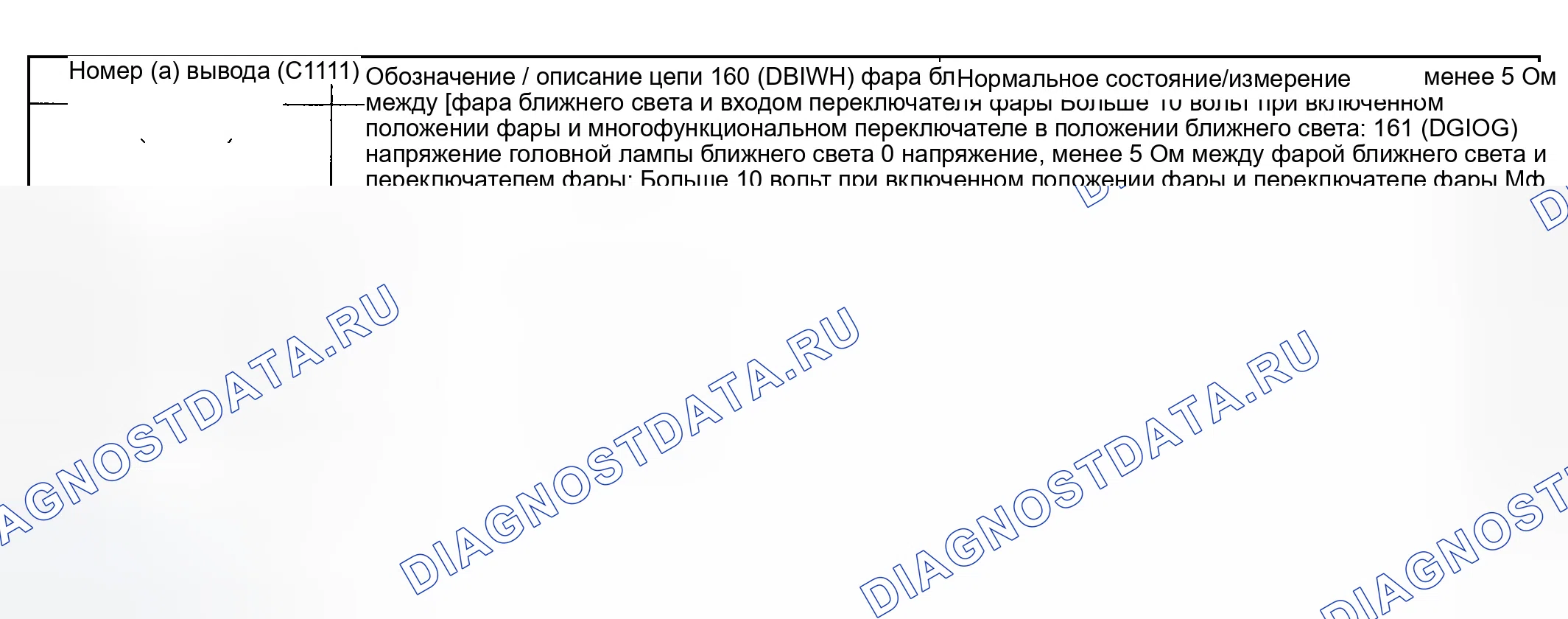

Схема №6

Схема №7

Рис. 7: Альпинист: фара высокого / низкого света Lh C1021, фара высокого / низкого света Rh C1041. Ford Explorer III

Схема №8

Схема №9

Рис. 9: Переключатель фар C205a. Ford Explorer III

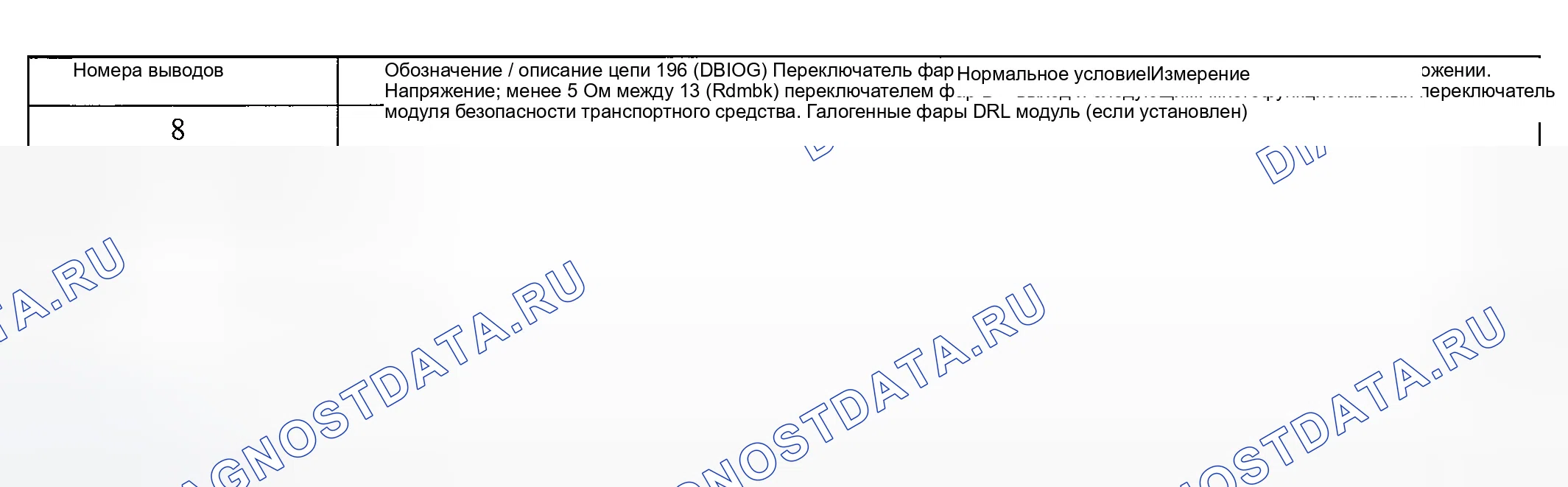

Схема №10

Схема №11

Рис. 11: Многофункциональный переключатель C202c. Ford Explorer III

Схема №12

Схема №13

Рис. 13: Реле дальнего света C1050. Ford Explorer III

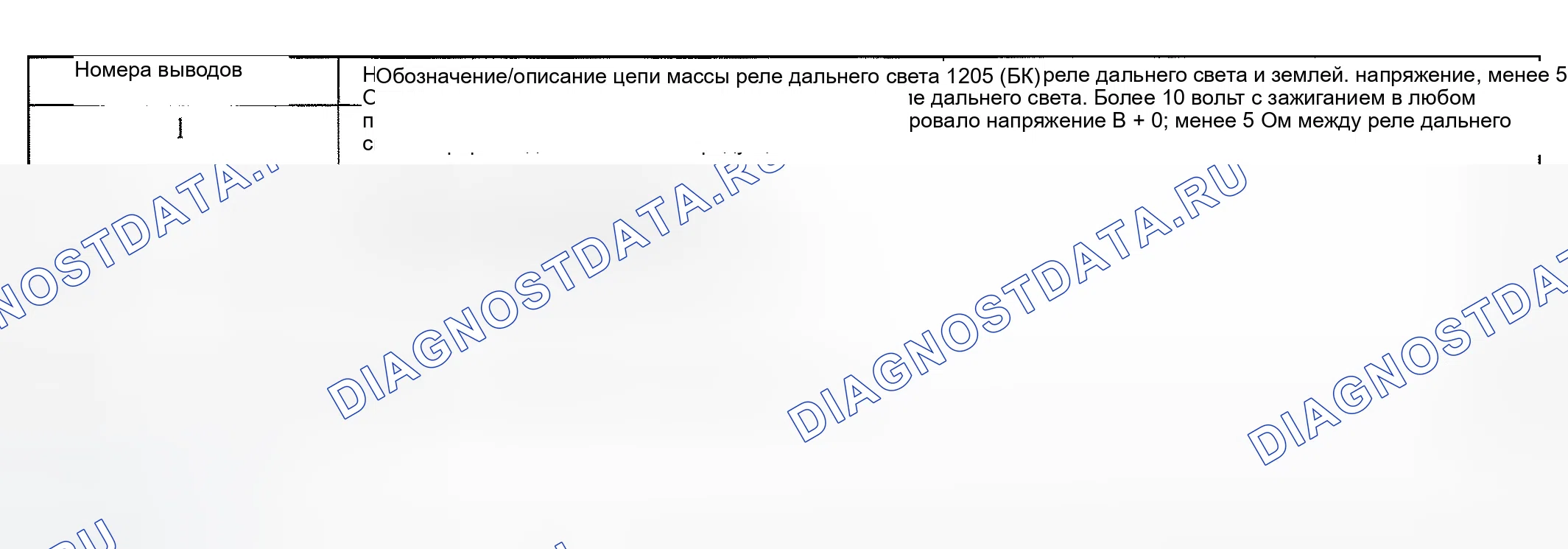

Схема №14

Индекс расшифровки кодов ошибок модуля безопасности транспортного средства

DTC	Описание	Источник	Действие
B1695	Autolamp On цепь отказ (Отказ автоматического включения лампы)	Модуль безопасности транспортного средства	Перейдите к " диагностический тест H ". (ref-194059-S07281964312005092600000)
B1792	Входная цепь датчика автоматического усилителя замыкается на батарею или размыкается	Модуль безопасности транспортного средства	Перейдите к " диагностический тест H ". (ref-194059-S07281964312005092600000)
B1793	Замыкание входной цепи датчика автоматического усилителя на массу	Модуль безопасности транспортного средства	Перейдите к " диагностический тест H ". (ref-194059-S07281964312005092600000)
B2661	Выход реле Parklamp замыкается на Vbatt	Модуль безопасности транспортного средства	Перейдите к " диагностический тест R ". (ref-194059-S36141296892005092600000)
B2662	Размыкание релейного выхода Parklamp	Модуль безопасности транспортного средства	Перейдите к " диагностический тест P ". (ref-194059-S09653453182005092600000)
B2663	Выход реле фары короткий до Vbatt	Модуль безопасности транспортного средства	Перейдите к " диагностический тест F ". (ref-194059-S15661924102005092600000)
B2664	Выход реле фары обрыв цепи или короткое замыкание на Vbatt	Модуль безопасности транспортного средства	Перейдите к " диагностический тест G ". (ref-194059-S28398847422005092600000)

ИНДЕКС расшифровка кодов ошибок МОДУЛЯ БЕЗОПАСНОСТИ ТРАНСПОРТНОГО СРЕДСТВА.

Состояние	Возможные источники	Действие
Нет связи с модулем безопасности транспортного средства	Схемотехника. Модуль безопасности транспортного средства.	СМ. " СЕТЬ СВЯЗИ МОДУЛЯ ". (ref-194061)
Автолампы не работают	Схемотехника. Выключатель фар. Датчик фотоэлементов. Модуль безопасности автомобиля.	Перейдите к " диагностический тест G ". (ref-194059-S28398847422005092600000)
Фары не работают с включенными автолампами	Схемотехника. Модуль безопасности транспортного средства.	Перейдите к " диагностический тест G ". (ref-194059-S28398847422005092600000)
Стояночные огни не работают с включенными автолампами	Схемотехника. Модуль безопасности транспортного средства.	Перейдите к " диагностический тест P ". (ref-194059-S09653453182005092600000)
Автолампы включены постоянно	Выключатель фар. Датчик фотоэлемента. Модуль безопасности автомобиля. Схемотехника.	Перейдите к " диагностический тест H ". (ref-194059-S07281964312005092600000)
Временная задержка автоматического усилителя не работает	Модуль безопасности транспортного средства.	УСТАНОВИТЕ НОВЫЙ МОДУЛЬ БЕЗОПАСНОСТИ ТРАНСПОРТНОГО СРЕДСТВА. СМ. " КОММУНИКАЦИОННАЯ СЕТЬ МОДУЛЯ ". (ref-194061)

СХЕМА СИМПТОМОВ

Схема №15

Рис. 15: Модуль безопасности транспортного средства C3008e. Ford Explorer III

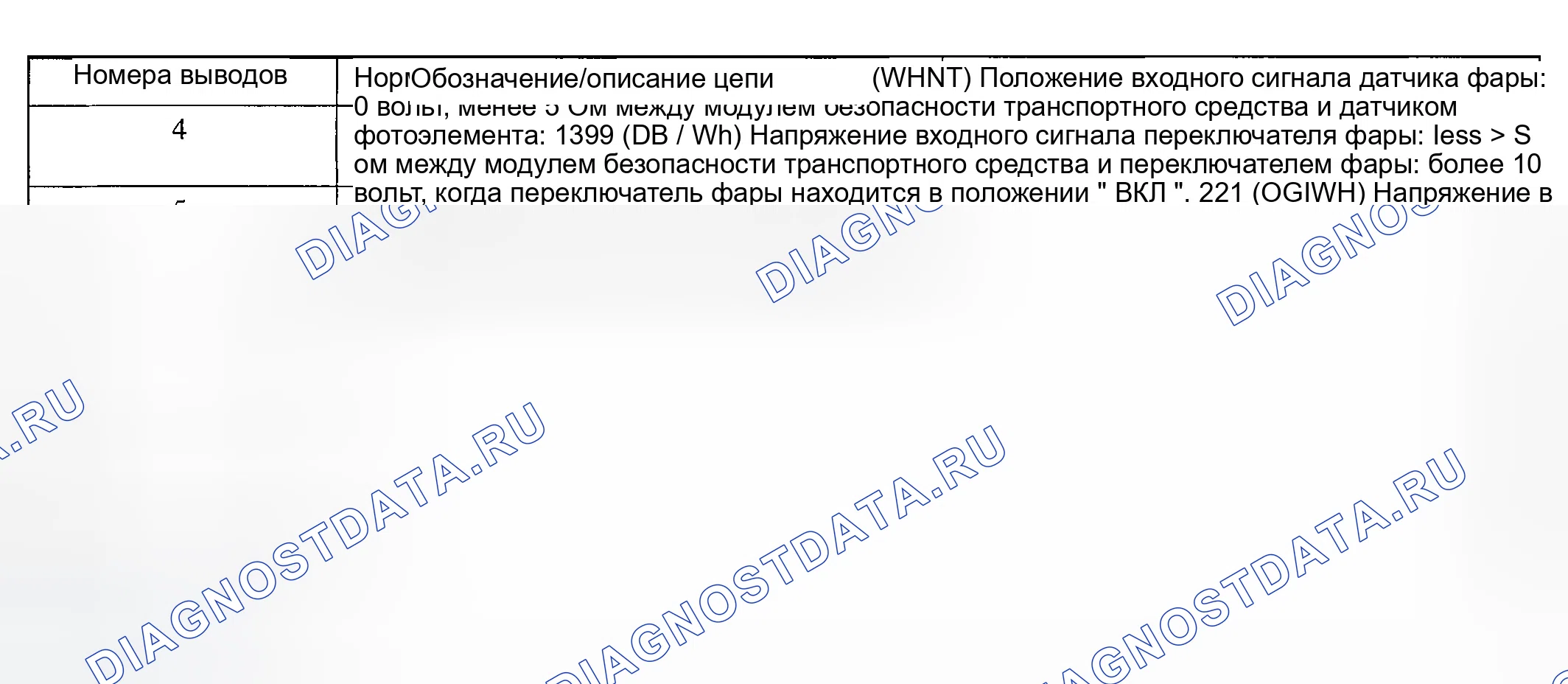

Схема №16

Схема №17

Рис. 17: Фотоэлемент C286. Ford Explorer III

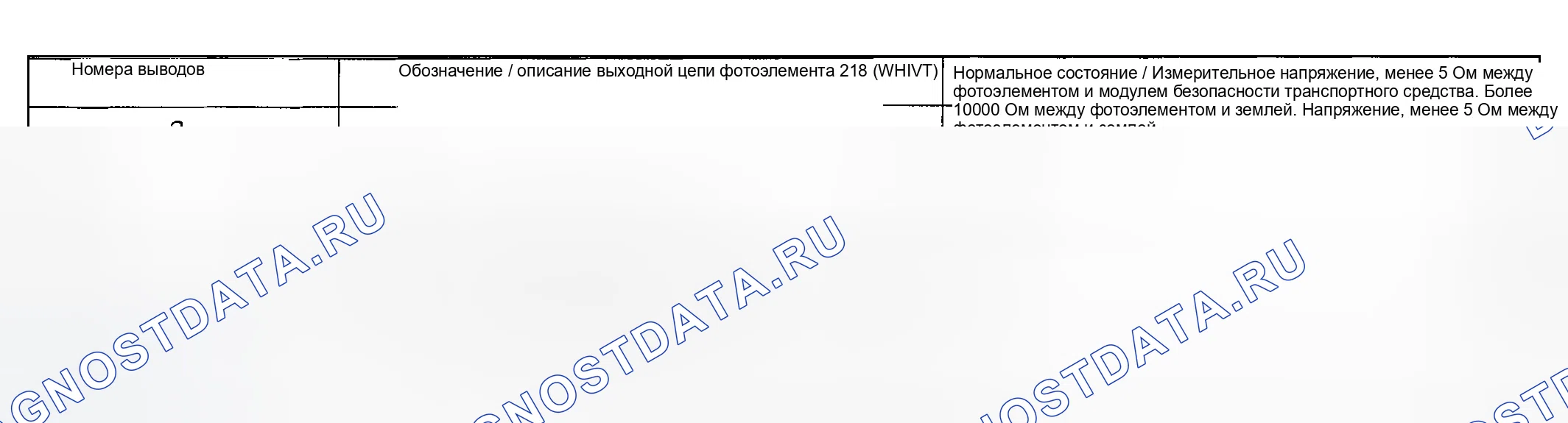

Схема №18

Состояние	Возможные источники	Действие
Стопорные лампы не работают	Схема. Переключатель положения педали тормоза (Bpp). Реле стоп-сигнала IVD (если оборудовано).	Перейдите к " диагностический тест I ". (ref-194059-S04278759042005092600000)
Один или несколько стоп-сигналов не работают	Схема. Многофункциональный выключатель.	Перейдите к " диагностический тест J ". (ref-194059-S07019054372005092600000)
Фиксаторы постоянно включены	Схемотехника. Выключатель положения педали тормоза (Bpp). Реле стоп-сигнала IVD (при наличии). Многофункциональный выключатель. Модуль антиблокировочной системы (ABS)	Перейдите к " диагностический тест K ". (ref-194059-S31919758892005092600000)

СХЕМА СИМПТОМОВ

Схема №19

Рис. 19: Многофункциональный переключатель C202b. Ford Explorer III

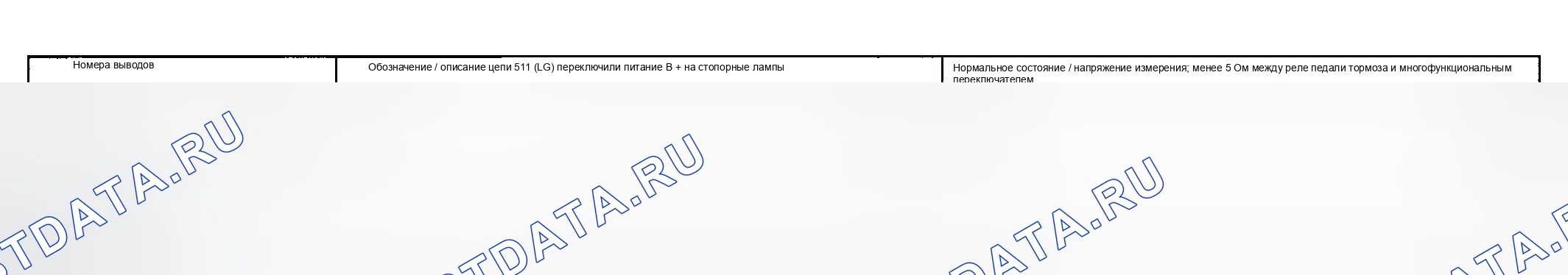

Схема №20

Схема №21

Рис. 21: Переключатель Bpp C278. Ford Explorer III

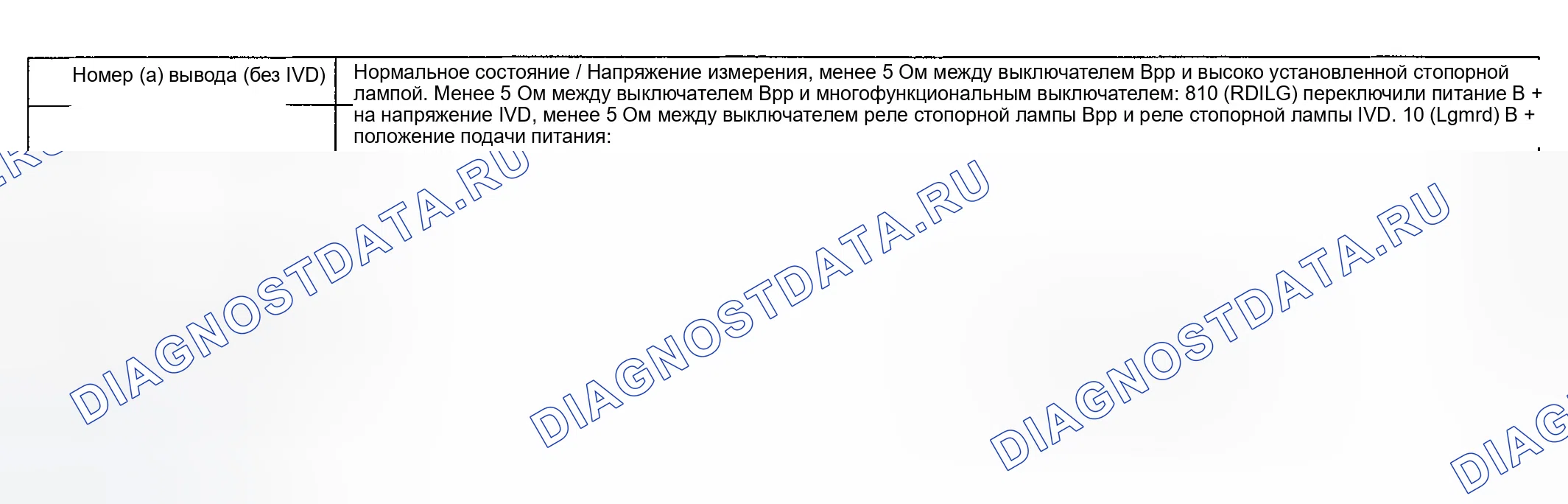

Схема №22

Схема №23

Рис. 23: Высоко установленный стоп-лампа C475. Ford Explorer III

Схема №24

Схема №25

Рис. 25: Реле стоп-сигнала IVD C1209, реле педали тормоза C1346. Ford Explorer III

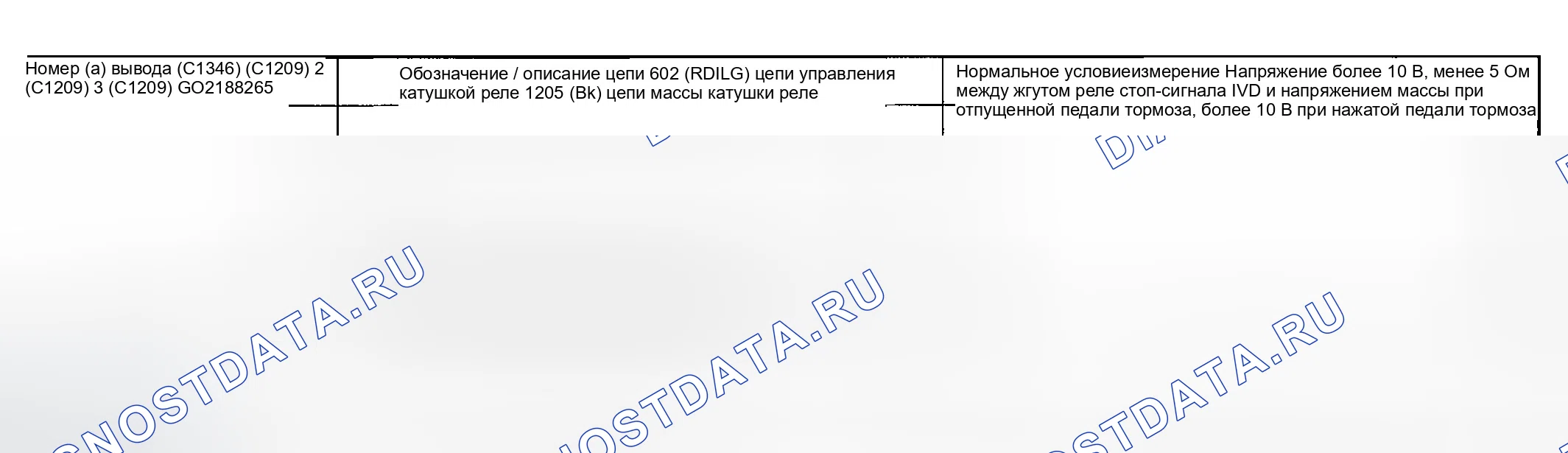

Схема №26

Схема №27

Рис. 27: Правая задняя лампа C4032, C4034, левая задняя лампа C4035, C4036. Ford Explorer III

Схема №28

Схема №29

Состояние	Возможные источники	Действие
Лампы поворотников не работают	Схема. Реле мигания индикатора. Многофункциональный выключатель.	Перейдите к " диагностический тест L ". (ref-194059-S33278999812005092600000)
Сигнальные лампы поворота всегда горят	Многофункциональный выключатель.	УСТАНОВИТЕ НОВЫЙ МФК СОГЛАСНО " СИСТЕМЕ РУЛЕВОГО УПРАВЛЕНИЯ ". (ref-194037)
Один поворотник / сигнальный огонь не работает	Схемотехника.	Перейдите к " диагностический тест M ". (ref-194059-S06774646892005092600000)
Аварийные лампы не работают	Схема. Реле мигания индикатора. Многофункциональный выключатель.	Перейдите к " диагностический тест N ". (ref-194059-S16568038832005092600000)
Лампы опасности всегда горят	Многофункциональный выключатель.	УСТАНОВИТЕ НОВЫЙ МФК СОГЛАСНО " СИСТЕМЕ РУЛЕВОГО УПРАВЛЕНИЯ ". (ref-194037)

СХЕМА СИМПТОМОВ

Схема №30

Рис. 30: Реле мигания индикатора C2047. Ford Explorer III

Схема №31

Схема №32

Рис. 32: Многофункциональный переключатель C202b. Ford Explorer III

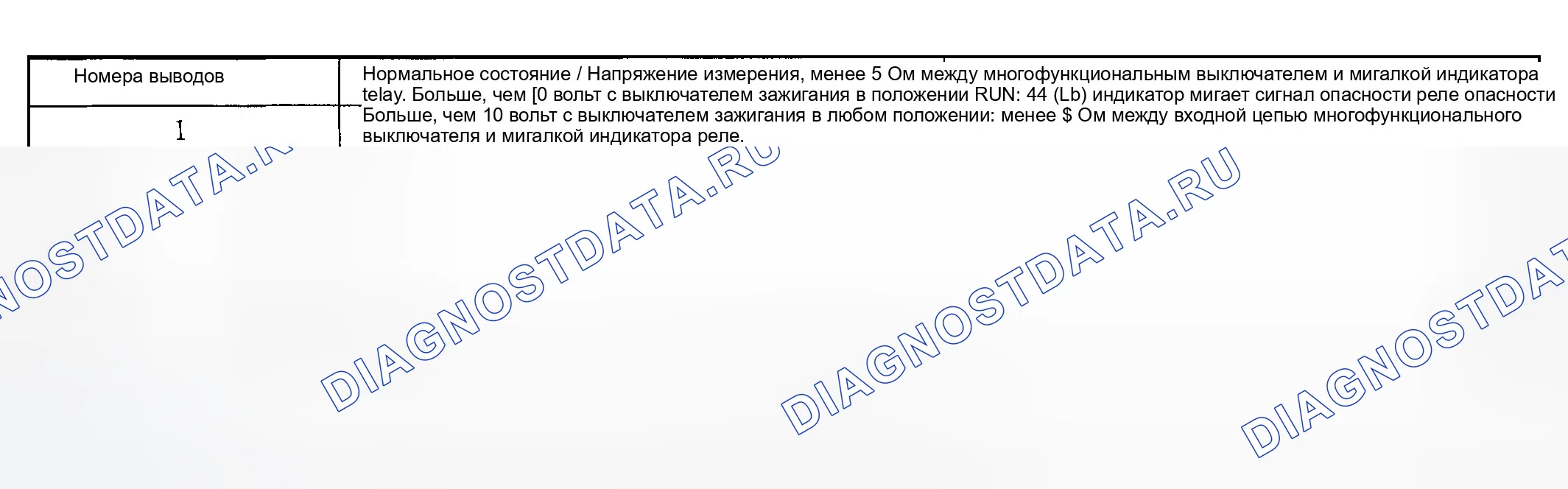

Схема №33

Схема №34

Рис. 34: Проводник: ЛЕВАЯ лампа парковки / поворота C1023, ПРАВАЯ лампа парковки / поворота C1043. Ford Explorer III

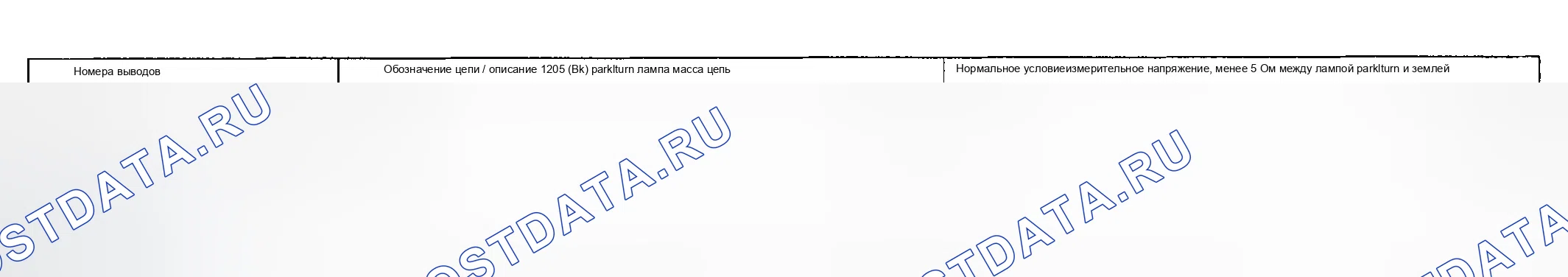

Схема №35

Схема №36

Рис. 36: Альпинист: ЛЕВАЯ лампа C1115 для парковки / поворота, ПРАВАЯ лампа C1116 для парковки / поворота. Ford Explorer III

Схема №37

Схема №38

Рис. 38: Альпинист: Lh Repeater лампа C1108, Rh Repeater лампа C1109. Ford Explorer III

Схема №39

Состояние	Возможные источники	Действие
Внешние светильники не работают	Переключатель фар цепи	Перейдите к " диагностический тест O ". (ref-194059-S40538534082005092600000)
Автолампы работают, но стояночные, задние или лицензионные фонари не работают	Цепь Выключатель фары Модуль безопасности транспортного средства	Перейдите к " диагностический тест P ". (ref-194059-S09653453182005092600000)
Один или несколько парковочных, задних или лицензионных фонарей не работают	Схема. Выключатель фар.	Перейдите к " диагностический тест Q ". (ref-194059-S22322441052005092600000)
Постоянно горит стояночный, задний или лицензионный фонари	Выключатель фар. Схемотехника. Модуль безопасности автомобиля. Узел климат-контроля.	Перейдите к " диагностический тест R ". (ref-194059-S36141296892005092600000)

СХЕМА СИМПТОМОВ

Схема №40

Рис. 40: Проводник: Lh Parking / Turn лампа C1023, Rh Park / Turn лампа C1043. Ford Explorer III

Схема №41

Схема №42

Схема №43

Схема №44

Рис. 44: Переключатель фар C205a. Ford Explorer III

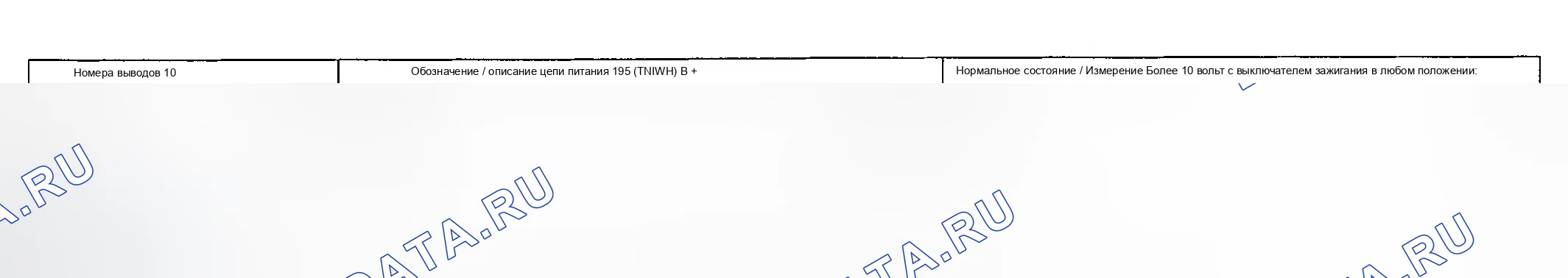

Схема №45

Схема №46

Рис. 46: Модуль безопасности автомобиля C3008e. Ford Explorer III

Схема №47

Схема №48

Рис. 48: Задняя лампа Lh C4032 и C4035 (Explorer), задняя лампа Rh C4034 и C4036 (Mountaineer). Ford Explorer III

Схема №49

Схема №50

Рис. 50: фонари подсветки номера Lh C452, фонари подсветки номера Rh C462. Ford Explorer III

Схема №51

Схема №52

Рис. 52: Хвостовая лампа Lh C412, хвостовая лампа Rh C415. Ford Explorer III

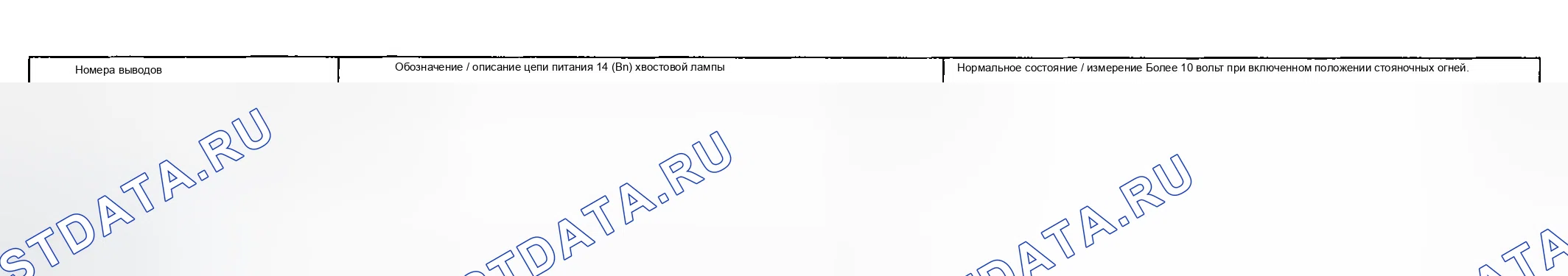

Схема №53

Схема №54

Рис. 54: Маркер левого борта C481, Маркер правого борта C482, Маркер правого борта C1126, Маркер левого борта C1127. Ford Explorer III

Схема №55

Состояние	Возможные источники	Действие
Противотуманные фары не работают	Схемотехника. Реле противотуманных фар. Выключатель фар.	Перейдите к " диагностический тест S ". (ref-194059-S23385814642005092600000)
Индивидуальная противотуманная фара не работает	Схемотехника.	Перейдите к " диагностический тест T ". (ref-194059-S05984744202005092600000)
Противотуманные фары включены постоянно	Схемотехника. Реле противотуманных фар. Выключатель фар.	Перейдите к " диагностический тест U ". (ref-194059-S25164765602005092600000)

СХЕМА СИМПТОМОВ

Схема №56

Рис. 56: Левая противотуманная фара C152, правая противотуманная фара C162. Ford Explorer III

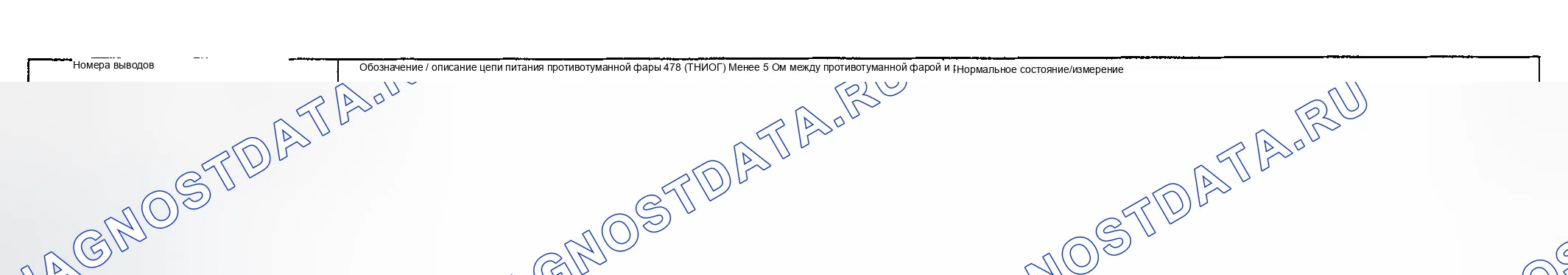

Схема №57

Схема №58

Рис. 58: Реле противотуманной фары C1007. Ford Explorer III

Схема №59

Схема №60

Рис. 60: Переключатель фар C205a. Ford Explorer III

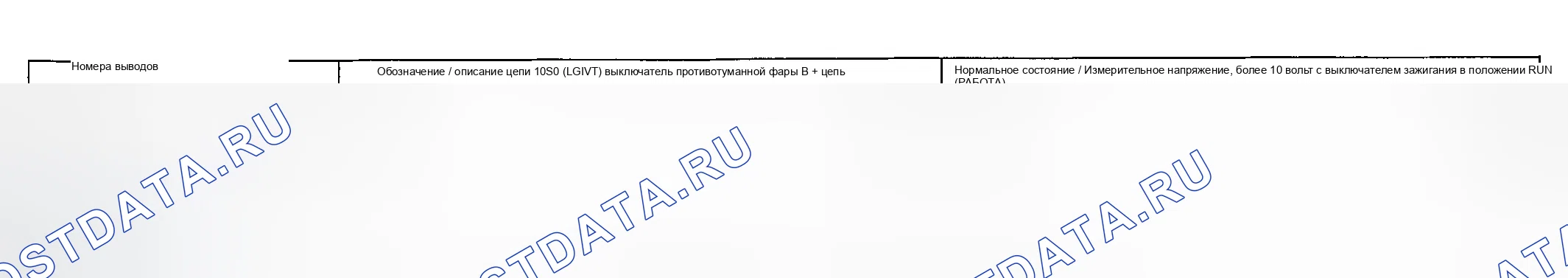

Схема №61

Состояние	Возможные источники	Действие
Лампы заднего хода не работают	Схема. Цифровой датчик диапазона передачи (Tr).	Перейдите к " диагностический тест V ". (ref-194059-S22256069112005092600000)
Индивидуальная лампа заднего хода не работает	Схемотехника.	Перейдите к " диагностический тест W ". (ref-194059-S29595121502005092600000)
Фонари заднего хода горят постоянно	Схема. Цифровой датчик диапазона передачи (Tr).	Перейдите к " диагностический тест X ". (ref-194059-S25229535492005092600000)

СХЕМА СИМПТОМОВ

Схема №62

Рис. 62: Лампа реверса Lh C451, лампа реверса Rh C461. Ford Explorer III

Схема №63

Схема №64

Рис. 64: Цифровой датчик Tr C167. Ford Explorer III

Схема №65

Схема №66

Рис. 66: Правая реверсивная лампа C4016, левая реверсивная лампа C4017. Ford Explorer III

Схема №67

Состояние	Возможные источники	Действие
Лампы прицепа не работают	Схема. Трейлер.	Перейдите к " диагностический тест Y ". (ref-194059-S41057518932005092600000)
Лампы прицепа не работают - поворот / стоп-сигнал правого прицепа	Схема. Прицепное буксировочное реле правого разворота. Прицеп.	Перейдите к " диагностический тест Z ". (ref-194059-S40265921812005092600000)
Лампы прицепа не работают - поворот левого прицепа / стоп-лампа	Схема. Прицепное буксировочное реле левого разворота. Прицеп.	Перейти к " диагностический тест Aa ". (ref-194059-S16768406312005092600000)
Лампы прицепа не работают - стояночные лампы	Схемотехника. Реле стояночного фонаря прицепа. Прицеп.	Перейдите к " диагностический тест AB ". (ref-194059-S21888990942005092600000)
Лампы прицепа не работают - лампы заднего хода	Схемотехника. Прицепное реверсивное ламповое реле. Прицеп.	Перейдите в " диагностический тест AC ". (ref-194059-S19015787082005092600000)
Лампы прицепа горят постоянно	Схемотехника. Реле буксировки прицепа. Прицеп.	Перейдите к " диагностический тест AD ". (ref-194059-S36484700822005092600000)
Не работает зарядка аккумулятора прицепа	Схемотехника. Прицепное реле заряда аккумуляторов. Прицеп.	Перейдите в " диагностический тест Ae ". (ref-194059-S22707313422005092600000)
Электрические тормоза прицепа не работают	Электрическая схема. Модуль электронного управления тормозами прицепа. Прицеп.	Перейдите к " диагностический тест Af ". (ref-194059-S13255194862005092600000)

СХЕМА СИМПТОМОВ

Схема №68

Рис. 68: Буксировочное устройство прицепа C439 (4-контактный разъем). Ford Explorer III

Схема №69

Схема №70

Рис. 70: Буксировочное устройство прицепа C473 (7-контактный разъем). Ford Explorer III

Схема №71

Схема №72

Схема №73

Рис. 73: Реле поворота прицепа Tow Rh C1187, Реле поворота прицепа Tow Lh C1188, Реле лампы реверсирования прицепа Tow C. Ford Explorer III

Схема №74

Схема №75

Схема №76

Рис. 76: Реле зарядки аккумулятора прицепа C4021, реле стояночной лампы прицепа C4022. Ford Explorer III

Схема №77

Схема №78

Рис. 78: Электронный модуль управления тормозами прицепа C239. Ford Explorer III

Схема №79

Состояние	Возможные источники	Действие
Дневные ходовые огни не работают	Модуль дневных ходовых огней (DRL).	Перейдите в " диагностический тест AG ". (ref-194059-S22174979462005092600000)
Дневные ходовые огни включены при включенном стояночном тормозе	Электрическая схема. Выключатель стояночного тормоза. Модуль DRL.	Перейдите к " диагностический тест Ah ". (ref-194059-S09482664202005092600000)
Дневные ходовые огни горят при выключенном выключателе зажигания	Схема. Выключатель зажигания. Модуль DRL.	Перейдите к " диагностический тест AI ". (ref-194059-S14306639452005092600000)
Дневные ходовые огни (DRL) не работают - фары ближнего света горят на полную силу в режиме DRL	Схема. Модуль DRL.	Перейдите к " диагностический тест Aj ". (ref-194059-S25820898172005092600000)

СХЕМА СИМПТОМОВ

Схема №80

Рис. 80: Модуль DRL C1030. Ford Explorer III

Схема №81

Схема №82

Рис. 82: Переключатель стояночного тормоза C2015. Ford Explorer III

Схема №83
