Средство диагностики удерживающей системы
| Предупреждение | Этот инструмент предназначен только для обслуживания удерживающей системы. Снять с транспортного средства перед использованием на дороге. Несъемка может привести к травме и возможному нарушению норм безопасности автомобиля. |
|---|
Схема №2
- Проверка проблемы клиента.
- Визуально осмотрите на наличие явных признаков механических и электрических повреждений.
- Если обнаружена очевидная причина наблюдаемой или сообщаемой проблемы, исправьте причину (если возможно), прежде чем переходить к следующему шагу.
- Если причина визуально не очевидна, подключите диагностический инструмент к разъему канала передачи данных (диагностический разъём) и выберите автомобиль для тестирования из меню диагностического инструмента. Если средство диагностики не осуществляет связь с транспортным средством: Проверьте правильность установки карты программы. Проверьте соединения с транспортным средством. Проверьте положение выключателя зажигания.
- Если диагностический инструмент по-прежнему не взаимодействует с транспортным средством, обратитесь к руководству по эксплуатации диагностического инструмента.
- Выполните ДИАГНОСТИЧЕСКИЙ ТЕСТ КАНАЛА ПЕРЕДАЧИ ДАННЫХ. Если диагностический инструмент отвечает на: SCP +, SCP- или UBP неисправность цепи; все ecus нет ответа / не оборудовано, обратитесь к " модуль COMMUNICATIONS сеть ". Нет ответа / не оборудовано для модуля сиденья водителя (DSM), " модуль COMMUNICATIONS сеть ". СИСТЕМА ПРОШЛА, извлеките и запишите непрерывные диагностические коды (коды неисправностей) и выполните самодиагностику DSM. (ref-194061)(ref-194061)
- Если извлеченные коды неисправностей (DTC) (расшифровка кода ошибки) связаны с проблемой, перейдите к " DSM код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) оглавление ". (ref-194073-S22039506082005092600000)
- Если никакие коды неисправностей, относящиеся к проблеме, не извлекаются, ПЕРЕЙДИТЕ к " SYMPTOM CHART ". (ref-194073-S29468862622005092600000)
Индекс расшифровки кода ошибки DSM (расшифровка кода ошибки)
| DTC | Описание | Источник | Действие |
|---|---|---|---|
| B1342 | Отказ блока управления (ЭБУ) | DSM | УСТАНОВИТЕ новый модуль DSM. |
| B1529 | Установка памяти Цепь переключателя Короткое замыкание на массу | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1534 | Короткое замыкание на массу переключателя памяти 1 | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1538 | Короткое замыкание на массу переключателя памяти 2 | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1663 | Водитель сиденья Передний вверх/вниз Двигатель заторможен | DSM | Если двигатель не работает, перейдите к " диагностический тест F ". Если двигатель работает, перейдите к " диагностический тест G ". (ref-194073-S33037543472005092600000)(ref-194073-S19196069412005092600000) |
| B1664 | Заднее сиденье водителя вверх/вниз застопорилось | DSM | Если двигатель не работает, перейдите к " диагностический тест F ". Если двигатель работает, перейдите к " диагностический тест G ". (ref-194073-S33037543472005092600000)(ref-194073-S19196069412005092600000) |
| B1665 | Заднее/переднее положение водителя заторможено | DSM | Если двигатель не работает, перейдите к " диагностический тест F ". Если двигатель работает, перейдите к " диагностический тест G ". (ref-194073-S33037543472005092600000)(ref-194073-S19196069412005092600000) |
| B1676 | Напряжение батареи вне диапазона | DSM | СМ. " ГЕНЕРАТОРЫ И РЕГУЛЯТОРЫ ". (ref-139561) |
| B1711 | Замыкание цепи переднего переключателя водителя сиденья на батарею | DSM | Перейдите к " диагностический тест F ". (ref-194073-S33037543472005092600000) |
| B1715 | Замыкание цепи переднего переключателя водителя сиденья на батарею | DSM | Перейдите к " диагностический тест F ". (ref-194073-S33037543472005092600000) |
| B1719 | Замыкание цепи переднего переключателя водителя сиденья на батарею | DSM | Перейдите к " диагностический тест F ". (ref-194073-S33037543472005092600000) |
| B1723 | Замыкание цепи переключателя водителя сиденья назад на батарею | DSM | Перейдите к " диагностический тест F ". (ref-194073-S33037543472005092600000) |
| B1727 | Сиденье водитель задний Up выключатель цепь короткое замыкание to аккумулятор | DSM | Перейдите к " диагностический тест F ". (ref-194073-S33037543472005092600000) |
| B1731 | Замыкание цепи заднего переключателя вниз водителя кресла на батарею | DSM | Перейдите к " диагностический тест F ". (ref-194073-S33037543472005092600000) |
| B1950 | Неисправность цепи потенциометра обратной связи подъема/опускания заднего сиденья | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1952 | Цепь потенциометра обратной связи сиденья назад вверх/вниз замыкается на батарею | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1954 | Неисправность цепи потенциометра обратной связи сиденья вверх/вниз | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1956 | Цепь потенциометра обратной связи сиденья вверх/вниз замыкается на батарею | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1962 | Сиденье Horizontal Fwd/Rwd Обратная связь Отказ цепи потенциометра | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1964 | Сиденье Horizontal Fwd/Rwd Обратная связь Потенциометр Проверить короткое замыкание на батарею | DSM | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| B1987 | Педаль двигателя вперед/назад остановлена | DSM | СМ. " ТОРМОЗНАЯ СИСТЕМА ". (ref-194031) |
| B1988 | Педаль Положение Переключатель Вперед Цепь Короткое замыкание на батарею | DSM | СМ. " ТОРМОЗНАЯ СИСТЕМА ". (ref-194031) |
| B1989 | Педаль Положение Назад Переключатель Цепь Короткое замыкание на батарею | DSM | СМ. " ТОРМОЗНАЯ СИСТЕМА ". (ref-194031) |
| B1990 | Педаль Вперед/Назад Отказ цепи потенциометра обратной связи | DSM | СМ. " ТОРМОЗНАЯ СИСТЕМА ". (ref-194031) |
| B1991 | Педаль Вперед/Назад Обратная связь Потенциометр Проверить короткое замыкание на батарею | DSM | СМ. " ТОРМОЗНАЯ СИСТЕМА ". (ref-194031) |
| B2477 | Сбой конфигурации модуля | DSM | УСТАНОВИТЕ новый модуль DSM. |
ИНДЕКС расшифровка кода ошибки DSM (расшифровка кода ошибки)
Диаграмма симптомов
| Состояние | Возможные источники | Действие |
|---|---|---|
| Силовое сиденье не работает | Предохранитель. Схема. Выключатель управления передним сиденьем (14A701). | Транспортные средства без сидений с памятью, перейти к " диагностический тест A ". Транспортные средства с сиденьями с памятью, СМ. Индекс расшифровка кода ошибки. (ref-194073-S11710985752005092600000) |
| Силовое сиденье движется, но шумит | Дорожка сиденья. | Перейдите к " диагностический тест B ". (ref-194073-S21386830502005092600000) |
| Силовое седло перемещается, но свободно | Крепежные изделия. Дорожка сиденья. | Перейдите к " диагностический тест C ". (ref-194073-S30129215712005092600000) |
| Силовое сиденье не совершает полный ход | Дорожка сиденья заблокирована. Дорожка сиденья. | Перейдите к " диагностический тест D ". (ref-194073-S14397085742005092600000) |
| Силовое сиденье не перемещается горизонтально/вертикально | Двигатели передних сидений (14547). Схема. Выключатель управления передними сиденьями. | Перейти к " диагностический тест E ". Для транспортных средств с креслами с памятью СМ. Индекс расшифровка кода ошибки. (ref-194073-S24465964792005092600000) |
| Гнездо памяти не работает | Выключатель управления креслом. Схема. DSM. | Перейдите к " диагностический тест F ". (ref-194073-S33037543472005092600000) |
| Гнездо памяти работает неправильно - не работает с помощью переключателя установки памяти | Переключатель набора памяти. DSM. Схемотехника. | Перейдите к " диагностический тест G ". (ref-194073-S19196069412005092600000) |
| Кресло памяти работает неправильно - кресло двигается с интервалом в одну секунду | DSM. Схемы. | См. индекс расшифровка кода ошибки. |
| Гнездо памяти работает неправильно - гнездо не перемещается в правильное положение памяти | DSM. Схемотехника. Переключатель набора памяти. Гнездо памяти. | См. индекс расшифровка кода ошибки. |
| Гнездо памяти работает неправильно - не работает с помощью выносного измерительного преобразователя | Схемотехника. Бесключевой входной трансмиттер. Модуль RAP. DSM. | Выполните самотестирование DSM. Если коды присутствуют, ОБРАТИТЕСЬ К указателю расшифровка кода ошибки; если коды отсутствуют, ОБРАТИТЕСЬ К РАЗДЕЛУ " РУЧКИ, ЗАМКИ, ЗАЩЕЛКИ И СИСТЕМЫ ВВОДА ". (ref-194076) |
| Сиденье с подогревом не работает - ранняя сборка | Схема. Обогреваемый переключатель сидений. Обогреваемый модуль сидений. | Перейдите к " диагностический тест H ". (ref-194073-S39641941092005092600000) |
| Сиденье с подогревом не работает - сиденье не нагревается, но индикатор сиденья с подогревом горит при нажатии - ранняя сборка | Схема. Обогреватель подушки сиденья. Обогреватель спинки сиденья. Обогреваемый модуль сиденья. | Перейдите к " диагностический тест H ". (ref-194073-S39641941092005092600000) |
| Сиденье с подогревом не работает - сиденье нагревается, но индикатор сиденья с подогревом не горит при нажатии - ранняя сборка | Схемотехника. Модуль двойного автоматического регулирования температуры (DATC). Обогреваемый модуль сиденья. | Перейдите к " диагностический тест I ". (ref-194073-S38081223902005092600000) |
| Отсутствие связи с модулем сиденья водителя - невозможность проведения самотестирования по запросу с модулем сиденья водителя | DSM. Схемы. | ВНИМАНИЕ: Убедитесь, что никто не находится в транспортном средстве и что нет ничего предварительного блокирования или установки перед любым модулем подушки безопасности, когда кабель массы батареи подключен. DEPOWER дополнительная удерживающая система (SRS). СМ. " система впрыска вторичного воздуха BAG RESTRAINT SYSTEMS ". ОТСОЕДИНИТЕ пряжку ремня безопасности водителя C3133 и ПОДКЛЮЧИТЕ диагностический инструмент системы безопасности 418-133 к электрическому соединителю ремня безопасности водителя. (ref-160412)(ref-194061) |
| Предупреждение |
|---|
| Убедитесь, что никто не находится в транспортном средстве и что нет ничего, блокирующего или установленного перед любым модулем подушек безопасности, когда подключен кабель массы аккумулятора. |
СХЕМА СИМПТОМОВ
Схема №3
Схема №4
Схема №5
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38

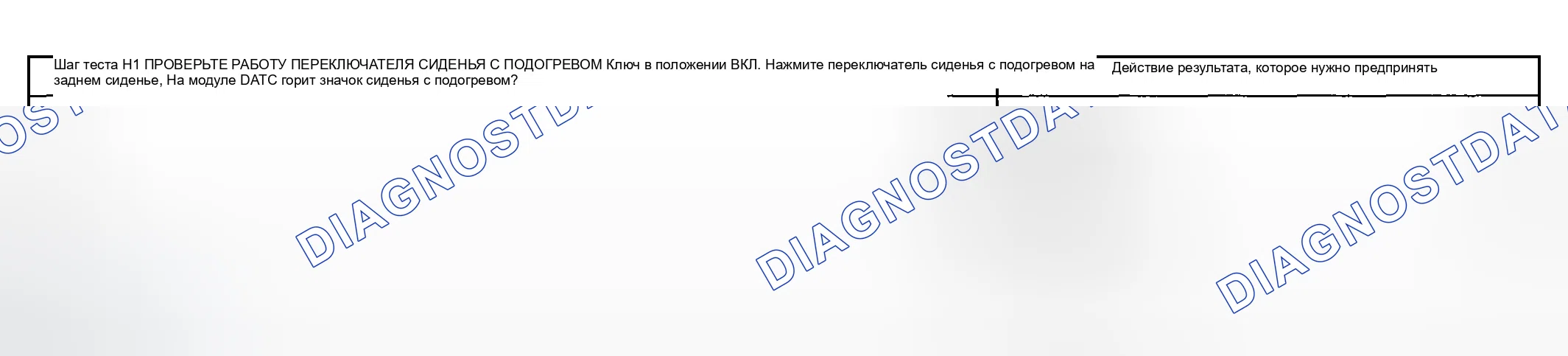

Как протестировать систему кресел: диагностики
ПримечаниеЕсли обогреваемое сиденье работает и значок обогреваемого сиденья не высвечивается на дисплее модуля DATC, ПЕРЕХОДИТЕ К " диагностический тест I: THE обогреваемый Сиденье IS NOT OPERATED - Сиденье DOES HEAT BUT THE HEAT Сиденье INDICATOR DOES NOT осветительные приборы PRESSED ". (ref-194073-S38081223902005092600000)
