Как продиагностировать систему
| Внимание | В целях безопасности не рекомендуется управлять транспортным средством с подключенным испытательным оборудованием. Исключение: для испытания скоростей колес при условии соблюдения правил испытаний. |
|---|
EBCM выполняет самодиагностику системы и может обнаруживать и часто изолировать неисправности системы. Когда он обнаруживает неисправность, EBCM устанавливает расшифровка кода ошибки, который представляет неисправность, включает индикаторы ABS и / или EBD в большинстве случаев и может отключать функции ABS и / или EBD по мере необходимости на время цикла зажигания.
После каждого цикла зажигания EBCM выполняет автоматическое испытание, когда скорость транспортного средства превышает 6 км / ч, а педаль тормоза не активирована, или когда скорость транспортного средства превышает 15 км / ч, а педаль тормоза активирована. В ходе этого испытания система циклирует каждый соленоидный клапан и двигатель насоса вместе с необходимыми реле для проверки работы компонентов. Если EBCM обнаруживает какие-либо неисправности, он устанавливает расшифровка кода ошибки, как описано выше.
ПримечаниеЭлектронный модуль управления тормозами (EBCM) выключает реле клапана, когда установлен расшифровка кодов ошибок. Сканирующее устройство укажет, что реле клапана выключено, когда оно используется для мониторинга списка данных. Это нормально и не должно считаться неисправностью.
Системные тесты (тесты расшифровки кода ошибки)

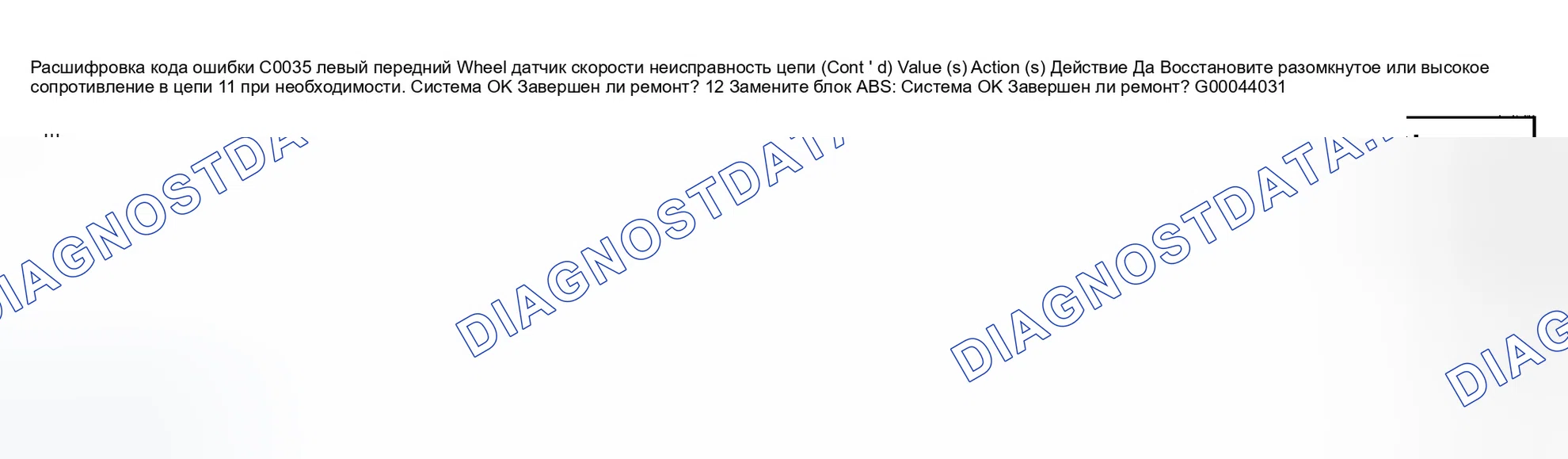

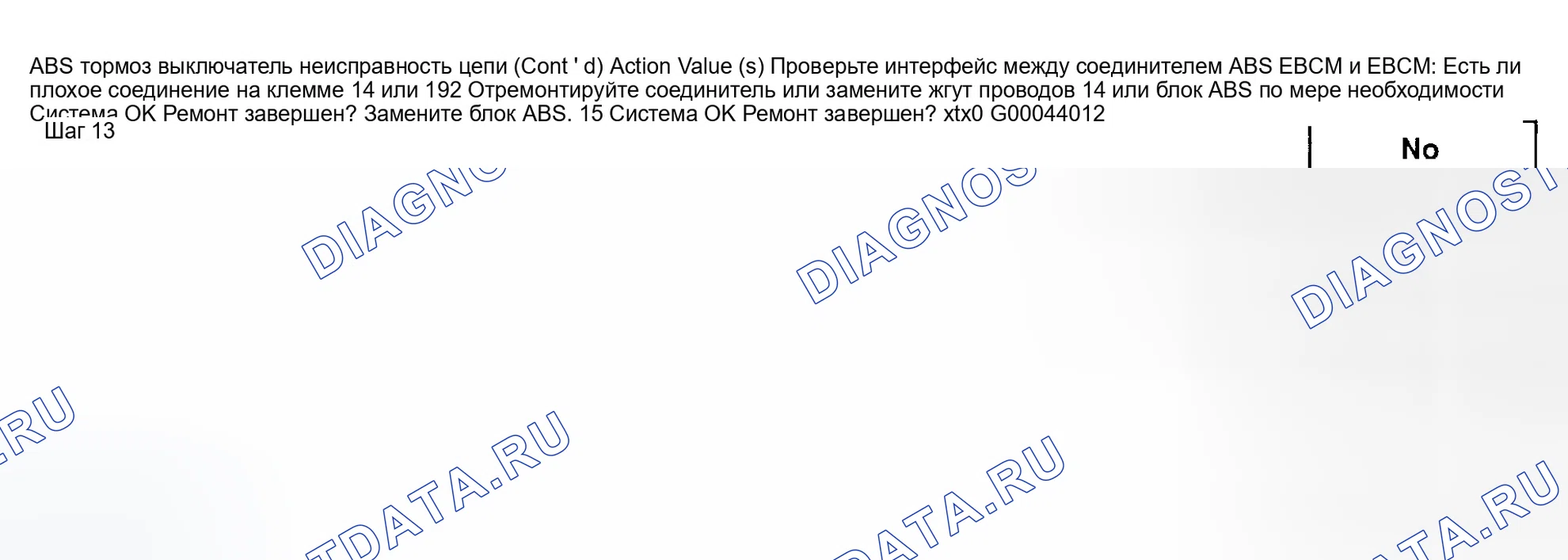

| DTC | Описание |
|---|---|
| расшифровка кода ошибки C0035 | НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
| расшифровка кода ошибки C0040 | НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА СКОРОСТИ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
| расшифровка кода ошибки C0045 | НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА СКОРОСТИ ЛЕВОГО ЗАДНЕГО КОЛЕСА |
| расшифровка кода ошибки C0050 | НЕИСПРАВНОСТЬ ЦЕПИ ДАТЧИКА СКОРОСТИ ПРАВОГО КОЛЕСА |
| расшифровка кода ошибки C0060 / C0065 | НЕИСПРАВНОСТЬ СОЛЕНОИДА ЛЕВОГО ПЕРЕДНЕГО ВПУСКНОГО И ВЫПУСКНОГО КЛАПАНОВ |
| расшифровка кода ошибки C0070 / C0075 | НЕИСПРАВНОСТЬ СОЛЕНОИДА ПРАВОГО ПЕРЕДНЕГО ВПУСКНОГО И ВЫПУСКНОГО КЛАПАНОВ |
| расшифровка кода ошибки C0080 / C0085 | НЕИСПРАВНОСТЬ СОЛЕНОИДА ЛЕВОГО ЗАДНЕГО ВПУСКНОГО И ВЫПУСКНОГО КЛАПАНА |
| расшифровка кода ошибки C0090 / C0095 | НЕИСПРАВНОСТЬ СОЛЕНОИДА ПРАВОГО ЗАДНЕГО ВПУСКНОГО И ВЫПУСКНОГО КЛАПАНОВ |
| расшифровка кода ошибки C0110 | НЕИСПРАВНОСТЬ ЦЕПИ ДВИГАТЕЛЯ НАСОСА |
| расшифровка кода ошибки C0121 | НЕИСПРАВНОСТЬ ЦЕПИ РЕЛЕ КЛАПАНА |
| расшифровка кода ошибки C0161 | НЕИСПРАВНОСТЬ ЦЕПИ ТОРМОЗНОГО ПЕРЕКЛЮЧАТЕЛЯ АБС |
| расшифровка кода ошибки C0245 | ПОГРЕШНОСТЬ ЧАСТОТЫ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА |
| расшифровка кода ошибки C0550 | ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ МОДУЛЯ УПРАВЛЕНИЯ АБС |
| расшифровка кода ошибки C0800 | НИЗКОВОЛЬТНЫЙ ОТКАЗ |
Диагностический индекс кодов неисправностей
Примечания по испытаниям
Перед использованием этого раздела важно, чтобы техник имел базовые знания о следующих предметах. Без этих знаний будет трудно использовать диагностические процедуры, содержащиеся в этом разделе.
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ - техник должен понимать основную теорию электричества и знать значение напряжения, тока (ампер) и сопротивления (Ом). Техник должен понимать, что происходит в цепи с разомкнутым или закороченным проводом. Вы должны уметь читать и понимать электросхему.
ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТОВ ДЛЯ ТЕСТИРОВАНИЯ ЦЕПЕЙ - техник должен знать, как использовать тестовую лампу и как шунтировать компоненты для тестирования цепей с помощью плавких перемычек. Техник должен быть знаком с цифровым мультиметром. Техник должен уметь измерять напряжение, сопротивление и ток, а также знать органы управления и как их правильно использовать.
