Кузов (интерьер) - купе: Диагностика Chrysler Sebring II рестайлинг

Приборы и панель приборов 54 иллюстрации ~12 мин чтения

Как продиагностировать систему предупреждения о ремнях безопасности

Система предупреждения о ремнях безопасности управляется упрощенной системой проводки (SWS). Для поиска и устранения неисправностей обратитесь к разделу ДИАГНОСТИКА SWS.

Стратегия поиска и устранения неисправностей

Использовать эти шаги, чтобы спланировать свою диагностическую стратегию. Если вы будете тщательно следовать им, вы будете уверены, что исчерпали большинство возможных способов найти внутреннюю неисправность зеркала заднего вида.

  1. Сбор информации от заказчика.
  2. Проверить, что условие, описанное клиентом, существует.
  3. Найдите неисправность, следуя диаграмме симптомов.
  4. Убедиться, что неисправность устранена.

Карта симптомов неисправности

ПРИЗНАКИПРОЦЕДУРА КОНТРОЛЯ NOСПРАВОЧНАЯ СТРАНИЦА
Индикатор не светится.1" ПРОЦЕДУРА ПРОВЕРКИ 1: ИНДИКАТОР НЕ ГОРИТ ". (ref-213372-S38734888352006010400000)
Автоматическое антибликовое внутреннее зеркалоВнутреннее зеркало заднего вида нельзя установить в ночной режим.2" ПРОЦЕДУРА ОСМОТРА 2: ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА НЕ МОЖЕТ БЫТЬ ПЕРЕВЕДЕНО В НОЧНОЙ РЕЖИМ ". (ref-213372-S13845322622006010400000)
При включенной передаче заднего хода внутреннее зеркало заднего вида можно не устанавливать в дневной режим.3" ПРОЦЕДУРА ОСМОТРА 3: ПРИ ВКЛЮЧЕННОЙ ПЕРЕДАЧЕ ЗАДНЕГО ХОДА ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕЙ ОБЗОРНОЙ ДОСКИ НЕ МОЖЕТ БЫТЬ ПЕРЕВЕДЕНО В ДНЕВНОЙ РЕЖИМ ". (ref-213372-S13707096982006010400000)
Компас и дисплей температурыДисплея нет.4 ПРОЦЕДУРА ОСМОТРА 4: НЕТ ДИСПЛЕЯ
Направление продвижения отклоняется.5" ПРОЦЕДУРА ИНСПЕКЦИИ 5: НАПРАВЛЕНИЕ ПРОДВИЖЕНИЯ ОТКЛОНЯЕТСЯ ". (ref-213372-S39779774282006010400000)
Не удается откалибровать компас.6" ПРОЦЕДУРА КОНТРОЛЯ 6: КОМПАС НЕ ПОДДАЕТСЯ КАЛИБРОВКЕ ". (ref-213372-S18237925182006010400000)
Имеется расхождение между фактической наружной температурой и отображаемой температурой или индикацией ошибки (CS, OS).7" ПРОЦЕДУРА ПРОВЕРКИ 7: ИМЕЕТСЯ НЕСООТВЕТСТВИЕ МЕЖДУ ФАКТИЧЕСКОЙ ТЕМПЕРАТУРОЙ ОКРУЖАЮЩЕГО ВОЗДУХА И ОТОБРАЖАЕМОЙ НА ДИСПЛЕЕ ТЕМПЕРАТУРЫ ИЛИ ИНДИКАЦИЯ ОШИБОК (SC, Oc) " (ref-213372-S32061387082006010400000)

КАРТА СИМПТОМОВ НЕИСПРАВНОСТИ

Советы по поиску и устранению неисправностей

  1. Неисправность внутреннего зеркала заднего вида
  2. Поврежденные провода или разъемы жгута

Как продиагностировать кузов (интерьер) - купе: диагностики

Необходимые специальные инструменты

  1. MB991223: Набор кабельных трасс
Схема №78
Схема №79
Схема №80
Схема №81
Схема №82
Схема №83
Схема №84
Схема №85
  1. ШАГ 1. Проверить, что индикатор горит. Повернуть переключатель зажигания в положение " ACC " или " ON ". Убедиться в том, что зеленый индикатор включен. Если это не так, нажать выключатель дисплея более 6 секунд, менее 9 секунд, пока индикатор не загорится. Q: Горит ли индикатор? ДА: Нет никаких действий. НЕТ: перейдите к шагу 2.
  2. ШАГ 2. Проверить цепь питания внутреннего зеркала заднего вида на внутреннем разъеме D-04 для зеркала заднего обзора. Отсоединить внутренний разъем D-04 для зеркала переднего вида и измерить сторону жгута. Повернуть выключатель зажигания в положение " ВКЛ ". Измерить напряжение между клеммой 10 и землей. Замеренное напряжение должно быть примерно 12 вольт (положительное напряжение батареи). Вопрос: Соответствует ли измеренное напряжение этому диапазону? ДА: Перейдите к шагу 5. НЕТ: Перейти к этапу 3.
  3. ШАГ 3. Проверить внутренний разъем зеркала заднего вида D-04 на наличие повреждений. Вопрос: Находится ли в исправном состоянии внутренний коннектор зеркала заднего обзора хтагх1? ДА: Перейдите к шагу 4. НЕТ: отремонтируйте или заменить соединитель. Затем переходите к шагу 8. D-04
  4. ШАГ 4. Проверить жгут проводов между внутренним разъемом зеркала заднего вида D-04 (клемма 10) и выключателем зажигания (IG2). ПРИМЕЧАНИЕ: Также проверить разъем соединительной колодки хтагх2 и хтаг Х3. Если разъем соединительной коробки хтаgx4 или хтага х5 поврежден, отремонтируйте или заменить соединитель. В: Находится ли жгут кабелей между автоматическим антибликовым покрытием внутри зеркала D-04 (клемма1) и переключателем зажигания в хорошем состоянии? да: Перейдите к шагу 8 для ремонта. C-311 C-302 C-311 C-302
  5. ШАГ 5. Проверить цепь массы внутреннего зеркала заднего вида на внутреннем разъеме D-04 (клемма 3). Отсоединить внутренний разъем хтагх1 и измерить сторону жгута. Измеренное значение должно быть приблизительно 2 Ом. Q: Соответствует ли измеренное сопротивление этому диапазону? ДА: Перейдите к шагу 8. НЕТ: Переходите к шагу 6. D-04
  6. ШАГ 6. Проверить внутренний разъем зеркала заднего вида D-04 на наличие повреждений. Q: Находится ли в хорошем состоянии внутренний соединитель зеркала заднего обзора xtigx1? ДА: Перейдите к шагу 7. НЕТ: отремонтируйте или заменить соединитель. Затем переходите к шагу 8. D-04
  7. ШАГ 7. Проверить жгут проводов между внутренним разъемом зеркала заднего вида D-04 (клемма 3) и землей. Q: Находится ли в исправном состоянии жгут проводников между внутренним разъёмом зеркала заднего обзора хтагх1 (клеммой 3), и землёй? ДА: Переходите к шагу 8. НЕТ: Восстановить жгут, затем переходите к этапу 8. D-04
  8. ШАГ 8. Проверить симптомы Q: Горит ли индикатор? ДА: Не предпринимается никаких действий. НЕТ: Заменить внутреннее зеркало заднего вида. См. " ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА ". (ref-213372-S35335610902006010400000)
Схема №86
  1. Неисправность автоматического антибликового внутреннего зеркала
  2. Поврежденные провода или разъемы жгута

Проверить, что индикатор горит.

Схема №87
  1. Повернуть выключатель зажигания в положение «ВКЛ».
  2. Убедиться, что зеленый индикатор горит.
  3. Если это не так, нажать переключатель дисплея в течение более 6 секунд, менее 9 секунд, пока индикатор не загорится.

К: Индикатор освещает?

  1. ДА: Заменить внутреннее зеркало заднего вида (см. раздел " ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА "). (ref-213372-S35335610902006010400000)
  2. НЕТ: Обратитесь к разделу " ПРОЦЕДУРА ПРОВЕРКИ 1: ИНДИКАТОР НЕ ГОРИТ ". (ref-213372-S38734888352006010400000)
Схема №88
Схема №89
  1. Неисправность переключателя резервного освещения < M / T > или переключателя диапазона передачи < A / Т >
  2. Неисправность автоматического антибликового внутреннего зеркала
  3. Поврежденные провода жгута или разъем

Необходимые специальные инструменты

  1. MB991223: Набор кабельных трасс
Схема №90
Схема №91
Схема №92
Схема №93
Схема №94
Схема №95
Схема №96
Схема №97
Схема №98
Схема №99
Схема №100
Схема №101
Схема №102
Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
Схема №111
Схема №112
Схема №113
Схема №114
  1. ШАГ 1. Проверить автоматическое антибликовое внутреннее зеркало. Затемните салон автомобиля и светите вспышкой спереди и сзади автоматического противобликового внутреннего зеркала, чтобы проверить его на правильную работу. Q: Является ли автоматический антиблик внутри зеркала нормальным? ДА: перейти к шагу 2. НЕТ: перейдите к шагу 4.
  2. ШАГ 2. Подтвердите трансмиссия. Q: Является ли трансаксель M / T или A / Т? М / Т. Перейдите к шагу 3. А / Ц: Переходите к шагу 10.
  3. ШАГ 3. Проверить выключатель резервного света. Снять переключатель резервного освещения. Затем проверить целостность цепи между клеммами выключателя. СОСТОЯНИЕ ПЕРЕКЛЮЧАТЕЛЯ УСЛОВИЕ НЕПРЕРЫВНОСТИ Нажата разомкнутая цепь Выпущена менее чем на 2 Ом В: Находится ли переключатель резервного света в хорошем состоянии? ДА: Перейдите к шагу 4. НЕТ: Заменить переключатель запасного света. Далее переходите к шагу 17.
  4. ШАГ 4. Проверить цепь питания выключателя резервного света на разъеме переключателя резервного света B-107. Отсоединить разъем переключателя резервного огня хтагх1, и измерить со стороны жгута. Повернуть переключатель зажигания в положение " ВКЛ ". Измерить напряжение между клеммой 1 и землей. Значение должно быть приблизительно 12 вольт. Q: Соответствует ли измеренное напряжение этому диапазону? ДА: Переходите к шагу 7. НЕТ: Перейдите к шагу 5. B-107
  5. ШАГ 5. Проверить разъем выключателя резервного освещения B-107 на наличие повреждений. Вопрос: В хорошем ли состоянии разъем переключателя резервного освещения хтагх1? ДА: Перейдите к шагу 6. НЕТ: отремонтируйте или заменить соединитель. Затем переходите к шагу 17. B-107
  6. ШАГ 6. Проверить жгут проводов между разъемом выключателя резервного освещения B-107 (клемма 1) и переключателем зажигания (IG1). ПРИМЕЧАНИЕ: Также проверить разъем распределительной колодки C-311 и xtangx3, соединительный соединитель xtagen Х4. Если соединитель соединительной колодки хтаг х5 или хтагх6 повреждены, отремонтируйте или заменить соединители. Q: Является жгутом проводов между разъёмом переключателя резервного света xtg x8 (зажим 1) C-312 C-25 C-311 C-312 C-25 B-107 IG1
  7. ШАГ 7. Проверить входную цепь переключателя резервного света на автоматическом антибликовом разъеме внутри зеркала D-04. Отсоединить автоматический антиблик внутри разъема зеркала D-04 и измерить со стороны жгута. Повернуть переключатель зажигания в положение " ВКЛ ". Переведите выключатель резервного света в состояние " ВКЛЮЧЕНО ". Измерить напряжение между клеммой 9 и землей. Клапан должен быть приблизительно 12 вольт. Q: Соответствует ли измеренное напряжение этому диапазону? ДА: Заменить автоматический антиблокировочный переключатель в положении внутри зеркала. (ref-213372-S35335610902006010400000)
  8. ШАГ 8. Проверить разъем резервного выключателя света B-107 и автоматический антибликовый внутри разъема зеркала D-04 на предмет повреждений. Вопрос: Находится ли в исправном состоянии разъем резервного включателя света хтагх2 и автоматический противобликовый внутри соединителя зеркала xtangx3? ДА: Перейдите к шагу 9. НЕТ: Отремонтируйте или заменить соединитель. Затем переходите к шагу 17. B-107 D-04
  9. ШАГ 9. Проверить жгут проводов между разъемом резервного выключателя света B-107 (клемма 2) и автоматическим антибликовым внутренним зеркальным коннектором хтагкс1 (клеммная колодка 9). ПРИМЕЧАНИЕ: Также проверить соединительный разъем C-25 и xtang3.if соединительный соединитель C-25 или xtigx5 поврежден, отремонтируйте или заменить коннектор. Q: является ли жгут кабелей между соединителем резервного включателя света хтэгх6 (клеммой 2), а автоматический антиблик внутри зеркального зеркала заменить состояние внутри разъема? D-04 C-28 C-28 B-107 D-04 (ref-213372-S35335610902006010400000)
  10. ШАГ 10. Проверить переключатель диапазона передачи. УКАЗАННЫЕ УСЛОВИЯ ПУНКТЫ КЛЕММНОЕ СОЕДИНЕНИЕ ТЕСТЕРА УКАЗАНО УСЛОВИЕ P 3-8, 9-10 Менее 2 Ом. R 7-8 N 4-8,9-10 D 1-8 3 5-8 2 2-8 L 6-8 ПРИМЕЧАНИЕ: Для транспортных средств со спортивным режимом используются четыре позиции (P, R, N, D).выход переключателя 17 Исправен? Переход к шагу 11 Нет
  11. ШАГ 11. Проверить цепь питания переключателя диапазонов передачи на разъеме B-111 для переключения диапазона передачи. Отсоединить разъем B-111 для переключателя диапазона передачи и измерить со стороны жгута. Повернуть переключатель зажигания в положение " ON ". Измерить напряжение между клеммой 8 и землей. Значение должно быть приблизительно 12 вольт. Q: Соответствует ли измеренное напряжение этому диапазону? ДА: Перейдите к шагу 14. НЕТ: Переходите к шагу 12.
  12. ШАГ 12. Проверить разъем переключателя диапазона передачи B-111 на наличие повреждений. Вопрос: В хорошем ли состоянии разъем переключателя диапазона1? ДА: Перейдите к шагу 13. НЕТ: отремонтируйте или заменить соединитель. Затем переходите к шагу 17. B-111
  13. ШАГ 13. Проверить жгут проводов между разъемом переключателя диапазона передачи B-111 (клемма 8) и переключателем зажигания (IG1). ПРИМЕЧАНИЕ: Также проверить разъем соединительной колодки хтагх2 и хтаг Х3, соединительный соединитель хтаджх4. Если соединительная колодка разъема хтага х6 повреждена, отремонтируйте или заменить разъемы. К: Исправен ли жгут кабелей между разъемами переключателя диапазона трансмиссии xtg x8 (клеммы) и выключателя зажигания? C-311 C-312 C-25 C-311 C-312 C-25 B-111 IG1
  14. ШАГ 14. Проверить входную цепь переключателя диапазона передачи на автоматическом антибликовом разъеме внутри зеркала D-04. Отсоединить автоматический антиблокировочный разъем внутри зеркала хтагх1 и измерить со стороны жгута. Повернуть переключатель зажигания в положение " ВКЛ ". Измерить напряжение между клеммой 9 и землей. Значение должно быть приблизительно 12 вольт. Q: Соответствует ли измеренное напряжение этому диапазону? ДА: отремонтируйте автоматическое антиобликовое зеркало внутри зеркала. См. " INSIDE GO REBACK 15 ". D-04 (ref-213372-S35335610902006010400000)
  15. ШАГ 15. Проверить исправность разъема переключения диапазона передачи B-111 и автоматического антибликового внутри разъема зеркала хтагх1. Вопрос: В хорошем ли состоянии разъем переключения диапазона трансмиссии xtigx2 и автоматический антиблокировочный внутри разъема зеркал D-04? ДА: Перейдите к шагу 16. НЕТ: отремонтируйте или заменить разъем. Затем переходите к шагу 17. D-04 B-111
  16. ШАГ 16. Затем проверить жгут проводов между разъемом переключателя диапазона передачи B-111 (клемма 7) и автоматическим антибликовым внутренним зеркальным разъемом хтагх1 (клеммная колодка 9). ПРИМЕЧАНИЕ: Также проверить соединительный разъем C-25 и xtangx3. Если соединительный соединитель C-25 или C-28 поврежден, отремонтируйте или заменить коннектор. Q: является ли жгут кабелей между соединителем переключателя диапазона трансмиссии xtax6 (клеммой 7), см. автоматический анти-замена внутри разъема зеркала? D-04 C-28 B-111 D-04 (ref-213372-S35335610902006010400000)
  17. ШАГ 17. Проверить симптомы Q: Когда включена передача заднего хода, установлено ли автоматическое антибликовое внутреннее зеркало в дневной режим? ДА: Нет никаких действий. НЕТ: Заменить внутреннее зеркало заднего вида. Обратитесь к " ВНУТРЕННЕМУ ЗЕРКАЛУ ЗАДНЕГО ВИДА ". (ref-213372-S35335610902006010400000)
Схема №115
  1. Неисправность внутреннего зеркала заднего вида (с компасом и индикатором температуры)
  2. Повреждение жгута или соединителя

Проверить, что индикатор горит.

Схема №116
  1. Повернуть выключатель зажигания в положение «ВКЛ».
  2. Убедиться, что зеленый индикатор горит.
  3. Если это не так, нажать переключатель дисплея в течение более 6 секунд, менее 9 секунд, пока индикатор не загорится.

К: Индикатор освещает?

  1. ДА: Заменить внутреннее зеркало заднего вида (см. раздел " ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА "). (ref-213372-S35335610902006010400000)
  2. НЕТ: Обратитесь к разделу " ПРОЦЕДУРА ПРОВЕРКИ 1: ИНДИКАТОР НЕ ГОРИТ ". (ref-213372-S38734888352006010400000)

Не удалось выполнить калибровку компаса или дисперсии компаса.

Калибровка компаса или дисперсии компаса " обслуживание на автомобиле ", " PROCESSES FOR регулировка THE COMPASS VARIANCE ". (ref-213372-S16663311402006010400000)(ref-213372-S00710538442006010400000)

Неисправность внутреннего зеркала заднего вида (с компасом и дисплеем температуры).

Проверить, что калибровка компаса может быть проведена в другом месте.

  1. Переместить проверяемый автомобиль в другое место. ПРИМЕЧАНИЕ: Переместить на широкое ровное место, где можно провести калибровку компаса.
  2. Проверить еще раз, что калибровка компаса может быть выполнена. ПРИМЕЧАНИЕ: Если калибровка верна, можно предположить следующие причины. Калибровка затруднена из-за направления магнита и направления автомобиля в начале калибровки. Есть мешающее магнитное поле в области, и калибровка трудна. Если градуировка правильная, проверить, чтобы неисправность была устранена. При неправильной калибровке заменить внутреннее зеркало заднего вида (с компасом и индикатором температуры). Затем проверить эту функцию. (ref-213372-S35335610902006010400000)
  1. Неисправность датчика температуры наружного воздуха
  2. Неисправность внутреннего зеркала заднего вида (с компасом и индикатором температуры)
  3. Повреждение жгута или соединителя
Схема №117
Схема №118
Схема №119
Схема №120
Схема №121
Схема №122
Схема №123
Схема №124
  1. ШАГ 1. Проверить, что индикатор горит. Повернуть выключатель зажигания в положение " ВКЛ ". Убедиться в том, что зеленый индикатор включен. Если это не так, нажать переключатель дисплея в течение более 6 секунд, менее 9 секунд, пока индикатор не загорится. Q: Горит ли индикатор? ДА: Перейдите к шагу 2. НЕТ: Обратитесь к разделу " ПРОЦЕДУРА ПРОВЕРКИ 1: ИНДИКАТОР НЕ СВЕТИТСЯ ". (ref-213372-S38734888352006010400000)
  2. ШАГ 2. Проверить внутреннее сопротивление датчика температуры окружающего воздуха. Снять датчик температуры наружного воздуха. Обратитесь к разделу " ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА ". Убедиться, что внутренние сопротивления датчика температуры окружающей среды находятся на стандартных значениях при температуре 20°C и 40 ° C. Стандартное значение: Приблизительно 1 200 Ом [при 20 ° С (68о Ф)] Примерно 500 Ом { \ } [при 40 ° с (104о F] да 4).давление окружающей среды не соответствует стандартному значению температуры: Q:? Выше (ref-213372-S35335610902006010400000)
  3. ШАГ 3. Проверить разъем A-29 на датчике температуры окружающего воздуха на наличие повреждений. Вопрос: В хорошем ли состоянии разъем A-29? ДА: Перейдите к шагу 7. НЕТ: отремонтируйте или заменить соединитель. Затем переходите к этапу 7.
  4. ШАГ 4. Проверить входной сигнал от датчика температуры наружного воздуха. Отсоединить внутреннее зеркало заднего вида (с компасом и индикатором температуры) разъем " да " внутри жгута. Переведите переключатель зажигания в положение " ВКЛ ° ". 104. Измерить напряжение между клеммой номер 4 и номером 5, когда датчик температуры окружающего воздуха находится при следующих температурах. Напряжение должно быть приблизительно 2,90 вольт [когда отображается 0°C] Напряжение должен относиться примерно к 1,86 вольта [когда Напряжение около 40 ° С (68). D-04 (ref-213372-S35335610902006010400000)
  5. ШАГ 5. Проверить внутренний разъем D-04 зеркала заднего вида (с компасом и индикатором температуры) на наличие повреждений. В: Находится ли внутри разъем D-04 зеркала заднего обзора (с циркулем и дисплеем температуры) в хорошем состоянии? ДА: Перейдите к шагу 6. НЕТ: Отремонтируйте или заменить разъем. Затем переходите к шагу 7.
  6. ШАГ 6. Проверить кабельный жгут между разъемом датчика температуры окружающего воздуха A-29 (клеммы 1 и 2) и внутренним контактом зеркала заднего вида (с компасом и индикатором температуры) Разъем D-04 (клемма 4 и 5). ПРИМЕЧАНИЕ: Также проверить промежуточный соединитель C-28 и xtagen x3. Если промежуточный соединитель хтагх4 или хтегх5 поврежден, отремонтируйте или заменить соединитель. Q: является ли жгут кабеля между соединителем датчика температуры наружного воздуха xtag 6 (клеммой 1 и индикацией температуры) и контактором заднего обзора. C-209 C-28 C-209 A-29 D-04
  7. ШАГ 7. Повторить тестирование системы. В: Есть ли несоответствие между фактической температурой окружающего воздуха и отображаемой температурой, или отображается какая-либо ошибка (SC, Oc)? ДА: Заменить внутреннее зеркало заднего вида (с компасом и дисплеем температуры). Обратитесь к " ВНУТРЕННЕМУ ЗЕРКАЛУ ЗАДНЕГО ВИДА ". НЕТ: никаких действий не предпринимается. (ref-213372-S35335610902006010400000)
Схема №125
Схема №126
Схема №127
  1. Когда ключ зажигания находится в положении " ACC " или " ON ", будет отображен текущий направленный курс транспортного средства (N, NE, E, SE, S, Sw, W и Nw. ПРИМЕЧАНИЕ: Если ключ воспламенения находится в состоянии " Aсц ", зеленый индикатор (А) должен светиться. Убедиться, что зеленый индикатор включен. Если он не горит, нажать переключатель дисплея (B) более чем на 6 секунд.
  2. При нажатии на переключатель дисплея более 12 секунд можно выполнить повторную калибровку дисперсии компаса.
  3. Если на дисплее написано " CAL ", может быть сильное магнитное поле, мешающее компасу. В этом случае компас может нуждаться в калибровке.
  4. Если отображается " CAL ", ведите транспортное средство по кругу со скоростью около 5 миль / ч (8 км / ч) или менее до тех пор, пока не погаснет " CALR ". Если не отображается " Qa ", но требуется калибровка компаса, нажать и удерживайте переключатель дисплея в течение 12 секунд или пока не будет отображено " c
Схема №128
Схема №129
  1. При определенных обстоятельствах, как во время поездки по пересеченной местности на большие расстояния, необходимо будет скорректировать дисперсию компаса. Дисперсия компаса - это разница между магнитным севером земли и истинным географическим севером. Если не корректировать с учетом дисперсии компаса, ваш компас может дать ложные показания.
  2. Нажать переключатель дисплея больше 9 секунд, меньше 12 секунд. Текущий номер зоны появится на дисплее.
  3. Найдите свое текущее местоположение и номер зоны дисперсии на карте.
  4. Нажать кнопку дисплея, пока новый номер зоны не появится на дисплее. После 5 секунд бездействия исходный элемент (внешняя температура / компас) снова отображается. ПРИМЕЧАНИЕ: не устанавливать лыжную стойку, антенну и т. Д. Которые прикреплены к транспортному средству с помощью магнита. Они влияют на работу компаса. Примечание. Если компас отклоняется от правильной индикации вскоре после повторной регулировки, проверить компас в авторизованном железнодорожном компасе.
Схема №130
  1. Когда ключ зажигания находится в положении " ACC " или " ON ", зеленый индикатор должен гореть. Убедиться, что зеленый индикатор горит. Если это не так, нажать переключатель дисплея более 6 секунд, менее 9 секунд, пока индикатор не загорится.
  2. Накройте обращенный вперед датчик освещенности на задней стороне зеркала черной тканью.
  3. Находясь в хорошо освещенной зоне, убедиться, что свет попадает на датчик спереди зеркала, имитируя блики от транспортных средств позади вас. Зеркало затемнится в течение 2 минут, если тестирование проводится впервые. Если зеркало не тускнеет, заменить внутреннее зеркало заднего вида " INSIDE задний VIEW зеркало ". (ref-213372-S35335610902006010400000)

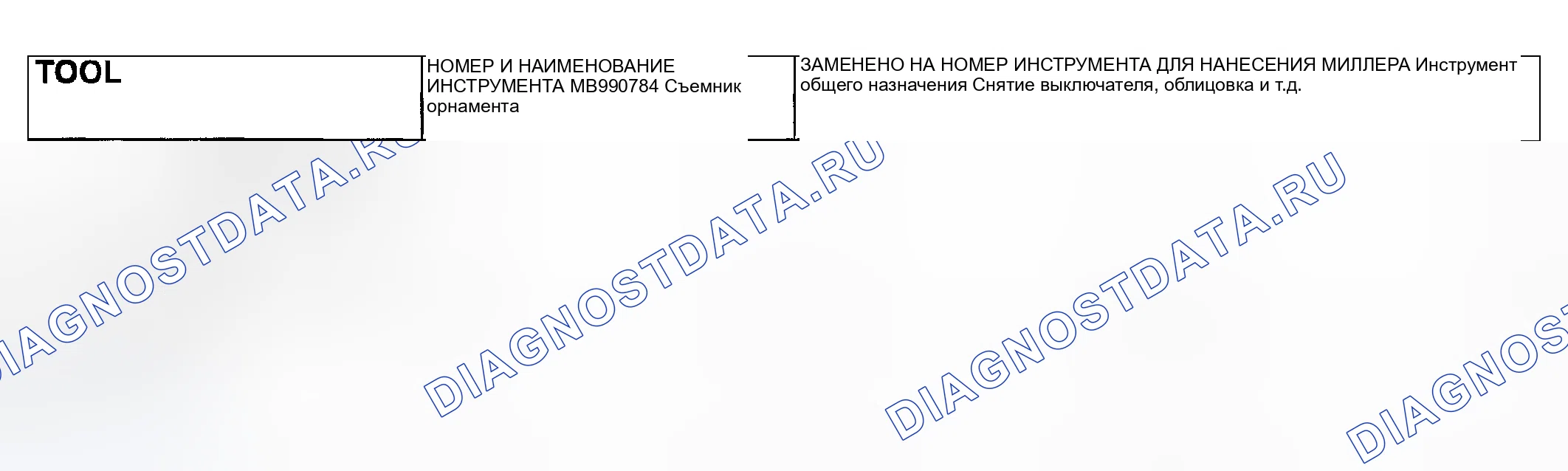

Схема №131
