Описание испытаний
Цифры ниже относятся к номерам шагов на диагностической таблице.
- 2. Отсутствие связи может быть связано с частичной неисправностью или общей неисправностью цепи последовательных данных класса 2. Указанная процедура определит состояние.
- 5. Наличие коды неисправностей, которые начинаются с " U ", указывает на то, что какой-либо другой модуль управления системой не обменивается данными.
Схема №130
Схема №131
Схема №132
Приведенные ниже номера относятся к номерам шагов в диагностической таблице.
- 2. Этот шаг проверяет, что модуль интерфейса связи транспортного средства посылает надлежащее напряжение питания.
Схема №133
Приведенные ниже номера относятся к номерам шагов в диагностической таблице.
- 2. Этот шаг проверяет состояние сотовой антенны.
- 3. На этом этапе проверяется состояние коаксиального кабеля сотовой антенны и надлежащее заземление сотовой антенны.
Схема №134
Приведенный ниже номер относится к номеру шага в диагностической таблице.
- 2. Этот шаг проверяет, что модуль интерфейса связи транспортного средства посылает надлежащее напряжение питания.
Схема №135
Приведенный ниже номер относится к номеру шага в диагностической таблице.
- 2. Этот шаг проверяет состояние покоя цепи сигнала клавиатуры.
Схема №136
Описание системы
Эта таблица симптомов позволит пользователю проверить жалобу клиента и сузить ее до источника. Если есть проблемы с распознаванием голоса или функцией управления рулевым колесом onstar ®, технические специалисты должны перейти непосредственно к соответствующей диагностике в разделе " СИМПТОМЫ - СОТОВАЯ СВЯЗЬ ".
| Важно | Для успешной диагностики и ремонта системы onstar ® необходимо понимать ее работу. Технические специалисты должны прочитать и понять onstar " ОПИСАНИЕ И РАБОТА ", прежде чем пытаться отремонтировать систему onstar ®. |
|---|
Цифры ниже относятся к номерам шагов на диагностической таблице.
- 3. Определяет, имеет ли светодиодный индикатор состояния onstar ® необходимое напряжение цепи зеленого светодиодного индикатора.
- 5. Если зеленый светодиодный сигнал закорочен до напряжения, то узел трех кнопок onstar ® был поврежден, и узел трех кнопок onstar ® должен быть заменен.
Схема №137
Приведенный ниже номер относится к номеру шага в диагностической таблице.
- 7. Если схема удаленного радиовыхода (-) закорочена до напряжения, модуль интерфейса связи транспортного средства был поврежден и требует замены.
Схема №138
Описание и работа OnStar
Этот автомобиль использует версию поколения 5 системы onstar ®. Эта система состоит из следующих компонентов:
- Модуль интерфейса связи транспортного средства (VCIM)
- Кнопочный узел OnStar®
- Микрофон
- Сотовая антенна
- Навигационная антенна
Эта система также взаимодействует с установленной на заводе автомобильной аудиосистемой.
Работа мобильного телефона Hands Free
Список доступных для пользователя команд onstar ® должен быть включен в систему onstar ®. Во время вызова по громкой связи микрофон и аудиосистема работают так же, как и при стандартном вызове onstar ®. Когда нажата кнопка ответа / завершения вызова, аудиосистема выключается; система onstar ® затем возвращает приглашение " READY ". В этот момент существуют конкретные команды, настроенные на инициирование сотового вызова. Если автомобиль принимает вызов, когда включен радиоприемник, звуковая система выключается и раздается.
Схема №139

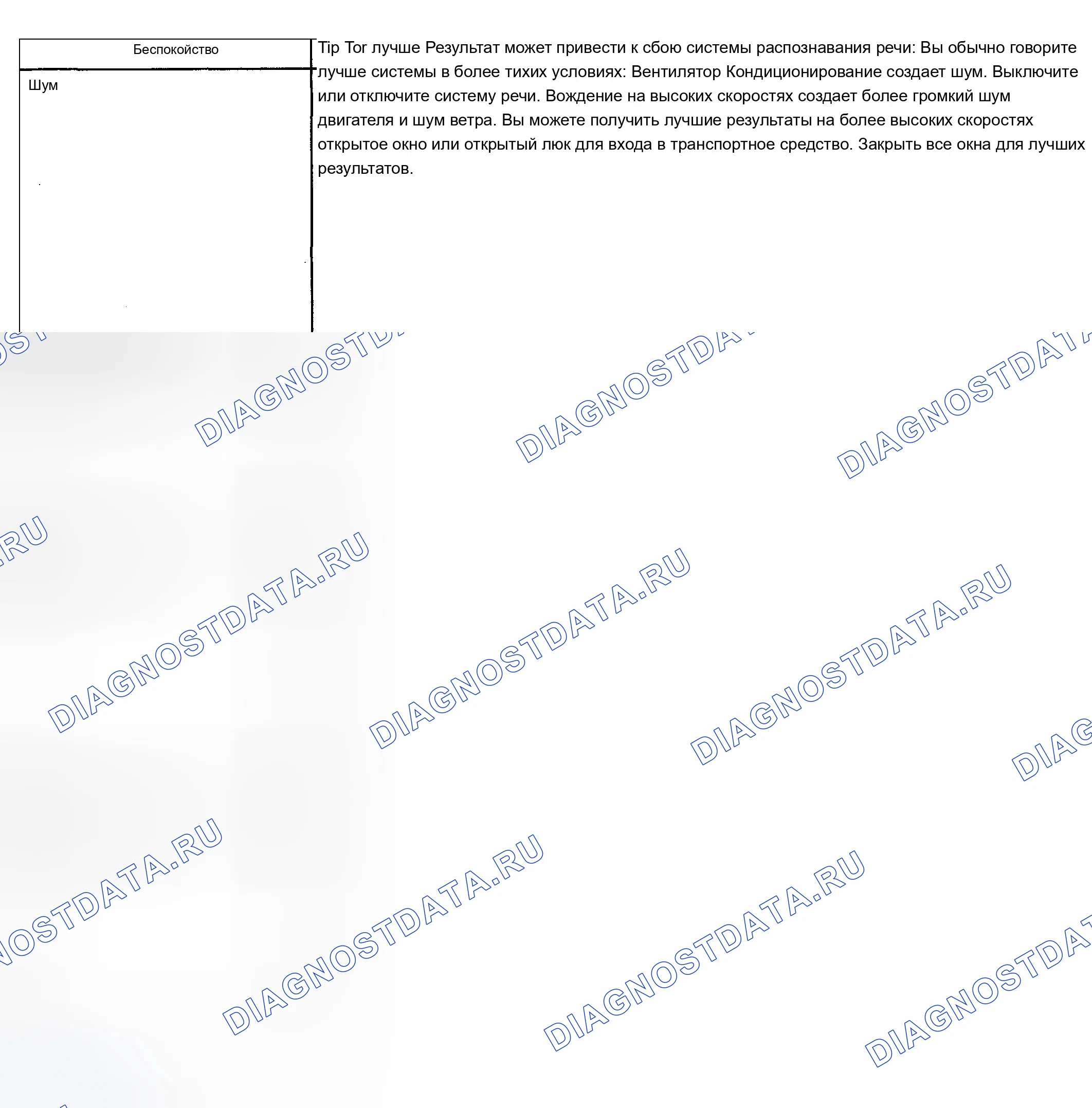

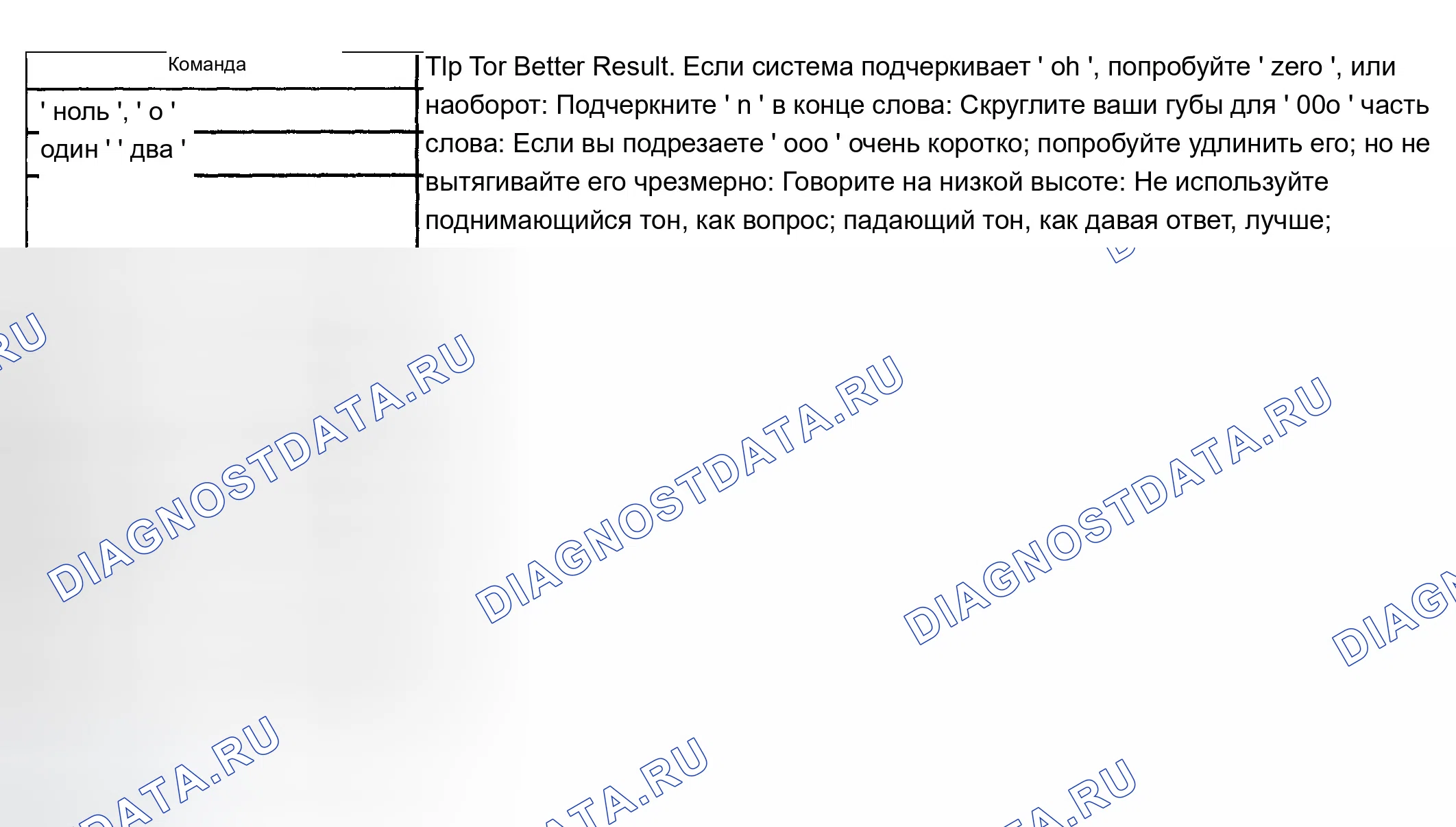

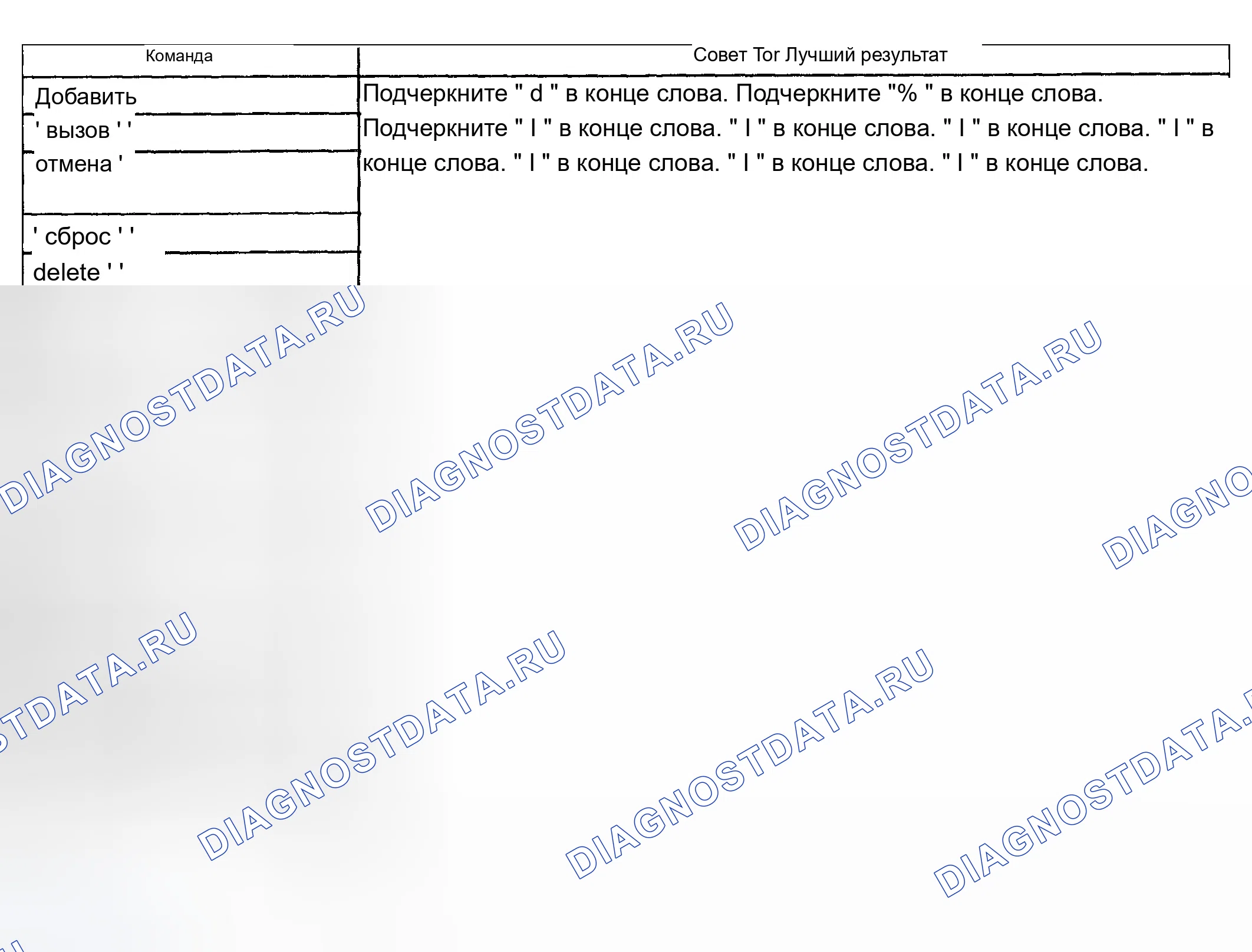

Пользователи OnStar® поколения 5 взаимодействуют с двумя системами распознавания речи. Распознавание речи позволяет пользователю говорить с одним компьютером в транспортном средстве, и один достигается по телефонной линии. Компьютер пытается понять команду пользователя, и отвечает выступлением назад, или принятием соответствующего действия, например набором номера телефона.
