Описание испытаний

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 2 Отсутствие связи может быть связано с частичной неисправностью цепи последовательных данных класса 2 или с общей неисправностью цепи последовательных данных класса 2. Указанная процедура определит конкретное состояние.
  2. Необходимо извлечь 4 коды неисправностей из всех перечисленных модулей.
  3. 5 Наличие коды неисправностей, которые начинаются с " U ", указывает на то, что какой-то другой модуль не обменивается данными. Указанная процедура соберет всю доступную информацию до проведения тестов.
Схема №71
Схема №72
Схема №73
Схема №74
Схема №75
Схема №76
Схема №77
Схема №78
Схема №79
Схема №80
Схема №81
Схема №82

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы цепи в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается, когда вы выполняете этот тест, сигнальная цепь закорачивается до напряжения.
  3. 5 Испытания на короткое замыкание на массу в цепи опорного напряжения 5 вольт.
Схема №83
Схема №84

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы цепи в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается, когда вы выполняете этот тест, сигнальная цепь закорачивается до напряжения.
  3. 5 Испытания на короткое замыкание на массу в цепи опорного напряжения 5 вольт.
  4. 11 Испытания на короткое замыкание на массу в цепи сигнала сумеречной сторожевой задержки переключателя сумеречной задержки. Короткое замыкание на массу может установить расшифровка кода ошибки B2627 и расшифровка кода ошибки B2642 в зависимости от положения переключателя IP диммера.
Схема №85
Схема №86

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы схемы в диапазоне низкого напряжения, Если предохранитель в перемычке размыкается при выполнении этого теста, сигнальная цепь переключателя диммера ламп приборной панели закорочена до напряжения.
  3. 5 Испытания на короткое замыкание на массу в цепи опорного напряжения 5 вольт.
Схема №87
Схема №88

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы цепи в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается, когда вы выполняете этот тест, сигнальная цепь закорачивается до напряжения.
  3. 5 Испытания на короткое замыкание на массу в цепи опорного напряжения 5 вольт.
Схема №89
Схема №90

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы цепи в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается, когда вы выполняете этот тест, сигнальная цепь закорачивается до напряжения.
  3. 5 Испытания на короткое замыкание на массу в цепи опорного напряжения 5 вольт.
Схема №91
Схема №92

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы схемы в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается при выполнении этого теста, цепь сумеречного сторожевого сигнала задержки закорачивается до напряжения.
  3. 5 Испытания на короткое замыкание на массу в цепи опорного напряжения 5 вольт.
Схема №93
Схема №94

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы цепи в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается, когда вы выполняете этот тест, сигнальная цепь закорачивается до напряжения.
Схема №95
Схема №96

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы схемы в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается при выполнении этого теста, цепь сумеречного сторожевого сигнала задержки закорачивается до напряжения.
Схема №97
Схема №98

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Испытания на правильную работу цепи в диапазоне высокого напряжения.
  2. 4 Тесты для правильной работы схемы в диапазоне низкого напряжения. Если предохранитель в перемычке размыкается при выполнении этого теста, сигнальная цепь датчика солнечной нагрузки закорачивается до напряжения.
Схема №99
Схема №100

ПримечаниеПеред использованием таблицы симптомов необходимо выполнить следующие шаги.

  1. Выполните " DIAGNOSTIC проверка системы - осветительные приборы SYSTEMS " перед использованием таблиц симптомов, чтобы убедиться, что все следующее верно: Нет набора коды неисправностей. Модуль (ы) управления может взаимодействовать через последовательный канал передачи данных.
  2. Ознакомьтесь с описанием и работой системы, чтобы ознакомиться с ее функциями. См. " ОПИСАНИЕ И РАБОТА СИСТЕМ ВНУТРЕННЕГО ОСВЕЩЕНИЯ " и " ОПИСАНИЕ И РАБОТА СИСТЕМ НАРУЖНОГО ОСВЕЩЕНИЯ ".

Приведенный ниже номер относится к номеру шага в диагностической таблице.

  1. 3 Прослушать звуковой щелчок при срабатывании реле обратной лампы. Подать команду как на включенное, так и на выключенное состояние. При необходимости повторить команды.
Схема №101

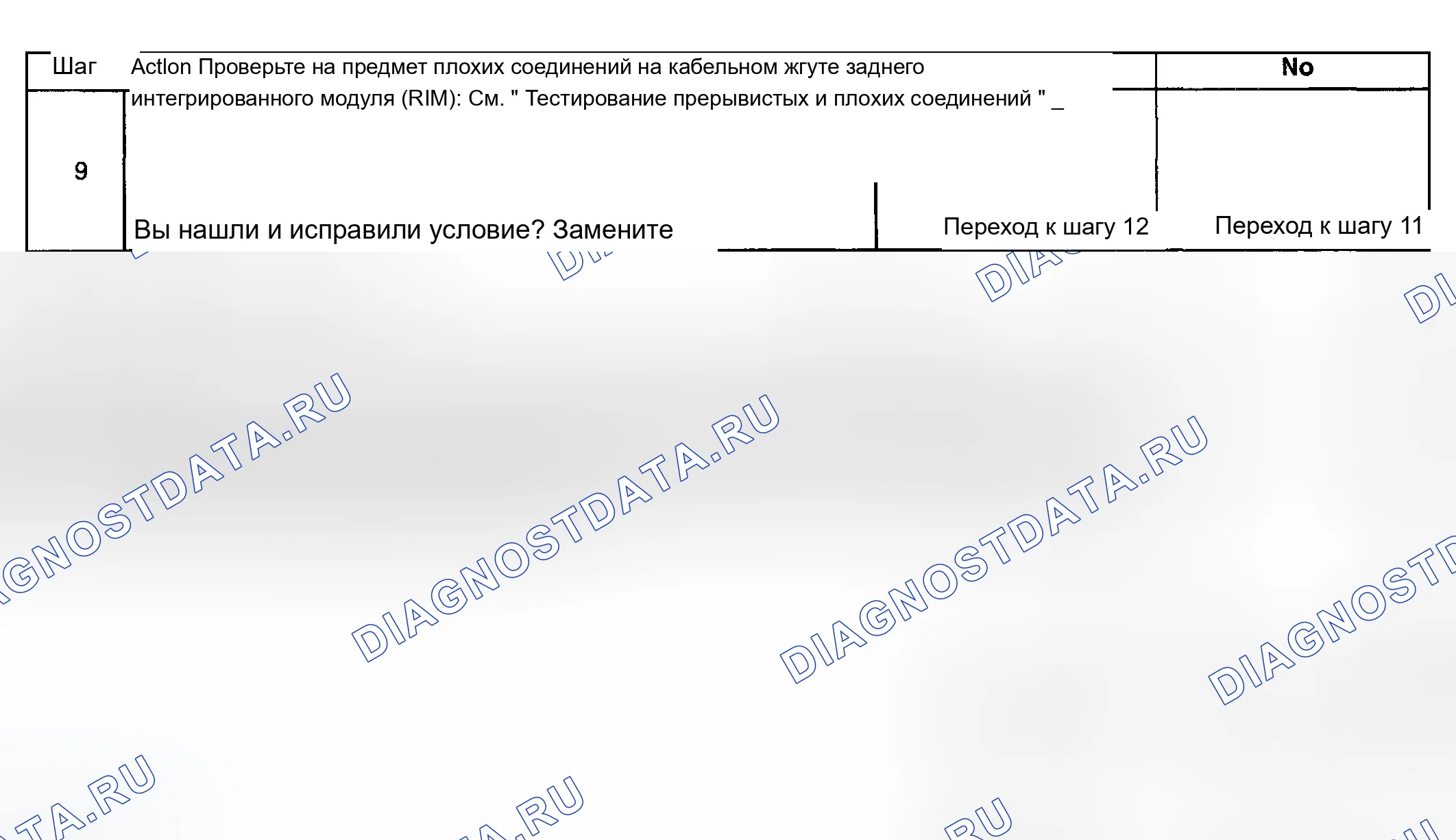

Схема №102

Цифры ниже относятся к номерам шагов на диагностической таблице.

  1. 3 Прослушать звуковой щелчок при срабатывании реле обратной лампы. Подать команду как на включенное, так и на выключенное состояние. При необходимости повторить команды.
  2. 4 Испытания на напряжение на контрольной стороне реле обратной лампы.
  3. 5 Проверка того, что модуль управления обеспечивает заземление реле обратной лампы.
Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
Схема №111
Схема №112
Схема №113
Схема №114
Схема №115
Схема №116
Схема №117
Схема №118
Схема №119
Схема №120
Схема №121
Схема №122
Схема №123
Схема №124
Схема №125
Схема №126
Схема №127

Приведенные ниже номера относятся к номерам шагов в диагностической таблице.

  1. 4 Слушайте слышимый щелчок, когда реле работает. Цикл между низким и высоким положениями. Повторите циклы по мере необходимости.
  2. 5 Испытания на напряжение питания на управляющей стороне реле.
  3. 6 Проверка того, что выключатель фары обеспечивает заземление реле.
Схема №128
Схема №129
Схема №130
Схема №131
Схема №132
Схема №133
Схема №134
Схема №135
Схема №136
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
Схема №142
Схема №143
Схема №144

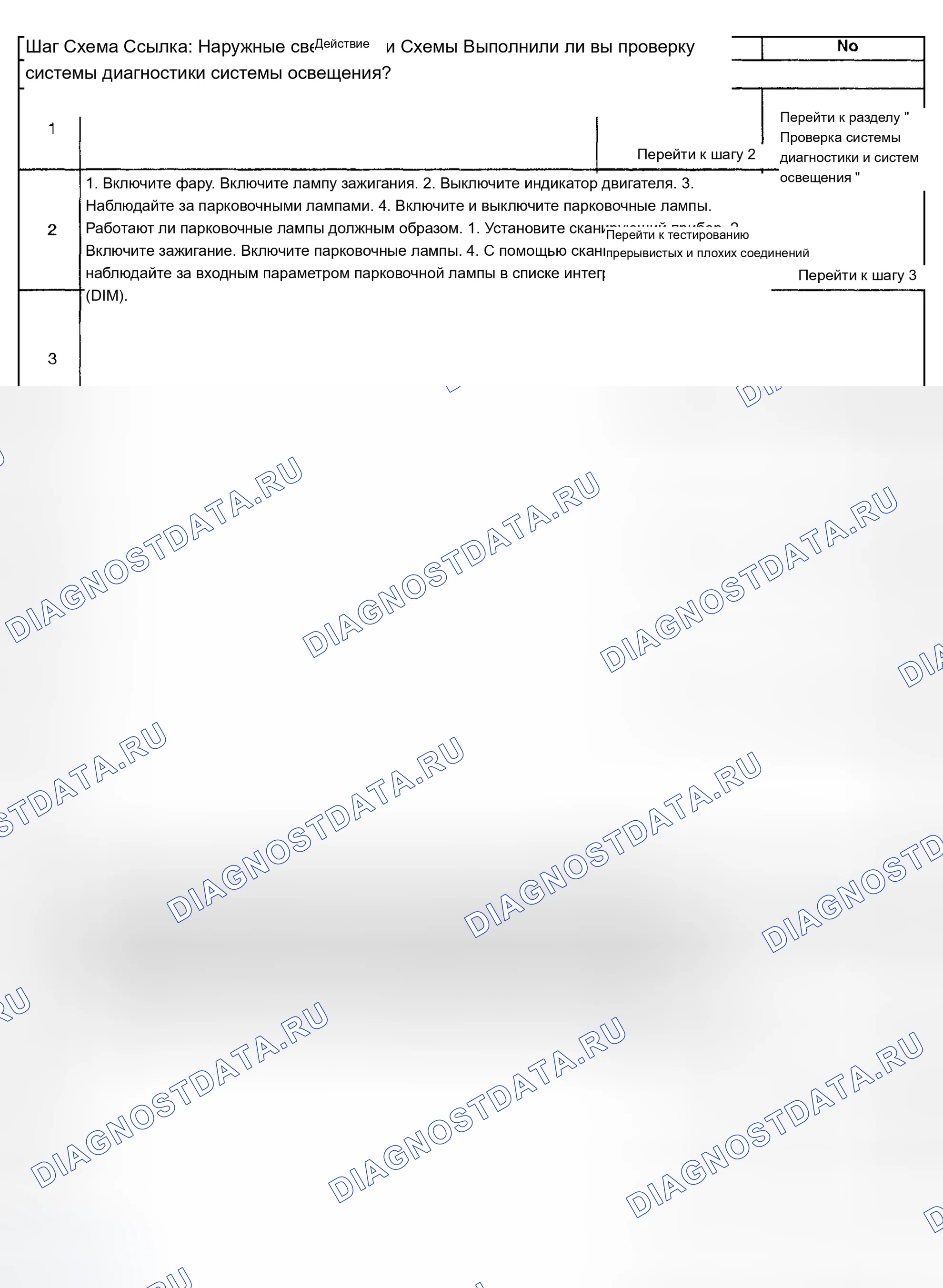

Схема №145
Схема №146
Схема №147
Схема №148
Схема №149
Схема №150
Схема №151
Схема №152
Схема №153
Схема №154
Схема №155
Схема №156
Схема №157
Схема №158
Схема №159
Схема №160
Схема №161
Схема №162
Схема №163
Схема №164
