Содержание Электросхемы Раздел: Замки дверей и противоугонная система
Все разделы

Бортовая диагностика (бд) - система центрального запирания, кресла памяти, ультразвуковой монитор салона.: Прочее Audi S6 C5

Замки дверей и противоугонная система 136 иллюстраций ~15 мин чтения

Как проверить версии модуля управления (функция 01)

  1. Нажать кнопки -0- и -1-.

Индицируется на дисплее

Схема №119
Схема №120
Схема №121
  1. Подтвердите ввод кнопкой -Q-.
  2. Отображается на дисплее (транспортные средства без противоугонной сигнализации)
  3. Индицируется на дисплее (автомобили с противоугонной сигнализацией)

Пояснительные примечания на дисплее

  1. 4B0962258D: Номер модуля управления центральным замком
  2. 4B0962258E: Номер модуля управления центральным замком
  3. Центральный замок: Обозначение и исполнение компонента
  4. Центральный замок, ATW: Обозначение и исполнение компонента
  5. Dxx: Версия программного обеспечения
  6. Код 4672: Кодирование. См. МОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07).
  7. Код 4682: Кодирование. См. МОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07).
  8. WSC 06812: Код мастерской
  1. При нажатии --> кнопки эффекты возвращаются к основной функции.

Индицируется на дисплее

Схема №122
  1. Нажать кнопки -0- и -6- для завершения вывода.

Индицируется на дисплее

Схема №123
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №124
  1. Выключить зажигание.
  2. Отсоединить разъемы сканера V.A.G 1551 (ST).

Модуль управления кодом (функция 07)

ПримечаниеМодули управления в состоянии поставки предварительно кодируются. Кодирование выполняется с помощью сканера V.A.G 1551 Scan Tool (ST).

Если V.a.g 1551 не отображает соответствующий код или если заменяется модуль управления, выполнить кодирование модуля управления следующим образом

Реализация функций «07 - Code управление модуль»

Индицируется на дисплее

Схема №125
  1. Нажать кнопки -0- и -7-.

Индицируется на дисплее

Схема №126
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №127
  1. Введите с клавиатуры код модуля управления центральным замком в соответствии с таблицей

В дополнение к базовому кодированию можно предложить следующий вариант

  1. Транспортное средство автоматически блокируется при достижении скорости около 15 км/ч (10 миль/ч) и разблокируется при снятии ключа с зажигания.

Таблица кодирования

Стандартный код15885
Дополнительный код15917

КОДИРОВАНИЕ МОДУЛЯ УПРАВЛЕНИЯ - СИСТЕМА ЦЕНТРАЛЬНОГО ЗАПИРАНИЯ.

Код 15885

Индицируется на дисплее

Схема №128
Схема №129
  1. Подтвердите ввод кнопкой -Q-.
  2. Идентификация модуля управления отображается на дисплее вместе с введенным кодом.

ПримечаниеПояснительные примечания на дисплее. См. ПРОВЕРКА ВЕРСИЙ МОДУЛЯ УПРАВЛЕНИЯ (ФУНКЦИЯ 01).

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №130
  1. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).

Считывание блока измеряемых значений (функция 08)

ПримечаниеФункция «Read Measuring Value Block» может использоваться для определения текущего состояния системы.

Реализация функций «08 - Read Measuring Value Block»

Индицируется на дисплее

Схема №131
  1. Нажать кнопки -0- и -8-.

Индицируется на дисплее

Схема №132
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №133
  1. Введите номер группы просмотра 001 и подтвердите ввод с помощью кнопки -Q-.

Выбранный блок измеряемых величин затем отображается в стандартизированном виде.

Возможные причины возникновения неисправностей в блоках измеряемых значений и их устранение приведены в ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки).

Схема №134
Схема №135
Схема №136
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
Схема №142
Схема №143

См. ПРОТИВОУГОННЫЙ ИММОБИЛАЙЗЕР, БОРТОВОЙ ДИАГНОСТИЧЕСКИЙ (БД).

Схема №144

Клавиши дистанционного управления, соответствие/положений памяти, стирания

В комплекте с транспортным средством поставляются два ключа дистанционного управления.

Если требуются новые или дополнительные ключи зажигания, они должны быть согласованы с модулем управления центральным замком.

Ключи транспортного средства также должны быть согласованы с электроникой управления иммобилайзером.

См. ПРОТИВОУГОННЫЙ ИММОБИЛАЙЗЕР, БОРТОВОЙ ДИАГНОСТИЧЕСКИЙ (БД).

Кроме того, повторное сопоставление ключей необходимо, если отображается одно из расшифровка кода ошибки 00955-00958.

Методы подбора клавиш дистанционного управления

  1. Процедура согласования ключа дистанционного управления без второго ключа описана в канале 21 адаптации. Согласование клавиш дистанционного управления через функцию адаптации. См. СОГЛАСОВАНИЕ КЛАВИШ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПОСРЕДСТВОМ ФУНКЦИИ АДАПТАЦИИ.
  2. Шаги, описанные ниже, должны быть реализованы для согласования клавиш дистанционного управления с использованием второй клавиши.

Стирание позиций памяти

Позиции памяти могут быть стерты, если, например, клиент потерял клавишу дистанционного управления.

  1. Включить зажигание ключом.
  2. С помощью ключа запереть автомобиль снаружи с помощью замка двери водителя.
  3. Нажать кнопку «Открыть» на клавише пульта дистанционного управления 5 раз с интервалом в одну секунду.

ПримечаниеОгни аварийной сигнализации мигают каждый раз при нажатии кнопки.

  1. Выключить зажигание и вынуть ключ зажигания.
  2. Это стирает позиции памяти; центральный замок не должен быть разблокирован при нажатии кнопки «Дистанционное управление открытием».
  3. Проверить зону отображения 3 в блоке измеряемых значений 007. См. БЛОК ИЗМЕРЯЕМЫХ ЗНАЧЕНИЙ 007. Все позиции памяти должны быть стерты и, таким образом, установлены в «0»(в примере: 0000).
  4. Теперь можно снова подобрать максимум четыре ключа.

Требования

  1. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.
  2. Включить зажигание.

Реализация функций «10 - Адаптация»

Индицируется на дисплее

Схема №145
  1. Нажать кнопки -1- и -0- для выбора функции «Адаптация».
  2. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №146
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №147
  1. Введите требуемый канал адаптации.
  2. Подтвердите ввод кнопкой -Q-.

ПримечаниеПосле изменения значения адаптации/после завершения канала адаптации функция «10 - Адаптация» должна быть реализована снова для выбора другого канала адаптации.

Согласование клавиш дистанционного управления посредством функции адаптации

  1. Включить зажигание.

Индицируется на дисплее

Схема №148
  1. Нажать кнопки -1- и -0- для выбора функции «Адаптация».

Индицируется на дисплее

Схема №149
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №150
  1. Нажать кнопки -2- и -1- (для выбора «Канала 21».

ПримечаниеНеправильные записи можно исправить, нажав кнопку -C-.

  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №151

Верхняя строка показывает выбранный канал и положение памяти для ключа, который должен быть сопоставлен. Выбрать требуемую позицию в памяти клавиши, которая должна соответствовать кнопкам -1- и -3- (или на V.A.G 1552 с кнопками стрелка вниз и стрелка вверх).

  1. В примере выбрана третья позиция памяти.

Индицируется на дисплее

Схема №152
  1. Нажать кнопку открытия/закрытия пульта дистанционного управления.

Индицируется на дисплее

Схема №153

Дисплей «Setting» переключается на «Recognized» после распознавания команды дистанционного управления.

  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №154
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №155
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №156
  1. Нажать кнопки -0- и -6- для выбора функции «End выход».
  2. Выключить зажигание и вынуть ключ зажигания.
  3. Проверить функцию вновь подобранной клавиши дистанционного управления.

ПримечаниеУспешная адаптация может быть установлена с помощью функции Read Measuring Value Block (функция 08), номер группы отображения 007. См. БЛОК ИЗМЕРЯЕМЫХ ЗНАЧЕНИЙ 007. Необходимо позаботиться о том, чтобы новые ключи всегда соответствовали вакантным позициям памяти. Если используется уже занятая позиция памяти, соответствующая клавиша дистанционного управления, уже назначенная этой позиции памяти, больше не будет функционировать. Можно подобрать максимум четыре ключа.

Функция

Ультразвуковой внутренний монитор состоит из следующих

  1. Модуль управления ультразвуковым датчиком -J347
  2. Левый ультразвуковой датчик для противоугонной сигнализации -G170
  3. Правый ультразвуковой датчик для системы противоугонной сигнализации -G171
  4. Датчик разбития стекла, -G183- заднего левого окна (только Avant)
  5. Датчик разбития стекла, -G184- заднего правого окна (только Avant)
  6. Переключатель внутреннего монитора -E183

Ультразвуковые датчики в верхней правой/левой части стойки B контролируют дверные окна и передают сигнал мониторинга в модуль управления ультразвуковыми датчиками.

В случае изменения контрольного сигнала модуль управления ультразвуковым датчиком подает сигнал тревоги посредством модуля управления противоугонной сигнализацией.

Датчики разбития стекла в боковых окнах и петля проводника в заднем окне обеспечивают внешнюю безопасность автомобиля, правда, только для Avant.

Модуль управления монитором салона приводит в действие предупреждающие лампы рядом с ручками блокировки на дверях. Эта предупреждающая лампа позволяет проводить дополнительную диагностику внутреннего монитора.

При запирании автомобиля монитор салона может быть отключен вручную с помощью переключателя монитора салона, если, например, собачка должна оставаться в автомобиле.

Ультразвуковой внутренний монитор оснащен комплексной бортовой диагностикой (БД). расшифровка кода ошибки сохраняются в памяти расшифровка кода ошибки модуля управления в случае возникновения неисправностей в компонентах системы. расшифровка кода ошибки могут быть определены с использованием сканирующего устройства (ST) V.A.G 1551 или V.A.G1552.

Адресное слово для внутреннего монитора: 45

  1. Нажимаем кнопки -4- и -5-.

Индицируется на дисплее

Схема №157
  1. Подтвердите ввод кнопкой -Q-.

Соседний дисплей появляется примерно через 5 секунд

Схема №158
  1. Нажать кнопку -->.

ПримечаниеПри нажатии кнопки HELP распечатывается список возможных функций.

  1. Нажать кнопки -0- и -1-.

Индицируется на дисплее

Схема №159
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №160

Пояснительные примечания на дисплее

  1. 4B0951173: Номер модуля управления
  2. Внутренний монитор: Обозначение и версия компонента
  3. Dxx: Версия программного обеспечения
  4. Код 00001: Кодирование. См. МОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07).
  5. WSC 06812: Код мастерской
  1. Нажатие кнопки --> влияет на возврат к основной функции.

Индицируется на дисплее

Схема №161

Как проверить провод питания

  1. Снять два ультразвуковых датчика.
  2. Отсоединить разъемы.
  3. Выполнить команду выход режим диагностического теста. См. «РЕАЛИЗАЦИЯ ФУНКЦИИ «03 - РЕЖИМ ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ ВЫХОДА»»(ref-196288-S21284740262006051000000). Выбрать тест элемента управления «Провод питания».

Индицируется на дисплее

Схема №162
  1. Использовать портативный мультиметр V.A.G 1526 для измерения напряжения на соединителе жгута проводов между клеммой 2 (источник питания) и клеммой 3 (земля).

Технические характеристики: 8 В

  1. Завершение режима диагностического тестирования выхода.
  2. Переустановите ультразвуковые датчики.
  3. Стереть память расшифровка кода ошибки (функция 05). См. СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  4. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).

Контрольный провод для импульсного сигнала

  1. Снять два ультразвуковых датчика.
  2. Отсоединить разъемы.
  3. Выполнить команду выход режим диагностического теста. См. «РЕАЛИЗАЦИЯ ФУНКЦИИ «03 - РЕЖИМ ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ ВЫХОДА»»(ref-196288-S21284740262006051000000). Выбрать тест элемента управления «Pulse сигнал провод».

Индицируется на дисплее

Схема №163
  1. Измерить с помощью портативного мультиметра V.A.G 1526 напряжение на соединителе жгута проводов между клеммой 1 (импульсный сигнал) и клеммой 3 (земля).

Технические характеристики: 5 В

  1. Завершение режима диагностического тестирования выхода.
  2. Переустановите ультразвуковые датчики.
  3. Стереть память расшифровка кода ошибки (функция 05). См. СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  4. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).

Исполнение оборудования без боковой системы защиты от заноса

Эта функция может использоваться для кодирования внутреннего монитора следующим образом:

  1. Модель автомобиля: Audi A6
  2. Режим инициирования противоугонной сигнализации: статический
  3. Версия кузова: Avant/Sedan

ПримечаниеКодирование устанавливает универсальный модуль управления ультразвуковыми датчиками -J347- конкретно к требованиям соответствующей модели транспортного средства и соответствующей противоугонной сигнализации. В таблице кодирования перечислены только возможные комбинации, применимые к Audi A6.

Индицируется на дисплее

Схема №164
  1. Нажать кнопки -0- и -7-.

Индицируется на дисплее

Схема №165
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №166
  1. Введите кодовый номер.

Код: 00001

Схема №167
Схема №168
  1. Индицируется на дисплее
  2. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №169
  1. Завершить кодирование нажатием кнопки -->.

Индицируется на дисплее

Схема №170
  1. Нажать кнопки -0- и -6- для завершения функции.

Индицируется на дисплее

Схема №171
  1. Подтвердите ввод кнопкой -Q-.

Исполнение оборудования с системой защиты от боковых завес

Эта функция может использоваться для кодирования внутреннего монитора следующим образом:

  1. Модель автомобиля: Audi A6
  2. Версия кузова: Седан/Авант

ПримечаниеКодирование устанавливает универсальный модуль управления ультразвуковыми датчиками -J347- конкретно к требованиям соответствующей модели транспортного средства и соответствующей противоугонной сигнализации. В таблице кодирования перечислены только возможные комбинации, применимые к Audi A6.

Индицируется на дисплее

Схема №172
  1. Нажать кнопки -0- и -7-.

Индицируется на дисплее

Схема №173
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №174
  1. Введите кодовый номер.
Код: 00101
00Наполнители, не имеет значения
1Audi A6
0Наполнитель, не имеет значения
1Седан
2Авант

КОДОВЫЙ НОМЕР МОДУЛЯ УПРАВЛЕНИЯ УЛЬТРАЗВУКОВЫМ ВНУТРЕННИМ МОНИТОРОМ - С БОКОВОЙ ЗАЩИТОЙ ЗАВЕСЫ

Схема №175
  1. Индицируется на дисплее
  2. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №176
  1. Завершить кодирование нажатием кнопки -->.

Индицируется на дисплее

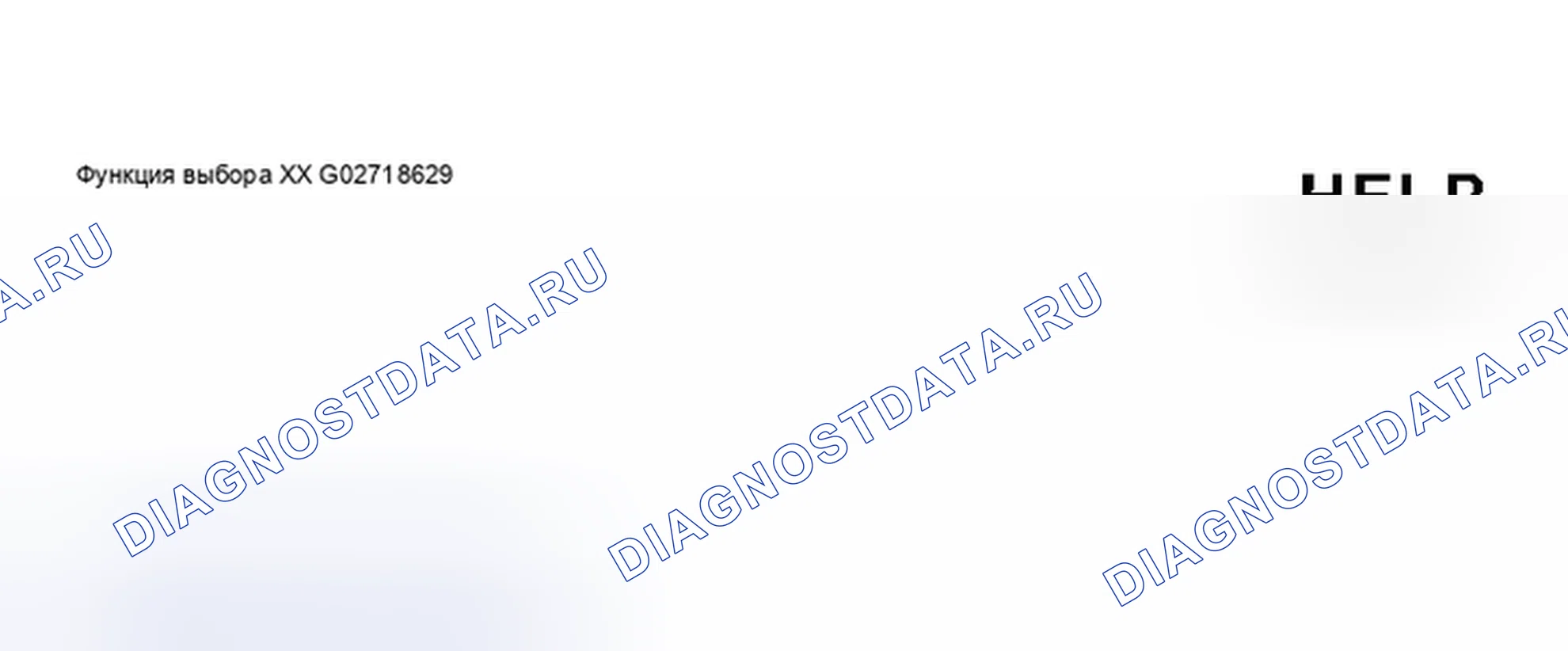

Схема №177
  1. Нажать кнопки -0- и -6- для завершения функции.

Индицируется на дисплее

Схема №178
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №179
  1. Нажать кнопки -0- и -8-.

Индицируется на дисплее

Схема №180
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №181
  1. Введите номер группы просмотра 001 и подтвердите ввод с помощью кнопки -Q-.

Выбранный блок измеряемых величин затем отображается в стандартизированном виде. Оценка. См. ПЕРЕЧЕНЬ БЛОКОВ ИЗМЕРИТЕЛЬНЫХ ЗНАЧЕНИЙ.

Схема №182

ПримечаниеВ (Схема №185) см. раздел АДАПТАЦИЯ (ФУНКЦИЯ 10) для функции адаптации.

Схема №183

ПримечаниеВ (Схема №186) для функции адаптации см. АДАПТАЦИЯ (ФУНКЦИЯ 10).

Адаптация (функция 10)

Функция адаптации может использоваться для внесения и сохранения следующих изменений:

  1. Настройка ультразвуковых датчиков может быть настроена таким образом, чтобы датчики реагировали менее чувствительно

Индицируется на дисплее

Схема №184
  1. Нажать кнопки -1- и -0-.

Индицируется на дисплее

Схема №185
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №186
  1. Нажать кнопки -0- и -1-.

Индицируется на дисплее

Схема №187
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №188

Чувствительность датчиков отображается: например, 100%

ПримечаниеЗаводская уставка максимальной чувствительности ультразвуковых датчиков - 100%; это может быть уменьшено до 50%.

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №189
  1. Введите значение чувствительности, например, 75% = 00075

Индицируется на дисплее

Схема №190
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №191
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №192
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №193
  1. Завершить адаптацию чувствительности нажатием кнопки -->.

Индицируется на дисплее

Схема №194
  1. Нажать кнопки -0- и -6- для завершения функции.

Индицируется на дисплее

Схема №195
  1. Подтвердите ввод кнопкой -Q-.

Функция памяти удаленного ключа водительского сиденья, деактивируется в базовой настройке

Используя базовую настройку 004, можно деактивировать функцию памяти сидений для всех 4 дистанционных клавиш (все одновременно).

Внедрение

Индицируется на дисплее

Схема №196
  1. Нажать кнопки -0-, -0- и -4-.

Индицируется на дисплее

Схема №197
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №198
  1. Базовая настройка завершена.
  2. Нажать кнопку -->.

Индицируется на дисплее

Схема №199
  1. Проверить отображаемое поле 4 в блоке измеряемых значений 001. Должно отображаться значение 0000.
  2. Проверить функцию следующим образом
  3. Заблокировать транспортное средство.
  4. Открытое транспортное средство с дистанционным ключом.
  5. После открытия боковой двери водителя сиденье не должно регулироваться.
  1. Нажать кнопки -0- и -1-.

Индицируется на дисплее

Схема №200
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №201

Пояснительные примечания на дисплее

  1. 4B0959760: Номер модуля управления
  2. 4B0959760 A: Номер модуля управления с версией программного обеспечения DO4 для нового двигателя спинки сиденья
  3. Память сидений: Обозначение компонента
  4. D03: Версия программного обеспечения модуля управления

ПримечаниеВсе сменные модули управления поставляются с версией программного обеспечения D04.

  1. Или

Пояснительные примечания на дисплее

  1. 4B0959760B: Номер модуля управления
  2. R1_F памяти сиденья: Обозначение компонента модуля управления сиденьем водителя
  3. 0302: Версия программного обеспечения модуля управления
  4. Код 00001: Кодирование. См. МОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07).
  5. WSC 06812: Код мастерской
  1. При нажатии --> кнопки эффекты возвращаются к основной функции.

Индицируется на дисплее

Схема №202

Номер модуля управления 4B0 только 959 760 B

ПримечаниеМодуль управления в состоянии поставки не кодируется. Кодирование выполняется сканирующим устройством V.A.G 1551.

Если V.a.g 1551 не отображает соответствующий код или если заменяется модуль управления, выполнить кодирование модуля управления следующим образом

Индицируется на дисплее

Схема №203
  1. Нажать кнопки -0- и -7-.

Индицируется на дисплее

Схема №204
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №205
  1. Введите код модуля управления памятью с помощью клавиатуры

Код: 00001

  1. 00001: Сопоставьте память ключа дистанционного управления путем распределения по персонализированным кнопкам
  2. 00003: Память ключа дистанционного управления отключена

ПримечаниеСогласование ключей дистанционного управления. См. СОГЛАСОВАНИЕ НОВЫХ КЛАВИШ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.

ПримечаниеФункция «Read Measuring Value Block» может использоваться для определения текущего состояния системы.

Индицируется на дисплее

Схема №206
  1. Нажать кнопки -0- и -8-.

Индицируется на дисплее

Схема №207
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №208
  1. Введите номер группы просмотра 001 и подтвердите ввод с помощью кнопки -Q-.

Выбранный блок измеряемых величин затем отображается в стандартизированном виде. Оценка. См. ПЕРЕЧЕНЬ БЛОКОВ ИЗМЕРИТЕЛЬНЫХ ЗНАЧЕНИЙ.

Схема №209
Схема №210
  1. Возможные причины и корректирующие действия. См. таблицу расшифровка кодов ошибок.
Схема №211
Схема №212
  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.
Схема №213
Схема №214
  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.
Схема №215

ПримечаниеЗначения относятся к позиции памяти 1.

Схема №216
  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.
Схема №217

ПримечаниеЗначения относятся к позиции памяти 2.

Таблица отображаемых значений

  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.
Схема №218

ПримечаниеЗначения относятся к позиции памяти 3.

Схема №219
  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.

Для модуля управления 4B0 959 760 A

  1. Двигайте спинку назад к месту для сидения, пока численное значение не станет на 935 меньше (в примере: 34231 минус 935 = 33296).

Для модуля управления 4B0 959 760 A на шасси № 4BWN 131 820 и для модуля управления 4B0 959 760 B

  1. Двигайте спинку назад к месту для сидения, пока численное значение не станет на 835 меньше (в примере: 34231 минус 835 = 33396).
  2. Запуск основных настроек.

Реализация функций «04 - Basic setting»

Индицируется на дисплее

Схема №220
  1. Нажать кнопки -0- и -4-.

Индицируется на дисплее

Схема №221
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №222
  1. Нажать кнопки -0-, -0- и -1-.

Индицируется на дисплее

Схема №223
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №224
  1. На этом базовая настройка завершается.
  2. Нажать кнопку -->.

Индицируется на дисплее

Схема №225
  1. Затем проверить отображаемое значение 4 в блоке измеряемых значений 002. На дисплее должно отображаться среднее значение счетчика (32767).
  2. Проверить основные настройки следующим образом
  3. Переместить спинку сиденья назад до упора.
  4. Нажать кнопку памяти и одну из персонализированных кнопок (например, положение памяти 1).
  5. Затем снова нажать кнопку положения памяти, выбранную выше (например: 1), при открытой двери водителя. Спинка перемещается к заднему упору, оставляя зазор безопасности по отношению к скамье заднего сиденья (пространство для ног заднего пассажира).

Соответствие новым клавишам дистанционного управления

Чтобы обеспечить возможность вызова положений сиденья и внешнего зеркала, сохраненных в памяти (см. руководство владельца), с помощью функции дистанционного управления, клавиши дистанционного управления должны быть назначены кнопкам памяти.

Каждой из 3 кнопок памяти может быть назначена одна клавиша дистанционного управления.

  1. Память расшифровка кода ошибки проверена
  2. Все расшифровка кода ошибки стерты

После запроса памяти расшифровка кода ошибки

Реализация функций «06 - End выход»

Индицируется на дисплее

Схема №226
  1. Нажать кнопки -0- и -6-.

Индицируется на дисплее

Схема №227
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

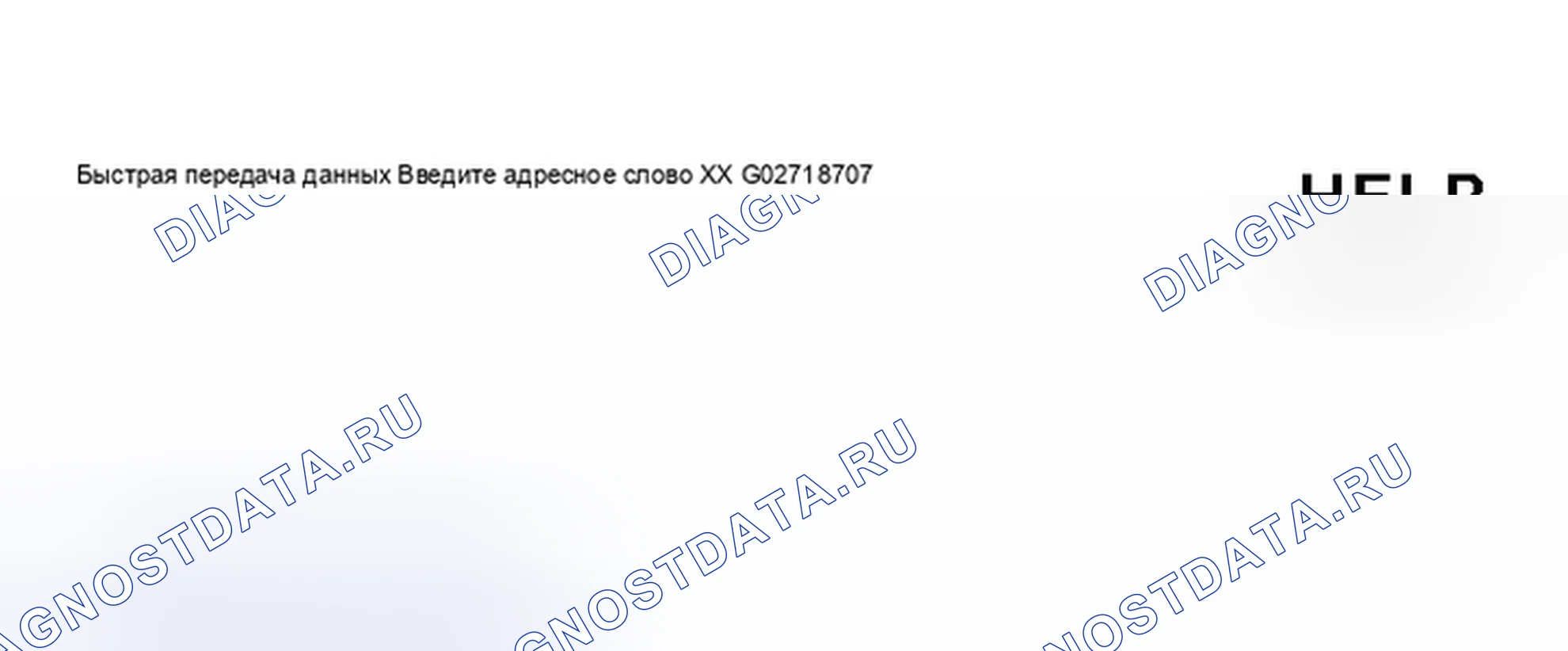

Схема №228
  1. Выключить зажигание.
  2. Отсоединить разъемы сканера V.A.G 1551 (ST).
  1. Нажать кнопки -0- и -1-.

Индицируется на дисплее

Схема №229
  1. Подтвердите ввод кнопкой -Q-.
  2. Индицируется на дисплее

Пояснительные примечания на дисплее

  1. 4B0959760C: Номер модуля управления
  2. R1_BF памяти сидений: Обозначение компонента модуля управления сиденьем переднего пассажира
  3. 0302: Версия программного обеспечения модуля управления
  4. Код 00003: Кодирование. См. МОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07).
  5. WSC 06812: Код мастерской
  1. При нажатии --> кнопки эффекты возвращаются к основной функции.

Индицируется на дисплее

Схема №230

ПримечаниеМодуль управления в состоянии поставки не кодируется. Кодирование выполняется сканирующим устройством V.A.G 1551.

Если V.a.g 1551 не отображает соответствующий код или если заменяется модуль управления, выполнить кодирование модуля управления следующим образом

Индицируется на дисплее

Схема №231
  1. Нажать кнопки -0- и -7-.

Индицируется на дисплее

Схема №232
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №233
  1. Введите код модуля управления памятью с помощью клавиатуры

Код: 00003

  1. 00003: Память ключа дистанционного управления отключена

ПримечаниеВозможен только код 00003. Согласование ключей дистанционного управления. См. Согласование новых ключей дистанционного управления.

ПримечаниеФункция «Read Measuring Value Block» может использоваться для определения текущего состояния системы.

Индицируется на дисплее

Схема №234
  1. Нажать кнопки -0- и -8-.

Индицируется на дисплее

Схема №235
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №236
  1. Введите номер группы просмотра 001 и подтвердите ввод с помощью кнопки -Q-.

Выбранный блок измеряемых величин затем отображается в стандартизированном виде. Оценка. См. ПЕРЕЧЕНЬ БЛОКОВ ИЗМЕРИТЕЛЬНЫХ ЗНАЧЕНИЙ ДЛЯ ПЕРЕДНЕГО ПАССАЖИРСКОГО СИДЕНЬЯ.

Схема №237
Схема №238
  1. Возможные причины и корректирующие действия. См. таблицу расшифровка кодов ошибок.
Схема №239
Схема №240
  1. Возможные причины и корректирующие действия. См. таблицу расшифровка кодов ошибок.
Схема №241
Схема №242
  1. Возможные причины и корректирующие действия. См. таблицу расшифровка кодов ошибок.
Схема №243

ПримечаниеЗначения относятся к позиции памяти 1.

Схема №244
  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.
Схема №245

ПримечаниеЗначения относятся к позиции памяти 2.

Схема №246
  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.
Схема №247

ПримечаниеЗначения относятся к позиции памяти 3.

Схема №248
  1. Возможные причины и корректирующие действия: См. расшифровка кодов ошибок ТАБЛИЦА.

Для модуля управления 4B0 959 760 C

  1. Двигайте спинку назад к месту для сидения, пока численное значение не станет на 835 меньше (в примере: 34231 минус 835 = 33396).
  2. Запуск основных настроек.

Индицируется на дисплее

Схема №249
  1. Нажать кнопки -0- и -4-.

Индицируется на дисплее

Схема №250
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №251
  1. Нажать кнопки -0-, -0- и -1-.

Индицируется на дисплее

Схема №252
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №253
  1. На этом базовая настройка завершается.
  2. Нажать кнопку -->.

Индицируется на дисплее

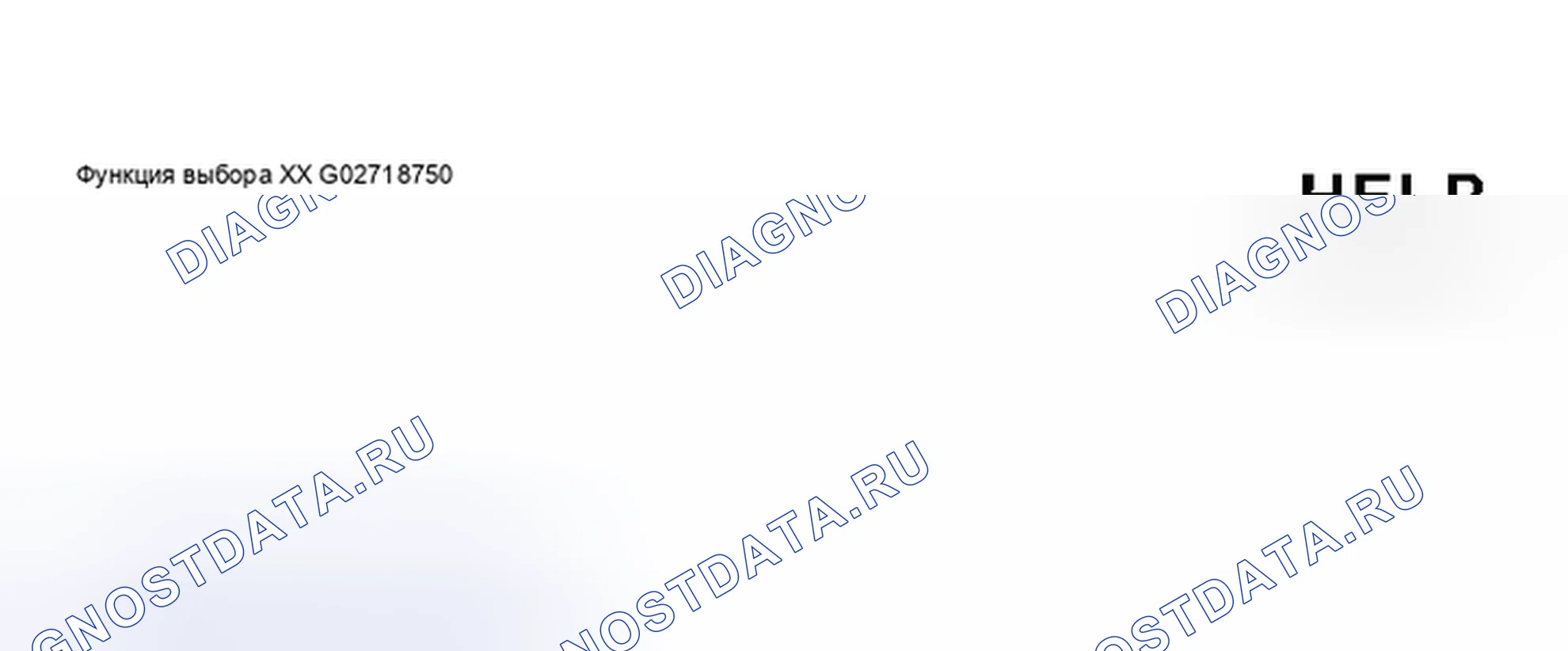

Схема №254
  1. Затем проверить отображаемое значение 4 в блоке измеряемых значений 002. На дисплее должно отображаться среднее значение счетчика (32767).
  2. Проверить основные настройки следующим образом
  3. Переместить спинку сиденья назад до упора.
  4. Нажать кнопку памяти и одну из персонализированных кнопок (например, положение памяти 1).
  5. Затем снова нажать кнопку положения памяти, выбранную выше (например, 1), при открытой двери водителя. Спинка перемещается к заднему упору, оставляя зазор безопасности по отношению к скамье заднего сиденья (пространство для ног заднего пассажира).

Другие статьи — Бортовая диагностика (бд) - система центрального запирания, кресла памяти, ультразвуковой монитор салона.
