Бортовая диагностика (бд) - система центрального запирания, кресла памяти, ультразвуковой монитор салона.: Диагностика Audi S6 C5

Замки дверей и противоугонная система 98 иллюстраций ~16 мин чтения

Инструмент сканирования V.A.G 1551 (ST), подключение

ПримечаниеВы также можете использовать тестер V.A.G 1552 вместо сканера V.A.G 1551 Scan Tool (ST), однако распечатка невозможна. VAS 5051 также может использоваться во всех ситуациях, где предлагается V.A.G1551.

Условия испытаний

  1. Напряжение батареи не менее 11 В
  2. Массовые соединения при исправности двигателя и трансмиссии
  3. Предохранитель исправен
  1. Подключить сканирующий прибор V.A.G 1551 (ST) или тестер системы транспортного средства V.A.G1552 с помощью кабеля V.A.G 1551/3.

Индицируется на дисплее

Схема №21

* Отображается поочередно

ПримечаниеЕсли на дисплее появится одно из соседних сообщений, выполнить поиск неисправностей в соответствии с программой поиска неисправностей для диагностического провода.

Индицируется на дисплее

Схема №22

Индицируется на дисплее

Схема №23

Индицируется на дисплее

Схема №24

ПримечаниеЕсли дисплей остается пустым

См. инструкции по эксплуатации средства сканирования.

  1. Нажать кнопку Print (Печать), чтобы включить принтер (индикатор на кнопке горит).
  2. Нажать кнопку -1- для «Быстрой передачи данных».

Индицируется на дисплее

Схема №25

ПримечаниеАдресное слово 00 реализует автоматическую тестовую последовательность, т.е. память расшифровка кода ошибки всех систем транспортного средства с функцией бортовой диагностики (бортовая система диагностики) проверяется посредством быстрой передачи данных.

Требования к испытаниям

  1. Источник напряжения и предохранители для соответствующей системы исправны.

См. соответствующую статью Схемы соединений системы.

  1. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.
  2. Не включена противоугонная сигнализация.
  3. Ключ зажигания не вставлен.

ПримечаниеЕсли дисплей не отображается, проверить питание V.A.G 1551 с помощью электросхемы. Дополнительные инструкции по эксплуатации можно вызвать, нажав кнопку HELP сканирующего инструмента. Следующий шаг в последовательности программ можно выбрать, нажав кнопку -->. Некорректные записи могут быть прекращены нажатием кнопки -C-.

  1. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).
  2. Нажать кнопку -1- для «Быстрой передачи данных».

Индицируется на дисплее

Схема №26

Адресное слово для центрального замка: 35

  1. Нажимаем кнопки -3- и -5-.

Индицируется на дисплее

Схема №27
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

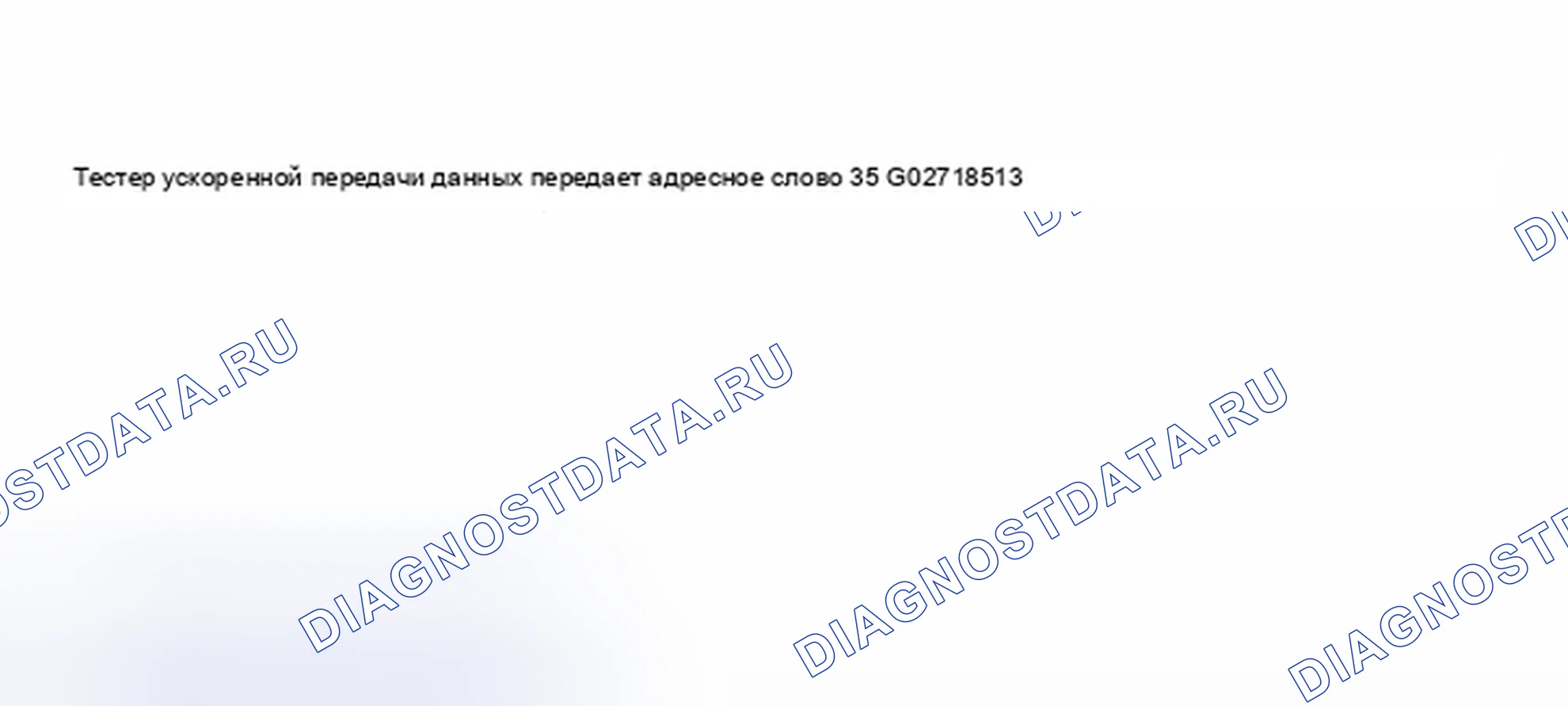

Схема №28

Соседний дисплей появляется примерно через 5 секунд (например, для транспортных средств без противоугонной сигнализации)

Схема №29
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №30

ПримечаниеПри нажатии кнопки HELP распечатывается список возможных функций.

Функции бортовой диагностики (БД)

Возможные функцииПосмотрите
01 - Проверка версий модуля управленияПРОВЕРКА ВЕРСИЙ МОДУЛЯ УПРАВЛЕНИЯ (ФУНКЦИЯ 01)
02 - Проверка памяти расшифровка кода ошибкипроверить расшифровка кода ошибки MEMORY (FUNCTION 02)
03 - Режим диагностического тестирования выходавыход режим диагностического теста (FUNCTION 03)
05 - Стирание памяти расшифровка кода ошибкиERASE расшифровка кода ошибки MEMORY (FUNCTION 05)
06 - Конечный выходEND выход (FUNCTION 06)
07 - Модуль управления кодомМОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07)
08 - Считывание блока измеренных значенийREAD MEASURING VALUE BLOCK (FUNCTION 08)
10 - АдаптацияАДАПТАЦИЯ (ФУНКЦИЯ 10)

ПЕРЕЧЕНЬ ФУНКЦИЙ БОРТОВОЙ ДИАГНОСТИКИ

Как проверить память расшифровки кода ошибки (функция 02)

ПримечаниеОтображаемая информация расшифровка кода ошибки обновляется не постоянно, а только при запуске бортовая система диагностики (бортовая система диагностики )/реализации функции 05 «Erase расшифровка кода ошибки Memory».

  1. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).

Реализация функций «02 - проверить расшифровку кода ошибки Memory»

Индицируется на дисплее

Схема №31
  1. Нажать кнопки -0- и -2-.

Индицируется на дисплее

Схема №32
  1. Подтвердите ввод кнопкой -Q-.

На дисплее отображается количество сохраненных расшифровка кода ошибки.

Схема №33

Сохраненные расшифровка кода ошибки последовательно отображаются и распечатываются.

  1. Обратитесь к таблице диагностических кодов неисправностей (расшифровка кода ошибки; код неисправности (расшифровка кода ошибки)) с распечаткой неисправностей и исправьте расшифровка кода ошибки. См. таблицу расшифровка кодов ошибок.

В случае «Неисправностей не обнаружено» программа возвращается к запуску после нажатия кнопки -->.

Схема №34

Индицируется на дисплее

Если появляется любой другой дисплей

См. Инструкции по эксплуатации сканирующего инструмента.

  1. Стереть память расшифровка кода ошибки (функция 05). См. СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  2. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).
  3. Отсоединить диагностический разъем.

Отображаемая информация расшифровка кода ошибки используется в сочетании с таблицей расшифровка кодов ошибок (содержащей информацию о возможных причинах неисправности) для выполнения мер по устранению неисправностей с помощью контактов.

Расшифровка кода ошибки, возникающие в результате временных открытых цепей или незакрепленных клемм, также хранятся. Они отмечены «SP» на дисплее, чтобы указать, что они спорадические.

ПримечаниеПеред заменой компонента всегда стирайте память расшифровка кода ошибки, проверять работу и снова проверять память расшифровка кода ошибки.

Таблица кодов неисправностей диагностики (расшифровка кода ошибки)

ПримечаниеНиже перечислены в порядке возрастания 5-значных расшифровка кода ошибки все неисправности, которые могут быть обнаружены центральным модулем управления блокировкой и распечатаны на V.A.G 1551. расшифровка кода ошибки отображается только на распечатке. Перед заменой компонентов, признанных неисправными, использовать электросхему для проверки проводки и разъемов к этим компонентам, а также соединений массы. По завершении ремонтных работ всегда проверять память расшифровка кода ошибки с помощью сканера V.A.G 1551 Scan Tool (ST) и стирайте ее. Затем транспортное средство должно быть снова заблокировано (с помощью ключа или пульта дистанционного управления), и память расшифровка кода ошибки повторно проверена. Все статические и спорадические расшифровка кода ошибки хранятся в памяти расшифровка кода ошибки: Сбои распознаются как статические, как только они происходят. Если после этого неисправности больше нет, она сохраняется как спорадическая, и в правой части дисплея появляется «/SP ». После включения зажигания все присутствующие расшифровка кода ошибки устанавливаются на спорадические и сохраняются как статические, только если они все еще присутствуют после проверки. Спорадические расшифровка кода ошибки, которые не повторяются в течение 50 циклов открытия, стираются.

Схема №35

В (Схема №37) для замены дистанционного переключателя крышки багажника/двери багажника см. ПЕРЕКЛЮЧАТЕЛИ, ОБСЛУЖИВАНИЕ или ВНУТРЕННИЕ ОГНИ И ПЕРЕКЛЮЧАТЕЛИ.

Схема №36
Схема №37

В (Схема №39), для повторного согласования ключа, см. ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ ДЛЯ ПОВТОРНОГО СОГЛАСОВАНИЯ СУЩЕСТВУЮЩИХ КЛЮЧЕЙ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.

Схема №38

ПримечаниеВ (Схема №40) см. ЗАДНЯЯ КРЫШКА для переключателя освобождения крышки багажника/багажника ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки.

Схема №39

ПримечаниеВ (Схема №41) см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки SWITCHES, обслуживание или INTERIOR LIGHTS&SWITCHES для переключателя центрального замка двери багажника/крышки багажника и контактного переключателя противоугонной сигнализации/системы отпугивания грызунов ULTRASONIC INTERIIOR контроль, ON (БД) для поиска и устранения неисправностей в соответствии с ультразвуковым внутренним монитором бортовой диагностики.

Схема №40

ПримечаниеВ (Схема №42) см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки. SWITCHES, обслуживание или INTERIOR LIGHTS&SWITCHES для дверного контактного переключателя на стороне водителя.

Схема №41

ПримечаниеВ (Схема №43) см. ЗАДНЯЯ КРЫШКА для крышки багажника/замка двери багажника. CENTRAL LOCKING система, обслуживание для двигателя центральной блокировки и замены контактного переключателя.

Схема №42

ПримечаниеВ (Схема №44) обратитесь к разделу ЦЕНТРАЛЬНАЯ СИСТЕМА БЛОКИРОВКИ, ОБСЛУЖИВАНИЕ для замены контактного переключателя. ДВЕРНОЙ ЗАМОК, СНЯТИЕ И УСТАНОВКА для замены дверного замка водителя и пассажирского дверного замка.

Схема №43

ПримечаниеВ (Схема №45) см. ДВЕРНОЙ ЗАМОК, СНЯТИЕ И УСТАНОВКА для замены дверных замков ВЫКЛЮЧАТЕЛИ, ОБСЛУЖИВАНИЕ или ВНУТРЕННИЕ ФОНАРИ И ВЫКЛЮЧАТЕЛИ для замены внутреннего блокировочного выключателя, со стороны водителя

Схема №44

ПримечаниеВ (Схема №46) см. ВЫКЛЮЧАТЕЛИ, ОБСЛУЖИВАНИЕ или ВНУТРЕННИЕ ФОНАРИ И ВЫКЛЮЧАТЕЛИ для замены внутреннего блокировочного выключателя, со стороны водителя ФОНАРИ БАГАЖНОГО ОТДЕЛЕНИЯ, СНЯТИЕ И УСТАНОВКА или ФОНАРИ БАГАЖНОГО ОТДЕЛЕНИЯ, СНЯТИЕ И УСТАНОВКА для замены фонарей багажного отделения

Схема №45
Схема №46

ПримечаниеВ см. рис. 28 см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки SWITCHES, обслуживание или INTERIOR LIGHTS&SWITCHES для проверки и замены дверных контактных выключателей

Схема №47

ПримечаниеВ см. рис. 29 обратитесь к разделу ДВЕРНОЙ ЗАМОК, СНЯТИЕ И УСТАНОВКА для замены контактного переключателя

Режим диагностики выхода (функция 03)

ПримечаниеНачать с выключения зажигания; при необходимости перезапустите V.A.G 1551. Режим выходного диагностического теста может быть выполнен только при неподвижном автомобиле и остановленном двигателе. Если в режиме диагностики выхода обнаружена неисправность, при необходимости определить и устраните причину неисправности.

При испытании последовательно срабатывают следующие органы управления:

  1. Включение аварийных огней
  2. Включение внутреннего монитора (включается даже при отсутствии внутреннего монитора)
  3. Включение аварийных огней и внутреннего освещения для проверки аварийного сигнала
  4. Включение предупреждающего огня центрального замка (не виден)
  5. Включение функции закрытого центрального замка
  6. Активация изоляции дверного замка
  7. Включение функции открытого центрального замка

Реализация функций «03 - выход режима диагностического теста»

  1. Нажать кнопки -0- и -3-.

Индицируется на дисплее

Схема №48
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №49

Включаются сигнальные огни.

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №50
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №51

Модуль управления центральным замком передает сигнал для активации внутреннего монитора.

ПримечаниеПосле активации внутреннего монитора система требует времени ожидания 30 секунд. При срабатывании сигнализации в памяти (1370; сигнализация через внутренний монитор).

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №52
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №53

Включаются аварийные огни и внутреннее освещение.

  1. Нажать кнопку -->

ПримечаниеРежим выходного диагностического теста должен быть повторен с модулем -J234- управления подушкой безопасности.

Индицируется на дисплее

Схема №54
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №55
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №56
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №57

Открыть переключатели центрального замка на «Закрыто».

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №58
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №59

Транспортное средство не может быть открыто изнутри.

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №60
  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №61

Закрытое центральное запирание переключается на «Открыто».

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №62
  1. Нажать кнопку -->.

Тестер возвращается к основной функции.

Индицируется на дисплее

Схема №63
  1. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).
  1. Проверить исправность предохранителя с помощью электросхемы.
  2. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.
  3. Не включена противоугонная сигнализация.

ПримечаниеЕсли дисплей не отображается, проверить питание V.A.G 1551 с помощью электросхемы. Дополнительные инструкции по эксплуатации можно вызвать, нажав кнопку HELP сканирующего инструмента. Следующий шаг в последовательности программ можно выбрать, нажав кнопку -->. Некорректные записи могут быть прекращены нажатием кнопки -C-.

  1. Включить зажигание.
  2. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).
  3. Нажать кнопку -1- для режима «Ускоренная передача данных».

Индицируется на дисплее

Возможные функцииПосмотрите
02 - Проверка памяти расшифровка кода ошибкипроверить расшифровка кода ошибки MEMORY (FUNCTION 02)
03 - Режим диагностического тестирования выходавыход режим диагностического теста (FUNCTION 03)
05 - Стирание памяти расшифровка кода ошибкиERASE расшифровка кода ошибки MEMORY (FUNCTION 05)
06 - Конечный выходEND выход (FUNCTION 06)
07 - Модуль управления кодомМОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07)
08 - Считывание блока измеренных значенийREAD MEASURING VALUE BLOCK (FUNCTION 08)
10 - АдаптацияАДАПТАЦИЯ (ФУНКЦИЯ 10)

БОРТОВАЯ ДИАГНОСТИКА (БД)

ПримечаниеОтображаемая информация расшифровка кода ошибки обновляется не постоянно, а только при запуске бортовая система диагностики (бортовая система диагностики )/реализации функции 05 «Erase расшифровка кода ошибки Memory».

  1. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).

Индицируется на дисплее

Схема №64
  1. Нажать кнопки -0- и -2-.

Индицируется на дисплее

Схема №65
  1. Подтвердите ввод кнопкой -Q-.

На дисплее отображается количество сохраненных расшифровка кода ошибки.

Схема №66

Сохраненные расшифровка кода ошибки последовательно отображаются и распечатываются.

  1. Обратитесь к таблице диагностических кодов неисправностей (расшифровка кода ошибки) с распечаткой расшифровка кода ошибки и устраните неисправность. См. таблицу расшифровка кодов ошибок.

В случае «Неисправностей не обнаружено» программа возвращается к запуску после нажатия кнопки -->.

Схема №67

Индицируется на дисплее

Схема №68

Если появляется любой другой дисплей

См. Инструкции по эксплуатации сканирующего инструмента.

  1. Стереть память расшифровка кода ошибки (функция 05). См. СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  2. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).
  3. Выключить зажигание и отсоединить диагностический разъем.

ПримечаниеНиже перечислены в порядке возрастания 5-значных расшифровка кода ошибки все неисправности, которые могут быть обнаружены модулем управления ультразвуковым датчиком и распечатаны на V.A.G 1551. расшифровка кода ошибки отображается только на распечатке. Перед заменой компонентов, признанных неисправными, использовать электросхему для проверки проводки и разъемов к этим компонентам, а также соединений массы. Система должна быть залита и отключена один раз после завершения ремонтных работ. Затем использовать V.A.G 1551 Scan Tool (ST) для повторной проверки памяти расшифровка кода ошибки и ее стирания. Все статические и спорадические расшифровка кода ошибки хранятся в памяти расшифровка кода ошибки: Сбои распознаются как статические, как только они происходят. Если после этого сбоя больше нет, он сохраняется как спорадический, и в правой части дисплея появляется «ISP». После инициализации все имеющиеся неисправности устанавливаются на спорадические и сохраняются как статические только в том случае, если они все еще присутствуют после проверки. Единичные сбои, которые не повторяются в течение 50 циклов заливки, стираются.

Схема №69

ПримечаниеВ (Схема №72) см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки INTERIOR контроль, CHECKING OPERATION для проверки операции ADAPTATION (FUNCTION 10) для регулировки чувствительности датчиков

Схема №70

ПримечаниеВ (Схема №73) для проверки работы обратитесь к разделу ВНУТРЕННИЙ МОНИТОР, ПРОВЕРКА РАБОТЫ

Схема №71

ПримечаниеВ (Схема №74) для проверки работы обратитесь к разделу ВНУТРЕННИЙ МОНИТОР, ПРОВЕРКА РАБОТЫ

Схема №72

ПримечаниеВ (Схема №75) см. ПЕРЕКЛЮЧАТЕЛИ, ОБСЛУЖИВАНИЕ или ВНУТРЕННИЕ ИСТОЧНИКИ СВЕТА И ПЕРЕКЛЮЧАТЕЛИ для замены внутреннего переключателя монитора ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки INTERIOR контроль, CHECKING OPERATION для проверки работы ADAPTATION (FUNCTION 10) для регулировки чувствительности датчиков.

Схема №73

ПримечаниеВ см. рис. 97 см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки INTERIOR контроль, CHECKING OPERATION для проверки операции ADAPTATION (FUNCTION 10) для регулировки чувствительности датчиков

Схема №74

ПримечаниеВ см. рис. 98 см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки.

Схема №75

ПримечаниеВ см. рис. 99 см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05) для стирания памяти расшифровка кода ошибки.

ПримечаниеРежим выходного диагностического теста может быть выполнен только при неподвижном автомобиле и остановленном двигателе. Если в режиме диагностики выхода обнаружена неисправность, при необходимости определить и устраните причину неисправности.

При испытании последовательно срабатывают следующие органы управления:

  1. Включение предупреждающих огней рядом с ручкой блокировки на двери водителя/переднего пассажира
  2. Срабатывание противоугонной сигнализации (без функции)
  3. Включение провода подачи питания на ультразвуковой датчик
  4. Включение провода импульсного сигнала к ультразвуковым датчикам

ПримечаниеЭтот тест не может быть использован для активации противоугонной сигнализации. Для срабатывания противоугонной сигнализации провести проверку элементов управления с помощью модуля управления центральным замком или путем проверки работы. См. РЕЖИМ ДИАГНОСТИКИ ВЫХОДА (ФУНКЦИЯ 03) и ВНУТРЕННИЙ МОНИТОР, ПРОВЕРКА РАБОТЫ.

  1. Нажать кнопки -0- и -3-.

Индицируется на дисплее

Схема №76
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №77

Включаются предупреждающие огни, расположенные рядом с ручкой блокировки на двери водителя/переднего пассажира.

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №78

Модуль управления передает сигнал тревоги в модуль управления противоугонной сигнализацией для проверки сигнала (нет функции).

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №79

Для проверки провода. См. МОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07). Модуль управления передает постоянное напряжение 8 В.

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №80

Для проверки провода. См. МОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07). Модуль управления передает постоянное напряжение 5 В.

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №81
  1. Нажать кнопку -->.

Тестер возвращается к основной функции.

Индицируется на дисплее

Схема №82
  1. Источник напряжения и предохранители для соответствующей системы исправны.

См. соответствующую статью Схемы соединений системы.

  1. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.
  2. Включить зажигание.

ПримечаниеЕсли дисплей не отображается, проверить питание V.A.G 1551 с помощью электросхемы. Дополнительные инструкции по эксплуатации можно вызвать, нажав кнопку HELP сканирующего инструмента. Следующий шаг в последовательности программ можно выбрать, нажав кнопку -->. Некорректные записи могут быть прекращены нажатием кнопки -C-.

  1. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).
  2. Нажать кнопку -1- для «Быстрой передачи данных».

Индицируется на дисплее

Схема №83

Адресное слово для системы памяти водительского сиденья: 36

  1. Нажимаем кнопки -3- и -6-.

Индицируется на дисплее

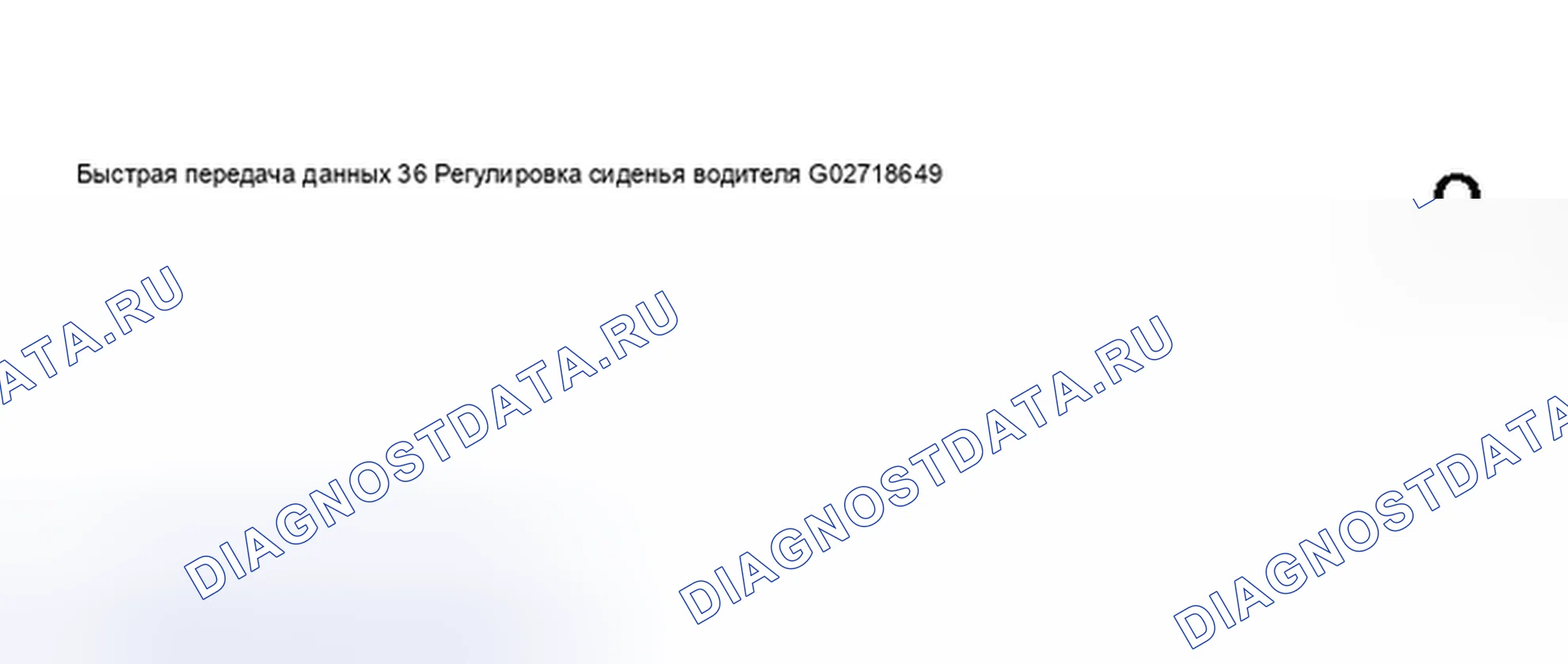

Схема №84
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

Схема №85

Если на дисплее появится сообщение «No управление модуль отклик»(Нет ответа модуля управления): Закрыть дверь, затем снова открыть и держите открытым. Перезапуск бортовой диагностики (бортовая система диагностики).

Схема №86
Схема №87
Схема №88
  1. Соседний дисплей появляется примерно через 5 секунд
  2. Или
  3. Нажать кнопку -->.

Индицируется на дисплее

Схема №89

ПримечаниеПри нажатии клавиши HELP распечатывается список возможных функций.

Возможные функцииПосмотрите
02 - Проверка памяти расшифровка кода ошибкипроверить расшифровка кода ошибки MEMORY (FUNCTION 02)
04 - Базовая настройкаОРГАН УПРАВЛЕНИЯ КРЕСЛОМ, ОСНОВНАЯ РЕГУЛИРОВКА
05 - Стирание памяти расшифровка кода ошибкиERASE расшифровка кода ошибки MEMORY (FUNCTION 05)
06 - Конечный выходEND выход (FUNCTION 06)
07 - Модуль управления кодомМОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07)
08 - Считывание блока измеренных значенийREAD MEASURING VALUE BLOCK (FUNCTION 08)

БОРТОВАЯ ДИАГНОСТИКА (БД)

ПримечаниеОтображаемая информация о неисправностях обновляется не постоянно, а только при запуске встроенной диагностики (бортовая система диагностики )/реализации функции 05 «Erase расшифровка кода ошибки Memory».

  1. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).

Индицируется на дисплее

Схема №90
  1. Нажать кнопки -0- и -2-.

Индицируется на дисплее

Схема №91
  1. Подтвердите ввод кнопкой -Q-.

На дисплее отображается количество сохраненных расшифровка кода ошибки.

Схема №92

Сохраненные расшифровка кода ошибки последовательно отображаются и распечатываются.

  1. Обратитесь к таблице диагностических кодов неисправностей (расшифровка кода ошибки) с распечаткой расшифровка кода ошибки и устраните неисправность. См. таблицу расшифровка кодов ошибок.

В случае «Неисправностей не обнаружено» программа возвращается к запуску после нажатия кнопки -->.

Схема №93

Индицируется на дисплее

Схема №94

Если появляется любой другой дисплей

См. Инструкции по эксплуатации сканирующего инструмента.

  1. Стереть память расшифровка кода ошибки (функция 05). См. СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  2. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).
  3. Отсоединить диагностический разъем.
  1. Источник напряжения и предохранители для соответствующей системы исправны.

См. соответствующую статью Схемы соединений системы.

  1. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.

ПримечаниеНиже перечислены в порядке возрастания расшифровка кода ошибки все неисправности, которые могут быть обнаружены регулировкой сиденья с помощью модуля -J136- управления памятью. 5-значные расшифровка кода ошибки распечатываются только при включенном принтере V.A.G 1551. Если расшифровка кода ошибки возникают только периодически или если память расшифровка кода ошибки не стирается после корректирующих действий, такие неисправности отображаются как «спорадические неисправности». Справа от дисплея V.A.G 1551 появляется надпись «ISP» и постоянно горит индикаторная лампа неисправности (контрольная лампа неисправности (проверить двигатель)). Если обнаружится неисправность компонентов, дополнительно использовать электросхему для проверки наличия короткого замыкания и обрыва в проводке к компонентам.

Схема №95
Схема №96

ПримечаниеВ (Схема №99) обратитесь к разделу ЭЛЕМЕНТ УПРАВЛЕНИЯ КРЕСЛОМ, БАЗОВАЯ РЕГУЛИРОВКА для получения информации об основных настройках.

Схема №97

ПримечаниеЕсли для всех расшифровка кода ошибки с 01445 по 01448 отображается «Разомкнутая цепь», проблема также может быть от короткой до положительной.

Схема №98
Схема №99
Схема №100

ПримечаниеРасшифровка кода ошибки «65535 - управление модуль faulty» не может быть стерт с помощью V.A.G 1551 Scan Tool (ST).

  1. Источник напряжения и предохранители для соответствующей системы OK. См. соответствующую статью Схемы соединений системы.
  2. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.

Стирание памяти расшифровки кода ошибки (функция 05)

ПримечаниеЕсли память расшифровка кода ошибки не может быть стерта, снова проверить память расшифровка кода ошибки и устраните неисправность.

Реализация функций «05 - Erase расшифровка кода ошибки Memory»

Индицируется на дисплее

Схема №101
  1. Нажать кнопки -0- и -5-.

Индицируется на дисплее

Схема №102
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

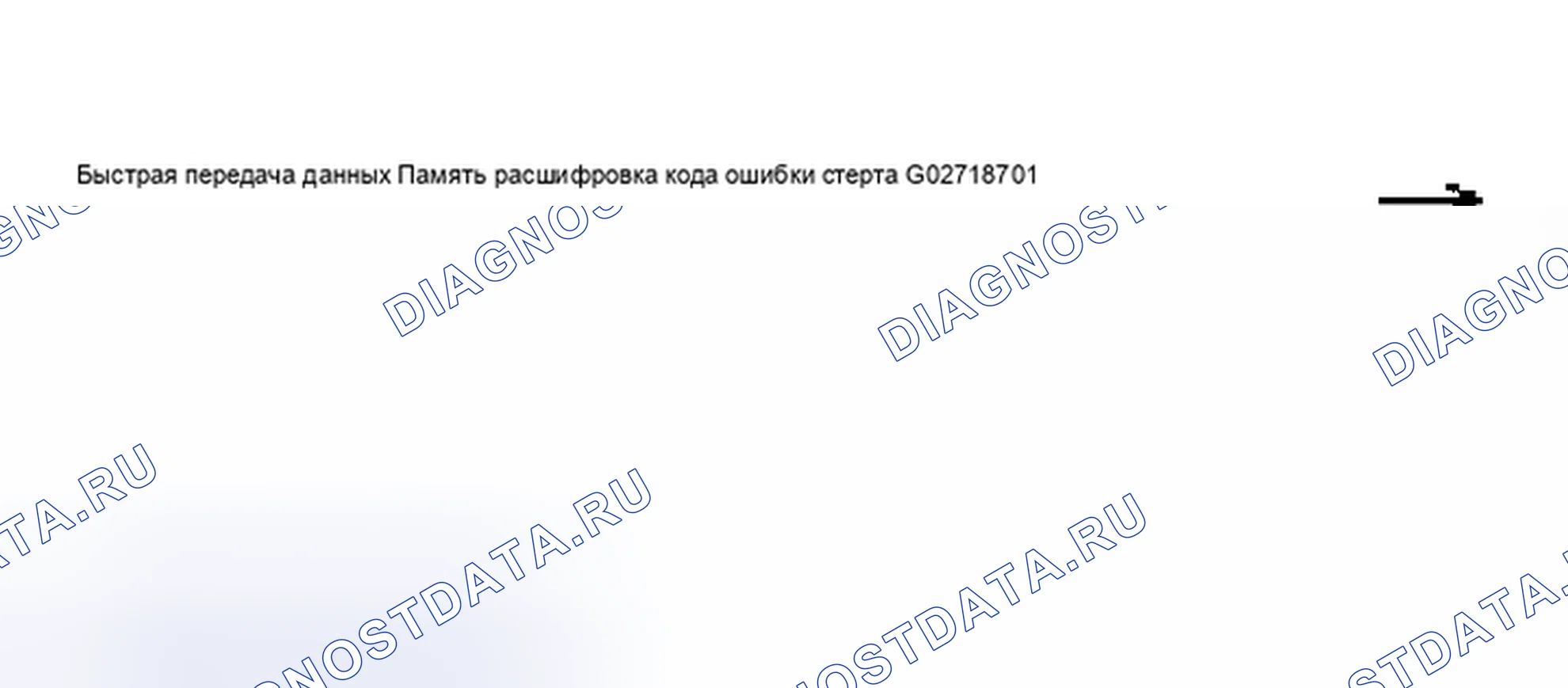

Схема №103

Память расшифровка кода ошибки теперь стерта.

  1. Нажать кнопку -->.

Индицируется на дисплее

Схема №104

ПримечаниеТестовая последовательность не была правильно реализована, если появился соседний дисплей. Тестовая последовательность не была правильно реализована, если появился соседний дисплей. Соблюдать последовательность тестирования: сначала проверить память расшифровка кода ошибки, удалить все расшифровка кода ошибки, а затем стереть память расшифровка кода ошибки. После стирания памяти расшифровка кода ошибки; реализовать End выход с функцией 06; выключить и снова включить зажигание; повторно проверить память расшифровка кода ошибки.

  1. Источник напряжения и предохранители для соответствующей системы OK. См. соответствующую статью Схемы соединений системы.
  2. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.

ПримечаниеЕсли дисплей не отображается, проверить питание V.A.G 1551 с помощью электросхемы. Дополнительные инструкции по эксплуатации можно вызвать, нажав кнопку HELP сканирующего инструмента. Следующий шаг в последовательности программ можно выбрать, нажав кнопку -->. Некорректные записи могут быть прекращены нажатием кнопки -C-.

  1. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).
  2. Нажать кнопку -1- для «Быстрой передачи данных».

Индицируется на дисплее

Схема №105

Адресное слово для системы памяти передних пассажирских сидений: 06

  1. Нажать кнопки -0- и -6-.

Индицируется на дисплее

Схема №106
  1. Подтвердите ввод кнопкой -Q-.

Индицируется на дисплее

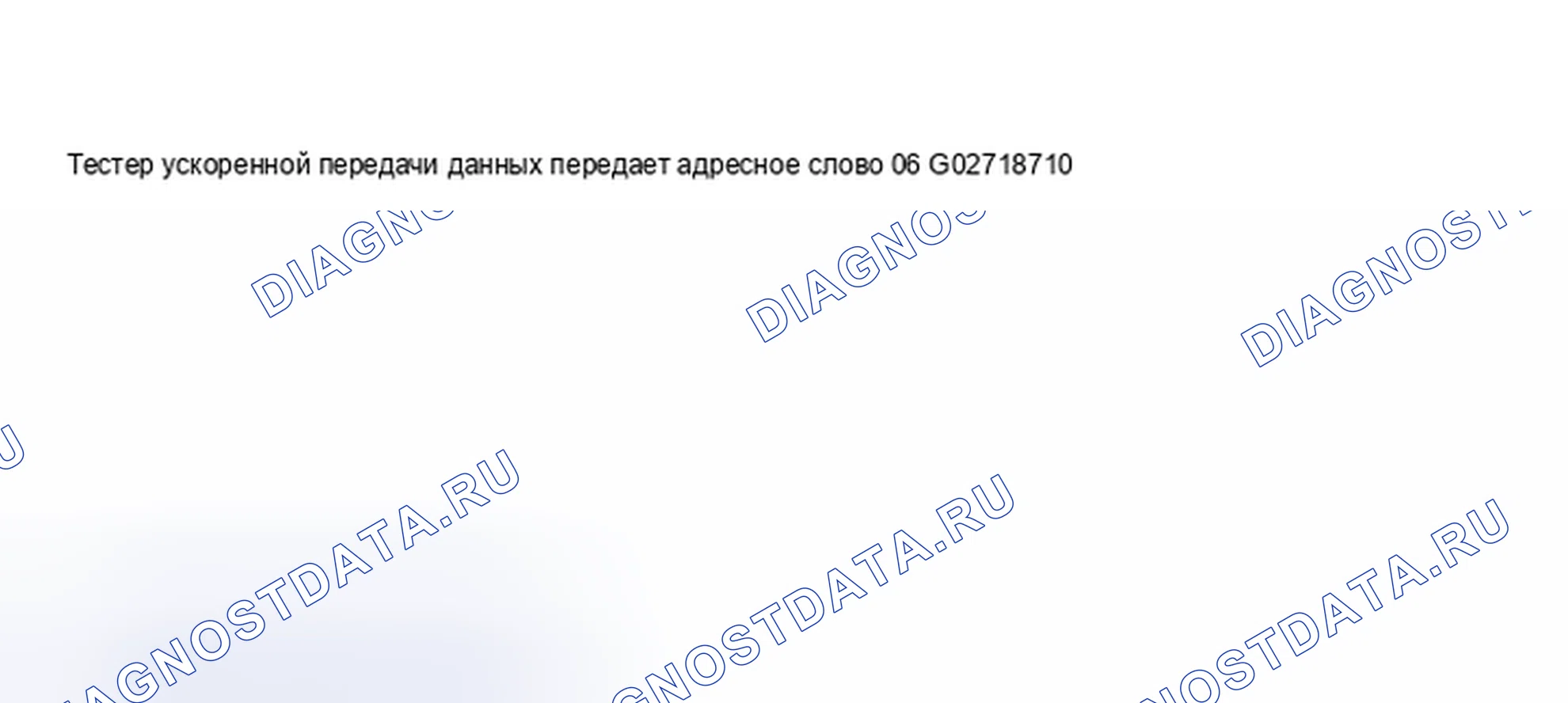

Схема №107

Если на дисплее появится сообщение «No управление модуль отклик»(Нет ответа модуля управления): Закрыть дверь, затем снова открыть и держите открытым. Перезапуск бортовой диагностики (бортовая система диагностики).

Схема №108
  1. Соседний дисплей появляется примерно через 5 секунд
  2. Нажать кнопку -->.

Индицируется на дисплее

Схема №109

ПримечаниеПри нажатии кнопки HELP распечатывается список возможных функций.

Возможные функцииПосмотрите
02 - Проверка памяти расшифровка кода ошибкипроверить расшифровка кода ошибки MEMORY (FUNCTION 02)
04 - Базовая настройкаОРГАН УПРАВЛЕНИЯ КРЕСЛОМ, ОСНОВНАЯ РЕГУЛИРОВКА
05 - Стирание памяти расшифровка кода ошибкиERASE расшифровка кода ошибки MEMORY (FUNCTION 05)
06 - Конечный выходEND выход (FUNCTION 06)
07 - Модуль управления кодомМОДУЛЬ УПРАВЛЕНИЯ КОДОМ (ФУНКЦИЯ 07)
08 - Считывание блока измеренных значенийREAD MEASURING VALUE BLOCK (FUNCTION 08)

БОРТОВАЯ ДИАГНОСТИКА (БД)

ПримечаниеОтображаемая информация расшифровка кода ошибки обновляется не постоянно, а только при запуске бортовая система диагностики (бортовая система диагностики )/реализации функции 05 «Erase расшифровка кода ошибки Memory».

  1. Включить принтер, нажав кнопку PRINT (лампа в кнопке горит).

Индицируется на дисплее

Схема №110
  1. Нажать кнопки -0- и -2-.

Индицируется на дисплее

Схема №111
  1. Подтвердите ввод кнопкой -Q-.

На дисплее отображается количество сохраненных расшифровка кода ошибки.

Схема №112

Сохраненные расшифровка кода ошибки последовательно отображаются и распечатываются.

  1. Обратитесь к таблице диагностических кодов неисправностей (расшифровка кода ошибки; код неисправности (расшифровка кода ошибки)) с распечаткой и исправлением неисправностей. См. таблицу расшифровка кодов ошибок.

В случае «Неисправностей не обнаружено» программа возвращается к запуску после нажатия кнопки -->.

Схема №113

Индицируется на дисплее

Схема №114

Если появляется любой другой дисплей

См. Инструкции по эксплуатации сканирующего инструмента.

  1. Стереть память расшифровка кода ошибки (функция 05). См. СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  2. Конечный выход (функция 06). См. КОНЕЧНЫЙ ВЫХОД (ФУНКЦИЯ 06).
  3. Отсоединить диагностический разъем.

ПримечаниеНиже перечислены в порядке возрастания расшифровка кода ошибки все неисправности, которые могут быть обнаружены регулировкой сиденья с помощью модуля -J136- управления памятью. 5-значные расшифровка кода ошибки распечатываются только при включенном принтере V.A.G 1551. Если сбои происходят только периодически или если память расшифровка кода ошибки не стирается после корректирующих действий, такие сбои отображаются как «спорадические сбои». Справа от дисплея V.A.G 1551 появляется надпись «ISP», а лампа предупреждения о сбое (контрольная лампа неисправности (проверить двигатель)) постоянно горит. Если будет обнаружено, что компоненты неисправны, дополнительно использовать электросхему для проверки короткого замыкания и обрыва цепи в проводке к компонентам.

Схема №115

ПримечаниеЕсли для всех неисправностей с 01719 по 01722 отображается «Разомкнутая цепь», проблема также может быть от короткой до положительной.

Схема №116

ПримечаниеВ см. рис. 216 для запуска базовой настройки обратитесь к сиденье управление ELEMENT, BASIC регулировка.

ПримечаниеЕсли для всех расшифровка кода ошибки с 01719 по 01722 отображается «Разомкнутая цепь», проблема также может быть от короткой до положительной.

Схема №117
Схема №118

ПримечаниеРасшифровка кода ошибки «65535 - управление модуль faulty» не может быть стерт с помощью V.A.G 1551 Scan Tool (ST).

  1. Источник напряжения и предохранители для соответствующей системы OK. См. соответствующую статью Схемы соединений системы.
  2. Подключить сканирующее устройство V.A.G 1551 (ST). См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551 (ST), ПОДКЛЮЧЕНИЕ.

Другие статьи — Бортовая диагностика (бд) - система центрального запирания, кресла памяти, ультразвуковой монитор салона.
