Самовыравнивающаяся подвеска: Диагностика Audi S6 C5

Электронная подвеска 23 иллюстрации ~4 мин чтения

Требования к испытаниям

  1. Транспортное средство в порожнем состоянии (при снаряженном весе)
  2. Правильное давление в шинах (см. этикетку давления накачки на транспортном средстве).
  3. Правильная глубина протектора (устанавливается на 1 мм меньше на каждый 1 мм износа)
  4. Дождаться завершения процедуры управления (наблюдайте за работой компрессора)
  5. Измерение высоты транспортного средства в соответствующих точках (точках забора продукции) относительно земли

Обратить внимание на требования к испытаниям при измерении оси в транспортных средствах с контролем уровня (1BG).

Базовая настройка должна выполняться при замене датчика контроля уровня, всего блока или модуля управления.

  1. Установить T40002 специального инструмента на соответствующую длину. см. рис. 7 См. Применение размеров расстояния до земли.
Схема №237
  1. Источник напряжения и предохранители для соответствующих систем исправны.
  2. Сканер VAG 1551/1552 или VAS 5051 подключен См. ДИАГНОСТИКА НА БОРТУ (БД).
  3. Использовать специальный инструмент T 40002

Как проверить работоспособность

Включить зажигание, проверить память расшифровка кода ошибки и при необходимости стереть память расшифровка кода ошибки.

См. БОРТОВАЯ ДИАГНОСТИКА (БД).

Ошибки системы индицируются желтым контрольным светом в циферблате тахометра, загорающимся и остающимся освещенным.

Затем, проверить работу системы, загрузив заднюю ось (например, открыв багажник и сидя в нем).

По истечении не более 10 секунд система должна начать подъем/накачку задней оси для выравнивания компрессии, вызванной нагрузкой.

Максимальное время прокачки 30 секунд

Если расстояние падает более чем на 6 мм в течение 24 часов, значит система имеет утечку и должна быть проверена.

Система контроля уровня контролирует, как долго компрессор включен, чтобы избежать возможного перегрева или чрезмерного разряда батареи. Если не происходит включения, несмотря на требование к нему, то вы можете поступить следующим образом

  1. Подождать около 6 минут. Если имеет место превышение температуры, то после этого промежутка времени (6 минут) самое позднее возможно время включения около 15 секунд.
  2. Запуск двигателя позволяет осуществить нормальное включение еще раз, без учета состояния аккумулятора.
  1. Напряжение батареи не менее 11 В
  2. Наземные (масса) соединения при исправности двигателя и трансмиссии
  3. Двигатель выключен
  4. Автоматический в положении «P» или «N»
Схема №238
  1. Подключить тестер VAS 5051 с помощью диагностического провода VAS 5051/1 с выключенным зажиганием. В качестве альтернативы, инструмент сканирования VAG 1551 (ST) также можно подключить с помощью адаптера 1551/3A VAG.

ПримечаниеВ следующем описании поясняется только реализация встроенной диагностики с использованием средства сканирования VAG 1551. При использовании тестера VAS 5051 следовать инструкциям в руководстве пользователя тестера.

Индицируется на дисплее

Поочередно отображаются режимы работы 1 и 2.

Схема №239

ПримечаниеЕсли на дисплее ничего не отображается

Инструкции по эксплуатации для Scan Tool (ST)

  1. Включить зажигание.
  2. Отключение системы контроля уровня вручную (нажатие кнопки дважды> 5 секунд на головке ручного управления)
  3. Нажать кнопку -Print-, чтобы включить принтер Scan Tool (ST). Индикаторная лампа в кнопке должна загореться.
  1. Нажатием кнопки 1 выбрать режим работы «Быстрая передача данных» 1.

При индикации на дисплее

Схема №240

ПримечаниеАдресное слово 00 инициирует автоматическую тестовую последовательность, то есть оно приводит к проверке расшифровка кода ошибки на всех системах с поддержкой БД в транспортном средстве посредством быстрой передачи данных.

  1. Нажать «34» для адресного слова «Система регулирования уровня».

Индицируется на дисплее

Схема №241
  1. Нажать кнопку -Q- для подтверждения ввода
Схема №242

Индицируется на дисплее

Схема №243
  1. Отображается на дисплее примерно через 5 секунд
  2. Нажать кнопку.

Индицируется на дисплее

Схема №244

ПримечаниеНажатие кнопки -HELP- выводит на печать обзор всех возможных функций.

  1. Нажать кнопку -1- дважды для «Процедуры входа в систему» и нажать кнопку -Q- для подтверждения ввода.
Схема №245

Индицируется на дисплее

  1. Нажать кнопку -Q- для подтверждения ввода

Индицируется на дисплее

Схема №246
  1. Нажать кнопки 0, 8, 3, 6 и 7.

Индицируется на дисплее

Схема №247
  1. Нажать кнопку -Q- для подтверждения ввода

При индикации на дисплее

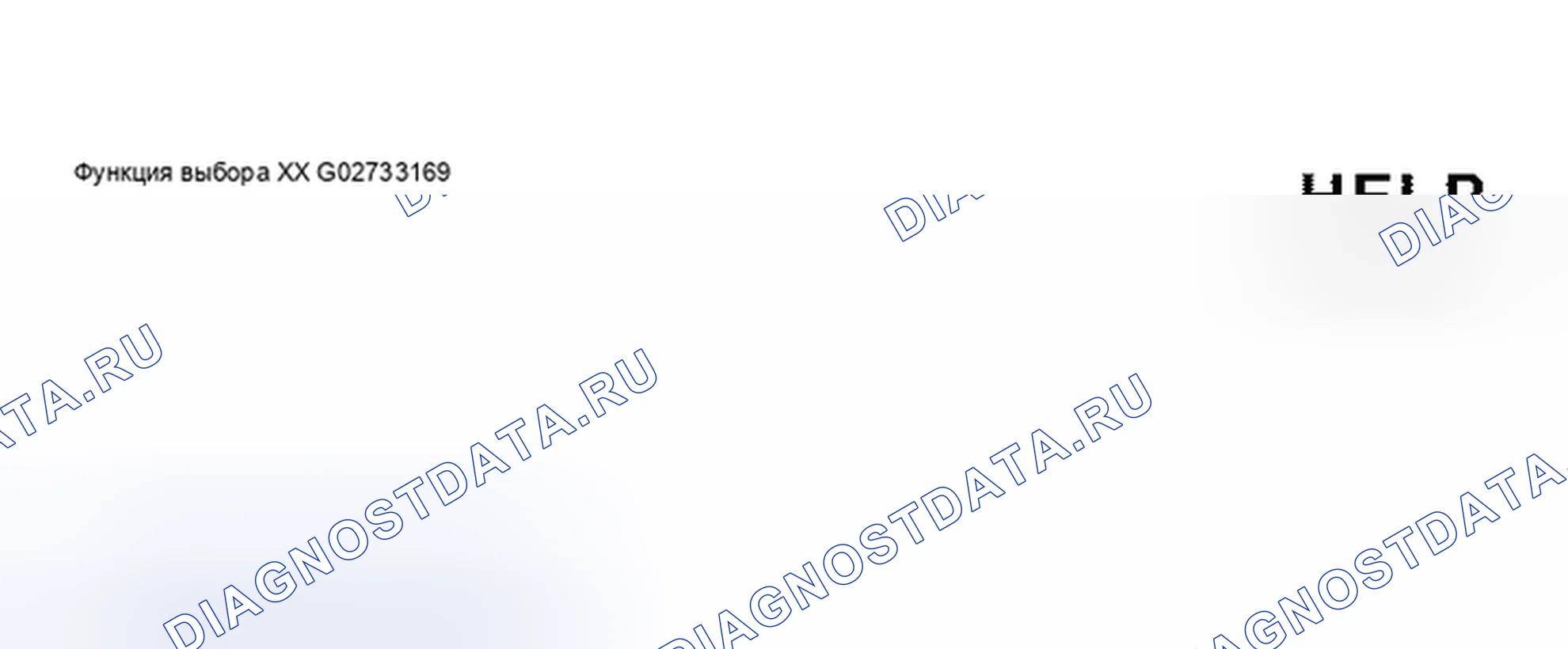

Схема №248
  1. Нажать кнопки 0 и 4

При индикации на дисплее

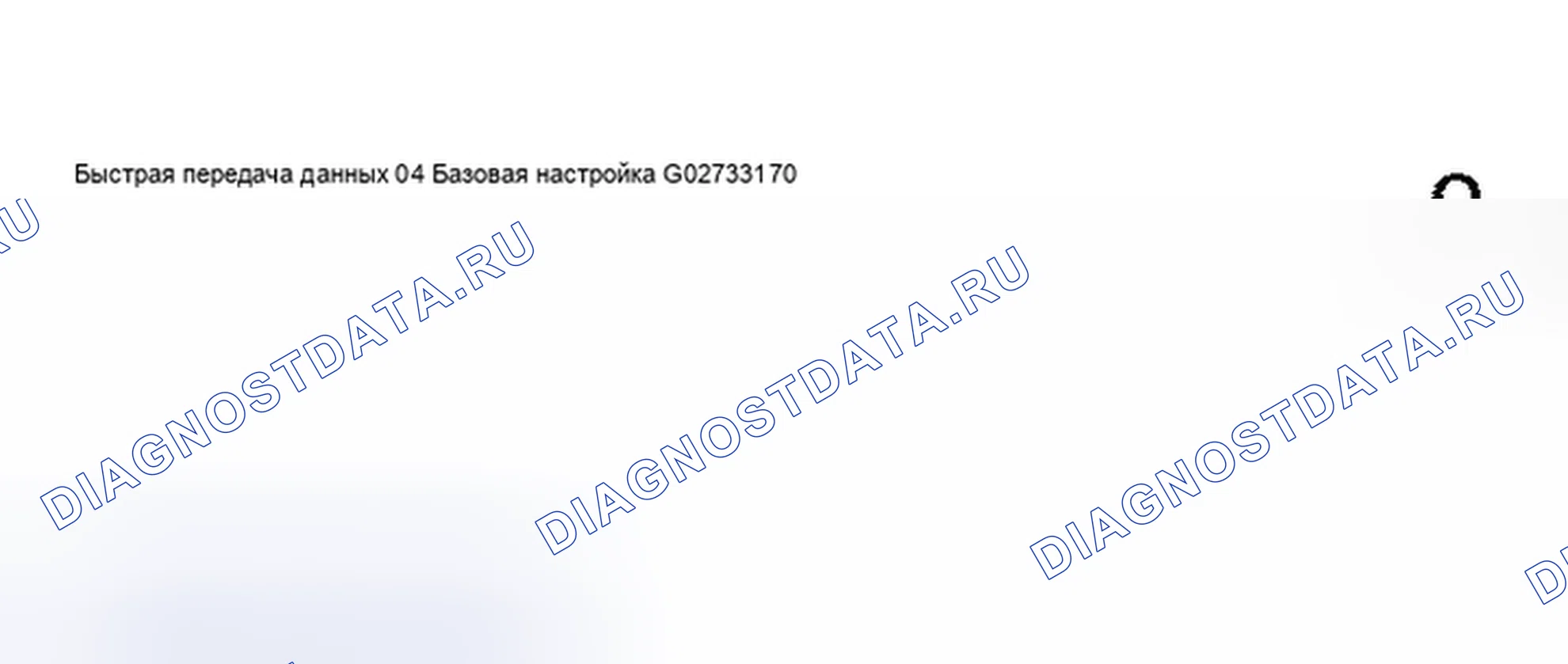

Схема №249
  1. Нажать кнопку -Q- для подтверждения ввода

При индикации на дисплее

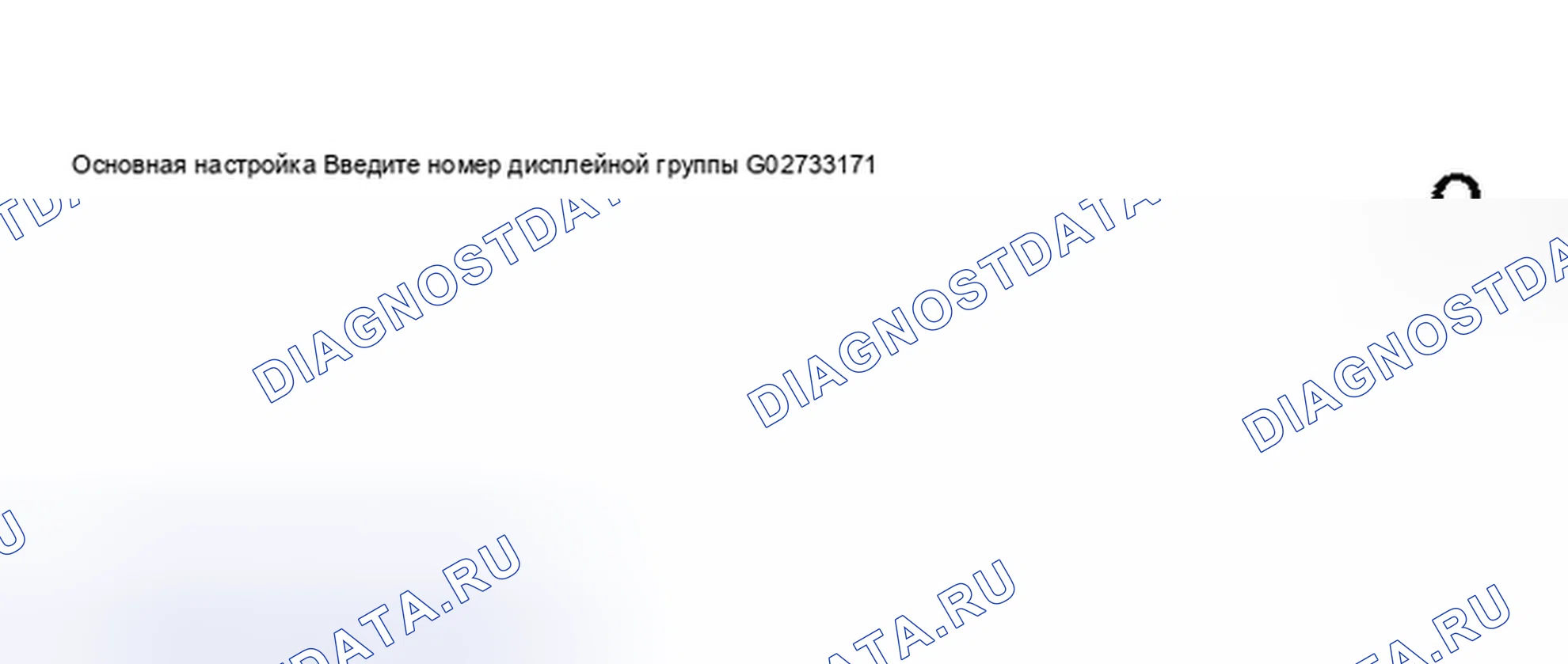

Схема №250
  1. Введите номер дисплейной группы.
  2. Нажать кнопки 0, 2 и 6.
  3. Нажать кнопку -Q- для подтверждения ввода

При индикации на дисплее

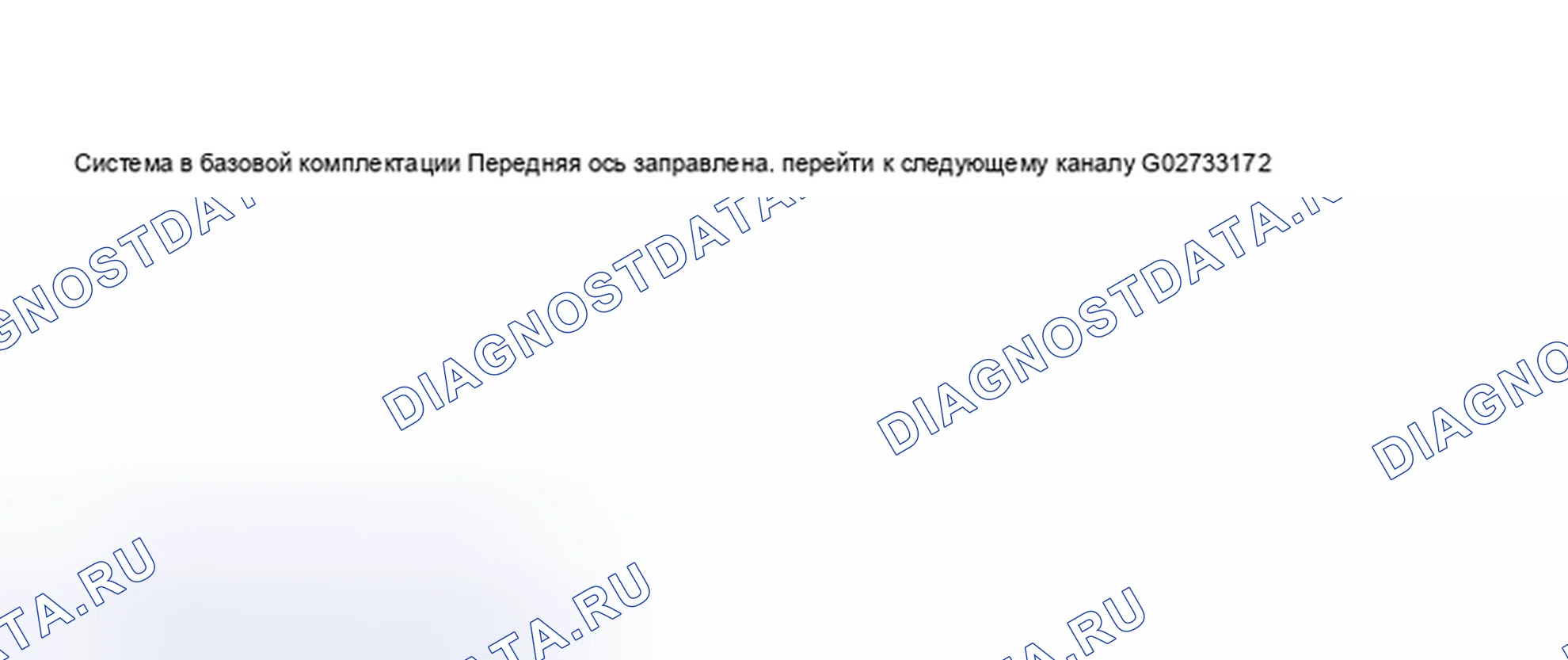

Схема №251
  1. Нажать кнопку uparrow - для продолжения

При индикации на дисплее

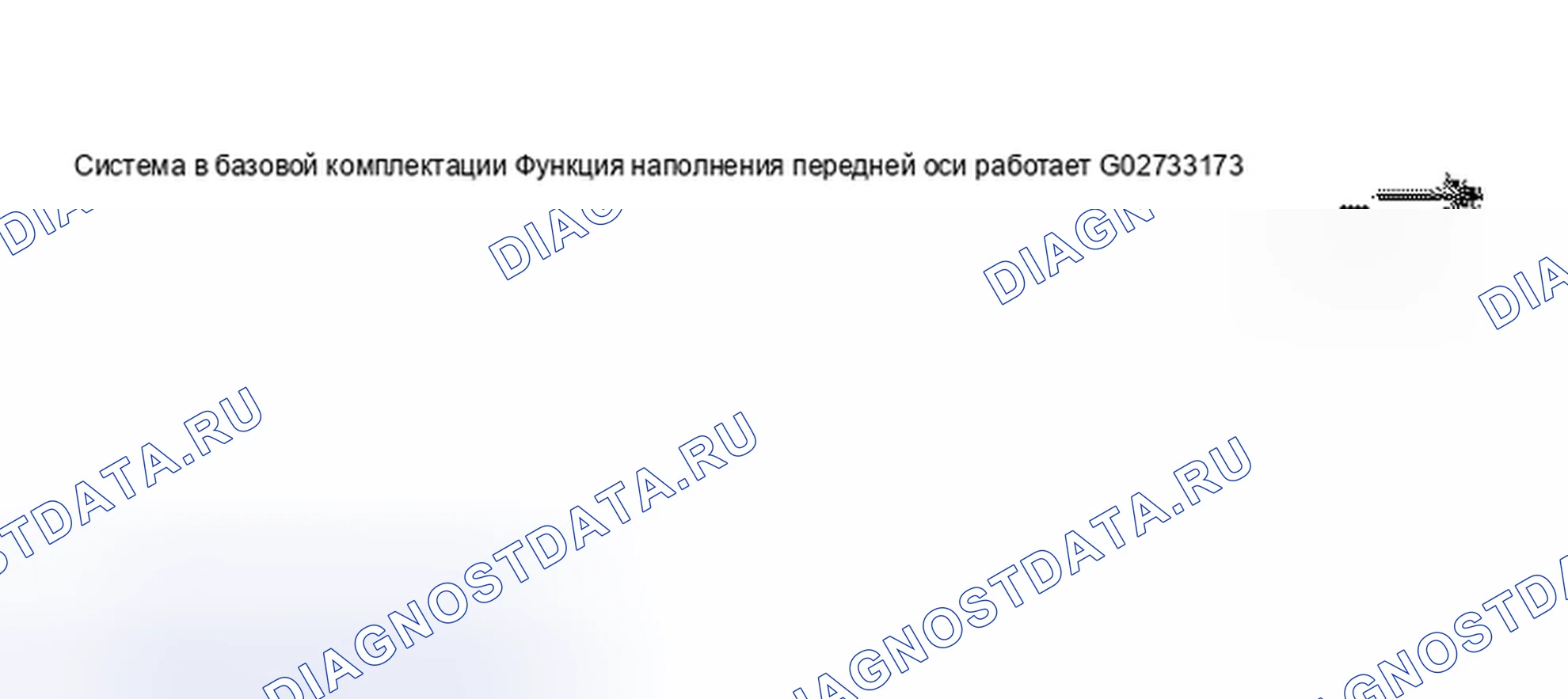

Схема №252

ПримечаниеНажать кнопку downarrow -, чтобы вернуться к GE 26

Индицируется на дисплее по истечении 65 секунд

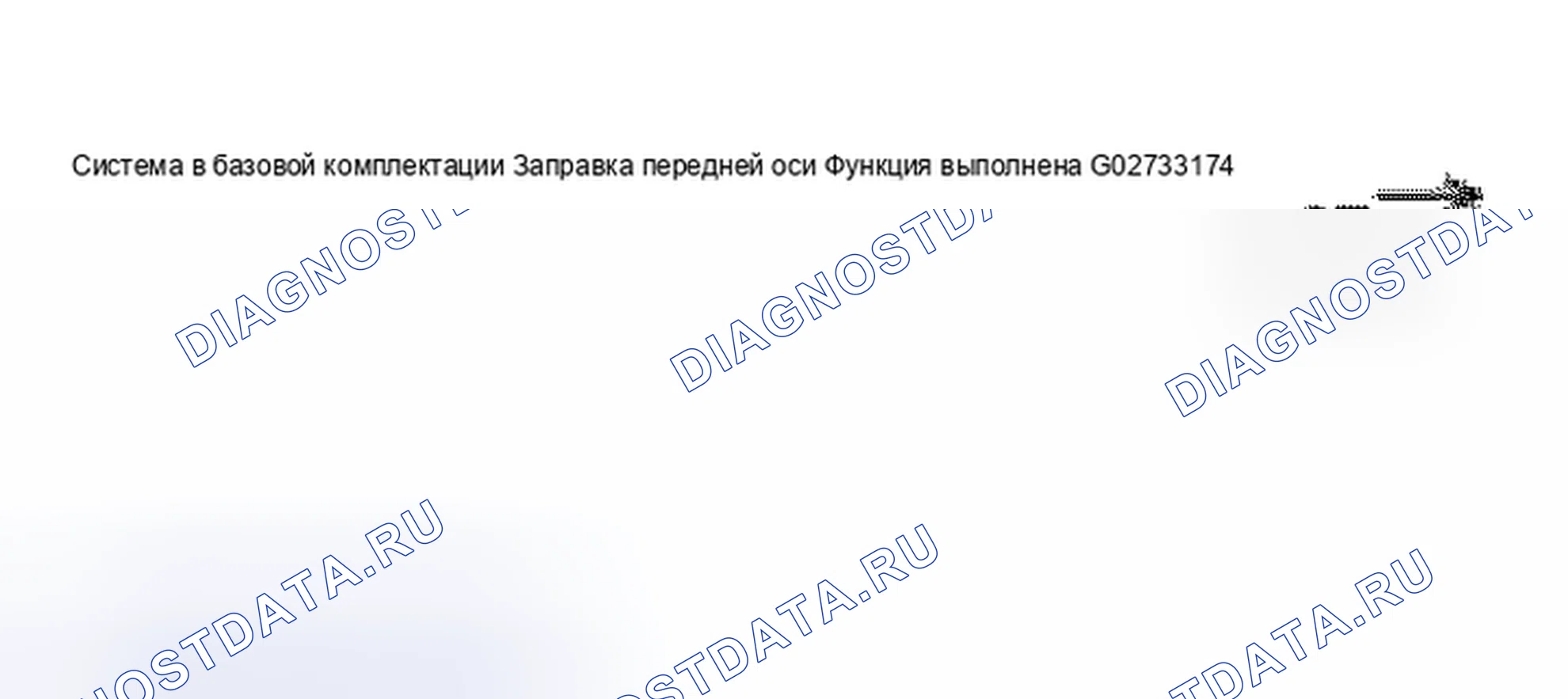

Схема №253

ПримечаниеОднако процедура заполнения может быть преждевременно прервана только при выходе из группы отображения номера.

  1. Нажать кнопку uparrow - для продолжения

При индикации на дисплее

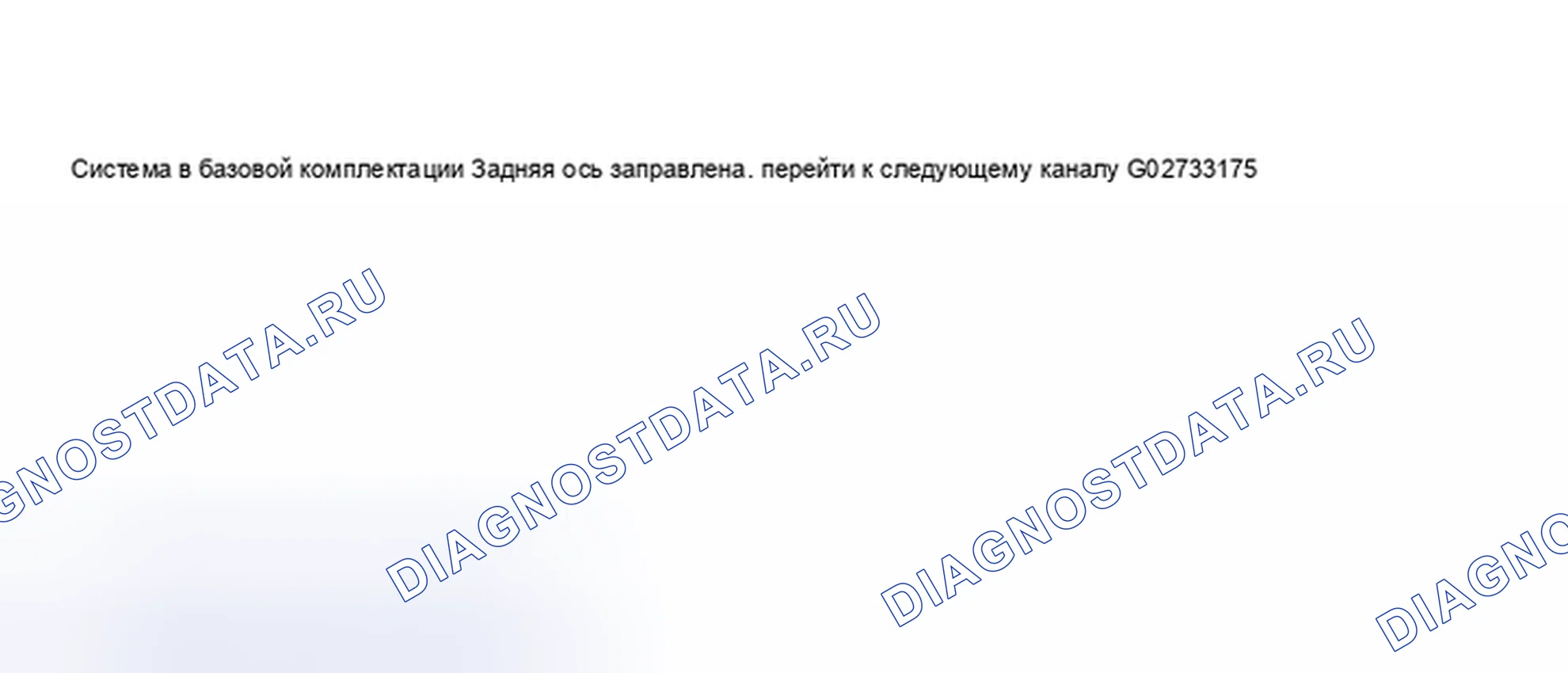

Схема №254
  1. Нажать стрелку вверх - кнопку для продолжения

При индикации на дисплее

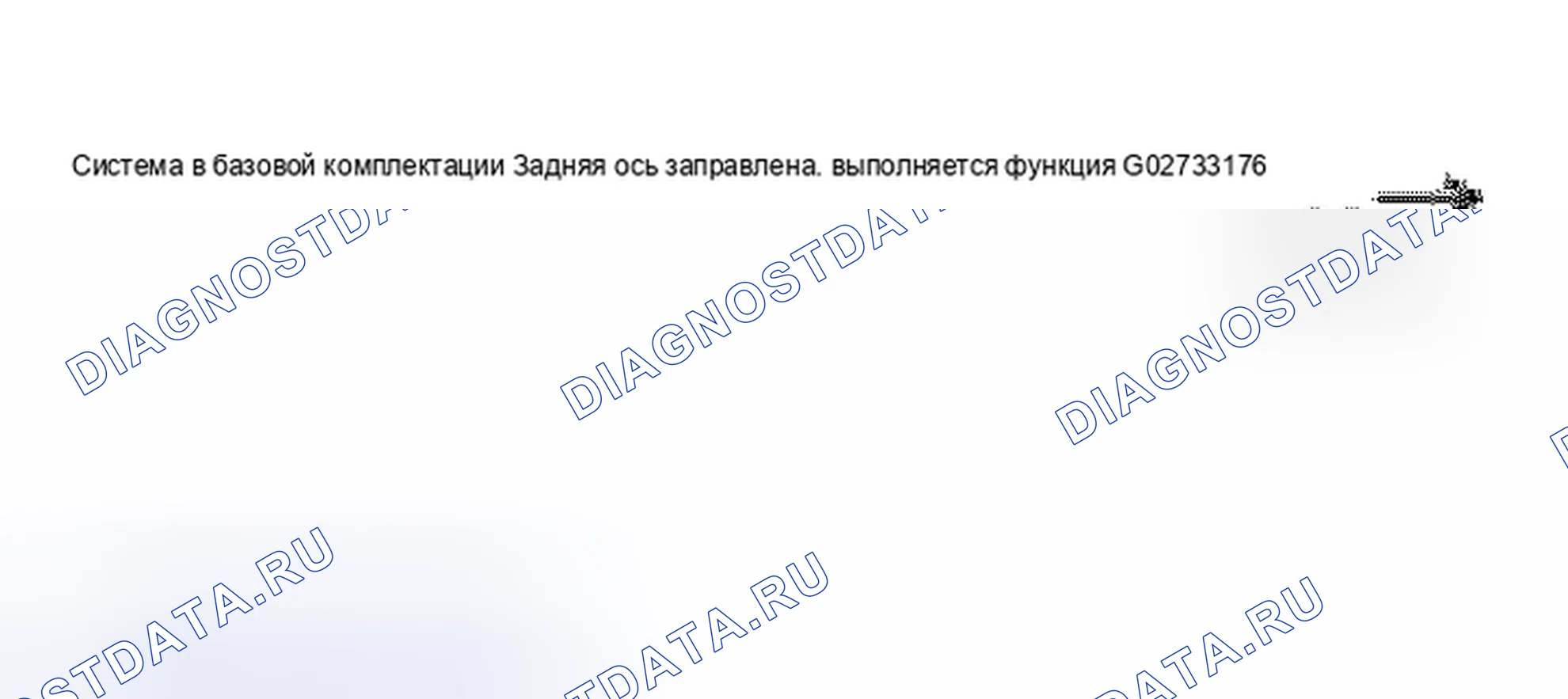

Схема №255

ПримечаниеНажать стрелку вниз - кнопка для возврата к GE 28

Индицируется на дисплее по истечении 65 секунд

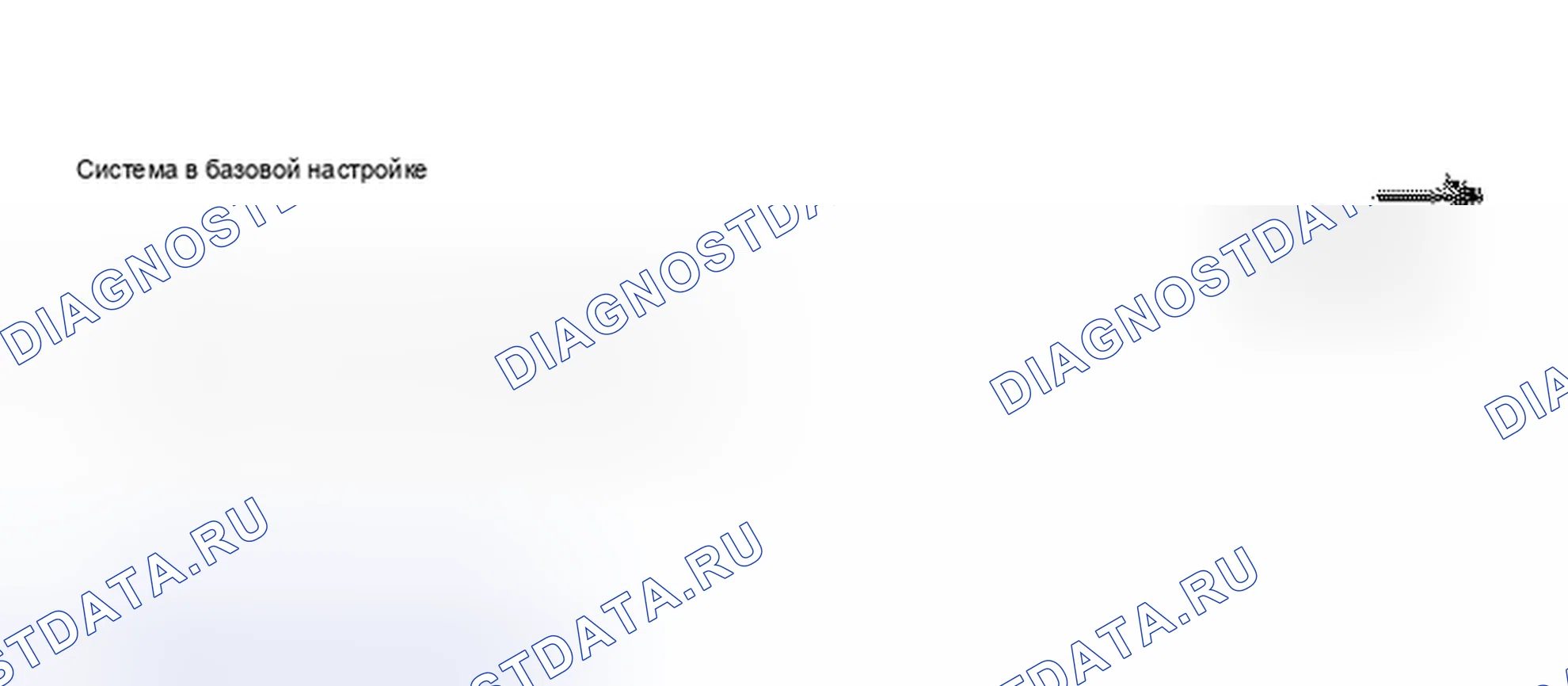

Схема №256

ПримечаниеОднако процедура заполнения может быть преждевременно прервана только при выходе из группы отображения номера.

  1. Для продолжения нажать кнопку со стрелкой вверх.

При индикации на дисплее

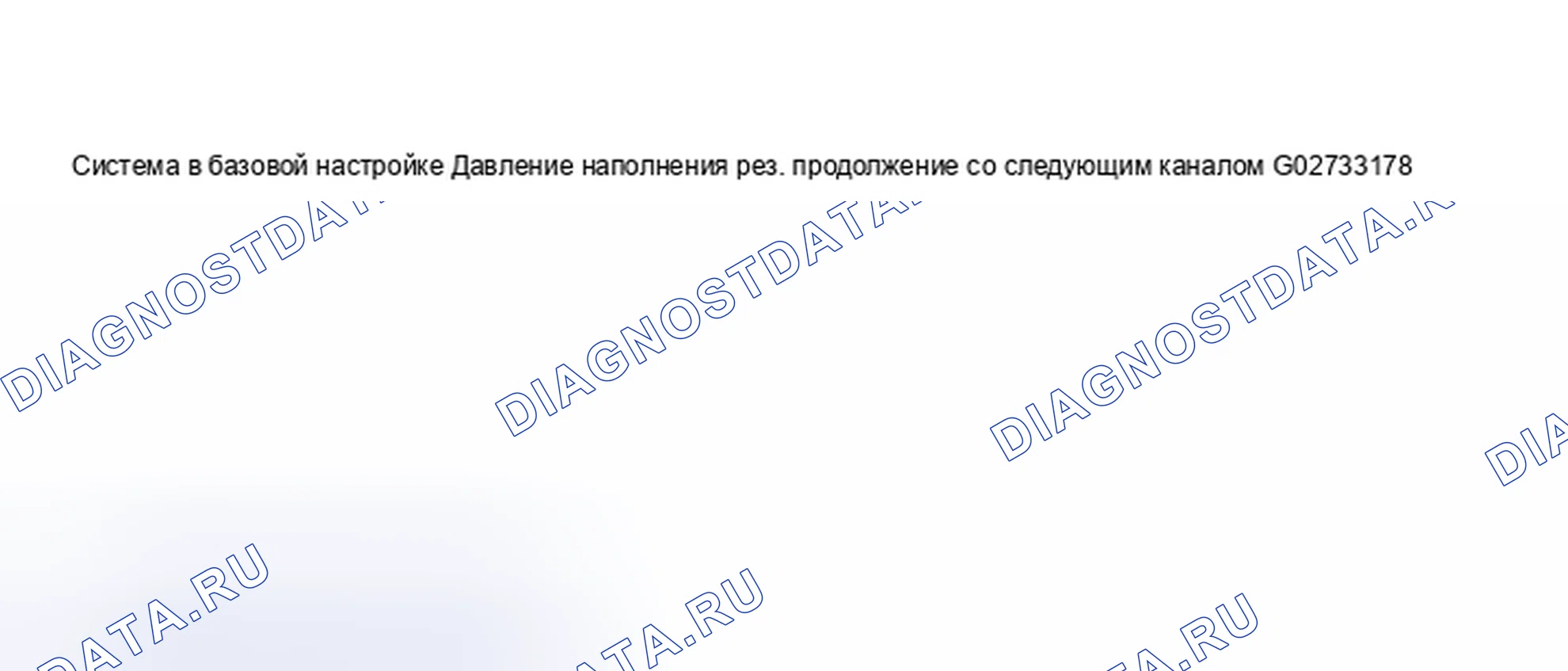

Схема №257
  1. Для продолжения нажать кнопку со стрелкой вверх.

При индикации на дисплее

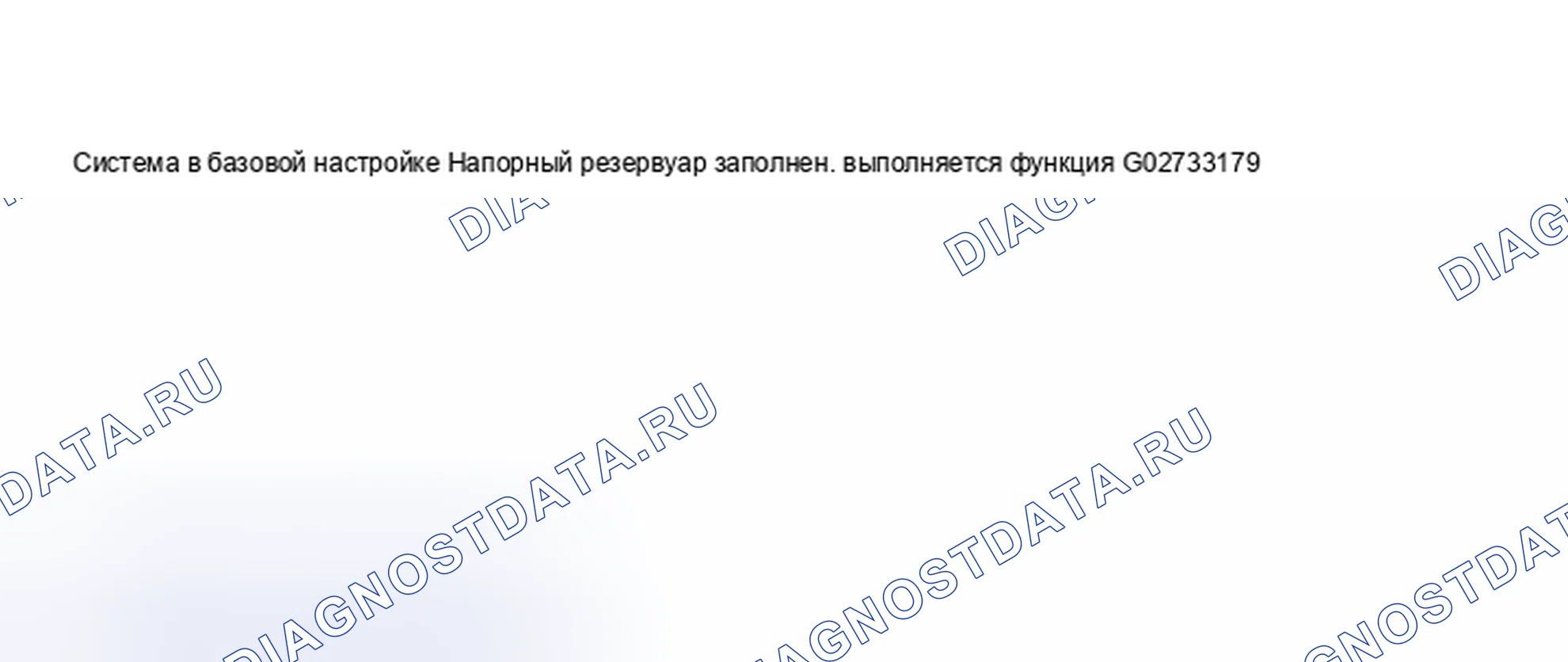

Схема №258

ПримечаниеНажать стрелку вниз - кнопку для возврата к GE 30.

Индицируется на дисплее по истечении 65секунд

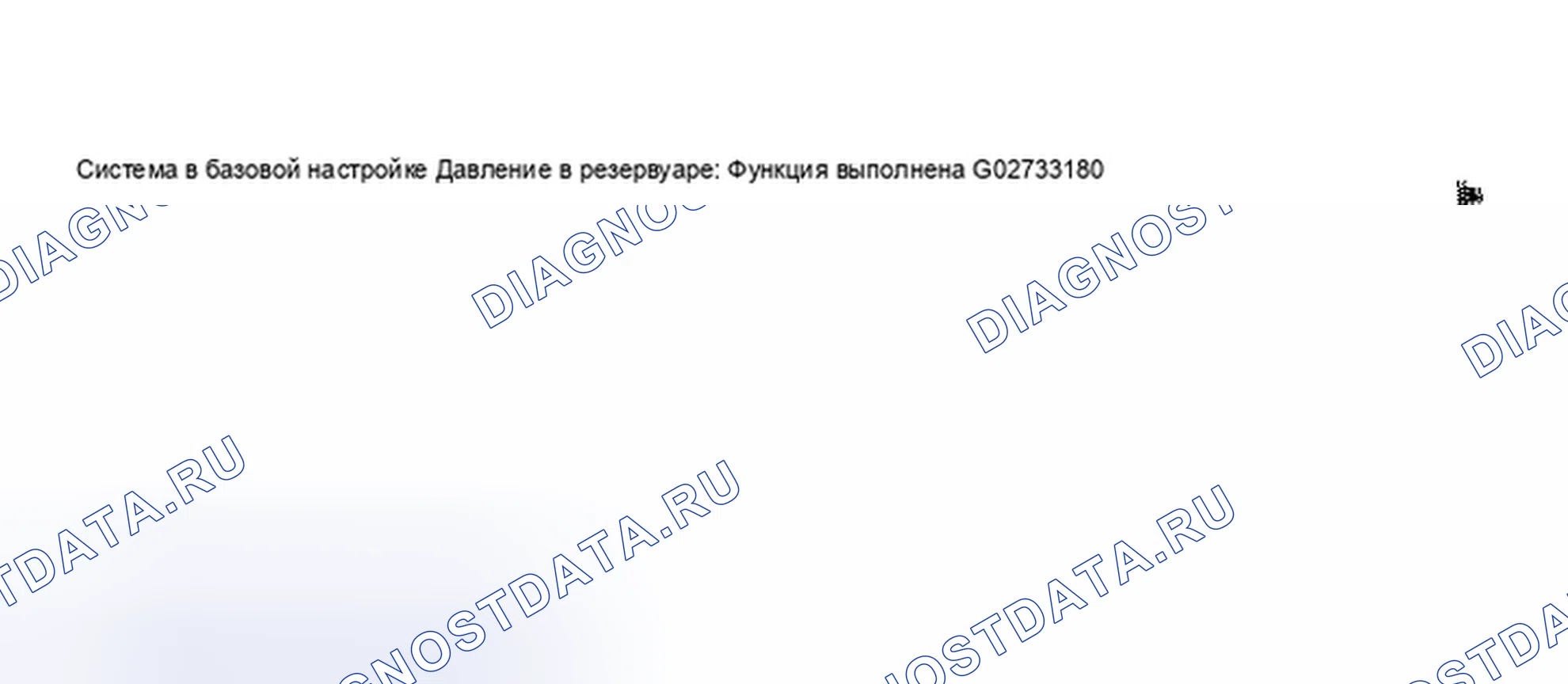

Схема №259

ПримечаниеОднако процедура заполнения может быть преждевременно прервана только при выходе из группы отображения номера.

  1. Отсоединить диагностический кабель от разъема канала передачи данных (диагностический разъём).

Другие процедуры заполнения могут следовать в вышеупомянутой схеме. заказ (наполнительные пневматические рессоры - передняя ось, пневматические рессоры - задняя ось, напорный резервуар) может быть указан по желанию.

Обратить внимание, что после выхода из режима наполнения регулирование все равно остается отключенным вручную, пока оно не включено или распознается скорость v> 15 км/ч.

  1. Напряжение батареи не менее 11 В
  2. Наземные (масса) соединения при исправности двигателя и трансмиссии
  3. Двигатель выключен
  4. Автоматическая коробка передач в положении «P» или «N»
