ABS с EBD - диагностика: Диагностика Toyota RAV4 II рестайлинг

Антиблокировочная система и антипробуксовка (ABS/TCS) 63 иллюстрации ~15 мин чтения

Как приступить к поиску и устранению неисправностей

Устраните неисправности в соответствии со следующей процедурой.

Схема №1

Отказоустойчивая функция

При возникновении неисправности в системе ABS загорается сигнальная лампа АБС и запрещается работа системы ABS. Кроме того, когда происходит неисправность, которая отключает работу EBD, зажигается сигнальная лампочка тормозов, а также запрещена работа системы ЭБД.

Схема №2
Схема №3
Схема №4
Схема №5
Схема №6
Схема №7
Схема №8
Схема №9

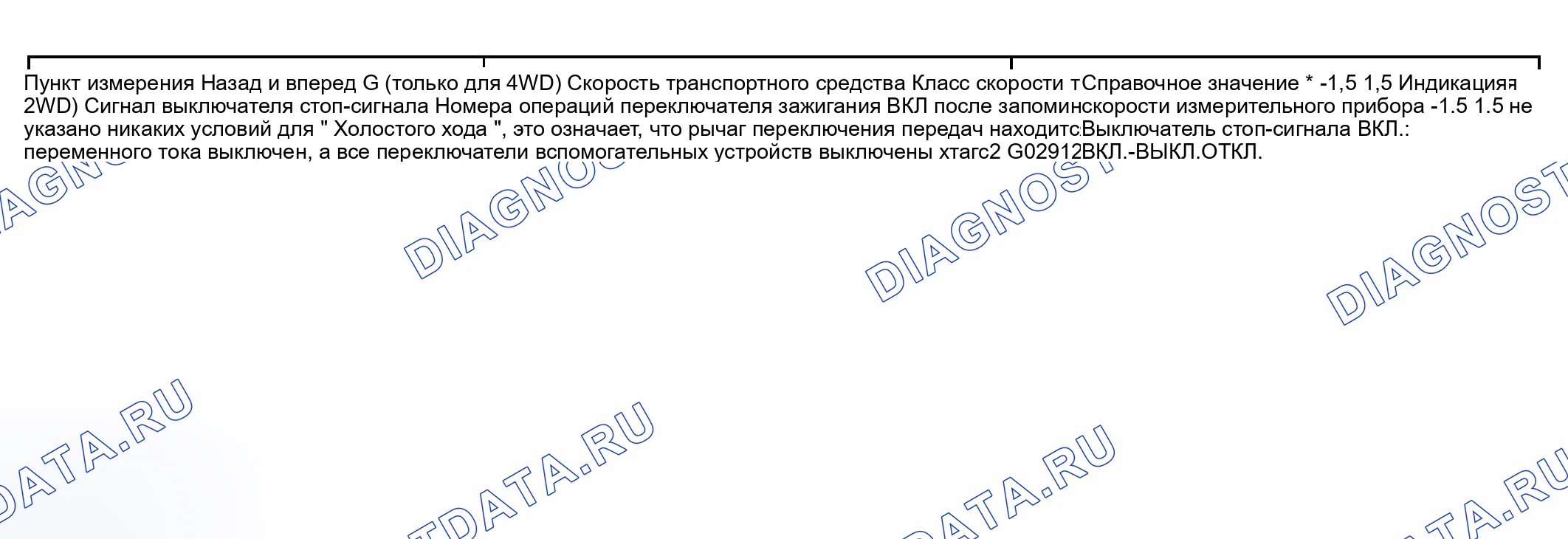

Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
  1. СИСТЕМА ДИАГНОСТИКИ Отпустить сигнальную лампу зажигания. Проверить индикатор. При включении выключателя зажигания " XABS Tc " на индикаторе загорается сигнальная лампа Cbs40, а при отключении сигнальной лампы тормозов - приблизительно в течение 3 секунд. СОВЕТ: при включенном стояночном тормозе или низком уровне тормозной жидкости зажигается сигнальная лампочка тормоз. Если результат проверки индикатора не соответствует норме, перейдите к поиску неисправностей для цепи сигнальных ламп АБС или цепи сигнальной лампочки торможения (см. ABS1 ABS2 DLC3 В качестве примера, ручные переключатели Dsg и коды 11 и 21 находятся на ручном переключателе TTC. Отключить тестер с помощью ручного выключателя (см. (Рис. 4).при использовании ручного переключателя отключить ручной выключатель. Снять индикатор. После завершения проверки отсоединить клеммы Tc и Cg- от DLC3 и выключить дисплей. Если 2 или более неисправностей отображаются одновременно, сначала отображается самый низкий номер Dtc. При использовании переносного выключателя проверить датчик. DLC3 DLC3 DLC3 DLC3
  2. В момент времени, когда система аварийного останова (расшифровка кода ошибки) находится в положении " стоп-сигнал " или срабатывает система автоматического торможения (ABS), система дистанционного управления (TEC) сохраняет данные о текущем состоянии транспортного средства (датчика) в качестве данных об остановленном кадре. Блок ECU запоминает количество раз (максимум: 31), когда переключатель зажигания был выключен и включен с момента последнего срабатывания системы аварийного останова. Однако если транспортное средство не двигается или движется на низкой скорости (7 км / ч (4,3) в час или менее), либо если не обнаружена система аварийного отключения. DLC3
  3. СИГНАЛ ДАТЧИКА СКОРОСТИ Если не используется ручной датчик частоты вращения 0.05, то загорается сигнальное табло Txs-3. При помощи выключателя зажигания ВЫКЛ. С помощью SST подключаются клеммы ТС и Cg на DLC3. SST 09843-18040 Запуск двигателя. Убедиться в том, что предупреждающий световой индикатор ABS мигает. DLC3 DLC3 DLC3 Прочитайте расшифровка кода ошибки, следуя подсказкам на экране тестера. Пожалуйста, обратитесь к руководству оператора ручного тестера для получения дополнительной информации.
  4. 4WD: ДАТЧИК ЗАМЕДЛЕНИЯ должен быть наклонен, следует последовательно подключить 3 сухие батареи по 1,5 В. Подключить клемму VGS к положительному (+) выводу батарей, а клемма Ggnd - к отрицательному (-) выводу аккумуляторов. Подайте около 4,5 В на выводы VHS и GGND. ПРИМЕЧАНИЕ: Не подавайте напряжение 6 В или более на вывод VGC и значение XAG2 для транспортного средства. Проверить выходное напряжение оконечного устройства. GL1 GL1

Диагностическая карта кодов неисправностей

HINT

Схема №16
  1. Соединить с помощью SST 09843-18040 клеммы Tc и Cg разъема DLC3.
  2. Если при осмотре деталей каких-либо отклонений не обнаружено, следует осмотреть ЭБУ.
  3. Если во время проверки расшифровка кода ошибки отображается код неисправности, проверить цепь, указанную в коде. ПОДСКАЗКА: Существует случай, когда ручной тестер не может быть использован, когда сигнальная лампа ABS всегда горит.
DTCОписание
" расшифровка кода ошибки C0200 / 31, C0205 / 32, C0210 / 33, C1235 / 35, C1236 / 36, xte g C1238 C1239Цепь датчика скорости
" расшифровка кода ошибки C0226 / 21, C0236 / 22, xtaгх2 / 23, xтагх3 / 24 " C0246 C0256Схема электромагнитного клапана ABS
расшифровка кода ошибки C0273 / 13, C0274 / 14 Цепь реле двигателя ABS
расшифровка кода ошибки C0278 / 11, C0279 / 12 Схема реле соленоида ABS
расшифровка кода ошибки C1241 / 41 Цепь источника питания IG
расшифровка кода ошибки C1243 / 43, C1245 / 45 Неисправность датчика замедления (только для 4WD)
расшифровка кода ошибки C1244 / 44 Схема датчика замедления (только для 4WD)
расшифровка кода ошибки C1249 / 49 Цепь выключателя стоп-сигнала
расшифровка кода ошибки C1251 / 51 Блокировка двигателя насоса АБС
расшифровка кода ошибки C1337 / 37 Шины разного размера (только для 2WD)

ПЕРЕЧЕНЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки)

Схема №17
Схема №18
Схема №19

Таблица симптомов проблем

Если во время проверки расшифровка кода ошибки отображается нормальный код, хотя проблема все еще возникает, проверить цепи для каждого симптома проблемы в порядке, указанном в (Таблица 20), и перейдите к соответствующей информации по поиску и устранению неисправностей.

ПримечаниеПри замене ЭБУ АБС, датчика или т.п. следует выключить выключатель зажигания.

Схема №20

Описание цепи

Датчик скорости определяет скорость колеса и посылает соответствующие сигналы на ECU. Эти сигналы используются для управления системой ABS. Каждый из переднего и заднего роторов имеет 48 зубцов.

При вращении роторов магнитное поле, излучаемое постоянным магнитом в датчике скорости, генерирует напряжение переменного тока. Поскольку частота этого напряжения переменного тока изменяется прямо пропорционально частоте вращения ротора, эта частота используется ЭБУ для определения частоты вращения каждого колеса.

Схема №21
Схема №22

HINT

  1. Расшифровка кода ошибки No C0200 / 31 и xtigx1 / 35 предназначены для правого переднего датчика скорости. C1235
  2. Расшифровка кода ошибки No C0205 / 32 и C1236 / 36 предназначены для левого переднего датчика скорости.
  3. Расшифровка кода ошибки No C0210 / 33 и C1238 / 38 предназначены для правого заднего датчика скорости.
  4. Расшифровка кода ошибки No C0215 / 15 и C1239 / 39 предназначены для левого заднего датчика скорости.
Схема №23

Процедура проверки

HINT

Начать проверку с шага 1, если вы используете ручной тестер, и с шага 2, если не используете его.

Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
  1. Проверить выходное значение датчика скорости. ПОДГОТОВКА: Подключить ручной тестер к DLC3. Включить выключатель зажигания и нажать главный переключатель ручного тестера ВКЛ. Выбрать режим DATALIST на ручном тестере. Проверка: убедиться, что нет разницы между значением скорости, выведенным с датчика скорости и отображаемым на ручным тестером, и значением скорости на спидометре при вождении транспортного средства. OK: Разница между отображаемыми значениями скорости почти отсутствует.
  2. Проверить датчик скорости. Передний датчик частоты вращения: ПОДГОТОВКА: Снять вкладыш переднего крыла. Убедиться, что нет ослабления в части блокировки разъема и соединительной части разъема. Отсоединить разъем датчика частоты вращения. ПРОВЕРКА: Измерить сопротивление между клеммами 1 и 2 соединителя датчика скорости. OK: Сопротивление: от 0,6 до 2,5 кохм при температуре от -40 до 120 ° C (-40-156°C) ПРОВЕРИТЬ: измерение сопротивления между клеммой 1 и + 2 разъема датчика скорости и подготовки корпуса к земле. 2WD 4WD ПРОВЕРИТЬ: Измерить сопротивление между клеммами 1 и 2 разъема датчика скорости. OK: Сопротивление: от 0,65 до 1,8 к Ом при температуре от -40 до 120 ° C (-40-156°C) ПРОВЕРИТЕ: Заменить сопротивление между контактами 1 и 2разъема датчика скорости и массой кузова. ОК: Сопротивлением: 1 МО м или выше Жгут проводов заднего датчика скорости (2WD): ПОДГОТОВКА: Снять соединительную подушку сиденья и спинку кресла. Убедиться, что нет
  3. Проверить обрыв и короткое замыкание в жгуте и разъеме между каждым датчиком скорости и ЭБУ АБС (см. " КАК ПОЛЬЗОВАТЬСЯ ДИАГНОСТИЧЕСКОЙ КАРТОЙ И ПРОЦЕДУРОЙ ПРОВЕРКИ ").ng: Отремонтировать или заменить жгут и разъем. ОК: Перейти к следующему шагу.
  4. Проверить установку датчика скорости. Проверить: Проверить датчик частоты вращения. OK: ПЕРЕДНИЙ (xtag 0, xtangx1), Задний (4WD): Восстановить болт установки, заменить должным образом или нет зазора между датчиком и поворотным кулаком или водилом заднего моста. Крутящий момент: 8,0 Н.м (8,2 кгс.см, 71 дюйм. Bf). Задняя часть (хтагс3): снять зазор между датчиком частоты вращения и водилом задней оси. 2WD 4WD 2WD 2WD 4WD 4WD 2WD
  5. Проверить зазубрины датчика скорости и ротора датчика. Справка: ОСМОТР С ПОМОЩЬЮ ОСЦИЛЛОГРАФА В СБОРЕ ПОДГОТОВКА: Снять ЭБУ ABS при все еще подключенном разъеме. Подключить осциллограф к клеммам Fr +, Fl = +, RRS + или масса разъема ЭПУ ABS.П роверка автомобиля на скорости около 20 км / ч (13 миль в час), и проверить форму сигнала. HINT: Проверить: Заменить появление посторонних предметов на наконечнике привода на заедение постороннего.
  6. Проверить ротор датчика и наконечник датчика. Спереди: ПОДГОТОВКА: Снять передний приводной датчик (см. " СНЯТИЕ ").проверка: Удалить зубья ротора датчика. OK: Нет царапин или отсутствующих зубьев или посторонних предметов. ПОДСКАЗКА: Если на роторе застряли посторонние предметы, извлечь их. ПОДГОТОВКА. демонтировать передний датчик частоты вращения (см. " ДЕМОНТАЖ ". Проверка: Проверить наконечник сенсора. ОК: Не удаляйте царапины или посторонние объекты на наконечнике. 2WD 4WD(/toyota/rav4/ii-2003-2006/remont/antiblokirovochnaia-sistema-i-antiprobuksovka-abstcs/#datchik-skorosti-perednego-tormoza) ОК: Нет царапин или отсутствующих зубцов или посторонних предметов. ПОДСКАЗКА: Если на роторе застряли посторонние предметы, удалить их. ПОДГОТОВКА: Снять задний датчик скорости (см ".УДАЛЕНИЕ "). ПРОВЕРКА: Проверить наконечник датчика. OK: Не должно быть ни царапин, ни посторонних предметов на наконечнике датчика. СОВЕТ: При застревании посторонних предметов в наконечнике сенсора удалить их перед повторным использованием. Проверить ротор на наличие посторонних предметов и удалить их при наличии. Ng: Заменить сенсор или датчик частоты вращения см. Рис.

Электромагнитный клапан АБС включается при подаче сигналов от ЭБУ и контролирует давление, воздействующее на колесные цилиндры, таким образом регулируется тормозное усилие.

Схема №33

HINT

  1. Расшифровка кода ошибки No C0226 / 21 предназначен для правого переднего электромагнитного клапана.
  2. Расшифровка кода ошибки No C0236 / 22 предназначен для левого переднего электромагнитного клапана.
  3. Расшифровка кода ошибки No C0246 / 23 предназначен для правого заднего электромагнитного клапана.
  4. Расшифровка кода ошибки No C0256 / 24 предназначен для левого заднего электромагнитного клапана.
Схема №34
  1. Проверить еще раз расшифровка кода ошибки. ПОДГОТОВКА: Очистить DCC (см. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). Выключить выключатель зажигания. ПРОВЕРКА: Включить выключатель зажигания и убедиться, что тот же самый DCS хранится в памяти. НЕТ: Нет проблем ДА: Заменить исполнительный механизм ABS в сборе.

Реле двигателя ABS подает питание на двигатель насоса ABS.В то время, как АБС активирована, ЭБУ включает реле двигателя и управляет двигателем насоса.

Схема №35
Схема №36

HINT

Начать проверку с шага 2 при использовании ручного тестера и начать с шага 1, когда ручной тестер не используется.

Схема №37
  1. Проверить напряжение между клеммами + Bm (23) и масса (2, 24) разъема ABS ECU. ПОДГОТОВКА: Отсоединить разъем АБС ЭБУ. ПРОВЕРКА: Измерить напряжение между контактами 23 и 2 или 24 разъема АБC ЭКУ. ОК: Напряжение от 11 до 14V Ng: Проверить и отремонтируйте жгут и разъем. OK: Переходим к следующему шагу.
  2. Проверить работу реле двигателя АБС. ПОДГОТОВКА: Подключить ручной тестер к DLC3. Включить выключатель зажигания и нажать на главный выключатель ручного тестера. Выбрать режим активно проверка на ручном тестере. ПРОВЕРКА: Проверять звук работы двигателя ABS индивидуально при его эксплуатации с помощью ручного тестора. OK: Может быть слышен звук работы мотора ABS.Н а Ng: Проверить и заменить соединение привода ABC в сборе OK. Если все еще находится в рабочем состоянии.

Это реле подает питание на каждый соленоид АБС. После включения выключателя зажигания, если первоначальная проверка прошла ОК, реле включается.

Схема №38
Схема №39

HINT

Начать проверку с шага 2 при использовании ручного тестера и начать с шага 1, когда ручной тестер не используется.

Схема №40
  1. Проверить напряжение между клеммами + Bs (1) и масса (2, 24) разъема ABS ECU. ПОДГОТОВКА: Отсоединить разъем АБС ЭБУ. ПРОВЕРКА: Измерить напряжение между контактами 1 и 2 или 24 разъема АБC ЭКУ. ОК: Напряжение: от 11 до 14V Ng: Проверить и отремонтируйте жгут и разъем. OK: Переходим к следующему шагу.
  2. Проверить работу электромагнитного реле АБС. ПОДГОТОВКА: Подключить ручной тестер к DLC3. Включить выключатель зажигания и нажать главный выключатель ручного тестера ВКЛ. Выбрать на ручном тестере режим подключения активно проверка, ПРОВЕРИТЬ: Проверить звук срабатывания соленоидного реле ABS при работе с ним с помощью ручного тестера. OK: Должен быть слышен звук срабатывания выходного сигнала электромагнита ABC. Ng: Проверить и заменить тот же код привода.

Это источник питания для ЭБУ, ЦП и исполнительного механизма АБС.

Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
  1. Проверить предохранитель ECU-IG. ПОДГОТОВКА: Снять предохранитель с драйвера J / B. ПРОВЕРКА: Проверить сопротивление. OK: Сопротивление: Ниже 1 Ом Ng: Заменить плавкую вставку. ОК: Переходите к следующему шагу.
  2. Проверить напряжение аккумулятора. ОК: Напряжение от 10 до 14 В Нг: Проверить и отремонтировать систему зарядки (См. " КАК ИСПОЛЬЗОВАТЬ ДИАГНОСТИЧЕСКУЮ КАРТУ И ПРОЦЕДУРУ ОСМОТРА ").OK: Перейти к следующему шагу.
  3. Проверить напряжение источника питания IG. При использовании ручного тестера OK: ПОДГОТОВКА: Подключить ручной тестер к xtagx14. Включить выключатель зажигания и нажать главный переключатель hand-held tester ON. Выбрать режим DATA LIST на ручном тестере. ПРОВЕРКА: Проверить состояние напряжения, выводимое из ЭБУ и отображаемое на ручным тестером. ОК: " Нормальный " отображается, когда не используется ручной тест отключения. DLC3
  4. Проверить сопротивление между клеммами масса (2, 24) разъема ЭБУ АБС и массой кузова. ПРОВЕРКА: Измерить сопротивление между контактами 2 и 24 разъема ЭПУ ABS и землей кузова. ОК: Сопротивление: Ниже 1 Ом Нг: Отремонтируйте или заменить жгут и разъем. OK: Проверить наличие разомкнутой цепи в жгуте и разъеме между ЭБА и предохранителем ЭСУ-ИГ (См. " КАК ИСПОЛЬЗОВАТЬ ДИАГНОСТИЧЕСКУЮ КАРТУ) И ПРОЦЕДУРУ ОСМОТРА.
Схема №46

Отказоустойчивая функция

Если в цепи датчика замедления возникает неисправность, ЭБУ отключает ток на соленоидное реле АБС и запрещает органы управления ABS, а затем тормозная система переходит в нормальное состояние.

HINT

Начать проверку с шага 1 при использовании ручного тестера и начать с шага 2, если ручной тестер не используется.

  1. Проверить выходное значение датчика замедления. ПОДГОТОВКА: Подключить ручной тестер к DLC3. Включить выключатель зажигания и нажать на главный выключатель ручного тестера. Выбрать режим DATA LIST (СПИСОК ДАННЫХ) на ручном тестере. ПРОВЕРКА: Убедиться, что значение замедления датчика замедления, отображаемое на ручным тестером, изменяется при наклоне транспортного средства. OK: значение замедления должно быть изменено. ОК: Проверить и заменить следующий шаг привода ABG.
  2. Проверить датчик замедления (см. " PRE-проверить ").ng: Заменить датчик торможения. OK: Перейдите к следующему шагу.
  3. Проверить обрыв или короткое замыкание в жгуте и разъеме между датчиком замедления и ЭБУ АБС (см. " КАК ПОЛЬЗОВАТЬСЯ ДИАГНОСТИЧЕСКОЙ КАРТОЙ И ПРОЦЕДУРОЙ ПРОВЕРКИ ").ng: Отремонтировать или заменить жгут и разъем. ОК: Проверить и заменить исполнительный механизм ABS в сборе.

Этот датчик обнаруживает замедление автомобиля. Сигнал датчика используется в управлении ABS. Если датчик работает ненормально, включается сигнальная лампа ABC.

Схема №47

Отказоустойчивая функция

Если в цепи датчика замедления возникает неисправность, ЭБУ отключает ток на соленоидное реле АБС и запрещает органы управления ABS, а затем тормозная система переходит в нормальное состояние.

Схема №48
  1. Проверить обрыв и короткое замыкание в жгуте и разъеме между датчиком замедления и ЭБУ АБС (см. " КАК ИСПОЛЬЗОВАТЬ ДИАГНОСТИЧЕСКУЮ КАРТУ И ПРОЦЕДУРУ ПРОВЕРКИ ").ng: Отремонтировать или заменить жгут и разъем. ОК: Перейти к следующему шагу.
  2. Проверить датчик замедления (см. " PRE-проверить ").ng: Заменить датчик торможения. OK: Проверить и заменить исполнительный механизм ABS в сборе.
Схема №49
Схема №50
Схема №51
  1. Проверить работу стоп-сигнала. Убедиться, что стоп-сигнал включается при нажатии на педаль тормоза и выключается при отпускании педали тормоза. Ng: Отремонтируйте цепь стоп-света (см. " ПРОВЕРКА "). OK: Перейдите к следующему шагу. (/toyota/rav4/ii-2003-2006/remont/vneshnie-osvetitelnye-pribory/#sistema-stop-signala)
  2. Проверить напряжение между клеммой STP (10) разъема ABS ECU и землей кузова. ПОДГОТОВКА: Отсоединить разъем ABS. еп. проверить: Измерить напряжение между зажимом 10 разъема АБС ЭКУ и землёй кузова при нажатой педали тормоза. OK: Напряжение: От 10 до 14 В ОК: Проверить и заменить исполнительный механизм ABC в сборе. Ng: Перейдите к следующему шагу.
  3. Проверить на обрыв цепи в жгуте и разъеме между ЭБУ АБС и выключателем стоп-сигнала (см. " КАК ПОЛЬЗОВАТЬСЯ ДИАГНОСТИЧЕСКОЙ КАРТОЙ И ПРОЦЕДУРОЙ ПРОВЕРКИ ").НГ: Отремонтировать или заменить жгут и разъем либо лампочку стоп-сигнала. ОК: Проверить и заменить исполнительный механизм ABS в сборе.
Схема №52
Схема №53
  1. Проверить работу двигателя насоса АБС. ПОДГОТОВКА: Подключить ручной тестер к DLC3. Включить выключатель зажигания и нажать главный выключатель ручного тестера ВКЛ. Выбрать режим активно проверка на ручном тестере. ПРОВЕРКА: Проверить звук работы двигателя насоса ABS при работе с ним с помощью ручного тестора. OK: Должен быть слышен звук работы мотора насосов ABC. Ng: Проверить и заменить блок привода АВС целью устранения следующей проблемы (см. следующую таблицу проверки).
Схема №54
  1. Проверить размер шин. Нг: Заменить шины так, чтобы все 4 шины были одинаковыми по размеру. ОК: Перейти к следующему шагу.
  2. Проверить ротор датчика (см. раздел " ПРОВЕРКА ЦЕПИ ").ng: Заменить ротор сенсора частоты вращения. OK: Перейдите к следующему шагу.
  3. Проверить датчик скорости (см. раздел " ПРОВЕРКА ЦЕПИ ").ng: Заменить датчик частоты вращения. OK: Перейдите к следующему шагу.
  4. Проверить обрыв и короткое замыкание в жгуте и разъеме между датчиком скорости и ЭБУ АБС (см. " КАК ПОЛЬЗОВАТЬСЯ ДИАГНОСТИЧЕСКОЙ КАРТОЙ И ПРОЦЕДУРОЙ ПРОВЕРКИ ").ng: Отремонтировать или заменить жгут и разъем. OK: Проверить и заменить исполнительный механизм ABS в сборе.
Схема №55
Схема №56
Схема №57
  1. Проверить, что соединители ABS ECU надежно подключены к ABS. нет: подключить соединитель к Abs. Да: переходите к следующему шагу.
  2. Есть ли выход расшифровка кода ошибки? Проверить в " PRE-проверить ". ДА: Отремонтируйте цепь, обозначенную выводом кода. НЕТ: Переходите к следующему шагу.
  3. Проверить напряжение между клеммами IG1 (25) и масса (2, 24) разъема ABS ECU. ПОДГОТОВКА: Отсоединить разъем АБС ЭБУ. ПРОВЕРКА: Включить выключатель зажигания. Замерить напряжение между выводами 25 и 2 или 24 разъема АБС- ЭСУ. OK: напряжение: 10 to 14V Ng: Проверить на обрыв и короткое замыкание в жгуте и разъеме между Эcu-IG предохранителя и AB.
  4. Проверить сигнальную лампу ABS. При использовании ручного тестера сигнализации U: ПОДГОТОВКА: открыть ручной тестер к DLC3. Включить выключатель зажигания и нажать 24 на ручном тестере. Выбрать режим активно u проверка на портативном тестерах. ПРОВЕРКА: Убедиться, что сигнальная лампа АБС может быть включена или выключена на комбинированном измерительном приборе с помощью переносного тестера. DLC3

Если ЭБУ обнаружит неисправность, то загорится предупреждающая лампа АБС и будет запрещено управление ABS. В это время ECU записывает расшифровка кода ошибки в память.

Подключить клеммы Tc и Cg DLC3, сделайте мигание сигнальной лампы ABS и выведите сигнал расшифровка кода ошибки.

Схема №58

Устранение неисправностей в соответствии с " ABS предупреждение фонарь поиск неисправностей " для каждого симптома неисправности.

Не загорается сигнальная лампа АБС(1)
Сигнальный огонь АБС остается включенным(2)
(1) Начать проверку с шага 1 при использовании ручного тестера и начать с шага 2, когда ручной тестер не используется. (2) После шага 3 начать проверку с этапа 4, когда используется ручной тестор, и начинать с этапа 5, когда ручным тестером не пользуются.
(1)Начать проверку с шага 1 при использовании ручного тестера и начать с шага 2, когда ручной тестер не используется.
(2)После шага 3 начать проверку с шага 4 при использовании ручного тестера и начинайте с шага 5, когда ручной тестер не используется.

ABS предупреждение фонарь поиск неисправностей

  1. Проверить работу сигнальной лампы АБС. ПОДГОТОВКА: Подключить ручной тестер к DLC3. Включить выключатель зажигания и нажать главный выключатель ручного тестера. Выбрать режим активно проверка на ручном тестере. ПРОВЕРКА: Убедиться, что сигнальная лампа ABS может быть включена и выключена на комбинированном измерительном приборе при помощи ручного тестера. OK: Сигнальная лампочка ABC выключается ОК: Проверить и заменить узел привода ABС помощью Ng: Перейдите к следующему шагу.
  2. Проверить сигнальную лампу ABS. См. поиск и устранение неисправностей комбинированного измерительного прибора в " ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМЫ ". Ng: Заменить колбу или комбинированный измерительный прибор в сборе. OK: Проверить наличие разомкнутой цепи в жгуте и разъеме между предохранителем ECU-IG и сигнальной лампой АБС (см. " КАК ИСПОЛЬЗОВАТЬ ДИАГНОСТИЧЕСКУЮ КАРТУ И ПРОЦЕДУРУ ПРОВЕРКИ "). (/toyota/rav4/ii-2003-2006/remont/upravlenie-kuzovom-i-kabinoi/#elektricheskie-sistemy-kuzova-poisk-i-ustranenie-neispravnostei)
  3. Проверить, что разъем ЭБУ надежно подключен к ABS ECU. НЕТ: Подключить разъем к ЭСУ АБС. ДА: Перейдите к следующему шагу.
  4. Проверить работу сигнальной лампы АБС (см. шаг 1). OK: Проверить и заменить привод ABS в сборе. Ng: Перейти к следующему шагу.
  5. Является ли выход расшифровка кода ошибки? Проверить DTS в " PRE-проверить ". ДА: Восстановить цепь, обозначенную кодовым выходом. НЕТ: Проверить на короткое замыкание в жгуте и разъеме между сигнальной лампой ABS и ЭБУ АБС, а также DLC3 и АУБ (См. " КАК ИСПОЛЬЗОВАТЬ ДИАГНОСТИЧЕСКУЮ КАРТУ И ПРОЦЕДУРУ ПРОВЕРКИ ").

Сигнальная лампа ТОРМОЗ загорается, когда тормозной жидкости недостаточно, EBD неисправен или включен стояночный тормоз.

Схема №59
  1. Проверить цепь переключателя стояночного тормоза (см. " ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ "). Ng: Отремонтируйте или заменить цепь переключателя парковочного тормоза. OK: Переходите к следующему шагу. (/toyota/rav4/ii-2003-2006/remont/upravlenie-kuzovom-i-kabinoi/#elektricheskie-sistemy-kuzova-poisk-i-ustranenie-neispravnostei)
  2. Проверить цепь переключателя предупреждения об уровне тормозной жидкости (см. " ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ "). Ng: Отремонтируйте или заменить цепь переключателя оповещения об уровне фрикционной жидкости. OK: Переходите к следующему шагу. (/toyota/rav4/ii-2003-2006/remont/upravlenie-kuzovom-i-kabinoi/#elektricheskie-sistemy-kuzova-poisk-i-ustranenie-neispravnostei)
  3. Является ли выход расшифровка кода ошибки для ABS? Проверить DTS в " PRE-проверить ". ДА: Восстановить цепь, указанную кодом выхода. НЕТ: Перейдите к следующему шагу.
  4. Проверить сигнальную лампу тормоз. См. поиск и устранение неисправностей комбинированного измерителя в " ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМЫ ". Ng: Отремонтируйте или заменить комбинированный измеритель. ОК: Проверить и заменить узел привода ABS. (/toyota/rav4/ii-2003-2006/remont/upravlenie-kuzovom-i-kabinoi/#elektricheskie-sistemy-kuzova-poisk-i-ustranenie-neispravnostei)

Подключение между клеммами Tc и Cg DLC3 приводит к тому, что ЭБУ отображает расшифровка кода ошибки путем мигания предупредительной лампы ABS.

Схема №60
Схема №61
  1. Проверить напряжение между клеммами Tc и Cg DLC3. ПРОВЕРИТЬ: Включить выключатель зажигания. Измерить напряжение между контактами Tс и Сг DLC3. OK: Напряжение от 10 до 14 В OK. Если предупреждающий световой сигнал ABS не мигает даже после подключения Tc- и cg, то ECU может быть неисправен. Ngp: Переходк следующему шагу.
  2. Проверить обрыв и короткое замыкание в жгуте и разъеме между ЭБУ ABS и DLC3, а также xtigx1 и массой кузова (см. " КАК ИСПОЛЬЗОВАТЬ ДИАГНОСТИЧЕСКУЮ КАРТУ И ПРОЦЕДУРУ ПРОВЕРКИ ").ng: Отремонтировать или заменить жгут и разъем. ОК: Проверить и заменить узел привода АБС. DLC3

Схема проверки датчика обнаруживает отклонения в сигнале датчика скорости, которые не могут быть обнаружены при проверке расшифровка кода ошибки.

Начинается проверка соединительных клемм TS и CG DLC3.

Схема №62
Схема №63
  1. Проверить напряжение между клеммами Ts и Cg DLC3. ПРОВЕРИТЬ: Включить выключатель зажигания. Измерить напряжение между контактами Tc и Цг xтагх1. OK: Напряжение от 10 до 14 В OK. Если сигнальная лампа АБС не мигает даже после подключения ТС и ц Гп, то ЭБУ может быть неисправен. Нж: Перейти к следующему шагу. DLC3
  2. Проверить обрыв и короткое замыкание в жгуте и разъеме между ЭБУ ABS и DLC3, а также xtigx1 и массой кузова (см. " КАК ИСПОЛЬЗОВАТЬ ДИАГНОСТИЧЕСКУЮ КАРТУ И ПРОЦЕДУРУ ПРОВЕРКИ ").ng: Отремонтировать или заменить жгут и разъем. ОК: Проверить и заменить узел привода АБС. DLC3

Примечание
