Навигационная система - диагностика: Прочее Toyota Prius II

Навигационная система 37 иллюстраций ~8 мин чтения

Предосторожность

УВЕДОМЛЕНИЕ ОБ ИНИЦИАЛИЗАЦИИ

При отключении отрицательной (-) клеммы аккумулятора инициализируйте систему управления окном питания после повторного подключения терминала.

УВЕДОМЛЕНИЯ ОБ АКТИВАЦИИ ГИБРИДНОЙ СИСТЕМЫ.

  1. При загорании предупреждающей лампы или отключении и повторном подключении батареи нажатие на выключатель питания может не запустить систему с первой попытки. Если это так, снова нажать выключатель питания.
  2. Когда режим питания выключателя питания изменен на ON (IG), отключить аккумулятор. Если ключ не находится в ключевом слоте во время повторного подключения, может быть выведен расшифровка кода ошибки B2799.
Схема №162
Схема №163
Схема №164
Схема №165
Схема №166
Схема №167
Схема №168
Схема №169
Схема №170
  1. Схема навигационной системы Методы отслеживания местоположения транспортного средства Важно, чтобы навигационная система правильно отслеживала текущее положение транспортного средства и отображала его на карте. Существует 2 способа отслеживания текущего положения транспортного средства: автономный (мертвый расчет) и гироскопическая * (спутниковая) навигация. Оба метода навигации используются в сочетании друг с другом. * GPS (Глобальная система позиционирования) ОПИСАНИЕ РАБОТЫ Описание Операции Определение положения автомобиля Вычисление навигационного ЭБУ вычисляет данные о текущем положении транспортного средства по направлению движения и текущему положению с использованием сигнала отклонения. Затем навигационные данные измерения от блока GPS могут быть сопоставлены с данными о положении и направлении движения автомобиля. Если положение сильно отличается, используется позиция измерения GPS. Коррекция расстояния Сигнал расстояния от датчика скорости транспортного средства включает в себя ошибку, вызванную износом шин и проскальзыванием между шинами и дорожным покрытием. Для этого выполняется корректировка расстояния. ЭБУ навигации автоматически смещает сигнал расстояния, чтобы компенсировать разницу между ним и данными о расстоянии карты. Смещение автоматически обновляется. Датчик скорости транспортного средства Используется для расчета расстояния пробега автомобиля. Навигационная карта GPS (спутниковая навигация) Этот метод определяет абсолютное положение транспортного средства с помощью радиоволны от спутника GPS. * Спутники GPS были запущены Министерством обороны США в военных целях. СПУТНИКИ ИЗМЕРЕНИЕ ОПИСАНИЕ Количество спутников Измерение невозможно 2 или менее Измерение невозможное Местоположение транспортного средства не может быть получено, потому что число спутников является недостаточным. 3-мерное измерение возможно Размерная позиция транспортного средства на основе текущей долготы и широты.
  2. DVD (Digital Versatile дисковые тормоза) player outline (for navigation map) Навигационный ECU использует лазерный захват для считывания цифровых сигналов, записанных на DVD. ПОДСКАЗКА: Не разбирайте какую-либо часть навигационного ЭБУ. Не применять масло к навигационному ЭКУ. Ничего, кроме DVD, не вставляйте в навигационный электронный блок управления. ВНИМАНИЕ: поскольку навигационная система использует невидимый лазерный луч, не смотрите непосредственно на лазерный перехват.
  3. Контуры с несколькими дисплеями Сенсорный переключатель Сенсорные переключатели - это сенсорные (интерактивные) выключатели, управляемые прикосновением к экрану. При нажатии на выключатель внешнее стекло прогибается для контакта с внутренним стеклом в нажатом положении. Таким образом измеряется отношение напряжений и обнаруживается нажатое положение.
  4. AVC-LAN описание Что такое система навигации AVС-ЛАН? AVB-LAN, аббревиатура " Audio Visual Communication Local Area сеть " - это единый стандарт, разработанный производителями в сотрудничестве с Toyota Motor Corporation. Этот стандарт относится к звуковым и визуальным сигналам, а также коммутационным и коммуникационным сигналам. Цель: недавно автомобильные аудиосистемы быстро развивались и функции значительно изменились. Обычная автомобильная аудиосистема интегрирована с мультимедийными интерфейсами. Если навигационная система не оборудована, вместо нее в качестве ведущего блока выступает аудио-головной блок. Если оборудован радио и навигационный узел, то он является ведущим блоком. Радиоприемный узел обеспечивает сопротивление для обеспечения возможности связи. Автомобильная аудиосистема со схемой AVC-LAN имеет функцию диагностики. Каждый компонент имеет указанный номер (3 цифры), называемый физическим адресом. Каждая функция имеет номер (2 цифр), названный логическим адресом.
  5. Схема системы связи Компоненты навигационной системы связываются друг с другом через AVC-LAN. Узел радиоприемника имеет достаточное сопротивление (от 60 до 80 Ом), необходимое для передачи связи. Это важно для связи. Если короткое замыкание или обрыв в цепи AVC- LAN происходит, связь прерывается и аудиосистема перестает функционировать.
  6. Структура функции диагностики Навигационная система имеет функцию диагностики (результат отображается на главном блоке). 3-значный шестнадцатеричный код компонента (физический адрес) выделяется каждому компоненту в AVC-LAN. С помощью этого кода компонент в функции диагностики может быть отображен.
  7. Bluetooth outline BLUETOOTH - это новая технология беспроводного соединения, использующая полосу частот 2,4 ГГ ц. Это дает возможность подключать сотовый телефон (BLUETOOTH-совместимый телефон * 1) к мультидисплею (встроена система BLUETOOTH) и использовать функцию громкой связи с сотовым телефоном в кармане или сумке. В результате нет необходимости использовать разъем для сотового телефона. * 1: некоторые версии BLUETOOTH -способных сотовых телефонов могут не функционировать. ПОДСКАЗКА: производительность связи BLUETOOTH может варьироваться в зависимости от помех или условий радиообмена.

Режим проверки дисплея (проверка цветовой шкалы)

HINT

  1. В этом режиме проверяется цветное отображение на мультидисплее.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №171
Схема №172
Схема №173
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " дисплей проверить " на экране " Диагностика MENU ".
  3. Выбрать " Color Bar проверить " (проверка цветовой шкалы) на экране проверки дисплея.
  4. Выбрать цветовую полосу на экране " Color Bar проверить Mode ". ПОДСКАЗКА: Весь экран превращается в выбранный цвет или полоску. Прикосновение к дисплею вернётся к экрану " Цветовая полоса проверки ".

Режим проверки дисплея (проверка сенсорного переключателя)

HINT

  1. В этом режиме проверяется состояние работы сенсорного переключателя на мультидисплее.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №174
Схема №175
Схема №176
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " дисплей проверить " на экране " Диагностика MENU ".
  3. Выбрать " Touch выключатель проверить " (проверка сенсорного переключателя) на экране проверки дисплея.
  4. Коснитесь дисплея в любом месте открытой области, чтобы выполнить проверку при отображении экрана " Touch выключатель проверить ". ПОДСКАЗКА: Там, где прикасаются к дисплею, отображается метка " + ". Отметка " + ' остается на дисплее даже после удаления пальца.

Режим проверки дисплея (проверка переключателя пульта)

HINT

  1. В этом режиме проверяется реакция на срабатывание панельного переключателя на дисплее с несколькими дисплеями.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №177
Схема №178
Схема №179

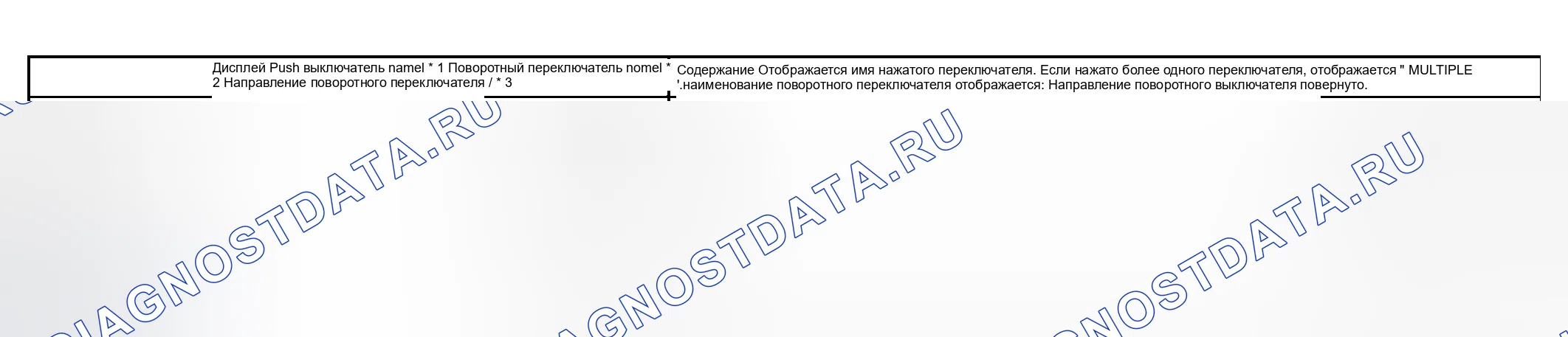

Схема №180
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " дисплей проверить " на экране " Диагностика Menu ".
  3. Выбрать " Панель выключатель проверить " (проверка переключения панели) на экране проверки дисплея.
  4. Работа с каждым выключателем и проверка правильности отображения имени и состояния выключателя ПОДСКАЗКА: Нажатие на 3 секунды переключателя " ДИСПЛЕЙ " приведет к выходу из режима диагностики.

Режим проверки дисплея (проверка сигнала транспортного средства)

HINT

  1. В этом режиме проверяется состояние сигнала транспортного средства, поступающего на мультидисплей.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №181
Схема №182
Схема №183
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " дисплей проверить " на экране " Диагностика MENU ".
  3. Выбрать " Vehicle сигнал проверить " (проверка сигнала транспортного средства) на экране проверки дисплея.
  4. Когда отображается экран " Vehicle сигнал проверить Mode ", проверить все состояния сигнала транспортного средства. ПОДСКАЗКА: отображаются только состояния с входными сигналами. Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (GPS информация)

HINT

  1. В этом режиме отображается спутниковая информация GPS.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №184
Схема №185
Схема №186
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " GPS Information " на экране " Navigation проверить ".
  4. Когда отображается информация GPS, проверить условия GPS. ПОДСКАЗКА: этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (датчики тс)

HINT

  1. В этом режиме проверяется состояние сигнала транспортного средства на ЭБУ навигации.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №187
Схема №188
Схема №189
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " Vehicle Sensors " на экране " Navigation проверить ".
  4. Проверить все сигналы и датчики, когда отображается сигнальная информация транспортного средства. ПОДСКАЗКА: Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (NAVI COLOR BAR проверить)

HINT

  1. В этом режиме проверяется цветное отображение на ЭБУ навигации.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №190
Схема №191
Схема №192
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " Color Bar проверить " на экране " Navigation проверить. "
  4. Проверить каждый цвет цветовой панели, когда отображается экран " NAVI Color Bar проверить ". ПОДСКАЗКА: Цвета не будут отображаться во весь экран, как в режиме проверки дисплея.

Режим навигационного контроля (информация о деталях)

HINT

  1. В этом режиме отображается информация о продукте на навигационных системах и дисках.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №193
Схема №194
Схема №195
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать " Navigation проверить " на экране " Диагностика MENU ".
  3. Выбрать " Parts Information " на экране " Navigation проверить ".
  4. Проверить навигационную и дисковую информацию при отображении экрана " Parts Information ".ПОКАЗ РЕЖИМА ПРОВЕРКИ НАВИГАЦИИ (ИНФОРМАЦИЯ О ДЕТАЛЯХ) Отображение содержимого дисплея Навигация Производитель / * 1 Навигация Наименование производителя ЭБУ. Версия навигации / * 2 Версия навигационного ЭСУ отображается. Производитель диска / * 3 Производитель картографического диска Отображает версию диска (* 4 Map дисковые тормоза version).

Режим навигационного контроля (проверка микрофона)

HINT

  1. Микрофон проверяется в режиме " Проверка навигации (проверка микрофона) ".
  2. Иллюстрации могут отличаться от фактического транспортного средства в зависимости от технических характеристик автомобиля.
Схема №196
Схема №197
Схема №198
  1. Запустить режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182902-S29309275352005081100000)
  2. Выбрать пункт " Navigation проверить " (проверка навигации) в меню Диагностика MENU.
  3. Выбрать " Microphone проверить " (Проверка микрофона) в меню " Navigation проверить. "
  4. Выполнить проверку микрофона, следуя указаниям на экране " Проверка микрофона ".
