Система связи с банками - диагностика: Диагностика Toyota Highlander I рестайлинг

Средства связи 78 иллюстраций ~15 мин чтения

Как приступить к поиску и устранению неисправностей

ПримечаниеКогда выдаются сигналы, отличные от сигналов U0073 / 94, xtigx1 / 62, U0124 / 95, xтагx3 / 63, проверить и устраните проблемные области, указанные в сигналах коды неисправностей. U0123 U0126

  1. ПРОВЕРИТЬ ЛИНИЮ шина CAN (СМ. " ПРОВЕРКА ЛИНИИ ШИНЫ CAN ") (ref-226403-S18845504832006032800000)
  2. ПРОВЕРКА И ОЧИСТКА коды неисправностей ПОДСКАЗКА: При проверке коды неисправностей для блока управления ECU перейдите к странице 05-765
  3. ПРОВЕРИТЬ КОМБИНИРОВАННУЮ ТАБЛИЦУ расшифровка кода ошибки (СМ. " ДИАГНОСТИЧЕСКУЮ КАРТУ КОДОВ НЕИСПРАВНОСТЕЙ ") (ref-226403-S23891224812006032800000)
  4. ПРОВЕРКА ЦЕПИ
  5. ВЫЯВЛЕНИЕ ПРОБЛЕМЫ
  6. РЕМОНТ ИЛИ ЗАМЕНА
  7. ПОДТВЕРЖДЕНИЕ ОКОНЧАНИЯ ИСПЫТАНИЯ
Схема №74
Схема №75
Схема №76
Схема №77
Схема №78
Схема №79
Схема №80
Схема №81
Схема №82
  1. DLC3 Проверка xdagx1. Выключить выключатель зажигания. Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ КЛЕММЫ Проверить элемент Условие Указанное значение D3-6 (CANH) - Dз - 14 (CHANNEL) Сопротивление Sw ВЫКЛ от 54 до 69 Ом D3- 6 (CAN) -д3-16 (BAT) Устойчивость при зажигании DLC3
  2. СКИД КОНТРОЛЬ ЭБУ Проверить блок управления зажиганием ECU. Выключить выключатель зажигания x2. Отсоединить разъем (S27) от блока управления розжигом Eku.и змерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: ПРОВЕРКА ЗАДАННОГО СОСТОЯНИЯ Клеммы Проверить состояние Указано значение 11 (CANH) - 25 (Canl) Сопротивление Sw выкл. 108 до 132 Ом 11 (CAN 1) S27 GND1 GND1 S27 Стандарт: RESISTANCE проверить SPECIFIED CONDITION Клеммы розжига 32 Цветовая проверка позиции Условие Заданное значение S27-11 (CANH) - хтагс10-25 (KOHL) B - W Сопротивление РОЗЖИГА Sw от 108 до 132 Ом хтаgx2-11 / CANН - хт 3-32 (хтанг4) В - В7 Сопротивление поджига выключено более 3 S27 S27 S27 GND1 S27 S27 GND1 S27 S27 S27 S27
  3. ДАТЧИК РУЛЕВОГО УПРАВЛЕНИЯ Проверить датчик рулевого управления. Отключить датчик зажигания 2 (S14) больше, чем разъем датчика рулевого колеса. Измерить сопротивление в соответствии со значением (-ами) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАНО УСЛОВИЕ Клеммы проверки цвета проводки Состояние указано значение 10 (CANH) - 9 (КАНЛ) B-W Сопротивление зажигания Sw от 108 до 132 Ом 10 (КАН) - 2 (ESS) S14 S14 Стандарт: RESISTANCE проверить SPECIFIED CONDITION 9 ЗАЖИМ Xtw Color проверить item Условие Заданное значение S14-10 (CANH) - xтагх1-9 (KOHL) Y - W CANM Сопротивление РОЗЖИГА Sо От 108 до 132 Ом xtагх2-10 S14 S14 S14 S14 S14 S14 S14 S14 S14
  4. YAW RATE датчик 16 Проверить датчик частоты вращения зажигания боковой разъем (Y1). Отключить выключатель зажигания. Отсоединить разъем (Y) от датчика скорости рыскания 54. Измерить сопротивление в соответствии со значением (ами) в таблице ниже. Стандарт: ПРОВЕРКА ЗАДАННОГО СОСТОЯНИЯ Клеммы для проводки Цвет Проверить состояние Указано значение Yi-3 (CANH) - Yl-2 (CAN) B - 69
  5. СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ (J16) Проверить соединительный разъем. Выключить выключатель зажигания, отсоединить соединитель от соединительного разъема и проверить соединительный разъем между нижеприведенными клеммами на соединительном разъеме.
Схема №83
Схема №84
  1. Коды неисправностей (DTC) (расшифровка кода ошибки) COMBINATION TABLE примечание: Выполнить " проверить CAN BUSE LINE " (см. раздел " Проверка линий шины CAN "), чтобы убедиться в том, что нет отключения на страницах главной шины и нет короткого замыкания на + B или замыкание на массу в шинах CAN. Затем выполнить поиск неисправностей согласно таблице комбинаций расшифровка кода ошибки. Подтвердите режим неисправности в соответствии с комбинацией выходных сигналов коды неисправностей. HINT: xtag0 / 94, xtag3 / 62 U0073 U0123 U0124 U0126 (ref-226403-S18845504832006032800000)

Описание цепи

При выводе любого расшифровка кода ошибки для связи CAN сначала измерить сопротивление между клеммами DLC3, чтобы определить область неисправности.

Схема №85
Схема №86
Схема №87
Схема №88
Схема №89
Схема №90
  1. Проверить шина CAN LINE (MAIN ШИНA LINE FOR DISCONNECTION, BIO LINES FOR короткое замыкание CIRC) Можно включить выключатель зажигания в положение замок. Измерить сопротивление согласно значению (значениям) в таблице ниже Стандарт: RESISTANCE проверить SPECIFED CONDITION TESTER CONNECTION Условие указанного значения D3-6 (CANH) - d3-14 (canl) выключение зажигания Sw 4 до 69 (ref-226403-S08930982962006032800000)(ref-226403-S36450793802006032800000)
  2. Проверить шина CAN LINE (CAN-H) FOR короткое замыкание TO + B Измерить сопротивление в соответствии со значением (значениями), приведенным ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Specified value D3-6 (CANH - Дз-16 (БАТ) Зажигание Sw OFF 1 Mohm or more Ng: ПРОВЕРИТЬ ШИНУ ЛИНИЯ (МОЖЕТ на КОРОТКОЕ ДЛЯ + Б СМ.) (ref-226403-S07268406882006032800000)
  3. Проверить шина CAN LINE (CAN-L) FOR короткое замыкание TO + B Измерить сопротивление в соответствии со значением (значениями), приведенным ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Условие Specified value D3-14 (CANL - Дз-16 (БАТ) Зажигание Sw OFF 1 Mohm или более Ng: ПРОВЕРКА МОЖЕТ ЛИНИИ ШИНЫ НА ДЛЯ КОРОТКОЕ СМ. (ref-226403-S05952999132006032800000)
  4. Проверить шина CAN LINE (CAN-H) FOR короткое замыкание TO масса Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Specified value D3-4 (Cg) - Dз-6 (CANN) Igsw OFF 3 kohm or more: проверить может ПРОВЕРИТЬ ШИНУ ЛИНИИ ШИНЫ НА (МОЖЕТ-Ч) ДЛЯ КОРОТКОГО см. (ref-226403-S27841912892006032800000)
  5. Проверить шина CAN LINE (CAN-L) PROCEED поиск неисправностей TO масса Measure the resistance according to the value (s) in the table below. Standard: RESISTANCE проверить SPECIFIED CONDITION TESTER CONNECTION ОГОВОРЕННОЕ СОСТОЯНИЕ УКАЗАННОЕ ЗНАЧЕНИЕ Д3-4 (Цг) - Дз 3-14 (КАН) зажигание Sш ОТКНЕ 3 КОМ или более N: ПРОВЕРИТЬ МОЖЕТ ШЛИНИЮ ШИНЫ на КОРОТКОЕ см. см. (ref-226403-S16296214152006032800000)(ref-226403-S26516614712006032800000)
Схема №91
Схема №92
Схема №93
  1. Проверить жгут проводов (IG1, ESS) Повернуть разъем зажигания в положение замок. Отсоединить соединитель (хтагх1) от датчика рулевого управления. Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАНО СОСТОЯНИЕ Подключение тестера Условие Указанное значение хтегх2-2 (ESS) - Корпус Масса Всегда ниже 1 Ом Подключить соединение измерения к датчику напряжения рулевого привода. S14 S14 S14 S14 IG1 (ref-226422-S31399460642006032900000)
Схема №94
Схема №95
Схема №96
Схема №97
  1. Проверить шина CAN LINE FOR DISCONNECTION (YOK RATE датчик SUB BUSE LINE) Повернуть переключатель зажигания в положение замок. Отсоединить разъем (Я1) от датчика скорости рыскания. Измерить сопротивление согласно значению (значениям) в таблице ниже Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ УСЛОВИЕ Подключение тестера Условие Может быть задано значение Y1-2 (CANL) - Yl-3 (CANH) 69 Заменить
  2. Проверить жгут проводов (IG, масса) Измерить сопротивление в соответствии со значением (ами) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ Подключение тестера Условие Указанное значение Y1-1 (GNG) - Масса корпуса Всегда ниже 1ом Измеряйте напряжение согласно значению (ям) в нижеприведенной таблице. Стандартное: напряжение проверить SPECIFIED CONDITION Условие Ремонт y1-5 (ig) - корпус См. (ref-226422-S08206190842006032900000)

Линия главной шины CAN и линия подшины DLC3 могут быть разъединены, когда сопротивление между выводами 6 (CAN) и 14 (CAN1) DLC3 превышает 69 Ом.

Схема №98
Схема №99
Схема №100
Схема №101
Схема №102
  1. Проверить DLC3 Переход к переключателю зажигания в положение замок. Измерить сопротивление согласно значению (значениям) в таблице ниже. Результат: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ ТЕСТЕР Замена состояния неисправности Указано значение Результат D3-6 (CANH) - Dз-14 (КАНЛ) Зажигание Sw OFF от 108 до 132 Ом A Дз-6 DLC3 DLC3
  2. READ Выход расшифровка кода ошибки Считывание выходных диагностических кодов. Стандарт: ВЫХОДНЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ CHART U0073 / 94, U0123 / 62, U0124 / 95 и xta G3 / 63 выводятся одновременно. A Выводится только U0126 / 63 ПРИМЕЧАНИЕ: Диагностические коды, отличные от диагностических кодов системы связи CAN (xtage x5 / 94; xtagen x6 / 62; Xtag7 / 95; xgo xx x8) можно одновременно с шагом от А: со следующим шагом от A: 4 до А может быть На: A (A). U0126 U0073 U0123 U0124 U0126
  3. Проверить CAN замена MAIN шина LINE FOR DISCONNOK (SKID управление ECU - JUNTION разъём) Отсоединить разъем (S27) от блока управления блоком ECU.И змерьте сопротивление в соответствии со значением (значениями), приведенным ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ Подключение тестера Условие Заданное значение хтагх1-11 (CANH) - Хтаг2-25 (CNL) заменить на зажигание SOОХ2W S27 S27 (ref-226422-S38712840452006032900000)
  4. Проверить MAIN шина LINE FOR DISCONNECTIONS (рулевое управление датчик - JUNTION разъём) Повернуть переключатель зажигания в положение замок. Отсоединить разъем (S14) от датчика рулевого управления. Измерить сопротивление согласно значению (значениям), приведенному в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ Подключение тестера Условие Указанное значение хтагс1-10 (CANH) - Хтаг2-9 (CAN L) Заменить зажигание 108 См S14 S14 (ref-226422-S31399460642006032900000)

Линии шины CAN считаются закороченными, когда сопротивление между клеммами 6 (CAN) и 14 (CAN0) DLC3 ниже 54 Ом.

Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
Схема №111
  1. ПРОВЕРИТЬ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (DLC3 SUB шина LINE) Повернуть выключатель зажигания в положение замок. Отсоединить разъем жгута проводов (хтагx1) от соединительного разъема. Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ Подключение тестера Условие Указанное значение D3-6 (CANH) - Dз-14 (КАНЛ) Шрозжиг Sw замены следующего шага MO1 или более J16 DLC3
  2. Проверить шина CAN LINES FOR короткое замыкание (SKID управление ECU - JUNCTION LINE) Отсоединить соединитель (S27) от блока управления ECU.П римерить сопротивление в соответствии со значением (ями), приведенным ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ УСЛОВИЕ Подключение тестера Условие Указанное значение хтагх1-11 (CANH) - хтегх2-25 (КАНL) Разъем зажигания может быть выключен. S27 S27
  3. Проверить SKID управление ECU с ACTUATOR (CANH - CAN) Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ Подключение тестера Условие Заданное значение 11 (КАНН) - 25 (КАН) Зажигание Sw OFF от 108 до 132 Ом Ng: ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ С ПРИВОДОМ (СМ. " ЗАМЕНА ") OK: Перейти к следующему шагу (ref-226422-S38712840452006032900000)
  4. Проверить шина CAN LINES FOR короткое замыкание (рулевое управление датчик - JUNCTION разъём) Отсоединить разъем (S14) от датчика рулевого управления. Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ Подключение тестера Условие Указанное значение S14-10 (CANH) - хтагшина зажигания может быть отключена при отключении разъема 1 Mohm или более HIT Проверить: провод. S14
  5. Проверить рулевое управление датчик (CANH - CAN) Измерить сопротивление в соответствии со значением (значениями), приведенным ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Условие Specified value 10 (КАНН) - 9 (КАН) Зажигание Sw OFF 108 to 132 Ом Ng: ЗАМЕНИТЬ ДАТЧИК рулевого управления (СМ. " ДАТЧИК ") OK: перейти к следующему шагу (ref-226422-S31399460642006032900000)
  6. Проверить шина CAN LINES FOR короткое замыкание (YOK RATE датчик SUB BUM LINE) Отсоединить разъем (У1) от датчика скорости рыскания, измерить сопротивление в соответствии со значением (ями) в таблице ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Заданное значение Y1-3 (CANH) - Yl-2 (can igation Sw off off 1 Mom) или более HART Проверить. (ref-226422-S08206190842006032900000)

Предполагается короткое замыкание на + B в линии шины CAN, когда имеется непрерывность между терминалами 16 (BAT) и 6 (CAN) DLC3.

Схема №112
Схема №113
Схема №114
Схема №115
Схема №116
Схема №117
Схема №118
Схема №119
Схема №120
Схема №121
  1. ПРОВЕРКА ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ В + B (DLC3 SUB шина LINE, CAN-H) Отсоединить разъем жгута проводов (J16) от соединительного разъема. Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ Подключение тестера Условие Указанное значение D3-6 (CANH] - Y2-16 (BAT) Шина зажигания Sw можно заменить на мом1 или более DLC3
  2. ПОДСОЕДИНЕНИЕ СОЕДИНИТЕЛЕЙ Повторно присоедините соединители жгута проводов (J16) к соединительному разъему.
  3. Проверить шина CAN LINE FOR короткое замыкание TO + B (SKID управление ECU, CAN-H) Отсоединить разъем (S27) от блока управления ECU.И змерьте сопротивление согласно значению (значениям) в таблице ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Specified value D3-6 (CANH - D) - d3-16 (BAT) Управление зажиганием S. (ref-226422-S38712840452006032900000)
  4. Проверить шина CAN LINE FOR короткое замыкание TO + B (рулевое управление датчик, CAN-H) Переподключить разъем (S27) к блоку управления рулевым управлением ECU. Отсоединить соединитель (S14) от датчика рулевого управления. Измерить сопротивление в соответствии со значением (значениями) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ УСЛОВИЕ Подключение тестера Условие Указанное значение D3-6 (CANX) - Заменить D1-16 (см. (ref-226422-S31399460642006032900000)
  5. Проверить шина CAN LINE FOR короткое замыкание TO + B (YAW RATE датчик, CAN-H) Reconnect the разъём (S14) to the рулевое управление датчик. Disconnose the разъём (Y 1) from the yaw rate Sate. Measure the resistance according to the value (s) IN SPECIFED CONDITION Условие подключения тестера: указанное значение D3-6 (CANH - заменить) - 16 (далее шаг зажигания ВАТ) (ref-226422-S08206190842006032900000)
  6. Проверить шина CAN LINE FOR короткое замыкание TO + B (SKID управление ECU - JUNCTION разъём, CAN-H) Reconnect the разъём (Y1) to the yaw rate датчик. Отсоединить разъем жгута проводов (J16) от соединительного разъема. Отключить соединитель (S27) от блока управления скольжением. Измерить сопротивление в соответствии со значением (ями), указанным в таблице ниже. Стандарт: проверка СОПРОТИВЛЕНИЯ указано СОСТОЯНИЕ AG2 S27 S27
  7. Проверить шина CAN RATE FOR короткое замыкание TO + B (РУЛЕВАЯ ШИНА СЕНСОР - СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ, CAN-H) Можно отсоединить соединитель (S14) от датчика рулевого управления. Измерить сопротивление согласно значениям в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ Подключение тестера Условие Указанное значение S14-10 (CANH (ДАТЧИК РУЛЯ) - xtag 2-3 (BAT провод зажигания) Sw подключен к разъему 1 Mohm или более. S14

Предполагается короткое замыкание на + B в линии шины CAN, когда имеется непрерывность между терминалами 16 (BAT) и 14 (CAN) DLC3.

Схема №122
Схема №123
Схема №124
Схема №125
Схема №126
Схема №127
Схема №128
Схема №129
Схема №130
Схема №131
  1. ПРОВЕРКА ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ В + B (DLC3 SUB шина LINE, CAN-L) Отсоединить разъем жгута проводов (J16) от соединительного разъема. Измерить сопротивление согласно значению (ям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ Подключение тестера Условие Указанное значение D3-14 (CANL] - D2-16 (BAT) Шина зажигания Sw может выйти из строя или выполнить ремонт по шине M1 DLC3
  2. ПОДСОЕДИНЕНИЕ СОЕДИНИТЕЛЕЙ Повторно присоедините соединитель жгута проводов (J16) к соединительному разъему.
  3. Проверить шина CAN LINE FOR короткое замыкание TO + B (SKID управление ECU, CAN-L) Отсоединить разъем (S27) от блока управления БУД. Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Specified value D3-14 (CANL - D) -3-16 (BAT) управление зажиганием Sw go off step 1 (ref-226422-S38712840452006032900000)
  4. Проверить шина CAN LINE FOR короткое замыкание TO + B (рулевое управление датчик, CAN-L) Переподключите разъем (S27) рулевого управления к ЭБУ управления скольжением. Отсоединить соединитель (S14) от датчика рулевого механизма. Измерить сопротивление в соответствии со значением (значениями) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ УСЛОВИЕ Подключение тестера Состояние указанного значения D3-14 (КАНЛ) - Заменить D1-16 (см. (ref-226422-S31399460642006032900000)
  5. Проверить шина CAN LINE FOR короткое замыкание TO + B (YAW RATE датчик, CAN-L) Повторно подключить разъем (S14) к датчику рулевого управления. Отсоединить разъем (У1) от датчика скорости рыскания. Измерить сопротивление в соответствии со значением (значениями) в таблице ниже. ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ ТЕСТЕР Условие подключения Заданное значение D3-14 (CANAW) - D3- 16 (ВАТ шаг зажигания: см. (ref-226422-S08206190842006032900000)
  6. Проверить шина CAN LINE FOR короткое замыкание TO + B (SKID управление ECU - JUNCTION разъём, CAN-L) Reconnect the разъём (Y1) to the yaw rate датчик. Отсоединить разъем жгута проводов (J16) от соединительного разъема. Отключить соединитель (S27) от блока управления скольжением. Измерить сопротивление в соответствии со значением (ями), указанным в таблице ниже. Стандарт: проверка СОПРОТИВЛЕНИЯ УКАЗАНО СОСТОЯНИЕ AG2 S27 S27
  7. Проверить шина CAN RATE FOR короткое замыкание TO + B (рулевое управление датчик - соединительный разъем шины, CAN-L) Можно отсоединить соединитель (S14) от датчика рулевого управления. Измерить сопротивление в соответствии со значением (значениями) в таблице ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Указанное значение S14-9 (CANL -x2-3 (BAT) - разъем зажигания Sw может быть выключен или больше S14

Короткое замыкание на масса подозревается в линии шины CAN, когда существует непрерывность между терминалами 4 (Cg) и 6 (CAN) DLC3.

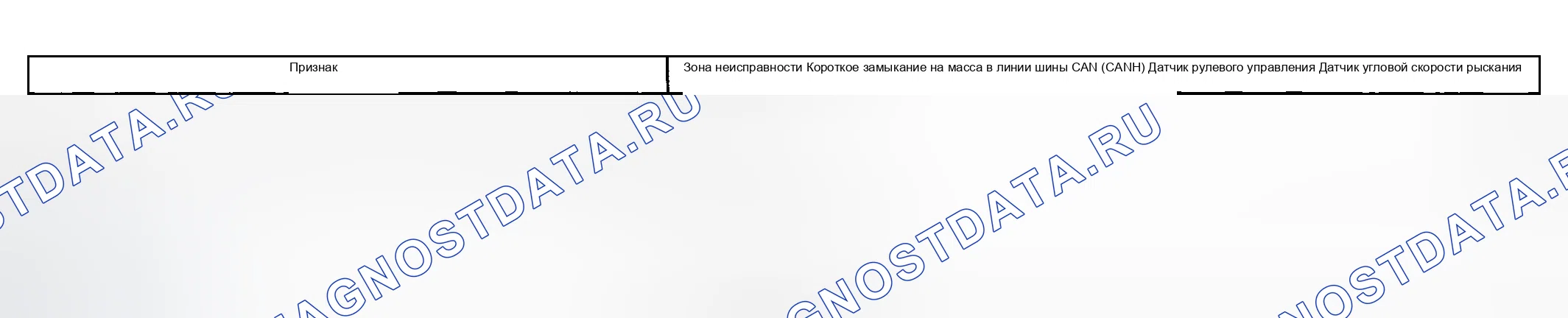

Схема №132
Схема №133
Схема №134
Схема №135
Схема №136
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
  1. ПРОВЕРИТЬ ЛИНИЮ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ В масса (DLC3 SUB шина LINE, CAN-H) Отсоединить разъем жгута проводов (J16) от соединительного разъема. Измерить сопротивление согласно значению (ям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ Подключение тестера Условие Может быть указано значение D3-4 (Cg) - Dз-6 (CANН) Ремонт Xso1 ступени Сw или замены S DLC3
  2. ПОДСОЕДИНЕНИЕ СОЕДИНИТЕЛЕЙ Повторно присоедините соединитель жгута проводов (J16) к соединительному разъему.
  3. Проверить шина CAN LINE FOR короткое замыкание TO масса (SKID управление ECU, CAN-H) Отключить разъем (S27) от блока управления ECU.И змерить сопротивление согласно значению (значениям) в таблице ниже. (ref-226422-S38712840452006032900000)
  4. ПРОВЕРИТЬ ЛИНИЮ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ В масса (ДАТЧИК РУЛЕВОГО УПРАВЛЕНИЯ, CAN-H) Повторно подсоединить соединитель (S27) к блоку ECU управления подруливающим устройством. Отсоединить разъем (S14) от датчика рулевого управления. Измерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ Тестер Условие соединения Указанное значение D3-4 (Cg) - Заменить D2-6 (см. (ref-226422-S31399460642006032900000)
  5. Проверить шина CAN LINE FOR короткое замыкание TO масса (YAW RATE датчик, CAN-H) Reconnect the разъём (S14) to the рулевое управление датчик. Disconne the connection (Y 1) from the yaw rate senser. Measure the resistance accoring the value (s) IN SPECIFED ITION CONDITION 3-4 (Cg) - Заменить 3-6 (см. (ref-226422-S08206190842006032900000)
  6. Проверить шина CAN LINE FOR короткое замыкание TO масса (SKID управление ECU - JUNCTION разъём, CAN-H) Повторное подключение разъема (Y1) к датчику скорости рыскания. Отсоединить разъем жгута проводов (J16).отключить разъем (S27) от блока управления скольжением. Измерить сопротивление согласно значению (s) в таблице ниже Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ указанного СОСТОЯНИЯ S27 S27 GND1
  7. Проверить шина CAN LINE FOR короткое замыкание TO масса (рулевое управление датчик - JUNCTION разъём, CAN-H) Можно отсоединить соединитель (S14) от датчика рулевого управления. Измерить сопротивление в соответствии со значением (значениями) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ Подключение тестера Указанное значение хтагс1-2 (ESS) - хтегсо2-10 (CANH =) соединение зажигания может быть отключено. S14 S14

Короткое замыкание на масса подозревается в линии шины CAN, когда имеется непрерывность между терминалами 4 (Cg) и 14 (CAN) DLC3.

Схема №142
Схема №143
Схема №144
Схема №145
Схема №146
Схема №147
Схема №148
Схема №149
Схема №150
Схема №151
  1. ПРОВЕРИТЬ ЛИНИЮ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ В масса (DLC3 SUB шина LINE, CAN-L) Отсоединить разъем жгута проводов (J16) от соединительного разъема. Измерить сопротивление согласно значению (ям) в таблице ниже. Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАННОЕ СОСТОЯНИЕ Подключение тестера Условие может быть указано значение D3-4 (Cg) - D3- 14 (CANL] Линия зажигания Заменить Sw 1 DLC3
  2. ПОДСОЕДИНЕНИЕ СОЕДИНИТЕЛЕЙ Повторно присоедините соединитель жгута проводов (J16) к соединительному разъему.
  3. Проверить шина CAN LINE FOR короткое замыкание TO масса (SKID управление ECU, CAN-L) Отсоединить разъем (S27) от блока управления ECU.И змерить сопротивление согласно значению (значениям) в таблице ниже. Стандарт: RESISTANCE проверить SPECIFIED CONDITION Tester connection Condition Specified value D3-4 (Cg) - D3- 14 (КАНЛ) Перейти Управление на следующий шаг S3 или Заменить (ref-226422-S38712840452006032900000)
  4. ПРОВЕРИТЬ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ К ДАТЧИКУ ЗАЗЕМЛЕНИЯ (ДАТЧИК РУЛЕВОГО УПРАВЛЕНИЯ, CAN-L) Повторно подсоединить разъем (S27) к блоку ECU управления подруливающим устройством ".отключить соединитель (S14) от датчика рулевого управления. Измерить сопротивление в соответствии со значением (значениями) в таблице ниже Стандарт: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЗАДАННОЕ СОСТОЯНИЕ Тестер Условие подключения Указанное значение D3-4 (Cg) - Заменить D2-14 (см. (ref-226422-S31399460642006032900000)
  5. Проверить шина CAN LINE FOR короткое замыкание TO масса (YAW RATE датчик, CAN-L) Reconnect the разъём (S14) to the рулевое управление датчик. Discrete the connection (y1) from the YAWH rate sensory. Measure the resistance according с the value (s) IN SPECIFED ITION COND3-4 (Cg) - заменить next step see S. (ref-226422-S08206190842006032900000)
  6. Проверить шина CAN LINE FOR короткое замыкание TO масса (SKID управление ECU - JUNCTION разъём, CAN-L) Reconnect the разъём (Y1) to the yaw rate датчик. Отсоединить разъем жгута проводов (J16).отключить соединитель (S27) от блока управления скольжением. Измерить сопротивление согласно значению (ам) в таблице ниже Стандарт: ПРОВЕРКА СОСТОЯНИЯ СОПРОТИВЛЕНИЯ S27 S27 GND1
  7. Проверить шина CAN LINE FOR короткое замыкание TO масса (рулевое управление датчик - JUNCTION LINЕ разъём, CAN-L) Можно отсоединить разъем (S14) от датчика рулевого управления. Измерить сопротивление согласно значению (значениям) в таблице ниже Стандарт: RESISTANCE проверить SPECIFED CONDITION CONNECTION Указанное значение хтагх1-2 (ESS) - РАЗЪЕДИНИТЕЛЬ ИТЕЛЬНОЙ ЛИНИИ ШИНЫ может быть подключен к разъему, А их заменить еще 1. S14 S14
