Автоматические системы кондиционирования воздуха: Прочее Suzuki Aerio I

Автоматическая система кондиционирования 46 иллюстраций ~3 мин чтения

Предупреждение системы кондиционирования воздуха

Обратитесь к разделу " ПРЕДУПРЕЖДЕНИЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ". (ref-168902-S38717431222004112200000)

Меры предосторожности при зарядке

См. раздел " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАРЯДКЕ ". (ref-168902-S13418556212004112200000)

Меры предосторожности при обслуживании системы кондиционирования воздуха

См. раздел " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ". (ref-168902-S39229213062004112200000)

Конструкция типа хладагента

См. раздел " КОНСТРУКЦИЯ ТИПА ХЛАДАГЕНТА ". (ref-168902-S34252965452004112200000)

Описание системы переохлаждения

Обратитесь к разделу " ОПИСАНИЕ СИСТЕМЫ SUB-COOL ". (ref-168902-S16521809582004112200000)

Описание бортовой диагностической системы

Когда модуль управления ОВКВ обнаруживает любую неисправность в работе системы кондиционирования воздуха или во время поворота выключателя зажигания во включенное положение, индикаторная лампа (1) переключателя A / C мигает и выключается на 1 минуту.

Датчик температуры наружного воздуха
Датчик температуры внутреннего воздуха
Датчик солнечной нагрузки
Датчик температуры испарителя ВС
Датчик температуры воды
Привод регулировки температуры
Привод управления воздушным потоком
Селектор температуры модуля управления ОВКВ
Селектор скорости вентилятора модуля управления ОВКВ
Селектор расхода воздуха модуля управления ОВКВ

Расшифровка кода ошибки можно проверить одним из следующих способов.

Расшифровка кода ошибки можно проверить с помощью сканирующего устройства SUZUKI (3), подключенного к соединителю канала передачи данных (диагностический разъём) (4).
Расшифровка кода ошибки может быть проверена путем считывания мигающей картины как индикаторной лампы выключателя A / C (1), так и индикатора воздухозаборника (2).

Схема №73

Основные компоненты системы кондиционирования воздуха

Обратитесь к разделу " ОСНОВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ". (ref-168902-S14998397682004112200000)

Схема №74

Рис. 74: Схема подключения системы кондиционирования воздуха. Suzuki Aerio I

Схема №75

Рис. 75: Диагностика симптомов системы A / C. Suzuki Aerio I

Схема №76

Схема №77

Шаг 1. Анализ жалоб клиентов

Поговорите с клиентом, а затем записать детали проблемы.

Схема №78

Рис. 78: Шаг 1. Анализ жалоб клиентов. Suzuki Aerio I

Схема №79

Шаг 6. Проверить наличие периодических проблем

Проверить любой компонент, в котором легко возникает периодическая неисправность (например, жгут проводов, разъем и т. д.), а также соответствующую цепь записанного кода неисправности.

Как проверить индикаторный лампу выключателя A / C и индикатора переключателя воздухозаборника

Повернуть выключатель зажигания во включенное положение.
Установить селектор скорости вентилятора (1) в любое положение, кроме OFF.
Выполнить следующие действия. Если обнаружена неисправность, заменить блок панели модуля управления ОВКВ новым согласно " Демонтажу и монтажу модуля управления ОВ и К " и " Разборке и сборке модуля управления (блока панели / блока платы) ОВКА ". (ref-168942-S42233721872004112200000)(ref-168942-S09676143452004112200000)

Схема №80

Убедиться, что индикаторная лампа выключателя A / C (2) мигает, нажимая выключатель A \ C на 3 раза.
Проверить, не мигает ли индикаторная лампа выключателя воздухозаборника (4), повторно нажимая на выключатель воздухозабора (5).
Проверить целостность внутренней цепи в соответствии с документом " Проверка модуля управления ОВКВ ". (ref-168942-S18436237912004112200000)

Схема №81

Схема №82

Рис. 82: расшифровка кодов ошибок для определения состояния и зоны неисправности. Suzuki Aerio I

Схема №83

Рис. 83: Поиск и устранение неисправностей диагностических кодов. Suzuki Aerio I

Схема №84

Схема №85

Рис. 85: расшифровка кодов ошибок при обнаружении состояния и зоны неисправности. Suzuki Aerio I

Схема №86

Рис. 86: расшифровка кодов ошибок Устранение неполадок. Suzuki Aerio I

Схема №87

Схема №88

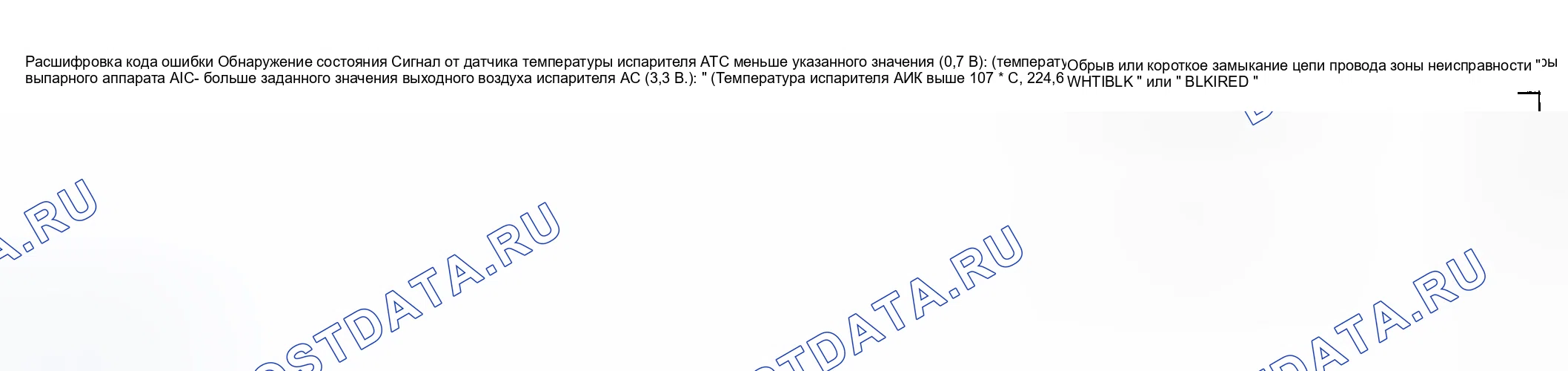

Рис. 88: расшифровка кодов ошибок для определения состояния и зоны неисправности. Suzuki Aerio I

Схема №89

Рис. 89: расшифровка кодов ошибок Устранение неполадок. Suzuki Aerio I

Схема №90

Схема №91

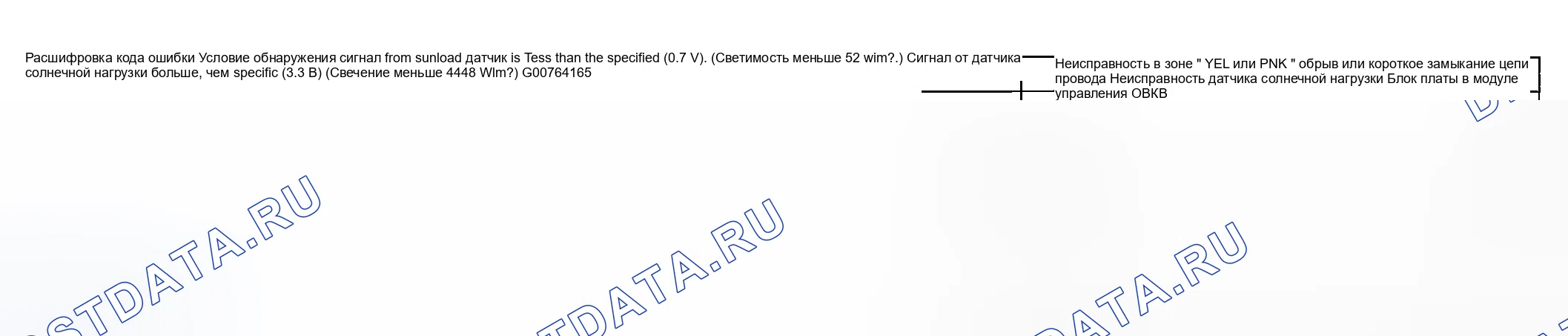

Рис. 91: расшифровка кодов ошибок, определение состояния и зоны неисправности. Suzuki Aerio I

Схема №92

Рис. 92: расшифровка кодов ошибок Устранение неполадок. Suzuki Aerio I

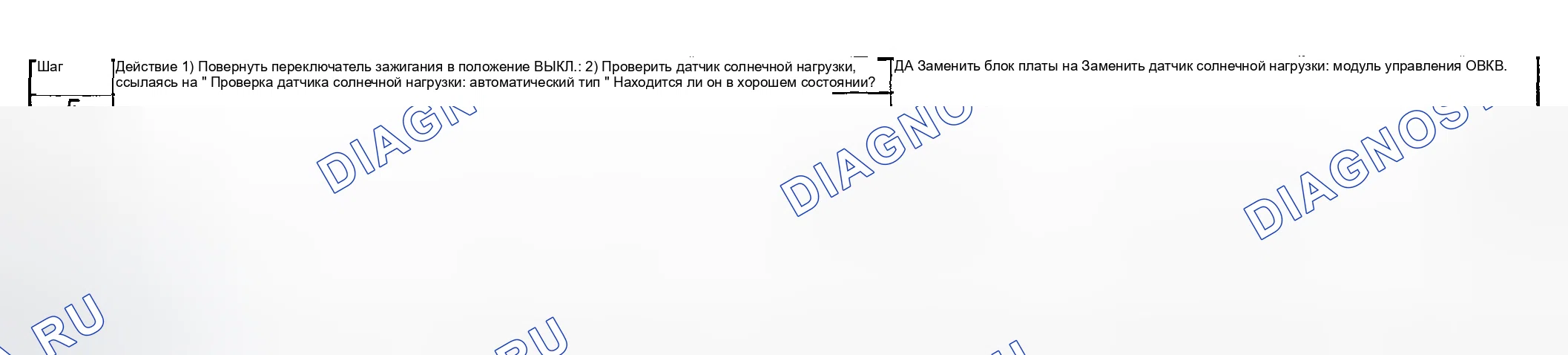

Схема №93

Схема №94

Схема №95

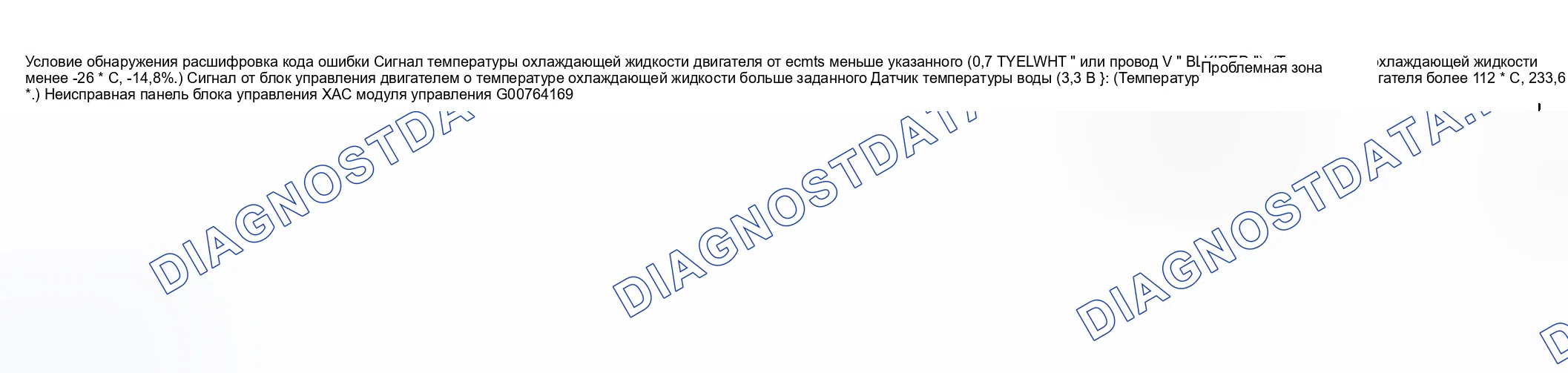

Рис. 95: расшифровка кодов ошибок, обнаруживающие состояние и зону неисправности. Suzuki Aerio I

Схема №96

Рис. 96: расшифровка кодов ошибок Поиск и устранение неисправностей. Suzuki Aerio I

Схема №97

Схема №98

Схема №99

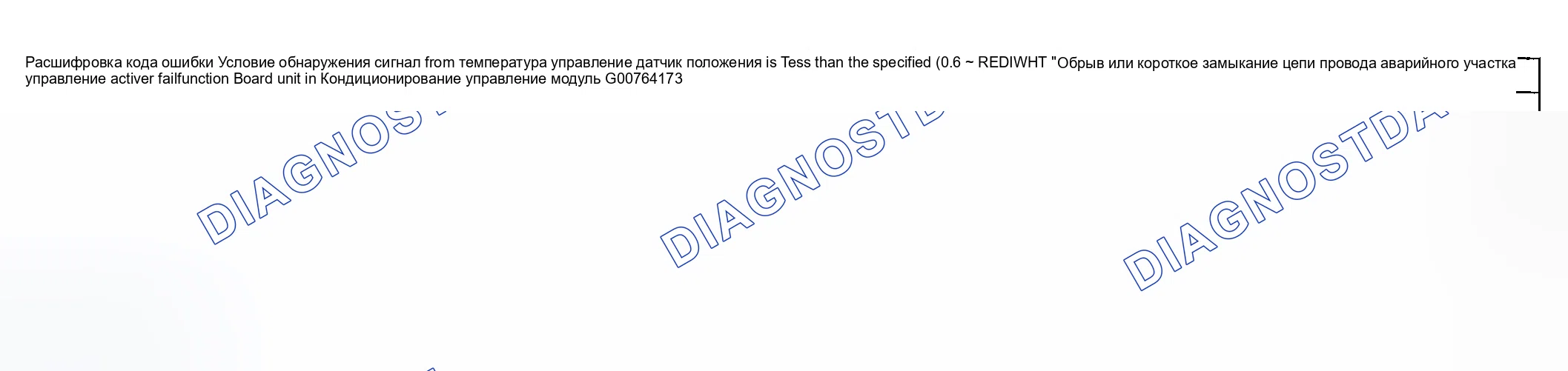

Рис. 99: расшифровка кодов ошибок, обнаруживающие состояние и зону неисправности. Suzuki Aerio I

Схема №100

Рис. 100: расшифровка кодов ошибок Устранение неполадок. Suzuki Aerio I

Схема №101

Схема №102

Схема №103

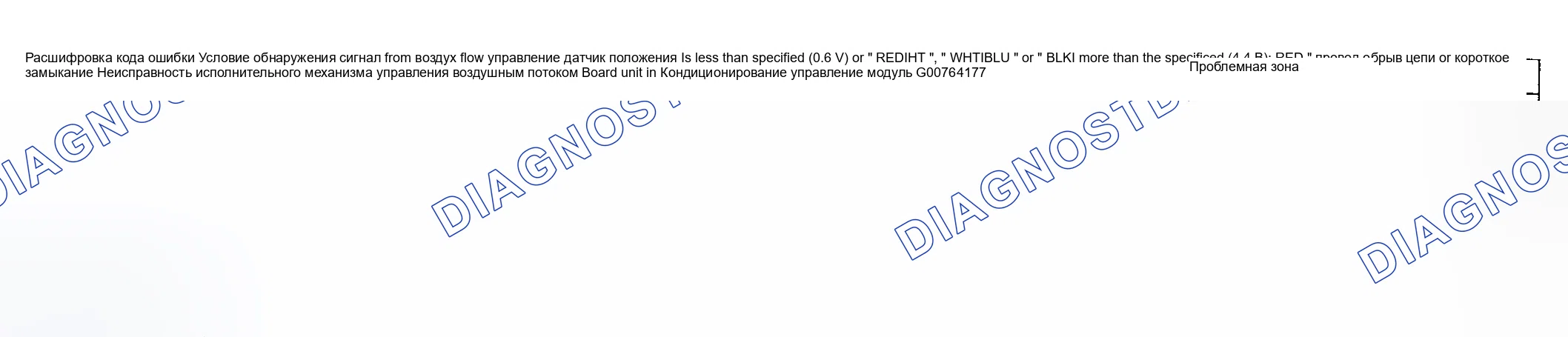

Рис. 103: расшифровка кодов ошибок при обнаружении состояния и зоны неисправности. Suzuki Aerio I

Схема №104

Рис. 104: расшифровка кодов ошибок Поиск и устранение неисправностей. Suzuki Aerio I

Схема №105

Схема №106

Рис. 106: расшифровка кодов ошибок для определения состояния и зоны неисправности. Suzuki Aerio I

Схема №107

Рис. 107: расшифровка кодов ошибок Поиск и устранение неисправностей. Suzuki Aerio I

Схема №108

Схема №109

Схема №110

Рис. 110: расшифровка кодов ошибок, обнаруживающие состояние и зону неисправности. Suzuki Aerio I

Схема №111

Рис. 111: расшифровка кодов ошибок Устранение неполадок. Suzuki Aerio I

Как проверить напряжение

Демонтировать модуль управления ОВКВ со ссылкой на " Демонтаж и монтаж модуля управления Кондиционирование ". (ref-168942-S42233721872004112200000)
Проверить напряжение на каждой клемме.

Схема №112

ПримечаниеПоскольку напряжение на каждой клемме зависит от напряжения батареи, убедиться, что оно составляет 11 В или более при включенном выключателе зажигания.

Схема №113

Схема №114

Схема №115

Инструкции по ремонту

ПримечаниеПроцедуры демонтажа и монтажа, проверок, обслуживания и осмотра не входят в комплект поставки, см. " ИНСТРУКЦИИ ПО РЕМОНТУ " в статье РУЧНЫЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ. (ref-168902-S34705681582004112200000)

Схема №116

Рис. 116: Компоненты нагревателя и охлаждающего устройства. Suzuki Aerio I

Схема №117

Отсоединить отрицательный (-) кабель у батареи.
Снять центральный нижний гарнир 1.
Снять модуль управления ОВКВ (1) с приборной панели, затем отсоединить соответствующий разъем.

Схема №118

Требуемый сервисный материал

См. раздел " ТРЕБУЕМЫЕ МАТЕРИАЛЫ ДЛЯ ОБСЛУЖИВАНИЯ ". (ref-168902-S35648992522004112200000)
