Информация о Контрольно-Измерительных приборах/приводах: Диагностика Subaru Forester SG

Приборы и панель приборов 21 иллюстрация ~1 мин чтения

Как проверить информации о контрольно-измерительных приборах/приводах: диагностика

ВниманиеПри измерении напряжения и сопротивления блок управления двигателем, блок управления трансмиссией (TCM) (блок управления трансмиссией) или каждого датчика использовать конический штырь диаметром менее 0,64 мм (0 025 дюйма), чтобы избежать плохого контакта. Не вставляйте штифт более чем на 2 мм (0,08 дюйма).
Схема №24
Схема №25
Схема №26
Схема №27

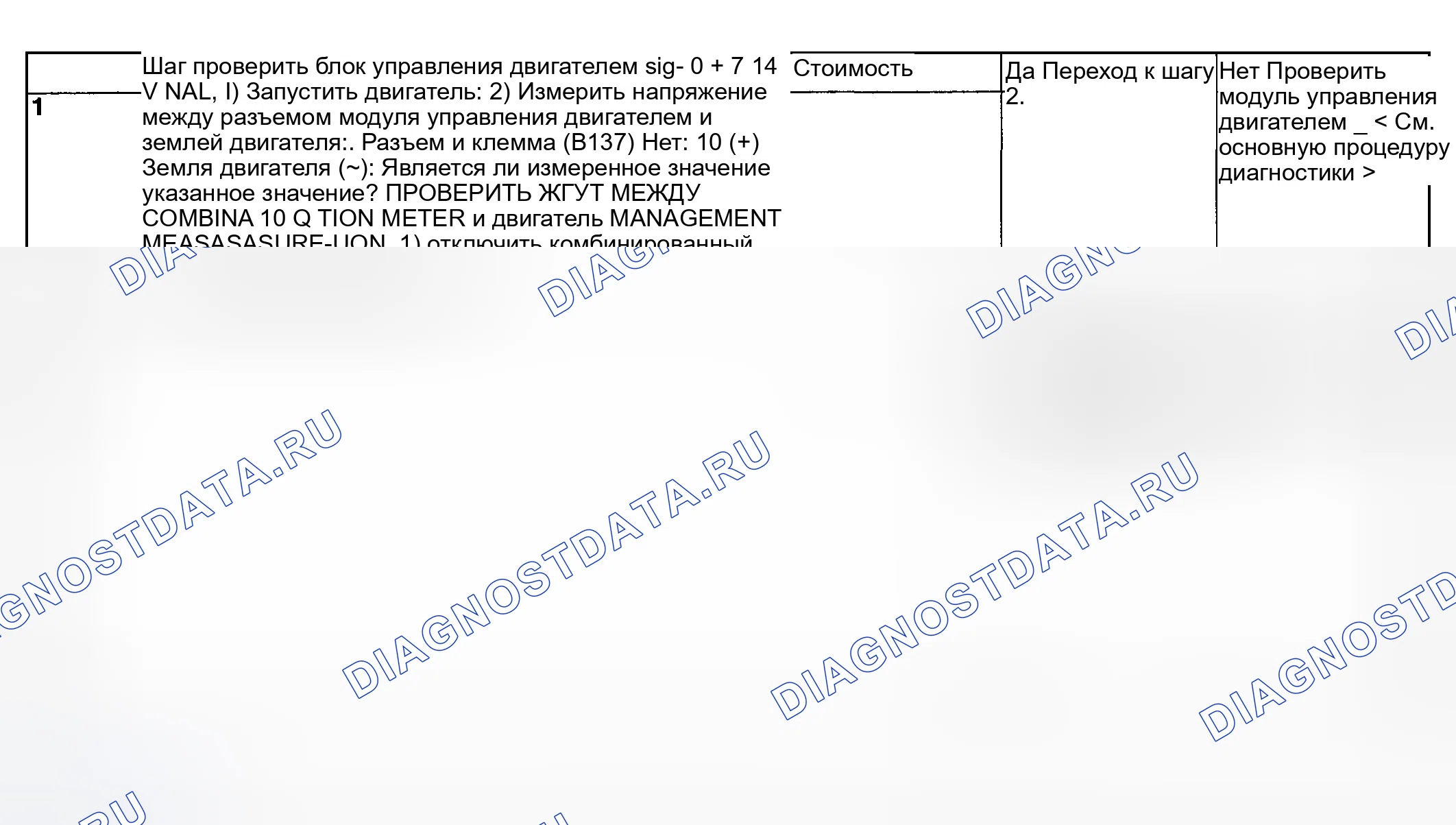

Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
  1. Отсоединить кабель массы от батареи.
  2. Установить рулевое управление с наклоном в самое низкое положение.
  3. Отвернуть винты и отсоединить светофильтр счетчика.
  4. Отвернуть винты комбинированного измерителя и вытянуть измеритель к себе.
  5. Отсоединить разъем в верхней области комбинированного измерительного прибора, чтобы удалить его.
ВниманиеБудьте осторожны, чтобы не повредить измеритель или панель приборов. Особое внимание обратить на то, чтобы не повредить стекло счетчика.

Измерить сопротивление спидометра.

Схема №34
Схема №35

Если Нг, заменить спидометр.

При положительном результате заменить печатную схему комбинированного измерительного прибора.

Измерить сопротивление тахометра.

Схема №36
Схема №37

При Нг - заменить тахометр.

При положительном результате заменить печатную схему комбинированного измерительного прибора.

Замерить сопротивление топливомера.

Схема №38
Схема №39

При НГ заменить датчик температуры воды и топливомер в сборе.

При положительном результате заменить печатную схему комбинированного измерительного прибора.

Измерить сопротивление датчика температуры воды.

Схема №40
Схема №41

При НГ заменить датчик температуры воды и топливомер в сборе.

При положительном результате заменить печатную схему комбинированного измерительного прибора.

Схема №42
  1. Отсоединить кабель массы от батареи.
  2. Отсоединить разъем датчика окружающей среды.
  3. Снять датчик окружающей среды (А) с нижней панели радиатора.

Измерить сопротивление датчика окружающей среды.

Схема №43
Схема №44

Если NG, заменить датчик окружающей среды.
