Без монитора SUBARU SELECT
| Внимание | Удалить посторонние вещества (пыль, воду и т.д.) из разъема ABSCM и H/U во время демонтажа и монтажа. |
|---|
ПримечаниеЧтобы проверить жгут на обрыв или короткое замыкание, встряхните его, удерживая его или разъем. При загорании сигнальной лампы ABS считать и записать расшифровка кодов ошибок, индицируемый сигнальной лампой АБС.
Схема №146
Схема №147
С монитором SUBARU SELECT
| Внимание | Удалить посторонние вещества (пыль, воду и т.д.) из разъема ABSCM и H/U во время демонтажа и монтажа. |
|---|
ПримечаниеДля проверки жгута на обрыв проводов или короткое замыкание встряхните его, удерживая или разъем.
Проверить список для интервью. См. " с SUBARU SELECT контроль ", Перечень кодов неисправностей диагностики (расшифровка кода ошибки). (ref-208409-S25510064012005120700000)
Схема №148
Схема №149
Проверить
Проверить следующие пункты о состоянии автомобиля.
Схема №150
Схема №151
Схема №152
Дополнительная удерживающая система «подушка безопасности»
Жгут проводов системы подушек безопасности проложен рядом с датчиком ABS, модулем управления АБС и гидравлическим блоком управления.
| Внимание | Все жгуты проводов и разъемы системы подушек безопасности окрашены в желтый цвет. Не использовать электрическую контрольно-измерительную аппаратуру на этих цепях. Будьте осторожны, чтобы не повредить жгут проводов системы подушки безопасности при обслуживании датчика ABS, модуля управления АБС и гидравлического блока управления. |
|---|
Аккумулятор
Измерить напряжение аккумулятора и удельный вес электролита.
Стандартное напряжение: 12 В или более
Удельный вес: Выше 1.260
Гидравлическая установка
Проверить гидроустановку.
- С тормозным тестером < См. " ПРОВЕРКА РАБОТЫ ГИДРАВЛИЧЕСКОЙ УСТАНОВКИ АБС С ПОМОЩЬЮ ТОРМОЗНОГО ТЕСТЕРА ". (ref-208407-S29545243982005120700000)
- Без тормозного тестера < См. раздел " ПРОВЕРКА РАБОТЫ АБС ГИДРОУСТАНОВКИ ПО МАНОМЕТРУ ". (ref-208407-S31266010342005120700000)
Тормозное сопротивление
Проверить тормозное сопротивление.
Тормозная колодка и ротор
Проверить тормозную колодку и ротор.
- Спереди: " ОСМОТР ", Передний дисковый ротор. (ref-163893-S24139372642004071500000)
- Сзади: " ОСМОТР ", Задний дисковый ротор. (ref-163893-S21381460372004071500000)
TIRE
Проверить технические характеристики шины, износ шин и давление воздуха. См. " СПЕЦИФИКАЦИИ ", Общее описание. (ref-161473)
Схема №153
Схема №154
Схема №155
Схема №156
Схема №157
ПримечаниеНомера клемм в модуле управления АБС и разъёме блока гидроуправления такие, как показано на рисунке. При снятии разъёма с ABSCM и H / U переключатель разъёма замыкает цепь между клеммами № 22 и № 23. Загорается сигнальная лампа ABS.
Схема №158
Схема №159
Схема №160
Схема №161
Схема №162
Схема №163
Схема №164
- Подготовить комплект монитора Subaru Select.
- Подключить диагностический кабель к монитору Subaru Select.
- Вставить картридж в монитор Subaru Select контроль (см. раздел " СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ "). (ref-208409-S42408223332005120700000)
- Подключить монитор Subaru Select контроль к разъему канала передачи данных, расположенному в нижней части приборной панели (со стороны водителя).
- Включить выключатель зажигания (двигатель выключен) и переключатель Subaru Select контроль.
- На экране <<Главное меню>> выбрать {Каждая проверка системы} и нажать кнопку [Да].
- На экране < < меню выбора системы > > выбрать { систему управления тормозами } и нажать кнопку [ДА].
- После отображения информации о типе ABS нажать кнопку [YES] (да).
- На экране дисплея < < Диагностика ABS > > выбрать { Отображение диагностических кодов } и нажать клавишу [ДА].
- На экране < < Отображение диагностических кодов > > выбрать { Текущий диагностический код } или { Хронологические диагностические коды } и нажать клавишу [ДА].
ПримечаниеПодробную процедуру работы см. в руководстве по эксплуатации монитора Subaru Select. Для получения подробной информации о диагностических кодах неисправностей обратитесь к СПИСКУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТИ. См. " СПИСОК ". Максимум 3 расшифровка кода ошибки отображаются в порядке возникновения. Если конкретный DTS не хранится должным образом в памяти (из-за падения питания ABSCM и H / U и т. д.), когда возникает проблема, на дисплее может появиться вопрос ". (ref-208409-S03785025672005120700000)
Схема №165
Чтение текущих данных
- На экране < < Главное меню > > выбрать { Проверка каждой системы } и нажать клавишу < < ДА > >.
- На экране дисплея < < меню выбора системы > > выбрать { систему управления тормозами } и нажать клавишу < < YES > >.
- После отображения информации о типе АБС нажать клавишу < < YES > >.
- На экране дисплея < < тормоз управление Диагностика > > выбрать { Current Data дисплей и Save } и нажать клавишу < < YES > >.
- На экране < < Меню отображения данных > > выбрать { Отображение данных } и нажать клавишу < < ДА > >.
- С помощью клавиши прокрутки перемещайте экран дисплея вверх или вниз до тех пор, пока не отобразятся нужные данные.
- Список вспомогательных данных приведен в следующей таблице.
Схема №166
ПримечаниеПодробная процедура эксплуатации приведена в Руководстве по эксплуатации монитора Subaru Select.
Схема №167
- На экране дисплея < < Главное меню > > выбрать { 2. Каждая проверка системы } и нажать клавишу < < ДА > >.
- На экране дисплея < < Меню выбора системы > > выбрать { Тормозная система } и нажать клавишу < < ДА > >.
- После отображения информации о типе АБС нажать клавишу < < YES > >.
- На экране дисплея < < Диагностика управления тормозами > > выбрать { Очистить память } и нажать клавишу < < ДА > >.
- Когда на экране дисплея появятся надписи " Done " и " turn Выключатель зажигания OFF ", повернуть монитор Subaru Select контроль и выключатель зажигания в положение OFF.
ПримечаниеПодробная процедура эксплуатации приведена в Руководстве по эксплуатации монитора Subaru Select.
Схема №168
Данные Стоп-Кадра.
ПримечаниеДанные, сохраненные в момент возникновения неисправности, отображаются на дисплее. Каждый раз, когда возникает неисправность, последняя информация сохраняется в данных стоп-кадра в памяти. Если данные стоп-кадров не сохранены должным образом в памяти (из-за падения питания ABSCM и т. Д.), На экране монитора выбора появляется расшифровка кода ошибки, которому предшествует вопросительный знак "? ". Это показывает, что это может быть ненадежное считывание. В случае отсутствия кода неисправности будет отображаться начальное значение данных кадр замораживания.
Схема №169
Схема №170
Схема №171
Схема №172
- Вынуть диагностический разъем со стороны блока отопителя сиденья водителя.
- Выключить выключатель зажигания.
- Подключить клемму диагностического разъема 8 к диагностической клемме.
- Включить выключатель зажигания.
- Сигнальная лампа АБС устанавливается в режим диагностики и мигает для идентификации расшифровка кодов ошибок.
- После отображения начального кода (11) сначала отображаются расшифровка кодов ошибок (расшифровка кода ошибки) в порядке последней информации.
Они повторяются в течение максимум 3 минут.
ПримечаниеКогда в памяти нет диагностических кодов неисправности (расшифровка кода ошибки), отображается только стартовый код (11). Когда бортовая диагностика модуля управления ABS обнаруживает проблему, информация (максимум до трех) будет храниться в ПЗУ EEP в виде расшифровка кода ошибки (following than three, the latest three will be stored. (Stored codes will stay in memory until their cleared).
Схема №173
См. Subaru Select контроль для получения информации о том, как получить и понять расшифровка кодов ошибок (расшифровка кода ошибки). Обратитесь к " SUBARU SELECT контроль ". (ref-208409-S12535463452005120700000)
Обратитесь к SUBARU SELECT контроль для получения информации о том, как очистить расшифровка кодов ошибок (расшифровка кода ошибки). См. раздел " МОНИТОР ВЫБОРА СУБАРУ ". (ref-208409-S12535463452005120700000)
Схема №174
- Если сигнальный огонь АБС не горит в соответствии с этой схемой освещения, должна быть электрическая неисправность.
- Когда сигнальная лампа ABS остается постоянно выключенной, отремонтируйте цепь сигнальной лампы или диагностическую цепь. См. " ДИАГНОСТИЧЕСКАЯ КАРТА С ДИАГНОСТИЧЕСКИМ РАЗЪЕМОМ ". (ref-208409-S29971426352005120700000)
ПримечаниеНесмотря на то, что предупреждающая лампа ABS не гаснет через 1,5 секунды после того, как она загорается, система АБС работает нормально, когда сигнальная лампа гаснет при движении примерно со скоростью 12 км / ч (7 миль в час). Тем не менее, тормоза Antilock не работают, пока горит предупреждающая лампочка ABC.
Схема №175
Схема №176
Схема №177
Схема №178
Сигнальная лампа АБС не загорается.
Диагностика
- Цепь сигнальной лампы АБС разомкнута или замкнута накоротко.
СИМПТОМ НЕИСПРАВНОСТИ
- При включенном выключателе зажигания (двигатель отключен) не горит сигнальная лампа АБС
Электросхема
Схема №179
Схема №180
Схема №181
Сигнальная лампа АБС не гаснет
Диагностика
- Цепь сигнальной лампы АБС разомкнута или замкнута накоротко.
СИМПТОМ НЕИСПРАВНОСТИ
- При запуске двигателя и в то время, когда сигнальная лампа ABS остается включенной.
Электросхема
Схема №182
Схема №183
Схема №184

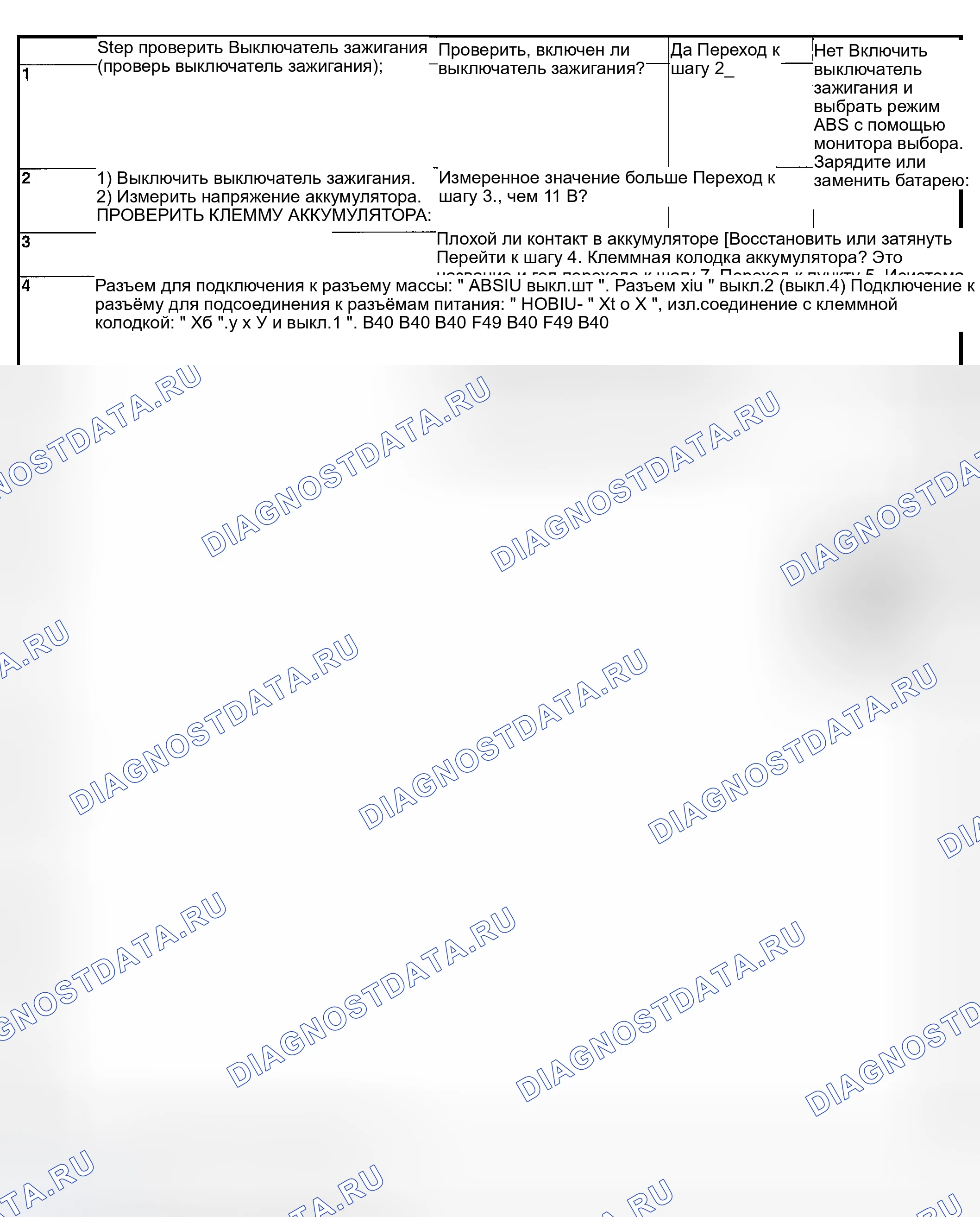

Связь для инициализации невозможна.
Диагностика
- Неисправен разъем жгута
СИМПТОМ НЕИСПРАВНОСТИ
- Сигнальная лампа АБС остается включенной.
Электросхема
