Как демонтировать двигатель DW12 (дизель DW12TED4) Peugeot 607 I

Силовой агрегат ~4 мин чтения

ВниманиеСоблюдайте чистоту и правила безопасного выполнения работ

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[1]	приспособление для блокировки маховика двигателя	(-).0188-F

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[2]	[2] фиксирующий штифт маховик двигателя	(-).0188-X

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[3]	калибровочный штифт для распределительного вала	(-).0188-M

метка	обозначение	каталожный номер	каталожный номер

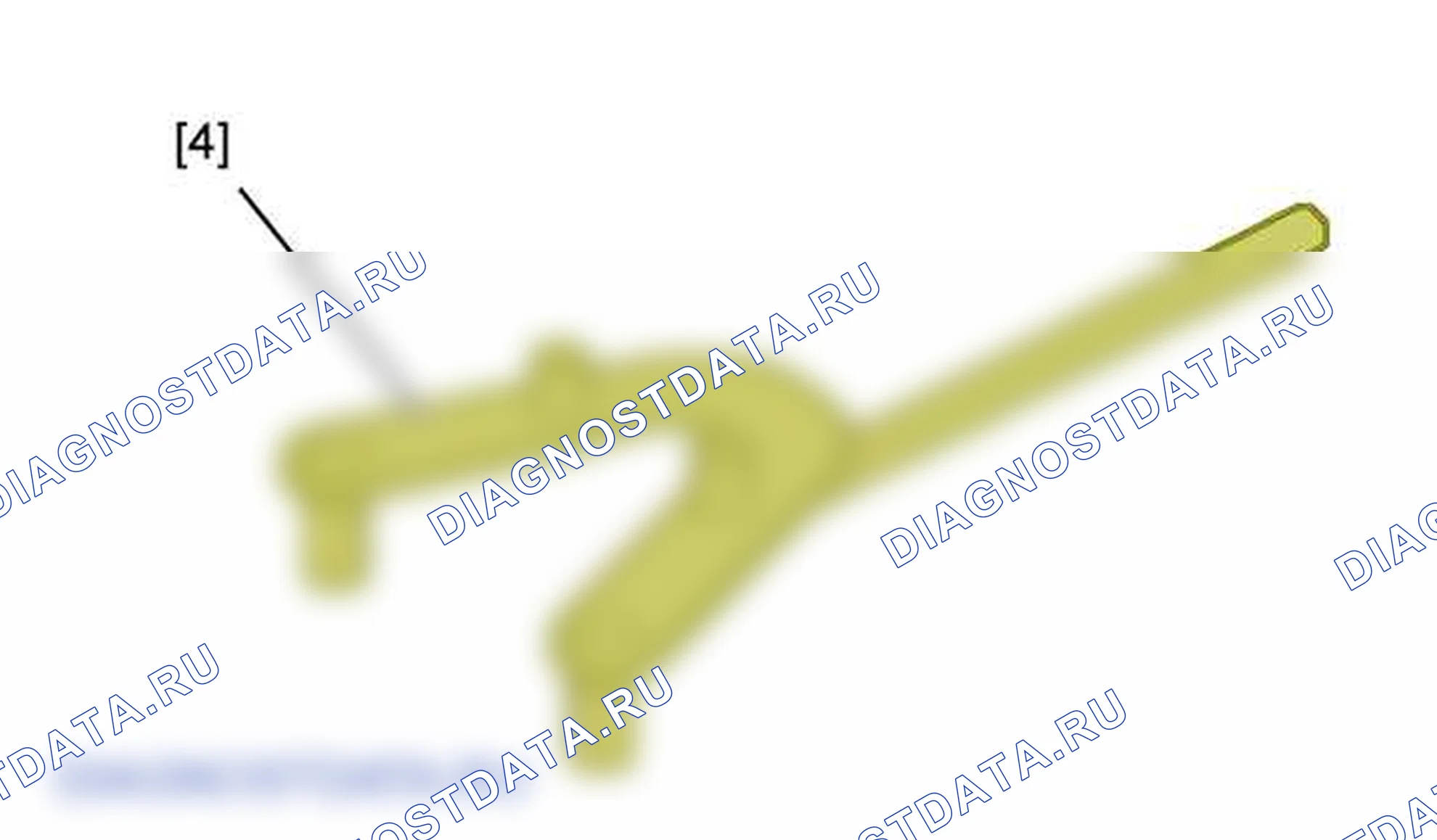

[4]	приспособление для фиксации шкива зубчатого ремня в неподвижном состоянии	6016-T	0132-AA

метка	обозначение	каталожный номер
[5]	оправка для снятия-установки головки блока цилиндров	(-).0185

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[6]	комплект рычагов для отделения головки блока цилиндров	(-).0188-L

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[7]	съемник дизельной форсунки	(-).0188-AA

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[8]	набор заглушек	(-).0188-T

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[9]	скоба для отделения шестерни топливного насоса	(-).0188 R

метка	обозначение	каталожный номер	каталожный номер
[10]	// съемник для быстросъемных хомутов	4145-T	(-).0172-Z

метка	обозначение	каталожный номер
[11]	втулка для снятия шпилек крепления форсунок	FACOM STX6 (или эквивалентная)

метка	обозначение	каталожный номер
[12]	оправка для снятия-установки болтов крышек шатунов	FACOM STX12 (или эквивалентная)

метка	обозначение	каталожный номер
-	инструментальный ящик	(-).0188
[13]	палец для блокировки маховика двигателя	(-).0188-Y

Снятие

Вынуть из крепежных скоб жгут проводов двигателя, затем отсоединить различные датчики

Снять

Электрожгут двигателя
Клапан egr в сборе - теплообменник

Демонтаж: двигателя dw12 — b1bm1hdd. Peugeot 607 I

Снять

Выпускной коллектор (1) и его прокладка с турбокомпрессором (3)
Блок коллектор/распределитель впуска с прокладкой (2)

Демонтаж: двигателя dw12 — b1gm0e1d. Peugeot 607 I

Отключить электрические разъемы (в "a")

Снять

Опору (4)
Крепление направляющей масляного щупа (9)
Гайки (6)
Шпилек (5) (использовать контргайку)
Болтов (7)
Блок выхода охлаждающей жидкости (8)

Топливный фильтр (двигатель DW12TED4)

Демонтаж: двигателя dw12 — b1hm11jd. Peugeot 607 I

Установить под двигателем емкость для сбора жидкостей

Отвернуть болт, используемый для прокачки (11)

ВниманиеПри проведении работ с системой подачи дизельного топлива выполнять требования к чистоте

Отсоедините: трубки (в "b")

ВниманиеЗаглушите отверстия; при помощи приспособлений [8]

Фильтр очистки масла - теплообменник

Снять

Узел (10) в сборе
Масляный фильтр (12)
Теплообменник (13)

Демонтаж: двигателя dw12 — b1bm1hed. Peugeot 607 I

Снять

Бобышка (16)
Генератор
Опору фильтра дизельного топлива (15)
Опора навесного оборудования (17)
Трубка (14) улавливателя масляных аэрозолей

Механизм ГРМ

Демонтаж: двигателя dw12 — b1bm1hfd. Peugeot 607 I

Зафиксируйте маховик двигателя; с помощью стопора [1]

Снять

Шкив привода навесных агрегатов (20)
Верхние кожухи ГРМ (19)
Нижний кожух (21) газораспределительного механизма
Подушку подвески двигателя (22)
Стартер

Снять приспособление [1]

Демонтаж: двигателя dw12 — b1em0czd. Peugeot 607 I

Заблокировать маховик двигателя

Двигателя DW12UTED; с помощью штифта [13]
Двигателя DW12ATED4; с помощью штифта [2]

Зафиксируйте распредвал; с помощью приспособления [3]

Ослабьте

Болт (29)
Болтов (23) (до № OPR 9127)

Снять

Ремень привода ГРМ
Шкив распределительного вала (30)
Обводной ролик (26)
Натяжной ролик (28)
Шестерню коленчатого вала (27) (сохранить шпонку)

Зафиксируйте шкив (24) с помощью приспособления [4]

Ослабить гайку (25)

Снять шкив привода топливного насоса высокого давления (24); с помощью приспособления [9]

Топливный насос высокого давления

Демонтаж: двигателя dw12 — b1hm11kd. Peugeot 607 I

ВниманиеОчистить соединительные элементы трубок, подводящих топливо, прежде чем отворачивать их

ВниманиеПримените удерживающий момент (в "d")

Снять

Трубопровод высокого давления (31)
Болтов (32)

Отключить электрические разъемы (в "c", "e")

Отодвинуть патрубки (33) и (35)

Заглушить отверстия с помощью приспособлений [8]

Снять крепежных элементов (34)

Снять топливный насос высокого давления

Снять

Болтов (36)
Кронштейн топливного насоса (37)

Дизельные топливные форсунки (двигатель DW12UTED)

ВниманиеЛюбой ремонт, связанный с трубопроводами высокого давления топлива, требует после ремента их обязательной замены

ВниманиеОчистить соединительные элементы трубок, подводящих топливо, прежде чем отворачивать их (см. соответствующую операцию)

Демонтаж: двигателя dw12 — b1bm1hgd. Peugeot 607 I

Примените удерживающий момент (в "f")

Ослабить штуцеры форсунок дизельного двигателя

Демонтаж: двигателя dw12 — b1bm1hhd. Peugeot 607 I

Примените удерживающий момент (в "g")

Ослабить соединительные элементы трубок на топливной рампе высокого давления

Снять 4 топливопровода высокого давления

ВниманиеЗаглушите отверстия; при помощи приспособлений [8]

Демонтаж: двигателя dw12 — b1bm1hjd. Peugeot 607 I

Снять

Рампа возврата топлива от форсунок (38)
Топливная рампа под высоким давлением (42)
Свечи предпускового подогрева (41) (двигатель DW12UTED)

Заглушите отверстия; при помощи приспособлений [8]

Снять

Подъемные лапки (40)
Вакуумный насос (39)

Демонтаж: двигателя dw12 — b1hm11ld. Peugeot 607 I

ВниманиеНе воздействуйте на гайку "h"

Снять

Гайки (50)
Пробирки (49)
Гнезда топливных форсунок (48)
Дизельные форсунки (43)
Уплотнительные кольца (44)
Уплотнительные кольца (45)
Опорные элементы (47)

ПримечаниеВ случае невозможности снятия дизельной форсунки, снять шпильку крепления фланца (46); при помощи ключевой пластинки « j », переместите дизельную топливную форсунку вверх

ВниманиеЗакрыть заглушками отверстия форсунок, Заглушите отверстия; при помощи приспособлений [8]

Дизельные топливные форсунки (двигатель DW12TED4)

Демонтаж: двигателя dw12 — b1hm11md. Peugeot 607 I

Снять рампу возврата топлива (Заглушите отверстия; с помощью приспособления [8])

Установить приспособление [7] на гайках (51) таким образом, чтобы оно опиралось в точке "k" под форсункой

Ослаблять постепенно и поочередно 2 гаек (51)

Снять

2 гайки (51)
Дизельную форсунку (52)
Центровочную втулку
Медная уплотнительная прокладка

Выполнить ту же операцию для других дизельных форсунок

ПримечаниеПри невозможности снятия дизельной форсунки. попробуйте снять с помощью съемника CTIA 0413 или PICHLER 60383305 (каталожный номер запасных частей; см. оборудование сервисной станции). обязательно используйте инструкцию по эксплуатации, составленную производителем

Снимите крышку головки блока цилиндров (53)

Головка блока цилиндров (двигатель DW12uTeD)

Демонтаж: двигателя dw12 — b1bm1hkd. Peugeot 607 I

Снять

Болтов (55) (выполняйте указанную последовательность)
Крышка головки блока цилиндров (54)

Демонтаж: двигателя dw12 — b1dm0end. Peugeot 607 I

Установите приспособление [3]

Ослабьте болты головки блока цилиндров, соблюдая установленный порядок; с помощью приспособления [5]

Снять болты головки блока цилиндров (56)

Переверните и отделите головку блока цилиндров с помощью рычагов [6]

Снимите головку блока цилиндров и ее уплотнение

Очистить от грязи резьбовые поверхности болтов и отверстий

Снять приспособление [2] или [13]

Головка блока цилиндров (двигатель DW12TED4)

Демонтаж: двигателя dw12 — b1dm0epd. Peugeot 607 I

Снять

8 шпилек (58)
28 болтов (57)
Картер крышек шеек распределительного вала (59)
Натяжитель цепи привода ГРМ (60)

Демонтаж: двигателя dw12 — b1em0d0d. Peugeot 607 I

Снять

Болт (61)
Ступицу (66)
Уплотнительное кольцо (62)
Одновременно распределительные валы (63) и (64) с приводной цепью (65)
Стопоры привода клапанов с их гидравлическими толкателями (пометьте места их расположения)
