Функция Nissan Altima L31

Антиблокировочная система тормозов и система контроля тяги — процедуры ремонта 42 иллюстрации ~16 мин чтения

Функция

  1. При возникновении неполадки в АБС загорается сигнальная лампа ABS на приборной панели. При появлении неисправности в TCS загораются индикаторная лампа выключения ТКС и сигнальная лампочка SLIP на панели приборов. Для включения режима результатов самодиагностики заземлите клемму самоконтроля, расположенную на разъеме канала передачи данных. Место возникновения неисправности индицируется мигающей сигнальной лампочкой ABC или индикаторной лампой SLIDE.
Схема №106
Схема №107
  1. Управляйте транспортным средством со скоростью более 30 км / ч (19 миль в час) в течение не менее одной минуты.
  2. Выключить выключатель зажигания.
  3. Клемма массы " 9 " разъема канала передачи данных с подходящим жгутом.
  4. При заземлении клеммы " 9 " включить выключатель зажигания, не нажимайте на педаль тормоза и не запускайте двигатель.
  5. Через 3,0 секунды начинает мигать индикаторная лампа SLIP, показывая номер кода неисправности (см. ПРИМЕЧАНИЕ.)
  6. Проверить местоположение неисправности с помощью таблицы кодов неисправностей. Обратитесь к разделу " РЕЖИМ САМОДИАГНОСТИКИ РЕЗУЛЬТАТОВ ", а затем выполнить необходимые ремонтные работы в соответствии с процедурами диагностики. (ref-206578-S18166589652005112500000)
  7. После устранения неисправностей удалить коды неисправностей, хранящиеся в блоке управления. Обратитесь к разделу " КАК СТЕРЕТЬ РЕЗУЛЬТАТЫ САМОДИАГНОСТИКИ (КОДЫ НЕИСПРАВНОСТЕЙ) ". (ref-206578-S15050798862005112500000)
  8. Повторно запустить режим результатов самодиагностики, чтобы убедиться в стирании кодов неисправностей.
  9. Отсоединить контрольную клемму от земли, теперь режим результатов самодиагностики завершен.
  10. После управления транспортным средством со скоростью более 30 км / ч (19 миль в час) в течение по крайней мере одной минуты следует проверить выключение предупреждающего огня АБС, сигнального огня TCS OFF и индикаторного огня SLIP.
  11. Убедившись в том, что сигнальная лампа АБС, индикаторная лампа TCS OFF и индикатор SLIP не загораются, проверить систему ABS / ТКС SELF-Диагностика в безопасной зоне для проверки ее надлежащего функционирования.

ПримечаниеИндикация прекращается через пять минут.

Однако при переключении выключателя зажигания из положения OFF (выкл) в положение ON (вкл) снова начинает мигать индикация SLIP (проскальзывание).индикаторная лампа TCS OFF и сигнальная лампа ABS продолжают гореть.

Схема №108
Схема №109
  1. Определить номер кода путем подсчета количества миганий сигнальной лампы АБС или индикаторной лампы SLIP.
  2. При возникновении нескольких неисправностей за один раз может быть сохранено до трех кодовых номеров; сначала будет указана последняя неисправность.
  3. Индикация начинается со стартового кода 12. После этого сначала появляются максимум три кодовых номера в порядке последнего. Затем индикация возвращается к стартовому коду 12 для повторения (индикация будет оставаться включенной не более пяти минут).
  4. См. раздел " РЕЖИМ РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ ". (ref-206578-S18166589652005112500000)
Схема №110
  1. В режиме результатов самодиагностики режим стирания памяти неисправностей начинается при отключении контрольной клеммы от земли.
  2. Результаты самодиагностики (коды неисправностей) можно стереть, заземляя контрольную клемму более трех раз подряд в течение 12,5 секунд после начала режима стирания. (Каждое масса должно быть дольше одной секунды.) Сигнальная лампа ABS или индикаторная лампа SLIP остаются включенными, пока самдиагностика находится в режиме стирания, и гаснут после завершения операции очистки.
  3. Выполнить самодиагностику еще раз. См. раздел " " ПРОЦЕДУРА DATA контроль " ". Должен отображаться только стартовый код, коды неисправностей отсутствуют. (ref-206578-S02100335932005112500000)

После завершения операции стирания необходимо повторно запустить режим самодиагностики, чтобы убедиться в том, что коды неисправностей больше не появляются. Только стартовый код (12) должен быть указан, когда операция стирания завершена и система функционирует нормально.

ПримечаниеИндикаторная лампа TCS OFF и сигнальная лампа ABS продолжают гореть.

Схема №111
Схема №112
Схема №113
Схема №114
Схема №115
Схема №116
  1. ПРОВЕРИТЬ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ Низкий уровень жидкости может указывать на износ тормозных колодок или утечку из тормозной магистрали. Заполняется ли тормозная жидкость между линиями MAX и MIN на резервуаре и не загрязняется ли тормозной жидкостью? OK: GO TO 2. Ng: Ремонт. ПЕРЕЙТИ К 2.
  2. ПРОВЕРИТЬ ТОРМОЗНУЮ МАГИСТРАЛЬ Присутствует ли утечка на или вокруг тормозных магистралей, трубок или шлангов или любая из этих частей треснула или повреждена? OK: GO TO 3. Ng: Ремонт. ПЕРЕЙТИ К 3.
  3. ПРОВЕРКА РАБОТЫ УСИЛИТЕЛЯ ТОРМОЗОВ Проверить усилитель тормозов на работу и герметичность. См. " " ПРОВЕРКА ГЕРМЕТИЧНОСТИ " в статье ДИСК - ALTIMA ". Воздухонепроницаемость усилителя тормозов и его исправное функционирование? Да: ПЕРЕЙТИ К 4. Нет: Заменить. ПЕРЕЙТИ НА 4. (ref-138833-S07270151902002042400000)
  4. ПРОВЕРКА ТОРМОЗНЫХ КОЛОДОК И РОТОРОВ Проверить тормозные колодки и роторы. См. " ПЕРЕДНИЕ ТОРМОЗА-КОЛОДКИ " в статье ДИСК - ALTIMA "., а также " ЗАДНИЕ ТОРМОЗ-ПОДУШКИ " - в статье ДИСКА - АЛЬТИМА ".исправно ли функционируют тормозные накладки и ротора? Да: ПЕРЕЙТИ К 5. Нет: Заменить. (ref-138833-S42693517022002042400000)(ref-138833-S39791236312002042400000)
  5. RECHECK тормозная жидкость LEVEL Проверить уровень тормозной жидкости в резервуаре еще раз. Заправлена ли тормозная жидкость между линиями MAX и MIN на резервуаре, не загрязнена ли она? OK: GO TO 6. Ng: Долить тормозную жидкость.
  6. ПРОВЕРКА СИГНАЛЬНОЙ ЛАМПЫ И ВКЛЮЧЕНИЯ ИНДИКАТОРНЫХ ЛАМП Включается ли сигнальная лампа АБС, сигнальная лампочка TCS OFF и индикаторная лампочка SLIP при включенном выключателе зажигания? Да: ПЕРЕЙТИ К 7. Нет: Проверить предохранители, лампочки предупредительной лампы и цепи сигнальных ламп.
  7. ПРОВЕРИТЬ ВЫКЛЮЧЕНИЕ СИГНАЛЬНЫХ И ИНДИКАТОРНЫХ ЛАМП Лампы выключаются при запуске двигателя? Да: ПЕРЕЙТИ К 8. Нет: Переход к самодиагностике. Обратитесь к разделу " " ПРОЦЕДУРА САМОДИАГНОСТИКИ " ". (ref-206578-S33349704572005112500000)
  8. Вождение транспортного средства на скорости более 30 км / ч (19 миль в час) в течение не менее одной минуты. Остаются ли предупреждающая лампа и индикаторные лампы выключенными после того, как транспортное средство проехало со скоростью 30 км в час (19 километров в минуту) по крайней мере одну минуту? Да: КОНЕЦ ОСМОТРА. Нет: Перейти к самодиагностике. См. " ПРОЦЕДУРА САМОДИАГНОСТИКИ ". (ref-206578-S33349704572005112500000)
Схема №117
  1. Проверить целостность соединения между клеммами и землей.
Схема №118
Схема №119
Схема №120
Схема №121
  1. В зависимости от точек неисправности в исполнительном механизме АБС и электроагрегате (блоке управления) выключится только индикаторная лампа СЛИП.
  2. Если электронный сбой происходит в компонентах системы, функция отказоустойчивости включает предупреждающую лампу ABS.

В зависимости от состояния неисправности, ABS и EBD работают следующим образом.

  1. ABS неактивна, а EBD активен.
  2. ABS и EBD неактивны (нормальное состояние торможения)
  3. При вышеуказанном статусе выполняется самодиагностика, когда выключатель зажигания включен и транспортное средство первоначально запущено. Шум самодиагностики ABS может быть слышен как обычно.

ПримечаниеПоложение колеса следует идентифицировать по кодовому № Кроме кода № 18 (ротор датчика).

Схема №122
Схема №123
Схема №124
  1. ОСМОТР СТАРТ Осмотр датчика колеса.: ПЕРЕЙТИ К 2.
  2. Проверить разъём Отсоединить разъемы от исполнительного механизма АБС и электроагрегата (блока управления) и колесного датчика кода неисправности No Проверить клеммы на наличие повреждений или ослабленных соединений. Затем вновь подключить разъемы. Снова провести самодиагностику. Лампа предупреждения активируется еще раз? Да: ПЕРЕЙТИ К 3. Нет: ОСМОТР КОНЕЦ.
  3. ПРОВЕРИТЬ ШИНУ Проверить давление накачки, износ и размер каждой шины. Правильное ли давление в шине и ее размер и соответствует ли износ шин спецификациям? Да: ПЕРЕЙТИ К 4. Нет: Отрегулировать давление в покрышке или заменить покрышку(ы).
  4. ПРОВЕРИТЬ ПОДШИПНИК КОЛЕСА Проверить осевой люфт подшипника колеса. Передний: 0,0030 дюйма (0,07 мм) Задний: 0.0040 дюйма (0,1 мм) или менее Осевые люфты в соответствии с техническими требованиями? Да: ПЕРЕЙТИ К 5. Нет: Отремонтируйте по мере необходимости. Обратитесь к разделу " " ПОДШИПНИК ПЕРЕДНЕГО КОЛЕС " " или " " ПОДШИПНИКУ ЗАДНЕГО Колеса " ". Затем повторить испытание. (ref-214677-S35231534412006010500000)(ref-214678-S17623669432006010500000)
  5. ПРОВЕРИТЬ ЖГУТ ЭЛЕКТРОПРОВОДКИ НА КОРОТКОЕ ЗАМЫКАНИЕ Отсоединить разъем от колесного датчика кода неисправности № Проверить сопротивление между клеммой разъема жгута и землей. Неразрывности не должно быть. ОК или Нг OK: GO TO 6. Ng: Отремонтируйте жгут или разъемы.
  6. ПРОВЕРИТЬ ЖГУТ ЭЛЕКТРОПРОВОДКИ НА ОБРЫВ Отсоединить исполнительный механизм АБС и разъем электроагрегата (блока управления) и разъема датчика колеса кода неисправности № Проверить целостность цепи между обоими концами жгута электропроводки. Должна существовать неразрывность. ОК или Нг OK: GO TO 7. Ng: Отремонтировать жгут или разъемы.
  7. ПРОВЕРКА РОТОРА ДАТЧИКА Проверить ротор датчика на наличие повреждений зубьев. Нет ли повреждений в роторе датчика? Да: Проверить контактные клеммы привода АБС и электроагрегата (блока управления) на отсутствие повреждений или соединение разъема жгута привода ABS с электроагрегатом (блоком управления). Повторно подсоединить разъем жгута электропривода и электроблока (блока контроля), затем повторить тест. Если повторный тест - Ng, заменить датчик колеса. No: Заменить ротор сенсора.
Схема №125
Схема №126
Схема №127
  1. ОСМОТР ПУСК Осмотр реле электромагнитного клапана.: ПЕРЕЙТИ К 2.
  2. Проверить SOLENOID клапан Питание SUPPLY цепь Проверить 40A [j] плавкую вставку (ABS ACTR) для реле электромагнитного клапана ABS.Д ля схемы расположения плавкой вставки обратитесь к разделу " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ " Исправна ли плавкая вставка? Да: GO TO 3. Нет: ПЕРЕЙДИТЕ К 7. (ref-151282-S09691687642002121200000)
  3. Проверить предохранитель Проверить 10A предохранитель № 45. Расположение предохранителей см. в разделе " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ " Исправен ли предохранитель? Да: ПЕРЕЙТИ К 4. Нет: ПЕРЕХОД НА 9. (ref-151282-S09691687642002121200000)
  4. ПРОВЕРИТЬ РАЗЪЕМ Отсоединить разъемы от исполнительного механизма АБС и электроагрегата (блока управления). Проверить клеммы на предмет повреждения или ослабления соединения, затем вновь подключить разъемы. Снова провести самодиагностику. Лампа предупреждения активируется еще раз? Да: ПЕРЕЙТИ К 5. Нет: ОСМОТР КОНЕЦ.
  5. ПРОВЕРИТЬ ЦЕПЬ ЗАЗЕМЛЕНИЯ Обратитесь к разделу " " ПРИВОД АБС И ЭЛЕКТРОАГРЕГАТ (БЛОК УПРАВЛЕНИЯ) ЗЕМЛЯ " ". Исправна ли цепь массы? Да: ПЕРЕЙТИ К 6. Нет: Отремонтировать жгут проводов и разъемы. (ref-206578-S07360450432005112500000)
  6. Проверить SOLENOID клапан Питание SUPPLY цепь Отсоединить исполнительный механизм АБС и разъем электроагрегата (блока управления). Проверить напряжение между исполнительным механизмом ABS и клеммой 18 разъема электроблока (блока контроля) и землей. Существует ли напряжение аккумулятора? Да: Заменить исполнительный механизм и электроагрегат (блок контроля). Нет: Проверить следующее. E125
  7. ЗАМЕНИТЬ ПЛАВКУЮ ВСТАВКУ Заменить плавкую вставку. Не перегорает ли плавкая вставка при включенном выключателе зажигания? Да: ПЕРЕЙТИ К 8. Нет: ОСМОТР КОНЕЦ.
  8. Проверить реле UNIT Питание SUPPLY цепь Disconnect ABS activator и электрооборудование unit (управление unit) разъём. Проверить целостность цепи между контактом 18 исполнительного механизма АБС и электрическим блоком (блоком управления) и землей. Существует ли целостность? Да: Проверить следующее. Жгут разъема E125 жгута на обрыв или замыкание между исполнительным механизмом АБC и электрическим блоком (блок управления), а также плавкую перемычку в случае Ng, ремонтного жгута или электрических разъемов. Нет: Заменить исполнительный механизм и электрический блок (управляющий блок).
  9. ЗАМЕНИТЬ ПРЕДОХРАНИТЕЛЬ Заменить предохранитель. Перегорает ли предохранитель при включенном выключателе зажигания? Да: Проверить следующее. Разъем жгута E125 Жгут на обрыв или замыкание между приводом АБС и электрическим блоком (блоком управления) и предохранителем Если Нг, отремонтируйте жгут или разъемы. Нет: ОСМОТР КОНЕЦ.
Схема №128
Схема №129
Схема №130
  1. ОСМОТР НАЧАЛО Осмотра реле двигателя АБС.: ПЕРЕЙТИ К 2.
  2. Проверить MOTOR Питание SUPPLY цепь Проверить плавкую вставку 40A [i] (ABS MTR) для реле двигателя ABS.Д ля получения информации о компоновке плавкой вставки обратитесь к разделу " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ " Исправна ли плавкая вставка? Да: GO TO 3. Нет: GOE TO 6. (ref-151282-S09691687642002121200000)
  3. Проверить разъём Отсоединить исполнительный механизм АБС и разъем электроагрегата (блока управления). Проверить клеммы на предмет повреждения или ослабления соединения, затем вновь подсоединить разъемы. Снова провести самодиагностику. Лампа предупреждения активируется еще раз? Да: ПЕРЕЙТИ К 4. Нет: ОСМОТР КОНЕЦ.
  4. Проверить MOTOR реле Питание SUPPLY цепь Disconnect ABS activator и электрооборудование unit (управление unit) разъём. Проверить напряжение между контактом 17 привода АБС и клеммой 17 разъема электроагрегата (блока управления) и землей. Существует ли напряжение аккумуляторной батареи? Да: GO TO 5. Нет: Проверить следующее. Жгут E125 Жгута на обрыв или замыкание между приводом АБСА и электроагрегатом (блоком управления), а также плавкую вставную перемычку при наличии Нкл.
  5. ПРОВЕРИТЬ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПРИВОДА И ЭЛЕКТРОАГРЕГАТА (БЛОКА УПРАВЛЕНИЯ) АБС См. раздел " " Масса привода и ЭЛЕКТРОБЛОКА (РЕГУЛЯТОРА) ABS " ". Исправна ли цепь массы? Да: Заменить привод и электроагрегат (блок управления), нет - проверить следующее Разъем жгута E125 Жгут при обрыве или коротком замыкании между приводом АБC и электрическим блоком (блоком управления) и землей Если Ng, ремонт жгутов или разъемов. (ref-206578-S07360450432005112500000)
  6. ЗАМЕНИТЬ ПЛАВКУЮ ВСТАВКУ Заменить плавкую вставку. Перегорает ли плавкая вставка при включенном выключателе зажигания? Да: ПЕРЕЙТИ К 7. Нет: ОСМОТР КОНЕЦ.
  7. Проверить ABS ACTUATOR MOTOR Питание SUPPLY цепь Отсоединить кабель аккумуляторной батареи и разъем исполнительного механизма АБС и электроагрегата (блока управления). Проверить целостность соединения между исполнительным механизмом АБC и клеммой 17 разъема электрического агрегата (блока контроля) и землей. Существует ли целостность? Да: Проверить следующее. Соединитель жгута E125 Жгут на обрыв или замыкание между исполнительным приводом абс электрическим агрегатом (блоком управления) и плавкой связью, если нг, отремонтируйте жгут или разъемы блока управления исполнительным механизмом, нет: проверить разъем соединить электрический агрегат привода абс контактом и клеммы и блок абс электропривода
Схема №131
Схема №132
  1. ОСМОТР ПУСК Привод АБС и электропитание электроагрегата (блока управления) и проверка цепи массы.: ПЕРЕЙТИ К 2.
  2. Проверить разъём Отсоединить исполнительный механизм АБС и разъем электроагрегата (блока управления). Проверить клеммы на наличие повреждений или ослабленных соединений. Затем вновь подсоединить соединитель. Снова провести самодиагностику. Лампа предупреждения активируется еще раз? Да: ПЕРЕЙТИ К 3. Нет: ОСМОТР КОНЕЦ.
  3. ПРОВЕРИТЬ ПРИВОД АБС И ЭЛЕКТРОАГРЕГАТ (БЛОК УПРАВЛЕНИЯ) СХЕМА ПИТАНИЯ Отсоединить привод АБC и разъем электрического агрегата (блока управления). Проверить напряжение между контактом 15 привода ABS и разъемом электроагрегата (блока контроля) и землей. Есть ли напряжение батареи при включенном выключателе зажигания? Да: ПЕРЕЙТИ НА 4. Нет: GO TO 5.
  4. Проверить ABS ACTUATOR и электрооборудование UNIT (управление BUT) масса См. раздел " РЕМОНТ ПРИВОДА АБС И ЭЛЕКТРОАГРЕГАТА (БЛОКА УПРАВЛЕНИЯ) ЗЕМЛЯ ". Исправна ли цепь массы исполнительного механизма и штыревых клемм электрического агрегата (блока управления) на предмет повреждений или подсоединения соединителя жгута привода АБC к электрическому блоку (блоку управления).пересоедините соединитель жгута между исполнительным механизмом и электрическим агрегатом (блоком управления), затем произвести повторно. E125 (ref-206578-S07360450432005112500000)
  5. Проверить предохранитель Проверить 10A предохранитель 45 (управление двигателем) для исполнительного механизма ABS и электрического блока (блок управления). См. " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ " Исправен ли предохранитель? Да: ПЕРЕЙТИ К 6. Нет: Если предохранитель перегорел, обязательно устраните причину проблемы перед установкой нового предохранителя. (ref-151282-S09691687642002121200000)
  6. Проверить ABS ACTUATOR и электрооборудование UNIT (управление BLOCK) Питание SUPPLY цепь Повернуть выключатель зажигания в положение ON. Проверить целостность цепи между батареей и приводом АБС и клеммой 15 разъема электрического блока (блока управления). Существует ли неразрывность? Да: Проверить батарею. Обратитесь к разделу " БАТАРЕЯ ". Нет: проверить следующее. Разъем жгута E125 Жгут на обрыв или замыкание между приводом абс электрическим блоком (блоком управления) и предохранителем Если итель Нг, то ремонт жгута или разъемов. (ref-209053-S09063546592005120700000)
Схема №133
  1. ОСМОТР ПУСК Привод АБС и электропитание электроагрегата (блока управления) и проверка цепи массы.: ПЕРЕЙТИ К 2.
  2. Проверить разъём Отсоединить исполнительный механизм АБС и разъем электроагрегата (блока управления). Проверить клеммы на наличие повреждений или ослабленных соединений. Затем вновь подсоединить разъемы. Снова провести самодиагностику. Лампа предупреждения активируется еще раз? Да: ПЕРЕЙТИ К 3. Нет: ОСМОТР КОНЕЦ.
  3. ПРОВЕРИТЬ ПРИВОД АБС И ЭЛЕКТРИЧЕСКУЮ УСТАНОВКУ (БЛОК УПРАВЛЕНИЯ) ЦЕПЬ ПИТАНИЯ Проверить напряжение. Обратитесь к разделу " " ДИАГНОСТИЧЕСКАЯ ПРОЦЕДУРА " ".существует ли напряжение батареи при включенном выключателе зажигания? Да: ПЕРЕЙТИ К 4. Нет: Ремонт. (ref-206578-S15719375432005112500000)
  4. Проверить предупреждение лампа INDICATION Предупреждающая лампа снова обозначает код № 71? Да: Заменить привод АБС и электроагрегат (блок управления). Нет: Осмотреть систему по коду №
Схема №134
Схема №135

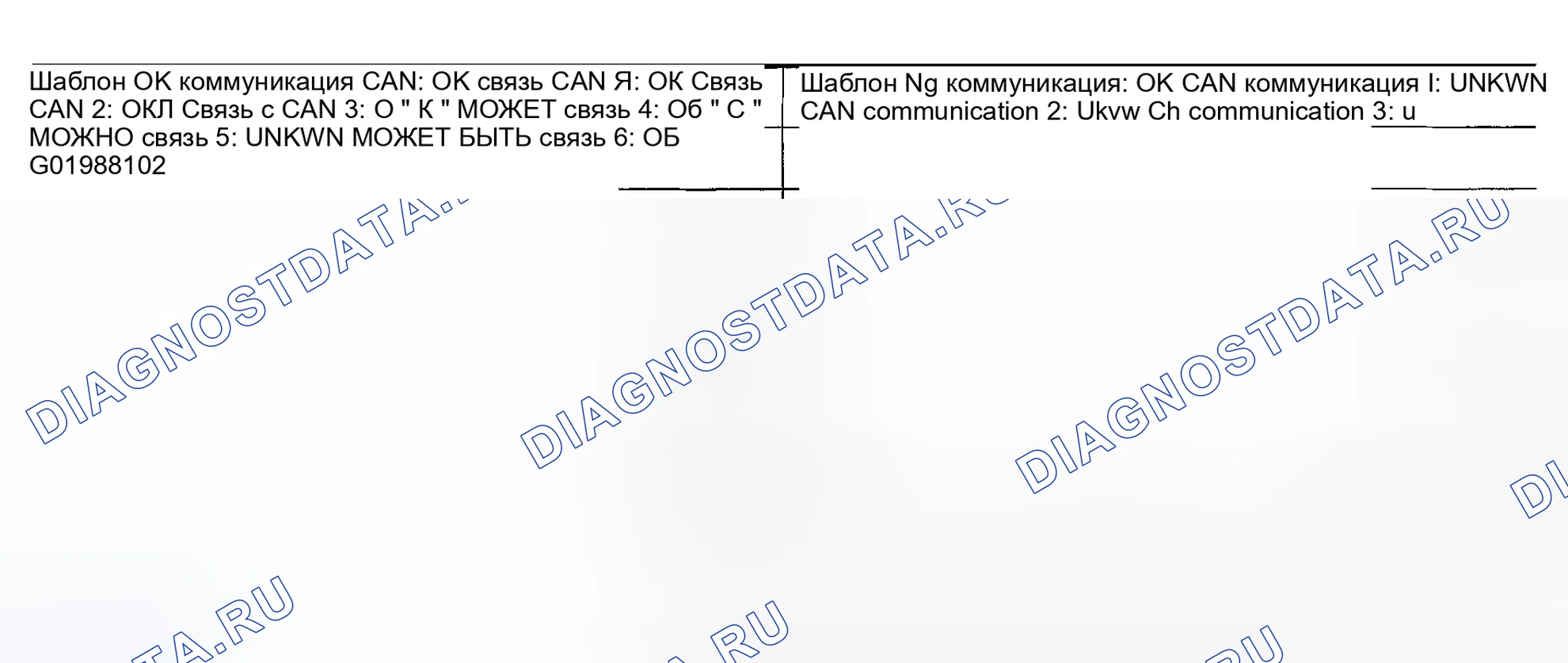

  1. ОСМОТР НАЧАЛО МОЖЕТ проверка линии связи.: Распечатайте результаты самодиагностики по CONSULT-II. ПЕРЕЙДИТЕ К 2.
  2. CAN COMMUNICATION проверка системы Проверить " CAN Диагностика support контроль " элементов монитора данных. Результат проверки в порядке?: После печати элементов монитора перейдите на страницу CAN SYSTEMS. Обратитесь к разделу " " Система CAN (для моделей TCS) " ". (ref-214740-S39810211532006010500000)
Схема №136
  1. ПРОВЕРКА РЕЗУЛЬТАТА САМОДИАГНОСТИКИ Проверить результаты самодиагностики. " ЭКСТРЕННЫЙ ТОРМОЗ " индицируется в случае, когда блок управления (Бу) сам обнаружил внутреннюю ошибку. Указан ли в самдиагностике " АВАРИЙНЫЙ ТОРМОЖЕНИЕ "?: Заменить исполнительный механизм АБС и электроагрегат (блок управления) и повторить самостоятельную диагностику.
Схема №137
Схема №138
  1. ПРОВЕРКА РЕЗУЛЬТАТОВ САМОДИАГНОСТИКИ Проверить результаты самодиагностики. Индицируется ли " ОШИБКА ПОЛОЖЕНИЯ СДВИГА " на дисплее пункта самодиаг?: ПЕРЕЙТИ К 2.
  2. DATA контроль проверить Подключить CONSULT-II и запустить двигатель. В мониторе данных выбрать " ITEM MENU ". Проверить сигнал положения P. Результат проверки OK? Да: Снова провести самодиагностику. Нет: GO TO 3.
  3. A / T положение парковки/нейтрали выключатель проверка (ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ Ац ПНП) Выполнить проверку выключателя Ацп. Указаны ли пункты самодиагностики? Да: Повторно провести самдиагностику привода АБС и электроагрегата (блока управления). Нет: После устранения выявленных неисправностей, провести самоконтроль исполнительного механизма и электроблока (блока контроля).
  1. Проверить тормозная жидкость давление Проверить распределение давления тормозной жидкости. См. раздел " ДВОЙНОЙ ДОЗИРУЮЩИЙ КЛАПАН " в статье дисковые тормоза - ALTIMA ". Нормальное ли распределение давлений тормозной среды? Да: GO TO 2. Нет: Выполнить предварительную проверку. Обратитесь к разделу ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА (ref-206578-S16037503902005112500000)
  2. Проверить WHEEL датчик Проверить разъем датчика колеса на наличие повреждений клемм или ослабленных соединений. Выполнить механическую проверку датчика колеса. Обратитесь к разделу " " ДАТЧИК КОЛЕСА ИЛИ РОТОР " ". Исправно ли функционируют датчики колес? Да: ПЕРЕЙТИ К 3. Нет: Ремонт. (ref-206578-S20537398752005112500000)
  3. ПРОВЕРИТЬ ПЕРЕДНЮЮ ОСЬ Проверить переднюю и заднюю оси на наличие чрезмерного ослабления. См. " " ПОДШИПНИК ПЕРЕДНЕГО КОЛЕСА " или " " ЗАДНИЙ КОЛЕСНЫЙ ПОДШИПНИК " ". Правильно ли установлены передние оси? Да: Перейдите к разделу " " 2. НЕПРЕДВИДЕННОЕ ПЕДАЛЬНОЕ ДЕЙСТВИЕ ". Нет: Ремонт. (ref-214677-S35231534412006010500000)(ref-214678-S17623669432006010500000)(ref-206578-S03195264592005112500000)
Схема №139
Схема №140
  1. ПРОВЕРИТЬ ХОД ПЕДАЛИ ТОРМОЗА Проверить ход педали тормоза. Слишком большой ли ход? Да: Выполнить предварительную проверку. Обратитесь к разделу " " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА " ". Нет: ПЕРЕЙТИ КО 2. (ref-206578-S16037503902005112500000)
  2. Проверить разъём и PERFORMANCE Отсоединить исполнительный механизм АБС и разъем электроагрегата (блока управления). Проверить, работает ли тормоз. OK или Ng Да: GO TO 3. Нет: Выполнить предварительную проверку. Обратитесь к разделу " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ". (ref-206578-S16037503902005112500000)
  3. ПРОВЕРИТЬ ИНДИКАЦИЮ ЛАМПЫ ПРЕДУПРЕЖДЕНИЯ Убедиться, что лампа предупреждения остается выключенной во время движения. Лампа предупреждения выключена? Да: ПЕРЕЙТИ К 4. Нет: Провести самодиагностику. Обратитесь к " " ПРОЦЕДУРЕ САМОДИАГНОСТИКИ " ". (ref-206578-S33349704572005112500000)
  4. Проверить WHEEL датчик Проверить разъем датчика колеса на предмет повреждения клемм или ослабления соединения. Выполнить механическую проверку датчика колеса. Исправен ли механизм датчика колеса? Да: Проверить контакты исполнительного механизма АБС и электроагрегата (блока управления) на наличие повреждений и подключение разъема жгута. Повторно подсоединить исполнительный механизм ABS и разъем жгута электрического агрегата (блока контроля), затем повторить тест. Нет: Ремонт не выполняйте.
  1. Проверить разъём и PERFORMANCE Отменить ABS, отсоединив исполнительный механизм АБС и разъем электроагрегата (блока управления). Проверить, не длинен ли еще тормозной путь. ОК или Нг? ОК: Выполнить предварительную проверку и стравливание воздуха. Нж: Перейти к " ", 2. НЕОЖИДАННОЕ ПЕДАЛЬНОЕ ДЕЙСТВИЕ " ".ПРИМЕЧАНИЕ: Тормозной путь может быть длиннее, чем у автомобилей без АБC при скользком состоянии дороги. (ref-206578-S03195264592005112500000)
  1. ПРОВЕРИТЬ ИНДИКАЦИЮ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ Активируется ли предупреждающая лампа ABS? Да: Провести самодиагностику. Обратитесь к " " ПРОЦЕДУРЕ САМОДИАГНОСТИКИ " ". Нет: Перейдите к пункту " " 4. АБС НЕ РАБОТАЕТ ". ПРИМЕЧАНИЕ: АБC не работает, когда скорость транспортного средства ниже 10 км / ч (6 миль в час). (ref-206578-S33349704572005112500000)(ref-206578-S06890497732005112500000)
Схема №141
  1. ОСМОТР СТАРТ Проверка на вибрацию и шум педали.: ПЕРЕЙТИ К 2.
  2. Проверить SYMPTOM Применить тормоз. Запустить двигатель. Симптом появляется только при запуске двигателя? Да: провести самодиагностику. Обратитесь к " " ПРОЦЕДУРЕ САМОДИАГНОСТИКИ " ". Нет: ПЕРЕЙТИ К 3. (ref-206578-S33349704572005112500000)
  3. ПРИЗНАК ПЕРЕПРОВЕРКИ Симптом появляется при срабатывании переключателей электрооборудования (например, фары)? Да: ОСМОТР ОКОНЧЕН. Нет: Перейти к " ", 2. НЕОЖИДАННОЕ ПЕДАЛЬНОЕ ДЕЙСТВИЕ " ".ПРИМЕЧАНИЕ: АБС может сработать и вызвать вибрацию в любом из следующих условий. Постепенно применять тормоз при переключении или работе сцепления. Малофрикционная (скользкая) дорога. Высокая скорость прохождения поворотов. Езда по неровностям и отверстиям горшка. Обороты двигателя более 5 000 об / мин при остановленном автомобиле. (ref-206578-S03195264592005112500000)
Схема №142
Схема №143
Схема №144
Схема №145
  1. ОСМОТР НАЧАЛО Осмотр цепи предупреждающей лампы.: ПЕРЕЙТИ К 2.
  2. Проверить предохранитель Проверить 10A предохранитель № 14 на наличие предупреждающей лампы. Расположение предохранителей см. в разделе " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ " Исправен ли предохранитель? Да: ПЕРЕЙТИ К 3 Нет: Если предохранитель перегорел, обязательно устраните причину проблемы перед установкой нового предохранителя. (ref-151282-S09691687642002121200000)
  3. ПРОВЕРИТЬ ПРИВОД АБС И ЭЛЕКТРОБЛОК (БЛОК УПРАВЛЕНИЯ) СХЕМА ПИТАНИЯ Установить предохранитель 10A. Демонтировать реле электромагнитного клапана. Отсоединить привод ABS и разъем электроблока (блока управления). После включения выключателя зажигания проверить напряжение между клеммой 21 разъема и землей. Существует ли напряжение аккумуляторной батареи после включения переключателя зажигания? Да: ПЕРЕЙТИ К 5. Нет: ПЕРЕХОД НА 4.
  4. Проверить предупреждение лампа INDICATION Disconnect ABS actuator и электрооборудование unit (управление unit) разъём. Активируется ли сигнальная лампа АБС? Да: GO TO 6. Нет: ПЕРЕЙТИ К 5.
  5. ПРОВЕРИТЬ ЖГУТ НА КОРОТКОЕ ЗАМЫКАНИЕ Отсоединить исполнительный механизм АБС и разъем электроагрегата (блока управления). Проверить напряжение между исполнительным механизмом ABS и клеммой 21 разъема электроагрегатов (блоков управления) и землей. Существует ли напряжение аккумуляторной батареи? Да: Проверить комбинированный измеритель. Обратитесь к разделу " МАНОМЕТРЫ И ПРИБОРНЫЕ ПАНЕЛИ ". Нет: Отремонтировать жгут и разъемы между предохранителем, исполнительным механизмом АБC и разъемом 21 разъема электрического агрегата (блока контроля). (ref-152591)
  6. ПРОВЕРИТЬ РАЗЪЕМ ЖГУТА Проверить контактные клеммы привода и электроагрегата (блока управления) АБС на наличие повреждений и подсоединение разъема жгута, повторно состыкуйте привод и соединитель жгута ABS, затем выполнить сброс. OK: проверка END. Ng: Заменить привод и электроблок (блок управления).
Схема №146
Схема №147
  1. ОСМОТР Начало осмотра блока управления АБС.: ПЕРЕЙТИ К 2.
  2. Проверить предупреждение лампа Disconnect ABS actuator и электрооборудование unit (управление unit) разъём. Connect such провод between АБС activate и electric unit, controls 21 и масса. Is: GO TO 3. No: Repair combination meter. проверить the following. жгут for обрыв or короткое замыкание betwause ABC и электрическим блоком (блоком управления) и предохранитель If Ng, repair or connection. E125
  3. ПРОВЕРИТЬ РАЗЪЕМ ЖГУТА Проверить контактные клеммы привода и электроагрегата (блока управления) АБС на наличие повреждений и подсоединение разъема жгута. Вновь состыковать привод и разъем жгута электрического агрегата (блока контроля), после чего повторить тест. OK: проверка END. Ng: GO TO 4.
  4. Проверить ABS MOTOR масса Выключить выключатель зажигания. Проверить целостность цепи между двигателем и землей. Существует ли непрерывность? Да: Заменить исполнительный механизм АБС и электрический блок (блок управления). Нет: Проверить следующее. Кабельный жгут массы двигателя АБC, заземляющий жгут для разомкнутого или короткого замыкания между электродвигателем и землей ABS. Если Ng, ремонтный жгут.
